Cordless drill/driver 2702
INTRODUCTION
• Thistoolisintendedfordrillinginwood,metal,ceramic
andplastic;toolswithelectronicspeedcontrolandleft/
rightrotationarealsosuitableforscrewdrivingand
threadcutting
• Readandsavethisinstructionmanual3

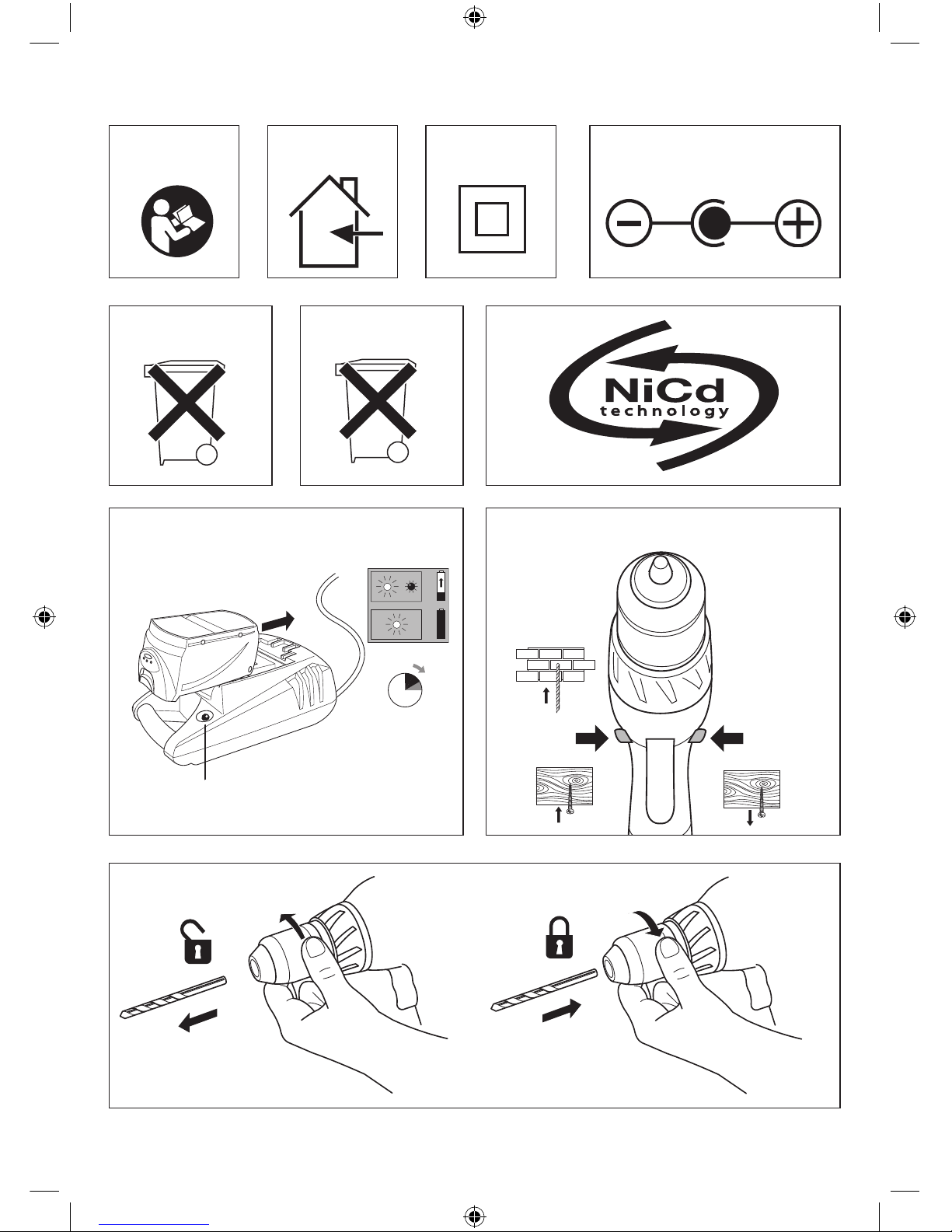

TECHNICAL SPECIFICATIONS 1
TOOL ELEMENTS 2
A Switchforon/offandspeedcontrol
B Light(charger)
C Ringfortorquecontrol
D Lock-position(clutch)
EGear selector
F Switchforchangingdirectionofrotation
G Keylesschuck
HVentilation slots
J Charger
SAFETY
GENERAL SAFETY INSTRUCTIONS
WARNING! Read all safety warnings and all
instructions.Failuretofollowthewarningsand
instructionsmayresultinelectricshock,fireand/orserious
injury.Save all warnings and instructions for future
reference.Theterm"powertool"inthewarningsrefersto
yourmains-operated(corded)powertoolorbattery-
operated (cordless) power tool.
1) WORK AREA SAFETY
a) Keep work area clean and well lit.
Clutteredordarkareasinviteaccidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks
whichmayignitethedustorfumes.
c) Keep children and bystanders away while operating
a power tool.Distractionscancauseyoutolose
control.
2) ELECTRICAL SAFETY
a) Power tool plugs must match the outlet.
Never modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power tools.
Unmodiedplugsandmatchingoutletswillreducerisk
ofelectricshock.
b) Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. Thereisanincreasedriskofelectric
shockifyourbodyisearthedorgrounded.
c) Do not expose power tools to rain or wet conditions.
Waterenteringapowertoolwillincreasetheriskof
electricshock.
d) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts.Damagedorentangledcordsincrease
theriskofelectricshock.
e) When operating a power tool outdoors,
use an extension cord suitable for outdoor use.
Useofacordsuitableforoutdoorusereducesthe
riskofelectricshock.
f) If operating a power tool in a damp location is
unavoidable, use a residual current device (RCD)
protected supply.UseofanRCDreducestheriskof
electricshock.
Note: The term “residual current device (RCD)” may be
replaced by the term “ground fault circuit
interrupter (GFCI)” or “earth leakage circuit
breaker (ELCB)”.
3) PERSONAL SAFETY
a) Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or medication.
Amomentofinattentionwhileoperatingpowertools
mayresultinseriouspersonalinjury.
b) Use personal protective equipment. Always wear
eye protection.Protectiveequipmentsuchasdust
mask,non-skidsafetyshoes,hardhat,orhearing
protectionusedforappropriateconditionswillreduce
personalinjuries.
c) Prevent unintentional starting. Ensure the switch is
in the off-position before connecting to power
source and/or battery pack, picking up or carrying
the tool.Carryingpowertoolswithyourngeronthe
switchorenergisingpowertoolsthathavetheswitch
on invites accidents.
d) Remove any adjusting key or wrench before turning
the power tool on.Awrenchorakeyleftattachedtoa
rotatingpartofthepowertoolmayresultinpersonal
injury.
e) Do not overreach. Keep proper footing and balance
at all times.Thisenablesbettercontrolofthepower
toolinunexpectedsituations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves away
from moving parts.Looseclothes,jewelleryorlong
haircanbecaughtinmovingparts.
g)If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used.Useofdustcollection
canreducedust-relatedhazards.
4) POWER TOOL USE AND CARE
a) Do not force the power tool. Use the correct power
tool for your application.Thecorrectpowertoolwill
dothejobbetterandsaferattherateforwhichitwas
designed.
b) Do not use the power tool if the switch does not turn
it on and off.Anypowertoolthatcannotbecontrolled
withtheswitchisdangerousandmustberepaired.
SKIL_IB2702_BR_v2.indd 5 29-07-2010 14:31:44

6
c) Disconnect the plug from the power source and/or
the battery pack from the power tool before making
any adjustments, changing accessories, or storing
power tools.Suchpreventivesafetymeasuresreduce
theriskofstartingthepowertoolaccidentally.
d) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the power
tool or these instructions to operate the power tool.
Powertoolsaredangerousinthehandsofuntrained
users.
e) Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and any
other condition that may affect the power tool’s
operation. If damaged, have the power tool repaired
before use.Manyaccidentsarecausedbypoorly
maintained power tools.
f) Keep cutting tools sharp and clean.
Properlymaintainedcuttingtoolswithsharpcutting
edgesarelesslikelytobindandareeasiertocontrol.
g)Use the power tool, accessories and tool bits etc.,
in accordance with these instructions, taking into
account the working conditions and the work to be
performed.Useofthepowertoolforoperations
differentfromthoseintendedcouldresultina
hazardoussituation.
5) BATTERY TOOL USE AND CARE
a) Recharge only with the charger specified by the
manufacturer.Achargerthatissuitableforonetypeof
batterypackmaycreateariskofrewhenusedwith
anotherbatterypack.
b) Use power tools only with specifically designated
battery packs.Useofanyotherbatterypacksmay
createariskofinjuryandre.
c) When battery pack is not in use, keep it away from
other metal objects like paper clips, coins, keys,
nails, screws, or other small metal objects that can
make a connection from one terminal to another.
Shortingthebatteryterminalstogethermaycause
burnsorare.
d) Under abusive conditions, liquid may be ejected
from the battery; avoid contact. If contact
accidentally occurs, flush with water. If liquid
contacts eyes, additionally seek medical help.Liquid
ejectedfromthebatterymaycauseirritationorburns.
6) SERVICE
a) Have your power tool serviced by a qualified repair
person using only identical replacement parts.
Thiswillensurethatthesafetyofthepowertoolis
maintained.
b) If power supply cord is damaged.Thepowercord
shallbereplacedbymanufacturer,serviceorqualied
persontoavoidtheriskofelectricalshock.
SAFETY INSTRUCTIONS FOR CORDLESS DRILL/
DRIVERS
• Wear ear protectors when impact drilling.Exposure
tonoisecancausehearingloss.
Note: The above warning applies only to impact drills
and may be omitted for drills other than impact
drills.
• Use auxiliary handle(s), if supplied with the tool.
Lossofcontrolcancausepersonalinjury.
• Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring.
Cuttingaccessorycontactinga"live"wiremaymake
exposedmetalpartsofthepowertool"live"andcould
givetheoperatoranelectricshock.
• Avoiddamagethatcanbecausedbyscrews,nailsand
otherelementsinyourworkpiece;removethembefore
youstartworking
• Alwayscheckthatthesupplyvoltageisthesameasthe
voltageindicatedonthenameplateofthecharger
(chargerswitharatingof230Vor240Vcanalsobe
connectedtoa220Vsupply)
• Incaseofelectricalormechanicalmalfunction,
immediatelyswitchoffthetoolorunplugchargerfrom
powersource
• SKILcanassureawlessfunctioningofthetoolonly
whenthecorrectaccessoriesareusedwhichcanbe
obtainedfromyourSKILdealer
• Useonlyaccessorieswithanallowablespeedmatching
atleastthehighestno-loadspeedofthetool
• Thistoolshouldnotbeusedbypeopleundertheageof
16 years
• Secure the workpiece(aworkpiececlampedwith
clampingdevicesorinaviceisheldmoresecurelythan
byhand)
• Hold the power tool only by the insulated gripping
surfaces when performing an operation where the
accessory may contact hidden wiring or its own
power cord(contactwitha“live”wirewillalsomake
exposedmetalpartsofthepowertool“live”andshock
theoperator)
• Use suitable detectors to find hidden utility lines or
call the local utility company for assistance (contact
withelectriclinescanleadtoreorelectricalshock;
damagingagaslinecanresultinanexplosion;
penetratingawaterpipewillcausepropertydamageor
anelectricalshock)
• Do not work materials containing asbestos (asbestos
isconsideredcarcinogenic)
• Dustfrommaterialsuchaspaintcontaininglead,some
woodspecies,mineralsandmetalmaybeharmful
(contactwithorinhalationofthedustmaycause
allergicreactionsand/orrespiratorydiseasestothe
operator or bystanders); wear a dust mask and work
with a dust extraction device when connectable
• Certainkindsofdustareclassiedascarcinogenic
(suchasoakandbeechdust)especiallyinconjunction
withadditivesforwoodconditioning;wear a dust
mask and work with a dust extraction device when
connectable
• Followthedust-relatednationalrequirementsforthe
materialsyouwanttoworkwith
• EnsurethatswitchF2isinthemiddle(locking)
positionbeforemakinganyadjustmentsorchanging
accessoriesaswellaswhencarryingorstoringthetool
SKIL_IB2702_BR_v2.indd 6 29-07-2010 14:31:44

7
CHARGING/BATTERIES
• Chargebatteryonlywiththechargerthatissupplied
withthetool
• Donottouchthecontactsinthecharger
• Donotexposetool/charger/batterytorain
• Storetool/charger/batteryinlocationswhere
temperaturewillnotexceed40°Cordropbelow0°C
• Batterieswillexplodewhendisposedofinre,sodo
notburnbatteryforanyreason
• Donotusechargerwhendamaged;takeittooneofthe
ofciallyregisteredSKILServiceStationsforasafety
check
• Donotusechargerwhencordorplugisdamaged;cord
orplugshouldbereplacedimmediatelyatoneofthe
ofciallyregisteredSKILServiceStations
• Donotusebatterywhendamaged;itshouldbe
replaced immediately
• Donotdisassemblechargerorbattery
• Donotattempttorechargenon-rechargeablebatteries
withthecharger
• Explanationofsymbolsoncharger/battery
3Readtheinstructionmanualbeforeuse
4Onlyusethechargerindoors
5Doubleinsulation(noearthwirerequired)
6Incorrectpolarityofthechargerconnectioncould
causeahazard(onlychargethebatterywiththe
chargersupplied)
7Donotdisposeofthechargertogetherwith
householdwastematerial
8Donotdisposeofthebatterytogetherwith
householdwastematerial
9NiCdtechnologyprovidesmoreenergyinaless
environment-pollutingway
WHENCONNECTINGNEW3-PINPLUG(U.K.ONLY):
• Donotconnecttheblue(=neutral)orbrown(=live)wire
inthecordofthechargertotheearthterminalofthe
plug
• Ifforanyreasontheoldplugiscutoffthecordofthe
charger,itmustbedisposedofsafelyandnotleft
unattended
USE
• Chargingbattery0
- batteryofnewtoolsisnotfullycharged
- plugchargerintopowersource
- lightBwillturnon
- insertbatteryintocharger
- lightBwillblinkindicatingthatthebatteryisreceiving
acharge(0a)
- afterapproximately1,5-2hoursthebatteryisfully
chargedandlightBstaysonafterblinking,atwhich
timethechargerautomaticallyswitchesto
maintenance-charging(0b)
! remove battery from charger after charging
period has ended thereby lengthening the service
life of the battery
 IMPORTANT:
- iflightBdoesnotblinkafterinsertingabattery(0b),
thismaymean:
1)thatthebatteryistoocoldortoohot(chargeronly
chargesbatterieswhenitstemperatureisbetween
0°Cand45°C);thechargerthenautomatically
switchestomaintenance-charging,untila
temperaturebetween0°Cand45°Cisreached,at
whichtimethechargerwillautomaticallyswitchto
normalcharging
2)thatthebatteryshouldbereplaced
- whilecharging,thechargerandthebatterymay
becomewarmtotouch;thisisnormalanddoesnot
indicate a problem
- ensurethattheoutsidesurfaceofthebatteryisclean
anddrybeforeinsertingintocharger
- donotchargeattemperaturesbelow0°Candover
40°C;thiswillseriouslydamagethebatteryaswell
asthecharger
- donotremovebatteryfromtoolwhileitisrunning
! a battery that is new or has not been used for a
longer period does not develop its full capacity
until after approximately 5 charging/discharging
cycles
- donotrepeatedlyrechargethebatteryafteronlya
fewminutesofoperation;thismayresultina
reductionofoperatingtimeandbatteryefciency
- thenickel-metalhydridebatterymustbekept
separatefromthenaturalenvironmentandshould
notbedisposedofasnormaldomesticwaste
(symbol 8willremindyouofthiswhentheneedfor
disposingoccurs)
! prior to disposal protect battery terminals with
heavy tape to prevent short-circuit
- ifyouanticipatelongperiodsofnon-useforthetool,
itisbesttounplugthechargerfromitspowersource
• CombinedswitchA2foron/offandspeedcontrol
 Controlthespeedsteplesslyfromzerotomaximumby
puttinglessormorepressureonthetrigger
• Changingdirectionofrotation!
- whennotproperlysetinleft/rightposition,switch
A 2cannot be activated
! change direction of rotation only when tool is at a
complete standstill
• Changingbits@
- insertthebitasdeepaspossibleinthechuck
! do not use bits with a damaged shank
! only use sharp bits
• Torquecontrol(VariTorque)#
- limitstheamountofoutputtorquedeliveredbythe
chuck(26clutchsettings)
- outputtorquewillincreaseasclutchringCisrotated
from1to25;positionDwilllockuptheclutchto
permitdrillingordrivingheavydutywork
- whenturninginascrew,rsttryVariTorqueposition1
andincreaseuntilthedesireddepthhasbeen
reached
• Mechanicalgearselection#
- set selector E to desired speed
! actuate the gear selector while tool is running
slowly
SKIL_IB2702_BR_v2.indd 7 29-07-2010 14:31:44

8
 HIGHPOWER
- hightorque
- forscrewdrivinganddrillinglargediameters
- fortappingthread
HIGH SPEED
- lowertorque
- fordrillingsmalldiameters
• Batterylevelindicator$
 Showshowmuchenergythebatteryhasleft
• Holdingandguidingthetool
- keep ventilation slots H 2uncovered
- donotapplytoomuchpressureonthetool;letthe
tooldotheworkforyou
APPLICATION ADVICE
• Whendrillingferrousmetals
- pre-drillasmallerhole,whenalargeholeisrequired
- lubricatedrillbitoccasionallywithoil
• Whenturninginascrewat/nearthecrosscutendoran
edgeofwood,pre-drillaholeinordertoavoidcracking
ofthewood
• Foranoptimaluseofthetoolasteadypressureonthe
screwisrequired,especiallywhileremoving
• Whenscrewdrivinginhardwoodoneshouldpre-drilla
hole
• Vibrationlevel
 Thevibrationemissionlevelstatedatthebackofthis
instructionmanualhasbeenmeasuredinaccordance
withastandardisedtestgiveninEN60745;itmaybe
usedtocompareonetoolwithanotherandasa
preliminaryassessmentofexposuretovibrationwhen
usingthetoolfortheapplicationsmentioned
- usingthetoolfordifferentapplications,orwith
differentorpoorlymaintaintedaccessories,may
signicantlyincreasetheexposurelevel
- thetimeswhenthetoolisswitchedofforwhenitis
runningbutnotactuallydoingthejob,may
signicantlyreducetheexposurelevel
! protect yourself against the effects of vibration by
maintaining the tool and its accessories, keeping
your hands warm, and organizing your work
patterns
MAINTENANCE / SERVICE
• Keeptoolandchargerclean
- cleanchargingcontactsinchargerwithalcoholor
contact cleaner
! unplug charger from power source before
cleaning
• Ifthetool/chargershouldfaildespitethecaretakenin
manufacturingandtestingprocedures,repairshouldbe
carriedoutbyanafter-salesservicecentreforSKIL
power tools
- sendthetoolorchargerundismantledtogetherwith
proofofpurchasetoyourdealerorthenearestSKIL
servicestation(addressesaswellastheservice
diagramofthetoolarelistedonwww.skil.com.br)
ENVIRONMENT
• In case of discard of that product don’t throw in the
common garbage, conduce it for accredited
technical support Skil that will give the appropriate
destiny, following criteria of no aggression to the
environment, recycling the parts and accomplishing
the effective local legislation 7
DECLARATION OF CONFORMITY
• Wedeclareunderoursoleresponsibilitythatthis
productisinconformitywiththefollowingstandardized
documents:IEC60745-1andIEC60745-2-1
RobertBoschLtda.
www.skil.com.br
NOISE/VIBRATION
• MeasuredinaccordancewithEN60745,thesound
pressurelevelofthistoolis72dB(A)(standard
deviation:3dB),andthevibration<2.5m/s²(hand-arm
method;uncertaintyK=1.5m/s²)
E
Taladradora/ 2702
atornilladora sin cable
INTRODUCCIÓN
• Estaherramientahasidoproyectadaparataladraren
madera,metal,cerámicaymaterialessintéticos;las
herramientasconcontrolelectrónicodelavelocidady
degiroaderechaeizquierdasontambiénadecuadas
para atornillar y tallar roscas
• Leayconserveestemanualdeinstrucciones3
CARACTERISTICAS TECNICAS 1
ELEMENTOS DE LA HERRAMIENTA 2
A Interruptorparaencendido/apagadoycontrolde
velocidad
B Luz(cargador)
C Anillopararegulacióndelpardeapriete
D Posicióndebloqueo(embrague)
ESelector de velocidad
F Interruptorparainvertirladireccióndegiro
GPortabrocas sin llave
H Ranurasdeventilación
J Cargador
SKIL_IB2702_BR_v2.indd 8 29-07-2010 14:31:44

9
SEGURIDAD
INSTRUCCIONES GENERALES DE SEGURIDAD
¡ATENCIÓN! Lea íntegramente estas advertencias
de peligro e instrucciones. En caso de no atenerse a las
advertenciasdepeligroeinstruccionessiguientes,ello
puedeocasionarunadescargaeléctrica,unincendioy/o
lesióngrave.Guardar todas las advertencias de peligro
e instrucciones para futuras consultas. El término
“herramientaeléctrica”empleadoenlassiguientes
advertenciasdepeligroserefiereaherramientaseléctricas
deconexiónalared(concabledered)yaherramientas
eléctricasaccionadasporacumulador(osea,sincablede
red).
1) SEGURIDAD DEL PUESTO DE TRABAJO
a) Mantenga limpia y bien iluminada su área de trabajo.
Eldesordenounailuminacióndecienteenlasáreasde
trabajopuedenprovocaraccidentes.
b) No utilice la herramienta eléctrica en un entorno con
peligro de explosión, en el que se encuentren
combustibles líquidos, gases o material en polvo.
Lasherramientaseléctricasproducenchispasque
puedenllegarainamarlosmaterialesenpolvoo
vapores.
c) Mantenga alejados a los niños y otras personas de
su área de trabajo al emplear la herramienta
eléctrica.Unadistracciónlepuedehacerperderel
controlsobrelaherramienta.
2) SEGURIDAD ELÉCTRICA
a) El enchufe de la herramienta debe corresponder a la
toma de corriente utilizada. No es admisible
modificar el enchufe en forma alguna. No emplear
adaptadores en herramientas dotadas con una toma
de tierra.Losenchufessinmodicaradecuadosalas
respectivastomasdecorrientereducenelriesgodeuna
descargaeléctrica.
b) Evite que su cuerpo toque partes conectadas a
tierra como tuberías, radiadores, cocinas y
refrigeradores.Elriesgoaquedarexpuestoauna
descargaeléctricaesmayorsisucuerpotienecontacto
con tomas de tierra.
c) No exponga las herramientas eléctricas a la lluvia o
a condiciones de humedad.Existeelpeligroderecibir
unadescargaeléctricasipenetranlíquidosenla
herramienta.
d) No utilice el cable de red para transportar o colgar
la herramienta, ni tire de él para sacar el enchufe de
la toma de corriente. Mantenga el cable de red
alejado del calor, aceite, esquinas cortantes o
piezas móviles. Los cables de red dañados o
enredadospuedenprovocarunadescargaeléctrica.
e) Al trabajar con la herramienta eléctrica en la
intemperie utilice solamente cables de prolongación
homologados para su uso en exteriores.
Lautilizacióndeuncabledeprolongaciónadecuado
parasuusoenexterioresreduceelriesgodeuna
descargaeléctrica.
f) Si el funcionamiento de una herramienta eléctrica
en un lugar húmedo fuese inevitable, utilice un
cortacircuito de fuga a tierra.Elusodeun
cortacircuitodefugaatierrareduceelriesgode
descargaeléctrica.
3) SEGURIDAD DE PERSONAS
a) Esté atento y emplee la herramienta con prudencia.
No utilice la herramienta eléctrica si estuviese
cansado, ni bajo los efectos de alcohol, drogas o
medicamentos.Elnoestaratentoduranteelusode
unaherramientaeléctricapuedeprovocarleserias
lesiones.
b) Utilice un equipo de protección personal y en todo
caso unas gafas de protección.Elriesgoalesionarse
sereduceconsiderablementesi,dependiendodeltipoy
laaplicacióndelaherramientaeléctricaempleada,se
utilizaunequipodeprotecciónadecuadocomouna
mascarillaantipolvo,zapatosdeseguridadconsuela
antideslizante,casco,oprotectoresauditivos.
c) Evite una puesta en marcha fortuita. Asegurarse de
que la herramienta eléctrica esté desconectada
antes de conectarla a la toma de corriente y/o al
montar el acumulador, al recogerla, y al
transportarla.Sitransportalaherramientaeléctrica
sujetándolaporelinterruptordeconexión/desconexión,
osiintroduceelenchufeenlatomadecorrienteconla
herramientaeléctricaconectada,ellopuededarlugara
unaccidente.
d) Retire las herramientas de ajuste o llaves fijas
antes de conectar la herramienta eléctrica.
Unaherramientaollavecolocadaenunapieza
rotativapuedeproducirlesionesgravesalaccionar
laherramientaeléctrica.
e) Sea precavido. Trabaje sobre una base firme y
mantenga el equilibrio en todo momento. Ello le
permitirácontrolarmejorlaherramientaeléctricaen
casodepresentarseunasituacióninesperada.
f) Lleve puesta una vestimenta de trabajo adecuada.
No utilice vestimenta amplia ni joyas. Mantenga su
pelo, vestimenta y guantes alejados de las piezas
móviles.Lavestimentasuelta,lasjoyasyelpelolargo
sepuedenengancharconlaspiezasenmovimiento.
g)Siempre que sea posible utilizar equipos de
aspiración o captación de polvo, asegúrese que
éstos estén montados y que sean utilizados
correctamente.Elempleodeestosequiposreducelos
riesgosderivadosdelpolvo.
4) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS
ELÉCTRICAS
a) No sobrecargue la herramienta. Use la herramienta
prevista para el trabajo a realizar.Conlaherramienta
adecuadapodrátrabajarmejoryconmayorseguridad
dentrodelmargendepotenciaindicado.
b) No utilice herramientas con un interruptor
defectuoso.Lasherramientasquenosepuedan
conectarodesconectarsonpeligrosasydeben
repararse.
SKIL_IB2702_BR_v2.indd 9 29-07-2010 14:31:44

10
c) Saque el enchufe de la red y/o desmonte el
acumulador antes de realizar un ajuste en la
herramienta eléctrica, cambiar de accesorio o al
guardar la herramienta eléctrica. Esta medida
preventivareduceelriesgodeconectar
accidentalmentelaherramienta.
d) Guarde las herramientas fuera del alcance de los
niños y de las personas que no estén familiarizadas
con su uso.Lasherramientasutilizadasporpersonas
inexpertassonpeligrosas.
e) Cuide sus herramientas con esmero. Controle si
funcionan correctamente, sin atascarse, las partes
móviles de la herramienta, y si existen partes rotas o
deterioradas que pudieran afectar al funcionamiento
de la herramienta. Si la herramienta eléctrica
estuviese defectuosa haga repararla antes de volver
a utilizarla.Muchosdelosaccidentessedebena
herramientasconunmantenimientodeciente.
f) Mantenga los útiles limpios y afilados. Los útiles
mantenidoscorrectamentesedejanguiarycontrolar
mejor.
g)Utilice herramientas eléctricas, accesorios, útiles,
etc. de acuerdo con estas instrucciones, teniendo
en cuenta las condiciones de trabajo y la tarea a
realizar.Elusodeherramientaseléctricasparatrabajos
diferentesdeaquellosparalosquehansido
concebidaspuederesultarpeligroso.
5) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS
ACCIONADAS POR ACUMULADOR
a) Cargue los acumuladores únicamente con los
cargadores recomendados por el fabricante. Existe
riesgodeincendioalintentarcargaracumuladoresde
untipodiferentealprevistoparaelcargador.
b) Emplee únicamente los acumuladores previstos
para la herramienta eléctrica.Elusodeotrotipode
acumuladorespuedeprovocardañoseinclusoun
incendio.
c) Si no utiliza el acumulador, guárdelo separado de
clips, monedas, llaves, clavos, tornillos o demás
objetos metálicos que pudieran puentear sus
contactos.Elcortocircuitodeloscontactosdel
acumuladorpuedecausarquemadurasounincendio.
d) La utilización inadecuada del acumulador puede
provocar fugas de líquido. Evite el contacto con él.
En caso de un contacto accidental enjuagar el área
afectada con abundante agua. En caso de un
contacto con los ojos recurra además
inmediatamente a un médico.Ellíquidodel
acumuladorpuedeirritarlapieloproducirquemaduras.
6) SERVICIO
a) Únicamente haga reparar su herramienta eléctrica
por un profesional, empleando exclusivamente
piezas de repuesto originales.Solamenteasíse
mantienelaseguridaddelaherramientaeléctrica.
INSTRUCCIONES DE SEGURIDAD PARA TALADROS/
ATORNILLADORES
• Evitelosdañosquepuedancausarlostornillos,clavos
yotrosobjetossobrelapiezadetrabajo;retírelosantes
deempezaratrabajar
• Compruebesiemprequelatensióndealimentaciónes
lamismaquelaindicadaenlaplacadecaracterísticas
delcargador(loscargadoresde230Vo240Vpueden
conectarse también a 220V)
• Encasodeunmalfuncionamientoeléctricoomecánico
sedebepararinmediatamentelaherramientao
desenchufarelcargadordelared
• SKILúnicamentepuedegarantizarunfuncionamiento
correctodelaherramienta,cuandoseutilicenlos
accesoriosadecuadosquepodráobtenerdesu
proveedor de SKIL
• Utiliceúnicamenteaccesorioscuyolímitede
revolucionespermitidoseacomomínimoigualalas
revolucionesenvacíomáximasdelaherramienta
• Estaherramientanodebeutilizarseporpersonas
menores de 16 años
• Asegure la pieza de trabajo(unapiezadetrabajo
jadaconunosdispositivosdesujeciónoenuntornillo
debanco,semantienesujetadeformamuchomás
seguraqueconlamano)
• Sujete la herramienta únicamente por las
empuñaduras aisladas al realizar trabajos en los
que el accesorio pueda tocar conductores
eléctricos ocultos o el propio cable de la
herramienta(elcontactoconconductoresportadores
detensiónpuedehacerquelaspartesmetálicasdela
herramientaleprovoquenunadescargaeléctrica)
• Utilice aparatos de detección adecuados para
localizar posibles conductores o tuberías ocultas,
o consulte a su compañía abastecedora (el contacto
conconductoreseléctricospuedeprovocaruna
descargaeléctricaeinclusounincendio;aldañaruna
tuberíadegaspuedeproducirseunaexplosión;la
perforacióndeunatuberíadeaguapuedencausar
dañosmaterialesounadescargaeléctrica)
• No trabaje materiales que contengan amianto
(elamiantoescancerígeno)
• Elpolvodelmaterial,comoporejemplolapinturaque
contieneplomo,algunasespeciesdemadera,minerales
ymetalpodríanserdañinos(elcontactooinhalación
delpolvopodríaproducirreaccionesalérgicasy/o
transtornosrespiratoriosaloperadoruotraspersonas
cerca); utilice una máscara contra el polvo y trabaje
con un dispositivo de extracción de polvo cuando lo
conecte
• Ciertostiposdepolvoestáncatalogadoscomo
cancerígenos(porejemploelpolvoderobleydehaya)
especialmentejuntoconaditivosparael
acondicionamiento de la madera; utilice una máscara
y trabaje con un dispositivo de extracción de polvo
cuando lo conecte
• Sigalanormativanacionalencuantoaextracciónde
polvo,enfuncióndelosmaterialesquevayanaser
utilizados
• CerciorarsedequeelinterruptorF2estáenla
posicióncentral(posicióndebloqueo)antesderealizar
ajustesenlaherramientaouncambiodeaccesoriosasí
comoparaeltransporteoparaguardarlaherramienta
SKIL_IB2702_BR_v2.indd 10 29-07-2010 14:31:44

11
RECARGA/BATERÍAS
• Recarguelabateríaúnicamenteconelcargador
suministrado
• Notoquelosterminalesdelcargador
• Noexpongalaherramienta/cargador/bateríaalalluvia
• Guardelaherramienta/cargador/bateríaenunlugar
dondelatemperaturanoexcedalos40°Cnibajede
0°C
• Lasbateríasestallaránsisetiranalfuego,porningún
motivocalientelasbaterías.
• Noutiliceelcargadorsiestádañado;lléveloaunode
losserviciostécnicosautorizadosdeSKILparahacerel
examendeseguridad
• Noutiliceelcargadorcuandoelcableolaclavijaestén
dañados; el cable o la clavija deben cambiarse
inmediatamenteenunodelosserviciostécnicos
autorizadosdeSKIL
• Nuncautilicelabateríaestropeada;debedeser
cambiada inmediatamente
• Nodesarmeelcargadorolabatería
• Nointenterecargarlasbateríasnorecargablesconel
cargador
• Explicacióndelossímbolosdelcargador/batería
3Leaelmanualdeinstruccionesantesdeutilizarla
4Sóloutiliceelcargadoreninteriores
5Dobleaislamiento(norequierecabledetierra)
6Unapolaridadincorrectaenlaconexióndelcargador
podríacausardaños(sólocarguelabateríaconel
cargadorsuministrado)
7Nodesecheelcargadorjuntoconlosresiduos
domésticos
8Nodesechelabateríajuntaconlosresiduos
domésticos
9LatecnologíaNiCdproporcionamásenergíadeuna
manera menos contaminante
USO
• Recarguedelabatería0
- labateríadeherramientasnuevasnoestá
completamentecargada
- enchufarelcargadoralared
- laluzBseencenderá
- introduzcalabateríaenelcargador
- laluzBrojaparpadearáindicandoquelabateríaestá
reciviendaunacarga(0a)
- despuesdeaproximadamente1,5-2horaslabatería
estarácargadaylaluzBdejarádeparpadeary
permananeceráencendidaacuyotiempoelcargador
automáticamentecortarálacorrienteypasaráa
cargalenta(0b)
! retire la batería del cargador después de que se
haya cumplido el tiempo de recarga; con ello se
prolonga la vida útil de la batería
 IMPORTANTE:
- silaluzBnoparpadeasetrascolocarlabatería(0b),
estopuedesignicar:
1)estademasiadofriaodemasiadocaliente
(elcargadorsólocargalabateríacuandosu
temperaturaestáentre0°Cy45°C)encuyocaso
elcargadorautomáticamentecortarálacorrientey
pasaráacargalenta,hastaquesealcancela
temperaturaentre0°Cy45°C,desdeese
momenteelcargadorpasaráacarganormal
2)quelabateríadeberáserreemplazada
- mientrasestécargando,elcargadorylabatería
puedencalentarsedemasiado;estoesnormalyno
indicaningunproblema
- asegúresedequelasupercieexteriordelabatería
estélimpiaysecaantesdeinsertarlaenelcargador
- norecarguelasbateríasatemperaturaspordebajo
de0°Coporencimade40°C;puededañar
seriamentelabateríayelcargador
- nodesconectelabateríadelaherramientamientras
éstaestéenmarcha
! una batería nueva o que no haya sido usada
durante largo tiempo alcanza su plena potencia
después de aproximadamente 5 ciclos de carga/
descarga
- norecarguelabateríarepetidamentedespuesdel
usoporalgunosminutos;aconsecuenciadeestose
puedereducirlapotenciadelabatería
- labateríaníquelmetalhidrurodebedeserapartada
delambientenaturalynohayqueconsiderarlacomo
despojodomésticonormal(símbolo8llamarásu
atenciónencasodenecesidaddetirarla)
! es prioritario disponer de terminales protectores
de baterías para evitar un corto circuito
- siustedpreveelargosperiodosdeinactividaddela
herramienta,seríaconvenientedesenchufarel
cargadordelared
• InterruptorcombinadoA2on/offycontrolde
velocidad
 Controlalavelocidadacelerandode0hastalamáxima,
apretandoelgatilloacelerador
• Inversióndeladireccióndegiro!
- sielinversordegironoestáadecuadamente
colocadoenlaposiciónizquierda/derecha,el
interruptorA2nopodráseractivado
! sólo invierta la dirección de giro cuando la
herramienta esté completamente parada
• Cambiodebrocas@
- introduzcalabrocalomásprofundoposibledentro
del portabrocas
! no utilice brocas con un mago deteriorado
! utilice únicamente brocas afiladas
• Controldelpardeapriete(VariTorque)#
- pararegularlapotenciadelpardeaprietedadopor
elportabrocas(26ajustesdeembrague)
- elpardeaprietepuestoseaumentarácuandoel
anillodeembragueCserácambiadodelaposición1
al25;enlaposiciónDelportabrocasestábloquedo,
conesteseráposibletrabajospesadoscomo
atornillar y taladrar
SKIL_IB2702_BR_v2.indd 11 29-07-2010 14:31:44

12
- alapretaruntornillo,empieceautilizarVariTorqueen
laposición1yvayaaumentadohastaalcanzarla
profundidaddeseada
• Selectordevelocidadmecánico#
- coloqueelselectorEenlavelocidaddeseada
! accione el selector de velocidad mientras la
herramienta marcha lentamente
 GRANPOTENCIA
- par de apriete elevado
- paraatornillarytaladrargrandesdiámetros
- para roscar de tornillo
 GRANVELOCIDAD
- pardeaprieteinferior
- parataladrarpequeñosdiámetros
• Indicadordelniveldebatería$
 Muestracuántaenergíaquedaaún
• Sujecciónymanejodelaherramienta
- mantengalasranurasdeventilaciónH2
descubiertas
- noejerzademasiadapresiónenlaherramienta;deje
quelaherramientahagasutrabajo
CONSEJOS DE APLICACIÓN
• Altaladrarmetalesferrosos
- pretaladreantesunagujeropequeño
- lubriquedecuandoencuandolabrocaconaceite
• Taladrardeantemanounagujeroparapoderatornillar
en/cercaoalladodelamaderaparaprevenirlarotura
de ésta
• Paraunusoóptimodesuherramientaesnecesariauna
presiónconstantesobreeltornilloantetodoenla
extraccióndelmismo
• Cuandoatornilleenmaderadurarealiceunpequeño
agujeropreviamente
• Niveldevibración
 Elniveldeemisióndevibracionesindicadoenlaparte
posteriordeestemanualdeinstruccioneshasido
medidosegúnunapruebaestándarproporcionadaen
EN60745;puedeutilizarseparacompararuna
herramientaconotraycomovaloraciónpreliminardela
exposiciónalasvibracionesalutilizarlaherramienta
con las aplicaciones mencionadas
- alutilizarlaparadistintasaplicacionesocon
accesoriosdiferentesoconunmantenimiento
deciente,podríaaumentardeformanotableelnivel
deexposición
- enlasocasionesenqueseapagalaherramientao
cuandoestáfuncionandoperonoestárealizando
ningúntrabajo,sepodríareducir el nivel de
exposicióndeformaimportante
! protéjase contra los efectos de la vibración
realizando el mantenimiento de la herramienta y
sus accesorios, manteniendo sus manos
calientes y organizando sus patrones de trabajo
MANTENIMIENTO / SERVICIO
• Mantengasuherramientayelcargadorlimpios
- limpieloscontactosdelcargadorconalcoholocon
lasoluciónContactClear
! antes de limpiar el cargador desenchufarlo de la
red
• Siapesardelosesmeradosprocesosdefabricacióny
control,laherramienta/elcargadorllegaseaaveriarse,
lareparacióndeberáencargarseaunserviciotécnico
autorizadoparaherramientaseléctricasSKIL
- envíelaherramientaoelcargadorsin desmontar
juntoconunapruebadesucompraasudistribuidor
oalaestacióndeserviciomáscercanadeSKIL
(losnombresasícomoeldespiecedepiezasdela
herramientaguranenwww.skil.com.br)
Argentina-RobertBoschArgentinaS.A.
Av.Córdoba5160-C1414BAW
CiudadAutonomadeBuenosAires
Atencion al Cliente
Tel.:+54(0810)5552020
E-Mail:[e-mail]
Bolivia - HANSA
(591) 2 240 7777
Chile - EMASA S.A.
Irarrázaval259–Ñuñoa-Santiago
Tel.:+56(02)5203100
E-Mail:[email protected]
Colombia-RobertBoschLtda
(57) 1 658 5000 ext. 308
Costa Rica-COFERSA
(506) 2205-25-25
Cuba-GRUPOJOANBOLUFERS.L.
(53) 270 3820
Ecuador-TECNOVA
(59) 34 2200 500
El Salvador - HEACSA
(203) 2221 9000
Guatemala - EDISA
(502) 2234-4063
Honduras - CHIPS
[phone]
México-RobertBoschS.A.deC.V.
Tel.Interior:+52(01)8006271286
Tel.D.F.:+52(01)52843062
E-Mail:[email protected]
Nicarágua - MADINISA
[phone] / 249 8153
Panamá-ZENTRUM
[phone]
Paraguai - CHISPA
(595) 2155 3315
SKIL_IB2702_BR_v2.indd 12 29-07-2010 14:31:44

13
Peru-AUTOREX
[phone] / 706 1143
Republica Dominicana-JOCASA
(1809) 372 6000 / 530 2720
Uruguay-EPICENTRO
(59) 82 200 6225
Venezuela-RobertBoschVenezuela
(58) 212 207 4511/ 207 4420
AMBIENTE
• En caso del descarte de aquel producto no lanzan
en la basura común, lo conducen para el soporte
técnico acreditado Skil que dará el destino
apropiado, después de los criterios de ninguna
agresión al ambiente, reciclando las partes y
logrando la legislación eficaz local 7
DECLARACIÓN DE CONFORMIDAD
• Declaramosbajonuestrasolaresponsabilidadqueeste
productoestáenconformidadconlasnormaso
documentosnormalizadossiguientes:IEC60745-1y
IEC 60745-2-1
RobertBoschLtda.
www.skil.com
RUIDOS/VIBRACIONES
• MedidosegúnEN60745elniveldelapresiónacústica
deestaherramientaseelevaa72dB(A)(desviación
estándar:3dB),ylavibracióna<2,5 m/s²(método
brazo-mano;incertidumbreK=1,5m/s²)
P
Parafusadeira/ 2702
aparafusadora sem fio
INTRODUÇÃO
• Aferramentaédeterminadaparafuraremmadeira,
metal,cerâmicaeplástico;ferramentascomregulação
electrónicadavelocidadeemarchaadireita/esquerda
tambémsãoapropiadasparaaparafusarecortarroscas
• Leiaeguardeestemanualdeinstruções3
ESPECIFICAÇÕES TÉCNICAS 1
ELEMENTOS DA FERRAMENTA 2
A Interruptorparaligar/desligareregulaçãodavelocidade
B Luz(carregador)
C Anelpararegulaçãodoaperto
D Posiçãodexação(embreagem)
E Comutadordemarchas
F Comutadorparainverterosentidodarotação
G Mandrilsemchave
H Aberturasdeventilação
J Carregador
SEGURANÇA
INSTRUÇÕES DE SEGURANÇA GERAIS
ATENÇÃO! Leia todos os avisos de segurança e
todas as instruções.Falhaemseguirtodososavisose
instruçõeslistadosabaixopoderesultaremchoque
elétrico,fogoe/ouemferimentosério.Guarde todos os
avisos e instruções para futuras consultas. O termo
"ferramenta"emtodososavisoslistadosabaixoreferem-
seaferramentaalimentadaatravésdeseucordãode
alimentaçãoouaferramentaoperadaabateria(sem
cordão).
1) SEGURANÇA DA ÁREA DE TRABALHO
a) Mantenha a área de trabalho limpa e iluminada.
Asáreasdesorganizadaseescurassãoumconviteaos
acidentes.
b) Não opere ferramentas em atmosferas explosivas,
como na presença de líquidos inflamáveis, gases ou
poeira.Asferramentascriamfaíscasquepodem
inamarapoeiraouosvapores.
c) Mantenha crianças e visitantes afastados ao operar
uma ferramenta. Asdistraçõespodemfazervocê
perder o controle.
2) SEGURANÇA ELÉTRICA
a) Os plugues da ferramenta devem ser compatíveis
com as tomadas. Nunca modifique o plugue.
Não use nenhum plugue adaptador com as
ferramentas aterradas.Ospluguessemmodicações
aliadosautilizaçãodetomadascompatíveisreduzemo
riscodechoqueelétrico.
b) Evite o contato do corpo com superfícies ligadas à
terra ou aterradas tais como as tubulações,
radiadores, fornos e refrigeradores.Háumaumento
noriscodechoqueelétricoseseucorpoforligadoà
terraouaterramento.
c) Não exponha a ferramentas à chuva ou às
condições úmidas.Aáguaentrandonaferramenta
aumentaoriscodechoqueelétrico.
d) Não force o cordão de alimentação. Nunca use o
cordão de alimentação para carregar, puxar ou o
para desconectar a ferramenta da tomada.
Mantenha o cabo elétrico longe do calor, óleo,
bordas afiadas ou das partes em movimentos.
Oscabosdanicadosouemaranhadosaumentamo
riscodechoqueelétrico.
SKIL_IB2702_BR_v2.indd 13 29-07-2010 14:31:45

14
e) Ao operar uma ferramenta ao ar livre, use um cabo
de extensão apropriado para o uso ao ar livre.Ouso
deumcaboapropriadoaoarlivrereduzoriscode
choqueelétrico.
f) Se a operação de uma ferramenta em um local
seguro não for possível, use alimentação protegida
por um dispositivo de corrente residual (RCD).
OusodeumRCDreduzoriscodechoqueelétrico.
3) SEGURANÇA PESSOAL
a) Fique atento, olhe o que você está fazendo e use o
bom senso ao operar uma ferramenta. Não use a
ferramenta quando você estiver cansado ou sob a
influência de drogas, álcool ou de medicamentos.
Ummomentodedesatençãoenquantooperauma
ferramentapoderesultaremgraveferimentopessoal.
b) Use equipamento de segurança. Sempre use óculos
de segurança.Oequipamentodesegurançatalcomo
amáscaracontraapoeira,sapatosdesegurança
antiderrapantes,capacetedesegurança,ouprotetor
auricularutilizadosemcondiçõesapropriadasreduzirão
osriscosdeferimentospessoais.
c) Evite a partida não intencional. Assegure que o
interruptor está na posição desligada antes de
conectar o plugue na tomada e/ou bateria, pegar ou
carregar a ferramenta.Carregarasferramentascom
seudedonointerruptorouconectarasferramentasque
apresentaminterruptornaposição“ligado”são
convites a acidentes.
d) Remova qualquer chave de ajuste antes de ligar a
ferramenta.Umachavedebocaoudeajuste
conectadaaumaparterotativadaferramentapode
resultaremferimentopessoal.
e) Não force além do limite. Mantenha o apoio e o
equilíbrio adequado toda vez que utilizar a
ferramenta.Istopermitemelhorcontroledaferramenta
emsituaçõesinesperadas.
f) Vista-se apropriadamente. Não use roupas
demasiadamente largas ou jóias. Mantenha seus
cabelos, roupas e luvas longe das peças móveis.
Aroupafolgada,jóiasoucabeloslongospodemser
presos pelas partes em movimento.
g)Se os dispositivos são fornecidos com conexão
para extração e coleta de pó, assegure que estes
estão conectados e utilizados corretamente.Ouso
destesdispositivospodereduzirriscosrelacionadosa
poeira.
4) USO E CUIDADOS DA FERRAMENTA
a) Não force a ferramenta. Use a ferramenta correta
para sua aplicação.Aferramentacorretafazotrabalho
melhoremaisseguroseutilizadadentrodaquiloparaa
qualfoiprojetada.
b) Não use a ferramenta se o interruptor não ligar e
desligar.Qualquerferramentaquenãopodeser
controladacomointerruptoréperigosaedeveser
reparada.
c) Desconecte o plugue da tomada antes de fazer
qualquer tipo de ajuste, mudança de acessórios ou
armazenamento de ferramentas.Taismedidasde
segurançapreventivasreduzemoriscodeseligara
ferramentaacidentalmente.
d) Guarde as ferramentas fora do alcance das crianças
e não permita que pessoas não familiarizadas com a
ferramenta ou com estas instruções operem a
ferramenta.oucomestasinstruçõesoperema
ferramenta.Asferramentassãoperigosasnasmãosde
usuáriosnãotreinados.
e) Manutenção das ferramentas. Cheque o
desalinhamento ou coesão das partes móveis,
rachaduras e qualquer outra condição que possa
afetar a operação da ferramenta. Se danificada,
a ferramenta deve ser reparada antes do uso.
Muitosacidentessãocausadospelainadequada
manutençãodasferramentas.
f) Mantenha ferramentas de corte afiadas e limpas.
Amanutençãoapropriadadasferramentasdecorte
comlâminasaadastornamestasmenosprováveisao
emperramentoesãomaisfáceisdecontrolar.
g)Use a ferramenta, acessórios, suas partes etc. de
acordo com as instruções e na maneira designada
para o tipo particular da ferramenta, levando em
consideração as condições e o trabalho a ser
desempenhado.Ousodaferramentaemoperações
diferentesdasdesignadaspodemresultaremsituações
de risco.
5) USO E TRATAMENTO DE APARELHOS COM
BATERIA
a) Apenas carregar baterias em carregadores
recomendados pelo fabricante.
Umcarregadorquenãoéapropriadoparaumtipode
acumulador,podecausarumincêndioseforutilizado
paracarregaroutrosacumuladores.
b) Apenas utilize nas ferramentas eléctricas os
acumuladores previstos.Autilizaçãodeoutros
acumuladorespodelevaralesõeseriscosdeincêndio.
c) Quando o acumulador não estiver em uso,
mantenha-o afastado de outros objectos de metal,
como por exemplo grampos, moedas, chaves,
pregos, parafusos, ou outros pequenos objectos
metálicos que possam ligar em ponte os contactos.
Umcurtocircuitoentreoscontactosdoacumulador
podecausarqueimadurasouincêndio.
d) Aplicações inadequadas podem provocar fugas do
líquido do acumulador. Evite o contacto com este
líquido. No caso de um contacto acidental, lave
imediatamente com água fresca. Se o líquido entrar
em contacto com os olhos, procure um auxílio
médico.Olíquidoqueescapadoacumuladorpode
levarairritaçõesouqueimadurasdapele.
6) SERVIÇO
a) A sua ferramenta eléctrica só deve ser reparada por
pessoal qualificado e só devem ser colocadas peças
sobressalentes originais.Destaformaéasseguradaa
segurançadaferramentaeléctrica.
b) Se o cabo de alimentação se encontra danificado,
deve ser substituido pelo fabricante, através de seu
serviço técnico ou pessoa qualificada para prevenir
risco de choque elétrico.
SKIL_IB2702_BR_v2.indd 14 29-07-2010 14:31:45

15
AVISOS DE SEGURANÇA PARA FURADEIRAS/
PARAFUSADEIRAS/ APARAFUSADEIRAS
• Use empunhadura(s) auxiliar(es), se fornecida(s)
com a ferramenta. Aperdadecontrolepodecausar
danos pessoais.
• Segure a ferramenta pelas superfícies de manuseio
isoladas, ao executar uma operação onde o
acessório de corte pode entrar em contato com a
fiação não aparente. Ocontatodoacessóriode
trabalhodecorteaumo“vivo”podetornaraspartes
metálicasexpostasdaferramenta“vivas”epode
resultaraooperadorumchoqueelétrico.
• Evitedanicaraferramentaemsuperfíciescompregos
ouparafusos;remova-osantesdecomeçaratrabalhar
• Certique-sesempredequeatensãodealimentação
estádeacordocomatensãoindicadanaplacade
identicaçãodocarregador(carregadorescoma
indicaçãode230Vou240Vtambémpodemserligadas
aumafontede220V)
• Emcasodeanomaliaseléctricasoumecânicas,
desligueimediatamenteaferramentaoudesligueo
carregadordafontedecorrente
• ASKILsópodegarantirumfuncionamentoperfeitoda
ferramenta,quandoutilizadacomosacessórios
adequadosquepoderáadquirirnosrevendedores
autorizadosSKIL
• Utilizeapenasacessórioscomumnúmeroderotação
admissívelnomínimotãoaltocomoomaisaltonúmero
derotaçãoemvaziodaferramenta
• Estaferramentanãodeveserutilizadaporcriançasou
pessoasnãohabilitadas
• Fixe a peça de trabalho(umapeçadetrabalhoxa
comdispositivosdexaçãoounumtornocamelhor
xadoquemanualmente)
• Ao executar trabalhos durante os quais podem ser
atingidos cabos eléctricos ou o próprio cabo de
rede deverá sempre segurar a ferramenta eléctrica
pelas superfícies de punho isoladas (o contacto com
umcabosobtensãotambémcolocapeçasdemetalda
ferramentaeléctricasobtensãoelevaaumchoque
eléctrico)
• Utilizar detectores apropriados para detectar tubos
e cabos de alimentação escondidos, ou consulte a
firma de alimentação local(ocontactocomumcabo
eléctricopodelevaraincêndioechoqueeléctrico;a
danicaçãodeumcanodegáspodelevaràexplosão;
apenetraçãodeumatubulaçãodeáguaprovocadanos
materiaisoupodeprovocarumchoqueeléctrico)
• Não processar material que contenha asbesto
(asbestoéconsideradocomosendocancerígeno)
• Opódomaterial,comotintacomchumbo,algumas
espéciesdemadeira,mineraisemetais,podeser
prejudicial(contactoouinalaçãodopópodeprovocar
reacçõesalérgicase/oudoençasrespiratóriasao
operadorouàspessoaspresentes);use máscara
respiratória e trabalhe com um dispositivo de
extracção de pó quando ligado
• Determinadostiposdepósãoclassicadoscomo
substânciascancerígenas(comopódecarvalhoefaia),
emespecial,juntamentecomaditivospara
acondicionamento da madeira; use máscara
respiratória e trabalhe com um dispositivo de
extracção de pó quando ligado
• Sigaoregulamentonacionalquantoaextraçãodepó,
emfunçãodosmateriaisquevãoserutilizados
• Assegure-sequeointerruptorF2estánaposição
intermédia(debloqueado)antesdeefectuarajustesna
ferramentaousubstituiracessóriosassimcomoquando
transportarouarmazenaraferramenta
CARGA/BATERIAS
• Recarregueabateriasócomocarregadorqueé
fornecidocomaferramenta
• Nãotoquenosterminaisdocarregador
• Nãoexponhaaferramenta/carregador/bateriaàchuva
• Guardeaferramenta/carregador/bateriaemlocaisonde
atemperaturanãoexcedaos40°Coubaixeos0°C
• Asbateriasexplodirãoquandocolocadasnumfogo,
porisso,nãoqueimeasbateriaspornenhummotivo
• Nãoutilizeocarregadorseestiverdanicado;levo-oa
umdosPostosdeAssistênciaautorizadosSKILpara
procederaumteste
• Nãoutilizeocarregadorcasooooutomadaestejam
danicados;queroo,queratomadadeverãoser
imediatamentesubstituidosnumdosPostosde
AssistênciaautorizadosSKIL
• Nãoutilizebateriasdanicadas;devemsersubstituidas
imediatamente
• Nãodesmonteocarregadorouabateria
• Nãotenterecarregarbateriasnãorecarregáveiscomo
carregador
• Explicaçãodossímbolosdocarregador/bateria
3Leiaomanualdeinstruçõesantesdeutilizaro
equipamento
4Utilizeapenasocarregadordentrodecasa
5Isolamentoduplo(nenhumodeterranecessário)
6Apolaridadeincorrectadaligaçãodocarregador
podeprovocarperigo(carregueabateriaapenas
comocarregadorfornecido)
7Nãodescarteocarregadornolixodoméstico
8Não descarte a bateria no lixo doméstico
9AtecnologiaNiCdfornecemaisenergiadeuma
formamenospoluidoraparaoambiente
MANUSEAMENTO
• Recargadabateria0
- abateriadasferramentasnovasnãoestátotalmente
carregada
- ligarocarregadoràfontedecorrente
- aluzBacender-se-á
- introduzaabaterianocarregador
- aluzBpiscainformandoqueabateriaestáareceber
umacarga(0a)
- apósaproximadamente1,5-2horasabateriaestará
completamentecarregada,nestemomentoo
carregadoralternaparaaoperaçãodemanutenção
dacargaealuzBpermaneceacesa(0b)
! desligue a bateria do carregador, após do período
de carga ter terminado, para poder, assim,
prolongar a duração da bateria
SKIL_IB2702_BR_v2.indd 15 29-07-2010 14:31:45

16
 IMPORTANTE:
- sealuzBnãopiscaraquandodainserçãodabateria
(0b),signicaque:
1)estádemasiadoquenteoufria(ocarregador
apenastransmitecargaseabateriaestiverauma
temperaturaentreos0°Ceos40°C);ocarregador
alternaráparacargademanutençãoatéabateria
atingiratemperaturaindicada,alturaemquea
operaçãodecarganormalteráinicio
2)abateriadeverásersubstituida
- duranteacargaocarregadorebateriapoderão
aquecer;estasituaçãoénormal
- assegure-sedequeasuperfícieexteriordabateria
estálimpaesecaantesdeacolocarnocarregador
- nãocarregueabateriaabaixodos0°Ceacimados
40°C;issodanicaráseriamenteabateriaeo
carregador
- nãodesligueabateriadaferramentaenquantoela
estiveratrabalhar
! uma bateria nova ou uma que não foi utilizada por
muito tempo, apenas alcança a sua plena
potência após aproximadamente 5 ciclos de
carga/descarga
- nãorecarreguerepetidasvezesabateriaapós
apenasalgunsminutosdeuso;istopoderáresultar
numareduçãodotempodetrabalhoeeciênciada
bateria
- eprecisoafastarabaterianíquelcádmiodo
ambientenaturalenãotêmqueserconsiderada
comoaparasdomésticasnormais(símbolo8lhe
avisaráemcasodenecessidadedearranja-la)
! proteja os terminais da bateria com fita isoladora
antes de a expor de modo a evitar curto-circuítos
- seprevernãoutilizaraferramentaporumlongo
periodo,deverádesligarocarregadordafontede
corrente
• InterruptorcombinadoA2paraligar/desligare
controle da velocidade
 Ocontroledavelocidadeéfeitodozeroatéaomáximo
possível,pressionandoogatilho,paramaisoupara
menos velocidade
• Inversãodosentidodarotação!
- quandonãoforemcorrectamentereguladasas
posiçãesesquerda/direita,ointerruptorA2não
seráaccionado
! inverta o comutador do sentido de rotação
apenas quando a ferramenta desligada
• Substituiçãodepontas@
- Empurreapontaomaisprofundamentepossível
no mandril
! Não utilize pontas com haste danificada
! Utilize apenas pontas que não estejam desgastadas
• Regulaçãodoaperto(VariTorque)#
- limitaonúmerodeapertosnabucha(26posiçõesde
embreagem)
- oapertodesaídaaumentarálogoqueoanelde
embreagemCformovidode1para25;aposiçãoD
xa-separaaembreagempermitirbrocaroufurar
porimpulsosemtrabalhospesados
- quandoapertarumparafuso,comeceusando
VariTorquenaposição1aumentandoemseguidaaté
aprofundidadedesejada
• Selecçãomecânicademarcha#
- coloqueoselectorEnavelocidadedesejada
! accione o selector de marcha em baixa rotação
 ALTAPOTÊNCIA
- apertoforte
- paraaparafusarefurargrandesdiametros
- para roscar
 ALTAVELOCIDADE
- apertofraco
- parafurarpequenosdiametros
• Indicadordeníveldabateria$
 Mostraaenergiadisponívelnabateria
• Segurareguiaraferramenta
- mantenhaasaberturasdeventilaçãoH2
destapadas
- nãoexerçademasiadapressãonaferramenta;deixe
aferramentatrabalharespontaneamente
CONSELHOS DE APLICAÇÃO
• Quandoperfurarmetaisferrosos
- façaprimeiroumpequenofurosenecessitarabrir
umfuromaior
- lubriquefrequentementeabrocacomóleo
adequado
• Quandoapertarumparafusonumrebordodemadeira,
oupertodele,deveráprimeiroperfurar,amdeevitar
queamadeiraestale
• Paraumaperfeitautilizaçãodaferramentaénecessário
efectuarumapressãocontínuasobreoparafuso,
especialmentequandododesaparafusamento
• Quandoaparafusaremmadeiraduraéprecisoprefurar
orifício
• Níveldevibração
 Oníveldeemissãodevibraçõesindicadonaparte
posteriordestemanualdeinstruçõesfoimedidode
acordocomumtestenormalizadofornecidona
EN60745;podeserutilizadoparacompararuma
ferramentacomoutraecomoumaavaliaçãopreliminar
deexposiçãoàvibraçãoquandoutilizaraferramenta
paraasaplicaçõesmencionadas
- utilizaraferramentaparadiferentesaplicaçõesou
comacessóriosdiferentesoumantidos
decientemente,podeaumentarsignicativamente
oníveldeexposição
- onúmerodevezesqueaferramentaédesligadaou
quandoestiveratrabalharsemfazernada,pode
reduzirsignicativamenteoníveldeexposição
! proteja-se contra os efeitos da vibração,
mantendo a ferramenta e os acessórios,
mantendo as mãos quentes e organizando os
padrões de trabalho
MANUTENÇÃO / SERVIÇO
• Mantenhaaferramentaecarregadorlimpos
- limpeoscontactosdocarregadorcomalcoolou
produtodelimpezadecontactos
! desligue o carregador da fonte de corrente antes
de limpar
SKIL_IB2702_BR_v2.indd 16 29-07-2010 14:31:45

17
• Seaferramenta/ocarregadorfalharapesarde
cuidadososprocessosdefabricaçãoedeteste,a
reparaçãodeveráserexecutadaporumaocinade
serviçoautorizadaparaferramentaseléctricasSKIL
- envieaferramentaouocarregador,sem desmontar,
juntamentecomaprovadecompra,paraoseu
revendedorouparaocentrodeassistênciaSKIL
maispróximo(osendereçosassimcomoamapade
peçasdaferramentaestãomencionadosno
www.skil.com.br)
Brasil
SKIL - Divisão de Ferramentas Elétricas
Caixa Postal 1195 - CEP 13065-9000
Campinas/SP
SAC
Grande São Paulo.....(11) 2126-1950
Outras localidades ...0800 - 70 45446
www.skil.com.br
AMBIENTE
• No caso de descarte desse produto não jogue no
lixo comum, leve a uma rede de assistência técnica
credenciada Skil que ela dará o destino adequado,
seguindo critérios de não agressão ao meio
ambiente, reciclando as partes e cumprindo a
legislação local vigente 7
DECLARAÇÃO DE CONFORMIDADE
• Declaramossobnossaexclusivaresponsabilidadeque
esteprodutocumprecomasseguintesnormas:
IEC 60745-1 e IEC 60745-2-1
RobertBoschLtda.
www.skil.com.br
RUÍDO/VIBRAÇÕES
• MedidosegundoEN60745oníveldepressãoacústica
destaferramentaé72dB(A)(espaçodeerro:3dB),
eavibração<2,5m/s²(métodobraço-mão;
incertezaK=1,5m/s²)
SKIL_IB2702_BR_v2.indd 17 29-07-2010 14:31:45

18
✎
SKIL_IB2702_BR_v2.indd 18 29-07-2010 14:31:45

19
Certificado de Garantia *
FERRAMENTAS ELÉTRICAS
2702 (F 012 2702..) Voltagem: 127 V ou 220V
Nome do comprador:
Endereço:
Nº de série: Nota fiscal: Data da venda:
Nome do vendedor: Carimbo da revenda:
Prescrições de garantia
1. As ferramentas elétricas são garantidas contra eventuais defeitos de montagem
ou de fabricação devidamente comprovados.
2. Esta garantia é válida por 12 meses, contados a partir da data de fornecimento ao
usuário, sendo 3 meses o prazo de garantia legal (C.D.C.) e mais 9 meses concedidos
pelo fabricante.
3. Dentro do período de garantia, as peças ou componentes que comprovadamen-
te apresentarem defeitos de fabricação, serão consertados ou (conforme o caso)
substituídos gratuitamente por qualquer assistência técnica autorizada para
ferramentas elétricas BOSCH, contra a apresentação do “Certificado de Garantia”
preenchido e/ou da fatura respectiva.
Não estão incluídos na garantia
4. Os defeitos originados de:
4.1 uso inadequado da ferramenta (uso industrial);
4.2 instalações elétricas deficientes;
4.3 ligação da ferramenta elétrica em rede elétrica inadequada;
4.4 desgaste natural;
4.5 desgaste oriundo de intervalos muito longos entre as revisões;
4.6 estocagem incorreta, influência do clima, etc.
Cessa a garantia
5. Se o produto for modificado ou aberto por terceiros; se tiverem sido montadas
peças fabricadas por terceiros; ou ainda, se o produto tiver sido consertado por
pessoas não autorizadas.
6. Se a máquina for aberta enquanto ainda se encontrar em período de garantia.
* Este certificado de garantia é valido somente para o Brasil.
Divisão de Ferramentas Elétricas
Via Anhanguera, km 98
CEP 13065-9000 - Campinas/SP
1619X05304 (2009.10)
SKIL_IB2702_BR_v2.indd 19 29-07-2010 14:31:45

SKIL_IB2702_BR_v2.indd 20 29-07-2010 14:31:45
