Rotary hammer 1036
INTRODUCTION
This tool is intended for hammer drilling in concrete,
brick and stone as well as for light chiseling work;
for drilling in wood, metal and plastic as well as for
screwdriving specic accessories should be used
The hammering system in this tool outperforms any
traditional ratcheting drill when drilling in concrete
This tool is not intended for professional use
This tool is designed for use in combination with all
standard SDS+ accessories
Read and save this instruction manual 3
TECHNICAL DATA 1
.Impact energy per stroke according to EPTA-Procedure
05/2009 -> value not available yet

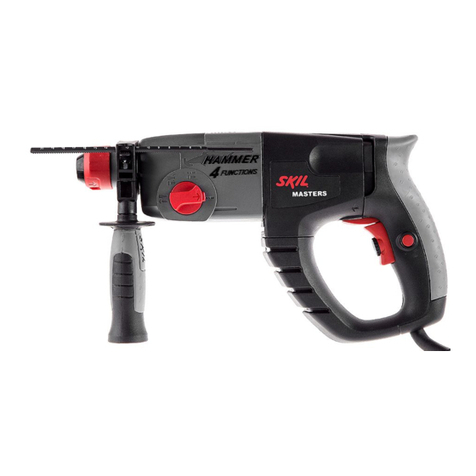

TOOL ELEMENTS 2
A Switch for on/o and speed control
B Wheel for maximum speed control
C Button for switch locking
D Lever for changing direction of rotation
E Unlocking button
F Switch for selecting operating mode
G SDS+ chuck
H Keyless chuck
J Locking sleeve
K Auxiliary handle
L Ventilation slots
SAFETY
GENERAL SAFETY INSTRUCTIONS
WARNING! Read all safety warnings and all
instructions. Failure to follow the warnings and instructions
may result in electric shock, re and/or serious injury. Save
all warnings and instructions for future reference. The
term "power tool" in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
1) WORK AREA SAFETY
a) Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
b) Do not operate power tools in explosive
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
c) Keep children and bystanders away while operating
a power tool. Distractions can cause you to lose
control.
2) ELECTRICAL SAFETY
a) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools.
Unmodied plugs and matching outlets will reduce risk
of electric shock.
2
1
ACCESSORIES WWW.SKIL.COM
10
Dust from material such as paint containing lead, some
wood species, minerals and metal may be harmful
(contact with or inhalation of the dust may cause allergic
reactions and/or respiratory diseases to the operator or
bystanders); wear a dust mask and work with a dust
extraction device when connectable
Certain kinds of dust are classied as carcinogenic
(such as oak and beech dust) especially in conjunction
with additives for wood conditioning; wear a dust
mask and work with a dust extraction device when
connectable
Follow the dust-related national requirements for the
materials you want to work with
DURING USE
Wear ear protectors (exposure to noise can cause
hearing loss)
Use auxiliary handle(s), if supplied with the tool
(loss of control can cause personal injury)
Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring or its own
cord (a cutting accessory contacting a "live" wire may
make exposed metal parts of the power tool "live" and
could give the operator an electric shock)
Always keep the cord away from moving parts of the tool
In case of electrical or mechanical malfunction,
immediately switch o the tool and disconnect the plug
If the cord is damaged or cut through while working, do
not touch the cord, but immediately disconnect the plug
If the drill bit becomes unexpectedly jammed (causing
a sudden, dangerous reaction), immediately switch o
the tool
Be aware of the forces that occur as a result of jamming
(especially when drilling metals); always use auxiliary
handle K 2and take a secure stance
AFTER USE
When you put away the tool, switch o the motor and
ensure that all moving parts have come to a complete
standstill
EXPLANATION OF SYMBOLS ON TOOL
3Read the instruction manual before use
4Double insulation (no earth wire required)
5Do not dispose of the tool together with household
waste material
WHEN CONNECTING NEW 3-PIN PLUG (U.K. ONLY):
Do not connect the blue (= neutral) or brown (= live) wire
in the cord of this tool to the earth terminal of the plug
If for any reason the old plug is cut o the cord of
this tool, it must be disposed of safely and not left
unattended
USE
On/o 6
Switch locking for continuous use 7
Speed control for smooth starting 8
Maximum speed control 9
With wheel B 2the maximum speed can be adjusted
steplessly from minimum to maximum
Changing direction of rotation q
-when not properly set in left/right position, switch A
cannot be activated
!change direction of rotation only when tool is at a
complete standstill
c) Disconnect the plug from the power source and/or
the battery pack from the power tool before making
any adjustments, changing accessories, or storing
power tools. Such preventive safety measures reduce
the risk of starting the power tool accidentally.
d) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the power
tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of untrained
users.
e) Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and any
operation. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly
maintained power tools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits etc.,
in accordance with these instructions, taking into
account the working conditions and the work to
be performed. Use of the power tool for operations
dierent from those intended could result in a hazardous
situation.
5) SERVICE
a)
person using only identical replacement parts.
This will ensure that the safety of the power tool is
maintained.
SAFETY INSTRUCTIONS FOR HAMMERS
GENERAL
Always check that the supply voltage is the same as the
voltage indicated on the nameplate of the tool
This tool should not be used by people under the age
of 16 years
Do not work materials containing asbestos
(asbestos is considered carcinogenic)
Never use the tool when cord is damaged; have it
replaced by a qualied person
Always disconnect plug from power source before
making any adjustment or changing any accessory
ACCESSORIES
SKIL can assure awless functioning of the tool only
when original accessories are used
Use only accessories with an allowable speed matching
at least the highest no-load speed of the tool
BEFORE USE
Use completely unrolled and safe extension cords with a
capacity of 16 Amps (U.K. 13 Amps)
Avoid damage that can be caused by screws, nails and
other elements in your workpiece; remove them before
you start working
Secure the workpiece (a workpiece clamped with
clamping devices or in a vice is held more securely than
by hand)
or call the local utility company for assistance
(contact with electric lines can lead to re or electrical
shock; damaging a gas line can result in an explosion;
penetrating a water pipe will cause property damage or
an electrical shock)
11
-keep the ventilation slots uncovered
-do not apply too much pressure on the tool; let the tool
do the work for you
APPLICATION ADVICE
Use the appropriate bits o
!only use sharp bits/chisels
When drilling ferrous metals
-pre-drill a smaller hole, when a large hole is required
-lubricate drill bit occasionally with oil
When turning in a screw at/near the cross cut end or an
edge of wood, pre-drill a hole in order to avoid cracking
of the wood
Splinterfree drilling in wood p
Dustfree drilling in walls a
Dustfree drilling in ceilings s
Drilling in tiles without skidding d
For more tips see www.skil.com
MAINTENANCE / SERVICE
This tool is not intended for professional use
Always keep tool and cord clean (especially ventilation
slots L 2)
!disconnect the plug before cleaning
If the tool should fail despite the care taken in
manufacturing and testing procedures, repair should
be carried out by an after-sales service centre for SKIL
power tools
-send the tool undismantled together with proof of
purchase to your dealer or the nearest SKIL service
station (addresses as well as the service diagram of
the tool are listed on www.skil.com)
ENVIRONMENT
Do not dispose of electric tools, accessories and
packaging together with household waste material
(only for EU countries)
-in observance of European Directive 2012/19/EC
on waste of electric and electronic equipment and
its implementation in accordance with national law,
electric tools that have reached the end of their life
must be collected separately and returned to an
environmentally compatible recycling facility
-symbol 5will remind you of this when the need for
disposing occurs
DECLARATION OF CONFORMITY
Rotary hammer 1036
Technical data 1
We declare under our sole responsibility that the product
described under "Technical data" is in conformity with
the following standards or standardization documents:
EN 60745, EN 61000, EN 55014, in accordance with
the provisions of the directives 2004/108/EC (until
19.04.2016), 2014/30/EU (from 20.04.2016), 2006/42/
EC, 2011/65/EU
Selecting operating mode w
-press button E to unlock switch F
-turn switch F to the desired operating mode until it
snap-locks
!start working only when switch F is locked
1 = low speed for screwdriving and drilling large
diameters
2 = high speed for drilling small diameters
3 = impact drilling
4 = chiseling with rotating chisel
5 = chiseling with xed chisel
!select operating mode only when tool is switched
-the hammer mechanism is activated by applying
a slight pressure on the tool when the drill bit is in
contact with the workpiece
-best hammer drilling results can be obtained by only a
slight pressure on the tool; drilling performance will not
improve by applying more pressure on the tool
Chiseling with rotating chisel e
!
-select "rotating" chiseling mode
Chiseling with xed chisel r
!
-select "rotating" chiseling mode
-place chisel in desired position
-select "xed" chiseling mode
Changing bits t
!clean and lightly lubricate the SDS+ accessory
before insertion
-pull back SDS+ chuck G and insert accessory while
turning and pushing it until it engages; the accessory
locks in position automatically
-pull accessory to check that it is locked correctly
-remove accessory by pulling back SDS+ chuck G
!the SDS+ accessory requires freedom of
movement which causes eccentricity when tool
drilling precision
!do not use bits/chisels with a damaged shank
For drilling in wood, metal and plastic as well as for
screwdriving use keyless chuck H y
!
-pull back locking sleeve J and insert chuck H while
turning and pushing it until it engages
-release locking sleeve J
-pull chuck H to check whether it is locked correctly
-set switch F 2to normal drilling (only activate when
)
Safety clutch
If the accessory gets jammed, the drive to the spindle is
interrupted (causing a rattling noise)
-immediately switch o tool
-remove the jammed accessory
-switch on tool again
Adjusting drilling depth u
Holding and guiding the tool i
!
coloured grip area(s)
-always use auxiliary handle K (can be adjusted as
illustrated)
12
2
A Interrupteur de marche/arrêt et réglage de vitesse
B Molette de réglage de la vitesse maximum
C Bouton de blocage de l’interrupteur
D Levier pour inverser le sens de rotation
E Bouton de déblocage
F Commutateur pour sélectionner le
mode de fonctionnement
G Mandrin SDS+
H Mandrin auto-serrant
J Douille de verrouillage
K Poignée auxiliaire
L Fentes de ventilation
SECURITE
INSTRUCTIONS GENERALES DE SECURITE
ATTENTION! Lisez tous les avertissements de
sécurité et toutes les instructions. Ne pas suivre les
avertissements et instructions peut entraîner un choc
électrique, un incendie et/ou de graves blessures sur
les personnes. Conservez tous les avertissements
et toutes les instructions pour pouvoir s’y reporter
ultérieurement. La notion d’"outil électroportatif" dans
les avertissements se rapporte à des outils électriques
raccordés au secteur (avec câble de raccordement) et à des
outils électriques à batterie (sans câble de raccordement).
1) SECURITE DE LA ZONE DE TRAVAIL
a) Maintenez l’endroit de travail propre et bien éclairé.
Un lieu de travail en désordre ou mal éclairé augmente
le risque d’accidents.
b) N’utilisez pas l’appareil dans un environnement
présentant des risques d’explosion et où se
trouvent des liquides, des gaz ou poussières
Les outils électroportatifs génèrent des
étincelles risquant d’enammer les poussières ou les
vapeurs.
c) Tenez les enfants et autres personnes éloignés
durant l’utilisation de l’outil électroportatif. En cas
d’inattention vous risquez de perdre le contrôle sur
l’appareil.
2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE
a)
d’adaptateur avec des appareils avec mise à la
terre. Les ches non modiées et les prises de courant
appropriées réduisent le risque de choc électrique.
b) Evitez le contact physique avec des surfaces mises
à la terre telles que tuyaux, radiateurs, fours et
réfrigérateurs. Il y a un risque élevé de choc électrique
au cas où votre corps serait relié à la terre.
c) N’exposez pas l’outil électroportatif à la pluie
ou à l’humidité. La pénétration d’eau dans un outil
électroportatif augmente le risque d’un choc électrique.
d)
prévues, n’utilisez pas le câble pour porter
l’appareil ou pour l’accrocher ou encore pour le
débrancher de la prise de courant. Maintenez le
câble éloigné des sources de chaleur, des parties
: SKIL Europe BV (PT-SEU/ENG1),
4825 BD Breda, NL
16.05.2013
SKIL Europe BV, 4825 BD Breda, NL
Marijn van der Hoofden
Operations & Engineering
Olaf Dijkgraaf
Approvals Manager
13
20.07.2015
NOISE/VIBRATION
Measured in accordance with EN 60745 the sound
pressure level of this tool is 88.5 dB(A) and the sound
power level 99.5 dB(A) (standard deviation: 3 dB),
and the vibration .(triax vector sum; uncertainty
K = 1.5 m/s²)
.when hammer drilling in concrete 15.3 m/s²
.when chiseling 7.9 m/s²
The vibration emission level has been measured in
accordance with a standardised test given in EN 60745;
it may be used to compare one tool with another and as
a preliminary assessment of exposure to vibration when
using the tool for the applications mentioned
-using the tool for dierent applications, or with dierent
or poorly maintained accessories, may signicantly
increase the exposure level
-the times when the tool is switched o or when it is
running but not actually doing the job, may signicantly
reduce the exposure level
!
by maintaining the tool and its accessories,
keeping your hands warm, and organizing your
work patterns
Marteau perforateur 1036
INTRODUCTION
L’outil est conçu pour le martelage dans le béton, la
brique et dans la pierre naturelle ainsi que pour d'autres
travaux de burinage légers; pour le perçage dans le
bois, le métal et les matières plastiques ainsi que pour
le vissage il est nécessaire d’utiliser des accessoires
spéciques
Le système martelage de cet outil surpasse largement la
performance des perceuses à percussion traditionelles
lorsqu’il est utilisé dans le béton
Cet outil n'est conçu pour un usage professionnel
Cet outil convient parfaitement pour une utilisation avec
tous les accessoires SDS+ standards
Lisez et conservez ce manuel d’instruction 3
CARACTERISTIQUES TECHNIQUES 1
.Puissance de frappe individuelle suivant EPTA-Procedure
05/2009 -> valeur non disponible encore
13
b) N’utilisez pas un outil électroportatif dont
l’interrupteur est défectueux. Un outil électroportatif
qui ne peut plus être mis en ou hors fonctionnement est
dangereux et doit être réparé.
c)
courant et/ou le bloc de batteries de l’outil avant
tout réglage, changement d’accessoires ou avant
de ranger l’outil. Cette mesure de précaution empêche
une mise en fonctionnement par mégarde.
d) Gardez les outils électroportatifs non utilisés
hors de portée des enfants. Ne permettez pas
l’utilisation de l’appareil à des personnes qui ne
pas lu ces instructions. Les outils électroportatifs sont
dangereux lorsqu’ils sont utilisés par des personnes non
initiées.
e)
que les parties en mouvement fonctionnent
correctement et qu’elles ne soient pas coincées,
et contrôlez si des parties sont cassées
ou endommagées de telle sorte que le bon
fonctionnement de l’appareil s’en trouve entravé.
Faites réparer les parties endommagées avant
d’utiliser l’appareil. De nombreux accidents sont dus à
des outils électroportatifs mal entretenus.
f) Maintenez les outils de coupe aiguisés et propres.
Des outils soigneusement entretenus avec des bords
tranchants bien aiguisés se coincent moins souvent et
peuvent être guidés plus facilement.
g) Utilisez les outils électroportatifs, les accessoires,
les outils à monter etc. conformément à ces
instructions.Tenez compte également des
L’utilisation des outils électroportatifs à d’autres ns
que celles prévues peut entraîner des situations
dangereuses.
5) SERVICE
a) Ne faites réparer votre outil électroportatif que
pièces de rechange d’origine. Ceci permet d’assurer
la sécurité de l’appareil.
INSTRUCTIONS DE SECURITE POUR PERFORATEURS
GENERALITES
Contrôlez toujours si la tension secteur correspond à la
tension indiquée sur la plaquette signalétique de l’outil
Cet outil ne doit pas être utilisé par des personnes de
moins de 16 ans
Ne travaillez pas de matériaux contenant de
l’amiante (l’amiante est considérée comme étant
cancérigène)
N'utilisez jamais d'outil avec un câble endommagé;
faites-le remplacer par un technicien qualié
Débranchez toujours l’outil avant tout réglage ou
changement d’accessoire
ACCESSOIRES
SKIL ne peut se porter garant du bon fonctionnement
de cet outil que s’il a été utilisé avec les accessoires
d’origine
La vitesse admissible des accessoires utilisées doit être
au moins aussi élevée que la vitesse à vide maximale
de l’outil
grasses, des bords tranchants ou des parties
de l’appareil en rotation. Un câble endommagé ou
torsadé augmente le risque d’un choc électrique.
e) Au cas où vous utiliseriez l’outil électroportatif
à l’extérieur, utilisez une rallonge autorisée
homologuée pour les applications extérieures.
L’utilisation d’une rallonge électrique homologuée pour
les applications extérieures réduit le risque d’un choc
électrique.
f) Si l’usage d’un outil dans un emplacement humide
est inévitable, utilisez un disjoncteur de fuite à la
terre. L'utilisation d'un disjoncteur de fuite à la terre
réduit le risque de choc électrique.
3) SECURITE DES PERSONNES
a) Restez vigilant, surveillez ce que vous faites.
Faites preuve de bon sens en utilisant l’outil
électroportatif. N’utilisez pas l’appareil lorsque
vous êtes fatigué ou après avoir consommé
de l’alcool, des drogues ou avoir pris des
médicaments. Un moment d’inattention lors de
l’utilisation de l’appareil peut entraîner de graves
blessures sur les personnes.
b) Portez des équipements de protection. Portez
toujours des lunettes de protection. Le fait de
porter des équipements de protection personnels tels
que masque anti-poussières, chaussures de sécurité
antidérapantes, casque de protection ou protection
acoustique suivant le travail à eectuer, réduit le risque
de blessures.
c) Evitez tout démarrage intempestif. S’assurez
que l’interrupteur est en position arrêt avant
de brancher l’outil au secteur et/ou au bloc de
batteries, de le ramasser ou de le porter. Porter les
outils en ayant le doigt sur l’interrupteur ou brancher
des outils dont l’interrupteur est en position marche est
source d’accidents.
d) Enlevez tout outil de réglage ou toute clé avant de
mettre l’appareil en fonctionnement. Une clé ou un
outil se trouvant sur une partie en rotation peut causer
des blessures.
e) Ne surestimez pas vos capacités. Veillez à garder
toujours une position stable et équilibrée. Ceci vous
permet de mieux contrôler l’appareil dans des situations
inattendues.
f) Portez des vêtements appropriés. Ne portez pas
de vêtements amples ni de bijoux. Maintenez
cheveux, vêtements et gants éloignés des parties
de l’appareil en rotation. Des vêtements amples, des
bijoux ou des cheveux longs peuvent être happés par
des pièces en mouvement.
g) Si des dispositifs servant à aspirer ou à recueillir
sont correctement utilisés. L’utilisation des collecteurs
de poussière réduit les dangers dus aux poussières.
4) UTILISATION ET EMPLOI SOIGNEUX DE L’OUTIL
ELECTROPORTATIF
a) Ne surchargez pas l’appareil. Utilisez l’outil
Avec
l’outil électroportatif approprié, vous travaillerez mieux
et avec plus de sécurité à la vitesse pour laquelle il est
prévu.
14
Assurez-vous des forces en jeu consécutives au
blocage (spécialement durant le perçage des métaux);
utilisez toujours la poignée auxiliaire K 2et
adoptez une position de travail stable et sûre
Lorsque vous rangez votre outil, le moteur doit être
coupé et les pièces mobiles complètement arrêtées
3Veuillez lire le mode d’emploi avant d’utiliser l’outil
4Double-isolation (ne nécessite pas de mise à la terre)
5Ne jetez pas l’outil dans les ordures ménagères
UTILISATION
Marche/arrêt 6
Blocage de l’interrupteur pour marche continue 7
Réglage de la vitesse pour démarrage doux 8
Réglage de la vitesse maximum 9
La molette B 2vous permet de régler sans paliers la
vitesse maximum de minimum au maximum
Inversion du sens de rotation q
-quand l’outil n’est pas réglé exactement sur la position
gauche/droite, il ne peut être mis en marche
!inversez uniquement le sens de rotation lorsque
l’outil est à l’arrêt complet
Sélection du mode de fonctionnement w
-appuyez sur le bouton E pour débloquer le
commutateur F
-sélectionnez le mode de fonctionnement de votre
choix en tournant le commutateur F jusqu'à ce qu'il
se bloque
!ne commencez à travailler que lorsque le
commutateur F est bloqué
1 = vitesse lente pour visser et percer de larges
diamètres
2 = vitesse élevée pour percer de petits diamètres
3 = perçage de percussion
4 = ciselage avec ciseau rotatif
5 = ciselage avec ciseau xe
!sélectionnez le mode de fonctionnement
uniquement lorsque l’outil n’est pas sous tension
-le mécanisme de martelage est déclenché par une
légère pression sur l’outil lorsque la mèche est en
contact avec le matériau à travailler
-de performants résultats de martelage ne sont
obtenus que par une légère pression sur l’outil; une
pression plus important n’accroît en aucun cas les
performances de perçage
Ciselage avec ciseau rotatif e
!
-sélectionnez le mode de ciselage "rotatif"
Ciselage avec ciseau xe r
!
-sélectionnez le mode de ciselage "rotatif"
-placez le ciseau dans la position souhaitée
-sélectionnez le mode de ciselage "xe"
Changement des embouts t
!nettoyez l’accessoire SDS+ avant l’emploi et le
graissez légèrement
-tirez sur le mandrin SDS+ G et insérez l'accessoire
tout en l'enfonçant en tournant jusqu'à ce qu'il
s'enclenche; l’accessoire se bloque de lui-même
Utilisez un câble de prolongement complètement
déroulé et de bonne qualité d'une capacité de 16 A
Faites attention aux vis, clous ou autres éléments qui
pourraient se trouver dans la pièce à travailler et qui
risqueraient d’endommager très fortement votre outil;
enlevez-les avant de commencer le travail
Fixez solidement la pièce à travailler (une pièce xée
à l'aide de dispositifs de xation est davantage assurée
que si elle était tenue à la main)
la présence de conduites électriques ou bien
s’adresser à la société locale de distribution (un
contact avec des lignes électriques peut provoquer
un incendie et une décharge électrique; le fait
d’endommager une conduite de gaz peut entraîner une
explosion; le fait d’endommager une conduite d’eau
peut entraîner des dégâts matériels ou causer une
décharge électrique)
La poussière de matériaux, tels que la peinture
contenant du plomb, certaines espèces de bois,
certains minéraux et diérents métaux, peut être
nocive (le contact avec la poussière ou son inhalation
peut provoquer des réactions allergiques et/ou
des maladies respiratoires chez l'opérateur ou des
personnes se trouvant à proximité); portez un masque
antipoussières et travaillez avec un appareil
de dépoussiérage lorsqu’il est possible d’en
connecter un
Certains types de poussières sont classiés comme
étant cancérigènes (tels que la poussière de chêne
ou de hêtre), en particulier en combinaison avec des
additifs de traitement du bois; portez un masque
antipoussières et travaillez avec un appareil
de dépoussiérage lorsqu’il est possible d’en
connecter un
Suivez les directives nationales relatives au
dépoussiérage pour les matériaux à travailler
Portez des protections auditives (l'exposition aux
bruits peut provoquer une perte de l’audition)
Utilisez la(les) poignée(s) auxiliaire(s) fournie(s)
(la perte de contrôle peut provoquer des
blessures)
Tenez l’outil par les surfaces de préhension
isolées, lors de la réalisation d’une opération au
cours de laquelle l’accessoire de coupe peut entrer
en contact avec un câblage non apparent ou son
propre câble d’alimentation (le contact avec un l
sous tension peut également mettre sous tension les
parties métalliques de l’outil électrique et provoquer un
choc électrique sur l’opérateur)
Tenez toujours le câble éloigné des parties mobiles de
l΄outil
En cas de dysfonctionnement électrique ou mécanique,
mettez directement l’outil hors service et débranchez
la che
Si le câble est endommagé ou rompu pendant le travail,
n'y touchez pas, mais débranchez immédiatement la
prise
En cas de blocage de la mèche (générant une
contre-réaction violente et dangereuse), éteignez
immédiatement l’outil
15
Si, malgré tous les soins apportés à la fabrication et
au contrôle de l’outil, celui ci devait avoir un défaut,
la réparation ne doit être conée qu’à une station de
service après-vente agréée pour outillage SKIL
-retournez l’outil non démonté avec votre preuve
d’achat au revendeur ou au centre de service après-
vente SKIL le plus proche (les adresses ainsi que la
vue éclatée de l’outil gurent sur www.skil.com)
ENVIRONNEMENT
Ne jetez pas les outils électriques, les accessoires
(pour
les pays européens uniquement)
-conformément à la directive européenne 2012/19/EG
relative aux déchets d'équipements électriques ou
électroniques, et à sa transposition dans la législation
nationale, les outils électriques usés doivent être
collectés séparément et faire l'objet d'un recyclage
respectueux de l’environnement
-le symbole 5vous le rappellera au moment de la
mise au rebut de l'outil
DÉCLARATION DE CONFORMITE
Marteau perforateur 1036
Caractéristiques techniques 1
Nous déclarons sous notre propre responsabilité que
le produit décrit sous "Caractéristiques techniques"
est en conformité avec les normes ou documents
normatifs suivants: EN 60745, EN 61000, EN 55014,
conformément aux termes des réglementations en
vigueur 2004/108/CE (jusqu’au 19.04.2016), 2014/30/
UE (à partir du 20.04.2016), 2006/42/CE, 2011/65/UE
Dossier technique auprès de: SKIL Europe BV (PT-
SEU/ENG1), 4825 BD Breda, NL
16.05.2013
SKIL Europe BV, 4825 BD Breda, NL
Marijn van der Hoofden
Operations & Engineering
Olaf Dijkgraaf
Approvals Manager
13
20.07.2015
BRUIT/VIBRATION
Mesuré selon EN 60745 le niveau de la pression
sonore de cet outil est 88,5 dB(A) et le niveau de la
puissance sonore 99,5 dB(A) (déviation standard: 3
dB), et la vibration .(somme vectorielle des trois axes
directionnels; incertitude K = 1,5 m/s²)
.pendant le martelage au béton 15,3 m/s²
.pendant le burinage 7,9 m/s²
Le niveau de vibrations émises a été mesuré
conformément à l'essai normalisé de la norme EN
60745; il peut être utilisé pour comparer plusieurs
outils et pour réaliser une évaluation préliminaire de
l'exposition aux vibrations lors de l'utilisation de l'outil
pour les applications mentionnées
-l'utilisation de l'outil dans d'autres applications, ou
avec des accessoires diérents ou mal entretenus,
peut considérablement augmenter le niveau
d'exposition
-tirez sur l’accessoire pour contrôler qu’il est bien
bloqué
-retirez l'accessoire en tirant sur le mandrin SDS+ G
!l’accessoire SDS+ doit rester mobile ce qui
de l’accessoire se fait automatiquement durant
l’opération sans que la précision du perçage ne
!ne pas utilisez des embouts/ciseaux avec une
queue endommagée
Pour le perçage dans le bois, le métal et les matières
plastiques ainsi que pour le vissage utilisez le mandrin
auto-serrant H y
!
-tirez sur la douille de verrouillage J et insérez le
mandrin H tout en l΄enfonçant et tournant jusqu'à ce
qu'il s'enclenche
-relâchez la douille de verrouillage J
-tirez sur le mandrin H pour contrôler qu’il est bien
bloqué
-selectionnez la fonction perçage normal avec
l’interrupteur F 2(uniquement lorsque l’outil n’est
)
Embrayage de sécurité
En cas de blocage de l’accessoire, l’entraînement de
l’arbre est interrompu (générant un bruit de crécelle)
-débranchez immédiatement l’outil
-retirez l’accessoire bloqué
-remettez en marche l’outil
Réglage de la profondeur de perçage u
Tenue et guidage de l’outil i
!
la(les) zone(s) de couleur grise
-utilisez toujours la poignée auxiliaire K (peut être
réglée comme illustré)
-tenez les fentes de ventilation dégagées
-ne pas appuyez trop fortement sur l'outil; laissez l'outil
travailler pour vous
CONSEILS D’UTILISATION
Utilisez les embouts appropriés o
!utilisez seulement des embouts/ciseaux bien
Quand vous perçez des métaux ferreux
-pour faire un gros trou, faites un avant-trou plus petit
-lubriez le foret de temps en temps
Quand vous devez visser une vis près d’une arête
de bois ou à la n d’une coupe transversale, il est
préférable de faire un avant-trou an d’éviter de faire
craquer le bois
Perçage sans éclat en bois p
Perçage sans poussières dans les murs a
Perçage sans poussières dans les plafonds s
Perçage des carreaux sans glisser d
Pour des suggestions complémentaires voyez
www.skil.com
Cet outil n'est pas conçu pour un usage professionnel
Gardez toujours votre outil et le câble propres
(spécialement les aérations L 2)
!
16
elektrischen Schlag, Brand und/oder schwere Verletzungen
verursachen. Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf. Der in den
Sicherheitshinweisen verwendete Begri "Elektrowerkzeug"
bezieht sich auf netzbetriebene Elektrowerkzeuge (mit
Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne
Netzkabel).
1) ARBEITSPLATZSICHERHEIT
a) Halten Sie Ihren Arbeitsbereich sauber und
gut beleuchtet. Unordnung oder unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Gerät nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube
Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während
der Benutzung des Elektrowerkzeugs fern. Bei
Ablenkung können Sie die Kontrolle über das Gerät
verlieren.
2) ELEKTRISCHE SICHERHEIT
a) Der Anschlussstecker des Gerätes muss in die
Steckdose passen. Der Stecker darf in keiner
Weise verändert werden.Verwenden Sie keine
Adapterstecker gemeinsam mit schutzgeerdeten
Geräten. Unveränderte Stecker und passende
Steckdosen verringern das Risiko eines elektrischen
Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
und Kühlschränken. Es besteht ein erhöhtes Risiko
durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Gerät von Regen oder Nässe fern.
Das Eindringen von Wasser in ein Elektrogerät erhöht
das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das
Gerät zu tragen, aufzuhängen oder um den Stecker
aus der Steckdose zu ziehen. Halten Sie das
Kabel fern von Hitze, Öl, scharfen Kanten oder
sich bewegenden Geräteteilen. Beschädigte oder
verwickelte Kabel erhöhen das Risiko eines elektrischen
Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden Sie nur Verlängerungskabel,
die auch für den Außenbereich zugelassen sind.
Die Anwendung eines für den Außenbereich geeigneten
Verlängerungskabels verringert das Risiko eines
elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges
in feuchter Umgebung nicht vermeidbar ist,
verwenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters
vermindert das Risiko eines elektrischen Schlages.
3) SICHERHEIT VON PERSONEN
a) Seien Sie aufmerksam, achten Sie darauf, was Sie
tun, und gehen Sie mit Vernunft an die Arbeit mit
einem Elektrowerkzeug. Benutzen Sie das Gerät
von Drogen, Alkohol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch des
Gerätes kann zu ernsthaften Verletzungen führen.
-la mise hors tension de l'outil et sa non-utilisation
pendant qu'il est allumé peuvent considérablement
réduire le niveau d'exposition
!
accessoires, en gardant vos mains chaudes et en
structurant vos schémas de travail
Bohrhammer 1036
EINLEITUNG
Das Werkzeug ist bestimmt zum Hammerbohren in
Beton, Ziegel und Stein sowie für leichte Meißelarbeiten;
zum Bohren in Holz, Metall und Kunststo sowie für
Schraubarbeiten sollte spezisches Zubehör verwendet
werden
Das Hammerbohr-System bei diesem Werkzeug
übertrit bei weitem alle Schlagbohrmaschinen beim
Bohren in Beton
Dieses Werkzeug eignet sich nicht für den
professionellen Einsatz
Dieses Werkzeug erlaubt den Gebrauch jedes normalen
SDS+ Zubehörs
Bitte diese Bedienungsanleitung sorgfältig lesen und
aufbewahren 3
TECHNISCHE DATEN 1
.Einzelschlagstärke entsprechend EPTA-Procedure
05/2009 -> Wert noch nicht verfügbar
WERKZEUGKOMPONENTEN 2
A Schalter zum Ein-Aus-Schalten
und zur Drehzahlregelung
B Rad zur Maximalgeschwindigkeits-Kontrolle
C Knopf zum Feststellen des Schalters
D Hebel zum Umschalten der Drehrichtung
E Entriegelungstaste
F Schalter zum Wählen der Betriebsart
G SDS+ Bohrfutter
H Schnellspann-Bohrfutter
J Verriegelungshülse
K Zusatzgri
L Lüftungsschlitze
SICHERHEIT
ALLGEMEINE SICHERHEITSHINWEISE
ACHTUNG! Lesen Sie alle Sicherheitshinweise
und Anweisungen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen können
17
Funktion des Gerätes beeinträchtigt ist. Lassen
Sie beschädigte Teile vor dem Einsatz des Geräts
reparieren. Viele Unfälle haben ihre Ursache in
schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind
leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeugen für
andere als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
5) SERVICE
a)
reparieren. Damit wird sichergestellt, dass die
Sicherheit des Geräts erhalten bleibt.
SICHERHEITSHINWEISE FÜR BOHRHAMMER
ALLGEMEINES
Stets nachprüfen, daß die Netzspannung mit der auf
dem Typenschild des Werkzeuges angegebenen
Spannung übereinstimmt
Der Benutzer dieses Werkzeuges sollte älter als 16
Jahre sein
Bearbeiten Sie kein asbesthaltiges Material (Asbest
gilt als krebserregend)
Werkzeug nicht weiter verwenden, wenn das
Kabel beschädigt ist; lassen Sie dieses von einem
anerkannten Elektrofachmann ersetzen
Ziehen Sie grundsätzlich den Netzstecker, bevor
Sie beliebige Änderungen an den Einstellungen
oder einen Zubehörwechsel vornehmen
ZUBEHÖR
SKIL kann nur dann die einwandfreie Funktion des
Werkzeuges zusichern, wenn Original-Zubehör
verwendet wird
Nur Zubehör verwenden, dessen zulässige
Drehzahl mindestens so hoch ist wie die höchste
Leerlaufdrehzahl des Werkzeuges
VOR DER ANWENDUNG
Bei Benutzung von Verlängerungskabeln ist darauf zu
achten, daß das Kabel vollständig abgerollt ist und eine
Kapazität von 16 A hat
Beschädigungen durch Schrauben, Nägel und
ähnliches an Ihrem Werkstück vermelden; diese vor
Arbeitsbeginn entfernen
Sichern Sie das Werkstück (ein mit
Spannvorrichtungen oder Schraubstock festgehaltenes
Werkstück ist sicherer gehalten als mit der Hand)
Verwenden Sie geeignete Suchgeräte,
um verborgene Versorgungsleitungen
aufzuspüren, oder ziehen Sie die örtliche
Versorgungsgesellschaft hinzu (Kontakt mit
Elektroleitungen kann zu Feuer und elektrischem
Schlag führen; Beschädigung einer Gasleitung kann
zur Explosion führen; Eindringen in eine Wasserleitung
verursacht Sachbeschädigung oder kann einen
elektrischen Schlag verursachen)
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je
nach Art und Einsatz des Elektrowerkzeuges, verringert
das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte
Inbetriebnahme.Vergewissern Sie sich, dass das
Elektrowerkzeug ausgeschaltet ist, bevor Sie
es an die Stromversorgung und/oder den Akku
anschließen, es aufnehmen oder tragen. Wenn Sie
beim Tragen des Elektrowerkzeuges den Finger am
Schalter haben oder das Gerät eingeschaltet an die
Stromversorgung anschließen, kann dies zu Unfällen
führen.
d) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das Gerät
einschalten. Ein Werkzeug oder Schlüssel, der sich
in einem drehenden Geräteteil bendet, kann zu
Verletzungen führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für einen
sicheren Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das Gerät in
unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie
keine weite Kleidung oder Schmuck. Halten Sie
Haare, Kleidung und Handschuhe fern von sich
bewegenden Teilen. Lockere Kleidung, Schmuck
oder lange Haare können von sich bewegenden Teilen
erfasst werden.
g)
montiert werden können, vergewissern Sie
sich, dass diese angeschlossen sind und
richtig verwendet werden. Verwendung einer
Staubabsaugung verringert Gefährdungen durch Staub.
4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON
ELEKTROWERKZEUGEN
a) Überlasten Sie das Gerät nicht. Verwenden Sie für
Ihre Arbeit das dafür bestimmte Elektrowerkzeug.
Mit dem passenden Elektrowerkzeug arbeiten Sie
besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das sich
nicht mehr ein- oder ausschalten lässt, ist gefährlich und
muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose
und/oder entfernen Sie den Akku, bevor Sie
Geräteeinstellungen vornehmen, Zubehörteile
wechseln oder das Gerät weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten
Start des Geräts.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf. Lassen
Sie Personen das Gerät nicht benutzen, die mit
diesem nicht vertraut sind oder diese Anweisungen
nicht gelesen haben. Elektrowerkzeuge sind
gefährlich, wenn Sie von unerfahrenen Personen
benutzt werden.
e)
Sie, ob bewegliche Geräteteile einwandfrei
funktionieren und nicht klemmen, ob Teile
gebrochen oder so beschädigt sind, dass die
18
Umschalten der Drehrichtung q
-wenn die links/rechts Position nicht richtig einrastet,
kann der Schalter A nicht betätigt werden
!Drehrichtung nur dann umschalten, wenn das
Werkzeug vollkommen stillsteht
Wählen der Betriebsart w
-Taste E drücken um Schalter F zu entriegeln
-Schalter F in die gewünschte Betriebsart drehen, bis
er einrastet
!nur mit der Arbeit anfangen, wenn Schalter F
verriegelt ist
1 = niedrige Drehzahl zum Schrauben und Bohren von
großen Durchmessern
2 = hohe Drehzahl zum Bohren von kleinen
Durchmessern
3 = Schlagbohren
4 = Meißeln mit rotierendem Meißel
5 = Meißeln mit feststehendem Meißel
!Betriebsart nur wählen wenn das Werkzeug
ausgeschaltet und der Netzstecker gezogen ist
-der Hammerbohr-Mechanismus wird durch einen
leichten Druck auf das Werkzeug eingeschaltet, wenn
der Bohrer in Kontakt mit dem Werkstück kommt
-beste Hammerbohrergebnisse können nur durch
einen leichten Druck auf das Werkzeug erzielt werden;
größerer Druck verbessert nicht das Bohrergebnis
Meißeln mit rotierendem Meißel e
!das Werkzeug ausschalten und den Netzstecker
ziehen
-die Betriebsart für "rotierendes" Meißeln wählen
Meißeln mit feststehendem Meißel r
!das Werkzeug ausschalten und den Netzstecker
ziehen
-die Betriebsart für "rotierendes" Meißeln wählen
-den Meißel in die gewünschte Stellung bringen
-die Betriebsart für "feststehendes" Meißeln wählen
Wechseln von Bits t
!SDS+ Zubehör vor Einsetzen reinigen und leicht
fetten
-SDS+ Bohrfutter G zurückziehen und das Zubehör
drehend und hineinschiebend bis zum Einrasten
einführen; das Zubehör verriegelt sich selbsttätig
-Verriegelung durch Ziehen am Zubehör prüfen
-Zubehör entfernen durch Zurückziehen des SDS+
Bohrfutters G
!das SDS+ Zubehör muß frei beweglich sein,
wodurch beim Leerlauf eine Rundlaufabweichung
entsteht, die sich beim Bohren selbsttätig
Genauigkeit des Bohrlochs
!keine Bits/Meißel mit beschädigtem Schaft
benutzen
Zum Bohren in Holz, Metall und Kunststo sowie zum
Schrauben Schnellspann-Bohrfutter H yverwenden
!zuerst SDS+ Bohrfutter G entfernen
-Verriegelungshülse J zurückziehen und das Bohrfutter
H drehend und hineinschiebend bis zum Einrasten
einführen
-Verriegelungshülse J loslassen
-Verriegelung durch Ziehen am Bohrfutter H prüfen
-Schalter F 2auf Normalbohren stellen (nur
betätigen wenn das Werkzeug ausgeschaltet und
der Netzstecker gezogen ist)
Staub von Materialien wie Farbe, die Blei enthält,
einigen Holzarten, Mineralien und Metall kann schädlich
sein (Kontakt mit oder Einatmen des Staubs kann zu
allergischen Reaktionen und/oder Atemwegskrankheiten
beim Bediener oder Umstehenden führen); tragen
Sie eine Staubmaske und arbeiten Sie mit einem
Staubabsaugungssystem, wenn ein solches
angeschlossen werden kann
Bestimmte Arten von Staub sind als karzinogen
klassiziert (beispielsweise Eichen- und
Buchenholzstaub), insbesondere in Verbindung mit
Zusätzen für die Holzvorbehandlung; tragen Sie
eine Staubmaske und arbeiten Sie mit einem
Staubabsaugungssystem, wenn ein solches
angeschlossen werden kann
Beachten Sie die für Ihr verwendetes
Verbrauchsmaterial gültigen nationalen
Staubschutzvorgaben
WÄHREND DER ANWENDUNG
Tragen Sie Gehörschutz (die Einwirkung von Lärm
kann Gehörverlust bewirken)
Benutzen Sie mit dem Werkzeug gelieferte
(der Verlust der Kontrolle kann zu
Verletzungen führen)
Halten Sie das Elektrowerkzeug an den isolierten
bei denen das Einsatzwerkzeug verborgene
kann (der Kontakt mit einer spannungsführenden
Leitung kann auch Metallteile des Elektrowerkzeuges
unter Spannung setzen und zu einem elektrischen
Schlag führen)
Das Kabel immer von umlaufenden Teilen des
Werkzeuges fernhalten
Bei elektrischer oder mechanischer Fehlfunktion das
Werkzeug sofort ausschalten und den Netzstecker
ziehen
Wird bei der Arbeit das Kabel beschädigt oder
durchtrennt, Kabel nicht berühren, sondern sofort den
Netzstecker ziehen
Im Falle des unerwarteten Blockierens des Bohrers (mit
einer ruckartigen gefährlichen Reaktion), das Werkzeug
sofort abschalten
Beachten Sie die auftretenden Kräfte beim Blockieren
(besonders beim Bohren in Metall); das Werkzeug
2festhalten und einen
sicheren Stand einnehmen
NACH DER ANWENDUNG
Sobald Sie sich von Ihrem Werkzeug entfernen, sollte
dieses ausgeschaltet werden und die sich bewegenden
Teile vollkommen zum Stillstand gekommen sein
ERKLÄRUNG DER SYMBOLE AUF DEM WERKZEUG
3Die Bedienungsanleitung vor dem Gebrauch lesen
4Doppelte Isolierung (kein Erdleiter erforderlich)
5Das Werkzeug nicht in den Hausmüll werfen
BEDIENUNG
Ein-/Aus-Schalten 6
Arretierung des Schalters für Dauerlauf 7
Drehzahlregulierung für Sanftanlauf 8
Maximalgeschwindigkeits-Kontrolle 9
Mit dem Rad B 2wird die Maximalgeschwindigkeit
stufenlos von minimal bis maximal eingestellt
19
Bohrhammer 1036
Technische Daten 1
Wir erklären in alleiniger Verantwortung, daß das
unter "Technische Daten" beschriebene Produkt mit
den folgenden Normen oder normativen Dokumenten
übereinstimmt: EN 60745, EN 61000, EN 55014, gemäß
den Bestimmungen der Richtlinien 2004/108/EG (bis
19.04.2016), 2014/30/EU (ab 20.04.2016), 2006/42/EG,
2011/65/EU
Technische Unterlagen bei: SKIL Europe BV (PT-SEU/
ENG1), 4825 BD Breda, NL
16.05.2013
SKIL Europe BV, 4825 BD Breda, NL
Marijn van der Hoofden
Operations & Engineering
Olaf Dijkgraaf
Approvals Manager
13
20.07.2015
GERÄUSCH/VIBRATION
Gemessen gemäß EN 60745 beträgt der
Schalldruckpegel dieses Gerätes 88,5 dB(A) und der
Schalleistungspegel 99,5 dB(A) (Standardabweichung:
3 dB), und die Vibration .(Vektorsumme dreier
Richtungen; Unsicherheit K = 1,5 m/s²)
.beim Hammerbohren in Beton 15,3 m/s²
.beim Meißeln 7,9 m/s²
Die Vibrationsemissionsstufe wurde mit einem
standardisierten Test gemäß EN 60745 gemessen; Sie
kann verwendet werden, um ein Werkzeug mit einem
anderen zu vergleichen und als vorläuge Beurteilung
der Vibrationsexposition bei Verwendung des
Werkzeugs für die angegebenen Anwendungszwecke
-die Verwendung des Werkzeugs für andere
Anwendungen oder mit anderem oder schlecht
gewartetem Zubehör kann die Expositionsstufe
erheblich erhöhen
-Zeiten, zu denen das Werkzeug ausgeschaltet ist,
oder wenn es läuft aber eigentlich nicht eingesetzt
wird, können die Expositionsstufe erheblich
verringern
!schützen Sie sich vor den Auswirkungen der
Vibration durch Wartung des Werkzeugs und
des Zubehörs, halten Sie Ihre Hände warm und
organisieren Sie Ihren Arbeitsablauf
Boorhamer 1036
INTRODUCTIE
Deze machine is bestemd voor het hamerboren in
beton, baksteen en steen alsmede voor licht beitelwerk;
voor het boren in hout, metaal en kunststof en voor
het in- en uitdraaien van schroeven moeten specieke
accessoires gebruikt worden
Het hamer-systeem in deze machine overtreft de beton-
boorprestatie van iedere traditionele klopboormachine
Sicherheitskupplung
Blockiert das Zubehör, wird der Antrieb zur Spindel
unterbrochen (schlagendes Geräusch)
-das Werkzeug sofort abschalten
-blockiertes Zubehör entfernen
-das Werkzeug wieder anschalten
Einstellen der Bohrtiefe u
Halten und Führen des Werkzeuges i
!Werkzeug beim Arbeiten immer am grauen
-
(kann laut Darstellung geregelt werden)
-halten Sie die Lüftungsschlitze oen
-nicht zu viel Druck auf das Werkzeug ausüben; lassen
Sie das Werkzeug für Sie arbeiten
ANWENDUNGSHINWEISE
Die entsprechenden Bits verwenden o
!nur scharfe Bits/Meißel benutzen
Beim Bohren in Eisenmetallen
-kleines Loch vorbohren wenn ein größeres Loch
benötigt ist
-Bits gelegentlich mit Öl einfetten
Beim Eindrehen einer Schraube am Ende oder
Kopfstück eines Holzes sollte ein Loch vorgebohrt
werden um ein Spalten des Holzes zu vermeiden
Splitterfreies Bohren in Holz p
Staubfreies Bohren in Mauern a
Staubfreies Bohren in Decken s
Bohren in Fliesen ohne auszurutschen d
Für mehr Tips siehe www.skil.com
WARTUNG / SERVICE
Dieses Werkzeug eignet sich nicht für den
professionellen Einsatz
Halten Sie Werkzeug und Kabel immer sauber
(insbesondere die Lüftungsschlitze L 2)
!Netzstecker vor dem Säubern ziehen
Sollte das Elektrowerkzeug trotz sorgfältiger
Herstellungs- und Prüfverfahren einmal ausfallen, ist die
Reparatur von einer autorisierten Kundendienststelle für
SKIL-Elektrowerkzeuge ausführen zu lassen
-das Werkzeug unzerlegt, zusammen mit dem
Kaufbeleg, an den Lieferer oder die nächste SKIL-
Vertragswerkstätte senden (die Anschriften so wie die
Ersatzteilzeichnung des Werkzeuges nden Sie unter
www.skil.com)
UMWELT
Elektrowerkzeuge, Zubehör und Verpackungen
nicht in den Hausmüll werfen (nur für EU-Länder)
-gemäss Europäischer Richtlinie 2012/19/EG über
Elektro- und Elektronik- Altgeräte und Umsetzung in
nationales Recht müssen nicht mehr gebrauchsfähige
Elektrowerkzeuge getrennt gesammelt und einer
umweltgerechten Wiederververtung zugeführt werden
-hieran soll Sie Symbol 5erinnern
20
een verhoogd risico door een elektrische schok
wanneer uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en
vocht. Het binnendringen van water in het elektrische
gereedschap vergroot het risico van een elektrische
schok.
d) Gebruik de kabel niet voor een verkeerd doel, om
het gereedschap te dragen of op te hangen of om
de stekker uit het stopcontact te trekken. Houd de
kabel uit de buurt van hitte, olie, scherpe randen
en bewegende gereedschapdelen. Beschadigde of
in de war geraakte kabels vergroten het risico van een
elektrische schok.
e) Wanneer u buitenshuis met elektrisch gereedschap
werkt, dient u alleen verlengkabels te gebruiken
die voor gebruik buitenshuis zijn goedgekeurd.
Het gebruik van een voor gebruik buitenshuis geschikte
verlengkabel beperkt het risico van een elektrische
schok.
f) Als het gebruik van het elektrische gereedschap
in een vochtige omgeving onvermijdelijk is, dient
u een aardlekschakelaar te gebruiken. Het gebruik
van een aardlekschakelaar vermindert het risico van een
elektrische schok.
3) VEILIGHEID VAN PERSONEN
a) Wees alert, let goed op wat u doet en ga met
verstand te werk bij het gebruik van het elektrische
gereedschap. Gebruik het gereedschap niet
wanneer u moe bent of onder invloed staat van
drugs, alcohol of medicijnen. Een moment van
onoplettendheid bij het gebruik van het gereedschap
kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting en
altijd een veiligheidsbril. Het dragen van persoonlijke
beschermende uitrusting zoals een stofmasker,
slipvaste werkschoenen, een veiligheidshelm of
gehoorbescherming, afhankelijk van de aard en het
gebruik van het elektrische gereedschap, vermindert het
risico van verwondingen.
c) Voorkom per ongeluk inschakelen. Controleer
dat het elektrische gereedschap uitgeschakeld is
voordat u de stekker in het stopcontact steekt of
de accu aansluit en voordat u het gereedschap
oppakt of draagt. Wanneer u bij het dragen van het
elektrische gereedschap uw vinger aan de schakelaar
hebt of wanneer u het gereedschap ingeschakeld op de
stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels
voordat u het gereedschap inschakelt. Een
instelgereedschap of sleutel in een draaiend deel van
het gereedschap kan tot verwondingen leiden.
e) Probeer niet ver te reiken. Zorg ervoor dat u stevig
staat en steeds in evenwicht blijft. Daardoor kunt u
het gereedschap in onverwachte situaties beter onder
controle houden.
f) Draag geschikte kleding. Draag geen loshangende
kleding of sieraden. Houd haren, kleding en
handschoenen uit de buurt van bewegende delen.
Loshangende kleding, sieraden en lange haren kunnen
door bewegende delen worden meegenomen.
g)
voorzieningen kunnen worden gemonteerd, dient u
Deze machine is niet bedoeld voor professioneel
gebruik
Deze machine is zo ontworpen, dat alle standaard
SDS+ accessoires gebruikt kunnen worden
Lees en bewaar deze gebruiksaanwijzing 3
TECHNISCHE GEGEVENS 1
.Slagkracht overeenkomstig EPTA-Procedure 05/2009 ->
waarde nog niet beschikbaar
2
A Schakelaar voor aan/uit en toerentalregeling
B Instelwieltje voor maximum-snelheid/koppel
C Knop voor vastzetten van schakelaar
D Pal voor omschakelen van draairichting
E Ontgrendelingsknop
F Knop voor selecteren van functie-stand
G SDS+ boorkop
H Zelfspannende boorkop
J Vergrendelingshuls
K Extra handgreep
L Ventilatie-openingen
VEILIGHEID
ALGEMENE VEILIGHEIDSVOORSCHRIFTEN
LET OP! Lees alle veiligheidswaarschuwingen
en alle voorschriften. Als de waarschuwingen en
voorschriften niet worden opgevolgd, kan dit een elektrische
schok, brand of ernstig letsel tot gevolg hebben. Bewaar
alle waarschuwingen en voorschriften voor toekomstig
gebruik. Het in de waarschuwingen gebruikte begrip
"elektrisch gereedschap" heeft betrekking op elektrische
gereedschappen voor gebruik op het stroomnet (met
netsnoer) en op elektrische gereedschappen voor gebruik
met een accu (zonder netsnoer).
1) VEILIGHEID VAN DE WERKOMGEVING
a) Houd uw werkomgeving schoon en opgeruimd.
Een rommelige of onverlichte werkomgeving kan tot
ongevallen leiden.
b) Werk met het gereedschap niet in een omgeving
met explosiegevaar waarin zich brandbare
Elektrische
gereedschappen veroorzaken vonken die het stof of de
dampen tot ontsteking kunnen brengen.
c) Houd kinderen en andere personen tijdens het
gebruik van het elektrische gereedschap uit de
buurt. Wanneer u wordt afgeleid, kunt u de controle
over het gereedschap verliezen.
2) ELEKTRISCHE VEILIGHEID
a) De aansluitstekker van het gereedschap moet
in het stopcontact passen. De stekker mag in
geen geval worden veranderd. Gebruik geen
adapterstekkers in combinatie met geaarde
gereedschappen. Onveranderde stekkers en
passende stopcontacten beperken het risico van een
elektrische schok.
b) Voorkom aanraking van het lichaam met
geaarde oppervlakken, bijvoorbeeld van buizen,
verwarmingen, fornuizen en koelkasten. Er bestaat
Other manuals for 1036
1
Table of contents
Languages:
Other Skil Rotary Hammer manuals
