sky-tec TEC 450 User manual

6 CHANNEL PROFESSIONAL MIXER
TEC 450
172.904
Instruction Manual
Gebruiksaanwijzing
Mode d’Emploi
Gebrauchsanleitung
Brugsanvisning

Layout:

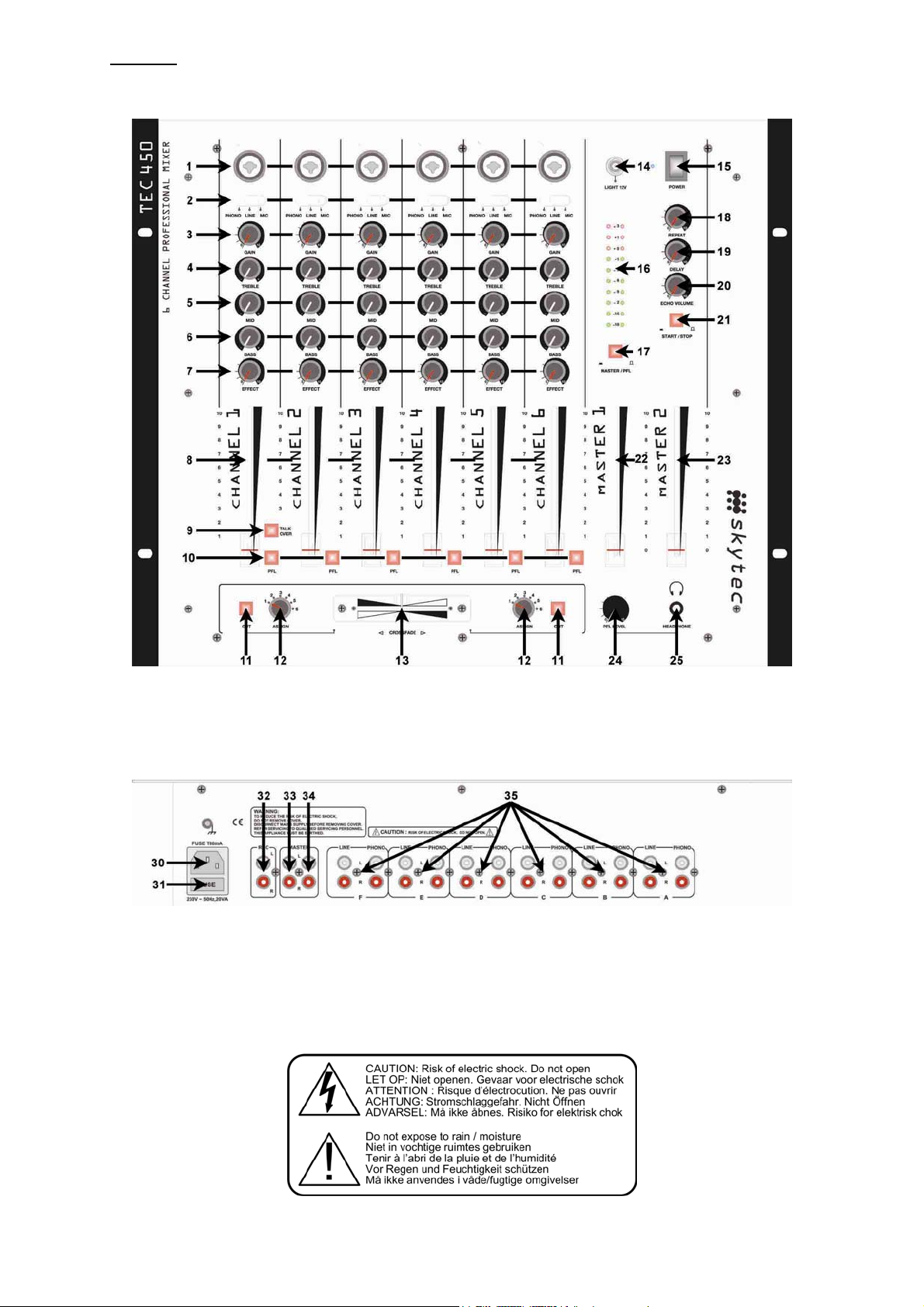

Front Panel / Voorzijde / Façade / Frontseite / Forside
Rear Panel / Achterzijde / Arrière / Rückseite / Bagside

NL
Hartelijk dank voor de aanschaf van onze Skytec mengpaneel.
Lees deze gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen.
WAARSCHUWING:
- Lees altijd eerst de gebruiksaanwijzing voordat u een apparaat gaat gebruiken.
- Bewaar de handleiding zodat elke gebruiker hem eerst kan doorlezen.
- Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt
opsturen om beschadigingen te voorkomen.
- Alleen voor gebruik binnenshuis.
- Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen.
- In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit
apparaat.
- Bij het verwijderen van de stekker uit het stopcontact nooit aan het netsnoer trekken.
- Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
- Indien de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door
een vakman hersteld te worden.
- Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker
NOOIT in het stopcontact worden geplaatst én het apparaat NOOIT worden ingeschakeld. Neem
in dit geval contact op met Skytronic BV.
- Reparatie aan het apparaat dient te geschieden door resp. een vakman en een deskundige.
- Sluit het apparaat alléén aan op een 230Vac/50Hz geaard stopcontact, verbonden met een 10-
16A meterkastgroep.
- Toestel niet opstellen in de buurt van warmte bronnen zoals verwarming etc.
- Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat een poos niet
gebruikt wordt.
- Bij hergebruik kan condensatiewater gevormd worden; laat het apparaat eerst op
kamertemperatuur komen.
- Om ongevallen in bedrijven te voorkomen moét rekening worden gehouden met de daarvoor
geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
- Het apparaat buiten bereik van kinderen houden.
- Zorg er altijd voor dat wanneer het apparaat wordt ingeschakeld dat alle kanaalschuiven en het
mastervolume op minimaal staan.
- Regel de kanaalschuiven met beleid, snelle variatie kunnen de luidsprekers beschadigen doorat
de versterker gaat clippen.
- Zorg ervoor dat de versterker nooit gaat clippen: Dit gebeurt wanneer de clip leds, meestal op het
front van de versterker, opgaan lichten. Regel het volume dusdanig in dat dit niet gebeurt.
- Schakel een versterker altijd als laatste aan en schakelt hem als eerste uit.
- Gebruik geen schoonmaak spray om de schuifregelaars te reinigen. Restanten van deze spray
veroorzaken dat smeer en stof ophopen in de regelaars. Bij storing raadpleeg een deskundige.
ALGEMENE BESCHRIJVING
De TEC 450 Stereo Pro Mixer beschikt over zes ingangskanalen met een driebands
frequentieregeling, allen schakelbaar tussen LINE, PHONO en MIC.. De MASTER uitgang heeft een
schuifregelaar met een LED VU sterkte-indicator voor een nauwkeurige instelling van het
signaalniveau naar de eindversterker. De ingebouwde (stereo-)hoofdtelefoonversterker kan op elk
gewenst ingangskanaal worden geschakeld en heeft een eigen volumeregelaar. Het TEC 450
mengpaneel heeft een ingebouwde stabiele 230V netvoeding. Het apparaat is geschikt voor inbouw
maar kan ook vrijstaand worden gebruikt. Sluit het mengpaneel uitsluitend aan op een geaard
stopcontact van 230Vac~50Hz en gebruik het alleen binnenshuis. Verricht zelf geen reparaties aan
het apparaat (behalve de eenvoudige vervanging van de crossfader schuifregelaar), laat reparaties
uitvoeren door een hierin gespecialiseerde technische dienst.

AANSLUITINGEN EN INSTELLINGEN
KANALEN 1 T/M 6
Deze kanalen 2 t/m 6 zijn geheel identiek. Kanaal 1 wijkt af door de TALKOVER functie. De ingangen
zijn geschikt voor het aansluiten van een CD- of platenspeler of microfoon. De aansluitingen voor de
CD- (LINE) en platenspeler (PHONO) bevinden zich op de achterzijde van het mengpaneel en zijn
uitgevoerd als Cinch/Tulp connectors (35). Ingang voor de microfoon bevindt zich boven op het paneel
en is uitgevoerd als universele combi-jack connector (6.3mm/XLR) (1). Elk kanaal is voorzien van een
keuzeschakelaar voor PHONO, LINE of MIC (2), een GAIN-knop (3) voor de ingangsgevoeligheid,
een driebands toonregeling (4,5,6), een schuifregelaar (8) om het geluidsniveau te bepalen, en een
EFFECT regelaar (7).
INREGELEN GELUIDSNIVEAU
Schakel de VU-METER (16) in de PFL stand doormiddel van de MASTER/PFL schakelaar (17) en
kies met de PFL schakelaar (10) het in te regelen kanaal. Regel nu GAIN dusdanig dat het niveau op
de VU-METER rond het 0dB-punt ligt. Regel daarna de toonregeling in tot de gewenste klankkleur.
Regel als laatste, indien nodig, de GAIN weer bij zodat het niveau op de VU-METER weer rond het
0db-punt ligt.
TALKOVER
Kanaal 1 is voorzien van een (auto-)TALKOVER functie. Als deze met de TALKOVER-knop (9) wordt
ingeschakeld, zal zodra er op kanaal 1 een signaal wordt aangeboden van meer dan -3dB het signaal
van de kanalen 2 t/m 6 met 16dB verzwakt worden zodat het (microfoon-)geluid van kanaal 1 goed
hoorbaar is.
ECHO
Elk kanaal is voorzien van een ECHO EFFECT. Deze kunt u gebruiken door de START/STOP
schakelaar (21) op start te zetten. Met de EFFECT-regelaar (7) stelt u de balans tussen het
echosignaal en het “schone” kanaalgeluid in. Met de regelaars REPEAT, DELAY en ECHO (18, 19 en
20) kunt u het gewenste effect instellen.
CROSSFADER FUNCTIE
Met deze schuifregelaar kunt u snel wisselen tussen het geluid van twee verschillende kanalen.
Voorbeeld: stel met de linker draaiknop ASSIGN (12) kanaal 1 in en met de rechter draaiknop
ASSIGN kanaal 2. Schuift u nu de crossfader geheel naar links dan is alleen het geluid van kanaal 1
hoorbaar. Schuift u de schuif geheel naar rechts dan is alleen kanaal 2 hoorbaar. U kunt elke
gewenste combinatie van de beide ASSIGN draaiknoppen instellen. De schuifregelaars van de twee
betreffende kanalen moeten natuurlijk wel omhoog zijn geregeld.
De crossfader functie kan uitgeschakeld worden met de CUT schakelaar (11).
MASTER SECTIE
Met de MASTER 1 & 2 schuifregelaars (22,23) wordt het totale uitgangsniveau via de beide kanalen
naar de eindversterker(s) geregeld. Het niveau is duidelijk zichtbaar op de stereo LED sterkte-
indicator (als hier door middel van de MASTER/PFL schakelaar het mastervolume is gekozen). Regel
het niveau te allen tijde zo dat de rode LED lampjes slechts kort branden. Dit om oversturing te
voorkomen. De Cinch/Tulp connectors voor aansluiting naar de eindversterkers bevinden zich op de
achterzijde. Deze zijn gemerkt MASTER 1 & 2 (33,34). Naast de MASTER uitgangen bevindt zich nog
een stereo Cinch/Tulp connector, gemerkt REC (32), voor aansluiting van het uitgangssignaal naar
een cassette- of bandrecorder.
HEADPHONE SECTIE
Sluit een stereo hoofdtelefoon met 6.3mm Jackplug aan (25). Met de drukknoppen naast de
schuifregelaars van elk kanaal, kunt u kiezen uit de weergave van elk van de zes ingangskanalen of
het MASTER uitgangssignaal. Het volume stelt u in met de draaiknop PFL LEVEL (24).
INSCHAKELEN INSTALLATIE
Zet na het aansluiten van de audiobronnen op het mengpaneel en het aansluiten van de
eindversterker alle schuifregelaars in de laagste stand. Schakel daarna pas de netspanning van het
mengpaneel (15) en de eindversterker in.

VERVANGEN CROSSFADER
Deze regelaar wordt intensief gebruikt en zal daarom op een bepaald moment vervangen dienen te
worden. Dit kan eenvoudig zonder soldeerwerk gebeuren. Verwijder met een passende
kruiskopschroevendraaier de twee kleine schroefjes op het paneeltje van de regelaar. Trek de
regelaar naar buiten uit de behuizing van het mengpaneel en maak de connector los. Steek de
connector terug op een nieuwe crossfaderregelaar (dit kan slechts op één manier), plaats de regelaar
terug in het paneel en draai de twee schroefjes weer vast.

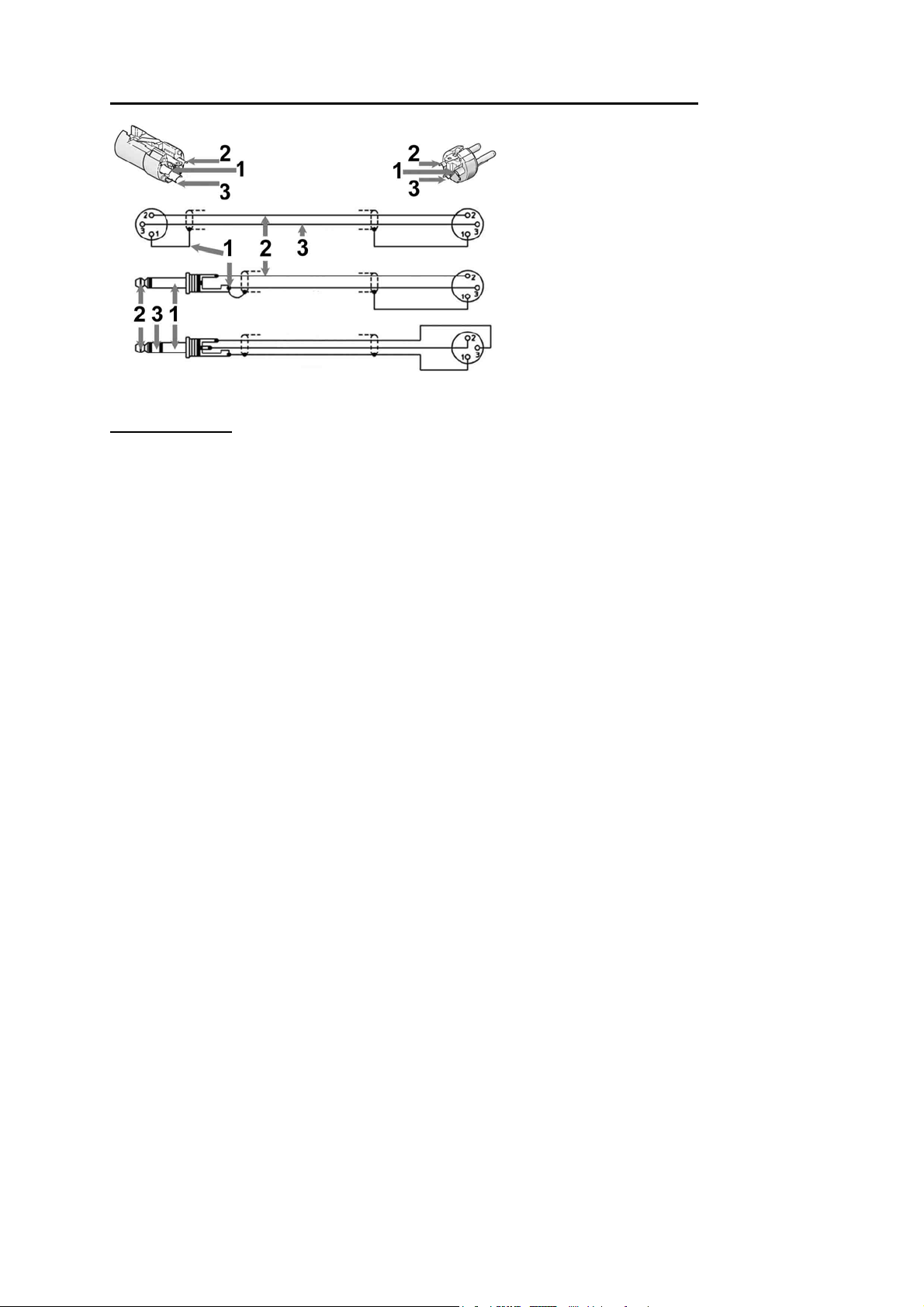

AANSLUITMOGELIJKHEDEN COMBI MICROFOON-INGANG
1 = Massa (aarde)
2= Signaal +
3= Signaal -
FUNCTIES
VOORZIJDE
1. MIC (6x) Gecombineerde 6.3mm Jack/XLR aansluiting voor het
aansluiten van een microfoon voor de 6 kanalen
2. INPUT SELECTOR (6x) Keuzeschakelaar voor het ingangssignaal van de 6 kanalen
3. GAIN (6x) Voorregeling van het ingangsvolume van de 6 kanalen
4. HIGH (6x) Hoge tonenregeling voor de 6 kanalen
5. MID (6x) Midden tonenregeling voor de 6 kanalen
6. BASS (6x) Lage tonenregeling voor de 6 kanalen
7. EFFECT (6x) Echo level regeling voor de 6 kanalen
8. CHANNEL (6x) Schuifregelaars voor het weergavevolume van de 6 kanalen
9. TALK OVER Schakelaar om het geluid van het kanaal terug te regelen ten
behoeve van microfoongebruik
10. PFL (6x) Schakelaar voor de weergave van het kanaal via de
hoofdtelefoon
11. CUT Aan/uitschakelaar voor het kanaal dat is ingesteld voor de
crossfader
12. ASSIGN Draaiknop voor het aankiezen van het gewenste kanaal voor
de crossfader-functie
13. CROSSFADER Schuifregelaar voor het snel wisselen van de aangekozen
kanalen
14. LIGHT 12V 12 Volts aansluiting voor verlichting
15. POWER Aan/uitschakelaar voor de stroomtoevoer
16. VU METER Geeft de sterkte van het uitgangssignaal weer
17. MASTER/PFL Schakelaar voor de keuze van weergave op de VU-meter
18. REPEAT Instellen van het aantal keren het geluid zich herhaald (echo)
19. DELAY Instelling vertraging van het “echo” geluid
20. ECHO VOLUME Volume instelling echo
21. START/STOP In/Uit schakelen echo
22. MASTER 1 Regelknop voor het instellen van het uitgangsvolume via de
MASTER 1 uitgang
23. MASTER 2 Regelknop voor het instellen van het uitgangsvolume via de
MASTER 2 uitgang

24. PFL LEVEL Regelknop voor het instellen van het volume naar de
hoofdtelefoonuitgang
25. HEADPHONE 6.3mm Jackplug aansluiting voor naar de hoofdtelefoon
ACHTERZIJDE
30. POWER INPUT Contrastekker voor het aansluiten van het netsnoer
31. FUSE Zekering
32. REC Cinch/Tulp aansluitingen voor naar een opnameapparaat
33. MASTER 2 Cinch/Tulp aansluitingen voor naar de (eerste) versterker
34. MASTER 1 Cinch/Tulp aansluitingen voor naar de (tweede) versterker
35. CHANNEL PHONO & LINE Cinch/Tulp aansluitingen voor het aansluiten van de PHONO
en LINE apparaten voor de verschillende kanalen
SPECIFICATIES
Mic -47.0 dBu
Phono -43.0 dBu
Ingangsgevoeligheid:
Line 0.0 dBu
Output 0.0 dBu / 10 KΩ
Uitgangsgevoeligheid:
Recording -12.0 dBu / 47 KΩ
Treble ±12 dB / 10 KHz
Mid ±12 dB / 1.5 KHz
Equalizer:
Bass ±12 dB / 80Hz
Talk-over -16.0 dB
Frequentie bereik: ±3.0 dB @ 20 Hz-20 KHz
Vervorming: 0.05 %
Signaal ruis verhouding (SNR): -75 dB
Overspraak: -60 dB
Koptelefoon: 1.5 V/ 32Ω
Voedingsspanning: 230 Vac @ 50 Hz
Afmetingen: 482*400*92mm
Gewicht: 7.0 kg
Voer zelf geen reparaties uit aan het apparaat; in élk geval vervalt de totale garantie.
Ook mag het apparaat niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie.
Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen
van de waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing.
Tevens aanvaardt Skytronic BV geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet
naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in wélke vorm dan ook.

GB
Congratulations on the purchase of this SkyTec mixer.
Please read this manual carefully prior to using the unit.
Warning:
- Read the manual prior to using the unit.
- Keep the manual for future reference.
- Keep the packaging for safer transport in its original packaging
- For indoor use only.
- Prior to the first use, have the unit checked by a qualified person.
- The unit contains voltage carrying parts. DO NOT open the mixer.
- When you unplug the unit from the mains always pull the plug, never the lead.
- Never plug or unplug the unit with wet hands.
- If the plug and/or mains lead are damaged, they need to be repaired by a qualified technician.
- If the unit is damaged to an extent that you can see internal parts, do not plug the unit into a
mains outlet.
- Repairs and lamp replacement has to be carried out by a qualified technician.
- Only connect this unit to an earthed mains outlet of 230Vac/50Hz and 10-16A.
- Do no place the unit near heat sources.
- Always unplug the unit during a thunderstorm or when it is not in use.
- If the unit has not been used for a longer period of time, condensation can occur inside the
housing. Please let the unit reach room temperature prior to use.
- Keep out of the reach of children.
- All channel controls and the master volume control must be set to zero prior to switching the
unit on.
- To prevent clipping of the amplifier do not set the volume level too high.
- Switch the amplifier on at latest and switch it off at first.
- Do not use cleaning sprays for the slider controls. The residues of these spray cause dust
deposits in the controls. If a problem occurs, please consult a specialist.
GENERAL DESCRIPTION
The TEC-450 Stereo Pro mixer features six input channels, fitted with a 3-band frequency control and
switchable between LINE, PHONO and MIC. The MASTER output features a slider control with a
signal strength meter via LEDs allowing an accurate setting of the signal level to the amplifier. The
built-in stereo headphones amplifier can be assigned to any input channel and features a separate
volume control. The TEC-450 mixer has a built-in 230V power supply. The unit can be used free
standing or rack mounted. Connect the mixer only to a 230Vac/50Hz mains outlet. For indoor use
only. Do not attempt to repair the unit yourself (except for the replacement of the crossfader). Repairs
should only be carried out by a qualified repair service.
CONNECTIONS AND SETTINGS
CHANNELS 1 TO 6
The channels 2 to 6 are totally identical. Channel 1 features in addition a TALKOVER function. The
inputs are suitable for a CD player, a turntable or a microphone. The RCA sockets (35) for CD player
(LINE) and turntable (PHONO) are located at the rear panel. The microphone input (1) is a combined
6.3mm/XLR jack and located on the top of the panel. Every channel is fitted with a selector switch for
PHONO, LINE or MIC (2), a GAIN control for the input sensitivity (3), a 3-band tone control (4/5/6), a
sound level slider control (8) and an EFFECT control (7).
SOUND LEVEL SETTING
Set the VU-meter (16) to PFL via the MASTER/PFL switch (17) and select the channel to be set via
the PFL switch (10). Set the GAIN in such a way that the level on the VU-meter displays about 0dB.
Set the tone control as required. If necessary re-adjust the GAIN again so that the VU-meter display
once again about 0dB.

TALKOVER
Channel 1 features an auto talkover function that is switched on via the TALKOVER button (9). When
a signal of more than -3dB is applied to channel 1, the channels 2 to 6 are attenuated by 16dB so that
the microphone sound from channel 1 is clearly audible.
ECHO
Every channel features an ECHO EFFECT. Set the START/STOP switch (21) to START. Set the
balance between the echo signal and the channel sound via the EFFECT control (7). Set the required
effect via the controls REPEAT, DELAY and ECHO (18, 19 and 20).
CROSSFADER FUNCTION
This slider control allows you to switch quickly between the sounds of two different channels.
Example: Set the left ASSIGN button (12) to channel 1 and the right ASSIGN button to channel 2. If
you push the crossfader to the left, you hear only channel 1. If you push the crossfader to the right,
you can hear only channel 2. The slider controls of the two channels must of course be lifted. You can
make any combination of the two ASSIGN buttons. The crossfader function is switched off via the
CUT switch (11).
MASTER SECTION
The MASTER 1 & 2 controls (22, 23) set the total output level via both channels to the amplifier. The
level is clearly displayed on the stereo LED VU-meter (if master volume has been selected via the
MASTER/PFL switch). Always set the level in such a way that the red LEDs light up only shortly in
order to prevent overdrive. The RCA connectors for the connection to the amplifier are located at the
rear panel. They are identified as MASTER 1 & 2 (33, 34). Next to the MASTER outputs is another
stereo RCA connector marked REC (32) for connection of the output signal to a cassette or tape
recorder.
HEADPHONE SECTION
Connect a stereo headphone fitted with a 6.3mm jack plug to connector (25).Select the input channel
or the MASTER output signal to which you want to listen via the push-buttons next to the slider
controls of each channel. Set the volume via the PFL LEVEL (24) knob.
SWITCHING ON
Once the audio sources and the amplifier have been connected to the mixer, set all slider controls to
the minimum. Only then switch on the power of the mixer (15) and after that, the amplifier.
REPLACEMENT OF THE CROSSFADER
This control is used very frequently and needs replacement after some time. This is simple to do.
Remove the two small screws on the small panel of the control with a cross-headed screwdriver. Pull
out the control and unplug the connectors. Plug the connectors back to a new crossfader (this can
only be done in one way), insert the control back into the mixer and fasten the two screws.
POSSIBLE WIRING OF THE COMBINED MICROPHONE INPUT
1 = Ground (earth)
2= Signal +
3= Signal -

FUNCTIONS
FRONT PANEL
1. MIC (6x) 6.3mm/XLR combi jack for a microphone to the 6 channels
2. INPUT SELECTOR (6x) Input signal selector switch for the 6 channels
3. GAIN (6x) Preset of the input volume of the 6 channels
4. HIGH (6x) Treble control for the 6 channels
5. MID (6x) Mid control for the 6 channels
6. BASS (6x) Bass control for the 6 channels
7. EFFECT (6x) Echo level for the 6 channels
8. CHANNEL (6x) Volume slider controls
9. TALK OVER Switch that attenuates the sound of every channel when the
mic is used
10. PFL (6x) Selects the channel which is heard through the headphones
11. CUT ON/OFF switch of the channel which is set for the crossfader
12. ASSIGN Channel selection knob for the crossfader function
13. CROSSFADER Slider control for fast fading between the selected channels
14. LIGHT 12V 12 Volts lamp connector
15. POWER ON/OFF switch of the mixer
16. VU METER Displays the output signal strength
17. MASTER/PFL Selects the signal to be displayed on the VU-meter
18. REPEAT Sets the number of repetitions (echo)
19. DELAY Sets the delay time of the echo
20. ECHO VOLUME Echo volume
21. START/STOP Echo ON/OFF
22. MASTER 1 Sets the output volume of MASTER 1 output
23. MASTER 2 Sets the output volume of MASTER 2 output
24. PFL LEVEL Volume control of the headphone output
25. HEADPHONE 6.3mm Jack connector for a headphone
REA PANEL
30. POWER INPUT Mains inlet
31. FUSE Fuse
32. REC RCA sockets for connection to a recorder
33. MASTER 2 RCA sockets to the (first) amplifier
34. MASTER 1 RCA sockets to the (second) amplifier
35. CHANNEL PHONO & LINE RCA sockets for connection of the different channels to
PHONO and LINE units

SPECIFICATIONS
Mic -47.0 dBu
Phono -43.0 dBu
Input sensitivity:
Line 0.0 dBu
Output 0.0 dBu / 10 KΩ
Output sensitivity:
Recording -12.0 dBu / 47 KΩ
Treble ±12 dB / 10 KHz
Mid ±12 dB / 1.5 KHz
Equalizer:
Bass ±12 dB / 80Hz
Talk-over -16.0 dB
Frequency range: ±3.0 dB @ 20 Hz-20 KHz
Distortion: 0.05 %
Signal-to-noise ratio: -75 dB
Crosstalk: -60 dB
Headphones: 1.5 V/ 32Ω
Power supply: 230 Vac @ 50 Hz
Dimensions: 482*400*92mm
Weight: 7.0 kg
Do not attempt to make any repairs yourself. This would invalid your warranty.
Do not make any changes to the unit. This would also invalid your warranty.
The warranty is not applicable in case of accidents or damages caused by inappropriate use or disrespect of the warnings
contained in this manual.
SkyTronic UK cannot be held responsible for personal injuries caused by a disrespect of the safety recommendations and
warnings. This is also applicable to all damages in whatever form.

F
Nous vous remercions pour l’achat de cette table de mixage SkyTec
Lisez attentivement ce manuel avant la première mise en service.
Consignes de sécurité:
- Lire le mode d’emploi avant la première mise en service.
- Conservez le mode d’emploi pour référence ultérieure.
- Conservez l’emballage d’origine afin de pouvoir transporter l’appareil en toute sécurité.
- Uniquement pour utilisation à l’intérieur.
- Ne pas ouvrir le boîtier. Il contient des pièces sous tension.
- Pour débrancher, tirer toujours sur la fiche, jamais sur le cordon.
- Ne pas brancher ou débrancher l’appareil avec des mains mouillées.
- Si la table de mixage est endommagée, ne la branchez pas sur une prise secteur et ne la mettez
pas sous tension.
- Si la fiche et/ou le cordon secteur sont endommagés, faites-les remplacer par un spécialiste.
- Branchez la table de mixage uniquement sur une prise de terre de 230Vac/50Hz d’une intensité
de 10-16A.
- Ne pas placer la table de mixage à proximité d’une source de chaleur.
- Pendant un orage ou en cas de non-utilisation, débranchez toujours l’appareil du secteur.
- Après une période de non-utilisation prolongée, de l’eau de condensation a pu se former.
Attendez que la table de mixage ait atteinte la température ambiante.
- Tenir hors de la portée des enfants.
- Lorsque la table est mise sous tension, veillez à ce que tous les canaux et le volume général
soient réglés sur le minimum.
- Manipulez les contrôles de canaux avec précaution. Une variation rapide risque d’endommager
les haut-parleurs suite à un clipping de l’amplificateur.
- Eviter un clipping de l’amplificateur. Ceci se produit lorsque les LED de clipping sur l’amplificateur
s’allument. Réglez le volume de façon à ce que ceci ne puisse pas se produire.
- Allumez l’amplificateur toujours en dernier et éteignez-le en premier.
- N’utilisez pas de sprays pour nettoyer les potentiomètres. Les résidus de ces sprays provoquent
des dépôts de poussière et de graisse. Consultez un spécialiste en cas de problème.
DESCRIPTION GENERALE
La table de mixage Stereo Pro TEC-450 dispose de six canaux d’entrée équipés d’un réglage de
fréquences à 3 bandes et commutables entre LIGNE, PHONO et MICRO La sortie MASTER possède
un vu-mètre à LED du niveau de signal permettant un réglage précis du niveau du signal vers
l’amplificateur. L’amplificateur de casque (stéréo) intégré peut être affecté à chaque canal et dispose
de son propre réglage de volume. Le TEC450 est équipé d’une alimentation 230V stable incorporée. Il
convient à l’encastrement mais peut également être utilisé sur une table. Branchez la table de mixage
uniquement sur une prise secteur 230Vac/50Hz à l’intérieur. N’effectuez aucune réparation vous-
même (à l’exception du remplacement du crossfader). Toutes les réparations doivent être effectuées
par un technicien qualifié.
CONNEXIONS ET REGLAGES
CANAL 1 A 6
Les canaux 2 à 6 sont identiques. Le canal 1 se distingue par la fonction TALKOVER. Les entrées
conviennent à la connexion d’un lecteur CD, d’une platine disques ou d’un micro. Les connecteurs
RCA (35) pour le lecteur CD (LINE) et la platine (PHONO) se trouvent à l’arrière. L’entrée micro est
une fiche combinée universelle jack 6,3/XLR (1) et se trouve sur le dessus de la table de mixage.
Chaque canal est pourvu d’un sélecteur PHONO, LINE et MIC (2), d’un réglage de GAIN pour la
sensibilité d’entrée (3), d’un réglage de tonalité à 3 bandes (4/5/6), d’un potentiomètre pour déterminer
le volume du signal (8) et d’un contrôle EFFECT (7).
REGLAGE DU NIVEAU SIGNAL
Mettez le VU-METER (16) en position PFL au moyen du commutateur MASTER/PFL (17) et
sélectionnez le canal à régler via le commutateur PFL (10). Réglez le niveau du GAIN de telle façon

que le niveau affiché sur le vu-mètre se trouve vers 0dB. Réglez ensuite la tonalité désirée. Si besoin,
réglez encore une fois le gain de façon à ce que le niveau sur le vu-mètre se situe vers 0dB.
TALKOVER
Le canal 1 dispose d’une fonction de talkover automatique. Lorsque vous activez cette fonction au
moyen du bouton TALKOVER (9), et un signal de plus de -3dB est appliqué au canal 1, le volume des
canaux 2 à 6 est atténué de 16dB de façon à clairement percevoir el son du canal 1.
ECHO
Chaque canal dispose d’un effet Echo. Pour l’activer, réglez le commutateur START/STOP (21) sur
START. Réglez la balance entre le signal écho et le son du canal au moyen du contrôle EFFECT (7).
Réglez l’effet désiré au moyen des contrôles REPEAT, DELAY et ECHO (18, 19 et 20).
CROSSFADER
Ce contrôle permet de passer rapidement d’un canal à l’autre. Exemple : Réglez le bouton gauche
ASSIGN (12) sur le canal 1 et le bouton ASSIGN droit sur le canal 2. Si vous poussez le crossfader
complètement vers la gauche, vous n’entendez que le son du canal 1. Si vous le poussez
complètement vers la droite, vous n’entendrez que le son du canal 2. Les contrôles de deux canaux
doivent bien sûr être montés. Vous pouvez régler n’importe quelle combinaison avec les boutons
ASSIGN. Vous pouvez désactiver la fonction crossfader avec le commutateur CUT (11).
SECTION MASTER
Les contrôles MASTER (22, 23) déterminent le niveau de sortie général des deux canaux vers
l’amplificateur. Le niveau s’affiche clairement sur le vu-mètre stéréo à LED (si vous avez sélectionnez
le volume master au moyen du commutateur MASTER/PFL). Réglez le niveau de façon à ce que les
LED rouges ne s’allument que brièvement afin d’éviter une surcharge de l’amplificateur. Les fiches
RCA pour la connexion vers l’amplificateur se trouvent à l’arrière. Elles sont marquées MASTER 1 & 2
(33, 34). Le connecteur REC (32) qui se trouve à côté des sorties MASTER permet de brancher le
signal de sortie sur un lecteur de cassettes.
SECTION CASQUE
Branchez un casque stéréo équipé d’un jack 6,3mm sur le connecteur (25). Sélectionnez le canal que
vous souhaitez écouter dans le casque ou bien la sortie master au moyen des boutons-poussoirs à
côté des potentiomètres de chaque canal. Réglez le volume avec le bouton PFL LEVEL (24).
MISE SOUS TENSION DE L’INSTALLATION
Après le branchement des sources audio su la table de mixage et la connexion sur l’amplificateur,
tous les contrôles doivent être réglés sur le minimum. Ensuite seulement mettez d’abord la table de
mixage et ensuite l’amplificateur sous tension.
REMPLACEMENT DU CROSSFADER
Ce contrôle est fortement sollicité et nécessite un remplacement au bout de quelque temps. Ceci est
simple et ne nécessite pas de soudure. Retirez les deux petites vis sur la plaquette du crossfader et
sortez-le de la table de mixage. Débranchez les connecteurs et branchez-les sur le nouveau
crossfader. Ceci ne peut se faire que dans un sens. Remettez le crossfader dans la table de mixage
et fixez la plaquette avec les deux vis.

POSSIBIITES DE CABLAGE DE L’ENTREE MICRO COMBINEE
1 = Masse (terre)
2= Signal +
3= Signal -
FONCTIONS
FACE AVANT
1. MIC (6x) Connecteur combiné jack 6,3/XLR pour un micro pour les 6
canaux
2. INPUT SELECTOR (6x) Sélecteur du signal d’entrée des 6 canaux
3. GAIN (6x) Pré-réglage du volume d’entrée des 6 canaux
4. HIGH (6x) Réglage des aigus pour les 6 canaux
5. MID (6x) Réglage des médiums pour les 6 canaux
6. BASS (6x) Réglage des graves pour les 6 canaux
7. EFFECT (6x) Réglage de l’écho pour les 6 canaux
8. CHANNEL (6x) Réglage de volume des 6 canaux
9. TALK OVER Atténue le volume des canaux si le micro est utilisé
10. PFL (6x) Sélection du canal pour écoute dans le casque
11. CUT Interrupteur M/A du canal qui est sélectionné pour le
crossfader
12. ASSIGN Bouton de sélection du canal pour la fonction crossfader
13. CROSSFADER Fondu rapide entre les canaux sélectionnés
14. LIGHT 12V Fiche 12Vdc pour une lampe
15. POWER Interrupteur M/A de la table de mixage
16. VU METER Indique le niveau du signal de sortie
17. MASTER/PFL Sélection de l’affichage sur le vu-mètre
18. REPEAT Réglage du nombre de répétitions de l’écho
19. DELAY Durée de l’écho
20. ECHO VOLUME Volume de l’écho
21. START/STOP M/A de l’écho
22. MASTER 1 Réglage du volume de sortie de la sortie MASTER 1
23. MASTER 2 Réglage du volume de sortie de la sortie MASTER 2
24. PFL LEVEL Réglage de volume du casque
25. HEADPHONE Fiche jack 6,3mm pour le casque
FACE ARRIERE
30. POWER INPUT Prise pour l’alimentation secteur
31. FUSE Fusible
32. REC Fiches RCA pour un appareil d’enregistrement
33. MASTER 2 Fiches RCA pour la connexion sur le (premier) amplificateur
34. MASTER 1 Fiches RCA pour la connexion sur le (second) amplificateur
35. CHANNEL PHONO & LINE Fiches RCA pour la connexion d’appareils à LIGNE ou
PHONO sur les différents canaux

CARACTERISTIQUES TECHNIQUES
Micro -47.0 dBu
Phono -43.0 dBu
Sensibilité d’entrée:
Ligne 0.0 dBu
Sortie 0.0 dBu / 10 KΩ
Sensibilité de sortie:
Enregistrement -12.0 dBu / 47 KΩ
Aigus ±12 dB / 10 KHz
Médiums ±12 dB / 1.5 KHz
Egaliseur:
Graves ±12 dB / 80Hz
Talk-over -16.0 dB
Bande passante: ±3.0 dB @ 20 Hz-20 KHz
Distorsion: 0.05 %
Rapport signal/bruit: -75 dB
Séparation des canaux: -60 dB
Casque: 1.5 V/ 32Ω
Alimentation: 230 Vac @ 50 Hz
Dimensions: 482*400*92mm
Poids: 7.0 kg
N’effectuez jamais de réparations vous-même et n’apportez jamais de modifications sous peine d’invalider la garantie.
La garantie ne s’applique pas dans le cas de dommages sous quelque forme que ce soit, qui ont été provoqués suite à une
mauvaise utilisation et le non-respect des avertissements et consignes de sécurité contenus dans ce manuel.
SkyTronic décline toute responsabilité en cas de dommages corporels suite au non-respect des consignes de sécurité et des
avertissements. Ceci s’applique aussi aux préjudices ultérieurs éventuels.

D
Herzlichen Glückwunsch zum Kauf dieses SkyTec Mischpults.
Bitte lesen Sie diese Anleitung sorgfältig vor der Inbetriebnahme durch.
Sicherheitsvorschriften:
- Bedienungsanleitung vor Inbetriebnahme sorgfältig durchlesen.
- Für spätere Bezugnahme aufbewahren.
- Originalverpackung für späteren Transport aufbewahren.
- Nur für Innengebrauch.
- Niemals das Gehäuse öffnen; Reparaturen nur von einem Fachmann ausführen lassen.
- Beim Abziehen des Steckers immer am Stecker ziehen, niemals an der Netzschnur.
- Stecker niemals mit nassen Händen anfassen.
- Sollten Stecker und/oder Netzschnur, sowie der Kabeleingang zum Gerät beschädigt sein,
müssen diese durch einen Fachmann ersetzt werden.
- Wenn das Gerät sichtbare Schäden aufweist, darf es NICHT an eine Steckdose angeschlossen
und NICHT eingeschaltet werden. Benachrichtigen sie in diesem Fall SkyTronic BV.
- Das Gerät nur an eine geerdete 230V AC/50Hz Netzsteckdose mit 10-16A Leistung anschließen.
- Nicht in der Nähe von Wärmequellen aufstellen.
- Bei Unwetter sowie Nichtgebrauch das Netzgerät aus der Steckdose ziehen.
- Nach längerem Nichtgebrauch kann sich Kondenswasser im Gehäuse gebildet haben. Lassen Sie
das Gerät erst auf Raumtemperatur kommen.
- Vor Kindern schützen.
- Vor dem Einschalten alle Kanalschieberegler, sowie den Master Lautstärkeregler ganz
herunterfahren.
- Die Schieberegler vorsichtig behandeln. Eine zu schnelle Veränderung kann die Lautsprecher
beschädigen, weil der Verstärker überfordert ist.
- Den Verstärker nicht überfordern (Clipping). Wenn die Clip LEDS am Verstärker aufleuchten, ist
die Lautstärke zu hoch eingestellt. Sofort die Lautstärke auf einen niedrigern Pegel einstellen.
- Den Verstärker immer zuletzt einschalten und zuerst ausschalten.
- Keine Reinigungssprays für die Schieberegler verwenden. Die Rückstände verursachen Schmier-
und Staubansammlungen in den Reglern. Im Problemfall einen Fachmann fragen.
ALLGEMEINE BESCHREIBUNG
Der Stereo Pro Mixer TEC 450 verfügt über sechs Eingangskanäle mit 3-Band Frequenzregelung und
LINE, PHONO und MIKRO Umschaltung. Der MASTER Ausgang besitzt einen Signalstärkeanzeiger
für eine präzise Einstellung des Signalpegels zum Endverstärker. Diese Signalstärke wird mit dem
Master Lautstärkeregler eingestellt. Der eingebaute Stereo Kopfhörerverstärker kann auf jeden Kanal
geschaltet werden und verfügt über einen eigenen Lautstärkeregler. Das TEC 450 Mischpult
beinhaltet ein stabiles 230V Netzteil und darf nur an eine 230Vac/50Hz Netzsteckdose im Haus
angeschlossen werden. Das Gerät kann eingebaut oder freistehend benutzt werden. Führen Sie keine
Reparaturen selbst aus (außer dem Ersatz des Crossfaders). Reparaturen nur von einer
spezialisierten Reparaturwerkstatt ausführen lassen.

ANSCHLÜSSE UND EINSTELLUNGEN
KANÄLE 1 BIS 6
Die Kanäle 2 bis 6 sind völlig identisch. Kanal 1 unterscheidet sich durch die TALKOVER Funktion.
Alle Kanäle eignen sich zum Anschluss von CD Spielern, Plattenspielern und Mikrofonen. Die Cinch
Eingänge (35) auf der Rückseite eignen sich zum Anschluss von CD (LINE) und Plattenspielern
(PHONO). Der Mikrofoneingang befindet sich auf der Oberseite und besteht aus einer Universal-
Kombi Buchse (6,3 Klinke/XLR) (1). Jeder Kanal verfügt über einen PHONO, LINE und MIKRO
Wahlschalter (2), einen GAIN Regler (3) für die Eingangsempfindlichkeit, einen 3-fach Klangregler
(4/5/6), einen Klangpegelregler (8) und einen EFFECT Regler (7).
EINSTELLEN DES KLANGPEGELS
Das VU-METER (16) mit dem MASTER/PFL Schalter (17) auf PFL stellen und mit dem PFL Schalter
(10) den Kanal wählen, der eingestellt werden soll. Das GAIN so regeln, dass der Pegel auf dem VU-
Meter um die 0dB liegt. Dann mit den Klangreglern die gewünschte Klangfarbe einstellen. Ggf.
nochmals das Gain einstellen, so dass es wieder um 0dB liegt.
TALKOVER
Kanal 1 besitzt eine automatische Übersprechfunktion, die mit dem TALKOVER Knopf (9)
eingeschaltet wird. Sobald ein Signal von mehr als -3dB an Kanal 1 anliegt, werden die Kanäle 2 bis 6
um 16dB abgeschwächt, um das Signal von Kanal 1 deutlich hören zu können.
ECHO
Jeder Kanal verfügt über einen Echo Effekt, der durch Einstellen des START/STOP Schalters (21) auf
START eingeschaltet wird. Mit dem EFFECT Regler (7) die Balance zwischen dem Echosignal und
dem normalen Kanalton einstellen. Mit den Reglern REPEAT, DELAY und ECHO (18, 19 und 20)
kann der gewünschte Effekt eingestellt werden.
CROSSFADER FUNKTION
Dieser Schieberegler ermöglicht ein schnelles Umblenden zwischen zwei gewählten Kanälen.
Beispiel: Mit dem linken Drehregler ASSIGN (12) Kanal 1 einstellen und mit dem rechten Drehregler
ASSIGN Kanal 2. Wenn der CROSSFADER ganz links steht, ist nur Kanal 1 hörbar. Steht er ganz
rechts, hört man nur Kanal 2. Die Schieberegler der beiden Kanäle müssen selbstverständlich
hochgefahren sein. Sie können jede beliebige Kombination mit den ASSIGN Reglern einstellen. Die
Crossfader Funktion wird mit dem CUT Schalter (11) ausgeschaltet.
MASTER TEIL
Die MASTER 1 & 2 Regler (22, 23) stellen den gesamten Ausgangspegel beider Kanäle zum
Endverstärker ein. Der Ausgangspegel wird auf dem Stereo VU-Meter angezeigt (wenn mit dem
MASTER/PFL Schalter die Master Lautstärke gewählt wurde). Stellen sie den Pegel so ein, dass die
roten LEDs nur ab und zu kurz aufleuchten, um den verstärker nicht zu überlasten. Die Cinch
Anschlüsse zum Endverstärker befinden sich auf der Rückseite und sind mit MASTER 1 & 2 (3, 34)
bezeichnet. Der Cinch Verbinder daneben, REC (32), dient zum Anschluss des Ausgangssignals an
einen Kassettenrekorder.
KOPFHÖRERTEIL
Schließen Sie einen Stereo Kopfhörer mit 6,3mm Klinkenstecker an die Buchse (25) an. Mi den
Druckschaltern neben den Schiebereglern jedes Kanal können Sie einen der 6 Kanäle oder den
Master Ausgangskanal wählen, um ihn durch die Kopfhörer zu hören. Die Lautstärke wird mit dem
Drehregler PFL LEVEL (24) eingestellt.
EINSCHALTEN DER ANLAGE
Nach Anschluss der Audioquellen und des Endverstärkers ans Mischpult, alle Schieberegler ganz
herunterfahren. Erst dann das Mischpult einschalten und zum Schluss den Endverstärker.
AUSWECHSELN DES CROSSFADER
Durch den intensiven Gebrauch muss dieser Regler ab und zu ausgewechselt werden. Das geschieht
ganz einfach und ohne Lötarbeiten. Mit einem passenden Kreuzschraubenzieher die beiden kleinen
Schrauben auf der Crossfaderplatte entfernen und den Regler vorsichtig aus dem Mischpult nehmen.
Die Verbinder abkoppeln und an einen neuen Crossfader anschließen (dies kann nur auf eine Weise
geschehen). Den Crossfader wieder einsetzen und festschrauben.

ANSCHLUSSMÖGLICHKEITEN DES KOMBI MIKROFONEINGANGS
1 = Masse (Erde)
2= Signal +
3= Signal -
FUNKTIONEN
VORDERSEITE
1. MIC (6x) Kombinierte 6,3mm/XLR Buchse zum Anschluss eines
Mikrofons
2. INPUT SELECTOR (6x) Eingangssignalwahlschalter
3. GAIN (6x) Voreinstellung des Eingangspegels
4. HIGH (6x) Einstellung der hohen Töne
5. MID (6x) Einstellung der mittleren Töne
6. BASS (6x) Einstellung der tiefen Töne
7. EFFECT (6x) Einstellung des Echopegels
8. CHANNEL (6x) Lautstärkeregler für jeden Kanal
9. TALK OVER Übersprechdämpfung
10. PFL (6x) Kanalwahlschalter für den Kopfhörer
11. CUT Ein/Aus Schalter des Kanals, der für den Crossfader gewählt
ist
12. ASSIGN Kanalwahl für die Crossfaderfunktion
13. CROSSFADER Umblendregler für die beiden gewählten Kanäle
14. LIGHT 12V 12 V Anschluss für Beleuchtung
15. POWER Ein/Aus Schalter des Mischpults
16. VU METER Zeigt den Pegel des Ausgangssignals an
17. MASTER/PFL Wahlschalter für die Anzeige auf dem VU-Meter
18. REPEAT Anzahl der Echowiederholungen
19. DELAY Echoverzögerung
20. ECHO VOLUME Echolautstärke
21. START/STOP Echo Ein/Aus
22. MASTER 1 Einstellen der Ausgangslautstärke von MASTER 1
23. MASTER 2 Einstellen der Ausgangslautstärke von MASTER 2
24. PFL LEVEL Lautstärke im Kopfhörer
25. HEADPHONE 6.3mm Klinkenbuchse für den Kopfhörer
RÜCKSEITE
30. POWER INPUT Anschlussbuchse für die Netzschnur
31. FUSE Sicherung
32. REC Cinch Anschluss für einen Recorder
33. MASTER 2 Cinch Anschluss zum (ersten) Verstärker
34. MASTER 1 Cinch Anschluss zum (zweiten) Verstärker
35. CHANNEL PHONO & LINE Cinch Anschluss für LINE und PHONO Geräte an alle Kanäle

TECHNISCHE DATEN
Mikro -47.0 dBu
Phono -43.0 dBu
Eingangsempfindlichkeit:
Line 0.0 dBu
Ausgang 0.0 dBu / 10 KΩ
Ausgangsempfinlichkeit:
Recording -12.0 dBu / 47 KΩ
Treble ±12 dB / 10 KHz
Mid ±12 dB / 1.5 KHz
Equalizer:
Bass ±12 dB / 80Hz
Übersprechdämpfung (Talk-over -16.0 dB
Frequenzbereich: ±3.0 dB @ 20 Hz-20 KHz
Verzerrung: 0.05 %
Störabstand: -75 dB
Kanaltrennung: -60 dB
Kopfhörer: 1.5 V/ 32Ω
Versorgung: 230 Vac @ 50 Hz
Abmessungen: 482*400*92mm
Gewicht: 7.0 kg
Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren
dadurch den Garantieanspruch.
Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und
Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind.
SkyTronic BV ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften
und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

DK
Tillykke med købet af denne SkyTec audio mixerpult. Læs venligst vejledningen grundigt inden
ibrugtagning.
ADVARSLER
- Læs vejledningen grundigt inden apparatet tages i anvendelse
- Gem vejledningen til senere brug
- Gem emballagen hvis apparatet skal transporteres eller indsendes til service
- Apparatet må kun anvendes indendørs
- Da dette apparat indeholder højspændings dele, er det forbundet med livsfare at åbne/adskille
dette. Overlad denne opgave til et autoriseret serviceværksted.
- Når lysnetkablet skal udtages, tag da fat omkring selve stikproppen – aldrig i kablet.
- Hvis lysnetkablet/stikproppen er beskadiget, må dette ikke tilsluttes stikkontakten
- Apparatet må kun tilsluttes en lovlig el-installation 230Vac/10A.
- Hvis apparatet har været transporteret udendørs, skal dette opbevares ved stuetemperatur i
ca. 1 time INDEN tilslutning, p.g.a. risiko for kondens.
- Apparatet må ikke placeres i nærheden af varme, kulde og fugt.
- Alle kanaler og reguleringer skal være skruet ned på minimum INDEN apparatet tændes.
- Undgå overstyring og forvrængning, da dette kan ødelægge højttalerne.
- Ved rengøring, benyt da kun en fugtig klud. Aldrig kemikalier eller rengøringsmidler.
INDLEDNING
TEC450 Stereo promixer, er opbygget med 6 indgangskanaler, der næsten er identiske i funktion og
virkemåde. Alle kanaler har 3-trins tonekontrol, gain, effekt, skydefader, PFL og 3-trins
indgangsomskifter for valg af grammofon, linie eller mikrofonsignal. I mastersektionen er der dobbelt
LED VU-meter, ekko effektenhed med 3 kontroller, 2 masterfadere og hovedtelefon sektion med
variabel lydstyrke. En crossfader sektion i bunden, giver via 2 omskiftere mulighed for frit valg af
hvilke 2 kanaler denne skal fungere på. Tilslutning sker på bagsiden med RCA phonobøsninger for
alle linie og grammofon indgange, mens mikrofon tilsluttes i frontpladen med kombineret XLR/6.3mm
jackbøsning. TEC450 har indbygget strømforsyning, så tilslutning til 230Vac lysnet sker direkte.

TILSLUTNING & INSTALLATION
KANAL 1 TIL 6
Disse 6 indgangskanaler er stort set identiske. Eneste forskel er, at kanal 1 desuden er udstyret med
en Talkover kontakt. Indgangene kan frit tilsluttes mikrofon, liniesignal og grammofon (RIAA). Linie- og
grammofon på bagsiden via RCA phonobøsninger (35) og mikrofon via kombi XLR/6.3mm
jackbøsning i toppen (1). Signalkilden vælges med vippeomskifteren (2), og GAIN knappen (3) sikrer
nødvendig tilpasning af signalniveau. De 3 drejekontroller (4/5/6) indstiller tonebillede, mens EFFECT
knappen (7) tilfører ønsket mængde ekko-effekt. Med den lange skydefader (8) vælges signalstyrken.
REGULERING AF SIGNALNIVEAU
VU-metret (16) skal nu vise indgangssignalet (cue level). Derfor skal knappen (17) der vælger mellem
Master og PFL signal, være oppe. Tryk PFL-knappen (10) ned på den kanal der skal indstilles.
Reguler på GAIN-knappen (3) indtil VU-metret når 0 dB. Juster efterfølgende tonekontrollerne (4/5/6)
til ønsket klangbillede, og efterjuster GAIN hvis nødvendigt.
TALKOVER
Kanal 1 er (som den eneste) forsynet med en ekstra feature, nemlig (auto) TALKOVER. Når denne
knap aktiveres, vil en signalstyrke i mikrofonen på -3 dB medføre, at de øvrige kanaler (2 til 6)
automatisk dæmpes 16 dB. Når der ikke længere tales i mikrofonen, hæves signalet igen til normal
styrke.
EKKO
Hver eneste kanal er forsynet med en effektknap mærket EFFECT (7). Denne refererer til
ekkosektionen i øverste højre side af mixeren. Ved aktivering af knappen (21) tilføres ekkoeffekt til alle
kanaler hvor reguleringen (7) er skruet op. Reguleringen kan indstilles til at valgfrit mix mellem ekko
og ”normal” lyd.
CROSSFADER FUNKTION
Med crossfaderen (13) kan et hurtigt mix mellem 2 kanaler aktiveres. Først vælges hvilke 2 kanaler
mixet skal ske imellem. På de 2 drejeomskiftere ASSIGN (12) vælges f.eks. kanal 2 på den venstre og
kanal 3 på den højre. Crossfaderen sættes nu i midterposition og skydefaderne (8) på kanal 2 og 3
skrues helt op. Aktiver crossfader funktionen ved at trykke de 2 knapper CUT (11) ned. Når
crossfaderen nu køres fra højre mod venstre, vil mix mellem kanal 2 og 3 ske i én arbejdsgang.
MASTER SEKTION
TEC450 er udstyret med 2 separate Masterudgange. Det er derfor muligt at tilslutte 2
effektforstærkere, og bestemme signalstyrken til hver fra mixeren. Med faderen (22) indstilles
signalstyrke til udgangen med phonobøsningerne (33), og med faderen (23) bestemmes signalet til
bøsningerne mærket (34). Det er også muligt at tilkoble et optage apparat, f.eks. kassette eller MD.
Her anvendes phonobøsninger REC (32). For at få VU-metret til at indikere udgangssignalet fra
Master sektionen, skal knappen (17) trykkes ned.
HOVEDTELEFON SEKTION
Tilslut en stereo hovedtelefon med 6.3mm jackstik, til bøsningen (25). Vælg lydstyrke i hovedtelefonen
med reguleringen (24). Vælg hvilken kanal der skal aflyttes via trykknapperne PFL (10). Det er muligt
at høre flere kanaler samtidig.
INSTALLATION
Tilslut først alle audio signalkilder, dvs. CD, MD, grammofoner osv. til phonobøsningerne på bagsiden.
Tilslut mikrofoner til bøsningerne (1) i toppladen. Derefter forbindes masterudgangen til
effektforstærker(ne). Skrue alle drejekontroller der omhandler signalstyrke helt ned (mod uret) og
skydefadere helt ned på 1. Tilslut lysnetkabel til 230Vac stikkontakt, og tænd mixeren på
hovedkontakten (15).
