SLAT SDC-PoE User manual

Code : 180160017Ca -NDU : NOT160011Ca - Edition : 0917
SDC-PoE
BOX2
4 ports
Micro-UPS
BACnet IP
HTTPS
SNMP
Français - Notice d’installation
Vous trouverez dans cette notice toutes les
indications à suivre pour l’installation de
l’alimentation sans interruption SDC-PoE
de marque SLAT. Pour le bon fonctionne-
ment du produit, nous vous conseillons de
les suivre très attentivement.
Consignes de sécurité
SDC-PoE est un Micro-UPS DC destiné à
être raccordé au réseau 110 V / 230 V de
distribution publique. Il assure la continuité
de service des équipements en cas de cou-
pure de courant. La fonction secours est
intégrée au produit. Vous trouverez de plus
amples informations dans la datasheet à
télécharger sur le site www.slat.com.
•Un dispositif de sectionnement bipolaire
facilement accessible doit être prévu en
amont.
•Afin d’éviter tout risque de choc élec-
trique, toute INTERVENTION doit être
réalisée HORS TENSION.
•L’intervention doit être réalisée unique-
ment par du personnel habilité.
•Lors dumontage, connecter le fil deterre
en 1er et lors du démontage ledéconnec-
ter en dernier.
•Equipement destiné à être fixé au mur
ou utilisé dans un emplacement à accès
restreint (coffret IP30).
•Montage horizontal ou vertical.
•Garantir une convection suffisante (dé-
gagement haut/bas minimum 30 mm).
•Dimensionner et protéger les câbles en
fonction du courant d’entrée/ sortie
maximum.
•Respecter les limites thermiques et mé-
caniques.
•En cas de stockage prolongé ou décon-
nexion, couper le secteur et appuyer sur
le bouton arrêt fonction secours (image :
Disconnect backup push-button).
Normes et directives, protection de
l’environnement et de la santé publique
EN 60950-1, classe TBTS ;
EN 61000-6-1 ; EN 61000-6-2 ; EN 61000-
3-2 (classe A) ; EN 61000-6-3 ; EN 61000-
6-4 ; EN 55022 + A1 (classe B) ; UN 38.3
SLAT assure le recyclage de ses produits
en fin de vie.
Spécifications électriques d’entrée
-Tension réseau : 98 V … 265 V AC
-Fréquence : 45 Hz … 65 Hz
-Classe I
-Régimes de neutre : TT, TN, IT
-Courant primaire @ 98 V : 1.5 A
-Courant primaire @ 265 V : 0.38 A
-Disjoncteur à prévoir en amont : courbe
C ou D (calibre préconisé : 2 A)
English - Installation manual
In this manual you will find all the instruc-
tions you need to install the uninterruptible
power supply by SLAT SDC-PoE. For a
proper functioning, we advise you to follow
them carefully.
Safety precautions
SDC-PoE is a DC Micro-UPS to be
connected to the 110 V / 230 V mains
supply. It ensures the continuity of service
for the equipment in case of power failure.
The backup function is integrated into the
product. You can find more information in
the datasheet, which is ready for download
on the site www.slat.com.
•An easy-access two-pole circuit-breaker
has to be installed upstream.
•To avoid any risk of electric shock, all
INTERVENTIONS must be carried out
with the equipment being SWITCHED
OFF.
•The operation must only be performed
by qualified personnel.
•During installation, connect the ground
wire first and disconnect it last when
dismantling.
•The equipment is designed to be fixed
on the wall or used in an enclosure with
restricted access (IP 30 control cabinet).
•Horizontal or vertical installation.
•Ensure sufficient convection (minimum
30 mm top / bottom clearance).
•Size and protect cables accordingto the
maximum current input/ output.
•Observe the thermal and mechanical
limits.
•For prolonged storage or disconnection,
cut the mains and press the button stop
backup function (image: Disconnect
backup push-button).
Standards and directives, environment
and public health protection
EN 60950-1, Class SELV;
EN 61000-6-1; EN 61000-6-2; EN 61000-3-
2 (Class A); EN 61000-6-3; EN 61000-6-4;
EN 55022 + A1 (Class B); UN 38.3
SLAT recycles its products at the end of life.
Electrical input specifications
-Mains voltage: 98 V … 265 V AC
-Frequency: 45 Hz … 65 Hz
-Class I
-Neutral systems: TT, TN, IT
-Primary current @ 98 V: 1.5 A
-Primary current @ 265 V: 0.38 A
-Provide an upstream circuit breaker:
type C or D (recommended rating: 2 A)
Deutsch –Installationsanleitung
Sie finden in dieser Anleitung alle nötigen
Anweisungen für die Installation der unter-
brechungsfreien Stromversorgung SDC-
PoE der Marke SLAT. Um eine zuverlässige
Funktionsweise zu garantieren, empfehlen
wir diese aufmerksam zu befolgen.
Sicherheitshinweise
SDC-PoE ist eine Gleichstrom-Mikro-USV,
die für den Anschluss an das öffentliche
110 V / 230 V-Stromversorgungsnetz vorge-
sehen ist. Sie stellt den ununterbrochenen
Betrieb der Anlagen im Falle eines Strom-
ausfalls sicher. Die Backup-Sicherheits-
funktion ist im Produkt integriert. Weitere
Informationen finden Sie im Datenblatt, das
auf der Website www.slat.com herunter-
geladen werden kann.
•Ein leicht zugänglicher, vorgeschalteter
zweipoliger Trennschalter muss einge-
plant werden.
•Um jegliche Gefahr durch Stromschläge
auszuschließen, muss jeder EINGRIFF
im STROMLOSEN ZUSTAND vorge-
nommen werden.
•Der Eingriff darf nur von autorisiertem
Personal vorgenommen werden.
•Bei der Montage zuerst den Erdungslei-
ter anschließen und bei der Demontage
diesen zuletzt abklemmen.
•Das Gerät ist darauf ausgelegt an der
Wand befestigt oder in einem Bereich
mit begrenztem Zugang eingesetzt zu
werden (IP30 Schaltschrank).
•Horizontale oder vertikale Montage.
•Für eine ausreichende Wärmeableitung
sorgen (mindestens 30 mm Freiraum
oben/unten).
•Die Kabel entsprechend dem maximalen
Eingangs-/ Ausgangsstrom dimensio-
nieren und schützen.
•Die thermischen und mechanischen
Grenzen beachten.
•Bei längerer Lagerung oder Netztren-
nung das Produkt vom Netz trennen und
den Knopf für Abschaltung der
Sicherheitsfunktion drücken (Abbildung:
Disconnect backup push-button).
Normen und Richtlinien, Schutz der
Umwelt und der öffentlichen Gesundheit
EN 60950-1, Klasse SELV;
EN 61000-6-1; EN 61000-6-2; EN 61000-3-
2 (Klasse A); EN 61000-6-3; EN 61000-6-4;
EN 55022 + A1 (Klasse B); UN 38.3
SLAT stellt die Wiederverwertung seiner
Produkte am Ende der Lebensdauer sicher.
Elektrische Eingangsspezifikationen
-Netzspannung: AC 98 V … 265 V
-Frequenz: 45 Hz … 65 Hz
-Klasse I
-Niederspannungsnetz: TT, TN, IT
-Primärstrom @ 98 V: 1,5 A
-Primärstrom @ 265 V: 0,38 A
-Vorgeschalteter Leitungsschutzschalter
vorsehen: C- oder D-Charakteristik
(empfohlener Nennstrom 2 A)
55 V DC
SDC-PoE
BOX2
3D
3E
-
-

Spécifications électriques de sortie
-4 sorties PoE / PoE+ (802.3 af /
802.3 at) : avec un budget PoE total de
55 W
Communication
-4 ports Ethernet : 10 / 100 Mbps
-1 port Ethernet : 10 / 100 / 1000 Mbps
-Protocoles de communication: HTTPS*,
BACnet IP, SNMP, IPv4, ICMP, DHCP
-Sans serveur DHCP :
Adresse IP 192.168.1.1
Masque réseau 255.255.255.0
Pas de passerelle
-1 LED d’états en façade
-2 LEDs pour chaque port Ethernet :
activité réseau et présence PoE
-Pour des informations additionnelles,
consulter le manuel d’utilisation
Report d’alarme
-Reports d’alarme accessibles via
protocoles HTTPS*, BACnet et SNMP
Caractéristiques mécaniques
-Boitier en ABS
-Indice de protection : IP30 (fixé au mur)
-L 285 x H 198 x P 61 mm –
1 kg … 1.5 kg (suivant modèle)
Spécifications environnementales
-Température de fonctionnement :
-5°C … +55°C
-Température de stockage :
-25°C … +60°C
-Humidité relative en fonctionnement :
20% … 95%
Smart Backup
-Batterie Lithium-ion intégrée
-Technologie : LiFePO4
-Pas de risque d’emballement thermique
-Stockage 9 mois sans recharge
-Durée de vie : 10 ans @ 25°C
Installation
-Boitier à fixer au mur ou intégré dans un
coffret IP30.
Raccordements
-Le raccordement s’effectue avec le
cordon pré-câblé.
Mise en service et Assistance technique
*Certificat racine et manuel d’utilisation
à télécharger sur www.slat.com dans
l’espace documents client.
Aucun retour de matériel ne sera accepté
sans délivrance préalable d’un numéro
de RMA. Pour une demande de RMA
remplissez le formulaire sur
www.slat.com ou contactez
[e-mail] .
Pour une assistance technique complé-
mentaire contactez la hotline SLAT:
[phone]
Garantie des produits : 3 ans cf. CGV.
Electrical output specifications
-4 PoE / PoE+ outputs (802.3 af /
802.3 at): with a total PoE budget of
55 W
Communication
-4 Ethernet ports: 10 / 100 Mbps
-1 Ethernet port: 10 / 100 / 1000 Mbps
-Communication protocols: HTTPS*,
BACnet IP, SNMP, IPv4, ICMP, DHCP
-Without DHCP server:
IP address 192.168.1.1
Netmask 255.255.255.0
No gateway
-1 status LED on the front panel
-2 LEDs on each Ethernet port:
network activity and PoE presence
-For further information, consult the
operating instructions
Alarm reports
-Alarm reports accessible via the proto-
cols HTTPS*, BACnet and SNMP
Mechanical characteristics
-ABS housing
-Protection class: IP30 (wall mounted
-W 285 x H 198 x D 61 mm –
1 kg … 1.5 kg (depending on the model)
Environmental specifications
-Operating temperature:
-5°C …+55°C
-Storage temperature:
-25°C … +60°C
-Operating relative humidity:
20% … 95%
Smart Backup
-Li-ion battery integrated
-Technology: LiFePO4
-No risk of thermal runaway
-Storage: 9 months without recharging
-Life span: 10 years @ 25°C
Installation
-Box to be fixed to a wall or integrated in
a control cabinet IP30.
Connection
-The cabling is performed with the
prewired cable.
Commissioning and Technical Support
*The root certificate and the operating
instructions can be downloaded from
www.slat.com in the library account.
No equipment return will be accepted
without prior issuance of a RMA-
Number. For a RMA request fill in the
form on www.slat.com or contact
[e-mail] .
For additional technical assistance, con-
tact the SLAT hotline: [phone]
Product warranty: 3 years, cf. our
general sales terms.
Elektrische Ausgangsspezifikationen
-4 PoE / PoE+ Ausgänge (802.3 af /
802.3 at): mit einem PoE-Gesamt-
budget von 55 W
Kommunikation
-4 Ethernet Ports: 10 / 100 Mbps
-1 Ethernet Port: 10 / 100 / 1000 Mbps
-Kommunikationsprotokolle: HTTPS*,
BACnet IP, SNMP, IPv4, ICMP, DHCP
-Ohne DHCP-Server:
IP Adresse 192.168.1.1
Netzmaske 255.255.255.0
Kein Gateway
-1 Status-LED an der Gehäusefront
-2 LEDs an jedem Ethernet-Port:
Netzwerkaktivität und PoE-Präsenz
-Für zusätzliche Informationen, die
Bedienungsanleitung konsultieren
Alarmreport
-Alarmreporte einsehbar über die Proto-
kolle HTTPS*, BACnet und SNMP
Mechanische Kenndaten
-ABS-Gehäuse
-Schutzart: IP30 (Wandmontage)
-B 285 x H 198 x T 61 mm –
1 kg … 1,5 kg (modellabhängig)
Umweltbezogene Spezifikationen
-Betriebstemperatur:
-5°C … +55°C
-Lagertemperatur:
-25°C … +60°C
-Relative Betriebsluftfeuchtigkeit:
20% …95%
Smart Backup
-Integrierte Smart Li-Ion-Batterie
-Technologie: LiFePO4
-Kein Risiko eines thermischen Durchge-
hens
-9 Monate Lagerung ohne Wiederaufla-
dung
-Lebensdauer: 10 Jahre @ 25°C
Installation
-GehäuseanWand befestigenoderin ei-
nen Schaltschrank IP30 integrieren.
Anschluss
-Die Verkabelung wird mit dem vorver-
drahteten Kabel durchgeführt.
Inbetriebnahme und techn. Kundendienst
*Das Root-Zertifikat und die
Bedienungsanleitung finden Sie auf
www.slat.com im Kundenbereich.
Ohne vorherige Zuteilung einer RMA-
Nummer wird keine Geräterücksendung
angenommen. Für eine RMA-
Anforderung füllen Sie das Formular auf
www.slat.com aus oder kontaktieren Sie
[e-mail] .
Für zusätzliche technische Unter-
stützung wenden Sie sich an die SLAT-
Hotline: [phone]
Produktgarantie: 3 Jahre, vgl. AGB.
SLAT –11 rue Jean Elysée Dupuy –BP66 –69543 Champagne au Mont d’Or –France
Tel : [phone] –Fax : [phone] –E-Mail : [email protected] –www.slat.com
SLAT GmbH –Leitzstraße 45 - 70469 Stuttgart - Deutschland
Tel.: [phone] - Fax: [phone] - E-Mail: [e-mail] –www.slat.com
A: Cable input
B: Disconnect backup push-button
C: Uplink Ethernet port:
10/100/1000 Mbps
D: Downlink Ethernet ports:
10/100 Mbps

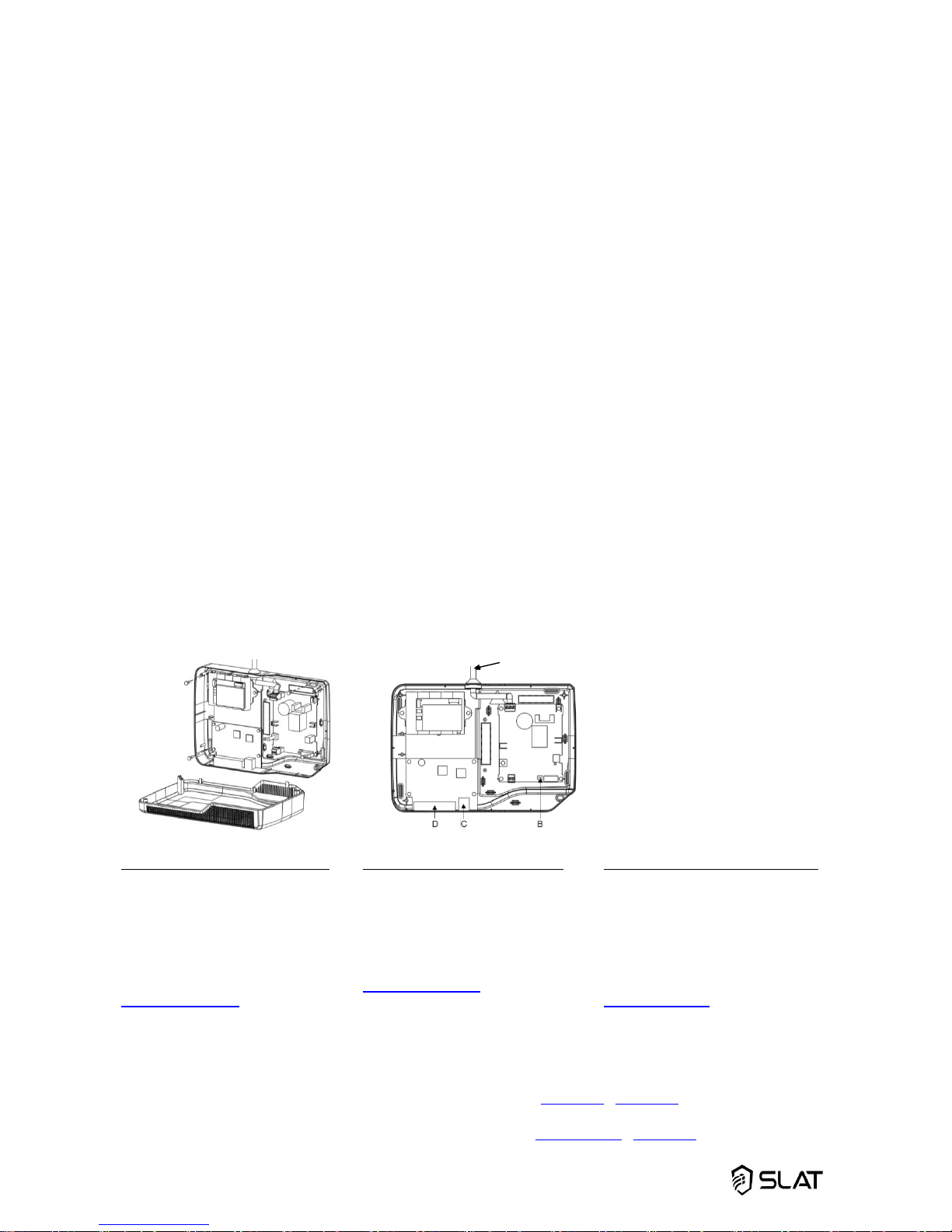

Fig. 2: BOX2 55W
Fig. 1: Wall mounting
A
