LEGRAND Niky 1000 User manual

®
Part. LE05207AB -11/13-01 GF
Niky 1000/1500
Manuel d’installation • Installation manual

2
FRANÇAIS 3
ENGLISH 13
ITALIANO 23
DEUTSCH 33
ESPAÑOL 43
PУСCKИЙ 53
FR
FR
IT
DE
ES
EN
Niky 1000/1500
®
RU

FR
Niky 1000/1500
3
Indice
1 Introduction 4
2 Conditions d’utilisation 4
3 Installation 5
4 Signaux et commandes 5
5 Surcharge et extinction automatique 6
6 Caractéristiques 6
7 Remplacement et maintenance des batteries 7
8 Dysfonctionnements possibles 8
9 Caractéristiques techniques 9

4
Ce manuel contient les informations concernant l’utilisation des modèles Niky 1000/1500.
Il est recommandé de lire attentivement ce manuel avant de procéder à l’installation de l’onduleur
et de respecter scrupuleusement les instructions ci-dessous.
Les UPS Niky 1000/1500 sont conçus pour une utilisation civile ou industrielle.
Ils ne sont pas conformes aux réglementations pour appareils électriques médicaux.
1 Introduction
• Les UPS Niky ont été conçus pour alimenter les appareils d’élaboration de données; la charge
appliquée ne doit pas dépasser celle indiquée sur l’étiquette postérieure de l’UPS.
• Le bouton ON/OFF de l’UPS n’isole pas électriquement les parties internes. Pour isoler l’UPS, le
débrancher de la prise d’alimentation du secteur.
• Ne pas ouvrir le conteneur de l’UPS car des parties peuvent être sous tension dangereuse à l’in-
térieur, même si la prise du secteur est débranchée. Dans tous les cas, à l’intérieur de l’onduleur,
aucune pièce ne peut être réparée par l’utilisateur.
• Les UPS Niky ont été conçus pour fonctionner dans un environnement fermé, propre, sans liqui-
de inflammable ou substances corrosives et non excessivement humide.
• Ne pas positionner l’onduleur à proximité d’appareils qui génèrent de forts champs électroma-
gnétiques et/ou d’appareils sensibles aux champs électromagnétiques (moteurs, disquettes,
haut-parleurs, transformateurs, écrans, video, etc...).
• Ne pas verser de liquides sur ou dans l’UPS.
• Éviter d’exposer l’UPS à la lumière directe du soleil ou à proximité de sources de chaleur.
• Maintenir toujours propres les fentes d’aération et ne pas les obstruer afin de permettre la dissi-
pation de la chaleur interne de l’UPS.
• Brancher l’UPS à une installation équipée d’un conducteur de mise à la terre.
• Ne pas utiliser l’UPS pour alimenter des imprimantes laser à cause de leur courant de démarrage
élevé.
• Ne pas utiliser l’UPS pour alimenter des électroménagers comme les sèche-cheveux, les climati-
seurs, les réfrigérateurs, etc.
2 Conditions d’utilisation
®

Niky 1000/1500
FR
5
• Extraire l’UPS de son emballage.
• S’assurer que la tension de secteur de l’installation est égale à celle figurant sur l’étiquette à
l’arrière de l’UPS.
• Allumer l’UPS à l’aide du bouton ON/OFF et vérifier qu’il marche normalement en présence d’ali-
mentation secteur (led verte allumée).
• Éteindre l’UPS en appuyant sur le bouton ON/OFF jusqu’à ce que la LED ne s’éteigne.
• Après avoir éteint l’UPS, brancher le câble d’alimentation de la charge à la sortie de l’UPS en
utilisant les prises situées dans la porte arrière de l’UPS.
• Allumer l’UPS puis la charge pour vérifier son bon fonctionnement avec alimentation secteur
(led verte allumée).
• Maintenir l’UPS allumé pendant 8 heures avant de l’utiliser afin de recharger les batteries. L’UPS
peut être également utilisé avant que les batteries soient complètement chargées, mais la durée
d’autonomie disponible en cas de black out est plus courte.
Signaux lumineux.:
Significations de la couleur des LED sur le panneau frontal:
• LED1: Verte fixe: alimentation secteur présente et régulière
Verte clignotant toutes les 2 sec: batteries en cours de chargement
• LED2: Jaune fixe: absence d’alimentation secteur (fonctionnement par batterie)
• LED3: Rouge allumée fixe: alarme surcharge
• LED4: Rouge clignotant toutes les 0,5 sec.: réserve autonomie
Signaux acoustiques:
• Son intermittent toutes les 2 sec.: fonctionnement alimentation par batterie
• Son intermittent toutes les 0,5 sec.: surcharge ou réserve autonomie
• Son continu: panne ou alarme générique
3 Installation
4 Signaux et commandes
AVERTISSEMENT
Ne jamais extraire la prise d’alimentation 230V pendant que l’UPS est en marche car cette
opération débranche la terre de protection de l’UPS ainsi que des charges branchées à ce dernier
ATTENTION
Lors du câblage de la ligne de sortie, s’assurer que la longueur totale du câble, de l’UPS à
l’utilisateur le plus éloigné, ne dépasse pas 10 mètres.

6
®
L’UPS est équipé d’un système de mesure de la puissance fournie en sortie: lorsque celle-ci dépasse
les seuils paramétrés, la protection et les signaux correspondants sont activés.
L’extinction automatique survient avec un retard en fonction de l’entité de la surcharge.
Lorsqu’une surcharge se produit en présence d’alimentation secteur, la LED verte est allumée.
Si la surcharge est égale à 100% ±10%, l’UPS s’éteint après 5 minutes et entre en modalité erreur.
Si la surcharge est égale à 110% ±10%, l’UPS s’éteint immédiatement et entre en modalité erreur.
Lorsqu’une surcharge se produit durant le fonctionnement avec alimentation par batterie, la LED
jaune clignote.
Si la surcharge est égale à 100% ±10%, l’UPS s’éteint après 5 secondes et entre en modalité erreur.
Si la surcharge est égale à 110% ±10%, l’UPS s’éteint immédiatement et entre en modalité erreur.
Self test
Un test automatique est effectué chaque fois que l’UPS s’allume, pour assurer le bon fonctionne-
ment de l’UPS.
Protection des batteries
Test de batterie automatique et protection contre une décharge excessive.
Allumage avec alimentation par batterie
L’UPS peut être allumé même en l’absence d’alimentation secteur à condition que la charge ne
dépasse pas 80% de la puissance nominale.
Prises de sortie alimentées par l’onduleur
L’UPS est un line interactive avec AVR qui permet d’alimenter la charge avec une tension de sortie
stable même en présence de fluctuations de la tension d’entrée.
Protections électriques
Extinction automatique en présence de court-circuit.
Protection continue contre les surtensions.
La mauvaise qualité de l’alimentation de secteur peut endommager les appareils électriques, mais
la protection continue contre les surtensions empêche aux spike d’endommager l’hardware.
Filtre EMI/RFI
La mauvaise qualité de l’alimentation de secteur peut endommager les appareils électriques à
cause d’interférences radio ou électromagnétiques.
L’UPS est doté d’un filtre spécifique pour éliminer ces dérangements.
5 Surcharge et extinction automatique
6 Caractéristiques

Niky 1000/1500
7
FR
Software logiciel connexion Niky 1000/1500
L’UPS est équipé d’une interface USB grâce à laquelle on peut accéder, à travers un élaborateur, à une
série de données concernant le fonctionnement de l’UPS et contrôler l’extinction non commandée du
système d’exploitation. Le logiciel est disponible sur demande, pour Windows et Linux. Il peut être télé-
chargé du site www.ups.legrand.com.
Protection téléphonique
Les UPS Niky possèdent une connexion téléphonique standard RJ11/RJ45 passante, qui permet de
protéger les appareils téléphoniques (modem, téléphones, etc.), et réseau, contre les surtensions.
6 Caractéristiques
Avertissement
L’ouverture, la réparation ou le remplacement de pièces à l’intérieur de l’UPS doivent toujours être
exécutés par des techniciens qualifiés. Avant toute intervention, éteindre l’UPS à l’aide du bouton
ON/OFF situé sur le devant, puis débrancher le câble d’alimentation de la prise secteur:
1) éteindre l’onduleur;
2) débrancher le câble d’alimentation de la prise secteur ;
3) remplacer les batteries par d’autres du même type et marque ou ayant les mêmes caractéristiques.
Lorsque l’on manipule les batteries, se maintenir à une certaine distance d’éventuelles flammes
nues pour éviter les explosions. Ne pas essayer d’ouvrir ou d’altérer les batteries, elles contiennent
de l’électrolyte toxique, irritant pour la peau et les yeux. Maintenir hors de la portée des enfants.
7 Remplacement et maintenance des batteries
ATTENTION
Les batteries doivent être uniquement remplacées par des techniciens qualifiés qui se
chargeront de leur élimination dans le respect des lois en vigueur.

8
®
L’UPS marche toujours avec alimentation batterie :
• la tension de secteur n’est pas présente ;
• la tension de secteur est hors des limites de la plage de l’UPS ;
• le câble d’alimentation n’est pas correctement branché à la prise d’alimentation.
• l’interrupteur magnétothermique est en position relevée.
• la prise d’alimentation est défectueuse.
L’UPS signale une surcharge :
• des charges supplémentaires, en plus de celles normalement connectées, ont été involontairement
branchées ;
• vérifier toutes les charges branchées en sortie.
L’UPS ne fonctionne pas avec alimentation batterie (il se bloque ou signale immédiatement une
réserve autonomie):
• l’UPS a marché pendant longtemps sans alimentation de secteur et n’a pas pu recharger sa
batterie. La recharger pendant au moins 6 heures en branchant l’onduleur à l’alimentation
secteur, allumé.
• la batterie est déchargée à cause d’une longue période d’inactivité de l’UPS. La recharger
pendant au moins 6 heures en branchant l’onduleur à l’alimentation secteur.
• la batterie s’est épuisée à cause de son utilisation fréquente, des conditions environnementales
ou du dépassement de la durée moyenne de vie, elle doit être remplacée.
L’UPS ne fournit pas de tension en sortie:
• vérifier que les charges sont correctement branchées aux prises de sortie.
8 Dysfonctionnements possibles

Niky 1000/1500
9
FR
9 Caractéristiques techniques
SPÉCIFICATIONS DE CONSTRUCTION
3 100 04
3 100 13
3 100 26
3 100 05
3 100 14
3 100 27
Poids 13 Kg. 16 Kg.
Dimensions L x H x P en millimètres 147 x 239 x 354
Protections électroniques
Contre les surcharges et les courts-circuits
Blocage du fonctionnement dû à la fin
d’autonomie et à la surchauffe
Extinction automatique due à l’activation
des protections
Spécifications environnementales
Température de fonctionnement de 0 à +40 °C
Humidité relative pour le fonctionnement de 0 à 95 % sans condensation
Niveau de protection suivant IEC529 IP20
Niveau de bruit à 1 mètre < 40 dBA
Caractéristiques électriques d’entrée
Tension nominale d’entrée 230 V
Tension d’entrée 175-285VAC
Fréquence nominale d’entrée 50 ou 60 Hz ± 1 Hz
Courant maximum d’entrée 6,2 Arms 8,5 Arms
Nombre des phases d’entrée monophasé
Forme d’onde de sortie
Avec fonctionnement batterie step wave
Type de fonctionnement line interactive
Caractéristiques électriques de sortie avec alimentation secteur
Tension nominale de sortie 230 V ± 10 %
Courant de sortie sur charge nominale 4,7 Arms 6,5 Arms
Puissance active de sortie avec charge nominale 600 W 900 W
Puissance apparente de sortie
avec charge nominale 1000 VA 1500 VA
Capacité de surcharge 110% pendant 5 secondes
Nombre des phases de sortie monophasé

10
®
9 Caractéristiques techniques
ATTENTION
Les batteries sont considérées comme des déchets dangereux et doivent être éliminées
suivant la réglementation en vigueur.
SPÉCIFICATIONS DE CONSTRUCTION
3 100 04
3 100 13
3 100 26
3 100 05
3 100 14
3 100 27
Caractéristiques électriques de sortie avec alimentation
Tension nominale de sortie 230 V ± 10 %
Fréquence de sortie 50/60 Hz ± 1Hz
Puissance active de sortie sur charge non linéaire 600 W 900 W
Puissance apparente de sortie sur charge non linéaire 1100 VA 1500 VA
Fonctionnement avec batterie
Autonomie à 80% de la charge 5 min. 5 min.
Temps de recharge 10/12 h après fin autonomie
Données techniques et quantité de batteries
2 sans entretien,
au plomb,
scellée 12V
7,2 Ah
2 sans entretien,
au plomb acide,
scellée 12V
9 Ah
Normes
Compatibilité électromagnétique
immunité - émissions Répondant aux normes EN 62040 - 2
Sécurité électrique Répondant aux normes EN 62040 -1 -1
Prestations caractéristiques Répondant aux normes EN 62040 -3

Niky 1000/1500
11
FR

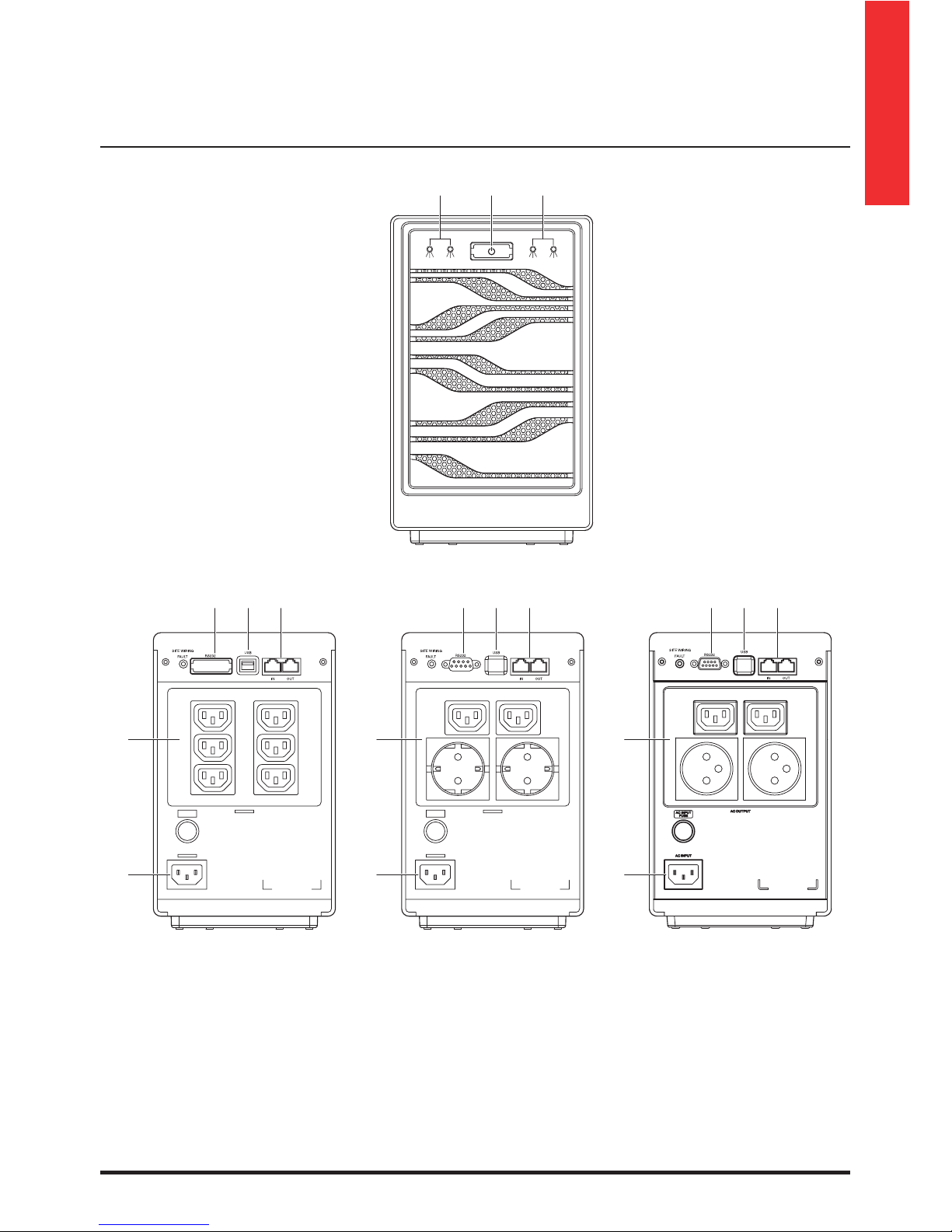

9 Caractéristiques techniques
1 Led de fonctionnement
2 Interrupteur marche et arret
3 Protection puor téléphone fax, modem ou réseau
4 Sortíe
5 Prise d’entrée réseau avec fusible
6 Prise pour interface série USB
7 Prise pour interface série RS232
3 100 13
3 100 14
112
76 3
5 5
76 3
3 100 04
3 100 05
4 4
5
76 3
4
3 100 26
3 100 27

EN
13
Niky 1000/1500
Index
1 Introduction 14
2 Conditions of use 14
3 Installation 15
4 Signals and controls 15
5 Overload and self-shutdown 16
6 Features 16
7 Changing batteries 17
8 Possible malfunctioning 18
9 Technical features 19

14
®
1 Introduction
This manual contains information for users of the Niky 1000/1500 models.
You are advised to read this handbook carefully before installing your uninterruptible power sup-
ply, meticulously following the instructions given herein.
The UPS NIKY is only been made for civil or industrial use; it is not in conformity with the standards
for electro-medical equipment.
• The UPS NIKY has been designed to supply data processing equipment. The load applied must
not exceed the one indicated on the rear label of your UPS.
• The ON/OFF button of your UPS does not electrically isolate the internal parts. To isolate your
UPS unplug it from the mains power socket.
• Do not open the UPS container since there may be parts inside with dangerously high voltage
even when the mains plug is disconnected; there are no parts inside that the user can repair.
• The UPS NIKY has been designed to work in closed, clean rooms where there are no inflammable
liquids or corrosive substances and where it is not too damp.
• Do not place near equipments that generate strong electro-magnetic fields and/or near equi-
pments that are sensible to electro-magnetic fields. (engines, floppy disks, speakers, adapters,
monitors, video, etc...)
• Do not pour any liquid on the UPS or inside the UPS.
• Do not place the UPS in humid environment or near liquid, such as water, chemical solution…
• Do not expose the UPS to the direct sunlight or any heat sorces.
• Keep the ventilation slits clean to dissipate the heat of the UPS.
• Use grounded power cable to connect the UPS to the mains supply.
• Do not plug laser printers into the UPS because of their high start-up current.
• Do not plug house electric equipments, such as hair dryer,air conditioner, and refrigerator into
the UPS outlets.
2 Conditions of use
®

EN
Niky 1000/1500
15
• Take your UPS out of its packing.
• Make sure the mains supply voltage is identical to the one indicated in the label placed on the
rear of the UPS.
• Switch on your UPS with the ON/OFF button and check it operates correctly with the mains
(green LED on).
• Switch the UPS off by pressing the ON/OFF button until the LED shuts down.
• After switching off the UPS, connect the load power cable to the UPS output using the outlet
located on the right side of the UPS.
• Switch on your UPS and then the load to check it operates correctly with the mains (green LED on).
• Keep the UPS on for 8 hours to recharge battery before using it.
• UPS can also be used before battery is completely charged, but in this case back up time availa-
ble during black out will be shorter.
LED indicators:
The different colours of the LEDs on the front panel indicate the following:
• LED1: Fixed green: mains present and regular.
Green flashing every 2 sec: batteries are recharging
• LED2: Fixed yellow: no mains (running on battery)
• LED3: Fixed red: overload alarm
• LED4: Red flashing every 0.5 sec: autonomy in reserve
Acoustic signals:
• Intermittent sound every 2 sec.: running on battery
• Intermittent sound every 0.5 sec: overload or autonomy in reserve
• Continuous sound: failure or generic alarm
3 Installation
4 Signals and controls
CAUTION
While wiring the outlet line, make sure the total length of the cable, from the UPS to the
farthest utility, does not exceed 10 metres.
NOTICE
Never disconnect the 230 V power plug while the UPS is operating since this would
disconnect the earthing protection both from the UPS and from the loads connected to it.

16
®
5 Overload and self-shutdown
Your UPS is equipped with a system to measure the power delivered at the outlet; when this ex-
ceeds the set thresholds, the protection and relative signals are activated; shutdown is automatic
with a delay in relation to the size of the overload.
Under the line mode the green led will be light. If the overload is 100% ± 10%; UPS will shutdown
after 5 minutes and go to fault mode. If the overload is 110% ± 10%; UPS will shutdown immedia-
tely and go to fault mode.
Under the battery mode the yellow led will be flashed. If the overload is 100% ± 10%; UPS will be
shutdown after 5 second and go to fault mode.
If the overload is 110% ± 10%; UPS will shutdown immediately and go to fault mode.
Self test
Automatic self text is executed each time the UPS is switched on, to provide a reliable operation.
Battery Protection
Automatic battery test and deep discharge protection.
DC start capability
The UPS can be switched on in DC mode (battery operation) rete provided the load does not
exceed 80% of the UPS’ rated power.
UPS power supplied outlets
This is a line interactive UPS equipped with AVR, that allows to feed the load with a stabilized
output voltage even when mains floats.
Electrical protection
Automatic swith off upon short circuit.
Full time surge protection outlet
Connect the appliances not needing for back up protection (printers, fax etc.) to the surge
protected outlet located near the back of the unit.
EMI/RFI filtering:
Bad quality of mains supply can damage electronic appliances because of electromagnetic radio
frequency interferences.
The UPS is provided with a dedicated filter to eliminat these disturbances.
6 Features

EN
Niky 1000/1500
17
Software connection Niky 1000/1500
The UPS is equipped with a RS232 interface (DB9 cable for software communication is needed)
and USB interface, thanks to which it is possible by means of a computer to access a set of data
regarding the operation of the UPS and control the operating system unattended shutdown.
Software is available as on option for Win98/ME/2000, Novell and Linux, from the website
www.ups.legrand.com without charge. User license is included in the product.
Telephone protection
The NIKY UPS has an integrated, standard RJ11/RJ45 passing telephone connectionthat provides
protection for telephone or network equipment (modem, telephones, etc.) against overvoltage.
6 Features
Caution
Opening, repairing, or replacing parts inside the UPS must always be carried out by specialized
technical personnel only. First of all, switch off the UPS with the ON/OFF button located on the
front panel, then unplug the power cable from the 230V outlet socket.
1) Switch off the uninterruptible power supply.
2) Unplug the power cable from the mains socket.
3) Change the batteries with others of the same type and make, or having the same features
Keep clear from fire to avoid explosion while handling batteries.
Do not open or tamper with the battery case, because it contains toxic electrolyte that could be
harmful for your skin or eyes. Keep out of children’s reach.
7 Changing batteries
NOTICE
The batteries must only be replaced by qualified technical personnel, who will dispose of
them in compliance with the law in force.

18
®
8 Possible malfunctioning
The UPS always operates on batteries:
• There is no line voltage
• Line voltage is out of allowed UPS range
• The power supply cable is not correctly connected to mains socket.
• The input circuit breaker has to be reset
• The mains socket is defective
The UPS signals overloading:
• Additional loads to the ones normally connected have involuntarily been connected on the
output line.
• Check all the loads connected to the output
The UPS doesn’t operate in battery mode (it shuts down or immediately signals it is close to the
operating limit):
• The UPS has operated with no mains voltage for a long time and has not been able to recharge
the battery. Recharge it for at least 6 hours by connecting the uninterruptible power supply to
the mains.
• The battery is flat due to not using the UPS for a long period. Recharge it for at least 6 hours by
connecting the uninterruptible power supply to the mains.
• The battery has run down due to being used frequently, to ambient conditions, or to having
exceeded its average service life; it is necessary to change it.
The UPS doesn’t deliver power to the output:
• Check that the loads are correctly connected to the output sockets

EN
19
Niky 1000/1500
9 Technical features
CONSTRUCTION SPECIFICATIONS
3 100 04
3 100 13
3 100 26
3 100 05
3 100 14
3 100 27
Weights 13 Kg. 16 Kg.
Dimensions L x H x P in mm 147 x 239 x 354
Protection
Electronic protection against overloading
and short-circuiting. Shutdown on
reaching operating limit and overheating.
Automatic shutdown due to protection
triggering
Ambient specifications
Operating temperature range from 0 to +40 °C
Operating relative humidity range from 0 to 95% non-condensing
Degree of protection as per IEC529 IP20
Noise level at 1 meter < 40 dBA
Electrical input specifications
Rated input voltage 230 V
Range of input voltage 175-285VAC
Rated input frequency 50 or 60 Hz ± 1 Hz
Maximum input current 6,2 Arms 8,5 Arms
Number of input phases Single phase
Waveform on output
With battery operation step wave
Type of operation line interactive
Electrical specifications on output
Rated output voltage 230 V ± 10 %
Output current on nominal load 4,7 Arms 6,5 Arms
Apparent output capacity on nominal load 600 W 900 W
Apparent output capacity on nominal load 1000 VA 1500 VA
Overload capacity 110% for 5 s.
Number of phases on output Single phase

20
®
9 Technical features
NOTICE
The batteries are considered hazardous waste and should be disposed of in accordance with
current regulations.
CONSTRUCTION SPECIFICATIONS
3 100 04
3 100 13
3 100 26
3 100 05
3 100 14
3 100 27
Electrical specifications on output with battery operation
Rated output voltage 230 V ± 10 %
Output frequency 50/60 Hz ± 1Hz
Active output capacity on non-linear load 600 W 900 W
Apparent output capacity on non-linear load 1100 VA 1500 VA
Battery operation
Operating time to 80% of the load 5 min. 5 min.
Charging time 10/12 h at the end of operating range
Technical data and number of batteries
n° 2
maintenancefree,
sealed, leadacid
batteries 12V
7,2 Ah
n°2
maintenance-free,
sealed, lead-acid
battery 12V
9 Ah
Standards
Electromagnetic compatibility
Emission - Immunity Conforms to EN 62040 - 2
Safety Conforms to EN 62040 -1 -1
Performance and features Conforms to EN 62040 -3
