SLV SQUARE 1000344 User manual
















































































IP44

1000344
220V-240V~50/60Hz E27 20W max.
13 x 13 x 30 cm 1,20 kg
…45 13 x 13 x 60 cm 2,50 kg
…46 13 x 13 x 90 cm 3,90 kg


B
A

A
B
H05RN-F
H05RN-F
6 cm
max.
15
cm
max.
SLV 1000343SLV 231234
SLV
228730
23.09.22 © SLV GmbH, Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany, Tel. [phone]. Made in China.
BETRIEBSANLEITUNG TEIL A
Standleuchte
INSTRUCTION MANUAL PART A
Floor lamp
MODE D’EMPLOI PARTIE A
Lampadaire
MANUAL DE INSTRUCCIONES PARTE A
Luminaria de pie
ISTRUZIONI PER L’USO PARTE A
Lampada da terra
GEBRUIKSAANWIJZING DEEL A
Staand armatuur
DRIFTSVEJLEDNING PART A
Standerlampe
INSTRUKCJA OBSŁUGI CZĘŚĆ A
Lampa stojaca
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ЧАСТЬ A
Напольные светильники
BRUKSANVISNING DEL A
Markarmatur
KULLANMA KILAVUZU BÖLÜM A
Ayaklılâmba
HASZNÁLATI UTASÍTÁS, A. RÉSZ
Álló lámpatest

1000344
…45
…46







DE - Die Installation erfordert Fachkenntnisse und darf nur eine
zugelassene Elektrofachkraft unter Berücksichtigung örtlicher und
nationaler Bestimmungen durchführen!
EN - The installation requires expert knowledge and may be carried out
only by an approved electrician under consideration of local and national
regulations!
FR - L’installation nécessite des connaissances spécialisées et ne peut
être effectuée que par un électricien agréé, en tenant compte des
réglementations locales et nationales !
ES - ¡Para realizar la instalación son necesarios conocimientos técnicos.
La instalación será realizada exclusivamente por un técnico electricista
autorizado, respetando las normativas locales y nacionales!
IT - L’installazione richiede conoscenze tecniche e può essere eseguita
soltanto da un elettricista autorizzato tenendo conto delle norme locali e
nazionali!
NL - De installatie vereist vakkennis en mag uitsluitend door een erkende
elektricien worden uitgevoerd, waarbij de lokale en nationale voorschriften
in acht moeten worden genomen!
DA - Installationen kræver fagkundskab og må kun gennemføres af en
autoriseret el-installatør. Lokale og nationale bestemmelser skal herved
overholdes!
PL - Instalacja wymaga wiedzy specjalistycznej i powinna być
przeprowadzana wyłącznie przez uprawnionego elektryka przy
uwzględnieniu miejscowych i krajowych przepisów!
RU - Установка требует специальных знаний иможет производиться
только сертифицированным электриком ссоблюдением местных и
национальных положений!
SV - Installationen kräver fackkunskaper och får endast utföras av en
elektriker. Lokala och nationella bestämmelser måste följas!
TR - Kurulum uzmanlık gerektirir ve sadece yerel ve ulusal yönetmelikler
dikkate alınarak yetkili bir elektrikçi tarafından yapılabilir!
HU - A csatlakoztatás szaktudást igényel, és kizárólag feljogosított
villamossági szakember végezheti el a helyi és nemzeti rendelkezések
figyelembe vétele mellett!








Technische Änderungen vorbehalten. Technical Details are subject to
change. Les détails techniques sont sujet à des changements. Nos
reservamos el derecho a modificaciones técnicas. Modifiche tecniche
riservate. Behoudens technische wijzigingen. Ret til tekniske ændringer
forbeholdes. Zmiany techniczne zastrzeżone. Сохраняется право на
внесение технических изменений. Tekniska ändringar kan förekomma.
Teknik değişiklik yapma hakkısaklıdır. A technikai részletek termékenként
változhatnak.

 
A
23.09.2022 ©. SLV GmbH, Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany, Tel. [phone]. Made in China.

© 23.09.2022 SLV GmbH, Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany, Tel. [phone]. Made in China.
Betriebsanleitung TEIL B
Standleuchte
1000344 ...45 ...46
Anleitung sorgfältig lesen und aufbewahren!
Sicherheitshinweise für Installation und Betrieb
Nichtbeachtung kann zu Lebens-, Verbrennungs- und Brandgefahr
führen!
Jegliche Arbeiten am elektrischen Anschluss nur durch Elektrofachkraft!
Produkt nicht verändern oder modifizieren.
Nichts an dem Produkt befestigen.
Produkt nicht abdecken.
Nur mit intaktem Schutzglas betreiben.
Die flexible Anschlussleitung darf nicht mit Erdreich bedeckt sein.
Sollte die Anschlussleitung beschädigt sein, darf diese nur durch den
Hersteller oder einer qualifizierten Elektro-Fachkraft ausgetauscht werden.
Bei Verdacht einer Fehlfunktion oder Beschädigung außer Betrieb
nehmen und Händler oder Elektrofachkraft kontaktieren.
Sicherstellen, dass Kinder an dem Produkt keinen Schaden nehmen.
Weitere Sicherheitshinweise =
Bestimmungsgemäße Verwendung
Schutzklasse I (1) - Anschluss mit Schutzleiter.
Nur fest montiert auf ebenen Untergrund betreiben.
Nur auf normal oder nicht entflammbaren Flächen betreiben.
Keinen starken mechanischen Beanspruchungen oder starker
Verschmutzung aussetzen.
IP44: Schutz gegen feste Fremdkörper > Ø 1,0mm - Schutz gegen
Spritzwasser aus allen Richtungen.
Leuchtmittelwechsel
Leuchte spannungsfrei schalten und abkühlen lassen.
Zugelassene Leuchtmitteltypen: E27, 20W max.
Pflege / Lagerung
Produkt spannungsfrei schalten und abkühlen lassen.
Regelmäßig mit leicht angefeuchtetem (Wasser) Tuch nur äußerlich
reinigen.
Nicht mit Hochdruckreiniger reinigen.
Fuß oder Basis darf nicht bedeckt sein (z.B. mit Laub, Erdreich, etc.).
Belüftungs- und Ablauföffnungen müssen frei bleiben.
Folgende Einflüsse können unerwünschte Wirkungen auf das Produkt
haben: Saure Umgebung, hoher Salzgehalt in der Luft, Reinigungsmittel,
Dünger, Streusalz, Chemikalien.
Nur trocken und sauber lagern.
Montage
Stromversorgung / Anschlussleitung spannungsfrei schalten!
Nur beschriebenes Zubehör verwenden.
Nur geeignetes Montagematerial verwenden.
Nur für Bodenaufbau geeignet.
Örtliche Installationsvorschriften für Außenbereich beachten.
Produkt nicht eigenhändig abdichten (z.B. mit Silikon).
Gemäß angegebener IP Schutzart installieren.

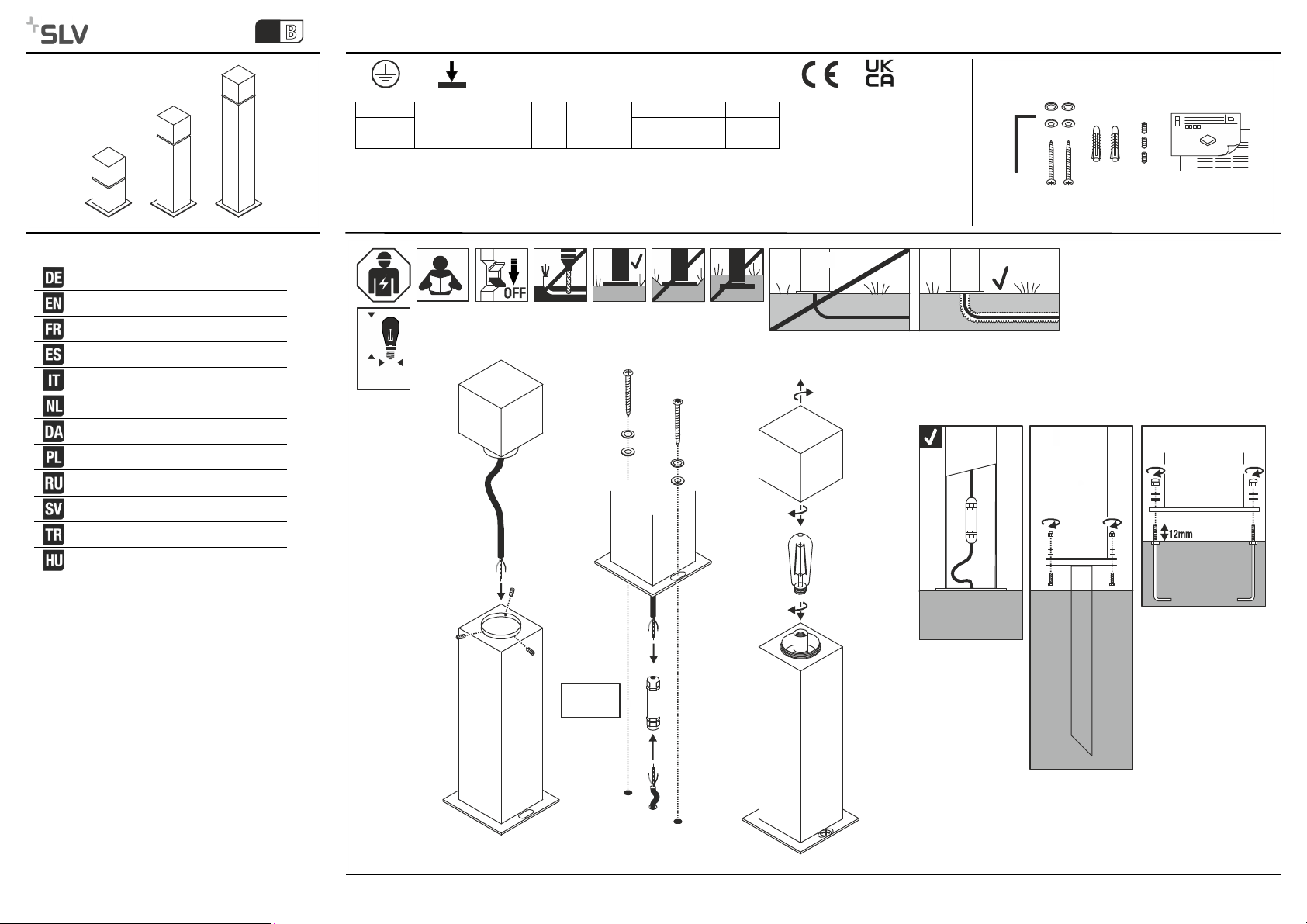

Montieren wie in Abbildung dargestellt.
Befestigungsmöglichkeiten
Schrauben-Set (Lieferumfang): Direkte Befestigung.
Erdspieß (SLV 231234): Befestigung im Erdreich.
Betonanker (SLV 1000343): Zum Eingießen in Beton.
Elektrischer Anschluss
Anschlussbox für den Außenbereich (z.B. SLV 228730) verwenden.
Außenleiter Leitung L
Neutralleiter Leitung N
Schutzleiter Leitung (PE)
Sicheren Halt und ordnungsgemäße Funktion prüfen!
Operating Manual PART B
Outdoor Floor Stand Luminaire
1000344 ...45 ...46
Read manual carefully and keep for further use!
Safety advices for installation and operation.
Disregard may lead to danger of life, burning or fire!
Any works on the electrical connection only by electrician.
Do not alter or modify the product.
Do not fasten anything on the product.
Do not cover the product.
Operate only with intact protection glass.
The supply cord may not be covered with soil.
If the external flexible cable or cord of this luminaire is damaged, it shall
be exclusively replaced by the manufacturer or a qualified electrician to
avoid hazard.
Take out of service when suspecting a defect or malfunction and contact
your dealer or a qualified electrician.
Take measures that children get not harmed by the product.
Additional safety advices =
Use as directed
Safety class I (1) - Connection with protective conductor.
Operate only firmly fixed on an even surface.
Operate only on normal or not inflammable surfaces.
Do not strain mechanically or expose to strong dirt contamination.
IP44: Protection against foreign objects > Ø 1,0mm - Protection against
splashing water from all directions.
Lamp replacement
Disconnect luminaire from mains and let it cool down.
Suitable light sources: E27, 20W max.
Care / Storage
Disconnect product from mains and let it cool down.
Clean external surfaces regularly with a slightly moistened (water) cloth.
Do not clean with pressure washer.
The base may not be covered (e.g. with foliage, soil, etc.)
Openings providing aeration or drainage must be kept free.
The following influences may have unwanted effects on the product: acidic
surrounding, high salt content in the air, cleaning agents, fertilizer, thawing
salt, chemicals.
Store dry and clean.
Installation
Switch off mains / fixed connection cable!
Use only described accessories.
Use only suitable fastening materials.
Only suited for ground surface mounting.
Follow local regulations for outdoor installations.
Do not seal the product yourself (e.g. with silicone).
Install according to declared IP type.
Install as shown in the figure.
Types of fixation
Screw-Set (supplied): Direct fixation.
Ground spike (SLV 231234): Fixation in soil.
Concrete anchor (SLV 1000343): to be casted into concrete.
Electrical connection
Use outdoor connection box (e.g. SLV 228730).
Live conductor Conductor L
Neutral conductor Conductor N
Protective conductor Conductor (PE)
Check secure fixation and proper function!
Mode d’emploi PARTIE B
Lampadaire
1000344 ...45 ...46
Lire attentivement le mode d’emploi et le conserver dans un endroit
sûr !
Consignes de sécurité pour l’installation et l’utilisation
Le non-respect peut entraîner un risque de mort, de brûlures et
d’incendie !
Les travaux de branchement électrique doivent uniquement être effectués
par un électricien qualifié !
Ne pas modifier ni altérer le produit.
Ne rien fixer sur le produit.
Ne pas couvrir le produit.
Utiliser uniquement avec verre de protection intact.
Le câble de raccordement flexible ne doit pas être recouvert de terre.
La conduite flexible extérieure de cette lampe ne peut être échangée que
par le fabricant ou une personne qualifiée dans le domaine
électrotechnique en cas d’endommagement.
En cas de soupçon de dysfonctionnement ou de dommage, arrêter
l’appareil et contacter le revendeur ou un électricien qualifié.
S’assurer que les enfants n’endommagent pas le produit.
Consignes de sécurité complémentaires =
Utilisation conforme
Classe de protection I (1) - Branchement avec câble de terre.
Utiliser uniquement lors du montage fixe sur un support plat.
Utiliser uniquement sur des surfaces normales ou ininflammables.
Ne pas exposer à de fortes contraintes mécaniques ou à une saleté
importante.
IP44: Protection contre les corps étrangers durs > Ø 1,0 mm - Protection
contre les éclaboussures provenant de toutes les directions.
Remplacement de la source
Mettre le luminaire hors tension et laisser refroidir.
Lampes autorisées : E27, 20W max.
Entretien / Stockage
Mettre le produit hors tension et laisser refroidir.
Nettoyer régulièrement, la partie extérieure seulement, avec un chiffon
légèrement humidifié (à l’eau).
Ne pas nettoyer au nettoyeur haute pression.
Le pied ou la base ne doit pas être recouvert (par ex. avec des feuilles, de
la terre, etc.).
Les ouvertures de ventilation et d’évacuation doivent rester libres.
Les facteurs suivants peuvent avoir des effets indésirables sur le produit :
Environnement acide, forte teneur en sel dans l’air, nettoyants, engrais,
sel de voirie, produits chimiques.
Entreposer dans un endroit sec et propre uniquement.
Montage
Mettre l’alimentation/le câble de raccordement hors tension !
Utiliser uniquement les accessoires décrits.
Utiliser uniquement le matériel de montage approprié.
Uniquement adapté pour montage en saillie au sol.
Respecter les réglementations d’installation locales pour les zones
extérieures.
Ne pas sceller le produit vous-même (par ex. avec du silicone).
Installer selon l’indice de protection IP spécifié.
Montage comme indiqué sur l’illustration.
Possibilités de fixation
Kit de fixation (Contenu livré): fixation directe du luminaire.
Piquet (SLV 231234): fixation dans le sol.
Accessoires de fixation pour béton (SLV 1000343): pour coulage dans le
béton.
Raccordement électrique
Utiliser une boîte de connexion pour l’extérieur (par ex. SLV 228730).
Fil extérieur câble L
Fil neutre câble N
Fil de terre câble (PE)
Vérifier le bon maintien et le bon fonctionnement !

© 23.09.2022 SLV GmbH, Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany, Tel. [phone]. Made in China.
Manual de instrucciones PARTE B
Luminaria de pie
1000344 ...45 ...46
¡Leer atentamente las instrucciones y guardarlas!
Instrucciones de seguridad para instalación y funcionamiento
¡En caso de omisión, subyace peligro de quemaduras, incendio y
lesiones mortales!
¡Cualquier trabajo en la conexión eléctrica deberá ser llevado a cabo
exclusivamente por personal técnico eléctrico!
Ni modificar ni transformar el producto.
No fijar nada al producto.
No cubrir el producto.
Operar exclusivamente con vidrio de protección intacto.
El cable de conexión flexible no deberá estar cubierto por la tierra del
suelo.
Si el cable exterior flexible de esta lámpara se daña, sólo debe ser
cambiado por el fabricante o por un experto electrotécnico cualificado.
En caso de sospechar mal funcionamiento, daños o deterioro, poner fuera
de servicio y avisar al distribuidor o a un técnico electricista.
Cerciorarse de que los niños no se hagan daño con el producto.
Otras instrucciones de seguridad =
Utilización acorde a lo previsto
Clase de protección I (1) - Conexión con toma de tierra.
Poner en funcionamiento solo sobre superficie plana y fijamente montado.
Operar exclusivamente sobre superficies normales o no inflamables.
No exponer a fuerte esfuerzo mecánico ni a gran suciedad.
IP44: Protección contra cuerpos extraños sólidos > Ø 1,0mm - Protección
contra salpicaduras de agua procedentes de todas las direcciones.
Cambio de lámparas
Desconectar tensión de la luminaria y esperar a que se enfríe.
Tipos de lámpara autorizados: E27, 20W max.
Cuidados / Almacenamiento
Desconectar tensión del producto y esperar a que se enfríe.
Limpiar regularmente solo el exterior con un paño húmedo (agua).
No limpiar con limpiador de alta presión.
El pie o la base no deben estar nunca cubiertos (p. ej. con hojarasca,
tierra, etc.).
Deben mantenerse libres los orificios de ventilación y de salida.
Las siguientes influencias pueden perjudicar el producto: Entorno ácido,
alto contenido de sal en el aire, detergentes, abonos, sales para
carreteras, productos químicos.
Almacenar exclusivamente en lugares secos y limpios.
Montaje
¡Desconectar la tensión de la alimentación de corriente/del cable de
conexión!
Utilizar exclusivamente el accesorio descrito.
Utilizar exclusivamente el material de montaje adecuado.
Apto exclusivamente para montaje en el suelo.
En caso de exteriores deben respetarse las normativas de instalación
locales.
No sellar el producto por iniciativa propia (p. ej. con silicona).
Instalar de acuerdo con el tipo de protección IP indicado.
Montar tal y como indica la ilustración.
Posibilidades de fijación
Kit de tornillos (Volumen de suministro): Fijación directa de la luminaria.
Pincho tierra (SLV 231234): Fijación a la tierra.
Fijación hormigón (SLV 1000343): Para fundir en hormigón.
Conexión eléctrica
Utilizar la caja de conexiones para el exterior (p. ej. SLV 228730).
Conductor externo Linea L
Conductor neutro Linea N
Toma de tierra Línea (PE)
¡Revisar el buen soporte y correcto funcionamiento!
Istruzioni per l’uso PARTE B
Lampada da terra
1000344 ...45 ...46
Leggere e conservare attentamente le istruzioni!
Avvertenze di sicurezza per installazione ed esercizio
In caso di mancata osservanza sussiste il rischio di morte,
combustione e incendio!
Qualunque lavoro sul collegamento elettrico va eseguito solo da
elettricisti!
Non alterare né modificare il prodotto.
Non fissare nulla al prodotto.
Non coprire il prodotto.
Azionare solo con vetro protettivo intatto.
Il cavo di collegamento flessibile non deve essere coperto con la terra.
Se la linea elettrica flessibile di questa lampada fosse danneggiata, dovrà
essere esclusivamente sostituita dal produttore o da una persona
specializzata e qualificata nel settore elettrotecnico.
In caso di sospetto di malfunzionamento o danneggiamento, mettere fuori
servizio e contattare il rivenditore o un elettricista.
Sincerarsi che i bambini non danneggino il prodotto.
Altre avvertenze di sicurezza =
Utilizzo conforme
Classe di protezione (1) - collegamento con cavo di terra.
Azionare solo se montato saldamente su fondo in piano.
Azionare soltanto su superfici normali o non infiammabili.
Non esporre a forti sollecitazioni meccaniche o a sporcizia intensa.
IP44: Protezione contro corpi solidi estranei > Ø 1,0mm - Protezione
contro spruzzi d’acqua da tutte le direzioni.
Sostituzione della lampadina
Scollegare l'apparecchio e farlo raffreddare.
Tipi di lampadina autorizzate: E27, 20W max.
Cura / Conservazione
Scollegare il prodotto e farlo raffreddare.
Pulire solo esternamente a intervalli regolari con un panno leggermente
imbibito di acqua.
Non pulire con idropulitrice.
Non coprire la base (ad es. con foglie, terra, ecc.).
Le aperture di aerazione e scarico aria devono rimanere libere.
Le seguenti condizioni potrebbero avere effetti indesiderati sul prodotto:
Ambiente acido, elevato contenuto di sali nell'aria, detergenti, concimi,
sale antigelo, sostanze chimiche.
Conservare solo asciutto e pulito.
Montaggio
Eliminare l’alimentazione elettrica / scollegare il cavo di
collegamento.
Usare solo gli accessori descritti.
Rispettare la distanza dalla superficie illuminata.
Adatto solo per l’installazione a pavimento.
Rispettare le direttive per l’installazione locale in ambienti esterni.
Non sigillare il prodotto autonomamente (ad es. con silicone).
Installare secondo il grado di protezione IP indicato.
Montare come illustrato in figura.
Possibilità di fissaggio
Set di viti (Fornitura): Fissaggio diretto dell'apparecchio.
Picchetto (SLV 231234): fissaggio nel terreno.
Ancoraggio per cemento (SLV 1000343): Da colare nel cemento.
Collegamento elettrico
Usare una scatola di allacciamento per esterni (ad es. SLV 228730).
Cavo esterno Cavo L
Cavo neutro Cavo N
Cavo di terra Cavo (PE)
Controllare la tenuta sicura e il funzionamento corretto!
Gebruiksaanwijzing DEEL B
Staand armatuur
1000344 ...45 ...46
Handleiding zorgvuldig lezen en bewaren!
Veiligheidsinstructies voor installatie en gebruik
Niet-naleving kan levens-, verbrandings- en brandgevaar tot gevolg
hebben!
Elektrische aansluitingen mogen uitsluitend door een elektricien worden
uitgevoerd!
Product niet wijzigen of aanpassen.
Niets aan het product bevestigen.
Product niet afdekken.
Alleen met intact veiligheidsglas gebruiken.
De flexibele aansluitkabel mag niet met aarde bedekt zijn.
In geval van beschadigingen mag de buitenste flexibele bekabeling van
deze lamp alleen door de fabrikant of door een gekwalificeerde
elektrotechnische vakman worden vervangen.
Bij het vermoeden van een defect of beschadiging niet meer gebruiken en
contact opnemen met verkooppunt of elektricien.
Zorg ervoor dat kinderen geen schade kunnen oplopen door contact met
het product.
Overige veiligheidsinstructies =
Beoogd gebruik
Veiligheidsklasse I (1) - aansluiting met aardedraad.
Alleen stevig gemonteerd op een vlakke ondergrond gebruiken.
Alleen op normaal of niet-ontvlambare oppervlakken toepassen.
Niet blootstellen aan hoge mechanische belastingen of sterke vervuiling.
IP44: Bescherming tegen vaste vreemde voorwerpen > Ø 1,0mm -
Bescherming tegen sproeiwater uit alle richtingen.
Lichtbronnen vervangen
Armatuur spanningsvrij maken en laten afkoelen.
Toegestane lichtbronnen: E27, 20W max.
Verzorging / Opslag
Product spanningsvrij maken en laten afkoelen.
Regelmatig met iets vochtige (water) doek alleen aan de buitenkant
reinigen.
Niet met hogedrukreiniger reinigen.
Voet of basis mag niet bedekt zijn (bijv. met bladeren, aarde, enz.).
Ventilatie- en afvoergaten moeten vrij blijven.
De volgende factoren kunnen ongewenste effecten op het product
hebben: zure omgeving, hoog zoutgehalte in de lucht, reinigingsmiddelen,
meststoffen, strooizout, chemicaliën.
Alleen droog en schoon bewaren.
Montage
Stroomtoevoer/aansluitkabel spanningsvrij maken!
Uitsluitend de beschreven accessoires gebruiken.
Uitsluitend geschikt montagemateriaal gebruiken.
Uitsluitend geschikt voor vloeropbouw.
Lokale installatievoorschriften voor buiten in acht nemen.
Product niet zelf afdichten (bijv. met silicone).
Volgens aangegeven IP-beschermingsklasse installeren.
Monteren zoals op de afbeelding is weergegeven.
Bevestigingsmogelijkheden
Schroevenset (Leveringsomvang): directe bevestiging van het armatuur.
Grondpin (SLV 231234): bevestiging in de grond.
Betonanker (SLV 1000343): om in te gieten in beton.
Elektrische Ansluiting
Aansluitdoos voor buiten (bijv. SLV 228730) gebruiken.
Fasedraad L-draad
Nuldraad N-draad
Aardedraad draad (PE)
Controleren op stevige bevestiging en correcte werking!

© 23.09.2022 SLV GmbH, Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany, Tel. [phone]. Made in China.
Driftsvejledning PART B
Standerlampe
1000344 ...45 ...46
Læs vejledningen grundigt og opbevar den!
Sikkerhedshenvisninger vedrørende installation og brug
Manglende overholdelse kan resultere i livsfare, forbrændinger og
brand!
Alt arbejde på den elektriske tilslutning må kun gennemføres af en el-
installatør!
Der må ikke foretages ændringer eller modifikationer af produktet.
Der må ikke fastgøres noget til produktet.
Produktet må ikke dækkes til.
Må kun anvendes med ubeskadiget beskyttelsesglas.
Den fleksible tilslutningsledning må ikke være dækket med jord.
Hvis beskadiget må den yderste fleksible ledning på denne lampe kun
udskiftes af producenten eller en kvalificeret elektriker.
Ved mistanke om fejlfunktion eller beskadigelse skal produktet tages ud af
drift. Kontakt så forhandleren eller en el-installatør.
Sørg for, at børn ikke tager skade af produktet.
Yderligere sikkerhedshenvisninger =
Tilsigtet anvendelse
Beskyttelsesklasse I (1) - tilslutning med beskyttelsesleder.
Må kun anvendes fast monteret på jævn undergrund.
Må kun anvendes på normalt eller ikke antændelige flader.
Må ikke udsættes for kraftige mekaniske belastninger eller stærk
forurening.
IP44: Beskyttelse mod faste fremmedlegemer > Ø 1,0mm - Beskyttelse
mod sprøjtevand fra alle retninger.
Skift af lyskilde
Afbryd spændingsforsyningen til lampen og lad den køle af.
Tilladte typer lyskilder: E27, 20W max.
Pleje / lagring
Afbryd spændingsforsyningen til produktet og lad den køle af.
Rens regelmæssigt og kun på ydersiden med en let fugtet klud (vand).
Må ikke renses med højtryksrenser.
Fod eller basis må ikke være tildækket (f. eks. med løv, jord osv.).
Ventilations- og udluftningsåbninger skal være frie.
Følgende indflydelser kan påvirke produktet på uønsket måde: Surt miljø,
højt saltindhold i luften, rengøringsmidler, gødning, vejsalt, kemikalier.
Skal opbevares rent og tørt.
Montage
Strømforsyningen / tilslutningsledningen skal gøres spændingsfrit!
Anvend kun det beskrevne tilbehør.
Anvend kun egnet montagemateriale.
Kun egnet til gulvpåbygning.
Overhold de lokale installationsbestemmelser for udendørsarealer.
Man må ikke selv tætne produktet (f. eks. med silikone).
Skal installeres i henhold til den oplyste IP-beskyttelsesgrad.
Monteres som vist på billedet.
Montagemuligheder
Skruesæt (Leveringsomfang): Direkte montage af lampen.
Jordspyd (SLV 231234): Fastgøring i jordbunden.
Betonanker (SLV 1000343): Til indstøbning i beton.
Elektrisk forbindelse
Brug en tilslutningsboks til udendørs områder (f.eks. SLV 228730).
Yderleder Ledning L
Neutralleder Ledning N
Beskyttelsesleder Ledning (PE)
Kontroller med hensyn til sikker fastgøring og korrekt funktion!
Instrukcja obsługi CZĘŚĆ B
Lampa stojaca
1000344 ...45 ...46
Instrukcjęnależy dokładnie przeczytaći jązachować!
Zasady bezpiecznej instalacji i eksploatacji
Brak przestrzegania zasad może powodowaćzagrożenie życia,
prowadzićdo powstania poparzeńi pożaru!
Wszelkie prace przy połączeniach elektrycznych musząbyćwykonywane
wyłącznie przez uprawnionego elektryka!
Nie wolno dokonywaćzmian ani modyfikacji produktu.
Nie przytwierdzaćnic do produktu.
Nie przykrywaćproduktu.
Używaćwyłącznie w połączeniu z nienaruszonym szkłem ochronnym.
Elastycznego przewodu przyłączeniowego nie wolno przykrywaćziemią.
Jeśli przewód łączący jest uszkodzony, powinien on zostaćwymieniony
tylko przez producenta lub wykwalifikowanego elektryka.
W przypadku podejrzenia wadliwego działania lub uszkodzenia wyłączyći
skontaktowaćsięze sprzedawcąlub uprawnionym elektrykiem.
Upewnićsię, że dzieci nie ucierpiąprzy kontakcie z produktem.
Dalsze zasady bezpieczeństwa =
Użytkowanie zgodnie z przeznaczeniem
Klasa ochronności I (1) - podłączenie przy pomocy przewodu
ochronnego.
Do użytku wyłącznie po zamocowaniu na stałe na równym podłożu.
Używaćwyłącznie na normalnie palnych lub niepalnych powierzchniach.
Nie poddawaćsilnym obciążeniom mechanicznym ani nie narażaćna
mocne zabrudzenie.
IP44: Ochrona przed twardymi ciałami obcymi o średnicy 1mm i
większymi - Ochrona przed bryzgami wody ze wszystkich kierunków.
Wymiana źródła światła
Odłączyćoprawęod napięcia i pozostawićdo ostygnięcia.
Dopuszczone typy żarówek: E27, 20W max.
Dbałość / składowanie
Odłączyćprodukt od napięcia i pozostawićdo ostygnięcia.
Czyścićregularnie tylko z zewnątrz przy użyciu lekko zwilżonego (wodą)
ręcznika.
Nie czyścićprzy użyciu myjki wysokociśnieniowej.
Nie przykrywaćnóżki ani podstawy (np. liśćmi, ziemiąitp.).
Otwory wentylacyjne i odpływowe musząpozostaćodkryte.
Poniższe okoliczności mogąw niepożądany sposób wpływaćna produkt:
środowisko kwaśne, wysoka zawartość soli w powietrzu, środki czystości,
nawozy, sól drogowa, chemikalia.
Przechowywaćwyłącznie w stanie suchym i czystym.
Montaż
Należy odłączyćzasilanie/przewód przyłączeniowy od napięcia!
Korzystaćwyłącznie z opisanych akcesoriów.
Korzystaćwyłącznie z odpowiednich materiałów montażowych.
Przeznaczony wyłącznie do montażu na podłożu.
Należy przestrzegaćlokalnych przepisów dotyczących instalacji na
zewnątrz budynku.
Nie uszczelniaćwłasnoręcznie produktu (np. silikonem).
Instalowaćzgodnie z podanym stopniem ochrony IP.
Montowaćzgodnie z rysunkiem.
Mozliwosci mocowania
Zestaw srub (Zawartosc zestawu): bezposrednie mocowanie oprawy.
Klin ziemny (SLV 231234): mocowanie w gruncie.
Kotwa do betonu (SLV 1000343): zalanie w betonie.
Przyłączenie elektryczne
Korzystac z zewnetrznej puszki polaczeniowej (np. SLV 228730).
Przewód zewnetrzny przewód L
Przewód neutralny przewód N
Przewód ochronny przewód (PE)
Sprawdzic, czy produkt zostal osadzony prawidlowo i czy dziala
poprawnie!
Инструкция по эксплуатации ЧАСТЬ B
Напольные светильники
1000344 ...45 ...46
Внимательно прочитать исохранить инструкцию!
Указания по безопасности при установке иэксплуатации
Несоблюдение указаний может представлять угрозу для жизни,
создавать угрозу ожогов ипожара!
Все работы сэлектрическим подключением разрешается
производить только специалистам-электрикам!
Не выполнять изменений или модификаций впродукте.
Ничего не закреплять на продукте.
Не накрывать продукт.
Эксплуатировать только сустановленным защитным стеклом.
Не разрешается закапывать гибкий соединительный провод вземлю.
При повреждении соединительного провода, он может быть заменен
только производителем или квалифицированным специалистом-
электриком.
При подозрении на неправильное функционирование или
повреждение выключить продукт ипроконсультироваться сторговым
предприятием или специалистом-электриком.
Обеспечить, чтобы продукт не представлял угрозы для детей.
Дополнительные указания по безопасности =
Применение всоответствии сназначением
Класс защиты I (1) - подключение сзащитным проводом.
Эксплуатировать только надежно укрепленный на ровной
поверхности продукт.
Эксплуатировать только на нормальных или негорючих
поверхностях.
Не подвергать сильным механическим нагрузкам или сильному
загрязнению.
IP44: защита от твердых инородных тел > Ø 1 мм - защита от брызг,
падающих под любым углом.
Замена источника света
Отключить питание светильника идать ему остыть.
Разрешенные типы источников света: E27, 20W max.
Уход / хранение
Отключить питание продукта идать ему остыть.
Регулярно чистить только снаружи слегка увлажненной (вода)
салфеткой.
Не допускается чистка спомощью мойки высокого давления.
Не допускается покрытие ножек или основания (например, листвой,
землей ит.п.).
Вентиляционные исливные отверстия должны оставаться
свободными.
Следующие факторы могут оказывать неблагоприятное воздействие
на продукт: Кислое окружение, высокое содержание соли ввоздухе,
чистящие средства, удобрения, соль против льда, химикаты.
Хранить только всухом ичистом состоянии.
Монтаж
Выключить электропитание/снять напряжение ссоединительного
кабеля.
Использовать только описанные аксессуары.
Применять только подходящий монтажный материал.
Подходит только для монтажа на пол/грунт.
Соблюдать местные предписания по установке на открытом
воздухе.
Не герметизировать продукт собственноручно (например,
силиконом).
Производить установку согласно указанной степени IP.
Монтировать, как показано на рисунке.
Возможности крепления
Набор винтов (Комплектность поставки): Непосредственное
закрепление светильника.
Шток для грунта (SLV 231234): Закрепление вземле.
Анкер для бетона (SLV 1000343): Для заливки вбетон.
Электрическое подключение
Использовать монтажные коробки для наружного применения
(например, SLV 228730).
Внешний проводка  Линия L
Нейтральный провод Линия N
Защитный провод Линия (PE)
Проверить надежное крепление инадлежащее
функционирование!

© 23.09.2022 SLV GmbH, Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany, Tel. [phone]. Made in China.
Bruksanvisning DEL B
Markarmatur
1000344 ...45 ...46
Läs igenom och förvara anvisningarna noggrant!
Säkerhetsinformation för installation och drift
Det finns risk för livsfarliga skador, brännskador och brand om inte
anvisningarna följs!
Alla arbeten med elektriska anslutningar får endast göras av behörig
elektriker!
Produkten får inte ändras eller modifieras.
Sätt inte fast något på produkten.
Produkten får inte övertäckas.
Använd endast med oskadat skyddsglas.
Den flexibla anslutningskabeln får inte täcka över med jord.
Skulle anslutningskabeln vara skadad får denna endast bytas ut av
tillverkaren eller av en auktoriserad elektriker.
Vid misstanke om fel eller skador får produkten inte användas. Kontakta
återförsäljaren eller en elektriker.
Se till att barn inte kan skada sig på produkten.
Ytterligare säkerhetsinformation =
Avsedd användning
Skyddsklass I (1) - Anslutning med skyddsledare.
Använd endast fast monterad på ett jämnt underlag.
Använd endast på normalt eller icke antändliga ytor.
Utsätt inte för kraftig mekanisk belastning eller kraftig nedsmutsning.
IP44: Skydd mot fasta föremål > Ø 1mm - Skydd mot strilande vatten från
alla riktningar.
Byta ljuskälla
Koppla armaturen spänningsfri och låt den svalna.
Tillåtna ljuskällor: E27, 20W max.
Skötsel / Förvaring
Koppla produkten spänningsfri och låt den svalna.
Rengör regelbundet med en något fuktad trasa (vatten).
Rengör inte med högtryckstvätt.
Foten eller basdelen får inte övertäckas (t ex med löv, jord).
Ventilations- och avluftsöppningar får inte täckas över.
Påverkan av följande ämnen kan inverka negativt på produkten: sur miljö,
hög salthalt i luften, rengöringsmedel, gödsel, vägsalt, kemikalier.
Förvara endast torrt och rent.
Montage
Koppla strömförsörjningen/anslutningskabeln spänningsfri!
Använd endast de tillbehör som anges.
Använd endast lämpligt monteringsmaterial.
Endast för markmontering.
Observera lokala installationsföreskrifter för utemiljöer.
Täta inte produkten själv (t ex med silikon).
Installera enligt angiven IP kapslingsklass.
Montera enligt bilden.
Monteringsalternativ
Skruv-set (Leveransomfattning): direkt fastsättning av armaturen.
Jordspett (SLV 231234): Fastsättning i marken.
Betongankare (SLV 1000343): Att gjuta fast i betong.
Elektrisk anslutning
Använd en anslutningsbox avsedd för utomhusbruk (t ex SLV 228730).
Ytterledare kabel L
Neutralledare kabel N
Jordledare kabel (PE)
Kontrollera att allt sitter fast ordentlig och fungerar!
Kullanma kılavuzu BÖLÜM B
Ayaklılâmba
1000344 ...45 ...46
Kılavuzu dikkatle okuyun ve saklayın!
Kurulum ve işletim için güvenlik uyarıları
Uyarılara uymama ölüm, yanma ve yangın tehlikesine yol açabilir!
Elektrik bağlantısıüzerindeki her türlü çalışma sadece yetkili bir elektrikçi
tarafından yapılmalıdır!
Üründe değiştirme veya yeniden uyarlama işlemi yapmayın.
Ürüne herhangi bir şey bağlamayın.
Ürünün üstünü örtmeyin.
Sadece sağlam koruyucu cam ile çalıştırın.
Esnek bağlantıkablosu toprakla örtülmemelidir.
Bağlantıkablosu zarar görmüşse sadece üretici ya da kalifiye elektrik
teknisyeni tarafından değiştirilebilir.
Hatalıçalışma şüphesinde veya bir hasar durumunda kapatın ve satıcıya
veya bir elektrikçiye başvurun.
Çocukların üründen zarar görmemesini sağlayın.
Diğer güvenlik uyarıları=
Amaca uygun kullanım
Koruma sınıfıI (1) - Koruyucu iletkenli bağlantı.
Sadece sıkıca monte edilmişolarak düz bir yüzeyde çalıştırın.
Sadece normal veya yanıcıolmayan yüzeylerde kullanın.
Güçlü mekanik yüklere veya güçlü kirlenmeye maruz bırakmayın.
IP44: Ø 1,0 mm'den büyük sert yabancımaddelere karşıkoruma - Her
yönden gelen sıçrama suyuna karşıkoruma.
Işıklandırma aracıdeğişimi
Lambayıgerilimsiz hale getirin ve soğumaya bırakın.
Onaylıampul tipleri: E27, 20W max.
Bakım / Saklama
Ürünü gerilimsiz hale getirin ve soğumaya bırakın.
Sadece hafifçe ıslatılmış(su ile) bir bezle düzenli olarak temizleyin.
Yüksek basınçlıtemizleyici ile temizlemeyiniz.
Ayak veya tabanın üzeri örtülmemelidir (örneğin, yapraklar, toprak vb. ile).
Havalandırma ve drenaj açıklıklarıserbest kalmalıdır.
Aşağıdaki faktörler ürün üzerinde olumsuz etkilere neden olabilir: Asitli
ortam, havadaki yüksek tuz içeriği, deterjanlar, gübre, serpme tuz,
kimyasallar.
Sadece kuru ve temiz olarak depolayın.
Montaj
Güç kaynağını/bağlantıhattınıgerilimsiz hale getirin.
Sadece açıklanan aksesuarlarıkullanın.
Sadece uygun montaj malzemelerini kullanın.
Sadece yer kurulumu için uygundur.
Dışmekânlar için yerel kurulum kurallarına uyunuz.
Ürünü kendiniz sızdırmaz hale getirmeyin (örneğin, silikon ile).
Belirtilen IP koruma sınıfına göre monte edin.
Montajışekilde gösterildiği gibi yapın.
Sabitleme seçenekleri
Vida seti (Teslimat kapsamı): Lambanın doğrudan sabitlenmesi.
Toprak çubuğu (SLV 231234): Toprağa sabitleme.
Beton çapa (SLV 1000343): Betona dökmek için.
Elektrik bağlantısı
Dışalanlar için bağlantıkutusu (örneğin, SLV 228730) kullanın.
Dışiletken kablosu L
Nötr iletken  kablosu N
Koruyucu iletken kablosu (PE)
Yerinde sağlam durup durmadığınıve düzgün çalışıp çalışmadığını
kontrol edin!
Használati utasítás, B. rész
Álló lámpatest
1000344 ...45 ...46
Olvassa el figyelmesen és őrizze meg az utasítást!
A csatlakoztatásra és üzemeltetésre vonatkozó biztonsági
utasítások
Figyelmen kívül hagyása élet-, égés- és tűzveszélyhez vezethet!
Az elektromos csatlakoztatáson végzett valamennyi munkálatot kizárólag
villamossági szakember végezhet el!
Ne változtassa meg vagy módosítsa a terméket.
A termékre ne rögzítsen semmit.
A terméket nem szabad letakarni.
Kizárólag ép védőüveg megléte esetén üzemeltesse.
A rugalmas csatlakozóvezeték nem takarható le talajjal.
Ha a külsőflexibilis kábelköteg megsérül, akkor kizárólag a gyártó, vagy
egy hozzáértőszakértőcserélheti ki.
Működési hiba vagy sérülés gyanúja esetén helyezze üzemen kívül, és
vegye fel a kapcsolatot a kereskedővel vagy egy villamossági
szakemberrel.
Győződjön meg arról, hogy a gyerekek nem tesznek kárt a termékben.
További biztonsági utasítások =
Rendeltetésszerűhasználat
I (1) védelmi osztály - csatlakoztatás védővezetővel.
Kizárólag sík felületre szerelve üzemeltesse.
Kizárólag normál vagy nem gyúlékony felületen üzemeltesse.
Ne tegye ki erős mechanikus igénybevételnek vagy erős
szennyeződésnek.
IP44: Apró méretű(> Ø 1,0mm ) szilárd tárgyak ellen védett - Fröccsenő
víz ellen minden irányban védett.
Világítóeszköz cseréje
Feszültségmentesítse a lámpát és hagyja lehűlni.
Használható fényforrás: E27, 20W max.
Ápolás / Tárolás
Feszültségmentesítse a terméket, és hagyja lehűlni.
Tisztítsa meg rendszeresen kívülről enyhén nedves (vizes) törlőkendővel.
Ne tisztítsa nagy nyomású tisztítóval.
A láb vagy az alap nem takarható el (pl. lombbal, talajjal stb.).
A szellőző- és lefolyónyílásokat szabadon kell hagyni.
A követezőhatások nem kívánt hatással lehetnek a termékre. savas
környezet, a levegőmagas sótartalma, tisztítószer, műtrágya, szórósó,
vegyszerek.
Kizárólag száraz és tiszta helyen tárolandó.
Összeszerelés
Feszültségmentesítse az áramellátást/csatlakozóvezetéket!
Kizárólag a leírt tartozékot használja.
Kizárólag alkalmas szerelőanyagot használjon.
Kizárólag talajra szerelésre alkalmas.
Vegye figyelembe a kültérre vonatkozó helyi csatlakoztatási
előírásokat.
A terméket ne szigetelje saját kezűleg (pl. szilikonnal).
A megadott IP védettségi fokozatnak megfelelően csatlakoztassa.
Az ábrán feltüntetett módon szerelje be.
Rögzítési lehetőségek
Csavarkészlet (Tartozékok): A lámpatest közvetlen rögzítése.
Földbe szúrható rögzítőnyárs (SLV 231234): Talajban való rögzítéshez.
Betonhorog (SLV 1000343): Betonba öntéshez.
Elektromos Csatlakozás
Kültéren használjon csatlakozódobozt (pl. SLV 228730).
Külsővezeték L vezeték
Nullavezeték N vezeték
VédővezetőVezeték (PE)
Ellenőrizze a biztonságos megtámasztást és az előírásszerű
működést!
