SMA SUNNY BOY 1.5 User manual

SUNNY TRIPOWER
SUNNY BOY
SMA
SBxx-1VL-40-IS-xx-16 | 98-132100.03 | Version 1.6
eManual
SUNNY BOY 1.5 / 2.0 / 2.5
SB1.5-1VL-40 / SB2.0-1VL-40 / SB2.5-1VL-40

Dispositions légales SMA Solar Technology AG
Notice résuméeSBxx-1VL-40-IS-xx-1668
Dispositions légales
Les informations contenues dans ce document sont la propriété de SMA Solar Technology AG.
Aucune partie du présent document ne peut être reproduite, stockée dans un système d’extraction
de données ou transmise par quelque moyen que ce soit (électroniquement, mécaniquement, par
photocopie ou par enregistrement) sans l’accord écrit préalable de SMA Solar Technology AG.
Une reproduction interne destinée à l’évaluation du produit ou à son utilisation conforme est
autorisée et ne requiert aucun accord de notre part.
SMA Solar Technology AG ne fait aucune déclaration ni ne donnent aucune garantie, explicite ou
implicite, concernant l’ensemble de la documentation ou les logiciels et accessoires qui y sont
décrits, incluant, sans limitation, toutes garanties légales implicites relatives au caractère marchand
et à l’adéquation d’un produit à un usage particulier. ne fait aucune déclaration ni ne donne
aucune garantie, explicite ou implicite, concernant l’ensemble de la documentation ou les logiciels
et accessoires qui y sont décrits, incluant, sans limitation, toutes garanties légales implicites relatives
au caractère marchand et à l’adéquation d’un produit à un usage particulier. De telles garanties
sont expressément exclues. SMA Solar Technology AG et ses revendeurs respectifs ne sauraient et
ce, sous aucune circonstance, être tenus responsables en cas de pertes ou de dommages directs,
indirects ou accidentels.
L’exclusion susmentionnée des garanties implicites peut ne pas être applicable à tous les cas.
Les spécifications peuvent être modifiées sans préavis. Tous les efforts ont été mis en œuvre pour
que ce document soit élaboré avec le plus grand soin et tenu aussi à jour que possible. SMA Solar
Technology AG avertit toutefois les lecteurs qu’elle se réserve le droit d’apporter des modifications
aux présentes spécifications sans préavis ou conformément aux dispositions du contrat de livraison
existant, dès lors qu’elle juge de telles modifications opportunes à des fins d’amélioration du
produit ou d’expériences d’utilisation. SMA Solar Technology AG décline toute responsabilité pour
d’éventuelles pertes ou d’éventuels dommages indirects ou accidentels causés par la confiance
placée dans le présent matériel, comprenant notamment les omissions, les erreurs typographiques,
les erreurs arithmétiques ou les erreurs de listage dans le contenu de la documentation.
Garantie SMA
Vous pouvez télécharger les conditions de garantie actuelles sur le site www.SMA-Solar.com.
Licences logicielles
Vous trouverez les licences pour les modules logiciels utilisés sur l’interface utilisateur du produit.
Marques déposées
Toutes les marques déposées sont reconnues, y compris dans les cas où elles ne sont pas
explicitement signalées comme telles. L’absence de l‘emblème de la marque ne signifie pas qu’un
produit ou une marque puisse être librement commercialisé(e).
SMA Solar Technology AG
Sonnenallee 1
34266 Niestetal
Allemagne
Tel. [phone]
FRANÇAIS

1 Remarques relatives à ce document
SMA Solar Technology AG
Notice résumée SBxx-1VL-40-IS-xx-16 69
Fax [phone]
www.SMA-Solar.com
E-mail:[email protected]
État actuel : 18/12/2018
Copyright © 2018 SMA Solar Technology AG. Tous droits réservés.
1 Remarques relatives à ce document
1.1 Champ d’application
• SB1.5-1VL-40 (Sunny Boy 1.5) à partir de la version de micrologiciel 2.04.03.R
• SB2.0-1VL-40 (Sunny Boy 2.0) à partir de la version de micrologiciel 2.05.02.R
• SB2.5-1VL-40 (Sunny Boy 2.5) à partir de la version de micrologiciel 2.04.03.R
1.2 Groupe cible
Les opérations décrites dans le présent document doivent uniquement être réalisées par un
personnel qualifié. Ce dernier doit posséder les qualifications suivantes:
• Connaissances relatives au mode de fonctionnement et à l’exploitation d’un onduleur
• Formation au comportement à adopter face aux dangers et risques encourus lors de
l’installation, la réparation et la manipulation d’appareils et installations électriques
• Formation à l’installation et à la mise en service des appareils et installations électriques
• Connaissance des lois, normes et directives pertinentes
• Connaissance et respect du présent document avec toutes les consignes de sécurité
1.3 Contenu et structure du document
Le présent document contient des informations relatives à la sécurité ainsi que des instructions
graphiques concernant l'installation et la mise en service (voir page 161). Veuillez tenir compte de
toutes les informations fournies et exécuter les actions représentées graphiquement dans le présent
document dans l’ordre donné.
Vous trouverez la version la plus récente de ce document ainsi que les instructions complètes pour
l’installation, la mise en service, la configuration et la mise hors service du produit au formatPDF et
comme eManual sur www.SMA-Solar.com. Vous trouverez le code QR contenant le lien vers
l’eManual sur la page de titre de ce document. Vous trouverez également l’eManual utilisée sur
l’interface utilisateur du produit.
Les illustrations du présent document sont réduites aux détails essentiels et peuvent différer du
produit réel.
1.4 Niveaux de mise en garde
Les niveaux de mise en garde suivants peuvent apparaître en vue d’un bon maniement du produit.
FRANÇAIS

2 Sécurité SMA Solar Technology AG
Notice résuméeSBxx-1VL-40-IS-xx-1670
DANGER
Indique une mise en garde dont le non-respect entraîne des blessures corporelles graves, voire la
mort.
AVERTISSEMENT
Indique une mise en garde dont le non-respect peut entraîner des blessures corporelles graves,
voire la mort.
ATTENTION
Indique une mise en garde dont le non-respect peut entraîner des blessures corporelles légères
ou de moyenne gravité.
PRUDENCE
Indique une mise en garde dont le non-respect peut entraîner des dommages matériels.
1.5 Symboles utilisés dans le document
Symbole Explication
Information importante sur un thème ou un objectif précis, mais ne relevant
pas de la sécurité

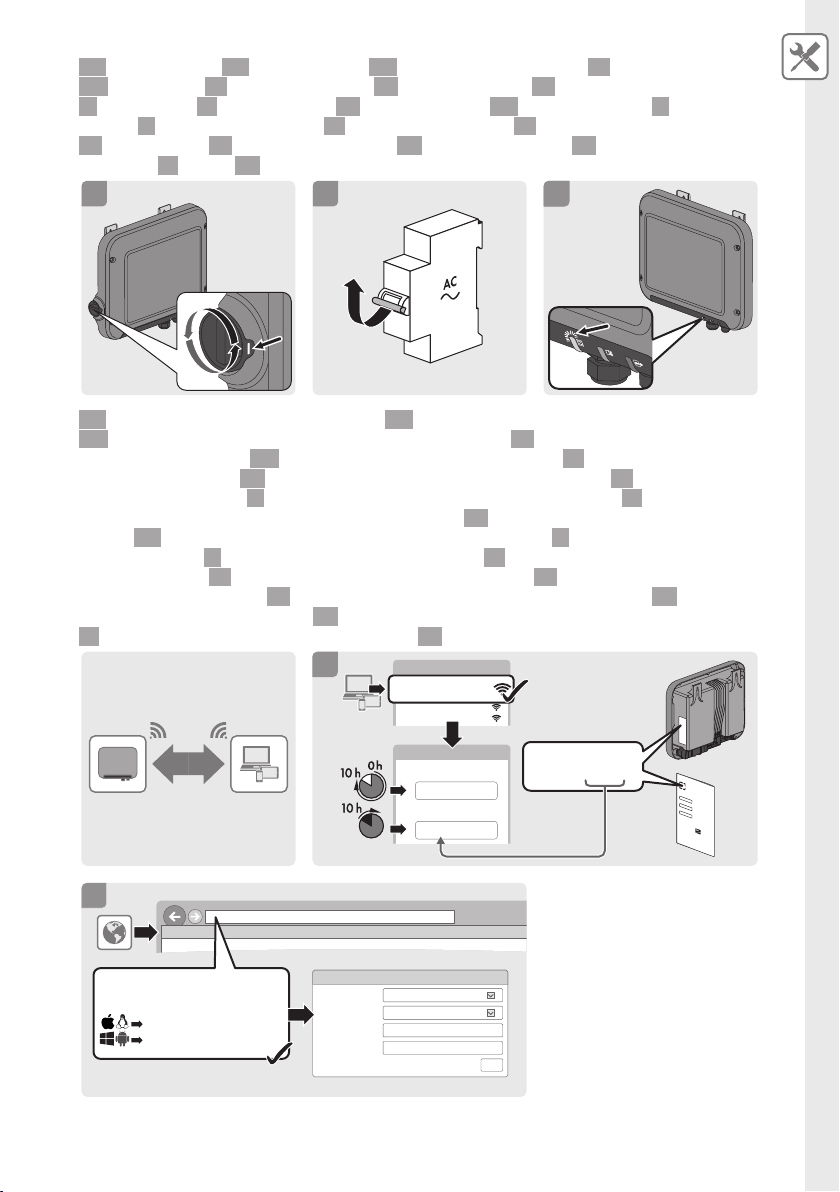

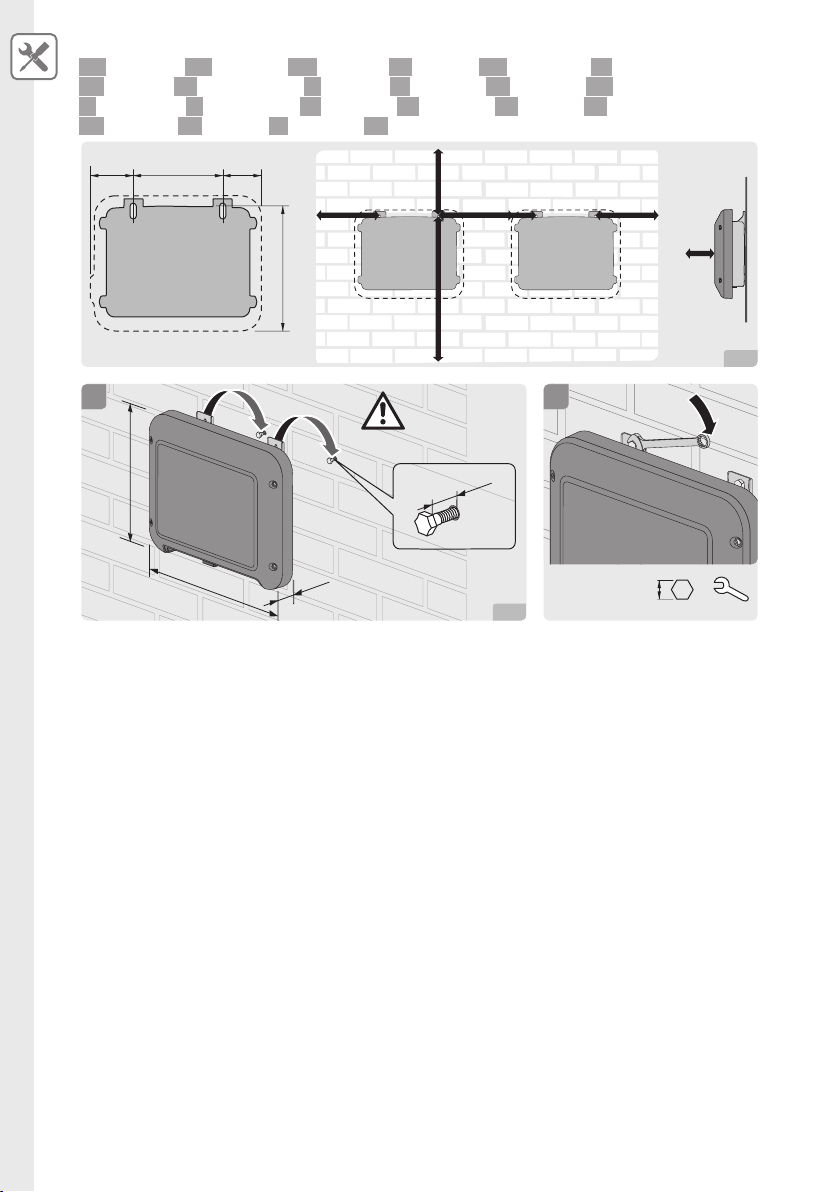

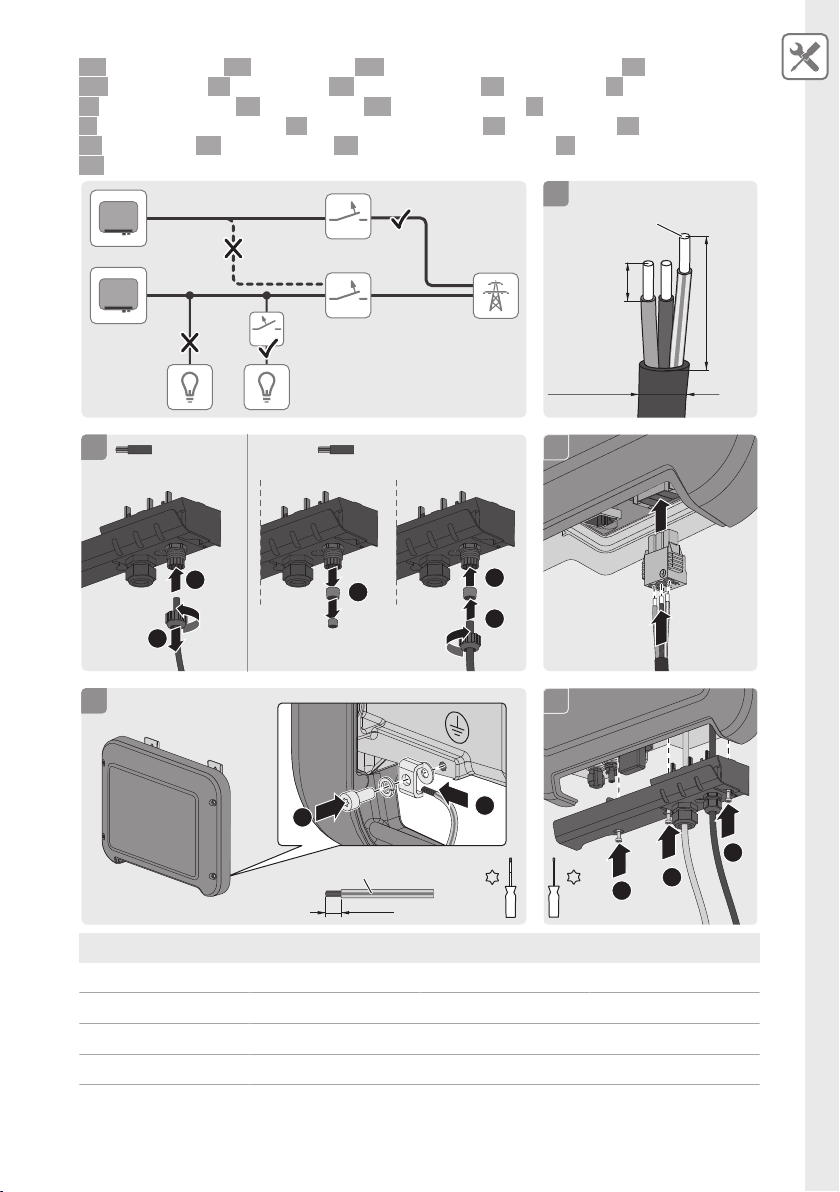

Chapitre comprenant une représentation graphique de l'installation et de la
mise en service
2 Sécurité
2.1 Utilisation conforme
Le Sunny Boy est un onduleur photovoltaïque sans transformateur qui transforme le courant continu
du générateur photovoltaïque en courant alternatif conforme au réseau et qui injecte ce dernier
dans le réseau électrique public.
Le produit est adapté pour une utilisation en intérieur comme en extérieur.
Le produit ne doit être exploité qu’avec des panneaux photovoltaïques de la classe de protectionII
selon IEC61730,classe d’applicationA. Les panneaux photovoltaïques utilisés doivent convenir à
une utilisation avec ce produit.
Le produit n’a pas de transformateur et ne dispose donc pas de séparation galvanique. Le produit
ne doit pas être utilisé avec des panneaux photovoltaïques dont les sorties sont mises à la terre.
Cela pourrait détruire le produit. Le produit peut être utilisé avec des panneaux photovoltaïques
dont le cadre est mis à la terre.
Les panneaux photovoltaïques d’une grande capacité à la terre ne doivent être utilisés que si leur
capacité de couplage est inférieure à 900nF (pour plus d’informations concernant le calcul de la
capacité de couplage, voir l’information technique «Courants de fuite capacitifs» sur www.SMA-
Solar.com).
FRANÇAIS

2 Sécurité
SMA Solar Technology AG
Notice résumée SBxx-1VL-40-IS-xx-16 71
La plage de fonctionnement autorisée et les exigences pour les installations de tous les composants
doivent être respectées en toutes circonstances.
Le produit ne doit être utilisé que dans les pays pour lesquels il est homologué ou pour lesquels il a
été autorisé par SMA Solar Technology AG et par l’exploitant de réseau.
Utilisez ce produit exclusivement en conformité avec la documentation fournie ainsi qu’avec les lois,
dispositions, prescriptions, normes et directives en vigueur sur le site. Tout autre usage peut
compromettre la sécurité des personnes ou entraîner des dommages matériels.
Les interventions sur le produit (modifications ou transformations, par exemple) ne sont autorisées
qu’après accord écrit de SMA Solar Technology AG. Toute intervention non autorisée entraîne
l’annulation de la garantie légale et commerciale et, en règle générale, le retrait de l’autorisation
d’exploitation. SMA Solar Technology AG décline toute responsabilité en cas de dommages
résultant d’une telle intervention.
Toute utilisation du produit différente de celle décrite dans l’utilisation conforme est considérée
comme non conforme.
Les documents joints font partie intégrante du produit. Les documents doivent être lus, respectés,
rester accessibles à tout moment et conservés dans un endroit sec.
Ce document ne remplace pas et n’a pas pour objet de remplacer les législations, prescriptions ou
normes régionales, territoriales, provinciales, nationales ou fédérales ainsi que les dispositions et les
normes s’appliquant à l’installation, à la sécurité électrique et à l’utilisation du produit. SMA Solar
Technology AG décline toute responsabilité pour la conformité ou non-conformité à ces législations
ou dispositions en relation avec l’installation du produit.
La plaque signalétique doit être apposée en permanence sur le produit.
2.2 Consignes de sécurité importantes
Conserver ces instructions
Ce chapitre contient les consignes de sécurité qui doivent être respectées lors de tous les travaux
effectués sur et avec le produit.
Le produit a été conçu et testé conformément aux exigences de sécurité internationale. En dépit
d’un assemblage réalisé avec le plus grand soin, comme pour tout appareil électrique/
électronique, il existe des risques résiduels. Lisez ce chapitre attentivement et respectez en
permanence toutes les consignes de sécurité pour éviter tout dommage corporel et matériel, et
garantir un fonctionnement durable du produit.
FRANÇAIS

2 Sécurité SMA Solar Technology AG
Notice résuméeSBxx-1VL-40-IS-xx-1672
DANGER
Danger de mort par choc électrique en cas de contact avec des câbles DC
conducteurs
En cas d’ensoleillement, les panneaux photovoltaïques produisent des hautes tensions continues
dans les câbles DC. Le contact avec des câbles DC sous tension entraîne des blessures graves,
voire la mort par choc électrique.
• Mettez hors tension le produit et sécurisez-le avant toute intervention.
• Ne touchez pas aux composants conducteurs ou aux câbles dénudés.
• Ne déconnectez pas les connecteurs DC lorsqu’ils son en charge.
• Portez toujours un équipement de protection individuelle adapté lors de toute intervention
sur le produit.
DANGER
Danger de mort par choc électrique en cas de contact avec des composants
conducteurs lorsque le produit est ouvert
Les composants conducteurs et les câbles à l'intérieur du produit sont soumis à de hautes tensions
en fonctionnement. Le contact avec des composants conducteurs ou des câbles peut entraîner la
mort ou des blessures mortelles due à un choc électrique.
• N’ouvrez pas le produit.
DANGER
Danger de mort par choc électrique au contact de parties de l’installation
sous tension en cas de défaut à la terre
En cas de défaut à la terre, des parties de l’installation peuvent être sous tension. Le contact avec
des composants conducteurs ou des câbles peut entraîner la mort ou des blessures mortelles due
à un choc électrique.
• Mettez hors tension le produit et sécurisez-le avant toute intervention.
• Touchez les câbles du générateur photovoltaïque uniquement au niveau de l’isolation.
• Ne touchez pas les éléments de la sous-construction et du châssis du générateur
photovoltaïque.
• Ne raccordez pas de strings photovoltaïques avec un défaut à la terre à l’onduleur.
ATTENTION
Risque de brûlure dû au contact de composants chauds du boîtier
Des pièces du boîtier peuvent devenir très chaudes en cours de service.
• Ne touchez que le couvercle du boîtier de l’onduleur pendant le fonctionnement.
FRANÇAIS

3 Symboles sur le produit
SMA Solar Technology AG
Notice résumée SBxx-1VL-40-IS-xx-16 73
ATTENTION
Risque de blessure dû au poids du produit
Il existe un risque de blessure en cas de soulèvement incorrect et de chute du produit lors du
transport ainsi que lors de l’accrochage ou du décrochage.
• Le produit doit être transporté et soulevé avec précaution. Prenez en compte le poids du
produit.
• Portez toujours un équipement de protection individuelle adapté lors de toute intervention
sur le produit.
PRUDENCE
Endommagement par des produits nettoyants
Dû à l’utilisation de produits nettoyants, le produit et des parties de celui-ci peuvent être
endommagés.
• Nettoyez le produit et toutes les parties du produit uniquement avec un chiffon humidifié à
l’eau claire.
3 Symboles sur le produit
Symbole Explication
Avertissement concernant une zone de danger
Ce symbole indique que le produit doit être mis à la terre de façon supplé-
mentaire si une mise à la terre supplémentaire ou une liaison équipotentielle
est nécessaire sur place.
Avertissement de tension électrique dangereuse
Le produit fonctionne avec des tensions élevées.
Avertissement de surface brûlante
Au cours du fonctionnement, le produit peut devenir brûlant.
5 min
Danger de mort dû à de hautes tensions dans l’onduleur, respecter un délai
d’attente de 5 minutes
Les composants conducteurs de courant de l’onduleur sont soumis à de hautes
tensions qui peuvent provoquer des chocs électriques susceptibles d’entraîner
la mort.
Avant toute intervention sur l’onduleur, mettez toujours ce dernier hors tension
comme décrit dans le présent document.
Respectez la documentation
Suivez toutes les informations données dans les documentations fournies avec
le produit.
FRANÇAIS

3 Symboles sur le produit SMA Solar Technology AG
Notice résuméeSBxx-1VL-40-IS-xx-1674
Symbole Explication
Respectez la documentation
Le symbole et la DEL rouge indiquent une erreur.
Onduleur
Le symbole et la DEL verte indiquent l’état de fonctionnement de l’onduleur.
Transmission de données
Le symbole et la DEL bleue indiquent l’état de la connexion réseau.
Conducteur de protection
Ce symbole signale l’emplacement du raccordement de conducteur de protec-
tion.
Courant alternatif
Courant continu
Le produit ne dispose pas de séparation galvanique.
Marquage DEEE
N’éliminez pas le produit avec les ordures ménagères ordinaires, mais confor-
mément aux prescriptions d’élimination en vigueur pour les déchets d’équipe-
ments électriques et électroniques en vigueur sur le lieu d’installation.
Le produit est approprié au montage en extérieur.
Indice de protection IP65
Le produit est protégé contre la pénétration de poussière et d’eau projetée en
jet de toutes les directions sur le boîtier.
Marquage CE
Le produit est conforme aux exigences des directives européennes appli-
cables.
RCM (Regulatory Compliance Mark)
Le produit est conforme aux exigences des directives australiennes.
FRANÇAIS

4 Déclaration de conformité UE
SMA Solar Technology AG
Notice résumée SBxx-1VL-40-IS-xx-16 75
Symbole Explication
ICASA
Le produit est conforme aux exigences des normes de télécommunication su-
dafricaines.
03931-16-03337
ANATEL
Le produit est conforme aux exigences des normes de télécommunication bré-
siliennes.
Este equipamento opera em caráter secundário, isto é, não tem direito a pro-
teção contra interferência prejudicial, mesmo de estações do mesmo tipo, e
não pode causar interferência a sistemas operando em caráter primário.
4 Déclaration de conformité UE
selon les directives UE
• Compatibilité électromagnétique 2014/30/UE (29/03/2014 L
96/79-106) (CEM)
• Directive basse tension 2014/35/UE (29/03/2014 L 96/357-374)
(DBT)
• Equipements radio 2014/53/EU (22.5.2014 L 153/62) (RED)
Par la présente, SMA Solar Technology AG déclare que les produits décrits dans ce document sont
conformes aux exigences essentielles et aux autres dispositions pertinentes des directives citées ci-
dessus. Vous trouverez l’intégralité de la déclaration de conformité UE à l’adresse www.SMA-
Solar.com.
FRANÇAIS

SBxx-1VL-40-IS-xx-16 161
Instructions
en Scope of Delivery de Lieferumfang bg Обхват на доставката cs Obsah dodávky
da Leveringsomfang el Παραδιδόμενος εξοπλισμός es Contenido de la entrega
et Tarnekomplekt fi Toimituksen sisältö fr Contenu de la livraison hr Opseg isporuke hu A
csomag tartalma it Contenuto della fornitura lt Pristatomas komplektas lv Piegādes komplekts
nl Leveringsomvang pl Zakres dostawy pt Material fornecido ro Setul de livrare sk Objem
dodávky sl Obseg dobave sv Leveransomfattning
+
_
1x1x 1x 1x 1x
1x 1x 1x
LN
1x
en Mounting location de Montageort bg Място на монтажа cs Místo montáže
da Monteringssted el Σημείο εγκατάστασης es Lugar de montaje et Paigalduskoht
fi Asennuspaikka fr Lieu de montage hr Mjesto montaže hu Felszerelés helye it Luogo di
montaggio lt Montavimo vieta lv Montāžas vieta nl Montagelocatie pl Miejsce montażu
pt Local de montagem ro Locul de montaj sk Miesto montáže sl Mesto montaže
sv Monteringsplats
max. 3000 m
IP65
4K4H
outdoor
–40 °C
+60 °C
15°
9 kg 90°

SBxx-1VL-40-IS-xx-16162
en Mounting de Montage bg Монтаж cs Montáž da Montering el Εγκατάσταση
es Montaje et Monteerimine fi Asennus fr Montage hr Montaža hu Felszerelés
it Montaggio lt Montavimas lv Montāža nl Montage pl Montaż pt Montagem
ro Montajul sk Montáž sl Montaža sv Montering
mm
1
357
450
122
6-10
9 kg
mm
115 105
334
240
410
320
520
665
2
SW 10
Ø 6
10
50
410

SBxx-1VL-40-IS-xx-16 163
en AC Connection de AC-Anschluss bg Свързване на променливия ток cs AC připojení
da AC-tilslutning el Σύνδεση AC es Conexión de CA et Toiteühendus fi AC-liitäntä
fr Raccordement AC hr AC-priključak hu AC-csatlakoztatás it Collegamento CA
lt Kintamosios srovės jungtis lv Maiņstrāvas pieslēgums nl AC-aansluiting pl Przyłącze AC
pt LigaçãoCA ro Conexiune AC sk Prípojka pre striedavý prúd sl Priključek AC
sv Växelströmsanslutning
5 to 7 mmØ to 13 mmØ 8
2
1
LN
1
3
PE
5 to 13 mm
15 mm
N
L
2
1.5 to 4 mm
70 mm
1
1
2
2
1
3
1
4
6 Nm
TX 25
2
1
2
1.5 to 10 mm
12 mm
Optional
*max. 16 A
*
*
5
3.5 Nm
TX 20
2
1
3
AC SB1.5-1VL-40 SB2.0-1VL-40 SB2.5-1VL-40
PAC (@ 230 V, 50 Hz) 1500 W 2000 W 2500 W
SAC (@ cos φ = 1) 1500 VA 2000VA 2500 VA
VAC, r 220V / 230V / 240V
VAC, range 180 V to 280 V

SBxx-1VL-40-IS-xx-16164
AC SB1.5-1VL-40 SB2.0-1VL-40 SB2.5-1VL-40
IAC, r (@ 220 V) 7A 9A 11A
IAC, r (@ 230 V) 6.5 A 9 A 11 A
IAC, r (@ 240 V) 6.25 A 8.5 A 10.5 A
IAC,max 7A 9 A 11A
fAC 50 Hz / 60 Hz
cos φ 0.8 overexcited to 1 to 0.8 underexcited
en DC Connection de DC-Anschluss bg Свързване на постоянния ток cs DC připojení
da DC-tilslutning el Σύνδεση DC es Conexión de CC et Alalisvooluühendus fi DC-liitäntä
fr Raccordement DC hr DC-priključak hu DC-csatlakoztatás it Collegamento CC
lt Nuolatinės srovės jungtis lv Līdzstrāvas pieslēgums nl DC-aansluiting pl Przyłącze DC
pt LigaçãoCC ro Conexiune DC sk DC prípojka sl Priključek DC sv Likströmsanslutning
2
2.5 to 6 mm
Ø 5 to 8 mm
> 7
PV1-F/UL-ZKLA/
USE2
U > 1000 V
~12 mm
1
+
2
3
0.0V
4
1
2
+
+
+
3
click
+_
DC SB1.5-1VL-40 SB2.0-1VL-40 SB2.5-1VL-40
Max. generator power 3000 Wp 4000Wp 5000 Wp
VDC, max 600V
VDC, MPP 160V to 360V to
550V 210V to 360V to 550V 260V to 360V to 550V
IDC, max 10 A
ISC PV 18 A

SBxx-1VL-40-IS-xx-16 165
en Commissioning de Inbetriebnahme bg Пускане в експлоатация cs Uvedení do provozu
da Idriftsættelse el Θέση σε λειτουργία es Puesta en marcha et Kasutuselevõtt
fi Käyttöönotto fr Mise en service hr Puštanje u pogon hu Üzembe helyezés it Messa in
servizio lt Eksploatavimo pradžia lv Ekspluatācijas sākšana nl Inbedrijfstelling
pl Uruchomienie pt Colocação em serviço ro Punerea în funcţiune sk Uvedenie do
prevádzky sl Zagon sv Idrifttagning
OK
3
31
ON
2
en Accessing the user interface via WLAN de Benutzeroberfläche via WLAN aufrufen
bg Извикване на потребителския интерфейс през WLAN cs Připojení kuživatelskému
rozhraní pomocí WLAN da Hentning af brugeroverflade via WLAN el Άνοιγμα επιφάνειας
εργασίας μέσω WLAN es Acceso a la interfaz de usuario mediante WLAN et Kasutajaliidese
avamine WLANi kaudu fi Käyttöliittymän avaaminen WLAN-yhteyden kautta fr Affichage de
l’interface utilisateur via le réseau local sans fil (WLAN) hr Korisničku površinu otvarajte preko
WLAN hu A felhasználói felület csatlakoztatása WLAN (wifi) által it Richiamare l'interfaccia
utente via WLAN lt Atidaryti vartotojo sąsają per WLAN lv Lietotāja saskarnes atvēršana,
izmantojot WLAN nl Gebruikersinterface via WLAN aanroepen pl Wywołanie interfejsu
użytkownika przez WLAN pt Aceder à interface de utilizador através de WLAN. ro Apelarea
interfeței utilizatorului prin WLAN sk Vyvolanie používateľského rozhrania pomocou WLAN
sl Zagon uporabniškega vmesnika prek WLAN sv Öppna användargränssnitt via WLAN
Serial number | Seriennummer | Сериен номер | Sériové číslo | Serienummer |
Αριθμός σειράς | Número de serie | Seerianumber | Sarjanumero | Numéro de
série | Serijski broj | Sorozatszám | Numero di serie | Serijos numeris | Sērijas
numurs | Serienummer | Numer seryjny | Número de série | Număr serie |
Výrobné číslo | Serijska številka | Serienummer | Seri numarası | หมายเลขซีเรียล
Access data for the registration in Sunny Portal and WLAN password | Zugangsdaten für die Registrierung im Sunny
Portal und WLAN-Passwort | Данни за достъп при регистрация в Sunny Portal и WLAN парола | Přístupové údaje
pro registraci na portálu Sunny Portal a heslo pro síť WLAN | Adgangsdata til registrering på Sunny Portal og WLAN-
password | Στοιχεία πρόσβασης για την καταχώριση στο Sunny Portal και κωδικός πρόσβασης WLAN |
Datos de acceso para registrarse en el Sunny Portal y contraseña WLAN | Ligipääsuandmed registreerimiseks portaali
Sunny Portal ja WLAN-salasõna | Hakutiedot Sunny Portal-portaalissa rekisteröintiä ja WLAN-salasanaa varten |
Données d’accès pour l’enregistrement sur le Sunny Portal et mot de passe WLAN | Pristupni podaci za registraciju na
Sunny Portal i WLAN zaporka | Belépési adatok a Sunny Portal-on való regisztrációhoz és WLAN-jelszó | Dati di
accesso per la registrazione su Sunny Portal e password WLAN | Autorizacijos duomenys registruojantis Sunny Portale ir
WLAN slaptažodis | Pieejas dati reģistrācijai Sunny Portālā un WLAN parole |
Toegangsgegevens voor de registratie in de Sunny Portal en WLAN-wachtwoord | Dane dostepu w celu rejestracji na
Sunny Portal i haslo dostepu do WLAN | Dados de acesso para o registo no Sunny Portal e palavra-passe WLAN |
Date de acces pentru înregistrarea în Sunny Portal şi parolă WLAN | Prístupové údaje pre registráciu na portáli Sunny
Portal a heslo WLAN | Dostopni podatki za registracijo na Sunny Portalu in geslo za WLAN | Information för
registrering i Sunny Portal och WLAN-lösenord | Sunny Portal'da kayıt açmak için erişim verileri ve WLAN şifresi |
เข้าถึงข้อมูลสำหรับการลงทะเบียน Sunny Portal และรหัสผ่าน WLAN
Installer password | Installateurpasswort | Парола за инсталираща програма |
Heslo instalačního technika | Installatørpassword | Κωδικός πρόσβασης
εγκαταστάτη | Contraseña de instalador | Paigaldaja salasõna | Asentajan
salasana | Mot de passe installateur | Zaporka za instalatera | Szerelői jelszó |
Password di installatore | Diegėjo slaptažodis | Instalētāja parole |
Installateurswachtwoord | Hasło instalatora | Palavra-passe do instalador | Parolă
instalator | Heslo inštalujúcej osoby | Inštalacijsko geslo | Installatörslösenord |
Kurucu şifresi | รหัสผ่านของผู้ติดตั้ง
User password | Benutzerpasswort | Потребителска парола | Heslo uživatele |
Brugerpassword | Κωδικός χρήστη | Contraseña del usuario | Kasutaja
salasõna | Käyttäjän salasana | Mot de passe utilisateur | Korisnička zaporka |
Felhasználói jelszó | Password utente | Vartotojo slaptažodis | Lietotāja parole |
Gebruikerswachtwoord | Hasło użytkownika | Palavra-passe do utilizador |
Parolă utilizator | Používateľské heslo | Uporabnikovo geslo | Användarlösenord |
Kullanıcı şifresi | รหัสผ่านของผู้้ใช้
ENERGY
THAT
CHANGES
SMA12345
WLAN password
SMAxxxxxxxx
XXXXX
1
Network 2
Network 1
SMAxxxxxxxx
WLAN
PIC: XXXXX
WPA2-PSK: XXXXX
RID: XXXXX
Login Sunny Boy 2.5
Language
User group
New password
English
Repeat password
Login
Installer
System password or New password
2
File Edit View Favorites Tools Help
192.168.12.3
SMA[Serialnumber].local
http://SMA[Serialnumber]
or
...

SBxx-1VL-40-IS-xx-16166
en Accessing the user interface via LAN de Benutzeroberfläche via LAN aufrufen
bg Извикване на потребителския интерфейс през LAN cs Připojení kuživatelskému rozhraní
pomocí LAN da Hentning af brugeroverflade via LAN el Άνοιγμα επιφάνειας εργασίας μέσω
LAN es Acceso a la interfaz de usuario mediante LAN et Kasutajaliidese avamine LANi kaudu
fi Käyttöliittymän avaaminen LAN-yhteyden kautta fr Affichage de l’interface utilisateur via le
réseau local (LAN) hr Korisničku površinu otvarajte preko LAN hu A felhasználói felület
csatlakoztatása LAN által it Richiamare l'interfaccia utente via LAN lt Atidaryti vartotojo sąsają
per LAN lv Lietotāja saskarnes atvēršana, izmantojot LAN nl Gebruikersinterface via LAN
oproepen pl Wywołanie interfejsu użytkownika przez LAN pt Aceder à interface de utilizador
através de LAN ro Apelarea interfeței utilizatorului prin LAN sk Vyvolanie používateľského
rozhrania pomocou LAN sl Zagon uporabniškega vmesnika prek LAN sv Öppna
användargränssnitt via LAN
Login Sunny Boy 2.5
Language
User group
New password
English
Repeat password
Login
Installer
System password or New password
1
File Edit View Favorites Tools Help
169.254.12.3
DHCP
1
File Edit View Favorites Tools Help
SMA[Serialnumber].local
https://SMA[Serialnumber]
XXX.XXX.XX.X
or
IP Login Sunny Boy 2.5
Language
User group
New password
English
Repeat password
Login
Installer
System password or New password
en Configuration de Konfiguration bg Конфигурация cs Konfigurace da Konfiguration
el Διαμόρφωση es Configuración et Seadistamine fi Konfigurointi fr Configuration
hr Konfiguracija hu Konfiguráció it Configurazione lt Konfigūracija lv Konfigurācija
nl Configuratie pl Konfiguracja pt Configuração ro Configurarea sk Konfigurácia
sl Konfiguracija sv Konfigurering
File Edit View Favorites Tools Help
Sunny Boy XX
xxx.xxx.xx.x
3
File Edit View Favorites Tools Help
Sunny Boy XX
Sunny Boy Storage 2.5
Device name:
Serial number:
Firmware version:
Configuring the Inverter
Select a configuration option:
Skip configuration
xxx.xxx.xx.x
1
File Edit View Favorites Tools Help
Sunny Boy XX
Network Configuration
4 532
Network Configuration Country standard
1
Time and date Grid management ser vice Summary
Network configured
Network name Type of communication IP address of the inverter Status
WLAN
Ethernet
Type of communication
xxx.xxx.xx.x
2
SMA Grid
Guard-Code
...

SBxx-1VL-40-IS-xx-16 167
en Disconnect from voltage sources de Freischalten bg Изключване на напрежението
cs Odpojení střídače od napětí da Åbning el Απομόνωση από την τάση es Desconexión de
la tensión et Lahti ühendamine fi Kytkentä jännitteettömäksi fr Mettez hors tension
hr Isključivanje hu Az inverter áramtalanítása it Disinserire lt Atblokavimas lv Atbloķēšana
nl Vrijschakelen pl Odłączenie pt Seccionar completamente ro Deconectarea
sk Spustenie sl Odklop sv Frikoppling
OFF
1
3
0.0A
2
6
3.5 Nm
TX 20
5
0.00
4
1
2
3 mm
1
7
LN
1
2

SBxx-1VL-40-IS-xx-16168
en Disassembling the DC Connectors de DC-Steckverbinder demontieren bg Демонтаж на
DC свързващия щепсел cs Demontáž DC konektorů da Afmontering af AC-stikforbinder
el Αφαίρεση βύσματος σύνδεσης DC es Desmontaje de los conectadores de enchufe de CC
et Alalisvoolu pistmiku lahtivõtmine fi Tasavirtapistokkeen irrotus fr Démontage des
connecteursDC hr Demontaža DC utičnih spojnika hu DC-csatlakozó leszerelése
it Smontaggio dei terminali CC lt DC kištukinės jungties išmontavimas lv Līdzstrāvas
spraudsavienojuma demontāža nl DC-connectoren demonteren pl Demontaż wtyków DC
pt Desmontar os conectores de fichaCC ro Demontarea conductorilor DC sk Demontáž DC
konektora sl Demontaža vtičnih priključkov za enosmerni tok sv Demontera DC-kontakt
+
23
1
2
+
2
3
1
4
3
1
1
2
3 mm
en System data de System-Daten bg Данни на системата cs Systémové údaje
da System-data el Στοιχεία συστήματος es Datos del sistema et Süsteemiandmed
fi Järjestelmätiedot fr Données du système hr Podaci o sustavu hu Rendszeradatok it Dati
del sistema lt Sistemos duomenys lv Sistēmas dati nl Systeemgegevens pl Dane techniczne
systemu pt Dados do sistema ro Date despre sistem sk Systémové údaje sl Podatki o
sistemu sv Systemdata
Topology transformerless
Overvoltage category in accordance with IEC
60664-1 II (DC), III (AC)
Protection class in accordance with IEC 61140 I
All-pole sensitive residual-current monitoring unit integrated
Maximum permissible value for relative humi-
dity, non-condensing 100 %
Extended humidity range according to IEC
60721-3-4 0 % to 100 %
Pollution degree inside the enclosure 2
Pollution degree outside the enclosure 3
Radio technology WLAN 802.11 b/g/n
Radio spectrum 2.4 GHz

SBxx-1VL-40-IS-xx-16 169
Maximum transmission power 100mW
Local requirements NRS 97-2-1: This standard requires a separate
label attached to the AC distribution board,
which indicates the AC-side disconnection of the
inverter in case of a grid failure (for further
details, see NRS 97-2-1, Sect. 4.2.7.1 and
4.2.7.2)
AS 4777.3: If DRM support is specified, the
inverter may only be used in conjunction with a
Demand Response Enabling Device (DRED). The
inverter and the Demand Response Enabling
Device (DRED) must be connected in the same
network and the inverter Modbus interface must
be activated and the TCP server set.
en Contact de Kontakt bg Контакти cs Kontakt da Kontakt el Επικοινωνία es Contacto
et Kontaktandmed fi Yhteydenotot fr Contact hr Kontakt hu Kapcsolat it Contatto
lt Kontaktai lv Kontaktinformācija nl Contact pl Kontakt pt Contactos ro Contact
sk Kontakt sl Stik sv Kontakt
Deutschland
Österreich
Schweiz
SMA Solar Technology AG
Niestetal
Sunny Boy, Sunny Mini Central,
SunnyTripower:
+495619522‑1499
Monitoring Systems
(Kommunikationsprodukte):
+495619522‑2499
Hybrid Controller
(PV-Diesel-Hybridsysteme):
+495619522-3199
Sunny Island, Sunny Boy
Storage, Sunny Backup:
+495619522-399
Sunny Central, Sunny Central
Storage:
+495619522-299
SMA Online Service Center:
www.SMA-Service.com
Belgien
Belgique
België
Luxemburg
Luxembourg
Nederland
SMA Benelux BVBA/SPRL
Mechelen
+3215286 730
SMA Online Service Center:
www.SMA-Service.com
Česko
Magyarország
Slovensko
SMA Service Partner TERMS
a.s.
+4203876 85 111
SMA Online Service Center:
www.SMA-Service.com
Türkiye SMA Service Partner DEKOM
Ltd. Şti.
[phone]
SMA Online Service Center:
www.SMA-Service.com
France SMA France S.A.S.
Lyon
[phone]
SMA Online Service Center :
www.SMA-Service.com
Ελλάδα
Κύπρος
SMA Service Partner AKTOR
FM.
Αθήνα
[phone]
SMA Online Service Center:
www.SMA-Service.com

SBxx-1VL-40-IS-xx-16170
España
Portugal
SMA Ibérica Tecnología Solar,
S.L.U.
Barcelona
+34935635099
SMA Online Service Center:
www.SMA-Service.com
United King-
dom SMA Solar UK Ltd.
Milton Keynes
+441908304899
SMA Online Service Center:
www.SMA-Service.com
Italia SMA Italia S.r.l.
Milano
+39028934-7299
SMA Online Service Center:
www.SMA-Service.com
Australia SMA Australia Pty Ltd.
Sydney
Toll free for Australia:
1800SMAAUS
(1800762287)
International:
+61294914200
United Arab
Emirates SMA Middle East LLC
Abu Dhabi
+9712234 6177
SMA Online Service Center:
www.SMA-Service.com
India SMA Solar India Pvt. Ltd.
Mumbai
+912261713888
ไทย SMA Solar (Thailand) Co., Ltd.
กรุงเทพฯ
+6626706999
대한민국 SMA Technology Korea Co.,
Ltd.
서울
[phone]
South Africa SMA Solar Technology South Af-
rica Pty Ltd.
Cape Town
08600SUNNY (08600 78669)
International: [phone]
0699
SMA Online Service Center:
www.SMA-Service.com
Argentina
Brasil
Chile
Perú
SMA South America SPA
Santiago de Chile
[phone]
Other
countries International SMA Service Line
Niestetal
00800SMASERVICE
(+8007627378423)
SMA Online Service Center:
www.SMA-Service.com
