SMA SUNNY BOY 3.0-US User manual

ENGLISH Service Manual ESPAÑOL Instrucciones de servicio técnico
FRANÇAIS Manuel de service
SB3.0-1SP-US-40 / SB3.8-1SP-US-40 / SB5.0-1SP-US-40 /
SB6.0-1SP-US-40 / SB7.0-1SP-US-40 / SB7.7-1SP-US-40
Replacing the Power Unit
SBxx-1SP-US-40-AT-PU-SG-xx-13 | Version 1.3

Table of Contents
Service ManualSBxx-1SP-US-40-AT-PU-SG-xx-132
Table of Contents
1 Information on this Document................................................. 3
1.1 Validity........................................................................................................................ 3
1.2 Target Group.............................................................................................................. 3
1.3 Content and Structure of this Document ................................................................... 3
1.4 Symbols in the Document .......................................................................................... 3
2 IMPORTANT SAFETY INSTRUCTIONS.................................... 3
3 Overview of the Enclosure Parts ............................................ 8
4 Disassembling the Defective Power Unit ............................... 8
5 Mounting the New Power Unit............................................... 11
6 Packaging the Defective Power Unit for Pick-Up .................. 13
ENGLISH

1 Information on this Document
Service Manual SBxx-1SP-US-40-AT-PU-SG-xx-13 3
1 Information on this Document
1.1 Validity
This document is valid for:
• SB3.0-1SP-US-40 (Sunny Boy 3.0-US)
• SB3.8-1SP-US-40 (Sunny Boy 3.8-US)
• SB5.0-1SP-US-40 (Sunny Boy 5.0-US)
• SB6.0-1SP-US-40 (Sunny Boy 6.0-US)
• SB7.0-1SP-US-40 (Sunny Boy 7.0-US)
• SB7.7-1SP-US-40 (Sunny Boy 7.7-US)
1.2 Target Group
The tasks described in this document must only be performed by qualified persons. Qualified
persons must have the following skills:
• Knowledge of how to safely disconnect SMA inverters
• Knowledge of how an inverter works and is operated
• Training in how to deal with the dangers and risks associated with installing, repairing and
using electrical devices and installations
• Training in the installation and commissioning of electrical devices and installations
• Knowledge of all applicable laws, standards and directives
• Knowledge of and compliance with this document and all safety information
1.3 Content and Structure of this Document
This document describes how to replace components.
Illustrations in this document are reduced to the essential information and may deviate from the real
product.
1.4 Symbols in the Document
Icon Explanation
Information that is important for a specific topic or goal, but is not safety-rele-
vant
☐
Indicates a requirement for meeting a specific goal
☑
Desired result
Example
2 IMPORTANT SAFETY INSTRUCTIONS
Keep the manual for future reference.
ENGLISH

2 IMPORTANT SAFETY INSTRUCTIONS
Service ManualSBxx-1SP-US-40-AT-PU-SG-xx-134
This section contains safety information that must be observed at all times when working.
The product has been designed and tested in accordance with international safety requirements. As
with all electrical or electronical devices, there are residual risks despite careful construction. To
prevent personal injury and property damage and to ensure long-term operation of the product,
read this section carefully and observe all safety information at all times.
DANGER
Danger to life due to electric shock when live components or DC conductors
are touched
When exposed to light, the PV modules generate high DC voltage which is present in the DC
conductors. Touching live DC conductors results in death or lethal injuries due to electric shock.
• Disconnect the product from voltage sources and ensure it cannot be reconnected before
working on the device.
• Do not touch non-insulated parts or cables.
• Do not remove the terminal block with the connected DC conductors from the slot under
load.
• Wear suitable personal protective equipment for all work on the product.
DANGER
Danger to life due to electric shock when touching live system components in
case of a ground fault
If a ground fault occurs, parts of the system may still be live. Touching live parts and cables
results in death or lethal injuries due to electric shock.
• Disconnect the product from voltage sources and ensure it cannot be reconnected before
working on the device.
• Only touch the cables of the PV modules on their insulation.
• Do not touch any parts of the substructure or frame of the PV array.
• Do not connect PV strings with ground faults to the inverter.
• Ensure that no voltage is present and wait 5 minutes before touching any parts of the PV
system or the product.
ENGLISH

2 IMPORTANT SAFETY INSTRUCTIONS
Service Manual SBxx-1SP-US-40-AT-PU-SG-xx-13 5
DANGER
Danger to life due to electric shock in case of overvoltages and if surge
protection is missing
Overvoltages (e.g. in the event of a flash of lightning) can be further conducted into the building
and to other connected devices in the same network via the network cables or other data cables
if there is no surge protection. Touching live parts and cables results in death or lethal injuries due
to electric shock.
• Ensure that all devices in the same network are integrated in the existing overvoltage
protection.
• When laying the network cable outdoors, ensure that there is suitable surge protection at
the network cable transition from the product outdoors to the network inside the building.
• The Ethernet interface of the product is classified as "TNV-1" and offers protection against
overvoltages of up to 1.5kV.
WARNING
Danger to life due to fire and explosion
In rare cases, an explosive gas mixture can be generated inside the product under fault
conditions. In this state, switching operations can cause a fire inside the product or explosion.
Death or lethal injuries due to hot or flying debris can result.
• Disconnect the AC circuit breaker, or keep it disconnected in case it has already tripped,
and secure it against reconnection.
WARNING
Risk of injury due to toxic substances, gases and dusts.
In rare cases, damages to electronic components can result in the formation of toxic substances,
gases or dusts inside the product. Touching toxic substances and inhaling toxic gases and dusts
can cause skin irritation, burns or poisoning, trouble breathing and nausea.
WARNING
Danger to life due to electric shock from destruction of the measuring device
due to overvoltage
Overvoltage can damage a measuring device and result in voltage being present in the
enclosure of the measuring device. Touching the live enclosure of the measuring device results in
death or lethal injuries due to electric shock.
• Only use measuring devices with a DC input voltage range of 600V or higher.
ENGLISH

2 IMPORTANT SAFETY INSTRUCTIONS
Service ManualSBxx-1SP-US-40-AT-PU-SG-xx-136
CAUTION
Risk of burns from hot surfaces
The surface of the inverter can get very hot. Touching the surface can result in burns.
• Mount the inverter in such a way that it cannot be touched inadvertently.
• Do not touch hot surfaces.
• Wait 30 minutes for the surface to cool sufficiently.
• Observe the safety messages on the inverter.
CAUTION
Risk of injury due to weight of product
Injuries may result if the product is lifted incorrectly or dropped while being transported or
mounted.
• Transport and lift the product carefully. Take the weight of the product into account.
• Wear suitable personal protective equipment for all work on the product.
NOTICE
Damage to the enclosure seal in subfreezing conditions
If you open the product or disconnect the PowerUnit and ConnectionUnit when temperatures
are below freezing, the enclosure seals can be damaged. Moisture can penetrate the product
and damage it.
• If a layer of ice has formed on the enclosure seal when temperatures are below freezing,
remove it prior to opening the product (e.g. by melting the ice with warm air).
• Do not disassemble the PowerUnit and ConnectionUnit unless the ambient temperature is
at least 0°C (32°F) and conditions are frost-free.
• Do not disassemble the PowerUnit unless the ambient temperature is at least 0°C (32°F)
and conditions are frost-free.
NOTICE
Damage to the product due to sand, dust and moisture ingress
Sand, dust and moisture penetration can damage the product and impair its functionality.
• Only open the product if the humidity is within the thresholds and the environment is free of
sand and dust.
• Do not open the product during a dust storm or precipitation.
• Close tightly all enclosure openings.
• Only use listed rain-tight or liquid-tight conduit fittings to attach the conduits to the product.
• Only disassemble the PowerUnit if a new PowerUnit is already available.
ENGLISH

2 IMPORTANT SAFETY INSTRUCTIONS
Service Manual SBxx-1SP-US-40-AT-PU-SG-xx-13 7
NOTICE
Damage to the inverter due to electrostatic discharge
Touching electronic components can cause damage to or destroy the inverter through
electrostatic discharge.
• Ground yourself before touching any component.
NOTICE
Damage to the product due to cleaning agents
The use of cleaning agents may cause damage to the product and its components.
• Clean the product and all its components only with a cloth moistened with clear water.
Electrical installations (for North America)
All installations must conform with the laws, regulations, codes and standards applicable in the
jurisdiction of installation (e.g. National Electrical Code® ANSI/NFPA 70 or Canadian
Electrical Code® CSA-C22.1.).
• Before connecting the product to the utility grid, contact your local grid operator. The
electrical connection of the product must be carried out by qualified persons only.
• Ensure that the cables or conductors used for electrical connection are not damaged.
ENGLISH

3 Overview of the Enclosure Parts
Service ManualSBxx-1SP-US-40-AT-PU-SG-xx-138
3 Overview of the Enclosure Parts

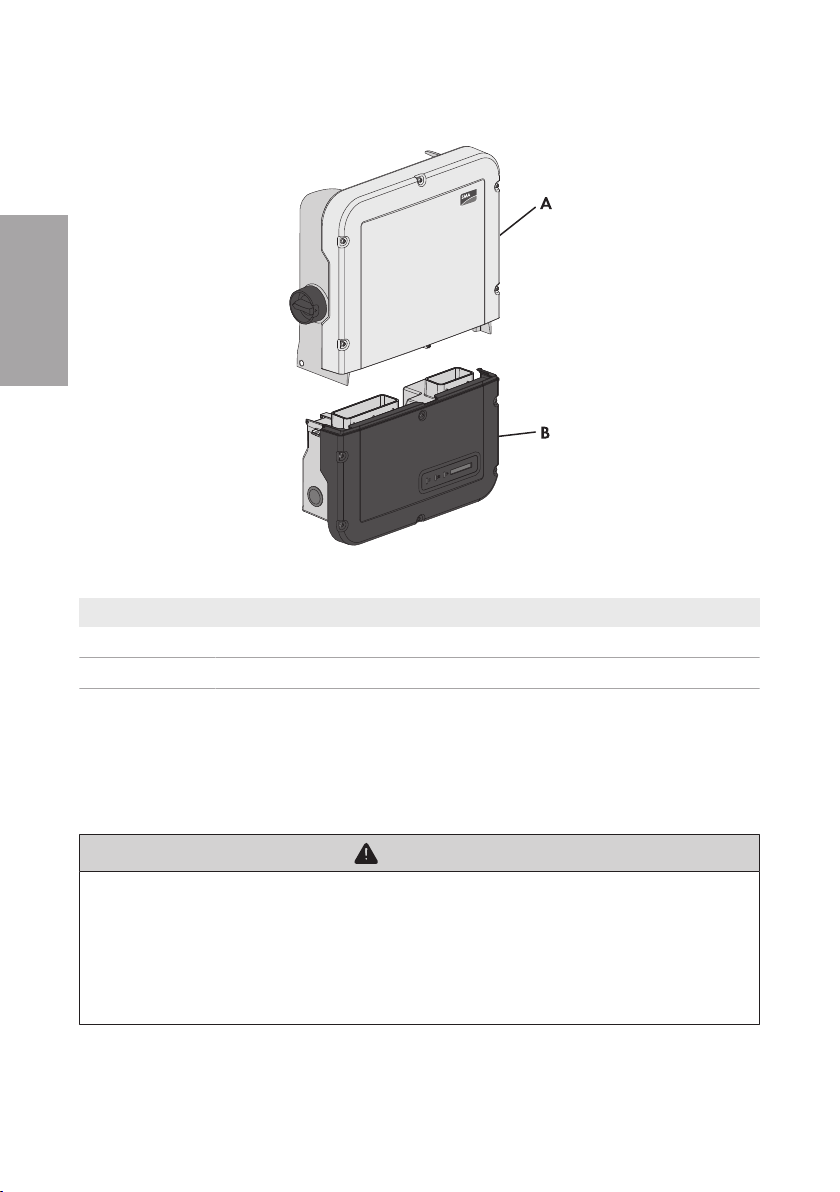

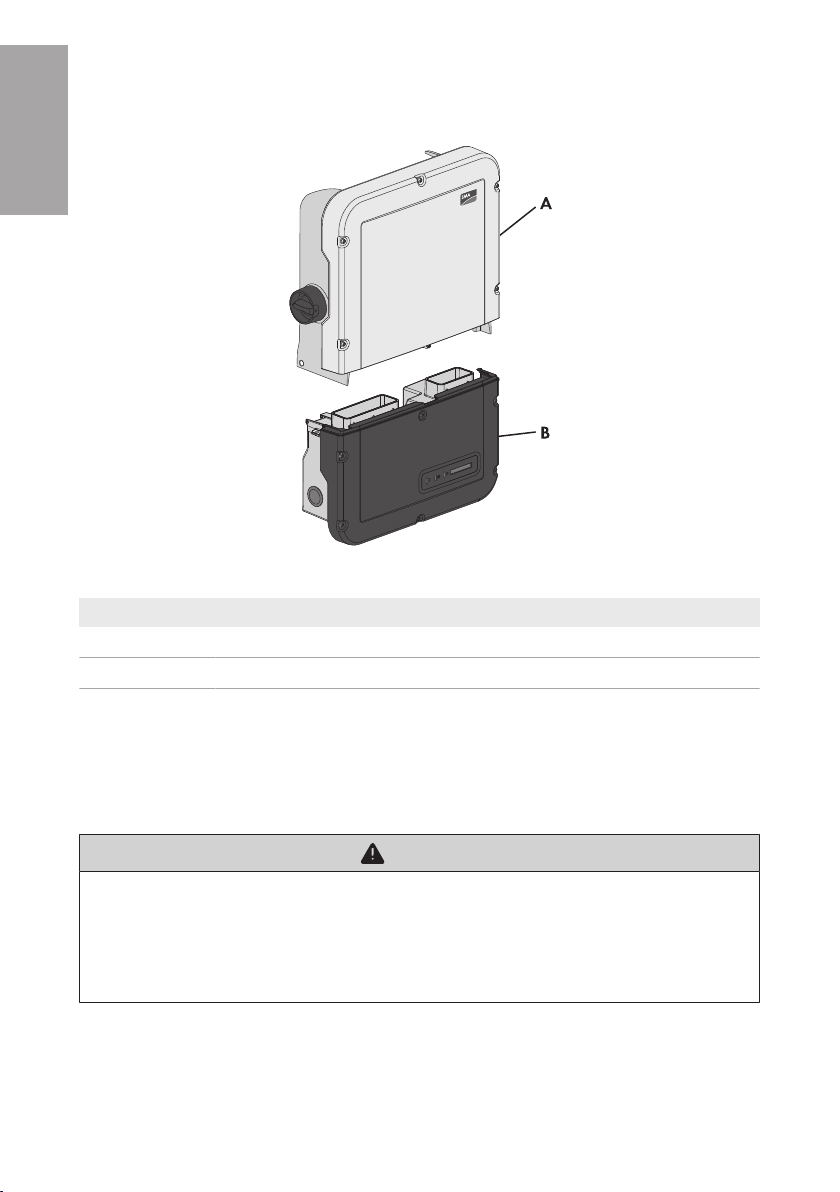

Figure 1 : Overview of the enclosure parts
Position Designation
A Power Unit
B Connection Unit
4 Disassembling the Defective Power Unit
Prior to disassembling the defective Power Unit, all connections between the Power Unit and the
Connection Unit must be severed. Only then can the Power Unit be removed from the Connection
Unit. All cables connected to the communication assembly can remain plugged in and do not need
to be removed to disassemble the PowerUnit.
CAUTION
Risk of injury due to weight of product
Injuries may result if the product is lifted incorrectly or dropped while being transported or
mounted.
• Transport and lift the product carefully. Take the weight of the product into account.
• Wear suitable personal protective equipment for all work on the product.
Procedure:
1. Disconnect the inverter from voltage sources (see inverter manual).
ENGLISH

4 Disassembling the Defective Power Unit
Service Manual SBxx-1SP-US-40-AT-PU-SG-xx-13 9

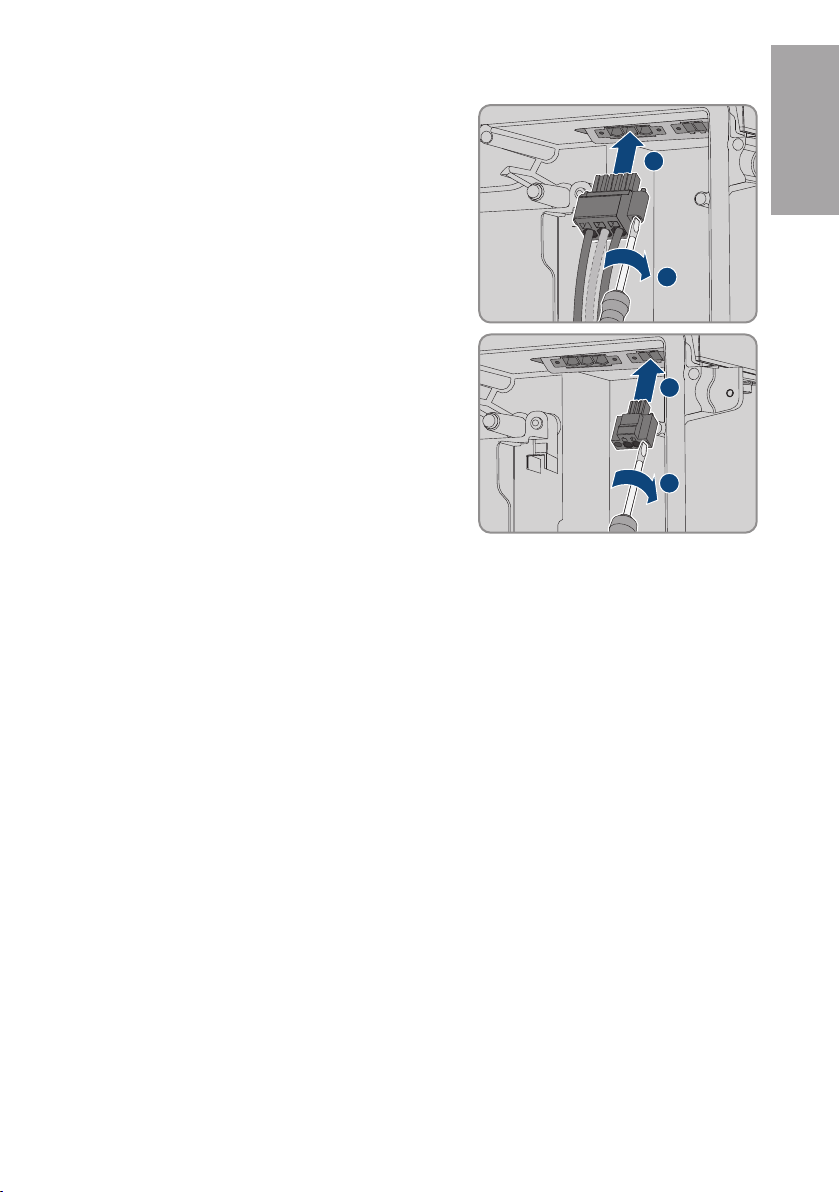

2. Remove the terminal block with the connected DC
conductors from slot DC-in. Loosen the screws using
a flat-blade screwdriver (blade width: 4mm
(5⁄32in)) and pull the terminal block out of the slot.
While doing so, only touch the terminal block on the
black enclosure.
COM
DC-in
2
A+ B+ C+ A− B C− −
1
A+ B+ C+ A− B− C−
3. Remove the terminal block with the connected AC
conductors from slot AC-out. Loosen the screws
using a flat-blade screwdriver (blade width: 4mm
(5⁄32in)) and pull the terminal block out of the slot.
AC-out SPS
L1 L2
N
2
1
4. If there is a switch and an outlet for secure power
supply operation connected, remove the terminal
block with the connected cable from the SPS slot. To
do this, unscrew the screws using a flat-blade
screwdriver (blade width: 3.5mm (9/64in)) and
pull the terminal block out of the slot.
AC-out SPS
2
L N
1
5. Pull the ribbon cable connecting the communication
assembly to the PowerUnit out of the
communication assembly.
COM SPS
AC-out
D-IN SPS
A B
M1
X1 X2 M2
ANT.
FCC ID: SVF-KP20
IC: 9440A-KP20
ENGLISH

4 Disassembling the Defective Power Unit
Service ManualSBxx-1SP-US-40-AT-PU-SG-xx-1310

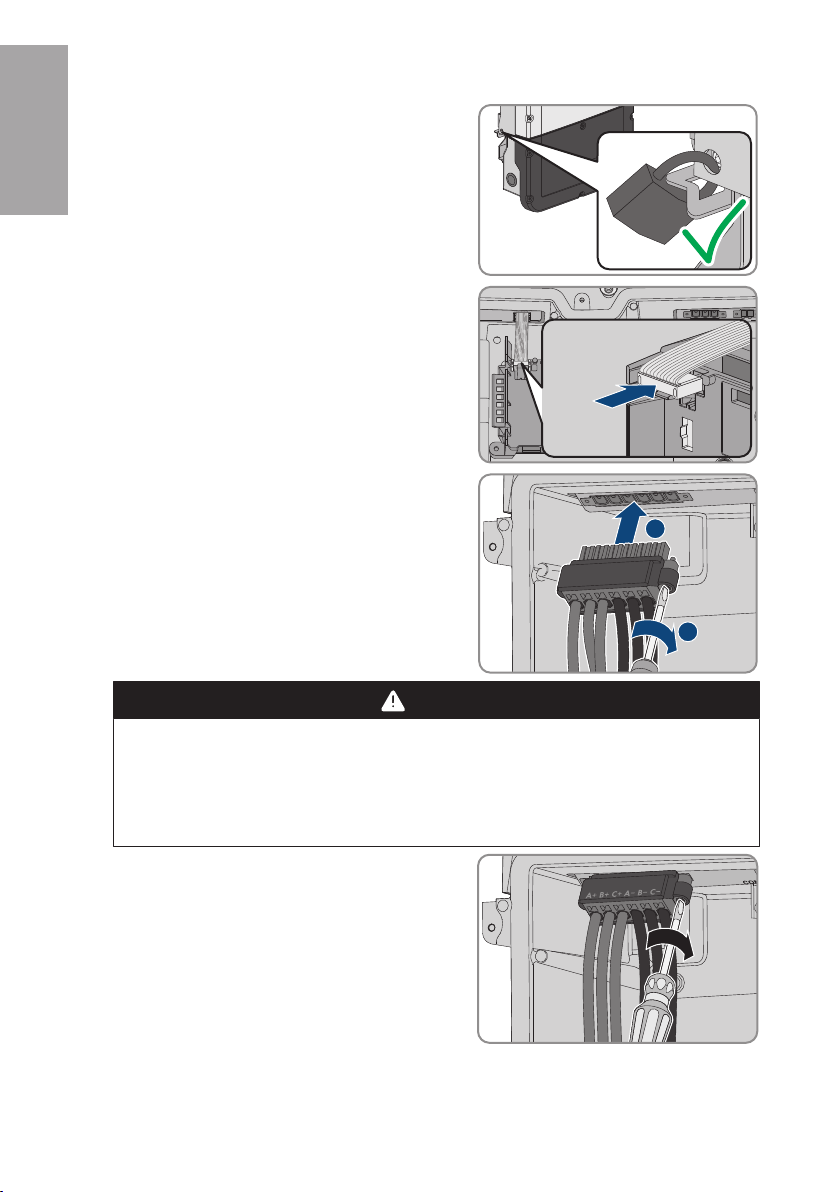

6. If the inverter is fitted with a padlock for theft
protection, open the padlock and remove it.
7. Unscrew the screw M5x60 that fastens the inverter
to the wall mounting bracket (TX25).
8. Remove the 2 screws on the right and left side of the
PowerUnit (TX25) and retain together with the
washers for later use.
9. Lift to remove the Power Unit out of the wall
mounting bracket, thus separating the Power Unit
from the Connection Unit.
TOP
ENGLISH

5 Mounting the New Power Unit
Service Manual SBxx-1SP-US-40-AT-PU-SG-xx-13 11

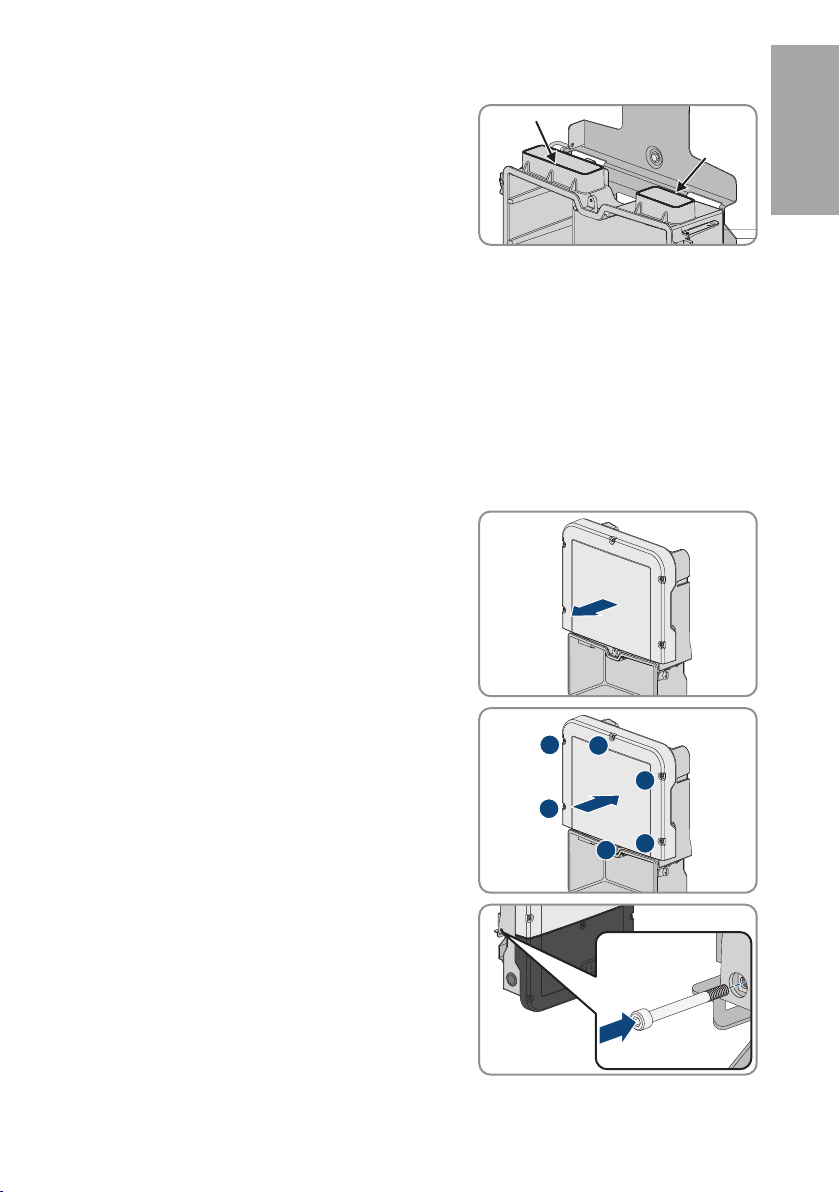

10. If necessary, remove residual insulation material
from the two connection openings at the top of the
Connection Unit.
5 Mounting the New Power Unit
Procedure:
1. Disconnect the inverter from voltage sources (see inverter manual).
2. Hook the new Power Unit into the upper recesses of the wall mounting bracket, thus plugging
the Power Unit into the Connection Unit. Make sure that the screw holes on the left and right
sides of the PowerUnit are directly over those of the ConnectionUnit; and the cables
protruding from the PowerUnit must not be pinched.
3. Tighten 2 screws with 2 washers on the right and left side of the PowerUnit (TX25) (torque:
6Nm ± 0.3Nm (53in-lb ± 2.65in-lb)).
4. If the enclosure lid of the new Power Unit is a
transport lid (see information on the enclosure lid),
replace the transport lid of the new Power Unit with
the enclosure of the defective Power Unit. To do so,
loosen all screws of the upper enclosure lid (TX25)
and remove it.
5. Position the upper enclosure lid with the 6 screws
and serrated conical spring washers on the
enclosure and tighten it in the specified order (TX25,
torque: 6Nm (53in)).
1
2
3
4
5
6
6. Secure the inverter to the wall mounting bracket. To
do this, insert the screw M5x60 through the hole on
the left side of the PowerUnit and screw it into the
thread (TX25, torque: 1.7Nm ± 0.3 Nm (15.05in-
lb ± 2.65in-lb)).
ENGLISH

5 Mounting the New Power Unit
Service ManualSBxx-1SP-US-40-AT-PU-SG-xx-1312
7. If the inverter is to be protected against theft, attach
a padlock: To do this, guide the shackle of the
padlock through the provided hole on the left side
of the Power Unit and close the shackle. Keep the
key of the padlock in a safe place.
8. Pull the ribbon cable used to connect the
communication assembly to the PowerUnit into the
ConnectionUnit, and plug it into the jack on the
communication assembly.
COM SPS
AC-out
D-IN SPS
A B
M1
X1 X2 M2
ANT.
FCC ID: SVF-KP20
IC: 9440A-KP20
9. Plug the terminal block with the connected DC
conductors into slot DC-in in the Connection Unit.
While doing so, only touch the terminal block on the
black enclosure.
COM
DC-in
1
2
A+ B+ C+ A− B C− − A+ B+ C+ A− B− C−
10. DANGER
Danger to life due to electric arc
The terminal block must be fastened to the slot with 2 screws. If the terminal block is not
correctly mounted and comes out of the slot, an electric arc can form. An electric arc can
cause life-threatening injuries.
• Mount the terminal block on the slot as described in the following.
11. Tighten (torque: 1.7Nm ± 0.3 Nm (15.05in-lb ±
2.65in-lb)) the screws of the terminal block using a
flat-blade screwdriver (blade width: 3.5mm).
12. Ensure that the terminal block is securely in place.
ENGLISH

6 Packaging the Defective Power Unit for Pick-Up
Service Manual SBxx-1SP-US-40-AT-PU-SG-xx-13 13
13. Plug the terminal block with the connected AC
conductors into the AC-out slot in the
ConnectionUnit, and tighten (torque: 1.7Nm ± 0.3
Nm (15.05in-lb ± 2.65in-lb)) with a flat-blade
screwdriver (blade width: 3.5mm).
AC-out SPS
1
L1 L2
N
2
14. If applicable, plug the terminal block with the
connected cable for secure power supply operation
into the SPS slot in the Connection Unit, and tighten
(torque: 1.7Nm ± 0.3 Nm (15.05in-lb ± 2.65in-
lb)) with a flat-blade screwdriver (blade width:
3.5mm).
AC-out SPS
1
L N
2
15. Commission the inverter (see inverter manual). The starting process of the inverter will take up
to 20 minutes since information is transferred from the ConnectionUnit to the PowerUnit, and
the PowerUnit may also be updated. Through the replacement of the Power Unit, the inverter
has been assigned a new serial number. The new serial number can be found on the type
label of the new Power Unit.
16. Set the correct country data set (see manual of the inverter).
17. If the inverter is registered in a communication product (e.g., SunnyPortal), replace the inverter
in the communication product (see installation manual "Replacement of SMA Devices in
Systems with Communication Products" at www.SMA-Solar.com).
18. If the inverter firmware could not be updated prior to replacing the PowerUnit and the inverter
is not yet equipped with the current firmware version, perform a firmware update (see manual
of the inverter).
19. If a firmware update has been carried out, ensure that all parameters have been transferred
correctly and that the inverter feeds grid-compliant current into the utility grid.
6 Packaging the Defective Power Unit for Pick-Up
1. Package the defective Power Unit for pick-up. Use the original packaging of the new Power
Unit for this purpose.
2. Arrange for pick-up by SMA. Contact Service for this (refer to www.SMA-Solar.com for
contact details).
ENGLISH

Índice
Instrucciones de servicio técnicoSBxx-1SP-US-40-AT-PU-SG-xx-1314
Índice
1 Indicaciones sobre este documento ....................................... 15
1.1 Área de validez.......................................................................................................... 15
1.2 Grupo de destinatarios.............................................................................................. 15
1.3 Contenido y estructura del documento..................................................................... 15
1.4 Símbolos del documento ........................................................................................... 15
2 Indicaciones importantes para la seguridad......................... 16
3 Imagen de las partes de la carcasa ....................................... 20
4 Desmontaje de la Power Unit averiada ................................ 20
5 Montaje de la nueva Power Unit ........................................... 23
6 Embalaje y recogida de la Power Unit averiada.................. 25
ESPAÑOL

1 Indicaciones sobre este documento
Instrucciones de servicio técnico SBxx-1SP-US-40-AT-PU-SG-xx-13 15
1 Indicaciones sobre este documento
1.1 Área de validez
Este documento es válido para:
• SB3.0-1SP-US-40 (Sunny Boy 3.0-US)
• SB3.8-1SP-US-40 (Sunny Boy 3.8-US)
• SB5.0-1SP-US-40 (Sunny Boy 5.0-US)
• SB6.0-1SP-US-40 (Sunny Boy 6.0-US)
• SB7.0-1SP-US-40 (Sunny Boy 7.0-US)
• SB7.7-1SP-US-40 (Sunny Boy 7.7-US)
1.2 Grupo de destinatarios
Las actividades descritas en este documento deben realizarlas exclusivamente especialistas que
han de contar con esta cualificación:
• Capacidad para desconectar los inversores de SMA de la tensión de manera segura
• Conocimientos sobre los procedimientos y el funcionamiento de un inversor
• Formación sobre la gestión de peligros y riesgos relativos a la instalación, reparación y
manejo de equipos eléctricos y plantas
• Formación profesional para la instalación y la puesta en marcha de equipos eléctricos y
plantas
• Conocimiento de las leyes, normativas y directivas aplicables
• Conocimiento y seguimiento de este documento y de todas sus indicaciones de seguridad
1.3 Contenido y estructura del documento
Este documento describe la sustitución de componentes.
Las imágenes en este documento han sido reducidas a lo esencial y pueden diferir del producto
original.
1.4 Símbolos del documento
Símbolo Explicación
Información importante para un tema u objetivo concretos, aunque no rele-
vante para la seguridad
☐
Requisito necesario para alcanzar un objetivo determinado
☑
Resultado deseado
Ejemplo
ESPAÑOL

2 Indicaciones importantes para la seguridad
Instrucciones de servicio técnicoSBxx-1SP-US-40-AT-PU-SG-xx-1316
2 Indicaciones importantes para la seguridad
Conservar instrucciones
Este capítulo contiene indicaciones de seguridad que deben observarse siempre en todos los
trabajos que se realizan.
Este producto se ha construido en cumplimiento de los requisitos internacionales relativos a la
seguridad. A pesar de estar cuidadosamente construidos, existe un riesgo residual como con todos
los equipos eléctricos. Para evitar daños personales y materiales y garantizar el funcionamiento
permanente del producto, lea detenidamente este capítulo y cumpla siempre las indicaciones de
seguridad.
PELIGRO
Peligro de muerte por descarga eléctrica por contacto con conductores de CC
con tensión
Cuando recibe luz, los módulos fotovoltaicos producen una alta tensión de CC que se acopla a
los conductores de CC. Tocar los cables de CC conductoras de tensión puede causar la muerte
o lesiones mortales por descarga eléctrica.
• Antes de cualquier trabajo, desconecte el punto de conexión de la tensión y asegure el
producto contra cualquier reconexión accidental.
• No toque piezas o cables conductores de tensión descubiertos.
• No retire la caja de bornes con los conductores de CC conectados bajo carga.
• Utilice equipamientos de protección personal adecuado cuando realice trabajos en el
producto.
PELIGRO
Peligro de muerte por descarga eléctrica si se tocan partes de la planta bajo
tensión en caso de fallo a tierra
En caso de fallo a tierra los componentes de la planta pueden estar bajo tensión. El contacto
con componentes conductores de tensión o cables puede causar la muerte o lesiones mortales
por descarga eléctrica.
• Antes de cualquier trabajo, desconecte el punto de conexión de la tensión y asegure el
producto contra cualquier reconexión accidental.
• Agarre los cables de los módulos fotovoltaicos únicamente por el aislamiento.
• No toque las piezas de la base ni el bastidor del generador.
• No conecte strings con un fallo a tierra al inversor.
• Desconecte de la tensión y espere 5minutos antes de tocar los componentes de la planta
fotovoltaica o del producto.
ESPAÑOL

2 Indicaciones importantes para la seguridad
Instrucciones de servicio técnico SBxx-1SP-US-40-AT-PU-SG-xx-13 17
PELIGRO
Peligro de muerte por descarga eléctrica en caso de sobretensión y si no hay
protección contra sobretensión
Si no hay una protección contra sobretensión, las sobretensiones (por ejemplo, en caso de que
caiga un rayo) pueden transmitirse a través del cable de red o de otros cables de datos al
edificio y a otros equipos conectados a la misma red. El contacto con componentes conductores
de tensión o cables puede causar la muerte o lesiones mortales por descarga eléctrica.
• Asegúrese de que todos los equipos de la misma red estén integrados en la protección
contra sobretensión existente.
• En caso de instalar los cables de red a la intemperie, en el paso de los cables de red del
producto desde el exterior a la red en el edificio asegúrese de que haya una protección
contra sobretensión adecuada.
• La interfaz ethernet del producto está clasificada como “TNV-1” y protege contra
sobretensiones de hasta 1,5kV.
ADVERTENCIA
Peligro de muerte por fuego y explosión
En infrecuentes casos aislados, puede producirse en caso de error una mezcla de gas
inflamable en el interior del producto. En este estado puede producirse un incendio en el interior
del producto o una explosión durante las actividades de conmutación. Piezas calientes o que
salen despedidas pueden causar lesiones que pongan en peligro la vida o incluso la muerte.
• Desconecte el disyuntor de CA y, si este ya se ha disparado, déjelo desconectado y
asegúrelo contra cualquier reconexión.
ADVERTENCIA
Peligro de lesiones por sustancias tóxicas, gases y polvos.
En algunos casos aislados, en el interior del producto pueden existir sustancias tóxicas, gases y
polvos debidos a daños en los componentes electrónicos. El contacto con sustancias tóxicas y la
inhalación de gases y polvos tóxicos puede causar irritación de la piel, quemaduras, dificultades
respiratorias y náuseas.
ADVERTENCIA
Peligro de muerte por descarga eléctrica en caso de daño irreparable en un
equipo de medición por una sobretensión
Una sobretensión puede dañar un equipo de medición y provocar que exista tensión en la
carcasa del equipo de medición. Tocar la carcasa del equipo de medición bajo tensión puede
causar la muerte o lesiones mortales por descarga eléctrica.
• Use solo equipos de medición con un rango de tensión de entrada de CC de hasta 600 V
como mínimo.
ESPAÑOL

2 Indicaciones importantes para la seguridad
Instrucciones de servicio técnicoSBxx-1SP-US-40-AT-PU-SG-xx-1318
ATENCIÓN
Peligro de quemaduras por superficies calientes
La superficie del inversor puede calentarse mucho. Si se toca la superficie, podrían producirse
quemaduras.
• Monte el inversor de manera que no sea posible un contacto accidental con la carcasa.
• No toque la superficie caliente.
• Espere 30 minutos hasta que la superficie se haya enfriado lo suficiente.
• Tenga en cuenta las advertencias del inversor.
ATENCIÓN
Peligro de lesiones por el peso del producto
Existe peligro de lesiones al levantar el producto de forma inadecuada y en caso de caerse
durante el transporte o el montaje.
• Transporte y eleve el producto con cuidado. Tenga en cuenta el peso del producto.
• Utilice equipamientos de protección personal adecuado cuando realice trabajos en el
producto.
PRECAUCIÓN
Daños en la junta de la carcasa en caso de congelación
Si abre el producto en caso de congelación o separa la Power Unit y la Connection Unit
habiendo hielo, la junta de la carcasa puede dañarse. Podría penetrar humedad y dañar el
producto.
• Si tiene que abrir el producto en condiciones de congelación, elimine antes de hacerlo
cualquier posible formación de hielo en la junta de la carcasa (por ejemplo, derritiéndolo
con aire caliente).
• Separe la Power Unit y la Connection Unit solo si la temperatura ambiente es de al menos
0°C (32°F) y no hay heladas.
• Desmonte la PowerUnit solamente si la temperatura ambiente es de al menos 0°C
(32°F) y no hay heladas.
ESPAÑOL

2 Indicaciones importantes para la seguridad
Instrucciones de servicio técnico SBxx-1SP-US-40-AT-PU-SG-xx-13 19
PRECAUCIÓN
Daños en el producto provocados por arena, polvo y humedad
Si penetra arena, polvo y humedad, el producto podría resultar dañado y sus funciones podrían
verse limitadas.
• Abra el producto solamente si la humedad del aire se encuentra dentro de los valores límite
y si el entorno está libre de arena y polvo.
• No abra el producto en caso de tormenta de arena o de precipitaciones.
• Cierre herméticamente todas las aberturas en la carcasa.
• Para fijar los conductos para cables al producto utilice solamente manguitos con
certificación resistentes a la lluvia o humedad.
• Desmonte la PowerUnit solamente cuando ya esté disponible la nueva PowerUnit.
PRECAUCIÓN
Daños en el inversor por descarga electrostática
Si toca componentes electrónicos, puede dañar o destruir el inversor debido a una descarga
electrostática.
• Póngase a tierra antes de tocar cualquier componente.
PRECAUCIÓN
Daños en el productos debido a detergentes de limpieza
Si utiliza productos de limpieza, puede dañar el producto y componentes del producto.
• Limpie el producto y todos los componentes del producto únicamente con un paño
humedecido con agua limpia.
Instalaciones eléctricas (válido para América del Norte)
La instalación debe llevarse a cabo de conformidad con la legislación, las disposiciones, los
reglamentos y las normas vigentes en el lugar (p.ej. National Electrical Code® ANSI/NFPA
70 o Canadian Electrical Code® CSA-C22.1.).
• Antes de realizar la conexión eléctrica del producto a la red pública, póngase en
contacto con su operador de red en el lugar. La conexión eléctrica del producto puede
realizarla únicamente personal especializado.
• Es necesario asegurarse de que los cables o conductores utilizados en la conexión
eléctrica no estén dañados.
ESPAÑOL

3 Imagen de las partes de la carcasa
Instrucciones de servicio técnicoSBxx-1SP-US-40-AT-PU-SG-xx-1320
3 Imagen de las partes de la carcasa
Imagen 1 : Imagen de las partes de la carcasa
Posición Denominación
A Power Unit
B Connection Unit
4 Desmontaje de la Power Unit averiada
Para desmontar la Power Unit averiada, primero es necesario desconectar todas las conexiones
entre la Power Unit y la Connection Unit. A continuación, puede desmontarse la Power Unit de la
Connection Unit. Todos los cables que están conectados al subgrupo de comunicación pueden
permanecer insertados y no es necesario que se retiren para desmontar la PowerUnit.
ATENCIÓN
Peligro de lesiones por el peso del producto
Existe peligro de lesiones al levantar el producto de forma inadecuada y en caso de caerse
durante el transporte o el montaje.
• Transporte y eleve el producto con cuidado. Tenga en cuenta el peso del producto.
• Utilice equipamientos de protección personal adecuado cuando realice trabajos en el
producto.
Procedimiento:
1. Desconecte el inversor de la tensión (consulte las instrucciones del inversor).
ESPAÑOL
