ENGLISH

1 Information on this Document SMA Solar Technology AG
Quick Reference GuideSTP8-10-3AV-40-IS-xx-134
1 Information on this Document
1.1 Validity
This document is valid for:
• STP8.0-3AV-40 (Sunny Tripower 8.0) from firmware version ≥ 3.00.00.R
• STP10.0-3AV-40 (Sunny Tripower 10.0) from firmware version ≥ 3.00.00.R
1.2 Target Group
The tasks described in this document must only be performed by qualified persons. Qualified
persons must have the following skills:
• Knowledge of how an inverter works and is operated
• Training in how to deal with the dangers and risks associated with installing, repairing and
using electrical devices and installations
• Training in the installation and commissioning of electrical devices and installations
• Knowledge of all applicable laws, standards and directives
• Knowledge of and compliance with this document and all safety information
1.3 Content and Structure of this Document
This document contains safety information as well as graphical instructions on installing and
commissioning (see page 206). Observe all information and carry out the actions illustrated
graphically in this document in the specified order.
The latest version of this document and the comprehensive manual for installation, commissioning,
configuration and decommissioning are to be found in PDF format and as eManual at www.SMA-
Solar.com. You will find the QR code that links to the eManual on the title page of this document.
You can also call up the eManual via the user interface of the product.
Illustrations in this document are reduced to the essential information and may deviate from the real
product.
1.4 Levels of Warning Messages
The following levels of warning messages may occur when handling the product.
DANGER
Indicates a hazardous situation which, if not avoided, will result in death or serious injury.
WARNING
Indicates a hazardous situation which, if not avoided, could result in death or serious injury.
CAUTION
Indicates a hazardous situation which, if not avoided, could result in minor or moderate injury.
ENGLISH

2 Safety
SMA Solar Technology AG
Quick Reference Guide STP8-10-3AV-40-IS-xx-13 5
NOTICE
Indicates a situation which, if not avoided, can result in property damage.
1.5 Symbols in the Document
Symbol Explanation
Information that is important for a specific topic or goal, but is not safety-rele-
vant
Section in which the installation and commissioning process is illustrated
graphically.
2 Safety
2.1 Intended Use
The Sunny Tripower is a transformerless PV inverter which converts the direct current of the PV array
to grid-compliant three-phase current and feeds it into the utility grid.
The product is suitable for indoor and outdoor use.
The product must only be operated with PV modules of protection class II in accordance with
IEC61730, application class A. The PV modules must be compatible with this product.
The product is not integrated with a transformer and therefore has no galvanic isolation. The
product must not be operated with PV modules whose outputs are grounded. This can cause the
product to be destroyed. The product may be operated with PV modules whose frame is grounded.
PV modules with a high capacity to ground must only be used if their coupling capacity does not
exceed 3.75µF (for information on how to determine the coupling capacity, see the Technical
Information "Leading Leakage Currents" at www.SMA-Solar.com).
All components must remain within their permitted operating ranges and their installation
requirements at all times.
The product must only be used in countries for which it is approved or released by SMA Solar
Technology AG and the grid operator.
Use SMA products only in accordance with the information provided in the enclosed
documentation and with the locally applicable laws, regulations, standards and directives. Any
other application may cause personal injury or property damage.
Alterations to the SMA products, e.g., changes or modifications, are only permitted with the express
written permission of SMA Solar Technology AG. Unauthorized alterations will void guarantee and
warranty claims and in most cases terminate the operating license. SMA Solar Technology AG
shall not be held liable for any damage caused by such changes.
Any use of the product other than that described in the Intended Use section does not qualify as the
intended use.
The enclosed documentation is an integral part of this product. Keep the documentation in a
convenient, dry place for future reference and observe all instructions contained therein.
ENGLISH

2 Safety SMA Solar Technology AG
Quick Reference GuideSTP8-10-3AV-40-IS-xx-136
This document does not replace and is not intended to replace any local, state, provincial, federal
or national laws, regulations or codes applicable to the installation, electrical safety and use of the
product. SMA Solar Technology AG assumes no responsibility for the compliance or non-
compliance with such laws or codes in connection with the installation of the product.
The type label must remain permanently attached to the product.
2.2 IMPORTANT SAFETY INSTRUCTIONS
SAVE THESE INSTRUCTIONS
This section contains safety information that must be observed at all times when working.
The product has been designed and tested in accordance with international safety requirements. As
with all electrical or electronical devices, there are residual risks despite careful construction. To
prevent personal injury and property damage and to ensure long-term operation of the product,
read this section carefully and observe all safety information at all times.
DANGER
Danger to life due to electric shock when live components or DC cables are
touched
When exposed to light, the PV modules generate high DC voltage which is present in the DC
cables. Touching live DC cables results in death or lethal injuries due to electric shock.
• Do not touch non-insulated parts or cables.
• Disconnect the product from voltage sources and make sure it cannot be reconnected
before working on the device.
• Do not disconnect the DC connectors under load.
• Wear suitable personal protective equipment for all work on the product.
DANGER
Danger to life due to electric shock when live components are touched on
opening the product
High voltages are present in the live parts and cables inside the product during operation.
Touching live parts and cables results in death or lethal injuries due to electric shock.
• Do not open the product.
ENGLISH

2 Safety
SMA Solar Technology AG
Quick Reference Guide STP8-10-3AV-40-IS-xx-13 7
DANGER
Danger to life due to electric shock when touching live system components in
case of a ground fault
If a ground fault occurs, parts of the system may still be live. Touching live parts and cables
results in death or lethal injuries due to electric shock.
• Disconnect the product from voltage sources and make sure it cannot be reconnected
before working on the device.
• Touch the cables of the PV array on the insulation only.
• Do not touch any parts of the substructure or frame of the PV array.
• Do not connect PV strings with ground faults to the inverter.
DANGER
Danger to life due to electric shock in case of overvoltages and if surge
protection is missing
Overvoltages (e.g. in the event of a flash of lightning) can be further conducted into the building
and to other connected devices in the same network via the network cables or other data cables
if there is no surge protection. Touching live parts and cables results in death or lethal injuries due
to electric shock.
• Ensure that all devices in the same network are integrated in the existing overvoltage
protection.
• When laying the network cable outdoors, ensure that there is suitable surge protection at
the network cable transition from the product outdoors to the network inside the building.
• The Ethernet interface of the inverter is classified as "TNV-1" and offers protection against
overvoltages of up to 1.5kV.
WARNING
Danger to life due to fire or explosion
In rare cases, an explosive gas mixture can be generated inside the inverter under fault
conditions. In this state, switching operations can cause a fire inside the inverter or explosion.
Death or lethal injuries due to hot or flying debris can result.
• In the event of a fault, do not perform any direct actions on the inverter.
• Ensure that unauthorized persons have no access to the inverter.
• Do not operate the DC load-break switch on the inverter in the event of ground fault
• Disconnect the PV array from the inverter via an external disconnection device. If there is no
disconnecting device present, wait until no more DC power is applied to the inverter.
• Disconnect the AC circuit breaker, or keep it disconnected in case it has already tripped,
and secure it against reconnection.
• Only perform work on the inverter (e.g., troubleshooting, repair work) when wearing
personal protective equipment for handling of hazardous substances (e.g., safety gloves,
eye and face protection, respiratory protection).
ENGLISH

2 Safety SMA Solar Technology AG
Quick Reference GuideSTP8-10-3AV-40-IS-xx-138
WARNING
Risk of injury due to toxic substances, gases and dusts.
In rare cases, damages to electronic components can result in the formation of toxic substances,
gases or dusts inside the inverter. Touching toxic substances and inhaling toxic gases and dusts
can cause skin irritation, burns or poisoning, trouble breathing and nausea.
• Only perform work on the inverter (e.g., troubleshooting, repair work) when wearing
personal protective equipment for handling of hazardous substances (e.g., safety gloves,
eye and face protection, respiratory protection).
• Ensure that unauthorized persons have no access to the inverter.
WARNING
Danger to life due to electric shock from destruction of the measuring device
due to overvoltage
Overvoltage can damage a measuring device and result in voltage being present in the
enclosure of the measuring device. Touching the live enclosure of the measuring device results in
death or lethal injuries due to electric shock.
• Only use measuring devices with a DC input voltage range of 1000V or higher.
CAUTION
Risk of burns due to hot enclosure parts
Some parts of the enclosure can get hot during operation. Touching hot enclosure parts can
result in burn injuries.
• During operation, do not touch any parts other than the enclosure lid of the inverter.
CAUTION
Risk of injury due to weight of product
Injuries may result if the product is lifted incorrectly or dropped while being transported or
mounted.
• Transport and lift the product carefully. Take the weight of the product into account.
• Wear suitable personal protective equipment for all work on the product.
NOTICE
Damage due to cleaning agents
The use of cleaning agents may cause damage to the product and its components.
• Clean the product and all its components only with a cloth moistened with clear water.
ENGLISH

3 Symbols on the Product
SMA Solar Technology AG
Quick Reference Guide STP8-10-3AV-40-IS-xx-13 9
NOTICE
High costs due to inappropriate Internet tariff
Depending on use, the data volume of the product transferred via the Internet may vary in size.
The data volume depends, for example, on the number of inverters in the system, the frequency
of device updates, the frequency of data transfer to SunnyPortal or the use of FTP push. High
costs for the Internet connection can be the result.
• SMA Solar Technology AG recommends using an Internet flat rate.
Change to the names and units of grid parameters to comply with the grid-
connection requirements in accordance with Regulation (EU) 2016/631
(valid from April 27, 2019)
To comply with the EU grid-connection requirements (valid from April 27, 2019) the names
and units of grid parameters were changed. This change is valid from firmware version
≥3.00.00.R if a country data set for fulfilling the EU grid-connection requirements (valid from
2019-04-27) is set. Names and units of grid parameters for inverters with firmware version
≤2.99.99.R are not affected by this change and remain valid. This also applies from firmware
version ≥3.00.00.R if a country data set that is valid for countries outside the EU is set.

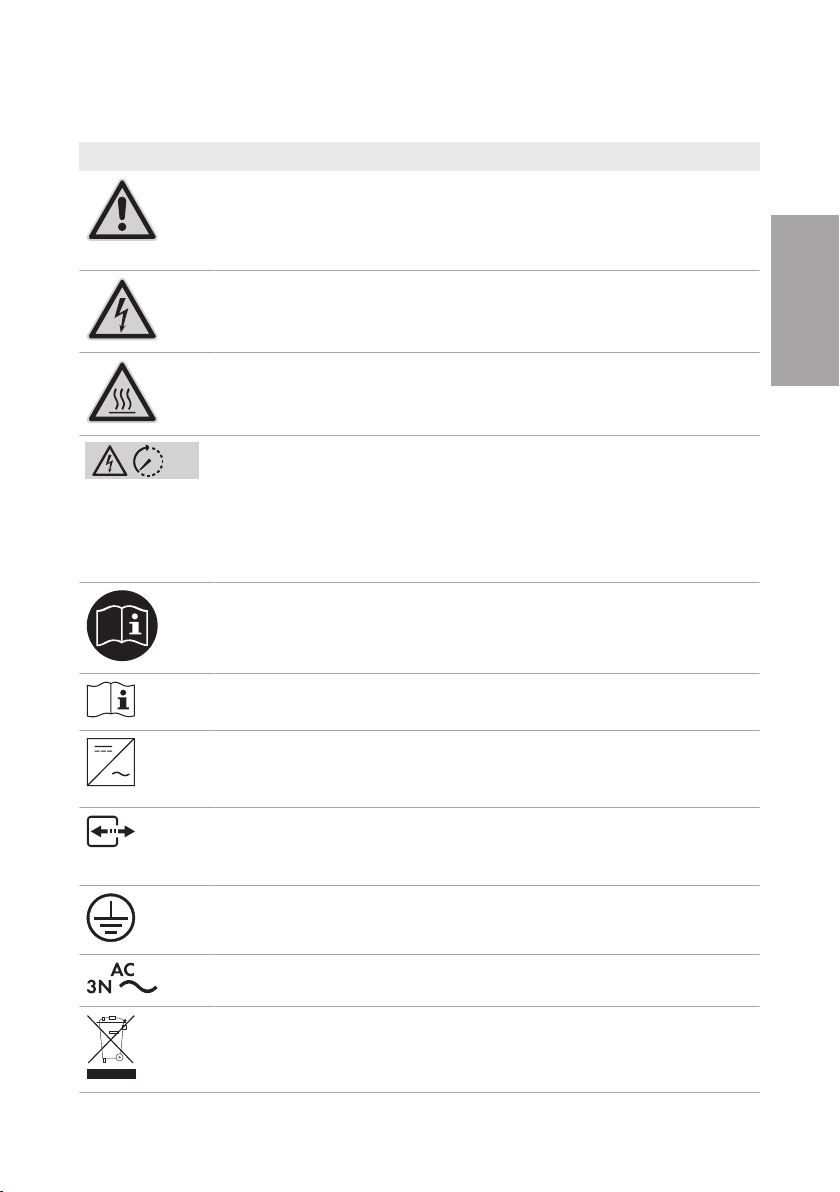

3 Symbols on the Product
Symbol Explanation
Beware of a danger zone
This symbol indicates that the product must be additionally grounded if addi-
tional grounding or equipotential bonding is required at the installation site.
Beware of electrical voltage
The product operates at high voltages.
Beware of hot surface
The product can get hot during operation.
5 min
Danger to life due to high voltages in the inverter; observe a waiting time of 5
minutes
High voltages that can cause lethal electric shocks are present in the live com-
ponents of the inverter.
Prior to performing any work on the inverter, disconnect it from all voltage
sources as described in this document.
Observe the documentation
Observe all documentation supplied with the product.
ENGLISH

3 Symbols on the Product SMA Solar Technology AG
Quick Reference GuideSTP8-10-3AV-40-IS-xx-1310
Symbol Explanation
Observe the documentation
Together with the red LED, this symbol indicates an error.
Inverter
Together with the green LED, this symbol indicates the operating state of the in-
verter.
Data transmission
Together with the blue LED, this symbol indicates the status of the network con-
nection.
Grounding conductor
This symbol indicates the position for connecting a grounding conductor.
Three-phase alternating current with neutral conductor
WEEE designation
Do not dispose of the product together with the household waste but in accor-
dance with the disposal regulations for electronic waste applicable at the in-
stallation site.
CE marking
The product complies with the requirements of the applicable EU directives.
RoHS
RoHS labeling
The product complies with the requirements of the applicable EU directives.
RCM (Regulatory Compliance Mark)
The product complies with the requirements of the applicable Australian stan-
dards.
08492-17-03337
ANATEL
The product complies with the requirements of the Brazilian standards for
telecommunication.
Este equipamento opera em caráter secundário, isto é, não tem direito a pro-
teção contra interferência prejudicial, mesmo de estações do mesmo tipo, e
não pode causar interferência a sistemas operando em caráter primário.
The product complies with the Moroccan safety and EMC requirements for
electronic products.
ENGLISH

4 EU Declaration of Conformity
SMA Solar Technology AG
Quick Reference Guide STP8-10-3AV-40-IS-xx-13 11
4 EU Declaration of Conformity
within the scope of the EU directives
• Electromagnetic compatibility 2014/30/EU (29.3.2014 L 96/79-106)
(EMC)
• Low Voltage Directive 2014/35/EU (29.3.2014 L 96/357-374) (LVD)
• Radio Equipment Directive 2014/53/EU (22.5.2014 L 153/62) (RED)
• Restriction of the use of certain hazardous substances 2011/65/EU
(L174/88, June 8, 2011) and 2015/863/EU (L137/10, March 31,
2015) (RoHS)
SMA Solar Technology AG confirms herewith that the products described in this document are in
compliance with the fundamental requirements and other relevant provisions of the above-
mentioned directives. The entire EU Declaration of Conformity can be found at www.SMA-
Solar.com.
ENGLISH

Rechtliche Bestimmungen SMA Solar Technology AG
SchnelleinstiegSTP8-10-3AV-40-IS-xx-1312
Rechtliche Bestimmungen
Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG.
Kein Teil dieses Dokuments darf vervielfältigt, in einem Datenabrufsystem gespeichert oder in einer
anderen Art und Weise (elektronisch, mechanisch durch Fotokopie oder Aufzeichnung) ohne die
vorherige schriftliche Genehmigung von SMA Solar Technology AG übertragen werden. Eine
innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen
Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.
SMA Solar Technology AG gewährt keine Zusicherungen oder Garantien, ausdrücklich oder
stillschweigend, bezüglich jeglicher Dokumentation oder darin beschriebener Software und
Zubehör. Dazu gehören unter anderem (aber ohne Beschränkung darauf) implizite Gewährleistung
der Marktfähigkeit und Eignung für einen bestimmten Zweck. Allen diesbezüglichen Zusicherungen
oder Garantien wird hiermit ausdrücklich widersprochen. SMA Solar Technology AG und deren
Fachhändler haften unter keinen Umständen für etwaige direkte oder indirekte, zufällige
Folgeverluste oder Schäden.
Der oben genannte Ausschluss von impliziten Gewährleistungen kann nicht in allen Fällen
angewendet werden.
Änderungen an Spezifikationen bleiben vorbehalten. Es wurden alle Anstrengungen unternommen,
dieses Dokument mit größter Sorgfalt zu erstellen und auf dem neusten Stand zu halten. Leser
werden jedoch ausdrücklich darauf hingewiesen, dass sich SMA Solar Technology AG das Recht
vorbehält, ohne Vorankündigung bzw. gemäß den entsprechenden Bestimmungen des
bestehenden Liefervertrags Änderungen an diesen Spezifikationen durchzuführen, die sie im
Hinblick auf Produktverbesserungen und Nutzungserfahrungen für angemessen hält. SMA Solar
Technology AG übernimmt keine Haftung für etwaige indirekte, zufällige oder Folgeverluste oder
Schäden, die durch das Vertrauen auf das vorliegende Material entstanden sind, unter anderem
durch Weglassen von Informationen, Tippfehler, Rechenfehler oder Fehler in der Struktur des
vorliegenden Dokuments.
SMA Garantie
Die aktuellen Garantiebedingungen können Sie im Internet unter www.SMA-Solar.com
herunterladen.
Software-Lizenzen
Die Lizenzen für die eingesetzten Software-Module (Open Source) können Sie auf der
Benutzeroberfläche des Produkts aufrufen.
Warenzeichen
Alle Warenzeichen werden anerkannt, auch wenn diese nicht gesondert gekennzeichnet sind.
Fehlende Kennzeichnung bedeutet nicht, eine Ware oder ein Zeichen seien frei.
SMA Solar Technology AG
Sonnenallee 1
34266 Niestetal
Deutschland
Tel. [phone]
DEUTSCH

1 Hinweise zu diesem Dokument
SMA Solar Technology AG
Schnelleinstieg STP8-10-3AV-40-IS-xx-13 13
Fax [phone]
www.SMA.de
E-Mail: [email protected]
Stand: 27.08.2019
Copyright © 2019 SMA Solar Technology AG. Alle Rechte vorbehalten.
1 Hinweise zu diesem Dokument
1.1 Gültigkeitsbereich
Dieses Dokument gilt für:
• STP8.0-3AV-40 (Sunny Tripower 8.0) ab Firmware-Version ≥ 3.00.00.R
• STP10.0-3AV-40 (Sunny Tripower 10.0) ab Firmware-Version ≥ 3.00.00.R
1.2 Zielgruppe
Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur Fachkräfte durchführen. Fachkräfte
müssen über folgende Qualifikation verfügen:
• Kenntnis über Funktionsweise und Betrieb eines Wechselrichters
• Schulung im Umgang mit Gefahren und Risiken bei der Installation, Reparatur und Bedienung
elektrischer Geräte und Anlagen
• Ausbildung für die Installation und Inbetriebnahme von elektrischen Geräten und Anlagen
• Kenntnis der einschlägigen Gesetze, Normen und Richtlinien
• Kenntnis und Beachtung dieses Dokuments mit allen Sicherheitshinweisen
1.3 Inhalt und Struktur des Dokuments
Dieses Dokument enthält sicherheitsrelevante Informationen sowie eine grafische Anleitung für
Installation und Inbetriebnahme (siehe Seite 206). Beachten Sie alle Informationen und führen Sie
die grafisch dargestellten Handlungen in der vorgegebenen Reihenfolge aus.
Die aktuelle Version dieses Dokuments sowie die ausführliche Anleitung für die Installation,
Inbetriebnahme, Konfiguration und Außerbetriebnahme finden Sie im PDF-Format und als eManual
unter www.SMA-Solar.com. Den QR-Code mit dem Link zum eManual finden Sie auf der Titelseite
dieses Dokuments. Das eManual können Sie auch über die Benutzeroberfläche des Produkts
aufrufen.
Abbildungen in diesem Dokument sind auf die wesentlichen Details reduziert und können vom
realen Produkt abweichen.
1.4 Warnhinweisstufen
Die folgenden Warnhinweisstufen können im Umgang mit dem Produkt auftreten.
GEFAHR
Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu
schweren Verletzungen führt.
DEUTSCH

2 Sicherheit SMA Solar Technology AG
SchnelleinstiegSTP8-10-3AV-40-IS-xx-1314
WARNUNG
Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung zum Tod oder zu schweren
Verletzungen führen kann.
VORSICHT
Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung zu leichten oder mittleren
Verletzungen führen kann.
ACHTUNG
Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung zu Sachschäden führen kann.
1.5 Symbole im Dokument
Symbol Erklärung
Information, die für ein bestimmtes Thema oder Ziel wichtig, aber nicht sicher-
heitsrelevant ist
Kapitel, in dem die Installation und Inbetriebnahme grafisch dargestellt ist
2 Sicherheit
2.1 Bestimmungsgemäße Verwendung
Der Sunny Tripower ist ein transformatorloser PV-Wechselrichter, der den Gleichstrom des PV-
Generators in netzkonformen Dreiphasen-Wechselstrom wandelt und den Dreiphasen-
Wechselstrom in das öffentliche Stromnetz einspeist.
Das Produkt ist für den Einsatz im Außenbereich und Innenbereich geeignet.
Das Produkt darf nur mit PV-Modulen der SchutzklasseII nach IEC61730, AnwendungsklasseA
betrieben werden. Die verwendeten PV-Module müssen sich für den Einsatz mit diesem Produkt
eignen.
Das Produkt ist nicht in einen Transformator integriert und verfügt somit nicht über eine galvanische
Trennung. Das Produkt darf nicht mit PV-Modulen betrieben werden, deren Ausgänge geerdet sind.
Dadurch kann das Produkt zerstört werden. Das Produkt darf mit PV-Modulen betrieben werden,
deren Rahmen geerdet ist.
PV-Module mit großer Kapazität gegen Erde dürfen nur eingesetzt werden, wenn deren
Koppelkapazität 3,75µF nicht übersteigt (Informationen zur Ermittlung der Koppelkapazität siehe
Technische Information "Kapazitive Ableitströme" unter www.SMA-Solar.com).
Der erlaubte Betriebsbereich und die Installationsanforderungen aller Komponenten müssen
jederzeit eingehalten werden.
Das Produkt darf nur in Ländern eingesetzt werden, für die es zugelassen oder für die es durch
SMA Solar Technology AG und den Netzbetreiber freigegeben ist.
DEUTSCH

2 Sicherheit
SMA Solar Technology AG
Schnelleinstieg STP8-10-3AV-40-IS-xx-13 15
Setzen Sie SMA Produkte ausschließlich nach den Angaben der beigefügten Dokumentationen und
gemäß der vor Ort gültigen Gesetze, Bestimmungen, Vorschriften und Normen ein. Ein anderer
Einsatz kann zu Personen- oder Sachschäden führen.
Eingriffe in SMA Produkte, z. B. Veränderungen und Umbauten, sind nur mit ausdrücklicher
schriftlicher Genehmigung von SMA Solar Technology AG gestattet. Nicht autorisierte Eingriffe
führen zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum
Erlöschen der Betriebserlaubnis. Die Haftung von SMA Solar Technology AG für Schäden aufgrund
solcher Eingriffe ist ausgeschlossen.
Jede andere Verwendung des Produkts als in der bestimmungsgemäßen Verwendung beschrieben
gilt als nicht bestimmungsgemäß.
Die beigefügten Dokumentationen sind Bestandteil des Produkts. Die Dokumentationen müssen
gelesen, beachtet und jederzeit zugänglich und trocken aufbewahrt werden.
Dieses Dokument ersetzt keine regionalen, Landes-, Provinz-, bundesstaatlichen oder nationalen
Gesetze sowie Vorschriften oder Normen, die für die Installation und die elektrische Sicherheit und
den Einsatz des Produkts gelten. SMA Solar Technology AG übernimmt keine Verantwortung für
die Einhaltung bzw. Nichteinhaltung dieser Gesetze oder Bestimmungen im Zusammenhang mit der
Installation des Produkts.
Das Typenschild muss dauerhaft am Produkt angebracht sein.
2.2 Wichtige Sicherheitshinweise
Anleitung aufbewahren
Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten immer beachtet werden
müssen.
Das Produkt wurde gemäß internationaler Sicherheitsanforderungen entworfen und getestet. Trotz
sorgfältiger Konstruktion bestehen, wie bei allen elektrischen oder elektronischen Geräten,
Restrisiken. Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des
Produkts zu gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem
Zeitpunkt alle Sicherheitshinweise.
GEFAHR
Lebensgefahr durch Stromschlag beim Berühren spannungsführender DC-
Kabel
Die PV-Module erzeugen bei Lichteinfall hohe Gleichspannung, die an den DC-Kabeln anliegt.
Das Berühren spannungsführender DC-Kabel führt zum Tod oder zu lebensgefährlichen
Verletzungen durch Stromschlag.
• Keine freiliegenden spannungsführenden Teile oder Kabel berühren.
• Vor Arbeiten das Produkt spannungsfrei schalten und gegen Wiedereinschalten sichern.
• Die DC-Steckverbinder nicht unter Last trennen.
• Bei allen Arbeiten am Produkt geeignete persönliche Schutzausrüstung tragen.
DEUTSCH

2 Sicherheit SMA Solar Technology AG
SchnelleinstiegSTP8-10-3AV-40-IS-xx-1316
GEFAHR
Lebensgefahr durch Stromschlag beim Berühren spannungsführender Teile
bei geöffnetem Produkt
Im Betrieb liegen an den spannungsführenden Teilen und Kabel im Inneren des Produkts hohe
Spannungen an. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu
lebensgefährlichen Verletzungen durch Stromschlag.
• Das Produkt nicht öffnen.
GEFAHR
Lebensgefahr durch Stromschlag beim Berühren unter Spannung stehender
Anlagenteile bei einem Erdschluss
Bei einem Erdschluss können Anlagenteile unter Spannung stehen. Das Berühren
spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen
durch Stromschlag.
• Vor Arbeiten das Produkt spannungsfrei schalten und gegen Wiedereinschalten sichern.
• Die Kabel des PV-Generators nur an der Isolierung anfassen.
• Teile der Unterkonstruktion und Gestell des PV-Generators nicht anfassen.
• Keine PV-Strings mit Erdschluss an den Wechselrichter anschließen.
GEFAHR
Lebensgefahr durch Stromschlag bei Überspannungen und fehlendem
Überspannungsschutz
Überspannungen (z.B. im Falle eines Blitzschlags) können durch fehlenden
Überspannungsschutz über die Netzwerkkabel oder andere Datenkabel ins Gebäude und an
andere angeschlossene Geräte im selben Netzwerk weitergeleitet werden. Das Berühren
spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen
durch Stromschlag.
• Sicherstellen, dass alle Geräte im selben Netzwerk in den bestehenden
Überspannungsschutz integriert sind.
• Bei Verlegung der Netzwerkkabel im Außenbereich sicherstellen, dass beim Übergang der
Netzwerkkabel vom Produkt im Außenbereich zum Netzwerk im Gebäude ein geeigneter
Überspannungsschutz vorhanden ist.
• Die Ethernet-Schnittstelle des Wechselrichters ist als "TNV-1" klassifiziert und bietet einen
Schutz gegen Überspannungen bis 1,5kV.
DEUTSCH

2 Sicherheit
SMA Solar Technology AG
Schnelleinstieg STP8-10-3AV-40-IS-xx-13 17
WARNUNG
Lebensgefahr durch Feuer und Explosion
In seltenen Einzelfällen kann im Fehlerfall im Inneren des Wechselrichters ein zündfähiges
Gasgemisch entstehen. Durch Schalthandlungen kann in diesem Zustand im Inneren des
Wechselrichters ein Brand entstehen oder eine Explosion ausgelöst werden. Tod oder
lebensgefährliche Verletzungen durch heiße oder wegfliegende Teile können die Folge sein.
• Im Fehlerfall keine direkten Handlungen am Wechselrichter durchführen.
• Sicherstellen, dass Unbefugte keinen Zutritt zum Wechselrichter haben.
• Nicht den DC-Lasttrennschalter am Wechselrichter betätigen.
• Den PV-Generator über eine externe Trennvorrichtung vom Wechselrichter trennen. Wenn
keine Trenneinrichtung vorhanden ist, warten, bis keine DC-Leistung mehr am Wechselrichter
anliegt.
• Den AC-Leitungsschutzschalter ausschalten oder wenn dieser bereits ausgelöst hat,
ausgeschaltet lassen und gegen Wiedereinschalten sichern.
• Arbeiten am Wechselrichter (z. B. Fehlersuche, Reparaturarbeiten) nur mit persönlicher
Schutzausrüstung für den Umgang mit Gefahrstoffen (z.B. Schutzhandschuhe, Augen- und
Gesichtsschutz und Atemschutz) durchführen.
WARNUNG
Verletzungsgefahr durch giftige Substanzen, Gase und Stäube
In seltenen Einzelfällen können, durch Beschädigungen an elektronischen Bauteilen, giftige
Substanzen, Gase und Stäube im Inneren des Wechselrichters entstehen. Das Berühren giftiger
Substanzen sowie das Einatmen giftiger Gase und Stäube kann zu Hautreizungen, Verätzungen,
Atembeschwerden und Übelkeit führen.
• Arbeiten am Wechselrichter (z. B. Fehlersuche, Reparaturarbeiten) nur mit persönlicher
Schutzausrüstung für den Umgang mit Gefahrstoffen (z.B. Schutzhandschuhe, Augen- und
Gesichtsschutz und Atemschutz) durchführen.
• Sicherstellen, dass Unbefugte keinen Zutritt zum Wechselrichter haben.
WARNUNG
Lebensgefahr durch Stromschlag bei Zerstörung eines Messgeräts durch
Überspannung
Eine Überspannung kann ein Messgerät beschädigen und zum Anliegen einer Spannung am
Gehäuse des Messgeräts führen. Das Berühren des unter Spannung stehenden Gehäuses des
Messgerätes führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.
• Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 1000V oder
höher einsetzen.
DEUTSCH

2 Sicherheit SMA Solar Technology AG
SchnelleinstiegSTP8-10-3AV-40-IS-xx-1318
VORSICHT
Verbrennungsgefahr durch heiße Gehäuseteile
Gehäuseteile können während des Betriebs heiß werden. Das Berühren heißer Gehäuseteile
kann zu Verbrennungen führen.
• Während des Betriebs nur den Gehäusedeckel des Wechselrichters berühren.
VORSICHT
Verletzungsgefahr durch das Gewicht des Produkts
Durch falsches Heben und durch Herunterfallen des Produkts beim Transport oder der Montage
können Verletzungen entstehen.
• Das Produkt vorsichtig transportieren und heben. Dabei das Gewicht des Produkts
beachten.
• Bei allen Arbeiten am Produkt geeignete persönliche Schutzausrüstung tragen.
ACHTUNG
Beschädigung durch Reinigungsmittel
Durch die Verwendung von Reinigungsmitteln können das Produkt und Teile des Produkts
beschädigt werden.
• Das Produkt und alle Teile des Produkts ausschließlich mit einem mit klarem Wasser
befeuchteten Tuch reinigen.
ACHTUNG
Hohe Kosten durch ungeeigneten Internettarif
Die über das Internet übertragene Datenmenge des Produkts kann je nach Nutzung
unterschiedlich groß sein. Die Datenmenge hängt z. B. ab von der Anzahl der Wechselrichter in
der Anlage, der Häufigkeit der Geräte-Updates, der Häufigkeit der Sunny Portal-Übertragungen
oder der Nutzung von FTP-Push. Hohe Kosten für die Internetverbindung können die Folge sein.
• SMA Solar Technology AG empfiehlt die Nutzung einer Internet-Flatrate.
Änderung der Namen und Einheiten von Netzparametern zur Erfüllung der
Netzanschlussbestimmungen gemäß Verordnung (EU) 2016/631 (gültig ab
27.04.2019)
Zur Erfüllung der EU-Netzanschlussbestimmungen (gültig ab dem 27.04.2019) wurden die
Namen und Einheiten von Netzparametern geändert. Die Änderung ist ab Firmware-Version
≥3.00.00.R gültig, wenn ein Länderdatensatz zur Erfüllung der EU-
Netzanschlussbestimmungen (gültig ab 27.04.2019) eingestellt ist. Namen und Einheiten von
Netzparametern bei Wechselrichtern mit einer Firmware-Version ≤2.99.99.R sind von der
Änderung nicht betroffen und somit weiterhin gültig. Das gilt ebenso ab Firmware-Version
≥3.00.00.R, wenn ein Länderdatensatz eingestellt ist, der für Länder außerhalb der EU gültig
ist.
DEUTSCH

3 Symbole am Produkt
SMA Solar Technology AG
Schnelleinstieg STP8-10-3AV-40-IS-xx-13 19

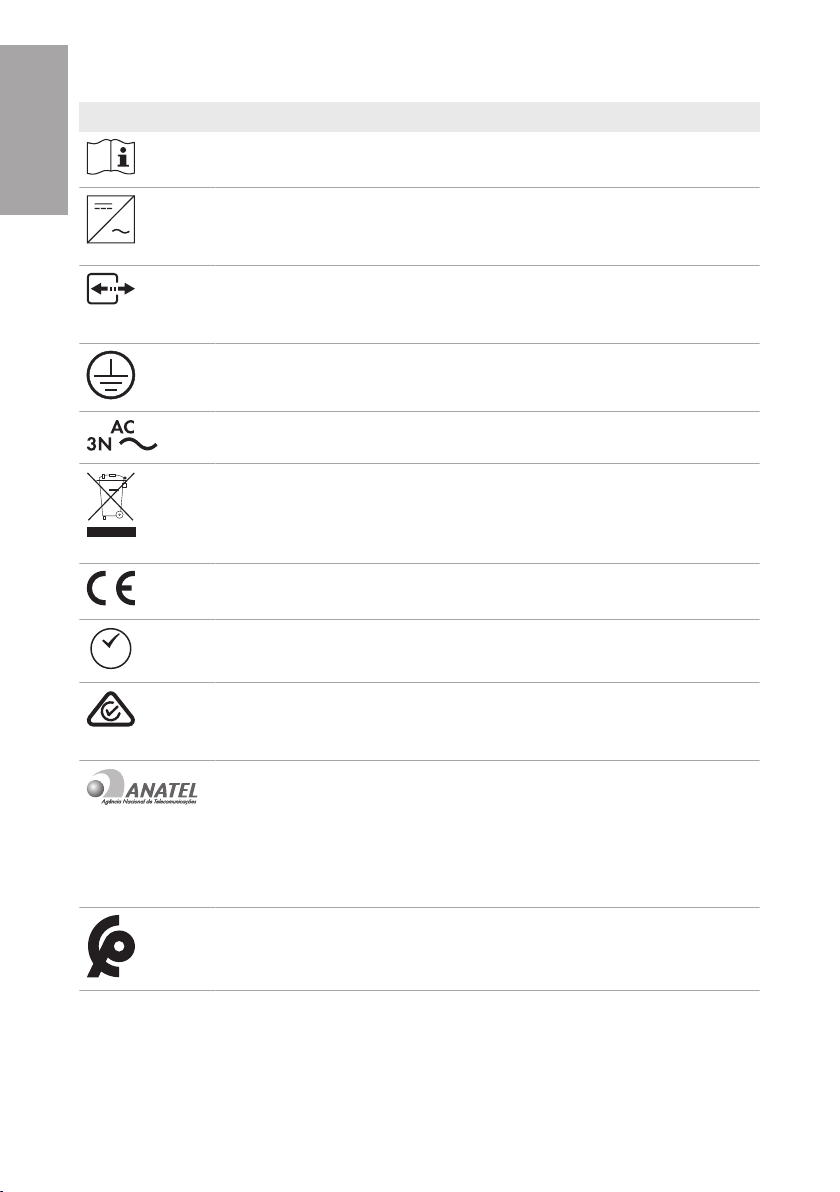

3 Symbole am Produkt
Symbol Erklärung
Warnung vor einer Gefahrenstelle
Dieses Symbol weist darauf hin, dass das Produkt zusätzlich geerdet werden
muss, wenn vor Ort eine zusätzliche Erdung oder ein Potenzialausgleich gefor-
dert ist.
Warnung vor elektrischer Spannung
Das Produkt arbeitet mit hohen Spannungen.
Warnung vor heißer Oberfläche
Das Produkt kann während des Betriebs heiß werden.
5 min
Lebensgefahr durch hohe Spannungen im Wechselrichter, Wartezeit von 5
Minuten einhalten
An den spannungsführenden Bauteilen des Wechselrichters liegen hohe Span-
nungen an, die lebensgefährliche Stromschläge verursachen können.
Vor allen Arbeiten am Wechselrichter den Wechselrichter immer wie in die-
sem Dokument beschrieben spannungsfrei schalten.
Dokumentationen beachten
Beachten Sie alle Dokumentationen, die mit dem Produkt geliefert werden.
Dokumentationen beachten
Zusammen mit der roten LED signalisiert das Symbol einen Fehler.
Wechselrichter
Zusammen mit der grünen LED signalisiert das Symbol den Betriebszustand
des Wechselrichters.
Datenübertragung
Zusammen mit der blauen LED signalisiert das Symbol den Zustand der Netz-
werkverbindung.
Schutzleiter
Dieses Symbol kennzeichnet den Ort für den Anschluss eines Schutzleiters.
3-phasiger Wechselstrom mit Neutralleiter
WEEE-Kennzeichnung
Entsorgen Sie das Produkt nicht über den Hausmüll, sondern nach den am In-
stallationsort gültigen Entsorgungsvorschriften für Elektroschrott.
DEUTSCH

4 EU-Konformitätserklärung SMA Solar Technology AG
SchnelleinstiegSTP8-10-3AV-40-IS-xx-1320
Symbol Erklärung
CE-Kennzeichnung
Das Produkt entspricht den Anforderungen der zutreffenden EU-Richtlinien.
RoHS
RoHS-Kennzeichnung
Das Produkt entspricht den Anforderungen der zutreffenden EU-Richtlinien.
RCM (Regulatory Compliance Mark)
Das Produkt entspricht den Anforderungen der zutreffenden australischen
Standards.
08492-17-03337
ANATEL
Das Produkt entspricht den Anforderungen der brasilianischen Standards für
Telekommunikation.
Este equipamento opera em caráter secundário, isto é, não tem direito a pro-
teção contra interferência prejudicial, mesmo de estações do mesmo tipo, e
não pode causar interferência a sistemas operando em caráter primário.
Das Produkt entspricht den marokkanischen Sicherheits- und EMV-Vorschriften
für elektrische Produkte.
4 EU-Konformitätserklärung
im Sinne der EU-Richtlinien
• Elektromagnetische Verträglichkeit 2014/30/EU (29.3.2014 L
96/79-106) (EMV)
• Niederspannung 2014/35/EU (29.3.2014 L 96/357-374) (NSR)
• Funkanlagen 2014/53/EU (22.5.2014 L 153/62) (RED)
• Beschränkung der Verwendung bestimmter gefährlicher Stoffe 2011/65/
EU (08.06.2011 L174/88) und 2015/863/EU (31.03.2015
L137/10) (RoHS)
Hiermit erklärt SMA Solar Technology AG, dass sich die in diesem Dokument beschriebenen
Produkte in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten
Bestimmungen der oben genannten Richtlinien befinden. Die vollständige EU-Konformitätserklärung
finden Sie unter www.SMA-Solar.com.
DEUTSCH
