Know Your Oscillating Sprinkler
Read the owner’s manual and safety instructions carefully before using the oscillating sprinkler. Compare the illustration below
to the oscillating sprinkler in order to familiarize yourself with the various parts and components. Save this manual for future
reference and reread it at the start of the season to familiarize yourself with the use, handling and features.
1. Rubber spray nozzle (20)
2. Spray width adjuster (2)
3. Spray range adjuster (2)
4. Water ow control
5. 360º adjustable neck
6. Base
7. Hose-end
Technical Data
Coverage Area Max.................................. 4250 sq ft (394.8 sq m²)
Number of Spray Width Patterns ................................................ 4
Spray Width (Min.– Max.) ..........................................29.5 ft - 59 ft
(9 m -18 m)
Spray Distance Max ................................................... 36.1 ft (11 m)
Adjustable................................................................
Width, Range,
Water Flow, Rotation
Max Pressure.....................................................................150 PSI
Fitting Size....................................................... Fits standard 5/8 in.
(15.9 mm) garden hose
Sprinkler Type................................................................Oscillating
Weight .................................................................... 1.1 lbs (0.5 kg)
2
1
2
4
3
5
6
7
EN

3
Assembly
Connect the sprinkler head to the base by rotating it clockwise
until tight (Fig. 1).
Operation
Width Control
Use the spray width adjusters to select desired position and
take advantage of the sprinkler’s adjustable range control
(Fig.2). Refer to (Fig. 3) to see the dierent sprinkler options.
Range Control
Use the spray range adjusters to adjust the length of the spray.
There is one on each side of the sprinkler to adjust the range of
travel to each side (Figs 4 & 5).

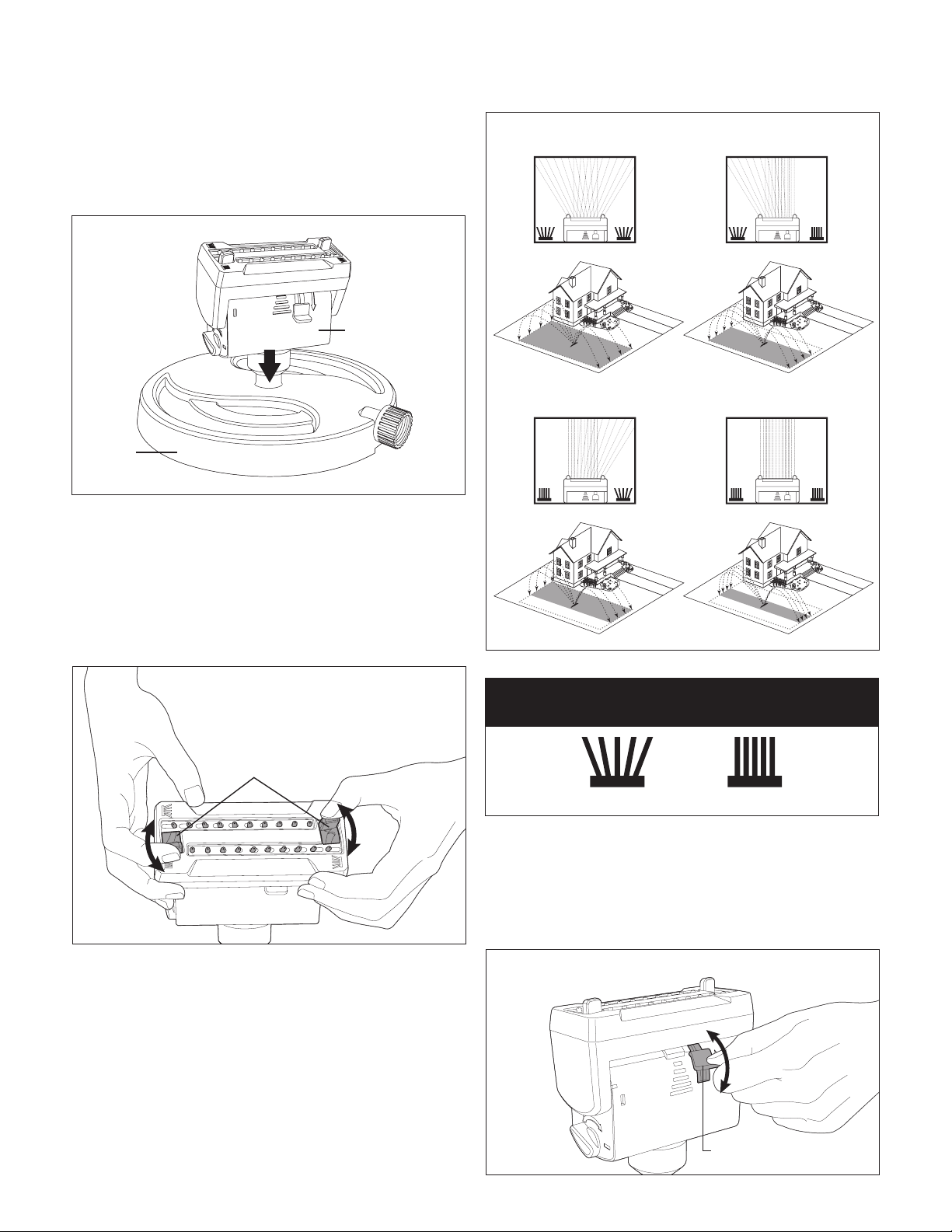

Sprinkler head
Base
Fig. 1
Spray width adjusters
Fig. 2
Fig. 3
Wide Narrow
Spray Width Patterns
Spray range adjuster
Fig. 4

4
Flow Control
Turn the water ow control to increase or decrease water ow
through the sprinkler (Figs. 6 & 7).
360º Adjustability
Rotate 360º adjustable neck clockwise or counterclockwise as
desired to adjust spray coverage area (Figs. 8 & 9).
To Use
Attach your garden hose to the hose-end. There should be a
rubber washer inside the hose-end (Fig. 10).
Fig. 5
Water ow control
Fig. 6
Fig. 7
Fig. 8
360º adjustable neck
Fig. 9
Hose-end
Garden
hose
Fig. 10

5
Watering Tips
Water only when necessary, preferably in the morning to
minimize water loss through evaporation. To promote deep
root growth, water deeply but as infrequently as possible.
Watch water application to avoid water run-o.
NOTE: Since water expands when it freezes, completely
drain water from sprinklers and hoses to avoid damage if
temperature falls below 32oF (0oC).
Storage
Drain the oscillating sprinkler after use. DO NOT allow water to
freeze in the sprinkler (Fig. 11).
Service + Support
If your Aqua Joe®AJ-OSPR20 oscillating sprinkler requires
service or maintenance, please call Snow Joe®+ Sun Joe®
customer service at 1-866-SNOWJOE (1-866-766-9563) for
assistance.
Model + Serial Numbers
When contacting the company or arranging service from an
authorized dealer, you will need to provide the model and serial
numbers, which can be found on the decal located on the
sprinkler. Copy these numbers into the space provided below.
Record the following numbers from the housing of your new product:
Model #:
Serial #:
A J - O S P R 2 0
Fig. 11
