Socket AC4176-1975 User manual

CHARGING DOCK
USER GUIDE & ASSEMBLY
Charging Dock w/ Security Base
Color: SKU#
Black AC4176-1975
White AC4181-2115
Charging Dock Only
Color: SKU#
Black AC4133-1871
White AC4174-1974

Charging Dock Only
Charge Scanner
Step 1:
Plug in the charging
cable beneath the
base.
Step 2:
*Connect USB into
the wall socket or
wall charger.
Step 3:
Place scanner into
the Charging Dock.
Note: Lanyard can remain attached to scanner on Charging Dock.
*Required minimum power 5V/1AMP not to exceed 5.5V or 2AMPS.
Computers and laptops will not provide enough power.
Includes:
• (1) Charging Dock
• (1) USB Charging Cable 1.5mm
Flexible Configuration Options:
1. Rubber grip on bottom of Charging Dock
prevents sliding and can be placed on any
flat surface.
2. Easily screws down to secure the dock in
place using 4/20 screw.
Mounting the Charging Dock
To securely mount the Charging Dock, drill a ¼ 20 screw into a flat surface,
then secure the threaded hole at the bottom of the dock and twist in place
to the chosen position.

Charging Dock with Security Base
Includes:
• (1) Charging Dock
• (1) Security Base
• (1) USB Charging Cable 1.5mm
Optional:
• Optional Cable - Attaches the barcode scanner
to the Charging Dock to deter the scanner from
potentially walking away. Cable extends 36” long for
flexible scanning.
• Magnet - Ensures proper alignment for charging.
• Counter Top Options -
1. Secure base with provided screws.
2. Secure base in place with provided adhesive tape.
Security base allows for secure placement on most flat surfaces or counter
tops using the supplied screws or strong adhesive tape.
Attach the Scanner to Charging Dock Security Cable
Step 1:
Pull security cable
through the wrist
strap eyelet.
Step 2:
Pull security cables loop over the scanner.
Mounting Security Base with Strong Adhesive
Determine placement of security base. Remove the adhesive from the
bottom of the base. Press the base down to secure its position.

Limited Warranty Summary
Socket Mobile Incorporated warrants this product against defects in material
and workmanship, under normal use and service, for one (1) year from the
date of purchase. Products must be purchased new from a Socket Mobile
authorized distributor, reseller or from the SocketStore on Socket Mobile’s
website: socketmobile.com. Used products and products purchased through
non-authorized channels are not eligible for this warranty support. Warranty
benefits are in addition to rights provided under local consumer laws. You
may be required to furnish proof of purchase details when making a claim
under this warranty.
For more warranty information: socketmobile.com/warranty
Environment
Socket Mobile is committed to combating global climate change. We back up
this commitment with sensible, sustainable policies dedicated to achieving
tangible results. Learn about the specificts of our environmental practices
here: socketmobile.com/terms-conditions/environmental-awareness
10/2021 6430-00384G

TISCHLADEGERÄT
BENUTZERHANDBUCH &
MONTAGE
Tischladegerät mit Sicherheitsbasis
Farbe: SKU#
AC4176-1975
Schwarz
Weiß AC4181-2115
Nur Tischladegerät
Farbe:SKU#
AC4133-1871
Schwarz
Weiß AC4174-1974

Nur Tischladegerät
Den Scanner laden
Schritt 1:
Stecken Sie das
Ladekabel an der
Basis unten ein.
Schritt 2:
*Schließen Sie das USB-
Kabel an eine Steckdose
oder Wandladestation an.
Schritt 3:
Stellen Sie den
Scanner in das
Tischladegerät.
Lieferumfang:
•(1) Tischladegerät
•(1) USB-Ladekabel, 1,5m
Flexibel konfigurierbar:
1. Die gummierte Unterseite des Tischlade-
geräts verhindert ein Verrutschen, damit
kann das Gerät auf jeder ebenen Fläche
sicher platziert werden.
2. Darüber hinaus kann das Tischladegerät
auch mit einer 4/20-Zollschraube befestigt
werden.
Hinweis: Das Trageband kann für den Ladevorgang am Scanner verbleiben.
*Erforderliche Mindestleistung 5V/1AMP, nicht mehr als 5,5V oder 2AMPS.
Computer und Laptops liefern nicht genug Strom.
Montage des Tischladegeräts
Um die Ladestation sicher zu befestigen, bohren Sie eine ¼-20-Zollschraube in
eine ebene Oberfläche. Dann schieben Sie diese in die Gewindeöffnung an der
Unterseite des Tischladegeräts und drehen Sie es in die gewünschte Position.

Tischladegerät mit Sicherheitsbasis
•(1) Tischladegerät
•(1) Sicherheitsbasis
•(1) USB-Ladekabel, 1,5m
Optional:
•Optionales Sicherheitskabel - Befestigt den Barcode-
Scanner am Tischladegerät, verhindert ein Abhanden-
kommen des Geräts. Das Kabel lässt sich bis zirka 90cm
herausziehen und bietet somit Flexibilität beim Scannen.
•Magnete – Stellen die präzise Ausrichtung für den Lade-
vorgang sicher.
•Befestigung auf der Arbeitsplatte –
1. Befestigung der Basis mit den mitgelieferten
Schrauben.
2. Sicherung der Basis mit dem mitgelieferten starken
Klebeband.
Die Sicherheitsbasis lässt sich mit den mitgelieferten Schrauben oder starkem
Klebeband sicher auf den meisten ebenen Oberflächen oder Arbeitsplatten
anbringen.
Lieferumfang:
Verbinden des Scanners mit dem Sicherheitskabel des Tischladegeräts
Schritt 1:
Ziehen Sie das
Sicherheitskabel durch
die Handschlaufenöse.
Schritt 2:
Führen Sie den Scanner durch die Schlaufe
des Sicherheitskabels.
Montage der Sicherheitsbasis mit starkem Klebeband
Bestimmen Sie die gewünschte Platzierung der Sicherheitsbasis. Entfernen Sie
die Schutzfolie an der Unterseite der Basis. Dann drücken Sie die Basis fest an,
um sie in ihrer Position zu sichern.

Eingeschränkte Garantie – Zusammenfassung
Socket Mobile Incorporated übernimmt für dieses Produkt die Garantie bei
Material- und Herstellungsdefekten, die bei normalem Gebrauch auftreten. Das
gilt für ein Jahr ab Kaufdatum. Die Produkte müssen bei einem von Socket Mobile
autorisierten Händler, Vertriebspartner oder im Socket Mobile Store auf der
Socket Mobile-Webseite (socketmobile.com) als Neuware erworben worden sein.
Für gebrauchte Produkte und solche, die über nicht-autorisierte Kanäle erworben
wurden, besteht kein Gewährleistungsanspruch. Garantieleistungen verstehen sich
als Zusatzleistungen zu den Anrechten, die durch lokale Verbrauchergesetzgebung
besteht. Unter Umständen werden Sie gebeten einen Nachweis der Kaufdetails
Ihres Scanners beizubringen, wenn Sie eine Garantieleistung in Anspruch nehmen
wollen.
Mehr Garantieinformationen unter: socketmobile.com/warranty
Umweltschutz
Socket Mobile verpflichtet sich im Engagement gegen den globalen Klimawandel.
Diese Verpflichtung wird gestützt durch sinnvolle, nachhaltige Strategien, die
darauf ausgerichtet sind, greifbare Resultat zu erzielen. Mehr Informationen zu
unseren Umweltschutzmaßnahmen finden Sie unter: socketmobile.com/terms-
conditions/environmental-awareness
10/2021 6430-00384G

充電ドック
ユーザーガイド & 組み立て
充電ドック（セキュリティベース付き） 充電ドックのみ
色: SKU# 色: SKU#
黒AC4176-1975 黒AC4133-1871
白AC4181-2115 白AC4174-1974

充電ドックのみ
内容品:
•(1) 充電ドック
•(1) USB 充電ケーブル 1.5mm
柔軟な設置オプション：
1. 充電ドックの底にあるゴムのグリップは滑りを防
ぎ、平らな面に置く事ができます。
2. 4x20 ネジを使用して、簡単に留めて充電ドックを
所定の位置に固定できます。
注意：セキュリティストラップは、スキャナーに付いたままで充電ドックで充電
する事ができます。
*必要な電力は最小 5ボルト/1 アンペアで最大 5.5 ボルト/2 アンペアで最大の電
力を超えてはいけません。コンピューターやノート PC は十分な電力を供給しま
せん。
充電ドックの取り付け
充電ドックをしっかりと取り付けるには、平らな面に¼20 ネジをドリルで打ち込
み、ドックの下部にあるネジ穴に当ててねじって希望の位置に固定します。

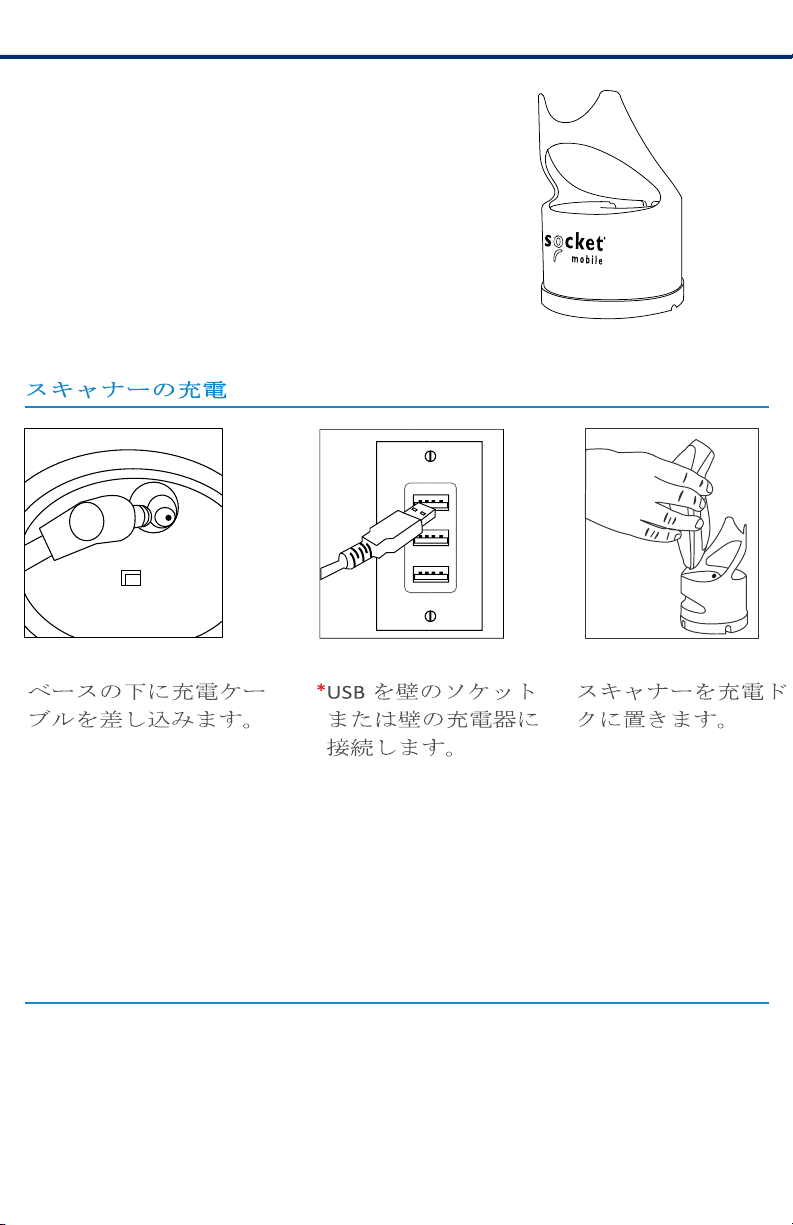

ステップ 1:
ステップ 2:
ステップ 3:

充電ドック（セキュリティベース付き）
セキュリティベースにより、付属のネジまたは強力な粘着テープを使用して、ほ
とんどの平らな面またはカウンター台上に安全に配置できます。
内容品:
•(1) 充電ドック
•(1) セキュリティベース
•(1) USB 充電ケーブル 1.5mm
オプション:
•ケーブルオプション –バーコードスキャナーを充電ドックに
接続して、スキャナーが充電ドックから離れる可能性を防ぎ
ます。ケーブルは 36 インチの長さで、柔軟なスキャンができ
ます。
•マグネット–充電のための適切な位置合わせを可能にします。
•カウンター台上オプション –
1. 付属のネジでベースを固定します。
2. 付属の粘着テープでベースを固定します。
強力な接着剤を使用したセキュリティベースに取り付ける
セキュリティベースを置いて使う場所を決めます。ベースの底から接着剤のシー
ルを取り除きます。ベースを押し下げて、その位置を固定させます。
充電ドックセキュリティケーブルをスキャナーに取り付ける
ステップ 1: ステップ 2:
セキュリティケーブル スキャナー上でセキュリティケーブルループ
をストラップ取り付け を引っ張ります。
部に通します。

保証の制限の概要
Socket Mobile Incorporated は、購入日から 1年間、通常の使用およびサービス下
で、材料および製造上の欠陥に対してこの製品を保証します。製品は、Socket
Mobile の代理店(ディストリビューター）、再販業者（リセーラー）、または
Socket Mobile のWeb サイト（socketmobile.com）の SocketStore から新製品で購
入する必要があります。使用済み製品および非正規販売チャネルを通じて購入した
製品は、この保証サポートの対象にはなりません。 保証の特典は、地域の消費者
法に基づいて提供される権利に該当されます。この保証に基づいて請求を行う場合
は、購入の詳細を証明するものを提出する必要がある場合があります。
保証情報の詳細：socketmobile.com/warranty
環境保全への貢献
Socket Mobile は、地球規模の気候変動の防止に取り組んでいます。私たちは、具体
的な結果を達成するため、賢明で持続可能な政策でこのコミットメントをサポート
します。ここで私たちの環境慣行の詳細：socketmobile.com/terms-
conditions/environmental-awareness
10/2021 6430-00384G
