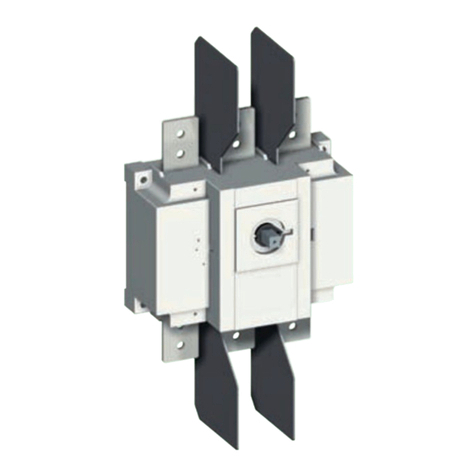

SIRCO PV 6-8 P 600A LOAD BREAK SWITCH
IS 540098-A
DANGER / DANGER / PELIGRO
!
HAZARDOUS VOLTAGE
.This equipment must be installed and
serviced only by qualified electrical
personnel.
. Turn off all power supplying this equipment
before working on or inside equipment.
.Always use a properly rated voltage sensing
device to confirm power is off.
.Replace all devices, doors, and covers before
turning on power to this equipment.
. Maintain electrical clearances between cable
and live parts.
Failure to follow these instructions will result
in death or serious injury.
TENSION DANGEREUSE
.L’installation et l’entretien de cet appareil ne
doivent être effectués que par du personnel
qualifié.
. Coupez l’alimentation de cet appareil avant
d’y travailler.
.Utilisez toujours un dispositif de détection
de tension à valeur nominale approprié pour
confirmer que toute alimentation est coupée.
.Replacez tous les dispositifs, les portes et
les couvercles avant de mettre cet appareil
sous tension.
.Maintenez les distances d’isolement électrique
entre le câble et les pièces sous tension.
Si ces précautions ne sont pas respectées,
cela entraînera la mort ou des blessures graves
TENSION PELIGROSA
.Solamente el personal de mantenimiento
eléctrico especializado debera instalar y prestar
servicios de mantenimiento a este equipo.
. Desenergice el equipo antes de realizar
cualquier trabajo en él.
.Siempre utilice un dispositivo detector de
tensión adecuado para confirmar la
desenergización del equipo.
.Vuelva a colocar todos los dispositivos,
las puertas y las cubiertas antes de energizar
este equipo.
.Mantenga un espacio adecuado para la
instalación eléctrica entre el cable y las piezas
energizadas.
El incumplimiento de estas precauciones podrá
causar la muerte o lesiones serias.
600A
27PV806027PV6060
OOFF
-
Switch and accessories
L’interrupteur et ses accessoires
El interruptor y sus accessorios
39542060
39543060
39544060
39542061
39643061
39544061
41997012
41997062
Keep the instruction sheet, it is necessary for the mounting of the accessories.
Ne jetez pas cette notice : elle sera nécessaire pour le montage des accessoires.
No tirar ésta noticia, porque es necesaria para el montaje de los accesorios.
27986061 (3P)
27988061 (4P)
27986061 (3P)
27988061 (4P)
27997145
41993018
41993019
27090062
27092062
27093062

IS 540098-A 2/6
127PV6060
227PV8060
A B C H H1 J J1 K K1 Y Y1
in mm in mm in mm in mm in mm in mm in mm in mm in mm in mm in mm
3P 15.19 386 13.38 340 14.56 370 10.63 270 13.66 347 10.04 255 2.02 51,5 9.84 250 4.92 125 2.61 66,5 9.98 253,5
4P 18.34 466 13.18 335
1
2
Dual dimensions in/mm
Double dimensions in/mm
Doble dimensiones in/mm
C
A
Y1
J
3.15
80
1.96
50
0.98
25
0.82
21
1.12
28,5
J1
Y
H
K1
KB
Ø 0.41
Ø 10,5
H
H
H1
X
Y
127PV6060
227PV8060
A B C J J1 K K1 K2 K3
in mm in mm in mm in mm in mm in mm in mm in mm in mm
3P
36 915 48 1220 20 508 10.04 255 2.02 51,5 9.84 250 4.92 125 24 610 0.35 9
4P 13.18 335
1
2
Minimum enclosure dimensions
Dimensions minimum des coffrets
Dimensiones minimas de las cajas
Minimum enclosure dimensions
Dimensions minimum des coffrets
Dimensiones minimas de las cajas
A C
L
JJ1
min. 1 in
mini. 25,4 mm
K1
K3
K2
K B
(see IS 537746)
X
*
Minimum required spacings
*
CMC, PV2 600 : 9.01 in / 229 mm
ILSCO, T3A2-350N : 9.54 in / 242,5 mm

IS 540098-A3/6
Mounting of terminal covers
Montage des capots
Montaje de los Cubrebornes
Ref. TOP
Ref. AMONT
Referencia SUPERIOR
Ref. BOTTOM
Ref. AVAL
Referencia INFERIOR
27PV6060 27986061 27986061
27PV8060 27988061 27988061
1
2
13 lb.in
1,5 Nm
Flat 5
Connection with LUGS (UL application)
Raccordement avec bornes à cage (application UL)
Conexión con bornes (aplicación UL)
OOFF
-
USED FOR
UTILISE POUR
UTILIZADO PARA
Lugs
Bornes à cage
Bornes
39542061 / 39543061 127PV6060
USED FOR
UTILISE POUR
UTILIZADO PARA
Lugs
Bornes à cage
Bornes
39542060 / 39543060 127PV6060
39542061 / 39543061 / 39544061 227PV8060 39542060 / 39543060 / 39544060 227PV8060
Ref. lugs
Ref. bornes
à cage
Ref. bornes
Designation
Désignation
Designación
Quantity per reference.
Quantité par ref.
Cantidad por referencía
Size / Section
Sección
( AWG )
Openings per lug.
Nombre de points
de connexion.
Numero de puntos
de conexión.
Pressure screw torque
Couple de serrage
vis de pression
Par de apriete tornillo
de presión
Bolt torque
Couple de
serrage boulon
Par de apriete
tornillo
Size
min. max. lb.in Nm lb.in Nm
39542060
39543060
39544060
CMC, PV2 600
2
3
4
# 2 600 Kcmil 2375 42,4 310 35 17
39542061
39543061
39544061
ILSCO, T3A2-350N
2
3
4
# 6 350 Kcmil 3275 31 310 35 17

IS 540098-A 4/6
Mounting of auxiliary contacts
Montage des contacts auxiliaires
Montaje de los contactos auxiliares
OOFF
-
81
81 82 84 91 92 94
82 84 91 92 94
125 - 250 V a.c. 60 Hz
General Use 10A
1/2 HP
I min. 100 mA 10A
125 V a.c. 60 Hz
General Use 1A
1A
OR

IS 540098-A5/6
Mounting of jumpers
Montage des barres de pontage
Montaje de las pletinas de union
USED FOR
UTILISE POUR
UTILIZADO PARA
Jumpers
Barres de pontage
Pletina de union
27090062 / 27092062 127PV6060
27090062 / 27092062 / 27093062 227PV8060
Size 17
Torque
Couple
Par de apriete
lb.in Nm
230 26
STEP 3
STEP 2
STEP 1
OOFF
-
OOFF
-
OOFF
-
1
2

IS 540098-A 6/6
COMPULSORY
!
POLE CONNECTION IN SERIES
OBLIGATOIRE
!
CONFIGURATION RACCORDEMENT
OBLIGATORIO
!
CONEXIÓN DE LOS POLOS EN SERIES
27PV6060
27PV8060
27PV8060
+
(
-
)
+
(
-
)
+
(
-
)
-
(
+
)
LOAD / CHARGE /
CARGA
LOAD / CHARGE /
CARGA
LOAD / CHARGE /
CARGA
-
(
+
)
-
(
+
)
