Sonel CMM-30 User manual

INSTRUKCJA OBSŁUGI 1
USER MANUAL 38
MANUAL DE USO 75
CMM-30
v1.03 26.08.2019

1
INSTRUKCJA OBSŁUGI
MULTIMETR PRZEMYSŁOWY
CMM-30
Wersja 1.03 26.08.2019

CMM-30 –INSTRUKCJA OBSŁUGI
2
Multimetr TRMS CMM-30 przeznaczony jest do pomiaru napięcia
stałego i przemiennego, prądu stałego i przemiennego, rezystancji,
pojemności elektrycznej, częstotliwości, cyklu roboczego (wypełnie-
nia), a także testowania diod oraz ciągłości.
Do najważniejszych cech przyrządu CMM-30 należą:
bezprzewodowa komunikacja Bluetooth do transmisji wyników
pomiarowych na urządzenia mobilne z systemem Android,
automatyczna i ręczna zmiana zakresów,
funkcja REL umożliwiająca dokonywanie pomiarów względnych,
funkcja MAX/MIN/AVG umożliwiająca wyświetlanie wartości mak-
symalnej, minimalnej i średniej,
funkcja PEAK umożliwiająca wyświetlenie wartości szczytowej,
funkcja AC+DC umożliwiająca wyświetlenie wyniku jako sumy
składowej stałej i przemiennej,
funkcja HOLD zatrzymująca odczyt na ekranie miernika,
automatyczna i ręczna funkcja podświetlenia ekranu do odczytu
wyników pomiaru przy niedostatecznym oświetleniu,
wbudowana latarka umożliwiająca oświetlenie miejsca pomiaro-
wego,
sygnalizacja dźwiękowa ciągłości obwodu,
samoczynne wyłączanie nieużywanego przyrządu,
wyświetlacz 4-cyfrowy (odczyt 6000).

CMM-30 –INSTRUKCJA OBSŁUGI
3
SPIS TREŚCI
1Wstęp............................................................................ 5
2Bezpieczeństwo ...........................................................6
2.1 Zasady ogólne....................................................................6
2.2 Symbole bezpieczeństwa ...................................................7
3Przygotowanie miernika do pracy..............................8
4Opis funkcjonalny...................................................... 10
4.1 Gniazda i funkcje pomiarowe............................................10
4.2 Wyświetlacz .....................................................................13
4.3 Przewody .........................................................................14
5Pomiary....................................................................... 15
5.1 Pomiar napięcia................................................................15
5.2 Pomiar częstotliwości .......................................................16
5.3 Pomiar % cyklu roboczego (współczynnika wypełnienia
impulsu) ...........................................................................16
5.4 Pomiar rezystancji............................................................16
5.5 Test ciągłości obwodu......................................................17
5.6 Test diody ........................................................................17
5.7 Pomiar pojemności...........................................................18
5.8 Pomiar prądu....................................................................19
5.8.1 Zakres 10 A................................................................19
5.8.2 Zakres mA, µA...........................................................19
5.9 Pomiar temperatury..........................................................20
5.10 Pomiar Low Z (eliminacja napięć zakłócających i
indukowanych) .................................................................21
6Funkcje specjalne...................................................... 22
6.1 Przycisk RANGE..............................................................22
6.2 Przycisk REL AC+DC.......................................................22
6.2.1 Funkcja REL..............................................................22
6.2.2 Funkcja AC+DC.........................................................23
6.3 Przycisk MAX/MIN/AVG...................................................23
6.4 Przycisk PEAK ...........................................................23
6.4.1 Latarka.......................................................................23
6.4.2 Funkcja PEAK............................................................24

CMM-30 –INSTRUKCJA OBSŁUGI
4
6.5 Przycisk MODE ............................................................24
6.5.1 Zmiana trybu pomiarowego........................................24
6.5.2 Komunikacja bezprzewodowa....................................24
6.6 Przycisk HOLD ..........................................................25
6.6.1 Funkcja HOLD ...........................................................25
6.6.2 Podświetlenie wyświetlacza .......................................25
6.7 Automatyczne wyłączenie urządzenia ..............................25
7Wymiana baterii i bezpieczników ............................. 26
8Utrzymanie i konserwacja......................................... 28
9Magazynowanie ......................................................... 29
10 Rozbiórka i utylizacja ................................................ 29
11 Załączniki.................................................................... 30
11.1 Dane techniczne...............................................................30
11.2 Dane eksploatacyjne........................................................33
11.3 Specyfikacja Bluetooth.....................................................34
11.4 Wyposażenie standardowe...............................................34
11.5 Wyposażenie dodatkowe..................................................34
12 Serwis......................................................................... 35
13 Usługi laboratoryjne .................................................. 36

CMM-30 –INSTRUKCJA OBSŁUGI
5
1 Wstęp
Dziękujemy za zakup multimetru firmy Sonel. Miernik CMM-30
jest nowoczesnym, wysokiej jakości przyrządem pomiarowym, ła-
twym i bezpiecznym w obsłudze. Przeczytanie niniejszej instrukcji
pozwoli uniknąć błędów przy pomiarach i zapobiegnie ewentualnym
problemom przy obsłudze miernika.
W niniejszej instrukcji posługujemy się trzema rodzajami
ostrzeżeń. Są to teksty w ramkach, opisujące możliwe zagrożenia
zarówno dla użytkownika, jak i miernika. Teksty
OSTRZEŻENIE opisują sytuacje, w których może dojść do za-
grożenia życia lub zdrowia, jeżeli nie przestrzega się instrukcji. Tek-
sty UWAGA! rozpoczynają opis sytuacji, w której niezastoso-
wanie się do instrukcji grozi uszkodzeniem przyrządu. Wskazania
ewentualnych problemów są poprzedzone symbolem .
OSTRZEŻENIE
Miernik CMM-30 jest przeznaczony do pomiarów prą-
du oraz napięcia stałego i przemiennego, częstotli-
wości, rezystancji, pojemności, a także testów diod i
ciągłości. Każde inne zastosowanie niż podane w ni-
niejszej instrukcji może spowodować uszkodzenie
przyrządu i być źródłem poważnego niebezpieczeń-
stwa dla użytkownika.
Miernik CMM-30 może być używany jedynie przez
wykwalifikowane osoby, posiadające odpowiednie
uprawnienia do prac przy instalacjach elektrycznych.
Posługiwanie się miernikiem przez osoby nieupraw-
nione może spowodować uszkodzenie przyrządu i
być źródłem poważnego niebezpieczeństwa dla użyt-
kownika.
Przed użyciem przyrządu należy dokładnie przeczy-
tać niniejszą instrukcję i zastosować się do przepi-
sów bezpieczeństwa i zaleceń producenta. Niesto-
sowanie się do powyższych zaleceń może spowodo-
wać uszkodzenie przyrządu i być źródłem poważne-
go niebezpieczeństwa dla użytkownika.

CMM-30 –INSTRUKCJA OBSŁUGI
6
2 Bezpieczeństwo
2.1 Zasady ogólne
Aby zapewnić odpowiednią obsługę i poprawność uzy-
skiwanych wyników należy przestrzegać następujących zaleceń:
przed rozpoczęciem eksploatacji miernika należy dokładnie zapo-
znać się z niniejszą instrukcją,
przyrząd powinien być obsługiwany wyłącznie przez osoby odpo-
wiednio wykwalifikowane i przeszkolone w zakresie BHP,
należy zachować dużą ostrożność przy pomiarze napięć przekra-
czających (wg normy PN-EN 61010-1:2010/AMD1:2016):
60 V DC,
30 V AC RMS,
42,4 V AC wartości szczytowej,
gdyż stanowią one potencjalne zagrożenie porażeniem,
nie wolno przekraczać maksymalnych limitów sygnału wejściowe-
go,
w trakcie pomiarów napięcia nie należy przełączać urządzenia w
tryb pomiaru prądu lub rezystancji i odwrotnie,
w przypadku zmiany zakresów zawsze należy odłączyć przewody
pomiarowe od mierzonego obwodu,
sondy pomiarowe należy trzymać w miejscu do tego przeznaczo-
nym, ograniczonym specjalną barierą, w celu uniknięcia przypad-
kowego dotknięcia nieosłoniętych części metalowych,
jeżeli w trakcie pomiaru na ekranie pojawi się symbol OL, ozna-
cza to, że wartość mierzona przekracza zakres pomiarowy,
niedopuszczalne jest używanie:
miernika, który uległ uszkodzeniu i jest całkowicie lub czę-
ściowo niesprawny
przewodów z uszkodzoną izolacją
miernika przechowywanego zbyt długo w złych warunkach
(np. zawilgoconego)
naprawy mogą być wykonywane wyłącznie przez autoryzowany
serwis.

CMM-30 –INSTRUKCJA OBSŁUGI
7
OSTRZEŻENIE
Nigdy nie wolno przystępować do pomiarów, jeżeli
użytkownik ma mokre lub wilgotne dłonie.
Nie wolno dokonywać pomiarów w atmosferze gro-
żącej wybuchem (np. w obecności gazów palnych,
oparów, pyłów, itp.). Używanie miernika w tych wa-
runkach może wywołać iskrzenia i spowodować eks-
plozję.
Wartości graniczne sygnału wejściowego
Funkcja
Maksymalna wartość
wejściowa
V DC, V AC
1000 V DC/AC RMS
Low Z
600 V DC/AC RMS
µA/mA AC, µA/mA DC
800 mA DC/AC RMS
A AC, A DC
10 A DC/AC RMS
Rezystancja, ciągłość, test
diody, pojemność, częstotli-
wość, cykl roboczy
600 V DC/AC RMS
2.2 Symbole bezpieczeństwa
Niniejszy symbol umieszczony w pobliżu innego symbolu
lub gniazda wskazuje, że użytkownik winien zapoznać się
z dalszymi informacjami zamieszczonymi w instrukcji
obsługi.
Niniejszy symbol umieszczony w pobliżu gniazda
wskazuje, że w warunkach normalnego użytkowania
istnieje możliwość wystąpienia niebezpiecznych napięć.
II klasa ochronności – izolacja podwójna
Tak oznaczone gniazda nie mogą być podłączone do
obwodu, gdzie napięcie względem ziemi przekracza
maksymalne napięcie bezpieczne przyrządu.

CMM-30 –INSTRUKCJA OBSŁUGI
8
3 Przygotowanie miernika do pracy
Po zakupie miernika należy sprawdzić kompletność zawartości
opakowania.
Przed przystąpieniem do wykonywania pomiarów należy:
upewnić się, że stan baterii pozwoli na wykonanie pomiarów,
upewnić się, że w urządzeniu znajdują się bezpieczniki i są one
sprawne,
sprawdzić, czy obudowa miernika i izolacja przewodów pomiaro-
wych nie są uszkodzone,
dla zapewnienia jednoznaczności wyników pomiarów zaleca się
do gniazda COM podłączać przewód czarny, a do pozostałych
gniazd przewód czerwony,
gdy miernik nie jest używany, należy ustawić przełącznik funkcyj-
ny w położeniu OFF (wyłączony).
Przyrząd wyposażono w funkcję automatycznego wyłączania
po upływie ok. 15 minut braku działania. Aby ponownie włączyć
miernik, ustawić przełącznik funkcyjny do położenia OFF, a następ-
nie do żądanej funkcji.
OSTRZEŻENIE
Podłączanie nieodpowiednich lub uszkodzonych
przewodów grozi porażeniem prądem elektrycznym.
Nie wolno podłączać miernika do źródła napięcia,
gdy ustawiony jest pomiar prądu, rezystancji lub test
diody. Niezastosowanie się do zalecenia grozi
uszkodzeniem miernika!
Użytkując miernik należy pamiętać, by:
rozładować kondensatory w badanych źródłach zasilania,
odłączyć zasilanie podczas pomiarów rezystancji i testowania
diod,
wyłączyć miernik i odłączyć przewody pomiarowe przed demon-
tażem tylnej pokrywy celem wymiany akumulatora lub bezpiecz-
ników.

CMM-30 –INSTRUKCJA OBSŁUGI
9
OSTRZEŻENIE
Nie wolno użytkować miernika, jeżeli zdemontowana
jest pokrywa baterii i/lub bezpieczników.
Istnieje możliwość, że w pewnych niskich zakresach napię-
cia zmiennego lub stałego, gdy do miernika nie podłączono
przewodów pomiarowych, na ekranie pojawią się przypad-
kowe i zmienne odczyty. Jest to normalne zjawisko, które
wynika z czułości wejścia o dużej rezystancji wejściowej.
Po podłączeniu do obwodu odczyt ustabilizuje się i miernik
poda prawidłową wartość.

CMM-30 –INSTRUKCJA OBSŁUGI
10
4 Opis funkcjonalny

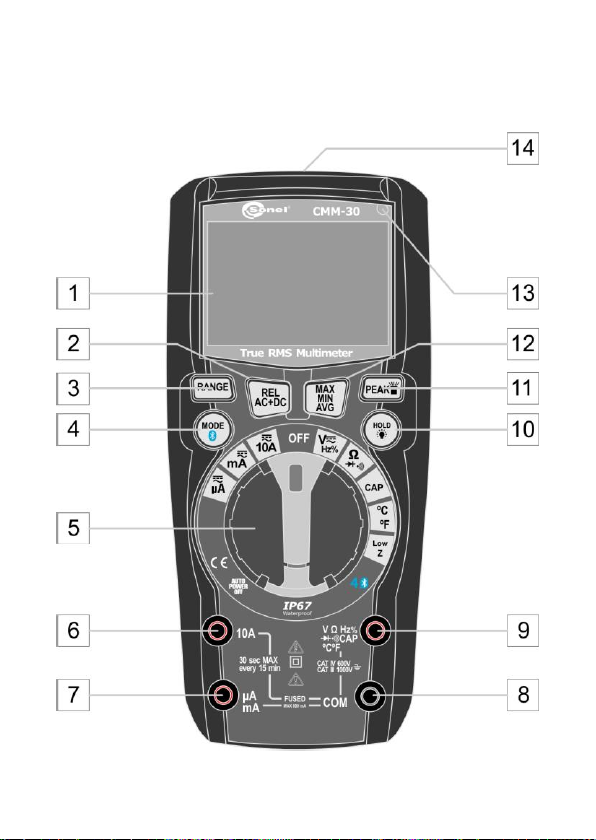

4.1 Gniazda i funkcje pomiarowe

CMM-30 –INSTRUKCJA OBSŁUGI
11
Wyświetlacz LCD z odczytem 4 cyfr wraz z segmentami
Przycisk REL / AC+DC
Wyświetlenie pomiaru względem wartości odniesienia
Wyświetlenie sumy składowych: okresowej i stałej
Przycisk RANGE
Ustawianie zakresu pomiarowego:
automatyczny (nacisnąć i przytrzymać ok. 2 s)
ręczny (nacisnąć krótko)
Przycisk MODE
Zmiana trybu pomiaru w funkcjach: DC / AC / Hz / % / V /
rezystancja / ciągłość / test diody / pojemność / pomiar
temperatury (nacisnąć krótko)
Włączanie/wyłączanie komunikacji bezprzewodowej
Bluetooth (nacisnąć i przytrzymać)
Przełącznik obrotowy
Wybór funkcji:
μA–pomiar prądu stałego i przemiennego do 600,0 μA
mA –pomiar prądu stałego i przemiennego do 600,0 mA
10A –pomiar prądu stałego i przemiennego do 10 A
OFF –miernik wyłączony
V Hz% –pomiar napięcia stałego i przemiennego, często-
tliwości i cyklu roboczego
Ω–pomiar rezystancji, pojemności, test diod
CAP –pomiar ciągłości
ºC ºF–pomiar temperatury
Low Z –pomiar napięcia, jakie może występować na
obiekcie wskutek pasożytniczych sprzężeń pojemnościo-
wych
Gniazdo pomiarowe 10A
Wejście pomiarowe dla pomiarów prądów stałych i przemien-
nych do 10 A.

CMM-30 –INSTRUKCJA OBSŁUGI
12
Gniazdo pomiarowe µA/mA
Wejście pomiarowe dla pomiarów prądów stałych i przemien-
nych, zabezpieczone do wartości 800 mA.
Gniazdo pomiarowe COM
Wejście pomiarowe wspólne dla wszystkich funkcji pomiaro-
wych.
Gniazdo pomiarowe VΩHz% CAP ºC ºF
Wejście pomiarowe dla pozostałych pomiarów oprócz pomia-
ru prądu.
Przycisk HOLD
Zatrzymanie wyniku pomiaru na wyświetlaczu (nacisnąć
krótko)
Podświetlenie wyświetlacza (nacisnąć i przytrzymać)
Przycisk PEAK
Tryb latarki (nacisnąć krótko)
Wyświetla wartość szczytową mierzonego sygnału (naci-
snąć i przytrzymać)
Przycisk MAX/MIN/AVG
Wyświetlenie największej/najmniejszej/średniej spośród reje-
strowanych aktualnie wartości
Włączenie funkcji – nacisnąć krótko
Wybór wartości maksymalnej, minimalnej lub średniej –
naciskać krótko
Wyłączenie funkcji – nacisnąć i przytrzymać ok. 1 s
Czujnik światła
Reguluje jasność ekranu w zależności od natężenia oświetle-
nia stanowiska pracy
Latarka

CMM-30 –INSTRUKCJA OBSŁUGI
13
4.2 Wyświetlacz
V
Pomiar napięcia
A
Pomiar prądu
Sygnał przemienny
Sygnał stały
–
Ujemna wartość odczytu
Ω
Pomiar rezystancji
Test ciągłości
Test diody
F
Pomiar pojemności
Hz
Pomiar częstotliwości
%
Pomiar cyklu roboczego
ºF / ºC
Pomiar temperatury w stopniach Fahrenheita / Celsjusza
n / µ / m / k / M
Przedrostek wielokrotności jednostki pomiaru
OL
Przekroczenie zakresu pomiaru
Tryb automatycznego wyłączenia
Bateria rozładowana
AUTO
Automatyczne ustawianie zakresu
HOLD
Włączona funkcja HOLD
LOZ
Pomiar napięcia sprzężeń pojemnościowych
MAX/MIN/AVG
Wartość maksymalna / minimalna / średnia
Peak
Wartość szczytowa
REL
Odczyt jako wartość względem wartości odniesienia
AC+DC
Napięcie jako suma sygnału przemiennego i stałego
Transmisja bezprzewodowa Bluetooth

CMM-30 –INSTRUKCJA OBSŁUGI
14
4.3 Przewody
Producent gwarantuje poprawność wskazań jedynie przy użyciu
dostarczonych przez niego przewodów.
OSTRZEŻENIE
Podłączanie nieodpowiednich przewodów grozi pora-
żeniem prądem elektrycznym lub możliwością wystą-
pienia błędów pomiarowych.
Sondy pomiarowe wyposażone są w dodatkowe, demon-
towalne osłony ostrzy.
Sondy należy przechowywać wyłącznie w miejscu do te-
go przeznaczonym.

CMM-30 –INSTRUKCJA OBSŁUGI
15
5 Pomiary
Należy dokładnie zapoznać się z treścią niniejszego rozdziału,
ponieważ zostały w nim opisane sposoby wykonywania pomiarów i
podstawowe zasady interpretacji wyników.
5.1 Pomiar napięcia
OSTRZEŻENIE
Niebezpieczeństwo porażenia. Końcówki sond po-
miarowych, z uwagi na swą długość, mogą nie do-
sięgnąć elementów pod napięciem wewnątrz niektó-
rych przyłączy sieciowych niskiego napięcia dla
urządzeń elektrycznych, ponieważ styki są umiesz-
czone w głębi gniazdek. W takiej sytuacji odczyt bę-
dzie wynosił 0 V przy jednoczesnej obecności napię-
cia w gnieździe.
Przed orzeczeniem o braku napięcia w gnieździe na-
leży upewnić się, że końcówki sondy dotykają meta-
lowych styków wewnątrz gniazda.
UWAGA!
Nie mierzyć napięcia w momencie, gdy znajdujący się w
obwodzie silnik elektryczny jest włączany lub wyłączany.
Wiążące się z tym skoki napięcia mogą uszkodzić miernik.
Aby wykonać pomiar napięcia przemiennego należy:
ustawić przełącznik obrotowy w pozycji V Hz%,
w przypadku pomiaru napięcia w mV naciskać krótko przycisk
MODE do momentu wyświetlenia symbolu mV na wyświetla-
czu,
podłączyć czarny przewód pomiarowy do gniazda COM, a czer-
wony do gniazda VΩHz% CAP ºC ºF,
przyłożyć ostrza sond do punktów pomiarowych,
odczytać wynik pomiaru na wyświetlaczu.

CMM-30 –INSTRUKCJA OBSŁUGI
16
5.2 Pomiar częstotliwości
Aby wykonać pomiar częstotliwości należy:
ustawić przełącznik obrotowy w pozycji V Hz%,
nacisnąć przycisk MODE do momentu wyświetlenia symbolu
Hz na wyświetlaczu,
podłączyć czarny przewód pomiarowy do gniazda COM, a czer-
wony do gniazda VΩHz% CAP ºC ºF,
przyłożyć ostrza sond do punktów pomiarowych,
odczytać wynik pomiaru na wyświetlaczu.
5.3 Pomiar % cyklu roboczego (współczynnika wypeł-
nienia impulsu)
Aby wykonać pomiar należy:
ustawić przełącznik obrotowy w pozycji V Hz%,
nacisnąć przycisk MODE do momentu wyświetlenia symbolu %
na wyświetlaczu,
podłączyć czarny przewód pomiarowy do gniazda COM, a czer-
wony do gniazda VΩHz% CAP ºC ºF,
przyłożyć ostrza sond do punktów pomiarowych,
odczytać wynik pomiaru na wyświetlaczu.
5.4 Pomiar rezystancji
OSTRZEŻENIE
Nie wolno dokonywać pomiarów w obwodzie będącym
pod napięciem. Przed pomiarem odłączyć napięcie i
rozładować kondensatory.
Aby wykonać pomiar rezystancji, należy:
ustawić przełącznik obrotowy w pozycji Ω,
podłączyć czarny przewód pomiarowy do gniazda COM, a czer-
wony do gniazda VΩHz% CAP ºC ºF,
przyłożyć ostrza sond do punktów pomiarowych; najlepiej jest roz-
łączyć jedną stronę testowanego elementu, tak aby pozostała
część obwodu nie zakłócała odczytu wartości rezystancji,
odczytać wynik pomiaru na wyświetlaczu.

CMM-30 –INSTRUKCJA OBSŁUGI
17
5.5 Test ciągłości obwodu
OSTRZEŻENIE
Nie wolno dokonywać pomiarów w obwodzie będącym
pod napięciem. Przed pomiarem odłączyć napięcie i
rozładować kondensatory.
Aby wykonać test ciągłości obwodu, należy:
ustawić przełącznik obrotowy w pozycji Ω,
podłączyć czarny przewód pomiarowy do gniazda COM, a czer-
wony do gniazda VΩHz% CAP ºC ºF,
nacisnąć przycisk MODE , aby wyświetlić na wyświetlaczu,
przyłożyć ostrza sond do punktów pomiarowych,
odczytać wynik pomiaru na wyświetlaczu; sygnał dźwiękowy po-
jawia się przy wartościach rezystancji poniżej ok. 30 Ω.
5.6 Test diody
OSTRZEŻENIE
Nie wolno dokonywać pomiarów w obwodzie będącym
pod napięciem. Przed pomiarem odłączyć napięcie i
rozładować kondensatory. Nie wolno badać diody
znajdującej się pod napięciem.
Aby wykonać test diody, należy:
ustawić przełącznik obrotowy w pozycji Ω,
podłączyć czarny przewód pomiarowy do gniazda COM, a czer-
wony do gniazda VΩHz% CAP ºC ºF,
nacisnąć przycisk MODE , aby wyświetlić i Vna wyświetla-
czu,
przyłożyć ostrza sond do diody. Czerwona sonda powinna być
przyłożona do anody, a czarna do katody,
odczytać wynik testu na wyświetlaczu –wyświetlane jest napięcie
przewodzenia.
Dla typowej diody prostowniczej krzemowej wynosi ono ok.
0,7 V, a dla diody germanowej ok. 0,3 V.

CMM-30 –INSTRUKCJA OBSŁUGI
18
Dla diod LED małej mocy typowa wartość napięcia mieści się
w zakresie 1,2…5,0 V w zależności od koloru.
Jeśli dioda spolaryzowana jest w kierunku zaporowym lub jest
przerwa w obwodzie, na wyświetlaczu pojawi się odczyt OL.
W przypadku diody zwartej miernik wskaże wartość bli-
ską 0 V,
po zakończeniu pomiarów wyjąć przewody z gniazd pomiarowych
miernika.
5.7 Pomiar pojemności
OSTRZEŻENIE
Ryzyko porażenia prądem. Należy odłączyć zasilanie
od badanego kondensatora i rozładować wszystkie
kondensatory przed jakimikolwiek pomiarami pojem-
ności.
Aby wykonać pomiar należy:
ustawić przełącznik obrotowy w pozycji CAP,
podłączyć czarny przewód pomiarowy do gniazda COM, a czer-
wony do gniazda VΩHz% CAP ºC ºF,
nacisnąć przycisk MODE , aby wyświetlić nF na wyświetlaczu,
przyłożyć ostrza sond do testowanego kondensatora,
odczytać wynik pomiaru na wyświetlaczu.
