Sony BKM-227W User manual

取扱説明書
Operating Instructions
Mode d’emploi
Manual de instrucciones
Bedienungsanleitung
Istruzioni per l’uso
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の
取り扱いかたを示しています。この取扱説明書をよくお読みのう
え、製品を安全にお使いください。お読みになったあとは、いつ
でも見られるところに必ず保管してください。
© 2004 Sony Corporation
2-546-566-04 (1)
Input Adaptor
IT
JP
FR
ES
DE
IT
CS
取扱説
GB
CT
KR
BKM-227W
BKM-229X

JP 2
安全のために
アダプター取り付けの際は電源プラグを抜く
アダプターを本体のスロットに取り付ける
際は、本体の電源プラグを抜いてください。
通電状態での取り付けは感電の原因になる
ことがあります。
下記
の
注意を守ら
ないと、け
がを
した
り
周辺の物品に損害を与えることがありま
す。
この装置は、情報処理装置等電波障害自主規制協
議会 (VCCI) の基準に基づくクラス A 情報技術装
置です。この装置を家庭環境で使用すると電波障
害を引き起こすことがあります。この場合には使
用者が適切な対策を講ずるよう要求されることが
あります。
警告表示の意味
取扱説明書および製品
では、次のような表示
をしています。表示の
内容をよく理解してか
ら本文をお読みくださ
い。
この表示の注意事項を
守らないと、感電やそ
の他の事故によりけが
をしたり周辺の物品に
損害を与えたりするこ
とがあります。
行為を指示する記号

3JP
目次
目次
JP
BKM-227WNTSC/PAL 入力アダプ
ター ......................................................................4
機能 ...............................................................4
入出力端子の使いかた.......................4
仕様 ...............................................................5
BKM-229X アナログコンポーネント入
力アダプター.................................................6
機能 ...............................................................6
入力端子の使いかた ............................6
仕様 ...............................................................7

JP4BKM-227WNTSC/PAL 入力アダプター
BKM-227W
NTSC/PAL 入力ア
ダプター
NTSC/PAL 入力アダプター BKM-
227W は、ソニーの業務用モニター用
ビデオ信号入力アダプターです。
入力オプションスロットに装着すると、
本体の入出力端子となり、NTSC/PAL
信号のデコーダーとして働きます。
機能
NTSC/PAL 信号用デコーダー
内蔵のデコーダーにより、NTSC/PAL
信号をデコードできます。
BVM-L シリーズおよび PVM-L シリー
ズモニターでは、PAL-M、SECAM 信
号についてもデコードすることができ
ます。
入出力端子の使いかた
◆BKM-227W を、入力オプションスロット
に装着する方法については、本体の取扱
説明書をご覧ください。

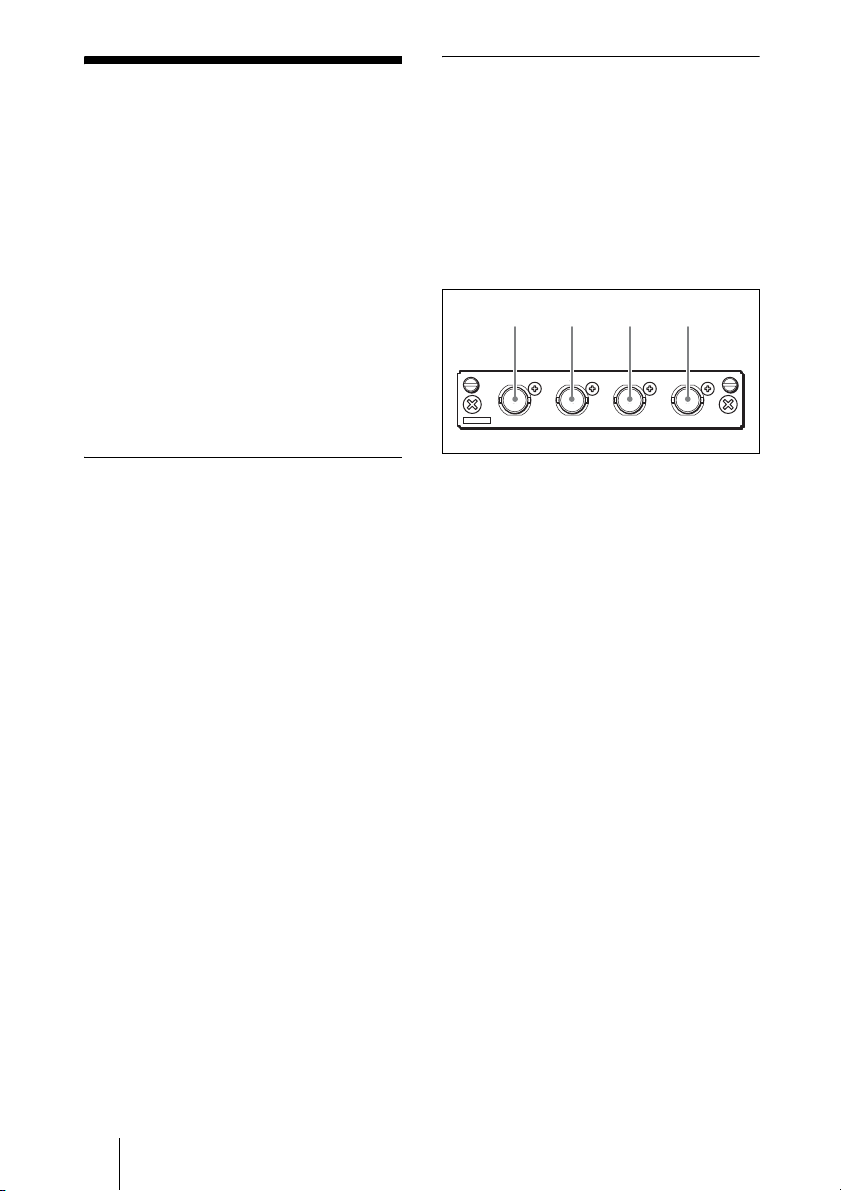

入出力端子の構成と入力可能な信号
入力端子の構成と入力可能な信号を下
図に示します。
1COMPOSITE 端子（BNC 型）
コンポジット信号の入力端子です。
2ループスルーアウト端子（BNC
型）
1の入力端子に入力された信号がそ
のまま出力されます。入力されてい
る信号を確認して他のビデオ機器の
アナログ入力端子（コンポジット）
と接続します。
3Y/C 端子（4 ピンミニ DIN）
Y/C 信号の入力端子です。
4ループスルーアウト端子（4 ピン
ミニ DIN）
3の入力端子に入力された信号がそ
のまま出力されます。入力されてい
る信号を確認して他のビデオ機器の
アナログ入力端子（Y/C）と接続し
ます。
IN OUT IN OUT
12
ANALOG 227W
1234

5JP
BKM-227WNTSC/PAL 入力アダプター
BKM-227W NTSC/PAL 入力アダプター
仕様
一般
電源 ＋ 3.3V、＋ 5V（本体より供
給）
消費電力 約 1.8W
動作条件
温度 0℃〜35℃
推奨使用温度
20 ℃〜 30 ℃
湿度 0% 〜 90%（結露のないこと）
気圧 700hPa 〜 1060hPa
保存 / 輸送条件
温度 −20℃〜+60℃
湿度 0% 〜 90%
気圧 700hPa 〜 1060hPa
最大外形寸法
100 × 20 × 162mm（幅 / 高さ
/ 奥行き）
質量 約 240g
入力端子
映像入力端子
コンポジット入力
BNC 型（1）
1Vp-p ± 3dB 負同期
Y/C 入力
4ピンミニDIN （1）
Y:1Vp-p ± 3dB 負同期
C:0.286Vp-p ± 3dB（NTSC
バースト信号レベル）
0.3Vp-p ± 3dB（PAL、
PAL-M バースト信号レベ
ル）
表示可能な信号フォーマットは、本アダプ
ターを装着する本体の取扱説明書でご確認
ください。
出力端子
映像出力端子
BNC 型（1）
ループスルー、75Ω 自動終端
機能付き
4 ピンミニ DIN（1）
ループスルー、75Ω 自動終端
機能付き
信号特性
映像信号
サンプリング周波数
Y/R-Y/B-Y：13.5MHz
量子化 10ビット/サンプル
付属品
取扱説明書（1）
本機の仕様および概観は、改良のため予告
なく変更することがありますが、ご了承く
ださい。
お使いになる前に、必ず動作確認を行っ
てください。故障その他に伴う営業上の
機会損失等は保証期間中および保証期間
経過後にかかわらず、補償はいたしかね
ますのでご了承ください。

JP6BKM-229X アナログコンポーネント入力アダプター
BKM-229X アナロ
グコンポーネント入
力アダプター
アナログコンポーネント入力アダプ
ター BKM-229X は、ソニーの業務用モ
ニター用ビデオ信号入力アダプターで
す。
入力オプションスロットに装着すると、
本体の入力端子となり、アナログコン
ポーネント信号のデコーダーとして働
きます。
機能
アナログコンポーネント信号用デコー
ダー
内蔵のデコーダーにより、アナログコ
ンポーネント信号をデコードできます。
入力端子の使いかた
◆BKM-229X を、入力オプションスロット
に装着する方法については、本体の取扱
説明書をご覧ください。

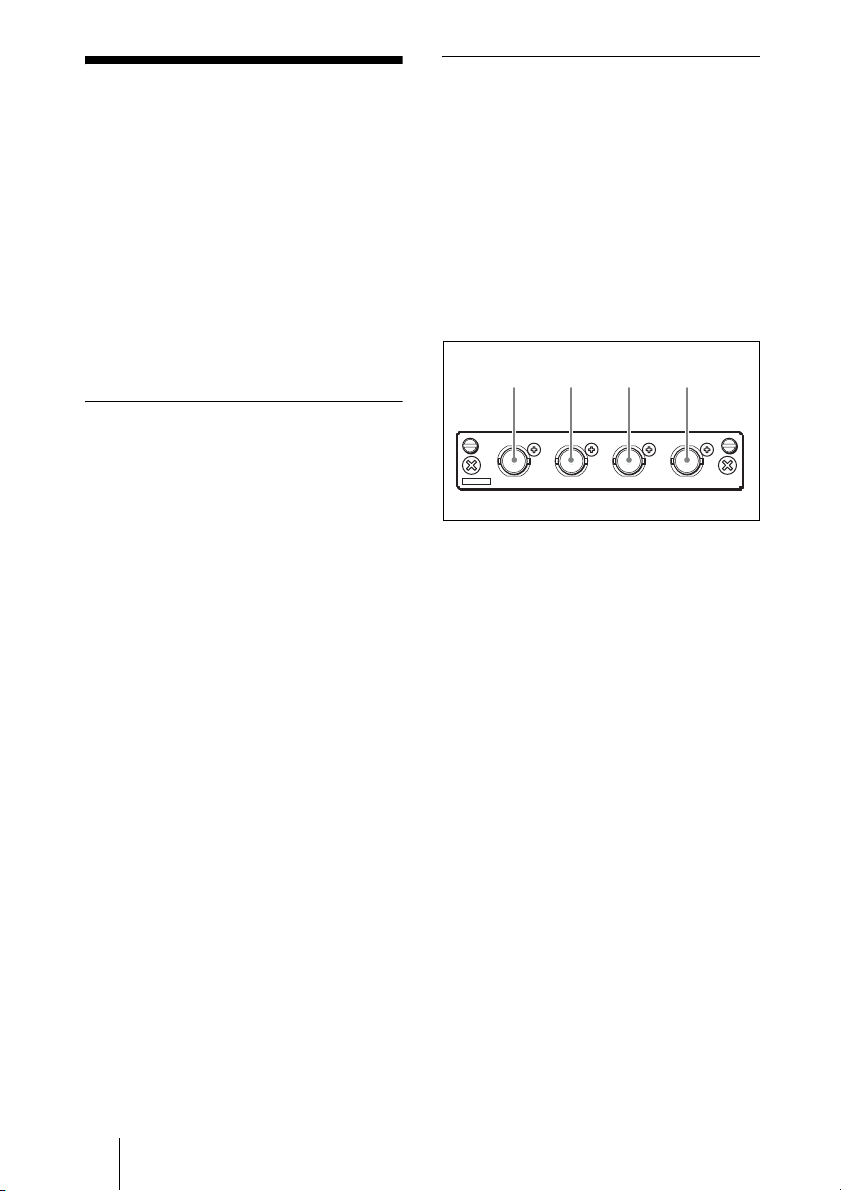

入力端子の構成と入力可能な信号
入力端子の構成と入力可能な信号を下
図に示します。
1G/Y 端子（BNC 型）
コンポーネント信号の Y（輝度）信
号、RGB 信号の G 信号などの入力
端子です。
2B/PB端子（BNC 型）
コンポーネント信号の PB（青色差）
信号、RGB 信号の B 信号などの入
力端子です。
3R/PR端子（BNC 型）
コンポーネント信号の PR（赤色差）
信号、RGB 信号の R 信号などの入
力端子です。
4EXTSYNC（外部同期）端子
（BNC 型）
外部同期で動作させるときに外部同
期信号発生器などからの基準信号を
入力します。
外部同期信号を使う場合は本体の取
扱説明書をご覧ください。
G/Y B/PBR/PREXT SYNC
ANALOG 229X
1234

7JP
BKM-229X アナログコンポーネント入力アダプター
BKM-229X アナログコンポーネント入力アダプター
仕様
一般
電源 ＋ 3.3V、＋ 5V（本体より供
給）
消費電力 約 4W
動作条件
温度 0℃〜35℃
推奨使用温度
20 ℃〜 30 ℃
湿度 0% 〜 90%（結露のないこと）
気圧 700hPa 〜 1060hPa
保存 / 輸送条件
温度 −20℃〜+60℃
湿度 0% 〜 90%
気圧 700hPa 〜 1060hPa
最大外形寸法
100 × 20 × 162mm（幅 / 高さ
/ 奥行き）
質量 約 250g
入力端子
映像入力端子 BNC 型（3）
RGB 入力
0.7Vp-p ± 3dB（SyncOn
Green0.3Vp-p 負同期）
コンポーネント入力
0.7Vp-p ± 3dB
外部同期入力端子 BNC 型（1）
0.3〜4Vp-p正負両極性3値ま
たは負極性 2 値
表示可能な信号フォーマットは、本アダプ
ターを装着する本体の取扱説明書でご確認
ください。
信号特性
映像信号 （Y/R-Y/B-Y）
量子化 10 ビット / サンプル
付属品
取扱説明書（1）
本機の仕様および概観は、改良のため予告
なく変更することがありますが、ご了承く
ださい。
お使いになる前に、必ず動作確認を行っ
てください。故障その他に伴う営業上の
機会損失等は保証期間中および保証期間
経過後にかかわらず、補償はいたしかね
ますのでご了承ください。

GB 2
Before operating the unit, please read this
manual thoroughly and retain it for future
reference.
WARNING
For the customers in the USA
This equipment has been tested and found to
comply with the limits for a Class A digital
device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide
reasonable protection against harmful
interference when the equipment is operated
in a commercial environment. This
equipment generates, uses, and can radiate
radio frequency energy and, if not installed
and used in accordance with the instruction
manual, may cause harmful interference to
radio communications. Operation of this
equipment in a residential area is likely to
cause harmful interference in which case the
user will be required to correct the
interference at his own expense.
You are cautioned that any changes or
modifications not expressly approved in this
manual could void your authority to operate
this equipment.
All interface cables used to connect
peripherals must be shielded in order to
comply with the limits for a digital device
pursuant to Subpart B of Part 15 of FCC
Rules.
This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions: (1) this device
may not cause harmful interference, and (2)
this device must accept any interference
received, including interference that may
cause undesired operation.
For the customers in Canada
This Class A digital apparatus complies with
Canadian ICES-003.
For the customers in Europe
This product with the CE marking complies
with both the EMC Directive issued by the
Commission of the European Community.
Compliance with these directives implies
conformity to the following European
standards:
• EN55103-1: Electromagnetic Interference
(Emission)
• EN55103-2: Electromagnetic
Susceptibility (Immunity)
This product is intended for use in the
following Electromagnetic Environment(s):
E1 (residential), E2 (commercial and light
industrial), E3 (urban outdoors), E4
(controlled EMC environment, ex. TV
studio).
This equipment has been found to comply
with limits for a Class B device pursuant to
EN60601-1-2. However, if this equipment
does cause harmful interference to other
devices, which can be determined by turning
this equipment off and on, the user is
encouraged to try to correct the interference
by one or more of the following measures:
• Increase the separation between the
equipment and other devices.
• Connect the equipment into an outlet on a
circuit different from that to which other
devices are connected.
• Consult the dealer or an experienced radio/
TV technician for help.
For the customers in Europe
The manufacturer of this product is Sony
Corporation, 1-7-1 Konan, Minato-ku,
Tokyo, Japan.
The Authorized Representative for EMC
and product safety is Sony Deutschland
GmbH, Hedelfinger Strasse 61, 70327
Stuttgart, Germany.

3GB Table of Contents
GB
Table of Contents
BKM-227W NTSC/PAL Input
Adaptor .........................................4
Function ........................................4
Using the Input and Output
Connectors ....................................4
Specifications ...............................5
BKM-229X Analog Component Input
Adaptor .........................................6
Function ........................................6
Using the Input Connectors ..........6
Specifications ...............................7

GB 4BKM-227W NTSC/PAL Input Adaptor
BKM-227W NTSC/
PAL Input Adaptor
The BKM-227W NTSC/PAL Input Adaptor
is a video signal input adaptor for Sony
professional monitors.
When installed in an input option slot on the
main unit, it provides video input and output
connectors for the main unit and a decoder
for NTSC/PAL signals.
Function
Decoder for NTSC/PAL signals
The BKM-227W is equipped with a built-in
decoder for NTSC/PAL signals. Besides for
NTSC/PAL signals, a decoder for PAL-M/
SECAM signals is equipped for BVM-L and
PVM-L series monitors.
Using the Input and Output
Connectors
For information about installing the BKM-
227W in an input option slot on the main
unit, see the operating instructions for the
main unit.
Configuration of Input/Output
Connectors and Signals that may be
Input

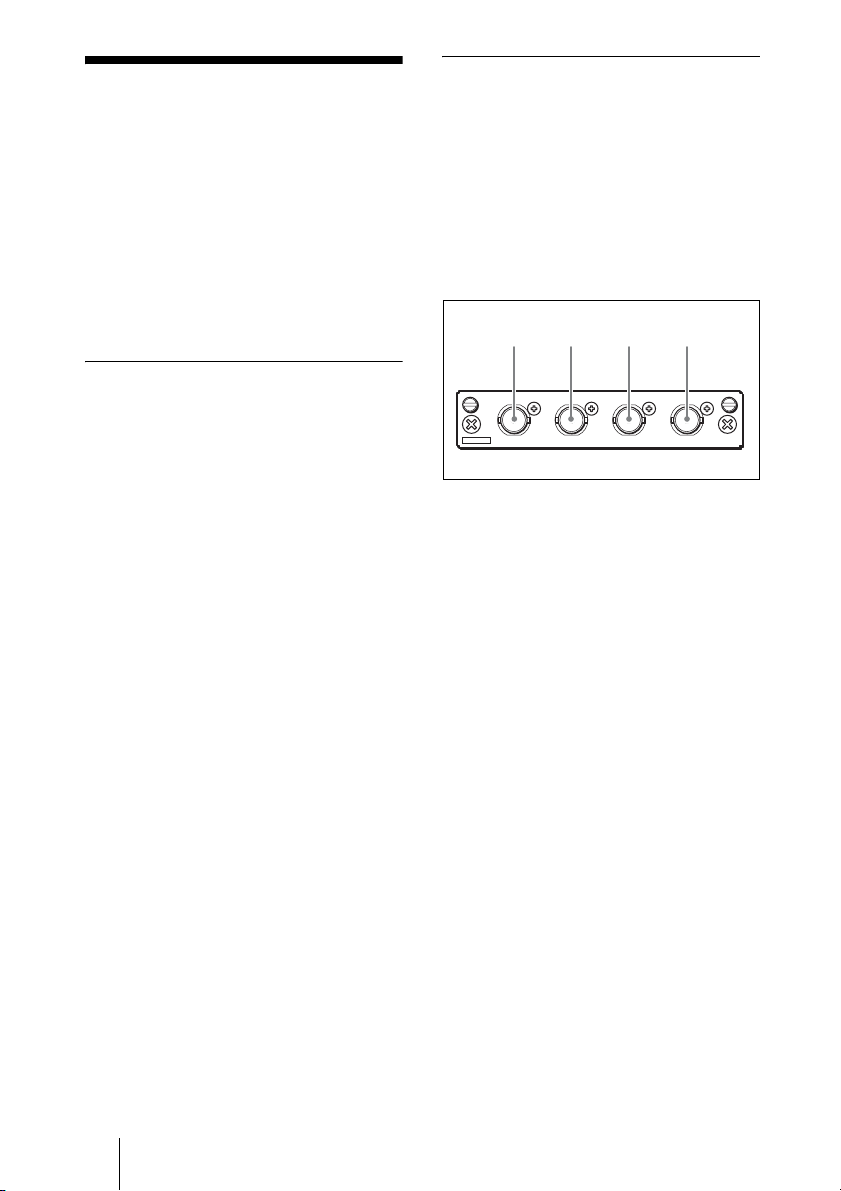

The configuration of the input and output
connectors, and the signals that may be input
are shown below.
1COMPOSITE connector (BNC)
Input connector for composite signals.
2Loop-through output connector
(BNC)
The signal input to the input connector
1is output here. Connect to the analog
input connector (composite) of the
equipment.
3Y/C connector (4-pin mini-DIN)
Input connector for Y/C signals.
4Loop-through output connector
(4-pin mini-DIN)
The signal input to the input connector
3is output here. Connect to the analog
input connector (Y/C) of the equipment.
IN OUT IN OUT
12
ANALOG 227W
1234

5GB BKM-227W NTSC/PAL Input Adaptor
BKM-227W NTSC/PAL Input Adaptor
Specifications
General
Voltage +3.3 V, +5 V (supplied from the
main unit)
Power consumption
Approx. 1.8 W
Operating conditions
Temperature
0 °C to 35 °C (32 °F to 95 °F)
Optimum temperature
20 °C to 30 °C (68 °F to 86 °F)
Humidity 0 % to 90 % (no condensation)
Pressure 700hPa to 1060hPa
Storage and transport conditions
Temperature
–20 °C to +60 °C (–4 °F to
+140 °F)
Humidity 0% to 90%
Pressure 700hPa to 1060hPa
Maximum external dimensions (w/h/d)
100 × 20 × 162 mm
(4 × 13/16 ×61/2 inches)
Mass Approx. 240 g (8.5 oz)
Input connectors
Video input connectors
Composite input
BNC type (1)
1 Vp-p ± 3 dB sync negative
Y/C input
4-pin mini DIN (1)
Y: 1 Vp-p ± 3 dB sync negative
C: 0.286 Vp-p ± 3 dB (NTSC burst
signal level)
0.3 Vp-p ± 3 dB (PAL, PAL-M
burst signal level)
For information about available signal formats,
see the operating instructions for the main unit to
which the adaptor is installed.
Output connector
Video output connector
BNC type (1)
Loop-through, with 75 ohms
automatic terminal function
4-pin mini DIN (1)
Loop-through, with 75 ohms
automatic terminal function
Signal characteristics
Video signal
Sampling frequency
Y/R-Y/B-Y: 13.5 MHz
Quantization
10bits/sample
Supplied accessories
Operating Instructions (1)
Design and specifications are subject to
change without notice.
Note
Always verify that the unit is operating
properly before use. SONY WILL NOT BE
LIABLE FOR DAMAGES OF ANY KIND
INCLUDING, BUT NOT LIMITED TO,
COMPENSATION OR REIMBURSEMENT
ON ACCOUNT OF THE LOSS OF PRESENT
OR PROSPECTIVE PROFITS DUE TO
FAILURE OF THIS UNIT, EITHER DURING
THE WARRANTY PERIOD OR AFTER
EXPIRATION OF THE WARRANTY, OR
FOR ANY OTHER REASON
WHATSOEVER.

GB 6BKM-229X Analog Component Input Adaptor
BKM-229X Analog
Component Input
Adaptor
The BKM-229X Analog Component Input
Adaptor is a video signal input adaptor for
Sony professional monitors.
When installed in an input option slot on the
main unit, it provides video input connectors
for the main unit and a decoder for analog
component signals.
Function
Decoder for analog component
signals
The BKM-229X is equipped with a built-in
decoder for analog component signals.
Using the Input Connectors
For information about installing the BKM-
229X in an input option slot on the main unit,
see the operating instructions for the main
unit.
Configuration of Input Connectors
and Signals that may be Input
The configuration of the input connectors,
and the signals that may be input are shown
below.
1G/Y connector (BNC)
Input connector for component Y
(luminance) and G of RGB signals.
2B/PBconnector (BNC)
Input connector for PB(blue color
difference) of component signals and B
of RGB signals.
3R/PRconnector (BNC)
Input connector for PR(red color
difference) of component signals and R
of RGB signals.
4EXT SYNC (external sync)
connector (BNC)
When this unit operates on an external
sync signal, connect the reference signal
from a sync generator to this connector.
See the operating instructions for the
main unit to use the external sync signal.
G/Y B/PBR/PREXT SYNC
ANALOG 229X
1234

7GB BKM-229X Analog Component Input Adaptor
BKM-229X Analog Component Input Adaptor
Specifications
General
Voltage +3.3 V, +5 V (supplied from the
main unit)
Power consumption
Approx. 4.0 W
Operating conditions
Temperature
0 °C to 35 °C (32 °F to 95 °F)
Optimum temperature
20 °C to 30 °C (68 °F to 86 °F)
Humidity
0 % to 90 % (no condensation)
Pressure 700 hPa to 1060 hPa
Storage and transport conditions
Temperature
–20 °C to +60 °C (–4 °F to
+140 °F)
Humidity
0 % to 90%
Pressure 700 hPa to 1060 hPa
Maximum external dimensions (w/h/d)
100 × 20 × 162 mm
(4 × 13/16 × 6 1/2inches)
Mass Approx. 250 g (8.8 oz)
Input connectors
Video input connectors BNC type (3)
RGB input
0.7 Vp-p ± 3 dB (Sync On Green,
0.3 Vp-p sync negative)
Component input
0.7 Vp-p ± 3 dB
External synchronized input connector
BNC type (1)
0.3 to 4 Vp-p ± bipolarity ternary
or negative polarity binary
For information about available signal formats,
see the operating instructions for the main unit to
which the adaptor is installed.
Signal characteristics
Video signal (Y/R-Y/B-Y)
Quantization
10 bits/sample
Supplied accessories
Operating Instructions (1)
Design and specifications are subject to
change without notice.
Note
Always verify that the unit is operating
properly before use. SONY WILL NOT BE
LIABLE FOR DAMAGES OF ANY KIND
INCLUDING, BUT NOT LIMITED TO,
COMPENSATION OR REIMBURSEMENT
ON ACCOUNT OF THE LOSS OF PRESENT
OR PROSPECTIVE PROFITS DUE TO
FAILURE OF THIS UNIT, EITHER DURING
THE WARRANTY PERIOD OR AFTER
EXPIRATION OF THE WARRANTY, OR
FOR ANY OTHER REASON
WHATSOEVER.

FR 2
Avant d’utiliser l’appareil, veuillez lire
attentivement ce manuel et le conserver pour
future référence.
Avertissement
Pour les clients au Canada
Cet appareil numérique de la classe A est
conforme à la norme NMB-003 du Canada.
Pour les clients en Europe
Ce produit portant la marque CE est
conforme à la Directive sur la compatibilité
électromagnétique (EMC) émise par la
Commission de la Communauté
européenne.
La conformité à cette directive implique la
conformité aux normes européennes
suivantes :
• EN55103-1 : Interférences
électromagnétiques (émission)
• EN55103-2 : Sensibilité
électromagnétique (immunité)
Ce produit est prévu pour être utilisé dans les
environnements électromagnétiques
suivants :
E1 (résidentiel), E2 (commercial et industrie
légère), E3 (urbain extérieur) et E4
(environnement CEM contrôlé, p. ex. studio
de télévision).
Cet équipement est conforme aux limitations
d’un appareil de classe B ainsi qu’il est
stipulé par la norme EN60601-1-2.
Cependant, si cet équipement est la source
d’interférences néfastes à d’autres appareils,
ce qui peut être déterminé en mettant sous
tension puis hors tension cet appareil,
l’utilisateur est invité à essayer d’éliminer
ces interférences en appliquant une ou
plusieurs des mesures suivantes :
• Eloignez l’appareil des autres appareils.
• Raccordez l’appareil sur la prise d’un
autre circuit que celui auquel les autres
appareils sont raccordés.
• Consultez votre revendeur ou un
technicien spécialisé en radio/TV pour
obtenir de l’aide.
Pour les clients en Europe
Le fabricant de ce produit est Sony
Corporation, 1-7-1 Konan, Minato-ku,
Tokyo, Japon.
Le représentant autorisé pour EMC et la
sécurité des produits est Sony Deutschland
GmbH, Hedelfinger Strasse 61, 70327
Stuttgart, Allemagne.

3FR Table de matières
FR
Adaptateur d’entrée BKM-227W
NTSC/PAL ...................................4
Fonction ........................................4
Utilisation des connecteurs
d’entrée et de sortie ......................4
Spécifications ...............................5
BKM-229X Analog Component
Input Adaptor ...............................6
Fonction ........................................6
Utilisation des connecteurs
d’entrée .........................................6
Spécifications ...............................7
Table de matières

FR 4Adaptateur d’entrée BKM-227W NTSC/PAL
Adaptateur d’entrée
BKM-227W NTSC/
PAL
L’adaptateur d’entrée BKM-227W NTSC/
PAL est un adaptateur d’entrée de signal
vidéo destiné aux moniteurs professionnels
Sony.
Installé dans une fente d’entrée optionnelle
sur l’unité centrale, il fournit les connecteurs
d’entrée et de sortie vidéo de l’unité centrale
ainsi qu’un décodeur pour les signaux
NTSC/PAL.
Fonction
Décodeur de signaux NTSC/PAL
Le BKM-227W est équipé d’un décodeur
intégré pour les signaux NTSC/PAL. De
plus, pour les signaux NTSC/PAL, les
moniteurs des séries BVM-L et PVM-L sont
équipés d’un décodeur pour les signaux
PAL-M/SECAM.
Utilisation des connecteurs
d’entrée et de sortie
Pour plus d’informations sur l’installation
du BKM-227W dans une fente d’entrée
optionnelle sur l’unité centrale, voir le mode
d’emploi de l’unité centrale.
Configuration des connecteurs
d’entrée/sortie et signaux pouvant
être transmis
La configuration des connecteurs d’entrée et
de sortie ainsi que les signaux pouvant être
transmis sont indiqués ci-dessous.
1Connecteur COMPOSITE (BNC)
Connecteur d’entrée pour signaux
composites.
2Connecteur de sortie en boucle
(BNC)
L’entrée du signal vers le connecteur
d’entrée 1est émise ici. Connecter au
connecteur d’entrée analogue
(composite) de l’équipement.
3Connecteur Y/C (mini DIN à 4
broches)
Connecteur d’entrée pour signaux Y/C.
4Connecteur de sortie en boucle
(mini DIN à 4 broches)
L’entrée du signal vers le connecteur
d’entrée 3est émise ici. Connecter au
connecteur d’entrée analogue (Y/C) de
l’équipement.
IN OUT IN OUT
12
ANALOG 227W
1234

5FR Adaptateur d’entrée BKM-227W NTSC/PAL
Adaptateur d’entrée BKM-227W NTSC/PAL
Spécifications
Caractéristiques générales
Tension +3,3 V, +5 V (fournie par l’unité
centrale)
Consommation
Approx. 1,8 W
Conditions d’utilisation
Température
0°C à 35°C (32°F à 95°F)
Température optimale
20°C à 30°C (68°F à 86°F)
Humidité
0% à 90% (sans condensation)
Pression 700hPa à 1060hPa
Conditions de stockage et de transport
Température
–20°C à +60°C (–4°F à +140°F)
Humidité
0% à 90%
Pression 700 hPa à 1060 hPa
Dimensions extérieures maximum (l/h/p)
100 × 20 × 162 mm
(4 × 13/16 × 6 1/2pouces)
Poids 240 g (8,5 oz) environ
Connecteurs d’entrée
Connecteurs d’entrée vidéo
Entrée composite
Type BNC (1)
1 Vcc ± 3 dB synchro négative
Entrée Y/C
Miniconnecteur DIN à 4 broches
(1)
Y : 1 Vcc ± 3 dB synchro négative
C : 0,286 Vcc ± 3 dB (niveau du
signal de salve NTSC)
0,3 Vcc ± 3 dB (niveau du
signal de salve PAL, PAL-M)
Pour plus d’informations sur les formats de
signaux disponibles, voir le mode d’emploi de
l’unité centrale sur laquelle est installé
l’adaptateur.
Connecteur de sortie
Connecteur de sortie vidéo
Type BNC (1)
En boucle, avec fonction terminal
automatique 75 ohms
Miniconnecteur DIN à 4 broches
(1)
En boucle, avec fonction terminal
automatique 75 ohms
Caractéristiques des signaux
Signal vidéo
Fréquence d’échantillonnage
Y/R-Y/B-Y : 13,5 MHz
Quantification
10 bits/échantillon
Accessoires fournis
Mode d’emploi (1)
La conception et les caractéristiques sont
susceptibles d’être modifiées sans préavis.
Remarque
Vérifiez toujours que l’appareil fonctionne
correctement avant l’utilisation. Sony
n’assumera pas de responsabilité pour les
dommages de quelque sorte qu’ils soient,
incluant mais ne se limitant pas à la
compensation ou au remboursement, à cause
de la perte de profits actuels ou futurs suite
à la défaillance de cet appareil, que ce soit
pendant la période de garantie ou après son
expiration, ou pour toute autre raison quelle
qu’elle soit.

FR 6BKM-229X Analog Component Input Adaptor
BKM-229X Analog
Component Input
Adaptor
Le BKM-229X Analog Component Input
Adaptor est un adaptateur d’entrée de signal
vidéo destiné aux moniteurs professionnels
Sony.
Installé dans une fente d’entrée optionnelle
sur l’unité centrale, il fournit les connecteurs
d’entrée vidéo de l’unité centrale ainsi qu’un
décodeur pour les signaux à composantes
analogues.
Fonction
Décodeur de signaux à composantes
analogues
Le BKM-229X est équipé d’un décodeur
intégré pour les signaux à composantes
analogues.
Utilisation des connecteurs
d’entrée
Pour plus d’informations sur l’installation
du BKM-229X dans une fente d’entrée
optionnelle sur l’unité centrale, voir le mode
d’emploi de l’unité centrale.
Configuration des connecteurs
d’entrée et signaux pouvant être
transmis
La configuration des connecteurs d’entrée
ainsi que les signaux pouvant être transmis
sont indiqués ci-dessous.
1Connecteur G/Y (BNC)
Connecteur d’entrée pour les signaux à
composantes Y (luminance) et V de
RVB.
2Connecteur B/PB(BNC)
Connecteur d’entrée pour PB(différence
de couleur bleue) des signaux à
composantes et V de RVB.
3Connecteur R/PR(BNC)
Connecteur d’entrée pour PR(différence
de couleur rouge) des signaux à
composantes et R de RVB.
4Connecteur EXT SYNC
(synchronisation externe) (BNC)
Lorsque cet appareil fonctionne sur un
signal de synchronisation externe,
connectez le signal de référence d’un
générateur de synchronisation à ce
connecteur.
Pour utiliser le signal de synchronisation
externe, voir le mode d’emploi de l’unité
centrale.
G/Y B/PBR/PREXT SYNC
ANALOG 229X
1234

7FR BKM-229X Analog Component Input Adaptor
BKM-229X Analog Component Input Adaptor
Spécifications
Caractéristiques générales
Tension +3,3 V, +5 V (fournie par l’unité
centrale)
Consommation
Approx. 4,0 W
Conditions d’utilisation
Température
0°C à 35°C (32°F à 95°F)
Température optimale
20°C à 30°C (68°F à 86°F)
Humidité
0% à 90% (sans condensation)
Pression 700 hPa à 1 060 hPa
Conditions de stockage et de transport
Température
–20°C à +60°C (–4°F à +140°F)
Humidité
0% à 90%
Pression 700 hPa à 1 060 hPa
Dimensions extérieures maximum (l/h/p)
100 × 20 × 162 mm
(4 × 13/16 × 6 1/2pouces)
Poids 250 g (8,8 oz) environ
Connecteurs d’entrée
Connecteurs d’entrée vidéo type BNC (3)
Entrée RVB
0,7 Vcc ± 3 dB (Synchro sur vert,
0,3 Vcc synchro négative)
Entrée composant
0,7 Vcc ± 3 dB
Connecteur d’entrée synchronisée externe
Type BNC (1)
0,3 à 4 Vcc ± bipolarité ternaire ou
polarité binaire négative
Pour plus d’informations sur les formats de
signaux disponibles, voir le mode d’emploi de
l’unité centrale sur laquelle est installé
l’adaptateur.
Caractéristiques des signaux
Signal vidéo (Y/R-Y/B-Y)
Quantification
10 bits/échantillon
Accessoires fournis
Mode d’emploi (1)
La conception et les caractéristiques sont
susceptibles d’être modifiées sans préavis.
Remarque
Vérifiez toujours que l’appareil fonctionne
correctement avant l’utilisation. Sony
n’assumera pas de responsabilité pour les
dommages de quelque sorte qu’ils soient,
incluant mais ne se limitant pas à la
compensation ou au remboursement, à cause
de la perte de profits actuels ou futurs suite
à la défaillance de cet appareil, que ce soit
pendant la période de garantie ou après son
expiration, ou pour toute autre raison quelle
qu’elle soit.

ES 2
Antes de poner en funcionamiento la unidad,
lea detenidamente este manual y consérvelo
para referencias futuras.
Advertencia
Para los clientes de Europa
Este producto con la marca CE cumple con
las Directivas EMC de la Comisión de la
Comunidad Europea.
El cumplimiento de estas directivas implica
la conformidad con los siguientes estándares
europeos:
• EN55103-1: Interferencias
electromagnéticas (Emisión)
• EN55103-2: Susceptibilidad
electromagnética (Inmunidad)
Este producto está destinado a emplearse en
los siguientes entornos electromagnéticos:
E1 (doméstico), E2 (comercial y pequeña
industria), E3 (espacios al aire libre fuera de
poblaciones) y E4 (entorno con
compatibilidad electromagnética
controlada; por ejemplo, en un estudio de
TV).
Este equipo cumple con los límites de
dispositivo de Clase B según EN60601-1-2.
No obstante, si este equipo causa
interferencias perjudiciales para otros
dispositivos, lo que puede comprobarse
apagando y encendiendo este equipo, se
recomienda al usuario corregir las
interferencias realizando una o varias de las
siguientes medidas:
• Aumentar la separación entre el equipo y
los demás dispositivos.
• Conectar el equipo a una toma de un
circuito diferente al que estén conectados
los demás dispositivos.
• Consultar con el proveedor o solicitar los
servicios de un técnico especializado en
radio y TV.
Para los clientes de Europa
El fabricante de este producto es Sony
Corporation, con dirección en 1-7-1 Konan,
Minato-ku, Tokio, Japón.
El Representante autorizado para EMC y
seguridad del producto es Sony Deutschland
GmbH, Hedelfinger Strasse 61, 70327
Stuttgart, Alemania.
