Sony TDM-iP20 User manual

©2009 Sony Corporation
US
FR
ES
4-127-348-21(1)
DIGITAL MEDIA PORT
Adapter
Operating Instructions
_
______
_
Mode d’emploi ______________
_
Manual de instrucciones
_
______
_
TDM-iP20

2US
Do not install the appliance in a
confined space, such as a bookcase or
built-in cabinet.
The nameplate is located on the bottom
exterior.
As the main plug is used to disconnect
the unit from the mains, connect the unit
to an easily accessible AC outlet.
Should you notice an abnormality in the
unit, disconnect the main plug from the
AC outlet immediately.
The unit is not disconnected from the
mains as long as it is connected to the
AC outlet, even if the unit itself has
been turned off.
Notice for the customers in the
U.S.A.
The following FCC statement applies
only to the version of this model
manufactured for sale in the U.S.A.
Other versions may not comply with
FCC technical regulations.
NOTE:
This equipment has been tested and
found to comply with the limits for a
Class B digital device, pursuant to Part
15 of the FCC Rules. These limits are
designed to provide reasonable
protection against harmful interference
in a residential installation. This
equipment generates, uses, and can
radiate radio frequency energy and, if
not installed and used in accordance
with the instructions, may cause
harmful interference to radio
communications.
However, there is no guarantee that
interference will not occur in a
particular installation.
If this equipment does cause harmful
interference to radio or television
reception, which can be determined by
turning the equipment off and on, the
user is encouraged to try to correct the
interference by one or more of the
following measures:
– Reorient or relocate the receiving
antenna.
– Increase the separation between the
equipment and receiver.
– Connect the equipment into an outlet
on a circuit different from that to
which the receiver is connected.
– Consult the dealer or an experienced
radio/TV technician for help.
CAUTION
This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions: (1) this
device may not cause harmful
interference, and (2) this device must
accept any interference received,
including interference that may cause
undesired operation.
You are cautioned that any changes or
modifications not expressly approved in
this manual could void your authority to
operate this equipment.
Notice for the customers in
Canada
This class B digital apparatus complies
with Canadian ICES-003.
On copyrights
• iPod is a trademark of Apple Inc.,
registered in the U.S. and other
countries.
• All other trademarks and registered
trademarks are of their respective
holders. In this manual, ™ and ®
marks are not specified.
WARNING

3US
US
Notes
• This unit is designed for iPod only. You can not connect any other portable audio
players.
• Sony cannot accept responsibility in the event that data recorded to iPod is lost or
damaged when using an iPod connected to this unit.
• Use a Dock Adapter supplied with your iPod. Otherwise, a compatible Dock
Adapter will need to be purchased separately from Apple Inc.
• This product has been designed specifically to work with iPod and has been
certified to meet Apple performance standards.
Compatible iPod models
The compatible iPod models are as follows. Update your iPod with the
latest software before using with TDM-iP20.
iPod touch 2nd
generation
iPod nano 4th
generation (video)
iPod touch 1st
generation
iPod nano 3rd
generation (video)
iPod classic iPod nano
2nd generation
(aluminum)
iPod
5th generation
(video)
iPod nano
1st generation
iPod
4th generation
(color display)
iPod
4th generation
iPod mini

4US
Overview...............................5
Getting Started
1: Checking supplied items ...6
2: List of parts locations........6
3: Installing the TDM-iP20 ...7
Operating the Unit
Performing basic
operations.........................10
Additional Information
Troubleshooting ..................11
Precautions ..........................12
Specifications ......................13
Table of Contents

5US
You can enjoy iPod audio, video and photo contents by connecting this
unit to an AV system with DIGITAL MEDIA PORT interface (Sony DAV
series, etc.).
• You can operate your iPod by its control buttons, the control buttons of
the AV system and the remote supplied with the AV system (page 10).
• You can confirm menu and item selections on the iPod screen during
operation (page 10).
• You can also use this unit as a battery charger (page 9).
Note
DIGITAL MEDIA PORT is occasionally abbreviated as DMPORT.
Overview
iPod and TDM-iP20 AV system

6US
Unit (1)
Operating Instructions (1)
1DIGITAL MEDIA PORT cable (page 7)
2iPod connector (page 8)
3Power indicator: Lights up in green while the power is supplied
(page 9).
Getting Started
1: Checking supplied items
2: List of parts locations

7US
Connect and position the TDM-iP20 as illustrated below.
Notes
• This unit turns on/off automatically whenever the connected AV system (DAV
series, etc.) turns on/off.
• Video content may not be played back depending on the connected AV system. For
details, refer to the operating instructions of your AV system.
3: Installing the TDM-iP20
Video cable
(not supplied) DIGITAL MEDIA
PORT cable
TV AV system
(Sony DAV series, STR series, etc.)
TDM-iP20
DIGITAL MEDIA PORT cable
TV
TDM-iP20
continued

8US
To connect/disconnect
the unit
Connecting
1Connect the DIGITAL MEDIA
PORT cable of this unit to the
DIGITAL MEDIA PORT jack of
an AV system (DAV series,
etc.). Make sure the AV system
is turned off before connecting.
2Turn on the AV system with a
DIGITAL MEDIA PORT jack
connected to this unit, and
select the DIGITAL MEDIA
PORT function.
Disconnecting
Before disconnecting, turn off the
AV system.
To put the iPod into the
unit
1Choose the iPod Dock Adapter
that fits your iPod.
2Insert the Dock Adapter into
the unit.
3Place the iPod into the unit.
DMPORT
To DMPORT jack
Connect the cable
so that both f
marks are aligned.
To remove the DIGITAL MEDIA PORT
cable from the DMPORT jack, press
both side buttons and pull it out.

9US
Notes
• When placing or removing the iPod,
handle the iPod in the same angle as
that of the iPod connector on this unit
and do not twist or sway the iPod to
prevent connector damage.
• Do not carry the unit with an iPod set
on the connector. Doing so may cause
a malfunction.
• When placing or removing the iPod,
brace the unit with one hand and take
care not to press the controls of the
iPod by mistake.
To use the unit as a
battery charger
You can use the unit as a battery
charger. While the power indicator
is lit, the battery can be charged.
The charging status appears in the
iPod display. For details, refer to
the user’s guide of your iPod.
To remove the iPod Dock
Adapter
To remove the iPod Dock Adapter, pull
it up with your fingernail or a flat object
using the slot inside the adapter.

10US
You can operate your iPod by the
AV system with DIGITAL
MEDIA PORT interface (Sony
DAV series, etc.) and the remote
supplied with the AV system.
Notes
• To use an iPod, refer to the user’s
guide of your iPod.
• Before disconnecting the iPod, pause
playback.
Basic Operations
Notes
• Point the remote at the AV system.
• Depending on the connected AV
system, the operation or buttons may
differ. Refer to the operating
instructions of your AV system.
• Depending on the connected iPod,
operations may differ.
• Before enjoying video, adjust the
video settings on the iPod to the
appropriate settings according to your
situation.
• It may take time to start playback
depending on the contents.
• The volume cannot be adjusted using
the volume control on the iPod when
it is connected to the AV system.
Operating the Unit
Performing basic
operations
Press To
N/XStart/pause play.
xPause play.
X/xWorks much like
running your thumb
around the Click
Wheel on the iPod
counterclockwise
(clockwise).
c//
ENTER
Works much like the
center button on the
iPod.
./>Press and release to
skip to the next
(previous) song/video
or chapter of
audiobook/podcast.
Hold down to fast-
forward (fast-rewind).
m/MFast-forward (fast-
rewind) play.
C/MENU/
DISPLAY/
RETURN
Works much like the
Menu button on the
iPod.
VOLUME
+/–
Adjust the volume
level.
Press To

11US
Should you encounter a problem
with your unit, find your problem
in the troubleshooting checklist
below and take the indicated
corrective action. If the problem
persists, contact your Sony dealer.
Note that if service personnel
changes some parts during repair,
these parts may be retained.
When bringing the system in for
repairs, be sure to bring in the
entire system.
This product is a system product,
and the entire system is needed to
determine the location requiring
repair.
The remote does not function.
• Update your iPod with the latest
software before using with
TDM-iP20.
• Remove any obstacles.
• Point the remote at the AV
system (DAV series, etc.)’s
sensor.
• The distance between the
remote and the AV system is too
far.
• Replace the battery.
• Make sure the iPod* is securely
connected.
• Check that the DMPORT
function is selected on the AV
system.
• Turn on and off the AV system.
Video/photo image from the
iPod does not appear on the TV
screen.
• Make the connection according
to your AV system (page 7).
• Check that the TV output setting
on the iPod is on (Refer to the
user’s guide of your iPod).
• Check the color system (NTSC/
PAL) on your iPod (Refer to the
user’s guide of your iPod).
• Check that the iPod* is
compatible with the video
output (Refer to the user’s guide
of your iPod).
• Check that the connected AV
system is compatible with the
video output of DMPORT
(Refer to the operating
instructions of your AV
system).
• Check that the DMPORT
function is selected on the AV
system.
Video/photo image from the
iPod does not appear on the
iPod display.
• Adjust the video/photo image
output settings to the
appropriate settings.
Additional Information
Troubleshooting
continued

12US
There is no sound.
• Update your iPod with the latest
software before using with
TDM-iP20.
• Check the connections.
• Make sure the unit is securely
connected.
• Make sure the iPod* is securely
connected.
• Make sure the iPod* is playing
music.
• It may take time to start
playback depending on the
contents.
• Check the volume of the
connected AV system.
There is severe hum or noise.
• Move the unit away from the
source of noise.
The sound is distorted.
• Reduce the volume of the
connected AV system.
• Set the “EQ” setting of the iPod
to “Off” or “Flat”.
*See “Compatible iPod models”
(page 3).
On safety
Should any solid object or liquid
fall into the system, unplug the
system and have it checked by
qualified personnel before
operating it any further.
On placement
• Do not place the unit in an
inclined position.
• Do not place the unit in
locations where it is;
– Extremely hot or cold
– Dusty or dirty
–Veryhumid
– Subject to vibrations
– Subject to direct sunlight.
• Use caution when placing the
unit on surfaces that have been
specially treated (with wax, oil,
polish, etc.) as staining or
discoloration of the surface may
result.
On heat buildup
• Although the unit heats up
during operation, this is not a
malfunction.
• Place the unit in a location with
adequate ventilation to prevent
heat buildup in the unit.
If you have any questions or
problems concerning your unit,
please consult your nearest Sony
dealer.
Precautions

13US
Cleaning the unit
Clean the unit with a soft cloth
slightly moistened with mild
detergent solution. Do not use any
type of abrasive pad, scouring
powder or solvent such as thinner,
benzine or alcohol.
General
Power requirements:
DC IN: 5 V,
0.6 A (via
DIGITALMEDIA
PORT)
Dimensions: Approx. φ80 ×
22(h) mm
(φ31/4×
7/8(h) inch)
Mass: Approx. 132 g
(4.7 oz)
(includes cable)
Cable length: Approx. 1 m
(3.3 ft)
Design and specifications are subject
to change without notice.
Specifications

2FR
N’installez pas l’appareil dans un
endroit exigu tel qu’une bibliothèque ou
un meuble encastré.
La plaque signalétique se trouve sur la
face inférieure de l’appareil.
La fiche principale étant utilisée pour
déconnecter l’appareil du secteur,
branchez l’appareil sur une prise
secteur facilement accessible.
Si vous constatez une anomalie de
l’appareil, débranchez immédiatement
la fiche principale de la prise secteur.
L’appareil n’est pas déconnecté du
secteur tant qu’il est branché à la prise
secteur, même si l’appareil lui-même a
été éteint.
Pour les utilisateurs aux États-
Unis
La déclaration du FCC suivante ne
s’applique qu’à la version de ce modèle
fabriquée pour la commercialisation
aux Etats-Unis. Il est possible que
d’autres versions ne soient pas
conformes à la réglementation du FCC.
REMARQUE :
Cet appareil a été contrôlé et satisfait
aux limites imposées pour les unités
numériques de classe B, conformément
à la Partie 15 de la réglementation de la
FCC. Ces restrictions sont conçues pour
fournir une protection raisonnable
contre les interférences nuisibles dans
les lieux résidentiels. Cet appareil
génère, utilise et peut émettre de
l’énergie radioélectrique et, s’il n’est
pas installé ou utilisé selon les
directives, peut causer des interférences
nuisibles aux communications radio.
Cependant, il n’existe aucune garantie
que des interférences ne se produiront
pas dans une installation particulière.
Si ce matériel est source d’interférences
nuisibles pour la réception radio ou
télévisée, ce qui peut être déterminé en
mettant l’appareil hors tension, puis
sous tension, il est recommandé de
tenter d’éliminer ces interférences en
appliquant l’une ou plusieurs des
mesures suivantes :
– Réorienter ou déplacer l’antenne
réceptrice ;
– Éloigner l’appareil du récepteur ;
– Brancher l’appareil à une prise de
courant sur un circuit distinct de
celui sur lequel le récepteur est
branché ;
– Consulter le concessionnaire ou un
technicien radio/TV compétent pour
obtenir de l’aide.
ATTENTION
Ce dispositif est conforme à la Partie 15
des règlements du FCC. Son utilisation
est soumise aux deux conditions
suivantes : (1) ce dispositif ne doit pas
provoquer d’interférences nuisibles, et
(2) ce dispositif doit accepter toutes
interférences reçues, y compris des
interférences qui pourraient provoquer
un fonctionnement indésirable.
Tout changement ou modification non
expressément approuvé dans ce mode
d’emploi pourrait annuler votre
autorisation à utiliser cet équipement.
AVERTISSEMENT POUR LES
UTILISATEURS AU CANADA
Cet appareil numérique de la classe B
est conforme à la norme NMB-003 du
Canada.
A propos des droits d’auteur
• iPod est une marque de Apple Inc.,
déposée aux Etats-Unis et dans
d’autres pays.
• Toutes les autres marques et marques
déposées appartiennent à leurs
détenteurs respectifs. Dans ce
manuel, les sigles ™ et ® ne sont pas
spécifiés.
AVERTISSEMENT

3FR
FR
Remarques
• Cet unité est uniquement conçu pour l’iPod. Vous ne pouvez pas connecter d’autres
lecteurs audio portables.
• Sony n’assume aucune responsabilité en cas de perte ou d’altération des données
enregistrées sur l’iPod, alors qu’un iPod est raccordé à cette unité.
• Utilisez un adaptateur de socle fourni avec votre iPod. Sinon, vous devrez acheter
séparément un adaptateur de socle compatible de Apple Inc.
• Ce produit a été conçu spécifiquement pour fonctionner avec l’iPod et il a été
certifié comme répondant aux normes de performance Apple.
Modèles iPod compatibles
Les modèles iPod compatibles sont les suivants. Mettez votre iPod à jour
avec le logiciel le plus récent avant de l’utiliser avec le TDM-iP20.
iPod touch 2ème
génération
iPod nano 4ème
génération (vidéo)
iPod touch 1ère
génération
iPod nano 3ème
génération (vidéo)
iPod classic iPod nano
2ème génération
(aluminium)
iPod
5ème génération
(vidéo)
iPod nano
1ère génération
iPod
4ème génération
(écran couleur)
iPod
4ème génération
iPod mini

4FR
Aperçu...................................5
Mise en service
1 : Vérification des pièces
fournies ..............................6
2 : Liste des emplacements des
pièces .................................6
3 : Installation du
TDM-iP20..........................7
Commande de l’unité
Opérations de base ..............10
Informations
supplémentaires
Dépannage...........................11
Précautions ..........................12
Spécifications ......................13
Table des matières

5FR
Vous pouvez bénéficier du contenu audio, vidéo et photo d’un iPod en
connectant cet unité à un système AV à l’aide de l’interface DIGITAL
MEDIA PORT (série DAV Sony, etc.).
• Vous pouvez actionner votre iPod au moyen de ses touches de
commande, des touches de commande du système AV et de la
télécommande fournie avec le système AV (page 10).
• Vous pouvez confirmer les sélections de menu et d’options sur l’écran
de l’iPod pendant le fonctionnement (page 10).
• Vous pouvez également utiliser cette unité comme chargeur de batterie
(page 9).
Remarque
Occasionnellement, l’abréviation DMPORT est utilisée pour désigner DIGITAL
MEDIA PORT.
Aperçu
iPod et TDM-iP20 Système AV

6FR

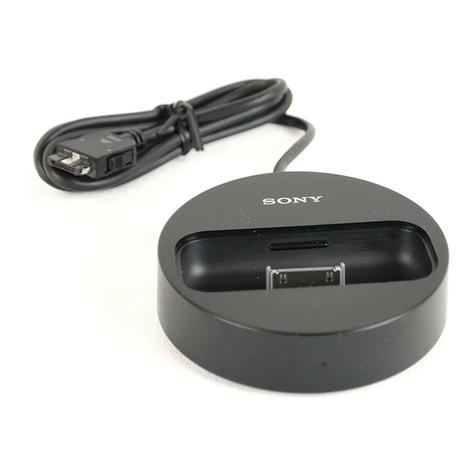

Unité (1)
Mode d’emploi (1)
1Câble DIGITAL MEDIA PORT (page 7)
2Connecteur iPod (page 8)
3Témoin d’alimentation : S’allume en vert lorsque l’unité est sous
tension (page 9).
Mise en service
1 : Vérification des pièces fournies
2 : Liste des emplacements des pièces

7FR
Connectez et placez le TDM-iP20 tel qu’illustré ci-dessous.
Remarques
• Cette unité se met automatiquement sous/hors tension chaque fois que le système
AV connecté (série DAV, etc.) se met sous/hors tension.
• Il se peut que la lecture d’un contenu vidéo soit impossible selon les systèmes AV
connectés. Pour plus d’informations, reportez-vous au mode d’emploi de votre
système AV.
3 : Installation du TDM-iP20
Câble vidéo
(non fourni) Câble DIGITAL
MEDIA PORT
Téléviseur Système AV (Série DAV, série STR Sony, etc.) TDM-iP20
Câble DIGITAL MEDIA PORT
Téléviseur
TDM-iP20
Suite

8FR
Pour connecter/
déconnecter l’unité
Connexion
1Connectez le câble DIGITAL
MEDIA PORT de cette unité à
la prise DIGITAL MEDIA PORT
d’un système AV (série DAV,
etc.). Veillez à ce que le
système AV soit hors tension
avant d’effectuer la connexion.
2Mettez le système AV sous
tension avec une prise
DIGITAL MEDIA PORT
connectée à cette unité, puis
sélectionnez la fonction
DIGITAL MEDIA PORT.
Déconnexion
Avant la déconnexion, mettez le
système AV hors tension.
Pour placer l’iPod sur
l’unité
1Choisissez l’adaptateur de
socle pour iPod qui correspond
à votre iPod.
2Insérez l’adaptateur de socle
dans l’unité.
3Placez l’iPod sur l’unité.
DMPORT
Vers prise DMPORT
Connectez le câble
de sorte que les
deux marques f
soient alignées.
Pour retirer le câble DIGITAL MEDIA
PORT de la prise DMPORT, appuyez sur
les boutons des deux côtés et tirez-le.
