Sony XM-222MK2 User manual

1
SERVICE MANUAL
Canadian Model
AEP Model
UK Model
E Model
XM-222MK2
STEREO POWER AMPLIFIER
Circuit system OTL (output transformerless) circuit Pulse
power supply
Inputs RCA pin jacks
High level input connector
Input level adjustment range
0.3 – 6 V (RCA pin jacks),
0.6 – 12 V (High level input)
Outputs Speaker terminals
Speaker impedance 2 – 8 Ω(stereo)
4 – 8 Ω(when used as a bridging amplifier)
Maximum outputs 100 W ×2 (at 4 Ω)
222 W (BTL, at 4 Ω)
Rated outputs (supply voltage at 14.4V)
35 W ×2 (20 Hz – 20 kHz, 0.04% THD, at 4 Ω)
40 W ×2 (20 Hz – 20 kHz, 0.1% THD, at 2 Ω)
80 W (Monaural) (20 Hz – 20 kHz, 0.1% THD,
at 4 Ω)
Frequency response 5 Hz – 80 kHz ( dB)
Harmonic distortion 0.005% or less (at 1 kHz, 4 Ω, 10 W)
Low-pass filter 80 Hz, –18 dB/oct
Power requirements 12 V DC car battery
(negative ground)
Power supply voltage 10.5 – 16 V
Current drain at rated output : 12A (4 Ω, 35 W ×2)
Remote input : 1.5 mA
Dimensions Approx. 205 ×55 ×158 mm (w/h/d) not incl.
projecting parts and controls
Mass Approx. 1.6 kg not incl. accessories
Supplied accessories Mounting screws (4)
High level input cord (1)
Protection cap (1)
Design and specifications are subject to change without
notice.
SPECIFICATIONS
+0
–3
Ver 1.1 2002. 03
9-873-557-02
2002C0400-1
© 2002. 03
Sony Corporation
e Vehicle Company
Published by Sony Engineering Corporation

2
TABLE OF CONTENTS
1. GENERAL
Connections ............................................................................. 3
2. DISASSEMBLY
2-1. Bottom Plate ........................................................................ 5
2-2. Heat Sink ............................................................................. 6
2-3. Amp Board .......................................................................... 6
3. DIAGRAMS
3-1. Block Diagram .................................................................... 7
3-2. Printed Wiring Board .......................................................... 8
3-3. Schematic Diagram ............................................................. 9
4. EXPLODEDVIEW........................................................... 10
5. ELECTRICAL PARTS LIST......................................... 11
Notes on Chip Component Replacement
•Never reuse a disconnected chip component.
•Notice that the minus side of a tantalum capacitor may be dam-
aged by heat.
XM-222MK2
PROTECTOR OPERATION CHECK
Thermal Protect
1. Short across TH801 with the power on.
2. Verify that the protector is operated and LD801 illuminates red.
3. Verify that the protector is released and LD801 illuminates green
when the short is removed.
4. Likewise, perform items 1 to 3 for TH802.
Over Current Protect
1. Short between the positive and negative sides of the speaker
output terminal CN802 with the power on.
(Perform this shorting for each channel on L and R.)
2. Verify that the protector is operated and LD801 illuminates red.
3. Verify that the protector is not released and LD801 remains red
even when the short is removed.
4. Verify that the protector is released and LD801 illuminates green
when the power is turned off and then on again.
Offset Protect
1. Short between the +12V terminal of CN801 and the BTL+ or
BTL– of the speaker output terminal CN802.
(Short between +12V terminal and BTL+ and between +12V
terminal and BTL–.)
2. Verify that the protector is operated and LD801 illuminates red.
3. Verify that the protector is not released and LD801 remains red
even when the short is removed.
4. Verify that the protector is released and LD801 illuminates green
when the power is turned off and then on again.
Chassis Short Protect
1. Short between the +12V terminal of CN801 and the chassis with
the power on.
2. Verify that the pilot lamp PL801 goes on.
3. Verify that PL801 goes off when the short is removed.
SAFETY-RELATED COMPONENT WARNING!!
COMPONENTS IDENTIFIED BY MARK 0OR DOTTED LINE
WITH MARK 0ON THE SCHEMATIC DIAGRAMS AND IN
THE PARTS LIST ARE CRITICAL TO SAFE OPERATION.
REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE
PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR
IN SUPPLEMENTS PUBLISHED BY SONY.
ATTENTION AU COMPOSANT AYANT RAPPORT
À LA SÉCURITÉ!!
LES COMPOSANTS IDENTIFIÉS PAR UNE MARQUE 0SUR LES
DIAGRAMMESSCHÉMATIQUESET LA LISTE DESPIÈCES SONT
CRITIQUES POUR LA SÉCURITÉ DE FONCTIONNEMENT. NE
REMPLACER CES COMPOSANTS QUE PAR DES PIÈCES SONY
DONT LES NUMÉROS SONT DONNÉS DANS CE MANUEL OU
DANS LES SUPPLÉMENTS PUBLIÉS PAR SONY.
Ver 1.1

3
XM-222MK2

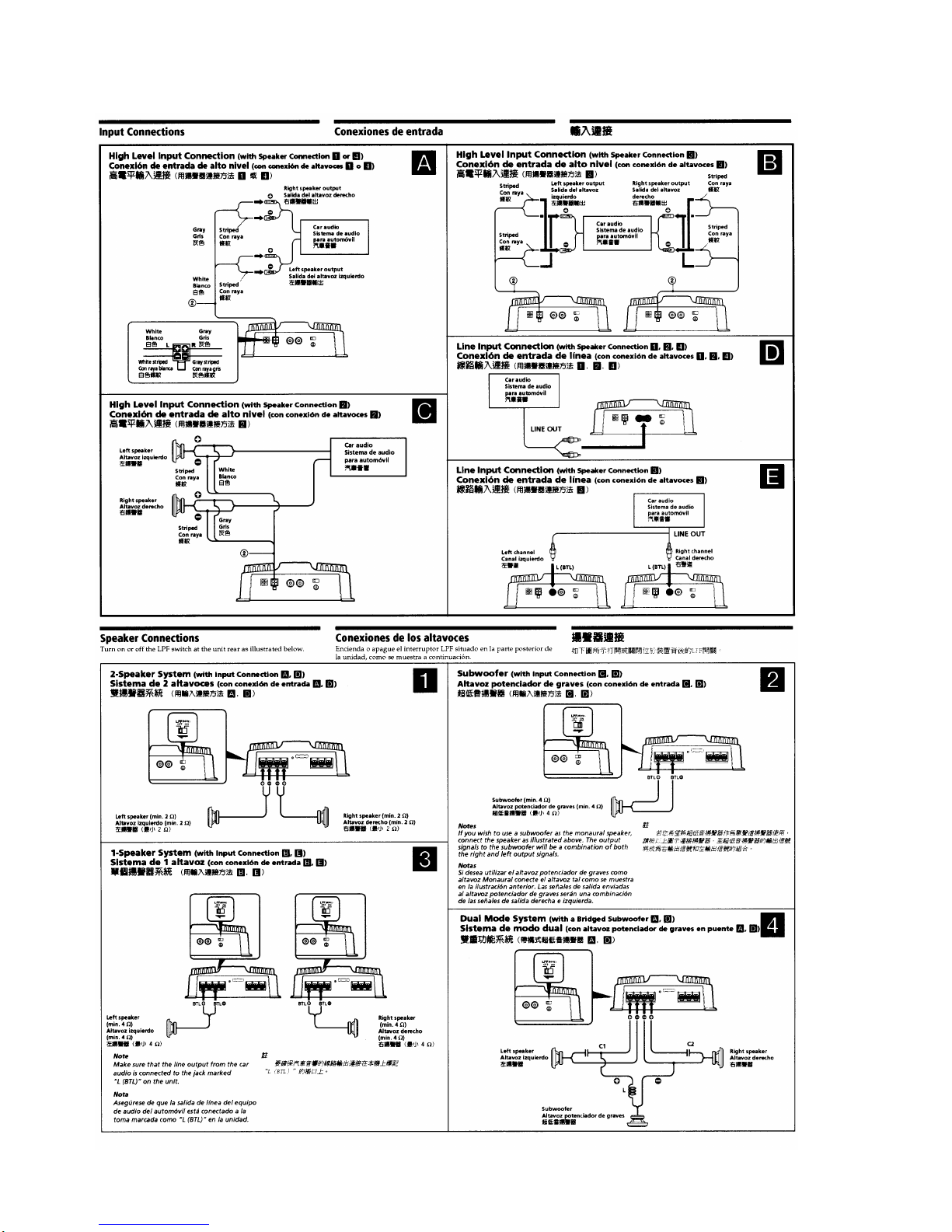

SECTION 1
GENERAL This section is extracted
from instruction manual.

4
XM-222MK2

5
XM-222MK2

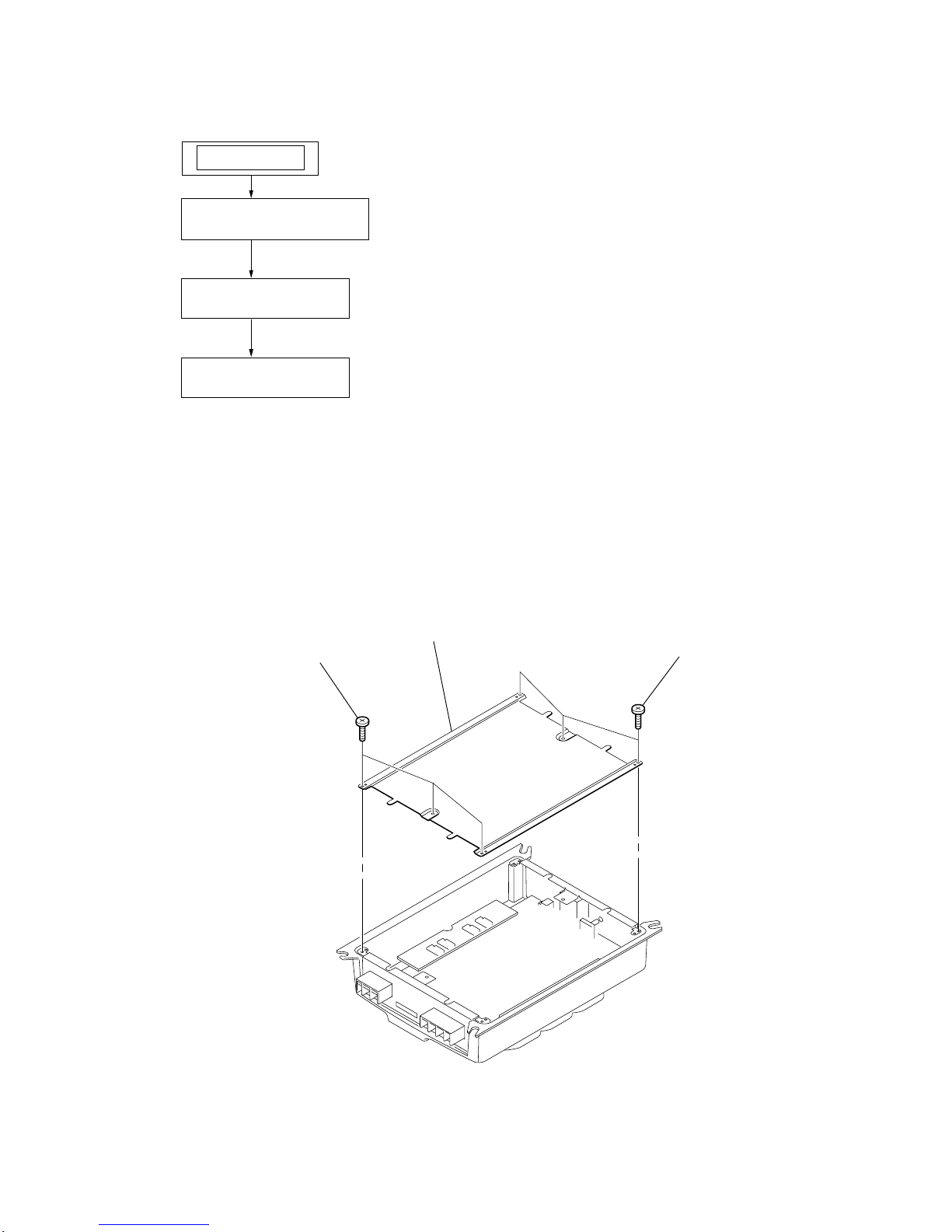

SECTION 2
DISASSEMBLY
2-1. BOTTOM PLATE
(Page 5)
2-2. HEAT SINK
(Page 6)
SET
2-3. AMP BOARD
(Page 6)
Note : This set can be disassemble according to the following sequence.
Note : Follow the disassembly procedure in the numerical order given.
2-1. BOTTOM PLATE
1
BTP 3x6
2
BTP 3x6
3
bottom plate

6
XM-222MK2
2-2. HEAT SINK
2-3. AMP BOARD
1
BVTP 3x8
3
AMP board
4
heat sink
2
BVTP 3x8
1
BVTP 3x8
2
rear panel
3
BVTP 3x8
4
front panel
5
AMP board

77
XM-222MK2
3-1. BLOCK DIAGRAM
SECTION 3
DIAGRAMS
DIFFERENTIAL
AMP
Q102
DRIVE AMP
Q104
S801-1
LPF
(80Hz)
DRIVE AMP
Q108
DIFFERENTIAL
AMP
Q103
DRIVE AMP
Q105
DRIVE AMP
Q109
POWER AMP
Q110
POWER AMP
Q111
BIAS
Q106,107
7
DIFFERENTIAL
AMP
Q202
DRIVE AMP
Q204
SWITCH
Q201
MUTE
Q851
DRIVE AMP
Q208
DIFFERENTIAL
AMP
Q203
DRIVE AMP
Q205
DC DET
IC851
DRIVE AMP
Q209
POWER AMP
Q210
POWER AMP
Q211
OVERLOAD
DET
Q212
POWER/
PROTECTOR
LD801
1
4 2
12
1
3
16
13 14
B+
SWITCH
Q902
POWER
ON/OFF
Q901
15V REG
Q951,952,
D953
INVERTER
Q903
INVERTER
Q904
3
2
7
5
CN802
SPEAKER
OUT
CN801
BIAS
Q206,207
9
10 LED
DRIVE
Q803
TH801
D802
TH802
3
2
6
5
6
ON
OFF
S801-2
LPF
(80Hz)
ON
OFF
PRE AMP
IC801 (1/2)
PRE AMP
IC801 (2/2)
LPF
IC802 (1/2) GAIN CONTROL
AMP
IC803 (1/2)
GAIN CONTROL
AMP
IC803 (2/2)
VR801-1
LEVEL
CNJ802
LPF
IC802 (2/2)
B+
(14.6V)
B-
(-14.6V)
B+
(26.2V)
B-
(-26.2V)
DC-DC CONVERTER
TRANSFORMER
T901
RECT
D951,952
2
15
ERROR
ERROR
DC-DC CONVERTER
IC901
THERMAL
Q801
F901
20A
+12V
HI LEVEL
INPUT
REM
GND
L
LR
R
BTL
-2
R
-1
L (BTL)
OFFSET
DET
Q852,853
OVERLOAD
DET
Q112
1
-2
-1
CNJ801
7
SWITCH
Q101
3 1
5
VR801-2
LEVEL
PROTECTOR
Q802
-15V REG
Q953,954,
D954
• Signal path
: AUDIO

88
XM-222MK2

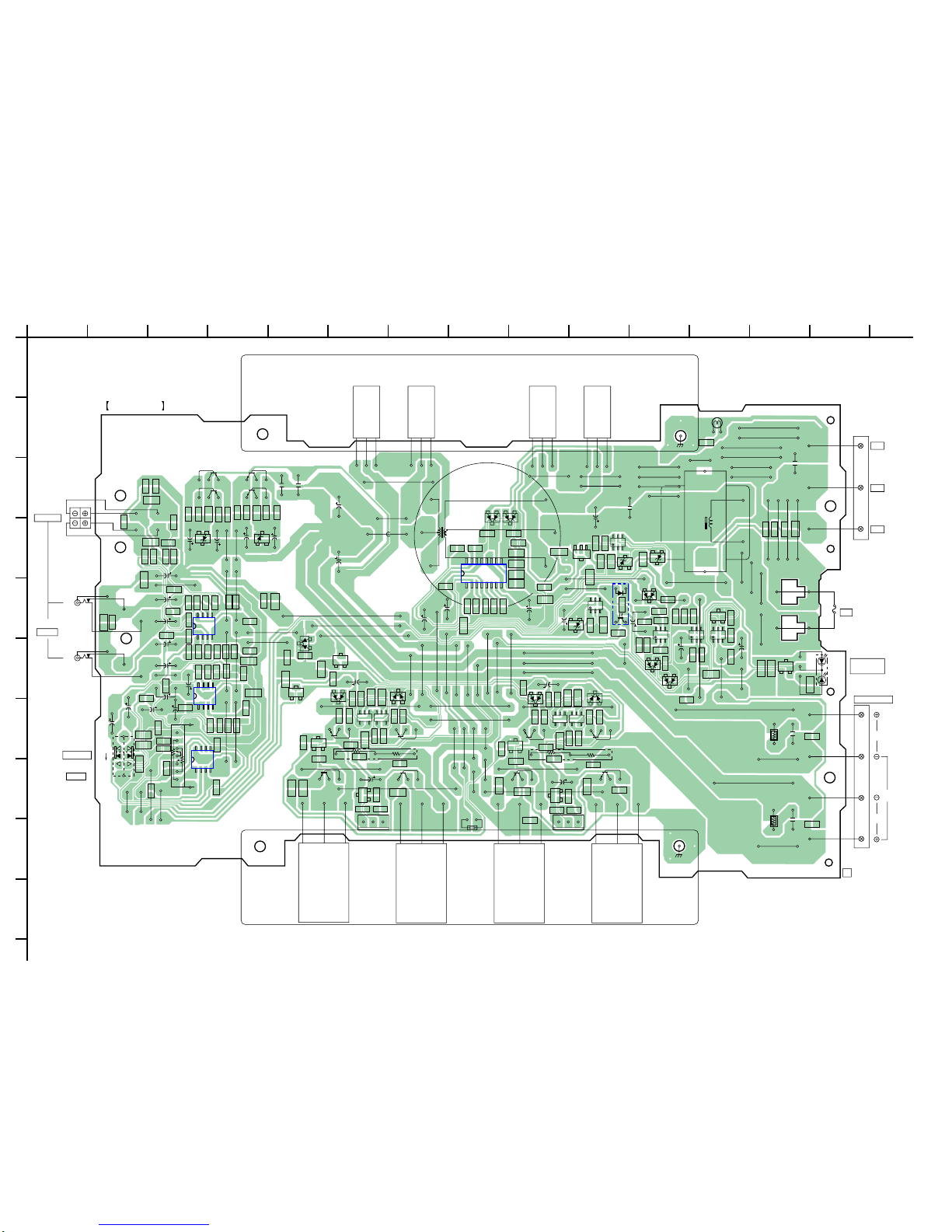

3-2. PRINTED WIRING BOARD • Refer to page 10 for Semiconductor Location and Common Note on Printed Wiring Boards.
1
A
B
C
D
E
F
G
H
I
J
2 3 4 5 6 7 8 9 10 11 12 13 14 15
TH801
R915
R916
R918
R919
JR3
R917
R913 R914
R920
R905
JR1
R906
R907
IC851
R904
C908
C907
C901
C216
C116
R135 R235 R903
L901
R902
C902
R901
R862
Q203 Q202 Q103 Q102
Q801 Q802
Q853
Q901
Q851
JR2
R852
R808
R807
C803
R801
C801
JR14
R121
R115
R118
R116
R113
C114
C113
R133
R224
R233
JR13
R206
R207
C207
R110
C208
R204
C205
R201
C203
C204
R203 R202
C853
R238
R105
C108
R855
C959
R104
C105
R102
C219
C119
C220
R139
C217
C120
C117
C118
R957
R958
R960
R956
R959
R954
R952
R953
R951
R955
C103
C104
R103
C107
R107
R106
JR6
R210
R208
C111
C211
C213
R218
R216
R215
R221
R213
JR5
R212
R231
C214
R124
JR4
R131
R809
R810
R858 R856 R857
R805
R854
R804
R814
R806
C805
D802
D902
D901
R803
R802
R859
R236
R136
JW30
1-684-681- 11
R120
R119
R130
R222
R229
R228
R219
R230
R211
IC803
IC801
IC802
IC901
R111
VR801
VR801
LEVEL S801
R205
C854
C212
C201
C209
C109
C202
C101
C102
C956
C957
C953
C954
C958
C955
C858
Q953 Q951
Q954 Q952
C951 C952
C106
C206
C210
C110
R138
C218
R101
85
14
85
14
85
14
R239
R853
C855
R108
R220
Q212
D201
B C E
B C E
B C E
D953D954
Q201
Q101
Q852
B C E
Q803
LD801
F901
20A
CNJ801
INPUT
S801
LPF(80Hz)
CNJ802
HI LEVEL
GND
CN801
+12V
REM
SPEAKER OUT
CN802
POWER/
PROTECTOR
LD801
B C E
Q902
E C B
D904 D903
D851
D801
D803
D102
B C E
Q107
B C E
Q207
D101
B C E
Q112
Q105
Q104
Q108
R128
Q109
Q111
Q106
Q110
TH802
Q210
Q211
Q209
Q208
Q206
Q205 Q204
JW37
JW36
JW33
JW27
JW28
JW29
JW25
JW20
JW32
JW31
JW34
JW35
JW38
JW60
JW47
JW58 JW48
JW54
JW70
JW55
JW56
JW57
L951
JW67
JW66
JW61
JW79
JW80
JW62
JW76
JW75
JW78
JW77
JW84
JW83
JW82
JW81
JW74
JW72
JW71
JW73
JW69
JW46
JW45
JW44
JW43
JW42
JW41
JW26
JW24
JW23
JW22
JW21
JW19 JW16
JW17
JW18
JW10
JW9
JW8
JW7
JW40
JW39
JW53
JW51
JW49
JW50
JW52
JW59
D852
D202
R223 R123 R122
C857
C115
C112
C851
C804
C852
C802
C905
C904
C903
C215
R129
C856
R909
R912
C909
R911
C906
R910
JW65 JW63
JW12
JW13
JW14
JW15
JW6
JW5
JW4
JW3
JW11
PL801
JW2
JW1
JW64
D952 D951 Q903 Q904
18
16 9
R237
R137
R961
R860
R861
R112
R209
-1
L
-2
R
R109
JR9
JR10
JR11
R225
R227
R226
R232
R127
R125
JR12
JR8
R214
R217
R851
JR7
R811
R812
R114
R117
R132
R126
R813
-1 -2
OFF
ON
BCE
KAK AKA SDG SDG
BCEBCE
BCE BCE BCE
G
R
R
L
BTL
T901
DC-DC CONVERTER
TRANSFORMER
L
R
AMP BOARD
-1
L
(BTL)
-2
R

99
XM-222MK2
3-3. SCHEMATIC DIAGRAM •Refer to page 10 for IC Block Diagram and Common Note on Schematic Diagrams.
C119
C120
C219
C220
R138
R139
R239
R238
C117
C118
C218
C217
R137
R237
C858
C101
C201
C202
C106
C206
C853 C105
C205
C103
C203
C854
C855
C104
C204
C107
C108
C208
C207
C111
C211
R861 R860
R101
R102
R201
R202
R103
R104
R204
R203
R106 R107 R105
R108 R110 R111R109
R112
R113
R213
R211
R212
R210R209R208
R205
R207R206
Q101
Q201
C102
S801
Q107
Q108
Q109
Q110
Q111
Q112
R115 R117 D102 R121
C114
R120
R119
R114 R116 D101
C113
R122
R123
R124
C115
R125
R126
R127
R129
R130
R133
R118
Q105
Q104
Q102
Q103
C112 R131 R132
R215
R214 R216
Q202
D201
C213
R218
Q204
R219
C214
R220
Q205
R217
D202
C212 R231
R221
R232
R223
R222
R224 Q207
C215
R225
Q208
R226
Q210
R229
R233
Q212
R230
R227 Q211
Q209
R915
R918
R916
R919
R917
R920
D903
D904
C907
C908
C951
C952
C953
C954
R951
R956
R952 R953
R957 R958
C955
C956
D953
D954
C957
C958
R954 R955
R959 R960
Q852
R856
R857
C852 R858
R851
R852
R853
R854
D852
D851
Q853
Q851
R901 R902
R903 R904
Q901
D901
R905
R906
D902
R862
Q902
C801 R801
R803 R814
R802
D803
D801
R804
IC901
R913 R912
C909
R914
R909
C903
C905
R910
D802
TH801 TH802
R805
R806
R808
R807
C803
R809
R810 R811
R812
Q803
R813
LD801R859
C116
C216
R235
R236 R136
R135
C805
PL801
R855
C901
R961 C959
CNJ802
CNJ801
IC801 (1/2)
IC801 (2/2)
IC802 (1/2)
IC802 (2/2)
IC803 (1/2)
IC803 (2/2)
VR801
C856
C857
R128
CN802
Q106
Q206Q203
Q951 Q952
Q953 Q954
D952
Q903
Q904
D951
T901
IC851
Q802
C906
R911
CN801
Q801
R907
F901
C902
R228
C109
C110
C210
C209
L951
C851
C802
C904
C804
L901
IC B/D
•Waveform
IC901 5
11V/DIV, 5µsec/DIV
15µsec
3.4Vp-p

10 10
XM-222MK2
IC901 µPC494GS-T1
16 15 14 13 12 11 10 9
1 2 3 4 5 6 7 8
OSC
REF. REG.
ERROR
ERROR
0.1V
• IC Block Diagram
•Semiconductor
Location THIS NOTE IS COMMON FOR PRINTEDWIRING
BOARDS AND SCHEMATIC DIAGRAMS.
(In addition to this, the necessary note is
printed in each block.)
for schematic diagram:
•All capacitors are in µF unless otherwise noted. pF: µµF
50 WV or less are not indicated except for electrolytics
and tantalums.
•All resistors are in Ωand 1/4W or less unless otherwise
specified.
•2: nonflammable resistor.
•A: B+ Line.
•B: B– Line.
•Power voltage isdc 14.4Vand fedwithregulated dcpower
supply from +12V and REM terminals.
•Voltage is dc with respect to ground under no-signal
condition.
•Voltagesaretaken with aVOM(Input impedance10 MΩ).
Voltage variations may be noted due to normal produc-
tion tolerances.
•Waveforms are taken with a oscilloscope.
Voltage variations may be noted due to normal produc-
tion tolerances.
•Circled numbers refer to waveforms.
•Signal path.
F: AUDIO
for printed wiring boards:
•X: parts extracted from the component side.
•: Pattern from the side which enables seeing.
D101 G-10
D102 G-9
D201 G-7
D202 G-6
D801 F-11
D802 E-11
D803 F-11
D851 E-10
D852 F-5
D901 D-10
D902 D-11
D903 D-9
D904 D-8
D951 B-7
D952 B-6
D953 D-4
D954 D-3
IC801 E-3
IC802 F-3
IC803 H-3
IC851 E-10
IC901 D-8
LD801 F-14
Q101 F-6
Q102 G-10
Q103 G-9
Q104 G-10
Q105 G-9
Q106 I-10
Q107 H-9
Q108 H-10
Q109 H-9
Q110 J-10
Q111 J-9
Q112 G-9
Q201 G-5
Q202 G-6
Q203 G-6
Q204 G-7
Q205 G-6
Q206 I-6
Q207 H-6
Q208 H-7
Q209 H-6
Q210 J-7
Q211 J-6
Q212 G-5
Q801 E-11
Q802 E-12
Q803 F-13
Q851 E-10
Q852 E-12
Q853 E-12
Q901 D-10
Q902 D-10
Q903 B-9
Q904 B-10
Q951 C-4
Q952 C-4
Q953 C-4
Q954 C-4
Ref.No. Location
SECTION 4
EXPLODEDVIEW
NOTE:
•The mechanical parts with no reference
number in the exploded views are not supplied.
•Items marked “*” are not stocked since
they are seldom required for routine service.
Some delay should be anticipated
when ordering these items.
•Color Indication of Appearance Parts
Example :
KNOB, BALANCE (WHITE) ... (RED)
Parts Color Cabinet’s Color
•Accessories are given in the last of this parts list.
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
RR
13-240-641-01 PLATE, BOTTOM
23-238-672-01 PANEL, FRONT
33-238-671-01 HEAT SINK (CHINESE MADE)
33-238-671-11 HEAT SINK (JAPAN MADE)
43-238-673-01 PANEL, REAR
5A-3274-223-A AMP BOARD, COMPLETE
67-685-646-79 SCREW +BVTP 3X8 TYPE2 IT-3
77-685-545-14 SCREW +BTP 3X6 TYPE2 N-S
83-240-642-01 HEAT SINK (SUB 2CH)
93-225-183-01 SCREW (+PSW.TT.3XL)
10 3-225-184-01 SCREW (+PS.TT.3X6)
11 3-912-432-01 SCREW (+–B)
0F901 1-532-732-11 FUSE (BLADE TYPE) (AUTO FUSE) 20A
The components identified by
mark 0or dotted line with mark.
0are critical for safety.
Replace only with part number
specified.
Les composants identifiés par une
marque 0sont critiques pour
la sécurité.
Ne les remplacer que par une piéce
portant le numéro spécifié.
1
2
3
4
5
7
7
10
11 10
9
F901
86
6
6
8
9
6
11
Note:
The components identi-
fied by mark 0or dotted
linewith mark 0are criti-
cal for safety.
Replace only with part
number specified.
Note:
Lescomposants identifiés par
une marque 0sont critiques
pour la sécurité.
Ne les remplacer que par une
piéce portant le numéro
spécifié.
Ver 1.1

11
XM-222MK2
SECTION 5
ELECTRICAL PARTS LIST
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
AMP
NOTE:
•Due to standardization, replacements in
the parts list may be different from the
parts specified in the diagrams or the
components used on the set.
•RESISTORS
All resistors are in ohms.
METAL:Metal-film resistor.
METAL OXIDE: Metal oxide-film resistor.
F:nonflammable
•Items marked “*” are not stocked since
they are seldom required for routine service.
Some delay should be anticipated
when ordering these items.
• SEMICONDUCTORS
In each case, u : µ, for example:
uA.. : µA.. uPA.. : µPA..
uPB.. : µPB.. uPC.. : µPC.. uPD.. : µPD..
•CAPACITORS
uF : µF
•COILS
uH : µH
A-3274-223-A AMP BOARD, COMPLETE
*********************
1-537-479-11 TERMINAL
3-225-183-01 SCREW (+PSW.TT.3XL)
3-225-184-01 SCREW (+PS.TT.3X6)
3-240-642-01 HEAT SINK (SUB 2CH)
3-912-432-01 SCREW (+–B)
< CAPACITOR >
C101 1-126-963-11 ELECT 4.7uF 20% 50V
C102 1-126-963-11 ELECT 4.7uF 20% 50V
C103 1-162-923-11 CERAMIC CHIP 47PF 5% 50V
C104 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C105 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C106 1-126-963-11 ELECT 4.7uF 20% 50V
C107 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V
C108 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V
C109 1-128-551-11 ELECT 22uF 20% 25V
C110 1-128-551-11 ELECT 22uF 20% 25V
C111 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C112 1-126-933-11 ELECT 100uF 20% 16V
C113 1-162-923-11 CERAMIC CHIP 47PF 5% 50V
C114 1-162-923-11 CERAMIC CHIP 47PF 5% 50V
C115 1-126-960-11 ELECT 1uF 20% 50V
C116 1-136-161-00 FILM 0.047uF 5% 50V
C117 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C118 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C119 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V
C120 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V
C201 1-126-963-11 ELECT 4.7uF 20% 50V
C202 1-126-963-11 ELECT 4.7uF 20% 50V
C203 1-162-923-11 CERAMIC CHIP 47PF 5% 50V
C204 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C205 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C206 1-126-963-11 ELECT 4.7uF 20% 50V
C207 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V
C208 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V
C209 1-128-551-11 ELECT 22uF 20% 25V
C210 1-128-551-11 ELECT 22uF 20% 25V
C211 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C212 1-126-933-11 ELECT 100uF 20% 16V
C213 1-162-923-11 CERAMIC CHIP 47PF 5% 50V
C214 1-162-923-11 CERAMIC CHIP 47PF 5% 50V
C215 1-126-960-11 ELECT 1uF 20% 50V
C216 1-136-161-00 FILM 0.047uF 5% 50V
C217 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C218 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C219 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V
C220 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V
C801 1-163-021-00 CERAMIC CHIP 0.01uF 10% 50V
C802 1-128-551-11 ELECT 22uF 20% 25V
C803 1-164-315-11 CERAMIC CHIP 470PF 5% 50V
C804 1-128-551-11 ELECT 22uF 20% 25V
C805 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C851 1-128-551-11 ELECT 22uF 20% 25V
C852 1-126-947-11 ELECT 47uF 20% 16V
C853 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V
C854 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C855 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C856 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V
C857 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V
C858 1-126-934-11 ELECT 220uF 20% 16V
C901 1-137-194-81 FILM 0.47uF 5% 50V
C902 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V
C903 1-126-947-11 ELECT 47uF 20% 16V
C904 1-128-551-11 ELECT 22uF 20% 25V
C905 1-126-933-11 ELECT 100uF 20% 16V
C906 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V
C907 1-136-161-00 FILM 0.047uF 5% 50V
C908 1-131-731-11 ELECT 2200uF 20% 16V
C909 1-163-021-00 CERAMIC CHIP 0.01uF 10% 50V
C951 1-165-949-11 ELECT 1500uF 35V
C952 1-165-949-11 ELECT 1500uF 35V
C953 1-136-165-00 FILM 0.1uF 5% 50V
C954 1-136-165-00 FILM 0.1uF 5% 50V
C955 1-126-963-11 ELECT 4.7uF 20% 50V
C956 1-126-963-11 ELECT 4.7uF 20% 50V
C957 1-126-933-11 ELECT 100uF 20% 16V
C958 1-126-933-11 ELECT 100uF 20% 16V
C959 1-164-156-11 CERAMIC CHIP 0.1uF 25V
< TERMINAL BOARD >
CN801 1-537-477-11 TERMINAL BOARD (3P) (REM,+12V,GND)
CN802 1-537-478-11 TERMINAL BOARD (4P) (SPEAKER OUT)
< JACK >
CNJ801 1-770-068-82 JACK, PIN 2P (INPUT)
The components identified by
mark 0or dotted line with mark
0are critical for safety.
Replace only with part number
specified.
Les composants identifiés par une
marque 0sont critiques pour
la sécurité.
Ne les remplacer que par une piéce
portant le numéro spécifié.
When indicating parts by reference
number, please include the board.
Ver 1.1

12
XM-222MK2
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
< CONNECTOR >
*CNJ802 1-691-785-11 PIN, CONNECTOR (PC BOARD) 4P (HI LEVEL
(INPUT))
< DIODE >
D101 8-719-801-78 DIODE 1SS184
D102 8-719-801-78 DIODE 1SS184
D201 8-719-801-78 DIODE 1SS184
D202 8-719-801-78 DIODE 1SS184
D801 8-719-801-78 DIODE 1SS184
D802 8-719-801-78 DIODE 1SS184
D803 8-719-801-78 DIODE 1SS184
D851 8-719-025-34 DIODE 02CZ6.8-TE85L
D852 8-719-801-78 DIODE 1SS184
D901 8-719-025-50 DIODE 02CZ16-TE85L
D902 8-719-025-34 DIODE 02CZ6.8-TE85L
D903 8-719-801-78 DIODE 1SS184
D904 8-719-801-78 DIODE 1SS184
D951 6-500-209-01 DIODE FCH08A15
D952 6-500-210-01 DIODE FRH08A15
D953 8-719-025-49 DIODE 02CZ15-TE85L
D954 8-719-025-49 DIODE 02CZ15-TE85L
< FUSE >
0F901 1-532-732-11 FUSE (BLADE TYPE) (AUTO FUSE) 20A
< IC >
IC801 8-759-710-28 IC NJM4565M-A
IC802 8-759-710-28 IC NJM4565M-A
IC803 8-759-710-28 IC NJM4565M-A
IC901 8-759-144-88 IC uPC494GS
< PHOTO COUPLER >
IC851 8-719-156-72 PHOTO COUPLER PS2501-1-K
< JUMPER RESISTOR >
JR1 1-216-864-11 METAL CHIP 0 5% 1/16W
JR2 1-216-864-11 METAL CHIP 0 5% 1/16W
JR3 1-216-864-11 METAL CHIP 0 5% 1/16W
JR4 1-216-864-11 METAL CHIP 0 5% 1/16W
JR5 1-216-864-11 METAL CHIP 0 5% 1/16W
JR6 1-216-864-11 METAL CHIP 0 5% 1/16W
JR7 1-216-296-11 SHORT 0
JR8 1-216-296-11 SHORT 0
JR9 1-216-296-11 SHORT 0
JR10 1-216-296-11 SHORT 0
JR11 1-216-296-11 SHORT 0
JR12 1-216-296-11 SHORT 0
JR13 1-216-864-11 METAL CHIP 0 5% 1/16W
JR14 1-216-864-11 METAL CHIP 0 5% 1/16W
< COIL >
L901 1-428-975-11 COIL, CHOKE 157uH
L951 1-410-396-41 INDUCTOR, FERRITE BEAD 0.45uH
< DIODE >
LD801 8-719-076-62 LED GL5ED60 (POWER/PROTECTOR)
< PILOT LAMP >
PL801 1-517-156-11 LAMP, PILOT
< TRANSISTOR >
Q101 8-729-202-38 TRANSISTOR 2SC3326N-A
Q102 8-729-014-86 TRANSISTOR 2SC4207-YGR-TE85L
Q103 8-729-232-66 TRANSISTOR 2SA1618-Y
Q104 8-729-140-82 TRANSISTOR 2SA988-PAFAEA
Q105 8-729-140-84 TRANSISTOR 2SC1841-PAFAEA
Q106 8-729-902-11 TRANSISTOR 2SC2021-Q
Q107 8-729-230-46 TRANSISTOR 2SA1162-YG
Q108 8-729-020-80 TRANSISTOR 2SC2235-O/Y(TPE6)
Q109 8-729-232-32 TRANSISTOR 2SA965
Q110 8-729-024-79 TRANSISTOR 2SC5100-P
Q111 8-729-024-76 TRANSISTOR 2SA1908-P
Q112 8-729-230-49 TRANSISTOR 2SC2712-YG
Q201 8-729-202-38 TRANSISTOR 2SC3326N-A
Q202 8-729-014-86 TRANSISTOR 2SC4207-YGR-TE85L
Q203 8-729-232-66 TRANSISTOR 2SA1618-Y
Q204 8-729-140-82 TRANSISTOR 2SA988-PAFAEA
Q205 8-729-140-84 TRANSISTOR 2SC1841-PAFAEA
Q206 8-729-902-11 TRANSISTOR 2SC2021-Q
Q207 8-729-230-46 TRANSISTOR 2SA1162-YG
Q208 8-729-020-80 TRANSISTOR 2SC2235-O/Y(TPE6)
Q209 8-729-232-32 TRANSISTOR 2SA965
Q210 8-729-024-79 TRANSISTOR 2SC5100-P
Q211 8-729-024-76 TRANSISTOR 2SA1908-P
Q212 8-729-230-49 TRANSISTOR 2SC2712-YG
Q801 8-729-049-77 TRANSISTOR HN1B01F-GR(T5LSONY)
Q802 8-729-049-77 TRANSISTOR HN1B01F-GR(T5LSONY)
Q803 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q851 8-729-049-77 TRANSISTOR HN1B01F-GR(T5LSONY)
Q852 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q853 8-729-049-77 TRANSISTOR HN1B01F-GR(T5LSONY)
Q901 8-729-049-77 TRANSISTOR HN1B01F-GR(T5LSONY)
Q902 8-729-106-60 TRANSISTOR 2SB1115A
Q903 8-729-051-97 FET 2SK2420T
Q904 8-729-051-97 FET 2SK2420T
Q951 8-729-281-53 TRANSISTOR 2SC1815-GR
Q952 8-729-281-53 TRANSISTOR 2SC1815-GR
Q953 8-729-201-53 TRANSISTOR 2SA1015-GR
Q954 8-729-201-53 TRANSISTOR 2SA1015-GR
AMP
The components identified by
mark 0or dotted line with mark
0are critical for safety.
Replace only with part number
specified.
Les composants identifiés par une
marque 0sont critiques pour la
sécurité.
Nelesremplacerque par une piéce
portant le numéro spécifié.
Ver 1.1

13
XM-222MK2
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
< RESISTOR >
R101 1-216-837-11 METAL CHIP 22K 5% 1/16W
R102 1-216-837-11 METAL CHIP 22K 5% 1/16W
R103 1-218-867-11 RES-CHIP 6.8K 5% 1/10W
R104 1-218-867-11 RES-CHIP 6.8K 5% 1/10W
R105 1-216-816-11 METAL CHIP 390 5% 1/16W
R106 1-216-841-11 METAL CHIP 47K 5% 1/16W
R107 1-216-841-11 METAL CHIP 47K 5% 1/16W
R108 1-216-841-11 METAL CHIP 47K 5% 1/16W
R109 1-216-238-00 RES-CHIP 47K 5% 1/8W
R110 1-216-829-11 METAL CHIP 4.7K 5% 1/16W
R111 1-218-482-11 RES-CHIP 430 5% 1/10W
R112 1-216-222-00 RES-CHIP 10K 5% 1/8W
R113 1-216-829-11 METAL CHIP 4.7K 5% 1/16W
R114 1-216-234-00 RES-CHIP 33K 5% 1/8W
R115 1-216-823-11 METAL CHIP 1.5K 5% 1/16W
R116 1-216-823-11 METAL CHIP 1.5K 5% 1/16W
R117 1-216-234-00 RES-CHIP 33K 5% 1/8W
R118 1-216-809-11 METAL CHIP 100 5% 1/16W
R119 1-216-845-11 METAL CHIP 100K 5% 1/16W
R120 1-216-845-11 METAL CHIP 100K 5% 1/16W
R121 1-216-809-11 METAL CHIP 100 5% 1/16W
R122 1-216-820-11 METAL CHIP 820 5% 1/16W
R123 1-216-814-11 METAL CHIP 270 5% 1/16W
R124 1-216-829-11 METAL CHIP 4.7K 5% 1/16W
R125 1-216-182-00 RES-CHIP 220 5% 1/8W
R126 1-216-150-00 RES-CHIP 10 5% 1/8W
R127 1-216-150-00 RES-CHIP 10 5% 1/8W
R128 1-205-991-11 METAL 0.1X2 10% 5W
R129 1-216-821-11 METAL CHIP 1K 5% 1/16W
R130 1-216-821-11 METAL CHIP 1K 5% 1/16W
R131 1-216-823-11 METAL CHIP 1.5K 5% 1/16W
R132 1-216-222-00 RES-CHIP 10K 5% 1/8W
R133 1-216-833-11 METAL CHIP 10K 5% 1/16W
R135 1-215-857-31 METAL OXIDE 10 5% 1W F
R136 1-216-853-11 METAL CHIP 470K 5% 1/16W
R137 1-216-206-00 RES-CHIP 2.2K 5% 1/8W
R138 1-216-841-11 METAL CHIP 47K 5% 1/16W
R139 1-216-841-11 METAL CHIP 47K 5% 1/16W
R201 1-216-837-11 METAL CHIP 22K 5% 1/16W
R202 1-216-837-11 METAL CHIP 22K 5% 1/16W
R203 1-218-867-11 RES-CHIP 6.8K 5% 1/10W
R204 1-218-867-11 RES-CHIP 6.8K 5% 1/10W
R205 1-216-816-11 METAL CHIP 390 5% 1/16W
R206 1-216-841-11 METAL CHIP 47K 5% 1/16W
R207 1-216-841-11 METAL CHIP 47K 5% 1/16W
R208 1-216-841-11 METAL CHIP 47K 5% 1/16W
R209 1-216-238-00 RES-CHIP 47K 5% 1/8W
R210 1-216-829-11 METAL CHIP 4.7K 5% 1/16W
R211 1-218-482-11 RES-CHIP 430 5% 1/10W
R212 1-216-222-00 RES-CHIP 10K 5% 1/8W
R213 1-216-829-11 METAL CHIP 4.7K 5% 1/16W
R214 1-216-234-00 RES-CHIP 33K 5% 1/8W
R215 1-216-823-11 METAL CHIP 1.5K 5% 1/16W
R216 1-216-823-11 METAL CHIP 1.5K 5% 1/16W
R217 1-216-234-00 RES-CHIP 33K 5% 1/8W
R218 1-216-809-11 METAL CHIP 100 5% 1/16W
R219 1-216-845-11 METAL CHIP 100K 5% 1/16W
R220 1-216-845-11 METAL CHIP 100K 5% 1/16W
R221 1-216-809-11 METAL CHIP 100 5% 1/16W
R222 1-216-820-11 METAL CHIP 820 5% 1/16W
R223 1-216-814-11 METAL CHIP 270 5% 1/16W
R224 1-216-829-11 METAL CHIP 4.7K 5% 1/16W
R225 1-216-182-00 RES-CHIP 220 5% 1/8W
R226 1-216-150-00 RES-CHIP 10 5% 1/8W
R227 1-216-150-00 RES-CHIP 10 5% 1/8W
R228 1-205-991-11 METAL 0.1X2 10% 5W
R229 1-216-821-11 METAL CHIP 1K 5% 1/16W
R230 1-216-821-11 METAL CHIP 1K 5% 1/16W
R231 1-216-823-11 METAL CHIP 1.5K 5% 1/16W
R232 1-216-222-00 RES-CHIP 10K 5% 1/8W
R233 1-216-833-11 METAL CHIP 10K 5% 1/16W
R235 1-215-857-31 METAL OXIDE 10 5% 1W F
R236 1-216-853-11 METAL CHIP 470K 5% 1/16W
R237 1-216-206-00 RES-CHIP 2.2K 5% 1/8W
R238 1-216-841-11 METAL CHIP 47K 5% 1/16W
R239 1-216-841-11 METAL CHIP 47K 5% 1/16W
R801 1-216-833-11 METAL CHIP 10K 5% 1/16W
R802 1-216-833-11 METAL CHIP 10K 5% 1/16W
R803 1-216-829-11 METAL CHIP 4.7K 5% 1/16W
R804 1-216-837-11 METAL CHIP 22K 5% 1/16W
R805 1-216-819-11 METAL CHIP 680 5% 1/16W
R806 1-216-821-11 METAL CHIP 1K 5% 1/16W
R807 1-216-833-11 METAL CHIP 10K 5% 1/16W
R808 1-216-833-11 METAL CHIP 10K 5% 1/16W
R809 1-216-833-11 METAL CHIP 10K 5% 1/16W
R810 1-216-829-11 METAL CHIP 4.7K 5% 1/16W
R811 1-216-206-00 RES-CHIP 2.2K 5% 1/8W
R812 1-216-206-00 RES-CHIP 2.2K 5% 1/8W
R813 1-216-202-00 RES-CHIP 1.5K 5% 1/8W
R814 1-216-821-11 METAL CHIP 1K 5% 1/16W
R851 1-216-222-00 RES-CHIP 10K 5% 1/8W
R852 1-216-821-11 METAL CHIP 1K 5% 1/16W
R853 1-216-845-11 METAL CHIP 100K 5% 1/16W
R854 1-216-837-11 METAL CHIP 22K 5% 1/16W
R855 1-220-397-11 RES-CHIP 4.7M 5% 1/10W
R856 1-216-833-11 METAL CHIP 10K 5% 1/16W
R857 1-216-833-11 METAL CHIP 10K 5% 1/16W
R858 1-216-857-11 METAL CHIP 1M 5% 1/16W
R859 1-216-841-11 METAL CHIP 47K 5% 1/16W
R860 1-216-198-00 RES-CHIP 1K 5% 1/8W
R861 1-216-214-00 RES-CHIP 4.7K 5% 1/8W
R862 1-216-214-00 RES-CHIP 4.7K 5% 1/8W
R901 1-216-222-00 RES-CHIP 10K 5% 1/8W
R902 1-216-833-11 METAL CHIP 10K 5% 1/16W
AMP

14
XM-222MK2
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
R903 1-216-833-11 METAL CHIP 10K 5% 1/16W
R904 1-216-190-00 RES-CHIP 470 5% 1/8W
R905 1-216-829-11 METAL CHIP 4.7K 5% 1/16W
R906 1-216-190-00 RES-CHIP 470 5% 1/8W
R907 1-216-190-00 RES-CHIP 470 5% 1/8W
R909 1-216-848-11 METAL CHIP 180K 5% 1/16W
R910 1-216-836-11 METAL CHIP 18K 5% 1/16W
R911 1-216-837-11 METAL CHIP 22K 5% 1/16W
R912 1-216-833-11 METAL CHIP 10K 5% 1/16W
R913 1-216-853-11 METAL CHIP 470K 5% 1/16W
R914 1-216-833-11 METAL CHIP 10K 5% 1/16W
R915 1-216-190-00 RES-CHIP 470 5% 1/8W
R916 1-216-190-00 RES-CHIP 470 5% 1/8W
R917 1-216-813-11 METAL CHIP 220 5% 1/16W
R918 1-216-190-00 RES-CHIP 470 5% 1/8W
R919 1-216-190-00 RES-CHIP 470 5% 1/8W
R920 1-216-813-11 METAL CHIP 220 5% 1/16W
R951 1-216-206-00 RES-CHIP 2.2K 5% 1/8W
R952 1-216-809-11 METAL CHIP 100 5% 1/16W
R953 1-216-809-11 METAL CHIP 100 5% 1/16W
R954 1-216-789-11 METAL CHIP 2.2 5% 1/16W
R955 1-216-789-11 METAL CHIP 2.2 5% 1/16W
R956 1-216-206-00 RES-CHIP 2.2K 5% 1/8W
R957 1-216-809-11 METAL CHIP 100 5% 1/16W
R958 1-216-809-11 METAL CHIP 100 5% 1/16W
R959 1-216-789-11 METAL CHIP 2.2 5% 1/16W
R960 1-216-789-11 METAL CHIP 2.2 5% 1/16W
R961 1-216-206-00 RES-CHIP 2.2K 5% 1/8W
< SWITCH >
S801 1-571-478-11 SWITCH, SLIDE (LPF(80Hz))
< TRANSFORMER >
T901 1-437-743-11 TRANSFORMER, DC-DC CONVERTER
< THERMISTOR >
TH801 1-810-506-11 THERMISTOR NTH5G39B223K01 22K
TH802 1-808-877-11 THERMISTOR 20K
< VARIABLE RESISTOR >
VR801 1-225-459-11 RES, VAR, CARBON 10KX2 (LEVEL)
*************************************************************
ACCESSORIES
************
3-240-575-11 MANUAL, INSTRUCTION (ENGLISH,SPANISH,
TRADITIONAL CHINESE)
3-240-575-21 MANUAL, INSTRUCTION (FRENCH,GERMAN,
ITALIAN) (Canadian,AEP,UK)
3-240-575-31 MANUAL, INSTRUCTION (DUTCH,RUSSIAN,
SWEDISH) (Canadian,AEP,UK)
3-240-575-41 MANUAL, INSTRUCTION (PORTUGUESE,POLISH,
GREEK) (Canadian,AEP,UK)
*************************************************************
PARTS FOR INSTALLATION AND CONNECTIONS
***************************************
51 3-367-410-01 SCREW (DIA.5X15), TAPPING
52 1-690-779-31 CORD (WITH CONNECTOR) 4P (0.2m)
53 3-013-264-01 COVER, 3P TERMINAL BOARD
AMP
φ5 x 15
(x 4) 0.2 m
51 52 53
Ver 1.1

15
XM-222MK2
MEMO

16
XM-222MK2
REVISION HISTORY
Clicking the version allows you to jump to the revised page.
Also, clicking the version at the upper right on the revised page allows you to jump to the next revised
page.
Ver. Date Description of Revision
1.0 2002. 02 New
1.1 2002. 03 Addition of Destination (Canadian Model)
Other manuals for XM-222MK2
