HD ELECTRONIC VIEWFINDER
HDVF-C950W
*2-697-741-03*
電気製品は、安全のための注意事項を守らないと、
火災や人身事故になることがあります。
このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製品の取
り扱いかたを示してあります。このオペレーションマニュアルをよくお読みのう
え、製品を安全にお使いください｡お読みになったあとは、いつでも見られるとこ
ろに必ず保管してください｡
OPERATION MANUAL [Japanese/English]
1st Edition (Revised 2)

2
安全のために
電気製品は、安全のための注意事項を守らないと、火災や感電などにより死亡や
大けがなど人身事故につながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
3、4 ページの注意事項をよくお読みください。
定期点検をする
長期間安全に使用していただくために、定期点検を実施することをおすすめしま
す。点検の内容や費用については、ソニーのサービス担当者または営業担当者に
ご相談ください。
故障したら使用を中止する
ソニーのサービス担当者、または営業担当者にご連絡ください。
万一、異常が起きたら
m
aカメラの電源を切る。
b接続ケーブルを抜く。
cソニーのサービス担当者、または営業担当者に修理を依頼する。
m
aすぐにカメラの電源を切り、消火する。
･ 異常な音、におい、煙が出たら
･ 落下させたら
炎が出たら
警告表示の意味
オペレーションマニュアルおよび
製品では、次のような表示をして
います。表示の内容をよく理解し
てから本文をお読みください。
この表示の注意事項を守らないと、
火災や感電などにより死亡や大け
がなど人身事故につながることが
あります。
この表示の注意事項を守らないと、
感電やその他の事故によりけがを
したり周辺の物品に損害を与えた
りすることがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号
日本語

3
目次
警告 .............................................................................. 3
注意 .............................................................................. 4
概要 ..................................................................................... 4
使用上のご注意 ................................................................... 5
各部の名称と働き ............................................................... 6
カメラに取り付ける............................................................ 8
位置を調節する ................................................................... 9
高さ調節 .................................................................. 9
チルティング操作 .................................................. 10
パンニング操作...................................................... 10
画面を調整する ................................................................. 11

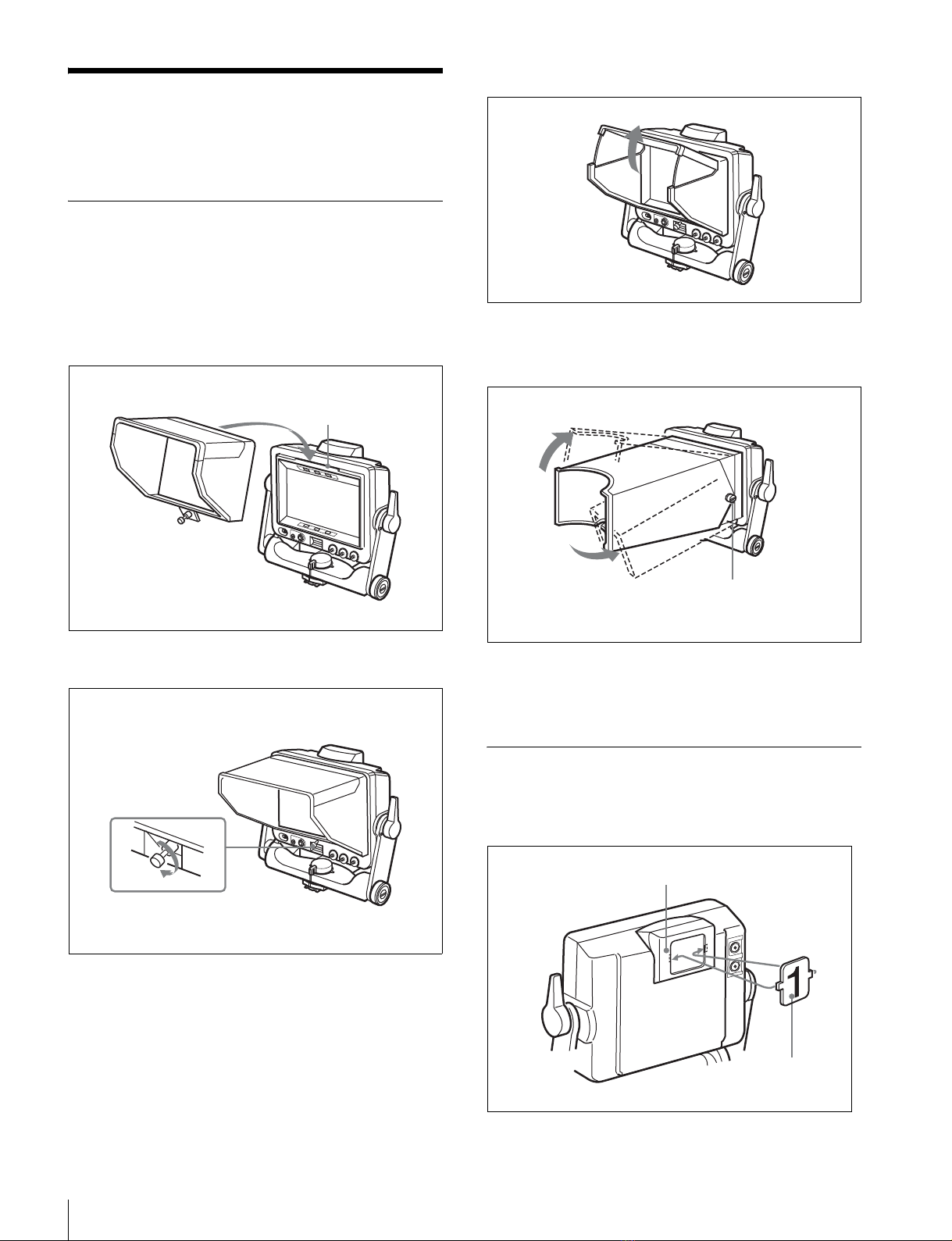

アクセサリーを取り付ける ............................................... 12
フードの取り付け .................................................. 12
ナンバープレートの取り付け ................................ 12
メニューを使う ................................................................. 13
メニューモードの基本操作.................................... 13
メニュー一覧 ......................................................... 14
仕様 ...................................................................................16
分解・改造しない
外装を外したり、改造したりすると、感
電の原因となります。
ビューファインダー内部の調整や設定お
よび点検を行う必要がある場合は、必ず
サービストレーニングを受けた技術者に
ご依頼ください。
内部に水や異物を入れない
水や異物が入ると火災や感電の原因とな
ることがあります。
万一、水や異物が入ったときは、すぐに
カメラの電源を切り、接続ケーブルを抜
いて、ソニーのサービス担当者または営
業担当者にご相談ください。
湯煙、湯気、湿気、ほこりの
多い場所では設置・使用しな
い
上記のような場所で設置・使用すると、
火災や感電の原因となります。
JP
目次 / 警告

概要
4
概要
HD エレクトロニックビューファインダー HDVF-C950W
は、ソニーハイビジョンカラーカメラおよびカムコーダー
用の 9 型カラービューファインダーです。
本機には以下のような特長があります。
高速応答性
従来の液晶ビューファインダーに比べて応答性が格段に向
上し、動画表示に優れています。
マルチスキャン
カメラからの制御信号により、60i のほかに 24PsF や 50i な
どの各種フォーマットに対応します。
安定した画像
LCD の採用により、画面の明るさに関係なく、ひずみのな
い安定した画像が得られます。
画像拡大機能
画像の縦横を 2.4 倍に拡大して、フォーカスを容易に調整
することができます。
白黒表示
アサイナブルスイッチ操作またはメニュー操作により、カ
ラー画像を白黒画像に切り換えることができます。
プリセット調整値への切り換え
あらかじめ調整しておいた明るさ、コントラスト、ピーキ
ングの設定を、アサイナブルスイッチ操作またはメニュー
操作により切り換えることができます。
アサイナブルスイッチ
機能を任意に割り当てることができるアサイナブルスイッ
チを 2 つ搭載しています。
タリーランプ
タリー信号によって点灯する 2 系統 ( レッドおよびグリー
ン ) のタリーランプを備えています。
優れた操作性
高さを 4 段階に設定でき、上下両方向に 90°ずつ、左右両
方向に 90°ずつ角度を変えることができます。
ビューファインダーの取り付
けは確実に行う
ビューファインダーは確実に固定してく
ださい。正しく取り付けられていない
と、落下してけがの原因となることがあ
ります。
ビューファインダーを取り外
すときは、指示にしたがって
行う
ビューファインダーの取り外しは、この
オペレーションマニュアルに記載されて
いる方法で行ってください。正しく取り
外さないと、落下してけがの原因となる
ことがあります。
三脚アタッチメントは重心を
考慮して取り付ける
三脚アタッチメントを取り付けるとき
は、重心を考え、バランス良く取り付け
てください。正しく取り付けられていな
いと、落下してけがの原因となることが
あります。
カメラに取り付けた状態で運
搬する場合は、指示にした
がって行う
ビューファインダーをカメラに取り付け
たまま移動をするときは、このオペレー
ションマニュアルに記載されている方法
で行ってください。正しく取り付けられ
ていないと、落下してけがの原因となる
ことがあります。
注意 / 概要

使用上のご注意 5
防滴構造
多少の雨にも耐えられる防滴構造により、戸外での撮影に
も適しています。
屋内フードおよび屋外フードを取り付け可
能
堅牢で操作性のよい屋内フード ( 付属 ) と、遮光性に優れて
いる屋外フード ( 別売り ) を取り付けることができます。
使用上のご注意
•本機の液晶パネルは非常に精密な技術で作られておりま
す。まれに黒い画素が現れたり、常時点灯（赤、青、緑
など）する画素が存在することがありますが、故障では
ありません（有効画素 99.99% 以上）。これらの現象はカ
メラの映像出力には影響しません。
•静止画を継続的に表示すると残像が現れることがありま
す。長時間使用しないときは電源を切ってください。
•低温でのご使用時には、動解像度と輝度が低下いたしま
す。
•画面の表面からほこりを取り除くときは、ブロアーをお
使いください。
•画面をクリーニングするときは、シンナーなどの溶剤は
いっさい使用しないでください。

各部の名称と働き
6

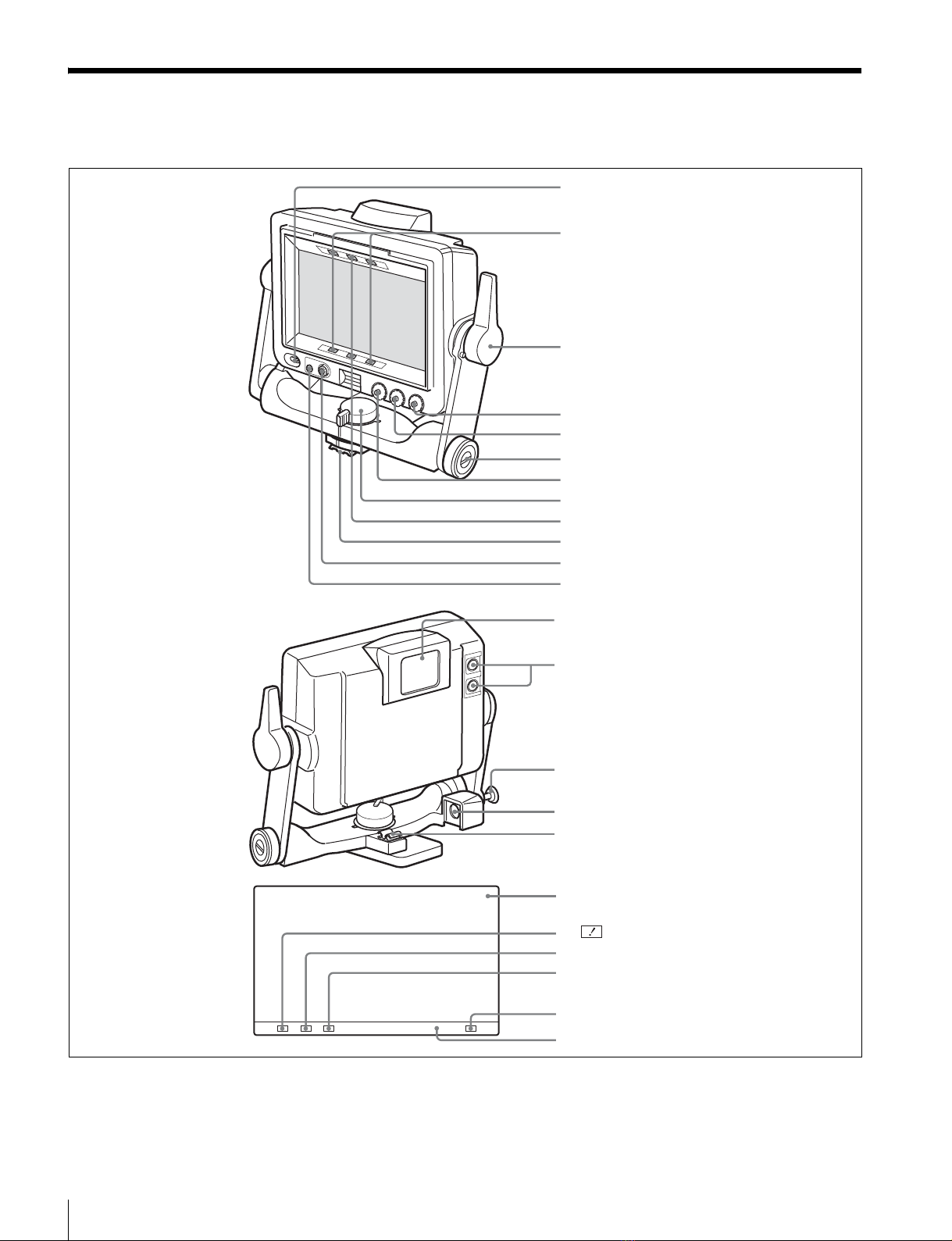

各部の名称と働き
aPOWER スイッチ
液晶パネルの電源を ON/OFF します。
bレッド（R）タリーランプ
カメラにレッドタリー信号が供給されると点灯（赤）しま
す。
qd外部タリーランプ
qfASSIGN.1/ASSIGN.2 スイッチ
qgリフトロック解除ノブ 2
qhカメラ端子
qjケーブルクランパー
1POWER スイッチ
2レッド（R）タリーランプ
3チルトロック / フリクション調節レバー
4CONTRAST つまみ
5BRIGHT つまみ
6リフトロック解除ノブ 1
7PEAKING つまみ
8パンロック / フリクション調節レバー
9グリーン（G）タリーランプ
0マウントウェッジ
qaMENU つまみ
qsMENU スイッチ
前面
後面
LCD 画面 画像表示部
qkインジケーター
qlMAG インジケーター
w;拡大表示部分インジケーター
waBATT インジケーター
インジケーター表示部

各部の名称と働き 7
cチルトロック / フリクション調節レバー
チルティング操作のフリクションを希望の角度に調節し、
固定します。
レバーをカメラのレンズ側に倒すと固定され、手前に倒す
とフリクションを調節できます。
dCONTRAST（コントラスト調節）つまみ
画面のコントラストを調節します。（カメラの映像出力には
影響しません。）
eBRIGHT（明るさ調節）つまみ
画面の明るさを調節します。（カメラの映像出力には影響し
ません。）
fリフトロック解除ノブ 1
リフトロック解除ノブ 2 と併用して、本機の高さを調節す
るとき使用します。
◆ 操作方法については、「高さ調節」（9 ページ）をご覧ください。
gPEAKING（ピーキング調節）つまみ
画像の輪郭を補正できます。（カメラの映像出力には影響し
ません。）右に回すと補正量が多くなります。
hパンロック / フリクション調節レバー
パンニング操作のフリクションを希望の角度に調節し、固
定します。
レバーを LOCK 側に回すと固定され､ RELEASE 側に回す
とフリクションを調節できます。
iグリーン（G）タリーランプ
カメラにグリーンタリー信号が供給されると点灯（緑）し
ます。
jマウントウェッジ
本機をカメラに取り付けるとき、カメラ上面に取り付けた
V ウェッジシューアタッチメントにはめます。
◆ 取り付けについては、「カメラに取り付ける」（8 ページ）をご
覧ください。
kMENU（メニュー）つまみ
メニュー項目を選択 / 確定します。
MENU スイッチと併用して様々な機能の設定をします。
◆ 操作方法については､「メニューを使う」（13 ページ）をご覧く
ださい。
lMENU（メニュー）スイッチ
メニューを表示します。
MENU つまみと併用して様々な機能の設定をします。
また、PEAKING/BRIGHT/CONTRAST つまみをロック
して、設定を保つことができます。
3 秒以上押すと「VRLOCK」が表示され、つまみがロック
されます。もう一度 3 秒以上押すと「VRUNLOCK」が表
示され、ロックが解除されます。
◆ 操作方法については､「メニューを使う」（13 ページ）をご覧く
ださい。
m外部タリーランプ
カメラにレッドタリー信号が供給されると点灯（赤）しま
す。0 から 9 までのナンバープレート（付属）を取り付け
て、カメラの番号を表示できます。
nASSIGN.1/ASSIGN.2（アサイナブル 1/2）スイッ
チ
よく使う機能を任意で割り当てることができます。
機能の割り当てはメニューで設定します。
oリフトロック解除ノブ 2
リフトロック解除ノブ 1 と併用して、本機の高さを調節す
るとき使用します。
◆ 操作方法については、「高さ調節」（9 ページ）をご覧ください。
pカメラ端子（丸型 20 ピン）
付属の接続ケーブルを使って、カメラのビューファイン
ダー端子と接続します。
qケーブルクランパー
付属の接続ケーブルを固定します。
r （注意）インジケーター
カメラがある特定の状態になったとき点灯します。どの状
態で点灯させるかは、カメラで設定できます。
◆ インジケーターが点灯する条件を設定 / 確認する方法につ
いては、使用しているカメラのマニュアルをご覧ください。
sMAG（拡大表示）インジケーター
メニューの「MAGNIFICATION」を ON にして、画像を
拡大表示したときに点灯します。
t拡大表示部分インジケーター
画面の中央 、左上 、右上 、右下 、左下、
のうち、どの部分が拡大表示されているかを示しま
す。
uBATT（バッテリー）インジケーター
カメラに接続したバッテリーの電圧が下がると点滅します。
バッテリーが使用できなくなると点灯します。
動作中断を防ぐため、バッテリーが点滅を開始した時点で、
すばやくバッテリーを交換してください。
◆ 点滅を開始する電圧を、カメラ側で設定することができます。
詳しくは、使用しているカメラのマニュアルをご覧ください。

カメラに取り付ける
8
カメラに取り付ける
カメラに V ウェッジシューアタッチメント（付属）を取り
付け、アタッチメントに本機を取り付けます。
•本機をカメラに取り付け / 取り外しするときには、かなら
ず本機を標準位置にロックしてください。
•本機をカメラから取り外すときは、三脚のチルトロック
を確実に行い、本機を確実に持って取り外してください。
また、本機およびカメラの転倒・落下にご注意ください。
◆ カメラに取り付けた後本機の位置を変える方法については、「位
置を調節する」（9 ページ）の手順をご覧ください。
1 4個のプラスチックキャップを外し、Lレンチ(付属)と六
角穴付きボルト（4 × 12、4 本付属）を使って、V
ウェッジシューアタッチメント（付属）をカメラの上
部に取り付ける。
2 チルトロック/フリクション調節レバーをカメラのレン
ズ側に倒してロックする。
本機を Ｖ ウェッジシューアタッチメントにしっかりと
差し込む。
カチッと音がして固定されます。
3 接続ケーブル（付属）を使用して、本機のカメラ端子
とカメラの VF 端子とを接続する。
接続ケーブルは、下図のようにケーブルクランパーで
固定する。
取り外すときは
チルトロック / フリクション調節レバーをカメラのレンズ
側に倒してロックします。
レバーを引きながらボタンを押して取り外します。
ご注意
プラスチックキャップ
六角穴付きボルト
(4 × 12、付属 )
V ウェッジシューアタッチ
メント ( 付属 )
カメラ端子
カメラの VF 端子へ
ケーブルクランパー
ボタン
レバー

位置を調節する 9
位置を調節する
本機をカメラに取り付けたままカメラを移動するときは、
本機を標準位置まで引き上げ、チルトロック / フリクショ
ン調節レバーをカメラのレンズ側に倒してロックしてくだ
さい。また、リフトロック解除ノブ 1 が LOCK 側に固定さ
れていることを確認してください。
高さ調節
1 リフトロック解除ノブ1 を RELEASE側に止るまで回し
てロックを解除する。
2 本機を確実に持ちながら、リフトロック解除ノブ 2 を引
き、本機を標準位置、中間位置 1、中間位置 2、また
は、最低位置に移動する。
カチッと音がして固定されます。
3 リフトロック解除ノブ1をLOCK側に回して確実に固定
する。
本機は標準位置、中間位置 1、中間位置 2、最低位置のいず
れかの位置のみで固定が可能です。
ご注意
リフトロック解除ノブ 2
リフトロック解除ノブ 1
標準位置 中間位置 1 最低位置
中間位置 2
ご注意

位置を調節する
10
チルティング操作
1 チルトロック / フリクション調節レバーを倒して、フリ
クションを調節する。
2 チルティング角度を調節する。
調節範囲：+90゜〜− 90゜（高さ調節の位置により異
なる）
◆ 詳しくは 9 ページの図をご覧ください。
3 チルトロック/フリクション調節レバーをカメラのレン
ズ側に倒してロックする。
パンニング操作
1 パンロック/ フリクション調節レバーをRELEASE側に
回して、フリクションを調整する。
2 本機を持って、本機を希望の角度に調節する。
3 パンロック/フリクション調節レバーをLOCK側に回し
てロックする。
接続するカメラによっては、パンニング操作をしたときに
本機がカメラのハンドルに当たることがあります。カメラ
のハンドルの位置が変えられない場合、本機のマウント
ウェッジの位置を調整してください。
◆ 詳しくは「マウントウェッジの位置を変えるには」（11 ページ）
をご覧ください。
ご注意
