Sony VPL-FHZ66 Service manual

4-738-752-01 (1)
© 2018 Sony Corporation
Data
Projector
VPL-FHZ66/FHZ61/FHZ58
VPL-FWZ65/FWZ60
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この簡易説明書と付属の CD-ROM に入っている取扱説明書をよくお
読みのうえ、製品を安全にお使いください。お読みになったあとは、
いつでも見られるところに必ず保管してください。
簡易説明書  JP
Quick Reference Manual___ GB
Guide de référence rapide _ FR
Manual de referencia rápida __ ES
Kurzreferenz _____________ DE
Guida rapida all’uso_______ IT
______________ CS
Краткое справочное руководство __ RU
L:\081\XP JP\new22\4738752011_Lapin MC QRM_ML\01COV-
VPLFHZ65SYQ\01JP01COV.fm
masterpage: Right
VPL-FHZ66/FHZ61/FHZ58/FWZ65/FWZ60
4-738-752-01 (1)
VPL-FHZ66/FHZ61/FHZ58/FWZ65/FWZ60
4-738-752-01 (1)
L:\081\XP JP\new2\4738752011_Lapin MC QRM_ML\01COV-
VPLFHZ65SYQ\01JP06BCOV.fm
masterpage: Left
VPL-FHZ66/FHZ61/FHZ58/FWZ65/FWZ60
4-738-752-01 (1)
Sony Corporation Printed in China
VPL-FHZ66/FHZ61/FHZ58/FWZ65/FWZ60
4-738-752-01 (1)

JP 2このマニュアルについて
本書は、本機で映像を映すまでの簡単な説明と、本機を取り扱う際に事故を防ぐた
めの重要な注意事項を記載しています。
「インジケーターの見かた」、「エアーフィルターを掃除する」、「投写レンズを交換
する」は必要に応じてご覧ください。
操作方法について詳しくは、付属の CD-ROM に収録されている取扱説明書をご覧
ください。
このマニュアルについて
準備する .....................................................14 ページ
接続する ........................................................ 17 ページ
投写する .....................................................19 ページ
インジケーターの見かた ...................................22 ページ
エアーフィルターを掃除する............................24 ページ
投写レンズを交換する .......................................25 ページ
Step 1
Step 2
Step 3

3JP
安全のために
ソニー製品は安全に充分配慮して設計されています。
しかし、電気製品は、まちがった使いかたをすると、
火災や感電などにより死亡や大けがなど人身事故に
つながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
注意事項をよくお読みください。
5 年に 1 度は、内部の点検（有料）を、ソニーの修理
窓口にご相談ください。
すぐに、ソニーの修理窓口にご連絡ください。
m
1電源を切る。
2電源コードや接続コードを抜く。
3ソニーの修理窓口に連絡する。
安全のための注意事項を守る
定期点検をする
故障したら使用を中止する
万一、異常が起きたら
･ 煙が出たら
･ 異常な音、においがしたら
･ 内部に水、異物が入ったら
･ 製品を落としたりキャビネットを破損したときは
警告表示の意味
この説明書および製品で
は、次のような表示をして
います。表示の内容をよく
理解してから本文をお読み
ください。
この表示の注意事項を守ら
ないと、火災や感電などに
より死亡や大けがなど人身
事故につながることがあり
ます。
この表示の注意事項を守
らないと、感電やその他
の事故によりけがをした
り周辺の物品に損害を与
えることがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号
安全のために
JP

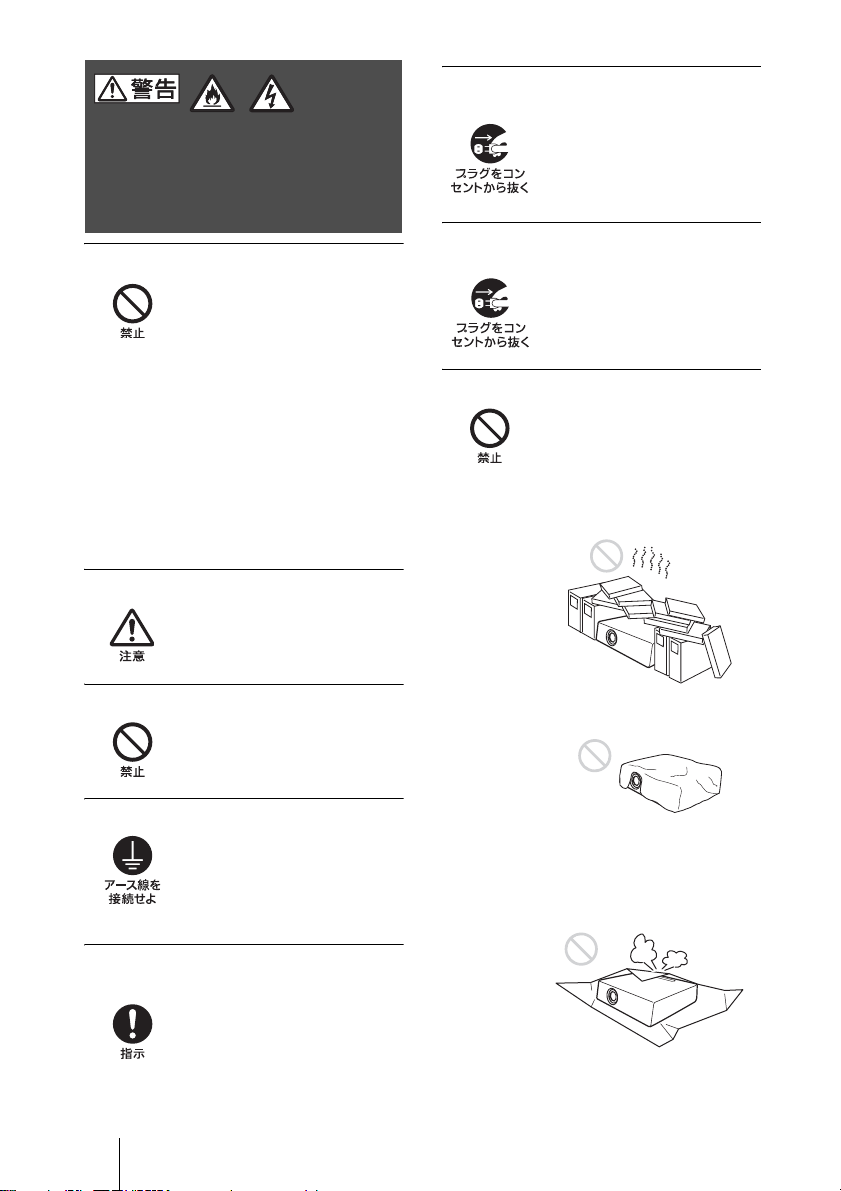

JP 4警告
電源コードを傷つけない
電源コードを傷つけると、火災や感
電の原因となることがあります。
･設置時に、製品と壁やラック（棚）
などの間に、はさみ込んだりしな
い。
･電源コードを加工したり、傷つけ
たりしない。
･重いものをのせたり、引っ張った
りしない。
･熱器具に近づけたり、加熱したり
しない。
･電源コードを抜くときは、必ずプ
ラグを持って抜く。
万一、電源コードが傷んだら、ソ
ニーの相談窓口に交換をご相談く
ださい。
付属の電源コードを使用する
付属の電源コードを使わないと、感
電や故障の原因となることがあり
ます。
容量の低い電源延長コードを使用しない
容量の低い延長コードを使うと、
ショートしたり火災や感電の原因
となることがあります。
安全アースを接続する
アースの接続は、必ず電源プラグを
電源コンセントへ接続する前に
行ってください。アースの接続を外
す場合は、必ず電源プラグを電源コ
ンセントから抜いてから行ってく
ださい。
電源コードのプラグおよびコネクターは突
き当たるまで差し込む
まっすぐに突き当たるまで差し込
まないと、火災や感電の原因となり
ます。
警
告
下記の注意を守らないと、 火
災や感電により死亡や大け
がにつながることがあります。
火災 感電
お手入れの際は電源を切って電源プラグを
抜く
電源を接続したままお手入れをす
ると、感電の原因となることがあり
ます。
長時間の外出、旅行のときは、電源プラグ
を抜く
安全のため、必ず電源プラグをコン
セントから抜いてください。
排気口、吸気口をふさがない
排気口、吸気口をふさぐと内部に熱
がこもり、火災や故障の原因となる
ことがあります。充分に通気ができ
るように以下の項目をお守りくだ
さい。
･周辺の壁や物から離して設置し
てください（10 ページ）。
･吸排気口をふさぐような覆いや
カバーをしない。
･出荷時に包装されているシート、
柔らかい布地、書類、毛足の長い
じゅうたん、小さい紙などの上に
設置しない。吸い上げられて、吸
気口がふさがれます。

5JP
警告
熱感知器や煙感知器のそばに設置しない
熱感知器や煙感知器のそばに設置
すると、排気の熱などにより、感知
器が誤動作するなど、思わぬ事故の
原因となることがあります。
レンズ交換は天吊り状態で行わない
天吊り状態でレンズ交換を行なう
とレンズの落下によりけがや事故
の原因となります
レンズ交換の際は、電源を切って電源プラ
グを抜く
レンズ交換時にあやまって強い光
が目に入ると目を傷める恐れがあ
ります。レンズ交換は、電源を切り、
電源プラグを抜いてから行ってく
ださい。
指定された部品を使用する
指定以外の部品を使用すると、火災
や感電および故障や事故の原因と
なります。電池、フィルターは指定
されたものを使用してください。
内部を開けない
内部には電圧の高い部分があり、
キャビネットや裏ぶたを開けたり
改造したりすると、火災や感電の原
因となることがあります。内部の調
整や設定、点検、修理はソニーの修
理窓口にご相談ください。
内部に水や異物を入れない
水や異物が入ると火災や感電の原
因となることがあります。
万一、水や異物が入ったときは、す
ぐに電源を切り、電源コードや接続
ケーブルを抜いて、ソニーの修理窓
口にご連絡ください。
レンズをのぞかない
投写中にプロジェクターのレンズ
をのぞくと光が目に入り、悪影響を
与えることがあります。

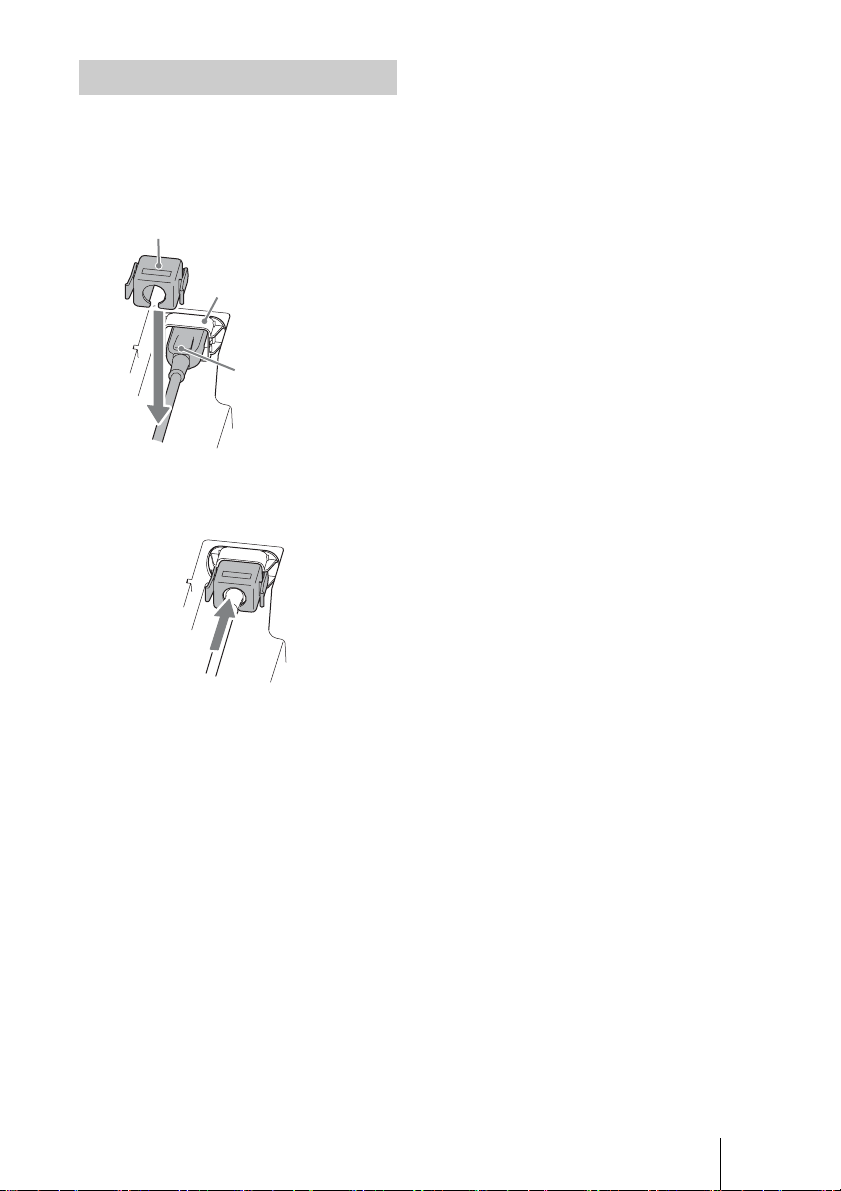

電源コードのアース端子から外した絶縁
キャップなどの小さな部品は、幼児が飲み
込む恐れがあるので、手の届かないところ
に保管する
万一誤って飲みこんだときは、窒息
する恐れがありますのでただちに
医師にご相談ください。
プロジェクターにぶら下がらない
落下してけがの原因となります。
子供だけで使用させない
レーザー点灯中にレンズの覗きこ
みや高温部への接触により、目を傷
めたり、やけどをする可能性があり
ます。

JP 6注意
不安定な場所に置かない
ぐらついた台の上、あるいは傾いた
ところに設置すると、倒れたり落ち
たりしてけがの原因となることが
あります。また、設置・取り付け場所
の強度を充分にお確かめください。
水のある場所に置かない
水が入ったり、濡れたり、風呂場な
どで使うと、火災や感電の原因とな
ります。雨天や降雪中の窓際でのご
使用や、海岸、水辺でのご使用は特
にご注意ください。
製品の上に物を載せない
製品の上に物を載せると、故障や事
故の原因となります。特に、水が
入った物をおくと内部に水が入り、
火災や感電の原因となることがあ
ります。
湿気やほこり、油煙、湯気の多い場所や虫
の入りやすい場所、直射日光が当たる場所、
熱器具の近くに置かない
火災や感電の原因となることがあ
ります。
スプレー缶などの発火物や燃えやすいもの
を排気口やレンズの前に置かない
火災の原因となることがあります。
本機を立てておかない
保管や、一時的に立てておくと倒れ
て思わぬ事故の原因になり危険で
す。
注
意
下記の注意を守らないと、
けがをしたり周辺の物品に
損害を与えることがあります
電源コード、接続ケーブルに足を引っ掛け
ない
電源コードや接続ケーブルに足を
引っ掛けると、プロジェクターが倒
れたり落ちたりしてけがの原因と
なることがあります。
設置の際、本機と設置部分での指挟みこみ
に注意する
設置する際、本機と設置部分で指を
挟まないように慎重に取り扱って
ください。
ぬれた手で電源プラグにさわらない
ぬれた手で電源プラグの抜き差し
をすると、感電の原因となることが
あります。
落雷のおそれがあるときは、電源プラグに
触れない
感電の原因となります。
運搬・移動は慎重に行う
･床置きのプロジェクターを移動
させるとき、本体と設置面との間
に指を挟まないようにご注意く
ださい。
･キャビネットのカバーを開けた
まま、電源を切らずに移動させな
いでください。感電の原因となる
ことがあります。
運搬するときは必ず左右側面を 2人で持つ
運搬するときは、必ず左右側面のく
ぼみを 2人で持ってください。他の
部分を持つとプロジェクターが壊
れたり、落してけがをすることがあ
ります。
床置きのプロジェクターを移動さ
せるとき、本体と設置面との間に指
を挟まないようご注意ください。
本機を運搬するときは落下に注意する
本機を持ち運ぶときは落下にご注
意ください。落下するとプロジェク
ターが壊れたり、ケガの原因となり
ます。

7JP

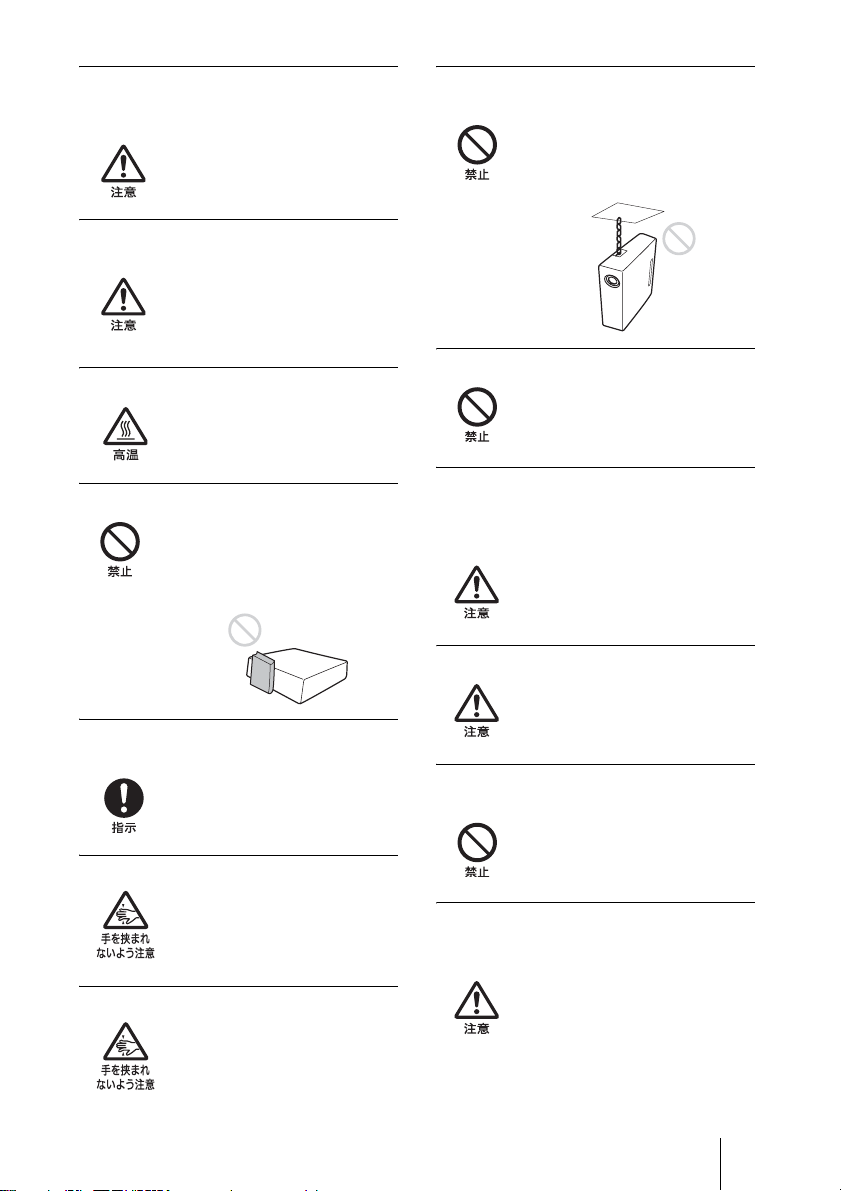

注意
天吊り状態でエアーフィルターを取り外す
際は、周りに人がいない事を確認してから
取り外す
天吊りのままエアーフィルターを
取りはずす際は落下に注意しない
と思わぬ事故の原因となります。
定期的にフィルターに汚れが無いことを確
認する
万が一汚れているときにはクリー
ニングする、または交換してくださ
い。
放置すると火災の原因になること
があります。
排気口付近に手や物を近づけない
排気口付近に手を近づけたり、変形
しやすいものを置くとやけどや変
形の原因になります。
投写中にレンズのすぐ前で光を遮らない
遮光した物に熱による変形などの
影響を与えることがあります。
投写を一時的に中断するときには、
ピクチャーミューティング機能を
お使いください。
キャビネットのカバー類はしっかり固定す
る
天吊りの場合、カバー類が固定され
ていないと落下して、けがの原因と
なることがあります。
レンズシフト調整時に指を挟まない
レンズと本体の間に指を挟まない
ように注意してください。けがの原
因となることがあります。
脚部調整時に指を挟まない
前脚部の調整は慎重に行ってくだ
さい。前脚部に指を挟み、けがの原
因となることがあります。
盗難防止用バーを運搬や設置目的で使用し
ない
盗難防止用バーを使って持ち上げ
たり、吊下げなどの設置に使用した
りすると、落下してけがや故障の原
因となることがあります。
排気口をのぞかない
光が目に入り、悪影響を与えること
があります。
天吊り状態で端子カバーを取り付ける際は
確実に固定されたことを確認する、また取
り外す際は周りに人がいないことを確認す
る
天吊りのまま操作する際は落下に
注意しないと思わぬ事故の原因に
なります。
製品本体へ確実にレンズを取り付ける
確実に取り付けないとレンズが外
れてけがや事故の原因となります。
レンズの取り外し以外では LENS
RELEASE ボタンを押さない
レンズが緩み落下によるけがや事
故の原因となります。
プロジェクタの電源を投入する際は，投写
レンズをのぞき込む人がいないことを確認
する
投写中にプロジェクターのレンズ
をのぞくと光が目に入り、悪影響を
与えることがあります。

JP 8注意
特約店様へ
天井への取り付けには細心の注意をはらう
･天井への取り付け強度が不充分
だと、落下により死亡や大けがに
つながることがあります。必ずソ
ニー製または推奨の取付金具を
使用してください。
･取り付けを安全に行うために、本
書および取付金具説明書の注意
事項をお読みください。
･取り付けは、取付金具説明書の手
順に従い確実に行ってください。
取り付けが不完全な場合、落下す
る可能性があります。
また、取り付け時には手をすべら
せてプロジェクターを落下させ、
けがをすることのないようご注
意ください。
調整用工具を内部に入れない
調整中などに、工具を誤って内部に
落とすと火災や感電の原因となる
ことがあります。
万一、落とした場合は、すぐに電源
を切り、電源コードを抜いてくださ
い。
低い天井に天吊りしない
頭などをぶつけてけがをすること
があります。
天吊りを行う際は必ず天井の強度を確認す
る
天井の強度を確認しないまま設置
すると落下による事故の原因とな
ります。

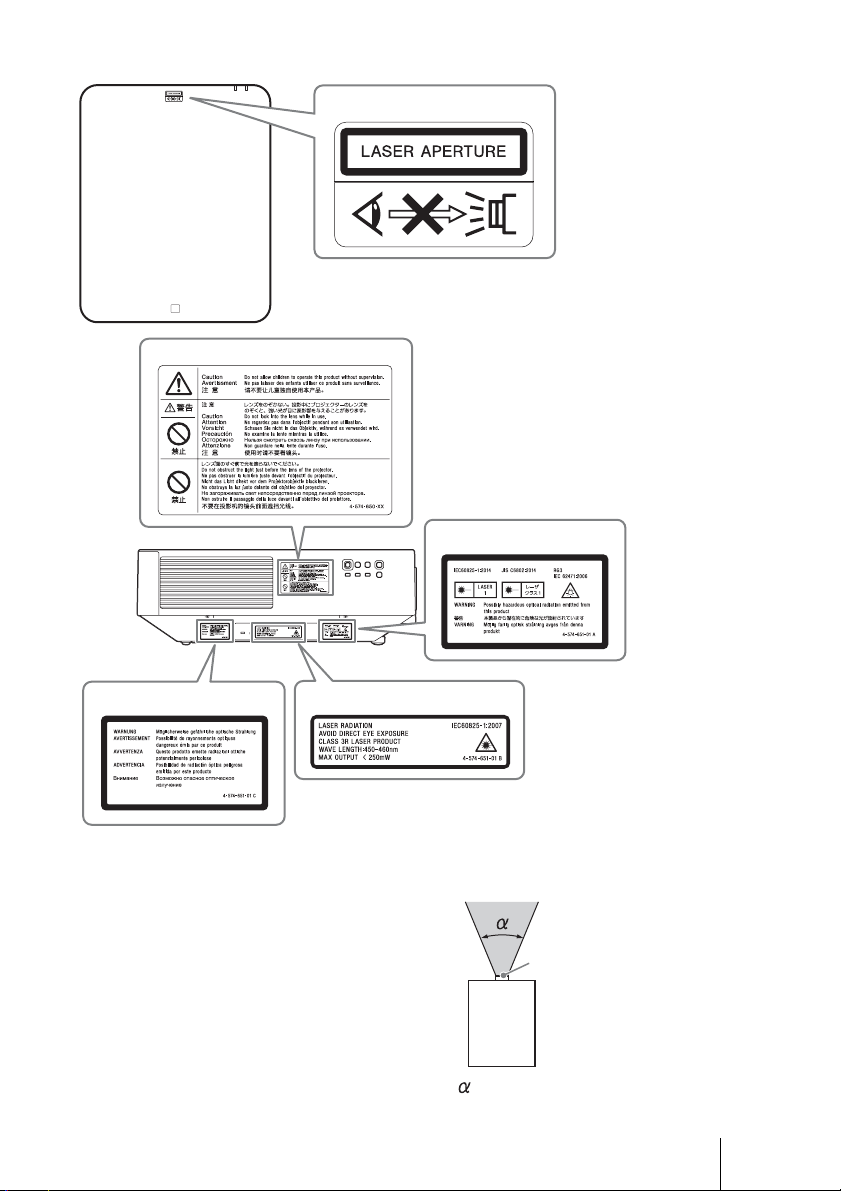

注意
本機の開口部を下側に向け、図のような角度で設
置する場合は、開口部の真下の下図の距離に、70
cm × 40cm 以上の金属製の受け皿を設置してく
ださい。
また、上から開口部に異物や水滴が入らないよう
に注意してください。
縦投写
（本体ボタン部下側）
30cm 以上 50cm 以内
金属製の受け皿

9JP
天吊りする場合の安全上のご注意/電池についての安全上のご注意
天吊りする場合の安
全上のご注意

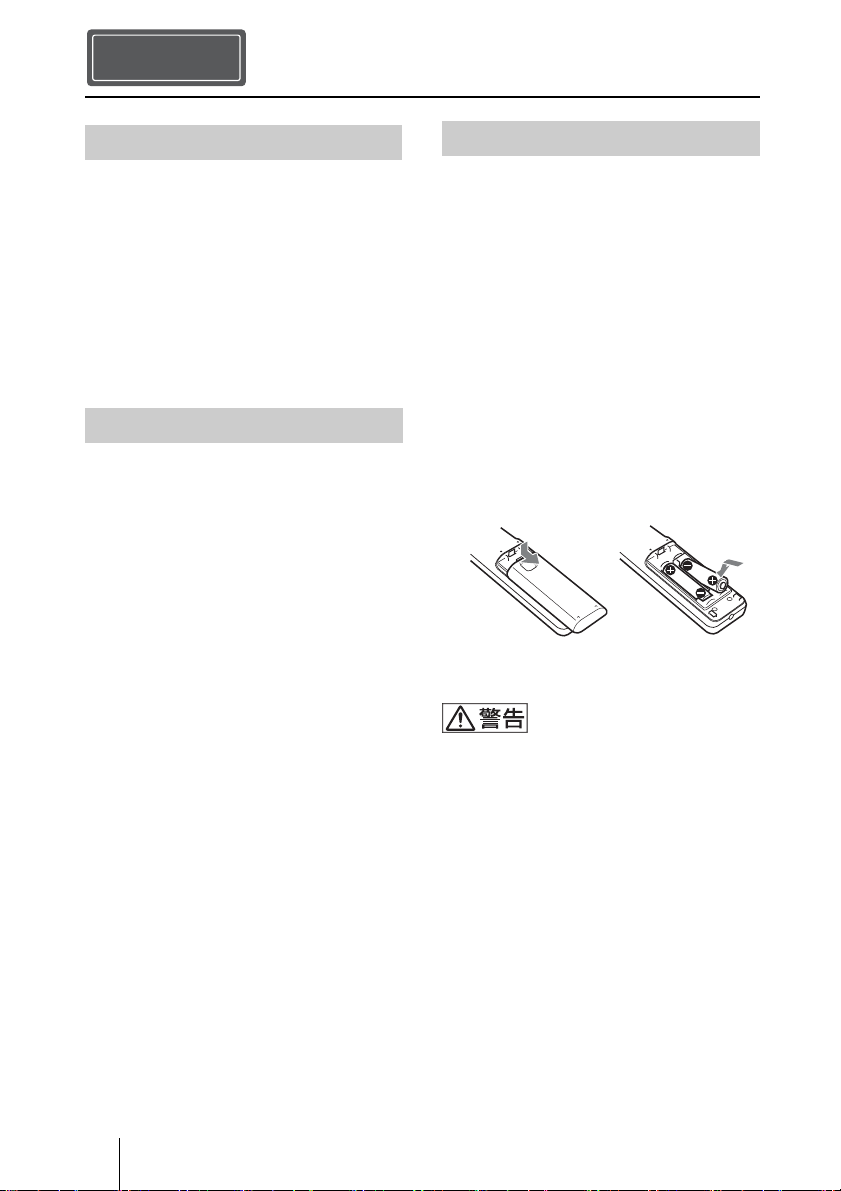

電池についての安全
上のご注意
ここでは、本機で使用可能な乾電池についての注意
事項を記載しています。
･機器の表示に合わせて 3と#を正しく入れる。
･充電しない。
･火の中に入れない。ショートさせたり、分解、加熱
しない。
･コイン、キー、ネックレスなどの金属類と一緒に
携帯、保管しない。
･水などで濡らさない。風呂場などの湿気の多い場
所で使用しない。
･液漏れした電池を使用しない。
･電池を使い切ったときや、長時間使用しないとき
は本体から取り出す。
･外装チューブをはがしたり、傷つけない。
･指定された種類の電池以外は使用しない。
･火のそばや直射日光が当たるところ、炎天下の車
中など、高温の場所で使用、保管、放置しない。
天井への取り付け、移動は絶対に自分でや
らない
天井への取り付けは必ずお買い上
げ店もしくは専門の設置業者へご
相談ください。
落下防止をする
天吊りする場合、必ずワイヤーなど
を用いて落下防止策を施してくだ
さい。その施工は、必ずお買い上げ
店もしくは専門の設置業者へご相
談ください。

JP 10 使用上のご注意
使用上のご注意
･図のように、周辺の壁や物から離して設置してく
ださい。
･温度や湿度が非常に高い場所や温度が著しく低
い場所での使用は避けてください。
･空調の冷暖気が直接当たる場所での使用は避け
てください。結露や異常温度上昇により、故障の
原因となることがあります。
･熱感知器や煙感知器のそばでの使用は避けてく
ださい。感知器が誤動作する原因となることがあ
ります。
･ほこりの多い場所、たばこなどの煙が入る場所で
の使用は避けてください。この様な場所で使用す
るとエアーフィルターがつまりやすくなったり、
故障の原因となることがあります。
･海抜 1500ｍ以上でのご使用に際しては、設置設
定メニューの高地モードを「入」にしてください。
誤った設定のままで使用すると、部品の信頼性な
どに影響を与える恐れがあります。
･設置する角度に応じて設置設定メニューの設置
角度を正しく設定してください。誤った設定のま
まで使用すると、部品の信頼性などに影響を与え
る恐れがあります。
･必ず電源コードを抜いてから行ってください。
･布にゴミが付着したまま強く拭いた場合、傷が付
くことがあります。
･殺虫剤のような揮発性のものをかけたり、ゴムや
ビニール製品に長時間接触させると、変質した
り、塗装がはげたりすることがあります。
･レンズを素手で触らないでください。
･レンズ面のお手入れのしかた：
メガネ拭きなどの柔らかい布で軽く拭いてくだ
さい。汚れがひどいときは、水を少し含ませて拭
きとってください。アルコールやベンジン、シン
ナー、酸性洗浄液、アルカリ性洗浄液、研磨剤入洗
浄剤、化学ぞうきんなどは絶対に使用しないでく
ださい。
･外装のお手入れのしかた：
柔らかい布で軽く拭いてください。汚れがひどい
ときは、水で薄めた中性洗剤に柔らかい布を浸
し、固くしぼってから汚れを拭き取り、乾いた布
でから拭きしてください。アルコールやベンジ
ン、シンナーなどは使用しないでください。
美しく見やすい画像にするために、直射日光や室内
灯などで直接スクリーンを照らさないでください。
使用中、使用直後にキャビネットの温度が上がるこ
とがありますが、故障ではありません。
表面に凹凸のあるスクリーンを使用すると、本機と
スクリーン間の距離やズーム倍率によって、まれに
画面上に縞模様が現れる場合があります。これは本
機の故障ではありません。
プロジェクターの内部には温度上昇を防ぐために
ファンが取り付けられており、電源を入れると多少
の音が生じます。これらは、プロジェクターの構造
によるもので、故障ではありません。しかし、異常音
設置について
50cm
以上
50cm
以上
レンズ、外装のお手入れ
部屋の照明について
本機の発熱について
スクリーンについて
ファンの音について
