Sony OHB-730 User manual

CCD UNIT
OHB-730/730P
OHB-730WS/730WSP
OHB-750A/750AP
OHB-750WSA/750WSAP
電気製品は、安全のための注意事項を守らないと、火災
や人身事故になることがあります。
このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製
品の取り扱いかたを示してあります。このオペレーションマニュアルをよく
お読みのうえ、製品を安全にお使いください。お読みになったあとは、いつ
でも見られるところに必ず保管してください。
INSTALLATION MANUAL [Japanese/English/German]
1st Edition (Revised 1)
Serial No. 10011 and Higher (OHB-730/730WS/750A/750WSA)
Serial No. 40001 and Higher (OHB-730P/730WSP/750AP/750WSAP)

安全のために
警告表示の意味
このインストレーションマニュ
アルおよび製品では、次のよう
な表示をしています。表示の内
容をよく理解してから本文をお
読みください。
この表示の注意事項を守らない
と、火災や感電などにより死亡
や大けがなど人身事故につなが
ることがあります。
この表示の注意事項を守らない
と、感電やその他の事故により
けがをしたり周辺の物品に損害
を与えたりすることがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号
•異常な音、に
おい、煙が出
たら
•落下させたら
/1電源を切る。
2トライアックスケーブルやDC 電源接続
コードおよび VTR 接続コードを抜く。
3ソニーのサービス担当者、または営業担
当者に修理を依頼する。
すぐに電源を切り、消火する。
/
炎が出たら
電気製品は、安全のための注意事項を守らないと、火災や感電などにより死
亡や大けがなど人身事故につながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
2 〜 3 ページの注意事項をよくお読みください。
定期点検を実施する
長期間安全に使用していただくために、定期点検を実施することをおすすめ
します。点検の内容や費用については、ソニーのサービス担当者または営業
担当者にご相談ください。
故障したら使用を中止する
ソニーのサービス担当者、または営業担当者にご連絡ください。
万一、異常が起きたら
日本語

1(J)
警告 ............................................................................................................. 2 (J)
注意 ............................................................................................................. 2 (J)
概要................................................................................................................... 3 (J)
仕様................................................................................................................... 3 (J)
ビデオカメラへの取り付け ................................................................................ 4 (J)
BVP-700/900へ取り付ける......................................................................................... 5(J)
BVP-750/950へ取り付ける......................................................................................... 6(J)
RC基板を取り付ける..................................................................................................... 7(J)
目次
日
本
語

2(J)
CCDユニットを取り付けるときは電源を遮断する
CCDユニットをカメラに取り付けるときは、カメラのPOWERスイッチを
OFFにするだけでなく、トライアックスケーブルまたはDCIN端子に接続
されたケーブルを取り外してください。電源が接続されたままで CCD ユ
ニットを取り付けると、火災や故障の原因となることがあります。
分解しない、改造しない
分解したり、改造したりすると、感電の原因となります。
内部の調整や設定および点検を行う必要がある場合は、必ずソニーのサービ
ス担当者にご依頼ください。
内部に水や異物を入れない
水や異物が入ると火災や感電の原因となります。
万一、水や異物が入ったときは、すぐに電源を切り、トライアックスケーブ
ルや接続コードを抜いて、ソニーのサービス担当者または営業担当者にご相
談ください。
油煙、湯気、湿気、ほこりの多い場所では設置•使用しない
上記のような場所で設置・使用すると、火災や感電の原因となります。
指定されたカメラ以外に使用しない
指定されたカメラ以外に組み込んで使用すると、火災や感電の原因となりま
す。
下記の注意を守らないと、
火災や感電により死亡や大けがにつながることがあります。
下記の注意を守らないと、
けがをしたり周辺の物品に損害を与えることがあります。

3(J)
質量 0.9kg

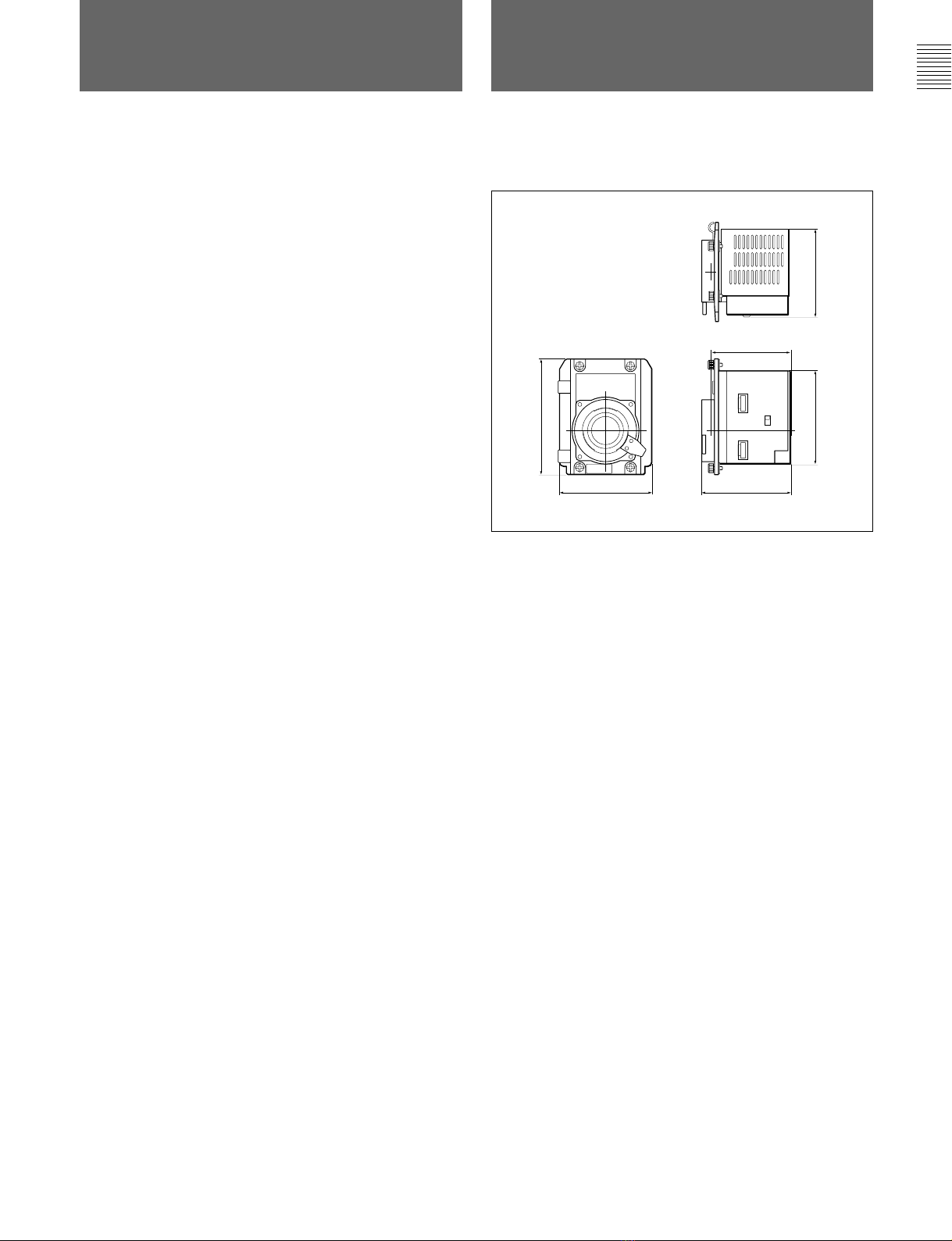

外形寸法 下図参照
付属品 RC基板（OHB-730WS/750WSAのみ）（１）
インストレーションマニュアル（１）
仕様および外観は、改良のため予告なく変更することがありますが
ご了承ください。
OHB-730/730WS/750A/750WSAは、ソニーBVP-700/900シリー
ズのカラービデオカメラBVP-700/900およびBVP-750/950用のプ
ラグイン型CCDユニットです。
OHB-730/750Aはアスペクト比4:3の標準画面、OHB-730WS/
750WSAはアスペクト比 16:9のワイド画面に対応します。OHB-
730WS/750WSAに付属のRC（アスペクトレシオコンバーター）基
板をBVP-900/950に取り付けると、16:9のアスペクト比を4:3に変
換 できるようになります。
OHB-750AシリーズはFIT(FrameInterlineTransfer)方式の
CCDを、OHB-730シリーズはIT(InterlineTransfer)方式のCCD
を採用しています。
概要

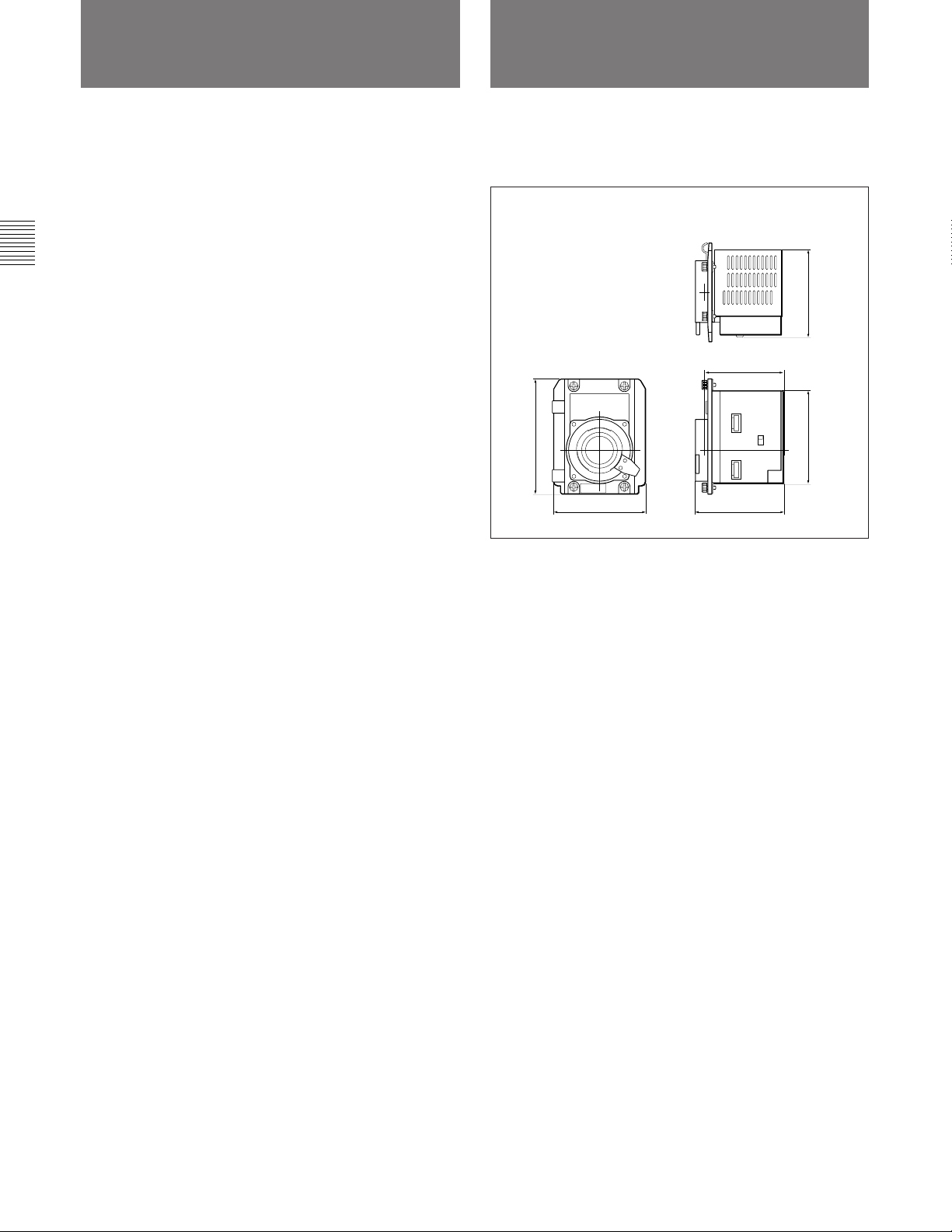

単位: mm
仕様
100
108
135
108 97
89.5

4(J)
3
2
BVP-700/900へ取り付ける
カラービデオカメラBVP-700/900とCCDユニットOHB-730/730WS/750A/750WSA
ビデオカメラBVP-700/900への取り付けかた
ビデオカメラへの取り付け
レンズロック レンズロックつまみ 取り付けネジB
マウントレバー
コネクターカバー (後面)
誤挿入防止板
ネジA
BVP-700/900 (前板をはずした図)
前板
6
7
6
5
4
1
マウントキャップ
OHB-730/730WS
OHB-750A/750WSA

5(J)
次の手順で取り付けます。
1CCDユニット後部の赤いコネクターカバーを外す。
2カメラ下部のレンズロックつまみをゆるめてレンズロックを左に
回し、前板を外す。
3カメラ前部の誤挿入防止板のネジAをゆるめ、誤挿入防止板
を手前に開く。
4CCDユニットを挿入し、4本の取り付けネジBを締めて固定す
る。
硬貨などを使って、しっかりと締めてください。
5CCDユニットのマウントレバーを反時計方向いっぱいに回し、
マウントキャップを外す。
6マウントレバーを、真下にくるまで時計方向いっぱいに回す。
7誤挿入防止板を元どおりに閉め、ネジAでしっかりと固定す
る。
ご注意
●CCDユニットは確実に、正確に固定してください。正しく取り付け
られていないと、破損の恐れがあります。
●マウントレバーは必ず真下にくるまで回してください。真下にして
おかないと、レンズを破損する恐れがあります。
●誤挿入防止板はきちんと閉めて固定してください。しっかり固定
されていないと、レンズが取り付けられません。

6(J)
ビデオカメラへの取り付け

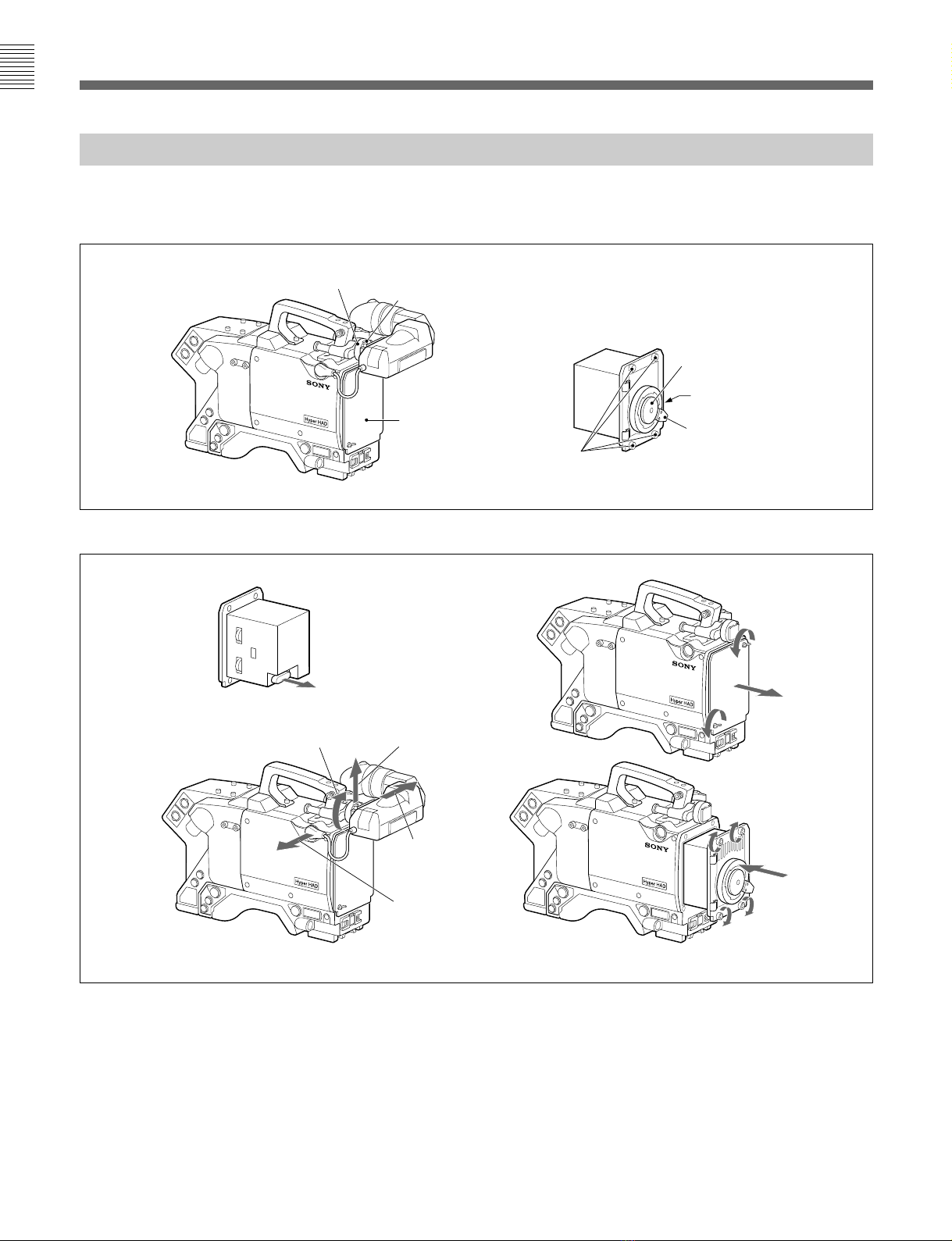

BVP-750/950へ取り付ける
図はBVP-750への取り付けかたを示しています。BVP-950にも同
様に取り付けることができます。
カラービデオカメラBVP-750とCCDユニットOHB-730/730WS/750A/750WSA
ビデオカメラBVP-750への取り付けかた
BVP-750
前板 マウントレバー
コネクターカバー (後面)
取り付けネジ
4-1)
4-2)
4-2)
3
1
2 -3)
2 -3)
2 -1)
2 -2)
ビューファインダー左右位置固定リング
マウントキャップ
ビューファインダーストッパー
OHB-730/730WS
OHB-750A/750WSA

7(J)
次の手順で取り付けます。
1CCDユニット後部の赤いコネクターカバーを外す。
21.5インチビューファインダーを、次の手順で外す。
1) VF端子からビューファインダーケーブルを外す。
2) ビューファインダー左右位置固定リングをゆるめる。
3) ビューファインダーストッパーを上げ、ビューファインダーを矢
印の方向へスライドさせて抜き取る。
3前板の蝶ネジ2本をゆるめ、前板を外す。
4CCDユニットを挿入し、4本の取り付けネジを締めて固定する。
硬貨などを使って、しっかり締めてください。
RC基板を取り付ける
OHB-730WS/750WSAに付属のRC基板をBVP-900/950に取り付
けると、アスペクト比を16:9から4:3に変換する機能を使用すること
ができます。
1BVP-900/950の側板を開け、PR/DA基板を引き抜く。
BVP-900 BVP-950
2DA基板に取り付けられているCN-1566基板を、ネジ 2 本を外
してDA基板から取り外す。
3RC基板をCN-1566基板を外した位置に取り付け、ネジ2 本で
確実に締める。
4PR/DA基板をBVP-900/950の元の位置に装着し、側板を閉
める。
CN-1566基板
RC基板
PR/DA基板
PR/DA基板
PR/DA基板 PR/DA基板

1(E)
English
Overview.............................................................................................. 2(E)
Specifications....................................................................................... 2(E)
Mounting to the Video Camera ......................................................... 3(E)
Mounting to the BVP-700/700P/900/900P ..................................... 3(E)
Mounting to the BVP-750/750P/950/950P ..................................... 4(E)
Mounting the Supplied RC Board ................................................... 6(E)
Table of Contents
English

2(E)
Mass 0.9 kg (2 lb)
Dimensions See the figure below.
Accessories supplied RC board (OHB-730WS/
730WSP/750WSA/
750WSAP only) (1)
Installation Manual (1)
Design and specifications are subject to change
without notice.
Overview
The OHB-730/730P/730WS/730WSP/750A/750AP/
750WSA/750WSAP are plug-in type CCD units
designed for the Sony BVP-700/900-series color video
cameras.
Use the OHB-730/730P/750A/750AP for shooting in
4:3 normal screen and the OHB-730WS/730WSP/
750WSA/750WSAP for shooting in 16:9 wide screen.
When you install the RC (aspect ratio converter) board
supplied with the OHB-730WS/730WSP/750WSA/
750WSAP in the BVP-900/900P/950/950P, the aspect
ratio conversion function can be used.
The OHB-750A-series unit uses an FIT (Frame
Interline Transfer)-type CCD, and the OHB-730-series
unit uses an IF (Interline Transfer)-type CCD.
Applicable cameras
OHB-730/730WS/750A/750WSA (for NTSC):
• BVP-700/900
• BVP-750/950
OHB-730P/730WSP/750AP/750WSAP (for PAL):
• BVP-700P/900P
• BVP-750P/950P
97 (37/8)
89.5 (35/8)
108 (43/8)
108 (43/8)100 (4)
Unit: mm (inches)
135 (53/8)
Specifications

3(E)

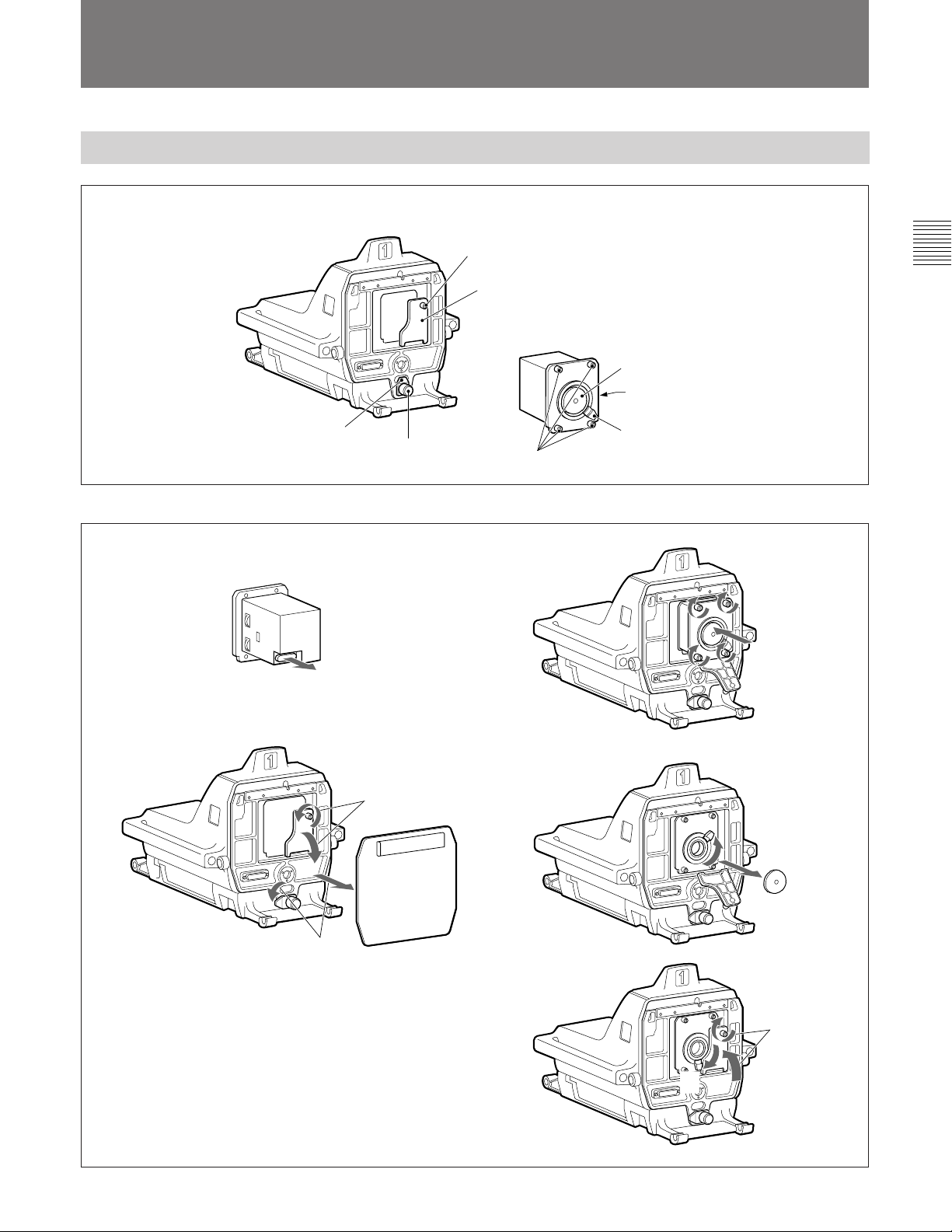

Mounting to the BVP-700/700P/900/900P
BVP-700/700P/900/900P color video camera and OHB-730/750A-series CCD unit
Mounting the CCD unit to the BVP-700/700P/900/900P
Mounting to the Video Camera
Front panel
1
3
2
4
5
6
7
6
Mounting screws B
Lens-lock knob
Lens lock
Connector cover (on the rear)
Insertion-prevention plate
Screw A
Mounting cap
Mounting lever
OHB-730/730P/730WS/730WSP
OHB-750A/750AP/750WSA/750WSAP
BVP-700/700P/900/900P
(with the front panel removed)

4(E)

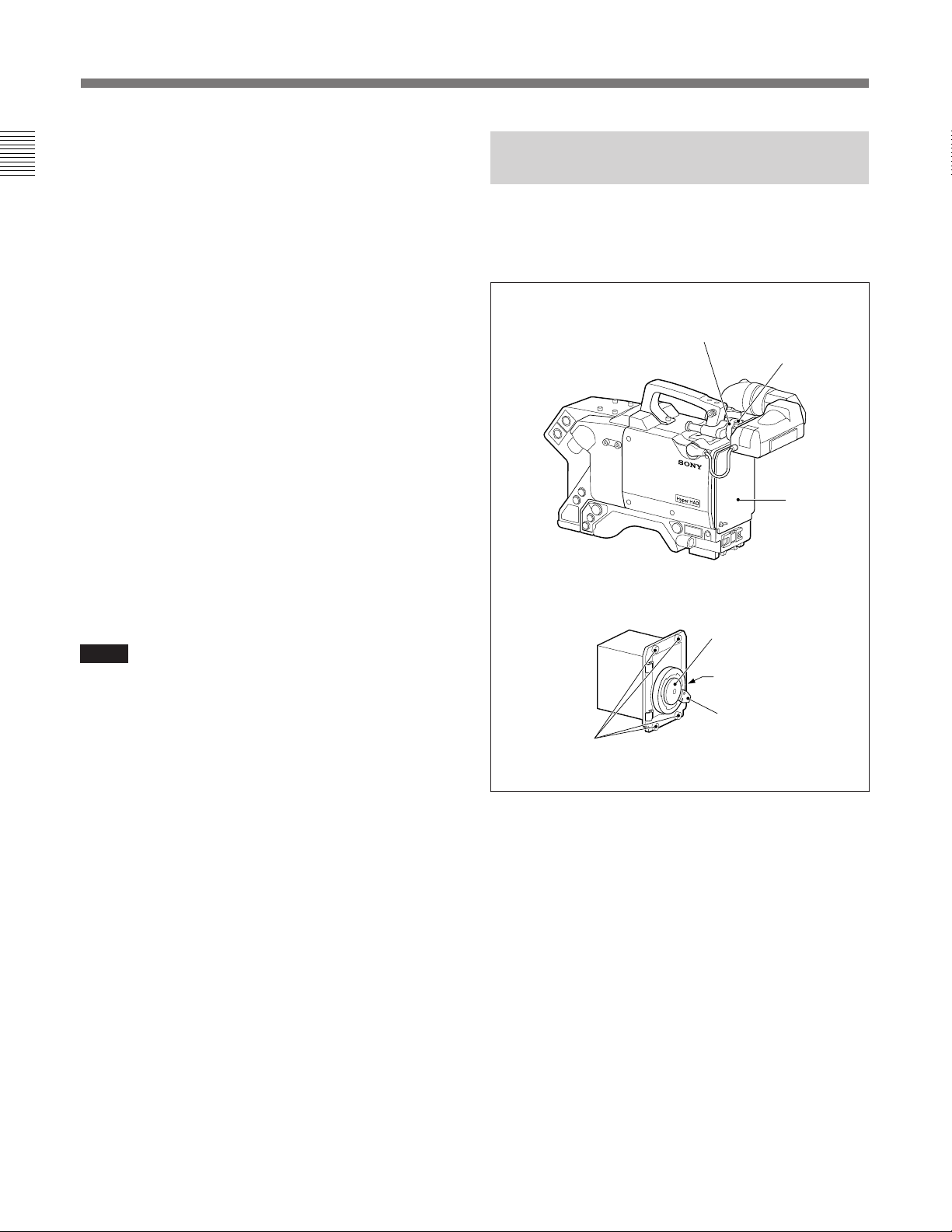

Mounting to the BVP-750/750P/
950/950P
Figures show mounting the unit to the BVP-750/750P.
It is possible to mount the unit to the BVP-950/950P in
the same way.
BVP-750/750P color video camera and
OHB-730/750A-series CCD unit
Mounting to the Video Camera
Proceed as follows.
1Remove the red connector cover from the rear of
the CCD unit.
2Loosen the lens-lock knob, turn the lens lock
counterclockwise, and remove the front cover.
3Loosen screw A on the front, and open the
insertion-prevention plate.
4Insert the CCD unit, and secure it with the four
mounting screws B.
Fasten the screws securely with a coin or similar
tool.
5Turn the mounting lever on the CCD unit fully
counterclockwise, and remove the mounting cap.
6Turn the mounting lever clockwise to its lowest
position.
7Close the insertion-prevention plate, and secure it
with the screw A.
Notes
•Be sure to secure the CCD unit firmly and correctly.
Otherwise the unit may be damaged.
•Be sure to fully turn the mounting lever to its lowest
position. Otherwise the lens may be damaged.
•Be sure to close the insertion-prevention plate and fix
it securely. Otherwise the lens cannot be mounted.
Viewfinder horizontal-lock ring
Front plate
Viewfinder stopper
OHB-730/730P/730WS/730WSP
OHB-750A/750AP/750WSA/750WSAP
Mounting cap
Mounting lever
Mounting screws
BVP-750/750P
Connector cover
(on the rear)

5(E)

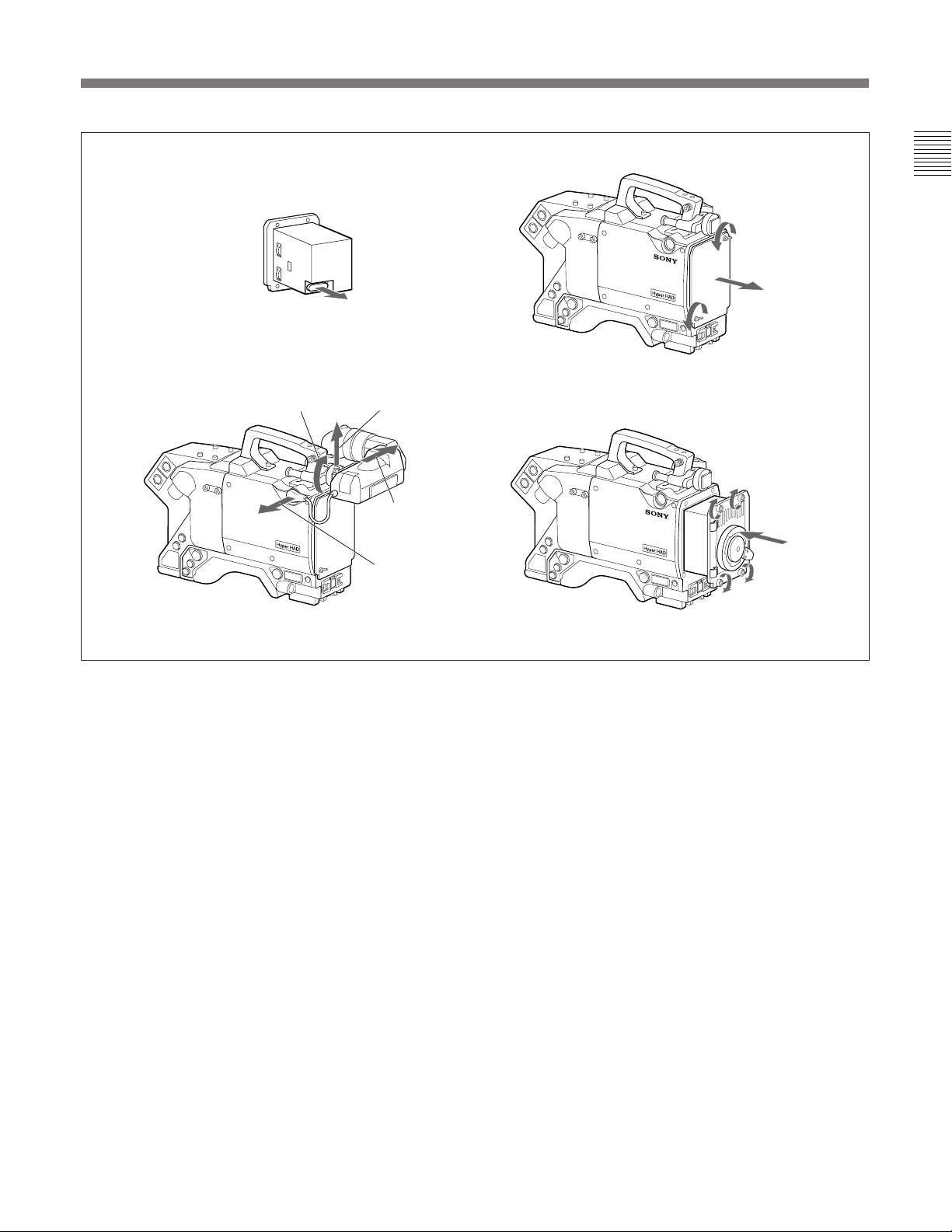

Mounting the CCD unit to the BVP-750/750P
Proceed as follows.
1Remove the red connector cover from the rear of
the CCD unit.
2Romove the 1.5-inch viewfinder from the camera
in the following sequence.
1) Disconnect the viewfinder cable from the VF
connector.
2) Loosen the viewfinder horizontal-lock ring.
3) Raise the viewfinder stopper, slide the
viewfinder in the direction of the arrow, and
pull it out.
3Loosen the wing nuts on the front plate, and detach
the plate.
4Insert the CCD unit, and secure it with the four
mounting screws.
Fasten the screws securely with a coin or similar
tool.
2 -3)
2 -3)
2 -1)
2 -2)
1
3
4-1)
4-2)
4-2)

6(E)
Mounting the Supplied RC Board
When the RC (aspect ratio converter) board supplied
with the OHB-730WS/730WSP/750WSA/750WSAP
is mounted in a BVP-900/950-series video camera, the
aspect ratio conversion function (from 16:9 to 4:3) can
be applied.
1Open the side panel of a BVP-900/950-series video
camera, and pull the PR/DA boards out.
2Remove the CN-1566 board attached to the DA
board by loosening the two screws.
3Mount the RC board to the DA board in place of
the CN-1566 board, and secure it with the original
two screws.
4Return the PR/DA board to its original position,
and close the side panel.
Mounting to the Video Camera
RC board
PR/DA board
CN-1566 board
PR/DA board
BVP-900/900P BVP-950/950P
PR/DA board PR/DA board

1(G)
Deutsch
Inhaltsverzeichnis
Deutsch
Überblick .............................................................................................2(G)
Technische Daten ................................................................................2(G)
Anbringen an der Videokamera ........................................................3(G)
Anbringen an der BVP-700P/900P ................................................. 3(G)
Anbringen an der BVP-750P/950P ................................................. 4(G)
Einbau der mitgelieferten RC-Leiterplatte ...................................... 6(G)

2(G)
Gewicht 0,9 kg
Abmessungen Siehe folgende Abbildung.
Mitgeliefertes Zubehör RC-Leiterplatte (nur bei
OHB-730WSP/750WSAP)
(1)
Installationsanleitung (1)
Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.
Überblick
Die CCD-Einheiten OHB-730P/730WSP/750AP/
750WSAP sind zum Einsetzen in die Sony Farb-
Videokameras der BVP-700/900-Serie bestimmt.
Die Einheiten OHB-730P/750AP dienen zum
Aufnehmen im 4:3-Normalformat und die OHB-
730WSP/750WSAP zum Aufnehmen im 16:9-
Breitbildformat.
Wenn die beim OHB-730WSP/750WSAP
mitgelieferte RC-Leiterplatte (Aspect Ratio Converter)
im BVP-900P/950P installiert ist, kann das
Seitenverhältnis geändert werden.
Die OHB-750A-Serie arbeitet mit FIT-CCDs (Frame
Interline Transfer) und die OHB-730-Serie mit IT-
CCDs (Interline Transfer).
Verwendbare Kameras
•BVP-700P/900P
•BVP-750P/950P
Technische Daten
97
89,5
108
108 100
Einheit: mm
135

3(G)
Anbringen an der BVP-700P/900P
Farb-Videokamera BVP-700P/900P und CCD-Einheit der OHB-730/750A-Serie
Anbringen der CCD-Einheit an der BVP-700P/900P
Anbringen an der Videokamera
Befestigungsschrauben B
Arretierknopf
Objektiv-Verriegelung
Anschlußabdeckung
(an der Rückseite)
Schutzplatte
Schraube A
Montagekappe
Befestigungshebel
OHB-730P/730WSP
OHB-750AP/750WSAP
BVP-700P/900P
(mit abgenommener Frontabdeckung)
Frontabdeckung
1
3
2
4
5
6
7
6

4(G)
Anbringen an der BVP-750P/950P
Im folgenden wird die Anbringung an der BVP-750P
behandelt. Auf gleiche Weise läßt sich die Einheit
auch an der BVP-950P anbringen.
Farb-Videokamera BVP-750P und CCD-Einheit
der OHB-730/750A-Serie
Anbringen an der Videokamera
Verfahren Sie wie folgt:
1Nehmen Sie die rote Anschlußabdeckung auf der
Rückseite der CCD-Einheit ab.
2Lösen Sie den Arretierknopf, drehen Sie die
Objektiv-Verriegelung im Gegenuhrzeigersinn,
und nehmen Sie die Frontabdeckung ab.
3Lösen Sie die Schraube A an der Vorderseite, und
klappen Sie die Schutzplatte auf.
4Setzen Sie die CCD-Einheit ein, und sichern Sie
sie mit den vier Befestigungsschrauben B.
Drehen Sie die Schrauben mit einer Münze o.ä. gut
fest.
5Drehen Sie den Befestigungshebel an der CCD-
Einheit vollständig im Gegenuhrzeigersinn, und
nehmen Sie die Montagekappe heraus.
6Drehen Sie den Befestigungshebel im
Uhrzeigersinn ganz nach unten.
7Schließen Sie die Schutzplatte, und sichern Sie sie
mit der Schraube A.
Hinweise
•Achten Sie sorgfältig darauf, daß die CCD-Einheit
richtig angebracht ist, da sie sonst beschädigt werden
kann.
•Achten Sie darauf, den Befestigungshebel ganz in die
untere Position zu drehen, da sonst das Objektiv
beschädigt werden kann.
•Vergessen Sie nicht, die Schutzplatte zu schließen
und zu befestigen, da sonst das Objektiv nicht
angebracht werden kann.
Sucher-Horizontal-Verriegelungsring
Frontabdeckung
Stopper
OHB-730P/730WSP
OHB-750AP/750WSAP
Montagekappe
Befestigungshebel
Befestigungsschrauben
BVP-750P
Anschlußabdeckung
(an der Rückseite)
