Sony DFW-V500 User manual

User’s
Guide
(Ver. 1.0) Japanese
CCD COLOR DIGITAL
CAMERA MODULE
DFW-V500
DFW-VL500

DFW-V500
DFW-VL500
TableofContents
概 要...................................................................................................................... 1
主な特長.................................................................................................................. 1
システム構成品 ...................................................................................................... 2
主な仕様.................................................................................................................. 3
接続図...................................................................................................................... 4
各部の名称と働き .................................................................................................. 5
外形寸法図.............................................................................................................. 6
CCD撮像範囲......................................................................................................... 7
分光感度特性(代表値) .......................................................................................... 8
機能説明.................................................................................................................. 9
CameraControl&StatusRegisterの設定値 ............................................. 13
画像出力までのコマンド送出手順 ....................................................................... 21
コマンド設定と動作タイミング ........................................................................... 23
シャッターについて .............................................................................................. 32
ホストアダプターカードDFWA-400 ................................................................ 35

1
DFW-V500
DFW-VL500
DFW-V500/VL500は、1/3型PSITCCDを搭載したカラーデジタルビデオカメラです。DFW-V500はCマウ
ントタイプ、DFW-VL500は12倍ズームレンズ内蔵タイプです。
デジタルインターフェースにはIEEE1394-1995を採用しており、400Mbpsにも及ぶ転送速度を実現し、VGA
(640×480),YUV(4:2:2),30fpsの出力が可能となりました。また色再現性を考慮し、原色フィルターCCD
を採用しました。さらには、デジタル信号を用いることで、産業用画像処理分野で非常に重要とされる「画像劣化」
がなく、また正方画素CCDを用いたことにより、画像処理部分でのアスペクトレシオ変換が不要となりました。
概 要
1/3型PSITCCD採用
原色フィルター/正方格子/全画素読み出しCCD採用
非圧縮YUV(4:2:2)各8ビット
外部トリガーによる画像キャプチャーリング機能
外部トリガーシャッター機能を搭載することで、被写体の動きやアプリケーションに合わせて任意のタイミング
でシャッターを作動させることができます。また、露光時間も豊富な設定値の中から選択でき、最適な条件で画
像を取り込めます。
堅牢なアルミダイキャストシャーシーを採用
主な特長

2
DFW-V500
DFW-VL500
システム構成品
ビデオカメラモジュール
DFW-V500 IEEE1394カメラケーブル (6pin,4.5m)(付属品)
ホストアダプターカード(別売)
DFWA-400
Cマウントレンズ(別売)
•VCL-08YM
•VCL-12YM
•VCL-16Y-M
•VCL-25Y-M
•VCL-50Y-M
•J6×11MACROCanon製
ビデオカメラモジュール
DFW-VL500

3
DFW-V500
DFW-VL500
主な仕様
撮像素子
有効画素数
セルサイズ
インターフェースフォーマット
プロトコル
データフォーマット
フレームレート
転送速度
レンズマウント
DFW-V500
DFW-VL500
フランジバック
DFW-V500のみ
最低被写体照度
DFW-V500
DFW-VL500
ホワイトバランス
色相(HUE)
彩度(Saturation)
明るさ(Brightness)
ズーム/フォーカス
DFW-VL500のみ
ガンマ
CCDアイリス
シャッター
ゲイン
外部トリガーシャッター
電源/消費電力
動作温度/保存温度
外形寸法
DFW-V500
DFW-VL500
質量 DFW-V500
DFW-VL500
付属品
: 1/3型PSCCD
: 659(H)×494(V)
: 7.4(H)×7.4(V)μm
: IEEE1394-1995
: 1394-basedDigitalCameraSpecificationVersion1.20準拠
: 640×480 YUV(4:2:2) 各8ビット Mode-3
640×480 YUV(4:1:1) 各8ビット Mode-2
320×240 YUV(4:2:2) 各8ビット Mode-1
160×120 YUV(4:4:4) 各8ビット Mode-0
: 3.75,7.5,15,30フレーム/秒およびワンショット
: 100,200,400Mbps
: Cマウント
: 12倍ズームレンズ内蔵
撮影距離無限大のとき、焦点距離Tele側:64mm,Wide側:5.5mm
MOD全ズーム域において0.8m、Wide端で1cm(レンズ先端からの距離)
: 17.526mm
: 6lx (F1.2)
: 14lx (F1.8、Wide端)
: OnePush(自動調整時色温度:2400K〜10000K)/
ATW(自動調整時色温度:2800K〜6500K)(自動追尾)/
3200K、5600K、手動調整
: 調整可能
: 調整可能
: 調整可能
: 調整可能/手動調整(本体上面ボタンによる)
: 3ポジション切り換え可能
: ON(1/30〜1/2,000)/OFF切り換え可能
: 5〜1/15秒、1/30〜1/10,000秒、1/20,000秒、1/50,000秒、
1/100,000秒
: 自動調整/手動調整(0〜18dB,1dB/step)
AGC動作範囲も上記に同じ
: ON/OFF切り換え可能
: DC＋8〜＋30V(IEEE1394ケーブルより供給)/4W
: −10〜＋50℃/−20〜＋60℃
: 60(W)×61(H)×116.7(D)mm
: 60(W)×61(H)×118.5(D)mm
: 約305g
: 約335g
: IEEE1394カメラケーブル(1)、レンズマウントキャップ(1)...DFW-V500
レンズキャップ(1)...DFW-VL500、クランプフィルター(2)
外部トリガー用コネクター(オス)(1)、取扱説明書(1)

4
DFW-V500
DFW-VL500
接続図
推奨レンズ:
VCL-08YM
VCL-12YM
VCL-16Y-M
VCL-25Y-M
VCL-50Y-M
J6×11MACROCanon製
DFW-V500
IEEE1394カメラケーブル
DFWA-400
ホストアダプターカード
Cマウントレンズ
ホスト機器(PCなど)
ディスプレイ
DFW-V500
DFW-VL500
DFW-VL500
IEEE1394カメラケーブル
DFWA-400
ホストアダプターカード
ホスト機器(PCなど)
ディスプレイ

5
DFW-V500
DFW-VL500
各部の名称と働き
qレンズマウント(Cマウント)(DFW-V500)
w内蔵ズームレンズ(DFW-VL500)
eフランジバック調整ネジ穴(DFW-V500)
小型のマイナスドライバーでフランジバック調整を行いま
す。
r三脚取り付け用ネジ穴
tカメラ固定用ネジ穴
yTRIGIN(トリガー)端子
TTLレベル,負極性のトリガー信号を入力します。
uカメラ端子(IEEE1394端子)
付属のIEEE1394ケーブルで、ホストとなる機器と接続し
ます。
yy
yy
yTRIGIN端子(メス)のピン配列 uu
uu
uカメラ端子のピン配列
1. NC
2. GND
3. TRIG IN
4. NC
1
2
4
3
2
1
4
3
6
5
1. Power
2. Power (GND)
3. TPB–
4. TPB+
5. TPA–
6. TPA+
iパイロットランプ
電源投入時は緑色に、Isochronous転送(可能)状態では橙
色に点滅します。
oZOOMボタン(DFW-VL500)
T:望遠側、W:広角側にZoomingします。
!0 FOCUSボタン(DFW-VL500)
F:遠方に、N:近傍にFocusingします。
!1 フィルターネジ(DFW-VL500)
口径37mmのフィルター類を装着します。
DFW-V500
DFW-VL500
Digital Interface
DFWDFW-V500-V500
TRIG IN
1
8
3
6 7
4
5
10
9
11
2
8
O
P
T
I
C
A
L
1
2
X
Z
O
O
M
L
E
N
S
Digital InterfaceDigital Interface
DFWDFW-VL500-VL500
TRIG INTRIG IN
FT
FOCUSFOCUSZOOMZOOM
NW
6 7
4
5

6
DFW-V500
DFW-VL500
DFW-V500

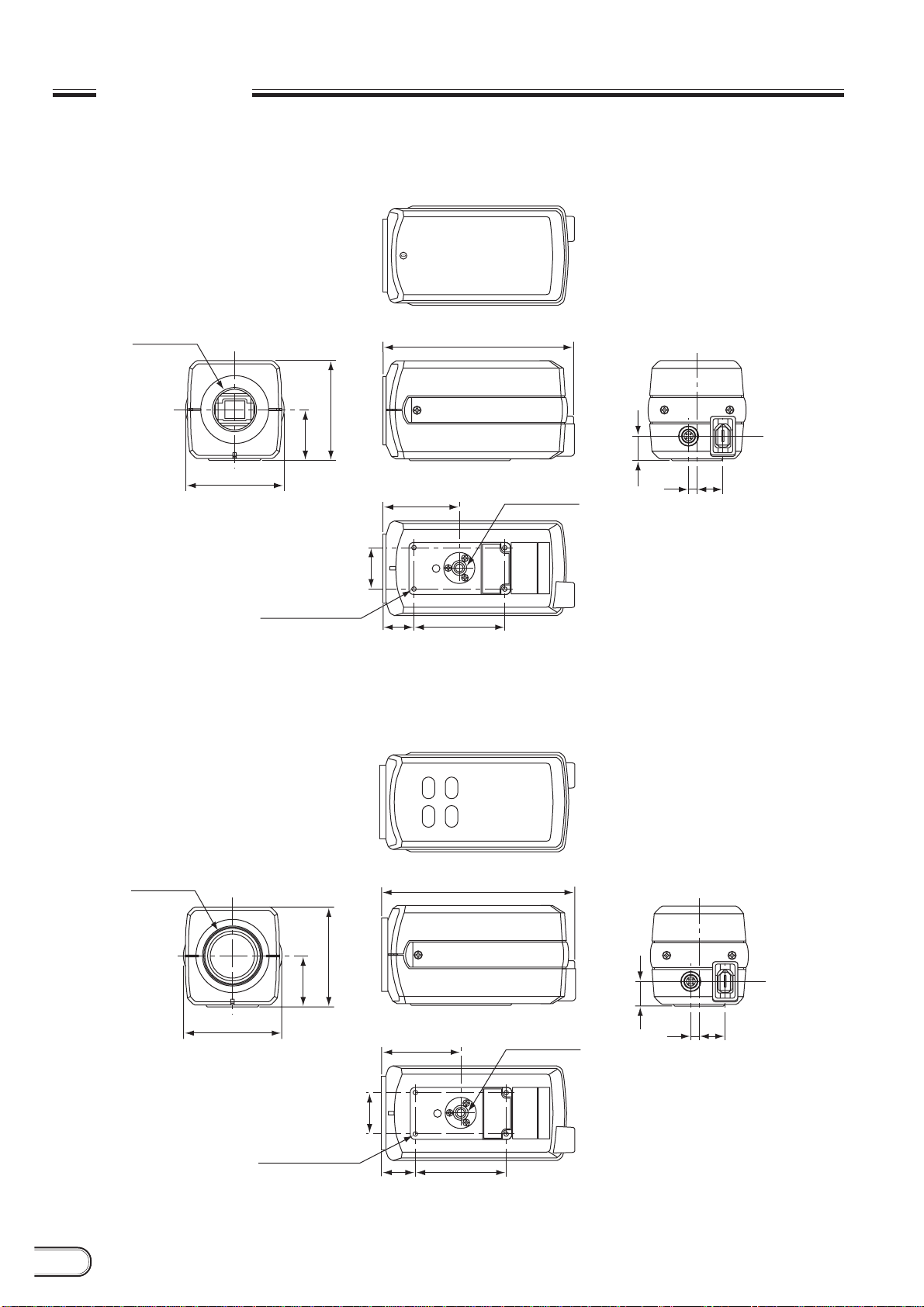

外形寸法図
単位:mm
DFW-VL500
単位:mm
15
16.15.1
60
31
61
1" -32UNC
25
19
47
56
1/4" -20UNC
4-M3 (有効深さ5)
116.7
Digital InterfaceDigital Interface
DFWDFW-V500-V500
TRIG INTRIG IN
15
16.15.1
O
P
T
I
C
A
L
1
2
X
Z
O
O
M
L
E
N
S
60
31
61
M37 P0.75 118.5
Digital InterfaceDigital Interface
DFWDFW-VL500-VL500
TRIG INTRIG IN
25
20.8
48.8
56
1/4" -20UNC
4-M3 (有効深さ5)
FT
FOCUSFOCUSZOOMZOOM
NW

7
DFW-V500
DFW-VL500

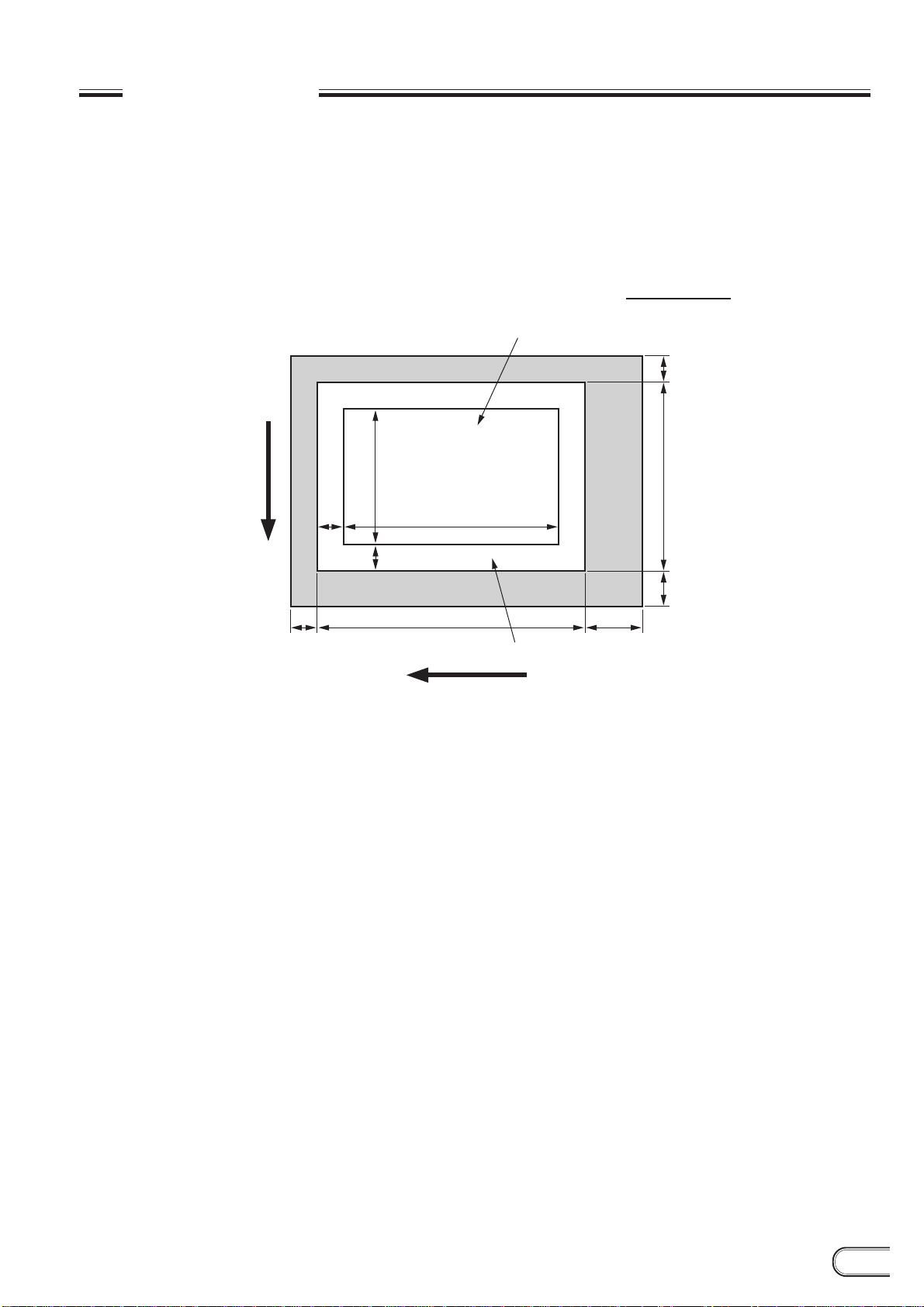

CCD撮像範囲
総画素数 :692(H)×504(V)
有効画素数:659(H)×494(V)
撮像画素数:640(H)×480(V)
ユニットセルサイズ:7.4μm(H)×7.4μm(V)
TopView
H
V
撮像範囲
有効画素範囲
10 640
2
2659 31
494
8
480
7
注)撮像範囲の中心が光軸です。

8
DFW-V500
DFW-VL500
分光感度特性(代表値)
400 500
Wavelength [nm]
BG
R
Relative Response
600 700

9
DFW-V500
DFW-VL500
DFW-V500/VL500は従来のアナログ式カメラと異なり、電源を供給するだけでは映像信号を出力しません。
1394-basedDigitalCameraSpecificationVer.1.20によって規定されたCSR(Control&Status
Register)に所定のコマンドを書き込むことによって、動作を開始します。映像信号を出力するまでの手順、CSR
の詳細についてはP13の「CameraControl&StatusRegisterの設定値」,P21の「画像出力までのコマンド
送出手順」をご参照ください。
この章では、CSRの操作によって設定が可能なカメラの機能について説明します。
機能説明
カメラ機能
Gain
映像信号アンプのゲインを設定します。標準ゲインから最大＋18dBまで18ステップで設定可能です。
AUTOをONにすれば、適正露光となるようにゲインを自動調整します。動作範囲は0〜＋18dBです。
注) 18dBにおいて、＋3dB程度のバラツキが出てしまうことがあります。
1ステップは約1dBです。
Shutter
CCDの露光時間を最大5秒から最短1/100,000秒まで設定します。CCDアイリスをONにすれば、適正露光と
なるように露光時間を自動調整します。動作範囲は1/30〜1/2,000秒です。
Iris(DFW-VL500のみ)
内蔵ズームレンズの絞りを全開(Wide端でF1.8)から全閉まで設定します。AUTOをONにすれば、適正露光と
なるように絞りを自動調整します。動作範囲はF1.8〜F32程度です。
これは参考値で、カメラの調整・動作状態によってばらつきます。
AutoExposure
Gain,Shutter,IrisのいずれかがAUTOで動作しているときの露出補正の設定を行います。Gain,Shutter,Iris
のすべてがManualに設定されているときは、AutoExposureの設定は意味を持ちません。動作範囲は約−1EV
〜＋0.5EVです。
AGC,LensIris,CCDIrisの動作範囲
DFW-VL500の場合
EV4 AGC Lens Iris CCD Iris EV7 EV22EV16
DFW-V500(レンズ絞りF=5.6)の場合
EV7 AGC CCD Iris EV10 EV16

10
DFW-V500
DFW-VL500
機能説明
Brightness
黒レベルの設定を変化させることで、画像の明るさをコントロールします。画像の黒い部分がつぶれて階調が表
現できない場合にBrightnessの調整を行ってください。
Y出力データの最大値を255としたとき
コマンド設定値 Y出力値(全黒)
-----------------------------------------------------------
00h 0
80h 1
FFh 50 これは参考値で、カメラの調整によってばらつきます。
Gamma
ガンマ補正のON/OFFを設定します。
ON :モニターの特性を考慮した自然な階調が得られます。
OFF(1):GammaONの場合と感度を合わせ、画像処理用にCCDの信号をリニアに出力します。
OFF(2):画像処理用にCCDの信号をリニアに出力します。OFF(1)より感度は低下しますが、ダイナミッ
クレンジが拡大します。

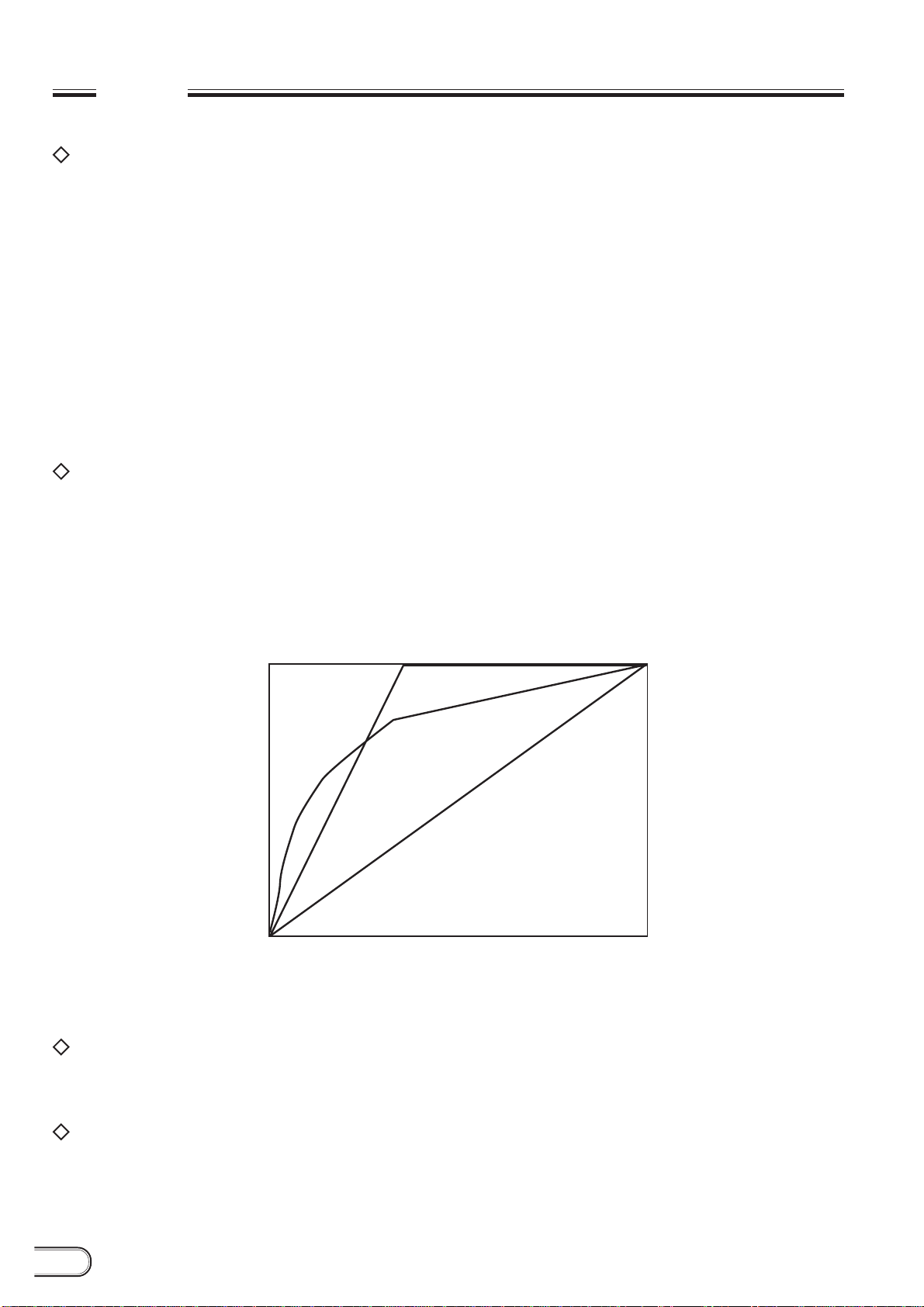

ガンマ特性概念図
Sharpness
画像の輪郭尖鋭度の調整を行います。
入力
ガンマOFF (2)
ガンマOFF (1)
ガンマON
出力
WhiteBalance
R-gain,B-gainを調整することで、WhiteBalanceの調整を行います。照明光の色温度に応じたWhite
Balanceを設定することで、白い被写体を白く撮像します。WhiteBalanceの動作モードを、Manual,One
Push,ATWの3種類から選択することができます。

11
DFW-V500
DFW-VL500
機能説明
ColorTemperature
本来は光学式フィルターの選択機能ですが、DFW-V500/VL500では色温度3200K,5600Kの光源を使用し
たときに適正なWhiteBalanceとなるR-gain,B-gainが設定されるようになっています。
Hue
色相の調整を行います。
コマンド設定値 Hue変化量
------------------------------------------------------------------------------------------------------------------------------
00h 工場設定値を基準に、NTSCVectorScopeの輝点が時計方向
に約15度回転するのと等価な変化量
80h 工場設定値
FFh 工場設定値を基準に、NTSCVectorScopeの輝点が反時計方
向に約15度回転するのと等価な変化量
これは参考値で、カメラの調整によってばらつきます。
Saturation
色の飽和度の調整を行います。
コマンド設定値 Saturation変化量
-----------------------------------------------------------------
00h 0%
80h 100%(工場設定値)
FFh 約200%Saturationこれは参考値で、カメラの調整によってばらつきます。
Zoom(DFW-VL500のみ)
内蔵ズームレンズの撮影倍率を調整します。
Focus(DFW-VL500のみ)
内蔵ズームレンズのピントを調整します。
IsochronousStart/Stop
IEEE1394Isochronous転送による画像出力のON/OFFを行います。画像出力ONの状態では、カメラ前面の
LEDがオレンジ色に点灯します。
OneShot
IsochronousOFFの状態から1枚(1Frame)だけ画像データを出力します。次項で説明するTriggerと異なる
のは、外部からのトリガー信号の代わりにIEEE1394のコマンドで画像の取り込みを開始することです。また、
露光を開始するタイミングは不定(コマンドを受けてから最長70ms以内)です。
OneShotによる画像データをIsochronous転送している間は、カメラ前面のLEDがオレンジ色に点灯します。

12
DFW-V500
DFW-VL500
機能説明
Trigger
外部トリガーモードのON/OFF設定を行います。このモードでは通常の動画信号を出力しません。
IsochronousStart状態でも、TriggerONを設定した時点でIsochronous出力は停止します。そして、外部ト
リガーパルス(TTLレベル,負極性,パルス幅1ms以上)が入力されると、その瞬間から指定された時間(shutter
で指定)だけ露光を行った画像を1枚(1Frame)出力します。
外部トリガーパルスが入力されてから画像データが出力開始するまでの時間は、露光時間およびカメラ内部の基
準パルス(VD)に対する外部トリガーパルスのタイミングによって変化します。
MemorySave/MemSaveCh/CurMemCh
現在のカメラ設定データをカメラ内部のメモリーに記憶します。2種類の設定が記憶可能で、それぞれ
MemoryChannel1,2と呼びます。
設定値を記憶させる場合、まずMemSaveChで記憶するMemoryChannelを指定し、次にMemorySaveで
記憶を実行します。
また、記憶している設定データを読み出してきてカメラに再度設定することが可能です。CurMemChで読み
出してくるMemoryChannelの指定と実行を同時に行います。工場出荷設定値に戻すことも可能です。

13
DFW-V500
DFW-VL500
この章において、CSRaddressは64bit中の下位32bitで表記します。(CSR:ControlandStatusRegister
の略)
省略した上位32bitは＊＊＊＊FFFFhです。(＊＊＊＊は、IEEE1394SerialBusの接続によって変化します。)
CSRのRead/WriteはQuadlet(4byte)単位で行います。CSRaddressはQuadletの先頭byteのaddressで
す。
CSRに設定する32bitのコマンドをHex表記するときは、bit0をMSBとして表記します。
例: 82012345h=10000010 00000001 00100011 01000101b
::
bit0 bit31
=======================================================================
CSRF0F00000h CameraInitializeRegister(WriteOnly)
CSRF0F00624hのCurrentMemoryChannelにおいてFactorySetupを選択したのと同じ動作をしま
す。
Command:80000000h
CSRF0F00800h台のFunctionを工場出荷状態に設定し直します。
このとき、CSRF0F00624hCurrentMem.chも0に戻します。
ご注意 : シリアルNo.100101〜100700(DFW-V500),100101〜100900(DFW-VL500)の
カメラはこの機能をサポートしていないので、CSRF0F00624hのCurrentMemory
ChannelにおいてFactorySetupを選択してください。
=======================================================================
CSRF0F00600h〜F0F00624hは、Isochronousによる画像転送の制御、およびカメラの設定のLoad/Save
を行います。
CSRF0F00600h CurrentFrameRate
FrameRate1−4を指定します。(Mode0ではFrameRate1は使用不可)
FrameRate Command
----------------------------------------------------------
1(3.75fps) 20000000h
2(7.5fps) 40000000h
3(15fps) 60000000h
4(30fps) 80000000h
ご注意 : CSRF0F00614hIsoENがOFF(STOP)のときに設定を行ってください。
CameraControl&StatusRegisterの設定値

14
DFW-V500
DFW-VL500
CameraControl&StatusRegisterの設定値
CSRF0F00604h CurrentVideoMode
VideoMode0−3を指定します。
VideoMode Command
-------------------------------------------------------------------------------------
0(160×120YUV(4:4:4)) 00000000h
1(320×240YUV(4:2:2)) 20000000h
2(640×480YUV(4:1:1)) 40000000h
3(640×480YUV(4:2:2)) 60000000h
ご注意 : CSRF0F00614hIsoENがOFF(STOP)のときに設定を行ってください。
CSRF0F00608h CurrentVideoFormat
VideoFormatを指定します。DFW-V500/VL500はFormat0のみ対応していますので、常にCommand
=00000000hです。
ご注意 : CSRF0F00614hIsoENがOFF(STOP)のときに設定を行ってください。
CSRF0F0060Ch IsochronousChannel,TransmitSpeed
IsochronousChannel(0−0Fh),TransmitSpeed(100,200,400Mbps)を指定します。
Speed Command
----------------------------------------------------------
0(100Mbps) n0000000h
1(200Mbps) n1000000h
2(400Mbps) n2000000h n:IsochronousChannel0−Fh
ご注意 :CSRF0F00614hIsoENがOFF(STOP)のときに設定を行ってください。
VideoMode,FrameRateによって、選択できるTransmitSpeedが異なります。
以下の表を参照してください。
mode0
―
―
―
100Mbps
200Mbps
400Mbps
100Mbps
200Mbps
400Mbps
100Mbps
200Mbps
400Mbps
mode1
100Mbps
200Mbps
400Mbps
100Mbps
200Mbps
400Mbps
100Mbps
200Mbps
400Mbps
100Mbps
200Mbps
400Mbps
FrameRate
3.75
7.5
15
30
mode2
100Mbps
200Mbps
400Mbps
100Mbps
200Mbps
400Mbps
100Mbps
200Mbps
400Mbps
―
200Mbps
400Mbps
mode3
100Mbps
200Mbps
400Mbps
100Mbps
200Mbps
400Mbps
―
200Mbps
400Mbps
―
―
400Mbps

15
DFW-V500
DFW-VL500
CameraControl&StatusRegisterの設定値
CSRF0F00614h IsochronousTransmissionStart/Stop
Isochronousによる画像転送のStart/Stopを設定します。
Start:Command=80000000h
Stop :Command=00000000h
ご注意 : 画像転送をStartする前に、CSRF0F00600h−F0F0060Chの設定を行ってください。
CSRF0F00618h MemorySave
CSRF0F00600h−F0F0060Ch,F0F00620hおよびCSRF0F00800台のコマンドによるカメラの
現在の設定を、CSRF0F00620hで指定されたMemoryChannelに記憶します。
カメラの電源をOFFにしても記憶は保持されます。
Execute:Command=80000000h
ご注意 :Executeを設定する前に、CSRF0F00620hMemorySaveChannelの設定を行ってくだ
さい。
MemorySaveの実行に約1秒かかります。Execute設定後1秒間は、他のコマンドを書き込ま
ないでください。
SerialNo.100101〜100700(DFW-V500),100101〜100900(DFW-VL500)の
カメラは、CSRF0F00800台の設定のみ記憶します。
CSRF0F0061Ch OneShot
1Frameだけ画像のIsochronous転送を行います。
Execute:Command=80000000h
ご注意 :CSRF0F00614hIsoENがOFF(STOP)のときのみ使用可能です。
OneShotコマンドをCSRに設定してからIsochronous転送が完了するまでの間は、新たな
OneShotコマンドを設定しないでください。
CSRF0F00620h MemorySaveChannel
カメラの現在の設定を記憶するMemoryChannel(ch1,ch2)を設定します。
ch1:Command=10000000h
ch2:Command=20000000h

16
DFW-V500
DFW-VL500
CameraControl&StatusRegisterの設定値
CSRF0F00624h CurrentMemoryChannel
CSRF0F00618hMemorySaveで記憶したカメラの設定(ch1,ch2)または工場設定値(Factory)をメ
モリーから読み出し、カメラに設定します。
最後に指定したMemoryChannelは自動的に記憶され、次に電源ONしたときには、そのMemoryChannel
に記憶された設定が有効になります。
Channel Command
----------------------------------------------------------
Factory 00000000h
ch1 10000000h
ch2 20000000h
=======================================================================
CSRF0F00800h〜F0F0088Chは、カメラの諸機能を制御します。
CSRF0F00800h Brightness
画像の黒レベルを調整します。
Command=820000nnh nn:00h(dark)−FFh(bright)の範囲で調整。
80hが標準値です。
CSRF0F00804h AutoExposure
AutoExposure(自動露出)の露出補正を調整します。
Command=820000nnh nn:01h(under)−FFh(over)の範囲で調整。
80hが標準値です。
ご注意 : Shutter,Gain,IrisのいずれかがAutoに設定されていないと、AutoExposureは無効です。
CSRF0F00808h Sharpness
画像の輪郭のシャープさを調整します。
Command=820000nnh nn:00h(soft)−FFh(sharp)の範囲で調整。
80hが標準値です。

17
DFW-V500
DFW-VL500
CameraControl&StatusRegisterの設定値
CSRF0F0080Ch WhiteBalance
白色の物体が正しい色調で撮像できるように赤,青のゲインを調整します。2種類の自動調整も可能です。
ご注意 :CSRF0F00830hのTriggerがONに設定されているか、CSRF0F0081ChのShutter設定
値が800h未満の場合は、Auto機能は使用できません。
このコマンドによって、CSRF0F0088ChのOpticalFilterはキャンセルされます。
(後着優先)
(1) マニュアル調整
Command=820mm0nnh mm:01h(min)−FFh(max)の範囲で青ゲイン調整。
nn :01h(min)−FFh(max)の範囲で赤ゲイン調整。
いずれも80hが標準値です。
(2) One-PushAutoWhiteBalance
コマンドを受けたときに自動調整を行い、そのときのWhiteBalanceを保持します。
Execute:Command= 86＊＊＊＊＊＊h ＊＊＊＊＊＊:不定
動作が完了すると 82＊＊＊＊＊＊h (＊＊＊＊＊＊:不定)と読み出されます。
ご注意 :撮影に使用する光源で照明された白い物体を、適正露光で画面いっぱいに撮影してから
Executeしてください。自動調整完了までに最長10秒かかります。
撮影に使用する光源を変更した場合は、再度Executeしてください。
(3) AutoTracingWhiteBalance
連続的に自動調整を行い、撮影条件の変化に対してWhiteBalanceを追尾させます。
ON :Command=83＊＊＊＊＊＊h ＊＊＊＊＊＊:不定
OFF:(1)または(2)のコマンドを設定してください。
ご注意 :適正露光以外では動作停止します。
画面内の白い物体の面積が少ないときは、調整精度が低下します。
CSRF0F00810h Hue
画像の色相を調整します。
Command=820000nnh nn: 00h(SkinTone→Red)−FFh(SkinTone→
Yellow)の範囲で調整。
80hが標準値です。
CSRF0F00814h Saturation
画像の色飽和度を調整します。
Command=820000nnh nn:00h(light)−FFh(deep)の範囲で調整。
80hが標準値です。

18
DFW-V500
DFW-VL500
CameraControl&StatusRegisterの設定値
CSRF0F00818h Gamma
ガンマ特性を設定します。 80hが標準値です。
Gamma Command
----------------------------------------------------------
ON 82000080h
OFF(1) 82000081h
OFF(2) 82000082h
CSRF0F0081Ch Shutter
電子シャッターの露光時間を設定します。自動露出(CCDアイリス)も可能です。
(1) マニュアル調整
Command=82000nnnh nnn:76Ah(long)−A0Fh(short)の範囲で調整。
800hが標準値です。
5.0sec≧ShutterSpeed≧1/30sec
nnn=800h−30＊ShutterSpeed(sec)
1/30sec>ShutterSpeed≧1/10,000sec
nnn=2573.6−15734.3＊ShutterSpeed(sec)
ShutterSpeed=1/20,000sec
nnn=A0Dh
ShutterSpeed=1/50,000sec
nnn=A0Eh
ShutterSpeed=1/100,000sec
nnn=A0Fh
ご注意 : nnn<800hの場合は、Gain,Iris,WhiteBalanceのAuto機能をONにしないでください。
参考) 設定値に対する理論的露光時間は以下のようになります。
76Ah≦nnn<800h
ShutterSpeed(sec)=(800h−nnn)/30.00732
800h≦nnn<A0Ch
ShutterSpeed(sec)=(2,007,365−780＊nnn)/12,288,000
(2) 自動露出(CCDIris)
ON : Command=83000＊＊＊h ＊＊＊:不定
OFF: (1)のコマンドを設定してください。
ご注意 : CSRF0F00830hのTriggerがONになっているときは、自動露出(CCDアイリス)の設
定をONにしないでください。
