PETASITE DRIVE EXTENSION UNIT
ODS-L60E
電気製品は、安全のための注意事項を守らないと、火災や人
身事故になることがあります。
このオペレーションガイドには、事故を防ぐための重要な注意事項と製品の取
り扱いかたを示してあります。このオペレーションガイドをよくお読みのうえ、
製品を安全にお使いください。お読みになったあとは、いつでも見られるとこ
ろに必ず保管してください。
OPERATION GUIDE
[Japanese/English/French/German/Italian/Spanish/Chinese]
1st Edition (Revised 3)

2

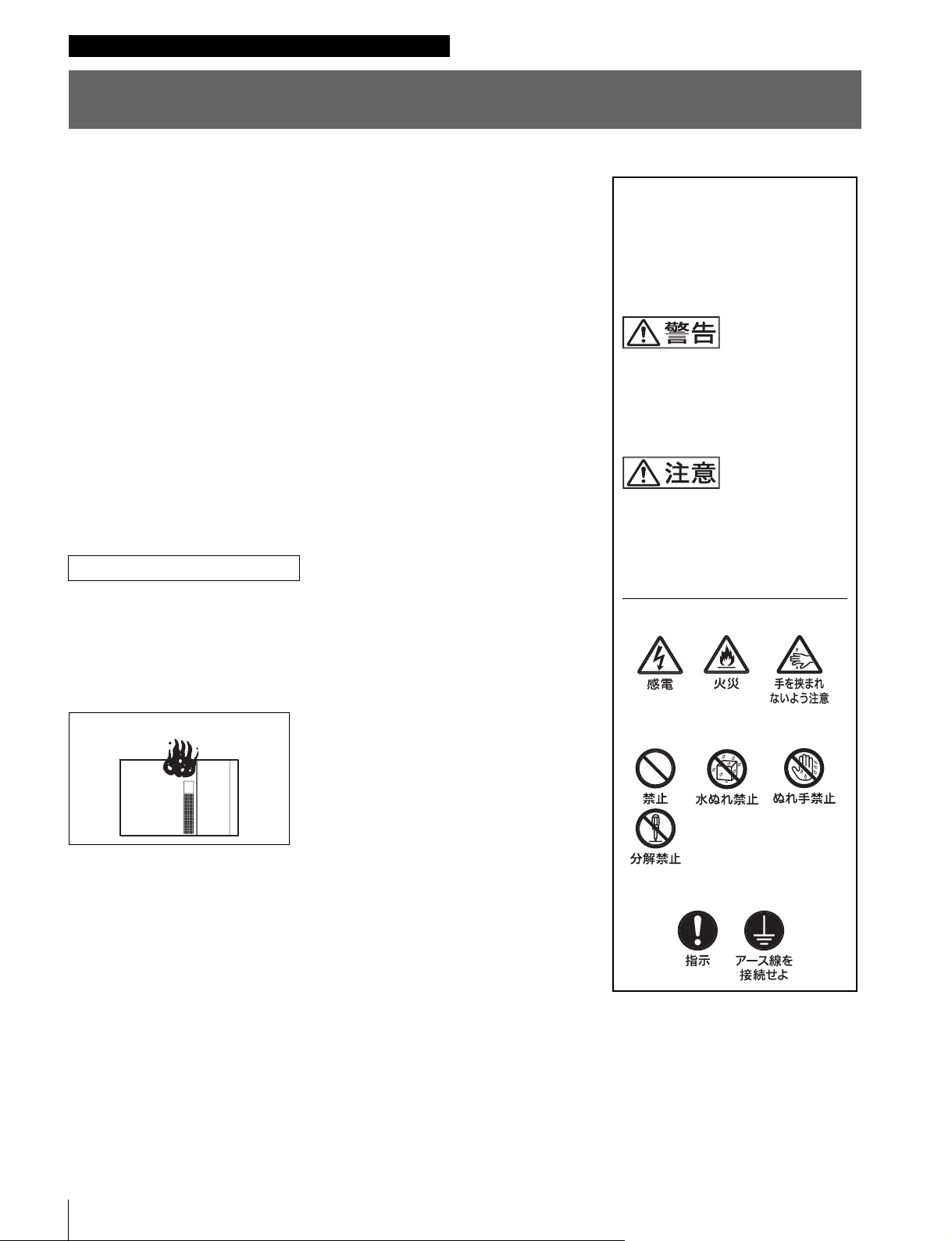

安全のために
電気製品は、安全のための注意事項を守らないと、火災や感電などにより死亡や
大けがなど人身事故につながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
3 〜 5 ページの注意事項をよくお読みください。
定期点検をする
長期間安全に使用していただくために、定期点検を実施することをおすすめしま
す。点検の内容や費用については、ソニーのサービス担当者または営業担当者に
ご相談ください。
故障したら使用を中止する
ソニーのサービス担当者、または営業担当者にご連絡ください。
万一、異常が起きたら
m
a電源を切る。
b電源コードや接続ケーブルを抜く。
cソニーのサービス担当者、または営業担当者に修理を依頼する。
m
すぐに電源を切り、消火する。
異常な音、におい、煙が出たら
炎が出たら
警告表示の意味
オペレーションマニュアルおよび
製品では、次のような表示をして
います。表示の内容をよく理解し
てから本文をお読みください。
この表示の注意事項を守らないと、
火災や感電などにより死亡や大け
がなど人身事故につながることが
あります。
この表示の注意事項を守らないと、
感電やその他の事故によりけがを
したり周辺の物品に損害を与えた
りすることがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号
日本語

3
警告
指定された電源コードを使用
する
指定以外の電源コードを使用すると、火
災や感電の原因となります。
電源コードを傷つけない
電源コードを傷つけると、火災や感電の
原因となります。
•電源コードを加工したり、傷つけたり
しない。
•重いものをのせたり、引っ張ったりし
ない。
•熱器具に近づけたり、加熱したりしな
い。
•電源コードを抜くときは、必ずプラグ
を持って抜く。
•ラックマウントするとき、レールには
さみ込まない。
万一、電源コードが傷んだら、ソニーの
サービス担当者に交換をご依頼くださ
い。
電源コードのプラグ及びコネ
クターは突き当たるまで差し
込む
真っ直ぐに突き当たるまでさしこまない
と、火災や感電の原因となります。
外装を外さない、改造しない
外装を外したり、改造したりすると、感
電の原因となります。内部の調整や設定
及び点検を行う必要がある場合は、必ず
サービストレーニングを受けた技術者に
ご依頼ください。
内部に水や異物を入れない
水や異物が入ると火災や感電の原因とな
ることがあります。
万一、水や異物が入ったときは、すぐに
電源を切り、電源コードや接続ケーブル
を抜いて、ソニーのサービス担当者また
は営業担当者にご相談ください
警告
JP

4
表示された電源電圧で使用す
る
製品の表示と異なる電源電圧で使用する
と、火災や感電の原因となります。
運搬時には必ず底面を持つ
前面パネルの前扉下部に手を差し込んで
本機を持ち上げたりすると、前扉が壊れ
てけがをすることがあります。
本機は重量物ですので、必ず底面を持っ
て正しい姿勢で運搬してください。
不安定な姿勢で運搬すると、腰痛になっ
たり、落下によるけがをすることがあり
ます。
油煙、湯気、湿気、ほこりの
多い場所では設置、使用しな
い
上記のような場所で設置・使用すると、
火災や感電の原因となります。
取扱説明書に記されている使用条件以外
の環境での設置・使用は、火災や感電の
原因となります。
水のある場所に設置しない
水が入ったり、ぬれたりすると、火災や
感電の原因となることがあります。
雨天や降雪中、海岸や水辺での使用は特
にご注意ください。
不安定な場所に設置しない
次のような場所に設置すると、倒れたり
落ちたりして、けがの原因となることが
あります。
･ ぐらついた台の上
･ 傾いたところ
･ 振動や衝撃のかかるところ
また、設置・取り付け場所の強度を充分
にお確かめください。
通気孔をふさがない
通気孔をふさぐと内部に熱がこもり、火
災や故障の原因となることがあります。
風通しをよくするために次の項目をお守
りください。
•壁から 10 ㎝以上離して設置する。
•密閉された狭い場所に押し込めない。
•毛足の長い敷物（じゅうたんや布団な
ど）の上に設置しない。
•布などで包まない。
•あお向けや横倒し、逆さまにしない。
高温下では使用しない
高温の場所で本機を使用すると、火災、
発火、発煙の原因となることがありま
す。周囲温度が 35 ℃を超える場所や、
直射日光のあたる場所では使用しないで
ください。
注意

5
安全アースを接続する
安全アースを接続しないと、感電の原因
となることがあります。
次の方法でアースを接続してください。
・電源コンセントが 3 極の場合
指定の電源コードを使用することで安全
アースが接続されます。
・電源コンセントが 2 極の場合
指定の 3 極→ 2 極変換プラグを使用し、
変換プラグから出ているアース線を建物
に備えられているアース端子に接続して
ください。
安全アースを取り付けることができない
場合は、ソニーのサービス担当者または
営業担当者にご相談ください。
コード類は正しく配置する
電源コードや接続ケーブルは、足に引っ
かけると本機の落下や転倒などによりけ
がの原因となることがあります。
十分注意して接続・配置してください。
2 台以上積み上げない
ラックを使用せずに 2 台以上積み上げる
と、機器が落下してけがの原因となるこ
とがあります。
製品の上に乗らない、重いも
のを載せない
倒れたり、落ちたり、壊れたりして、け
がの原因となることがあります。
I/E ステーションを開閉する
際には指や手をはさまない
I/E ステーションや本体の開口部に手を
入れると、けがの原因となることがあり
ます。
アース線
変換プラグ
ファンが止まったままの状態
で使用しない
ファンが付いている製品では、ファンが
止まると、アラームが表示されます。
ファンが止まったまま使用し続けると、
内部に熱がこもり火災の原因となること
があります。ソニーのサービス担当者に
ご連絡ください。
ぬれた手で電源プラグをさわ
らない
ぬれた手で電源プラグを抜き差しする
と、感電の原因となることがあります。
移動時にはコード類をはずす
電源コードや接続ケーブルは、足に引っ
かけると本機の落下などによりけがの原
因となることがあります。
移動時には、コード類をはずしてくださ
い。
2 人以上でラックマウント・
運搬する
本機は重量があり、かつ左右のバランス
が悪いので、けがや事故を防ぐため、
ラックマウントや運搬は必ず 2人以上で
行ってください。
運搬時に I/E ステーションの
取っ手部分に手をかけない
I/E ステーションの取っ手部分に手をか
けて本機を持ち上げたりすると、トレイ
がはずれて本体が落下し、けがの原因と
なることがあります。
必ず底面を持って、正しい姿勢で運搬し
てください。
注意

概要/使用上のご注意
6
概要
ペタサイトドライブエクステンションユニット ODS-L60E
は、ペタサイトマスターユニット ODS-L30M の拡張ユニッ
トです。ODS-L60E は、最大 61 巻のオプティカルディスク
アーカイブ用カートリッジを搭載可能で、最大 4台のオプ
ティカルディスクアーカイブドライブユニット ODS-D77F
（別売）、および 2台のパワーサプライ ODBK-102（別売）
を装着可能です。ドライブユニット、パワーサプライとも、
ホットスワップに対応しています。
使用上のご注意
本機を寒いところから急に暖かいところに持ち込んだとき
など、機器表面や内部に水滴がつくことがあります。これ
を結露といいます。結露が起きたときは電源を切り、結露
がなくなるまで放置し、結露がなくなってからご使用くだ
さい。結露時のご使用は機器の故障の原因となる場合があ
ります。

仕様 7
仕様
一般
電源 1) AC100V〜240V、50Hz/60Hz
消費電流 3A − 1.3A
動作温度 5℃〜 35℃
保存温度 −20℃〜＋55℃
動作湿度 20% 〜 80%（相対湿度）
保存湿度 75% 以下
質量 24kg（ドライブユニット、カートリッジ
含まず）
外形寸法 445 × 308 × 940mm（幅 / 高さ / 奥行
き）（突起部含まず）
1) 電源は付属しません。ODS-D77F を使用する場合は、ODBK-102
が必要となりますので、別途ご購入ください。
ODS-D77F を使用しない場合は、電源は不要です。
付属品
オペレーションガイド（1）
ラックマウントキット（1 セット）
ユニット間接続ケーブル 1
部品番号1-848-021-11(SONY)（1）
ユニット間接続ケーブル 2
部品番号1-848-032-11(SONY)（1）
フラットケーブル
部品番号1-848-033-11(SONY)（1）
ラックマウント用板ワッシャー（4）
ねじ（B4 × 10）（8）
ねじ（B5 × 16）（8）
固定金具（2）
ハイトサポート 025（3）
ハイトサポート 050（3）
ハイトサポート 100（3）
別売品
ペタサイトマスターユニット ODS-L30M
ペタサイトカートリッジエクステンションユニット ODS-
L100E
パワーサプライ ODBK-102
オプティカルディスクアーカイブカートリッジ
•ODC300R（300 GB、ライトワンス型）
•ODC300RE（300 GB、リライタブル型）
•ODC600R（600 GB、ライトワンス型）
•ODC600RE（600 GB、リライタブル型）
•ODC1200RE（1.2 TB、リライタブル型）
•ODC1500R（1.5 TB、ライトワンス型）
オプティカルディスクアーカイブドライブユニット ODS-D77F
仕様および外観は、改良のため予告なく変更することがあ
りますが、ご了承ください。
本機は「高調波電流規格 JISC61000-3-2適合品」です。
この装置は、クラス A 情報技術装置です。この装置を家
庭環境で使用すると電波妨害を引き起こすことがありま
す。この場合には使用者が適切な対策を講ずるよう要求
されることがあります。
VCCI-A
•お使いになる前に、必ず動作確認を行ってください。故
障その他に伴う営業上の機会損失等は保証期間中および
保証期間経過後にかかわらず、補償はいたしかねますの
でご了承ください。
•本製品を使用したことによるお客様、または第三者から
のいかなる請求についても、当社は一切の責任を負いか
ねます。
•諸事情による本製品に関連するサービスの停止、中断に
ついて、一切の責任を負いかねます。

8
Before operating the unit, please read this manual
thoroughly and retain it for future reference.
To reduce the risk of fire or electric shock,
do not expose this apparatus to rain or
moisture.
To avoid electrical shock, do not open the
cabinet. Refer servicing to qualified
personnel only.
THIS APPARATUS MUST BE EARTHED.
When installing the unit, incorporate a readily accessible
disconnect device in the fixed wiring, or connect the power
plug to an easily accessible socket-outlet near the unit. If a
fault should occur during operation of the unit, operate the
disconnect device to switch the power supply off, or
disconnect the power plug.
Attention-when the product is installed in
Rack:
1. Prevention against overloading of branch circuit
When this product is installed in a rack and is supplied
power from an outlet on the rack, please make sure that
the rack does not overload the supply circuit.
2. Providing protective earth
When this product is installed in a rack and is supplied
power from an outlet on the rack, please confirm that
the outlet is provided with a suitable protective earth
connection.
3. Internal air ambient temperature of the rack
When this product is installed in a rack, please make
sure that the internal air ambient temperature of the
rack is within the specified limit of this product.
4. Prevention against achieving hazardous condition
due to uneven mechanical loading
When this product is installed in a rack, please make
sure that the rack does not achieve hazardous condition
due to uneven mechanical loading.
5. Install the equipment while taking the operating
temperature of the equipment into consideration
For the operating temperature of the equipment, refer to
the specifications of the Operation Manual.
6. When performing the installation, keep the
following space away from walls in order to obtain
proper exhaust and radiation of heat.
Right, Left : 4 cm (1.6 inches) or more
Rear : 10 cm (4 inches) or more
WARNING: THIS WARNING IS APPLICABLE FOR
USA ONLY.
If used in USA, use the UL LISTED power cord specified
below.
DO NOT USE ANY OTHER POWER CORD.
Plug Cap Parallel blade with ground pin
(NEMA 5-15P Configuration)
Cord Type SJT, three 16 or 18 AWG wires
Length Minimum 1.5 m (4 ft 11 in), Less than
2.5 m (8 ft 3 in)
Rating Minimum 10A, 125V
Using this unit at a voltage other than 120V may require
the use of a different line cord or attachment plug, or both.
To reduce the risk of fire or electric shock, refer servicing
to qualified service personnel.
WARNING: THIS WARNING IS APPLICABLE FOR
OTHER COUNTRIES.
1. Use the approved Power Cord (3-core mains lead) /
Appliance Connector / Plug with earthing-contacts that
conforms to the safety regulations of each country if
applicable.
2. Use the Power Cord (3-core mains lead) / Appliance
Connector / Plug conforming to the proper ratings
(Voltage, Ampere).
If you have questions on the use of the above Power Cord /
Appliance Connector / Plug, please consult a qualified
service personnel.
IMPORTANT
The nameplate is located on the back.
For kundene i Norge
Dette utstyret kan kobles til et IT-strømfordelingssystem.
For the customers in the U.S.A.
This equipment has been tested and found to comply with
the limits for a Class A digital device, pursuant to part 15
of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference when
the equipment is operated in a commercial environment.
This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in
accordance with the instruction manual, may cause
harmful interference to radio communications. Operation
of this equipment in a residential area is likely to cause
harmful interference in which case the user will be
required to correct the interference at his own expense.
You are cautioned that any changes or modifications not
expressly approved in this manual could void your
authority to operate this equipment.
WARNING
English

9
GB
All interface cables used to connect peripherals must be
shielded in order to comply with the limits for a digital
device pursuant to Subpart B of part 15 of FCC Rules.
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received,
including interference that may cause undesired operation.
For the customers in Canada
CAN ICES-3 (A)/NMB-3(A)
For the customers in Europe, Australia and New
Zealand
WARNING
This is a Class A product. In a domestic environment, this
product may cause radio interference in which case the
user may be required to take adequate measures.
For the customers in Europe
This product has been manufactured by or on behalf of
Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-
0075 Japan. Inquiries related to product compliance based
on European Union legislation shall be addressed to the
authorized representative, Sony Deutschland GmbH,
Hedelfinger Strasse 61, 70327 Stuttgart, Germany. For any
service or guarantee matters, please refer to the addresses
provided in the separate service or guarantee documents.
This apparatus shall not be used in the residential area.
For the customers in the U.S.A.
SONY LIMITED WARRANTY - Please visit
http://www.sony.com/psa/warranty for important
information and complete terms and conditions of
Sony’s limited warranty applicable to this product.
For the customers in Canada
SONY LIMITED WARRANTY - Please visit
http://www.sonybiz.ca/solutions/Support.do for
important information and complete terms and
conditions of Sony’s limited warranty applicable to this
product.
For the customers in Europe
Sony Professional Solutions Europe - Standard
Warranty and Exceptions on Standard Warranty.
Please visit http://www.pro.sony.eu/warranty for
important information and complete terms and
conditions.
For the customers in Korea
SONY LIMITED WARRANTY - Please visit
http://bpeng.sony.co.kr/handler/BPAS-Start for
important information and complete terms and
conditions of Sony’s limited warranty applicable to this
product.

10 Overview / Important Notes on Operation
Overview
The ODS-L60E PetaSite Drive Extension Unit is an
extension unit for the ODS-L30M PetaSite Master Unit
that can be loaded with up to 61 optical disc archive
cartridges. Up to four ODS-D77F Optical Disc Archive
Drive Units (available separately) and two ODBK-102
Power Supply units (available separately) can be installed
in the ODS-L60E. Both the drive units and the optional
power supplies support hot swapping.
Important Notes on
Operation
If the unit is suddenly taken from a cold to a warm location,
or if ambient temperature suddenly rises, moisture may
form on the outer surface of the unit and/or inside of the
unit. This is known as condensation. If condensation
occurs, turn off the unit and wait until the condensation
clears before operating the unit. Operating the unit while
condensation is present may damage the unit.

11
Specifications
Specifications
General
Power supply1) 100 V to 240 V AC, 50 Hz/60 Hz
Current consumption
1.3 A to 3 A
Operating temperature
5°Cto35°C(41°Fto95°F)
Storage temperature
–20°Cto+55°C(–4°Fto+131°F)
Operating humidity
20% to 80% (relative humidity)
Storage humidity
Less than 75%
Mass 24 kg (52 lb 15 oz) (not including drive
units and cartridges)
Dimensions (W × H × D)
445 × 308 × 940 mm (17 5/8× 12 1/4×
37 1/8inches) (excluding protrusions)
1) A power supply is not included. If using an ODS-D77F unit, purchase an
ODBK-102 power supply separately.
A power supply is not required if not using an ODS-D77F unit.
Accessories
Operation Guide (1)
Rack mount kit (1 set)
Unit interconnection cable 1
Part No. 1-848-021-11 (SONY) (1)
Unit interconnection cable 2
Part No. 1-848-032-11 (SONY) (1)
Flat cable
Part No. 1-848-033-11 (SONY) (1)
Rack mount plate washers (4)
Screws (B4 × 10) (8)
Screws (B5 × 16) (8)
Mounting brackets (2)
Height support 025 (3)
Height support 050 (3)
Height support 100 (3)
Options
ODS-L30M PetaSite Master Unit
ODS-L100E PetaSite Cartridge Extension Unit
ODBK-102 Power Supply
Optical Disc Archive Cartridge
• ODC300R (300 GB, write-once type)
• ODC300RE (300 GB, rewritable type)
• ODC600R (600 GB, write-once type)
• ODC600RE (600 GB, rewritable type)
• ODC1200RE (1.2 TB, rewritable type)
• ODC1500R (1.5 TB, write-once type)
ODS-D77F Optical Disc Archive Drive Unit
Design and specifications are subject to change without
notice.
Notes
• Always verify that the unit is operating properly
before use. SONY WILL NOT BE LIABLE FOR
DAMAGES OF ANY KIND INCLUDING, BUT
NOT LIMITED TO, COMPENSATION OR
REIMBURSEMENT ON ACCOUNT OF THE
LOSS OF PRESENT OR PROSPECTIVE PROFITS
DUE TO FAILURE OF THIS UNIT, EITHER
DURING THE WARRANTY PERIOD OR AFTER
EXPIRATION OF THE WARRANTY, OR FOR
ANY OTHER REASON WHATSOEVER.
• SONY WILL NOT BE LIABLE FOR CLAIMS OF
ANY KIND MADE BY USERS OF THIS UNIT OR
MADE BY THIRD PARTIES.
• SONY WILL NOT BE LIABLE FOR THE
TERMINATION OR DISCONTINUATION OF
ANY SERVICES RELATED TO THIS UNIT THAT
MAY RESULT DUE TO CIRCUMSTANCES OF
ANY KIND.

12
Avant d’utiliser l’appareil, veuillez lire attentivement ce
manuel et le conserver pour future référence.
Afin de réduire les risques d’incendie ou
d’électrocution, ne pas exposer cet
appareil à la pluie ou à l’humidité.
Afin d’écarter tout risque d’électrocution,
garder le coffret fermé. Ne confier
l’entretien de l’appareil qu’à un personnel
qualifié.
CET APPAREIL DOIT ÊTRE RELIÉ À LA
TERRE.
AVERTISSEMENT
Lors de l’installation de l’appareil, incorporer un dispositif
de coupure dans le câblage fixe ou brancher la fiche
d’alimentation dans une prise murale facilement
accessible proche de l’appareil. En cas de problème lors du
fonctionnement de l’appareil, enclencher le dispositif de
coupure d’alimentation ou débrancher la fiche
d’alimentation.
AVERTISSEMENT
1. Utilisez un cordon d’alimentation (câble secteur à
3 fils)/fiche femelle/fiche mâle avec des contacts de
mise à la terre conformes à la réglementation de
sécurité locale applicable.
2. Utilisez un cordon d’alimentation (câble secteur à
3 fils)/fiche femelle/fiche mâle avec des
caractéristiques nominales (tension, ampérage)
appropriées.
Pour toute question sur l’utilisation du cordon
d’alimentation/fiche femelle/fiche mâle ci-dessus,
consultez un technicien du service après-vente qualifié.
IMPORTANT
La plaque signalétique se situe à l’arrière.
Pour les clients au Canada
CAN ICES-3 (A)/NMB-3(A)
Pour les clients en Europe, Australie et Nouvelle-
Zélande
AVERTISSEMENT
Il s’agit d’un produit de Classe A. Dans un environnement
domestique, cet appareil peut provoquer des interférences
radio, dans ce cas l’utilisateur peut être amené à prendre
des mesures appropriées.
Pour les clients en Europe
Ce produit a été fabriqué par ou pour le compte de Sony
Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075
Japon. Toutes les questions relatives à la conformité des
produits basées sur la législation européenne doivent être
adressées à son représentant, Sony Deutschland GmbH,
Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne.
Pour toute question relative au Service Après-Vente ou à
la Garantie, merci de bien vouloir vous référer aux
coordonnées qui vous sont communiquées dans les
documents « Service (SAV) » ou Garantie.
Ne pas utiliser cet appareil dans une zone résidentielle.
AVERTISSEMENT
Pour les clients au Canada
GARANTIE LIMITÉE DE SONY - Rendez-vous sur
http://www.sonybiz.ca/solutions/Support.do pour
obtenir les informations importantes et l’ensemble des
termes et conditions de la garantie limitée de Sony
applicable à ce produit.
Français

13
Généralités / Remarques importantes relatives à l’utilisation
Généralités
L’unité d’extension de lecture PetaSite ODS-L60E est une
unité d’extension pour l’unité maître ODS-L30M pouvant
charger jusqu’à 61 cartouches d’archive de disques
optiques. Un maximum de quatre unités de lecture
ODS-D77F (disponibles séparément) et deux
alimentations optionnelles ODBK-102 (disponibles
séparément) peuvent être installées dans l’ODS-L60E. Les
unités de lecture et les alimentations optionnelles prennent
en charge la connexion « à chaud ».
Remarques importantes
relatives à l’utilisation
Si l’appareil est soudainement déplacé d’un endroit froid à
un endroit chaud, ou si la température ambiante augmente
brusquement, de l’humidité peut se former sur la surface
externe de l’appareil et/ou à l’intérieur de l’appareil. Ce
phénomène est connu sous le nom de condensation. Si de
la condensation se produit, mettez l’appareil hors tension
et patientez le temps que la condensation disparaisse avant
d’utiliser l’appareil. L’utilisation de l’appareil avec de la
condensation pourrait endommager l’appareil.
FR

14 Spécifications
Spécifications
Caractéristiques générales
Alimentation1) 100 V à 240 V CA, 50 Hz/60 Hz
Consommation électrique
1,3 A à 3 A
Température de fonctionnement
5°Cà35°C(41°Fà95°F)
Température de stockage
–20 °C à +55 °C (–4 °F à +131 °F)
Humidité de fonctionnement
20% à 80% (humidité relative)
Humidité de stockage
Moins de 75%
Poids 24 kg (52 lb. 15 oz.) (sans les unités de
lecture et les cartouches)
Dimensions (L × H × P)
445 × 308 × 940 mm (17 5/8× 12 1/4×
37 1/8pouces) (sans les protubérances)
1) Il n’y a pas de source d’alimentation inclus. Si vous utilisez une unité
ODS-77F, achetez séparément une alimentation électrique ODBK-102.
Il n’est pas nécessaire d’avoir une source d’alimentation si vous n’utilisez
pas une unité ODS-D77F.
Accessoires
Guide d’utilisation (1)
Kit de montage en rack (1 set)
Câble 1 d’interconnexion d’unité
référence 1-848-021-11 (SONY) (1)
Câble 2 d’interconnexion d’unité
référence 1-848-032-11 (SONY) (1)
Câble plat
référence 1-848-033-11 (SONY) (1)
Rondelles de plaque de montage en rack (4)
Vis (B4 × 10) (8)
Vis (B5 × 16) (8)
Crochets de montage (2)
Support de hauteur 025 (3)
Support de hauteur 050 (3)
Support de hauteur 100 (3)
Options
Unité maître PetaSite ODS-L30M
Unité d’extension de cartouche PetaSite ODS-L100E
Alimentation ODBK-102
Cartouche d’archive de disques optiques
• ODC300R (300 Go, type à écriture unique)
• ODC300RE (300 Go, type réinscriptible)
• ODC600R (600 Go, type à écriture unique)
• ODC600RE (600 Go, type réinscriptible)
• ODC1200RE (1,2 To, type réinscriptible)
• ODC1500R (1,5 To, type à écriture unique)
Unité de lecture d’archive de disques optiques ODS-D77F
La conception et les caractéristiques techniques sont
sujettes a modification sans préavis.
Remarques
• Vérifiez toujours que l’appareil fonctionne
correctement avant l’utilisation. Sony n’assumera
pas de responsabilité pour les dommages de
quelque sorte qu’ils soient, incluant mais ne se
limitant pas à la compensation ou au
remboursement, à cause de la perte de profits
actuels ou futurs suite à la défaillance de cet
appareil, que ce soit pendant la période de
garantie ou après son expiration, ou pour toute
autre raison quelle qu’elle soit.
•Sony n’assumera pas de responsabilité pour les
réclamations, quelle qu’elles soient, effectuées par
les utilisateurs de cet appareil ou par des tierces
parties.
•Sony n’assumera pas de responsabilité pour la
cessation ou l’interruption de tout service lié à cet
appareil, résultant de quelque circonstance que ce
soit.

DE
15
Bitte lesen Sie dieses Handbuch vor der Benutzung des
Geräts sorgfältig durch und bewahren Sie es zum späteren
Nachschlagen auf.
Um die Gefahr von Bränden oder
elektrischen Schlägen zu verringern, darf
dieses Gerät nicht Regen oder
Feuchtigkeit ausgesetzt werden.
Um einen elektrischen Schlag zu
vermeiden, darf das Gehäuse nicht
geöffnet werden. Überlassen Sie
Wartungsarbeiten stets nur qualifiziertem
Fachpersonal.
DIESES GERÄT MUSS GEERDET
WERDEN.
WARNUNG
Beim Einbau des Geräts ist daher im Festkabel ein leicht
zugänglicher Unterbrecher einzufügen, oder der
Netzstecker muss mit einer in der Nähe des Geräts
befindlichen, leicht zugänglichen Wandsteckdose
verbunden werden. Wenn während des Betriebs eine
Funktionsstörung auftritt, ist der Unterbrecher zu betätigen
bzw. der Netzstecker abzuziehen, damit die
Stromversorgung zum Gerät unterbrochen wird.
WARNUNG
1. Verwenden Sie ein geprüftes Netzkabel (3-adriges
Stromkabel)/einen geprüften Geräteanschluss/einen
geprüften Stecker mit Schutzkontakten entsprechend
den Sicherheitsvorschriften, die im betreffenden Land
gelten.
2. Verwenden Sie ein Netzkabel (3-adriges Stromkabel)/
einen Geräteanschluss/einen Stecker mit den
geeigneten Anschlusswerten (Volt, Ampere).
Wenn Sie Fragen zur Verwendung von Netzkabel/
Geräteanschluss/Stecker haben, wenden Sie sich bitte an
qualifiziertes Kundendienstpersonal.
WICHTIG
Das Namensschild befindet sich auf der Rückseite des
Gerätes.
Für Kunden in Europa, Australien und
Neuseeland
WARNUNG
Dies ist eine Einrichtung, welche die Funk-Entstörung
nach Klasse A besitzt. Diese Einrichtung kann im
Wohnbereich Funkstörungen verursachen; in diesem Fall
kann vom Betreiber verlangt werden, angemessene
Maßnahmen durchzuführen und dafür aufzukommen.
Für Kunden in Europa
Dieses Produkt wurde von oder für Sony Corporation, 1-7-
1 Konan Minato-ku Tokio, 108-0075 Japan hergestellt.
Bei Fragen zur Produktkonformität auf Grundlage der
Gesetzgebung der Europäischen Union kontaktieren Sie
bitte den Bevollmächtigten Sony Deutschland GmbH,
Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für
Kundendienst oder Garantieangelegenheiten wenden Sie
sich bitte an die in den Kundendienst- oder
Garantiedokumenten genannten Adressen.
Dieser Apparat darf nicht im Wohnbereich verwendet
werden.
WARNUNG
Deutsch

16 Übersicht / Wichtige Hinweise zum Betrieb
Übersicht
Die PetaSite-Laufwerkserweiterungseinheit ODS-L60E
dient zur Erweiterung der PetaSite-Haupteinheit
ODS-L30M und kann mit bis zu 61 optischen
Archivierungsdatenträgern bestückt werden. In der
ODS-L60E können bis zu vier Laufwerkseinheiten
ODS-D77F (separat erhältlich) und zwei optionale
Stromversorgung ODBK-102 (separat erhältlich)
installiert werden. Sowohl die Laufwerkseinheiten als
auch die optionalen Stromversorgungen können im
Betrieb getauscht werden.
Wichtige Hinweise zum
Betrieb
Wenn das Gerät aus einer kalten Umgebung in einen
warmen Raum gebracht wird oder die
Umgebungstemperatur schnell ansteigt, kann sich auf der
Oberfläche des Geräts bzw. im Inneren des Geräts
Feuchtigkeit ansammeln (Kondensation). Schalten Sie in
diesem Fall das Gerät aus, und warten Sie, bis die
Kondensation verdunstet ist, ehe Sie das Gerät verwenden.
Die Verwendung des Gerätes bei gebildetem
Kondenswasser kann zu Beschädigungen führen.

17
Technische Daten
Technische Daten
Allgemein
Spannungsversorgung1)
100 V bis 240 V Wechselspannung,
50 Hz/60 Hz
Leistungsaufnahme
1,3 A bis 3 A
Betriebstemperatur
5 °C bis 35 °C
Lagertemperatur
–20°Cbis+55°C
Relative Luftfeuchtigkeit im Betrieb
20% bis 80%
Relative Luftfeuchtigkeit bei Lagerung
Unter 75%
Masse 24 kg (außer Laufwerkseinheiten und
Kassetten)
Abmessungen (B × H × T)
445 × 308 × 940 mm (ohne
herausragende Teile)
1) Ein Netzteil ist nicht im Lieferumfang enthalten. Wenn Sie ein ODS-77F
verwenden, erwerben Sie das separat erhältliche Netzteil ODBK-102.
Wenn Sie kein ODS-D77F verwenden, wird kein Netzteil benötigt.
Zubehör
Bedienungsanleitung (1)
Rack-Einbaukit (1 Satz)
Gerätekombinationskabel 1
Teilenr. 1-848-021-11 (SONY) (1)
Gerätekombinationskabel 2
Teilenr. 1-848-032-11 (SONY) (1)
Flachkabel
Teilenr. 1-848-033-11 (SONY) (1)
Unterlegscheiben für Rack-Einbaukit (4)
Schrauben (B4 × 10) (8)
Schrauben (B5 × 16) (8)
Montageklammern (2)
Höhenauflage 025 (3)
Höhenauflage 050 (3)
Höhenauflage 100 (3)
Optionen
PetaSite-Haupteinheit ODS-L30M
PetaSite-Datenträgererweiterungseinheit ODS-L100E
Stromversorgung ODBK-102
Archivkassette für optische Discs
• ODC300R (300 GB, einmal beschreibbar)
• ODC300RE (300 GB, wiederbeschreibbar)
• ODC600R (600 GB, einmal beschreibbar)
• ODC600RE (600 GB, wiederbeschreibbar)
• ODC1200RE (1,2 TB, wiederbeschreibbar)
• ODC1500R (1,5 TB, einmal beschreibbar)
Archivlaufwerke für optische Datenträger ODS-D77F
Design und Spezifikationen können ohne Vorankündigung
geändert werden.
Hinweise
• Bestätigen Sie vor dem Gebrauch immer, dass das
Gerät richtig arbeitet. SONY KANN KEINE
HAFTUNG FÜR SCHÄDEN JEDER ART,
EINSCHLIESSLICH ABER NICHT BEGRENZT
AUF KOMPENSATION ODER ERSTATTUNG,
AUFGRUND VON VERLUST VON AKTUELLEN
ODER ERWARTETEN PROFITEN DURCH
FEHLFUNKTION DIESES GERÄTS ODER AUS
JEGLICHEM ANDEREN GRUND, ENTWEDER
WÄHREND DER GARANTIEFRIST ODER NACH
ABLAUF DER GARANTIEFRIST,
ÜBERNEHMEN.
• SONY KANN KEINE HAFTUNG FÜR
ANSPRÜCHE JEDER ART VON DEN
BENUTZERN DIESES GERÄTS ODER VON
DRITTER SEITE ÜBERNEHMEN.
• SONY KANN KEINE HAFTUNG FÜR DIE
BEENDIGUNG ODER EINSTELLUNG VON
DIENSTLEISTUNGEN BEZÜGLICH DIESES
GERÄTS GLEICH AUS WELCHEM GRUND
ÜBERNEHMEN.

18
Leggere attentamente questo manuale prima di utilizzare
l’unità, e conservarlo per riferimenti futuri.
Per ridurre il rischio di incendi o scosse
elettriche, non esporre questo apparato
alla pioggia o all’umidità.
Per evitare scosse elettriche, non aprire
l’involucro. Per l’assistenza rivolgersi
unicamente a personale qualificato.
QUESTO APPARECCHIO DEVE ESSERE
COLLEGATO A MASSA.
AVVERTENZA
Durante l’installazione dell’apparecchio, incorporare un
dispositivo di scollegamento prontamente accessibile nel
cablaggio fisso, oppure collegare la spina di alimentazione
ad una presa di corrente facilmente accessibile vicina
all’apparecchio. Qualora si verifichi un guasto durante il
funzionamento dell’apparecchio, azionare il dispositivo di
scollegamento in modo che interrompa il flusso di corrente
oppure scollegare la spina di alimentazione.
AVVERTENZA
1. Utilizzare un cavo di alimentazione (a 3 anime)/
connettore per l’apparecchio/spina con terminali di
messa a terra approvati che siano conformi alle
normative sulla sicurezza in vigore in ogni paese, se
applicabili.
2. Utilizzare un cavo di alimentazione (a 3 anime)/
connettore per l’apparecchio/spina confrmi alla rete
elettrica (voltaggio, ampere).
In caso di domande relative all’uso del cavo di
alimentazione/connettore per l’apparecchio/spina di cui
sopra, rivolgersi al personale qualificato.
IMPORTANTE
La targhetta di identificazione è situata sul retro.
Per i clienti in Europa, Australia e Nuova Zelanda
AVVERTENZA
Questo è un apparecchio di classe A e come tale, in un
ambiente domestico, può causare interferenze radio. È
necessario quindi che l’utilizzatore adotti gli accorgimenti
adeguati.
Per i clienti in Europa
Questo prodotto è stato fabbricato da o per conto di Sony
Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075
Giappone. Eventuali richieste in merito alla conformità del
prodotto in ambito della legislazione Europea, dovranno
essere indirizzate al rappresentante autorizzato, Sony
Deutschland GmbH, Hedelfinger Strasse 61, 70327
Stuttgart, Germania. Per qualsiasi informazione relativa al
servizio o la garanzia, si prega di fare riferimento agli
indirizzi riportati separatamente sui documenti relativi
all’assistenza o sui certificati di garanzia.
L’apparecchio non deve essere utilizzato in aree
residenziali.
AVVERTENZA
Italiano

IT
19
Descrizione generale / Note importanti sul funzionamento
Descrizione generale
L’unità di estensione unità PetaSite ODS-L60E è un’unità
di estensione per l’unità master PetaSite ODS-L30M che
può essere caricata con un numero di cartucce di
archiviazione ottica su dischi pari o inferiore a 61. È
possibile installare su ODS-L60E fino a quattro unità
dischi ODS-D77F (disponibili separatamente) e due
alimentatori opzionale ODBK-102 (disponibili
separatamente). Sia le unità dischi sia gli alimentatori
opzionali supportano il collegamento a caldo.
Note importanti sul
funzionamento
Qualora l’unità venga spostata rapidamente da un
ambiente freddo a uno caldo, oppure se la temperatura
ambiente dovesse aumentare improvvisamente, è possibile
che si formi umidità sulle superfici esterne dell’unità e/o al
suo interno. Questo fenomeno è denominato
condensazione. In tal caso, spegnere l’unità ed attendere la
scomparsa della condensazione prima di riavviarla.
L’utilizzo dell’unità mentre è presente condensazione può
causare danni all’unità stessa.

20 Specifiche
Specifiche
Generali
Alimentazione1) da 100 V a 240 Vca, 50 Hz/60 Hz
Potenza assorbita
da 1,3 A a 3 A
Temperatura di utilizzo
da 10 °C a 35 °C
Temperatura di immagazzinamento
da –20 °C a +55 °C
Umidità di funzionamento
da 20% a 80% (umidità relativa)
Umidità di immagazzinamento
inferiore al 75%
Peso 24 kg (senza unità dischi e cartucce)
Dimensioni (L × A × P)
445 × 308 × 940 mm (senza sporgenze)
1) Non include un alimentatore. Se si utilizza un’unità ODS-77F, acquistare
separatamente un alimentatore ODBK-102.
Se non si utilizza un’unità ODS-D77F, l’alimentatore non è necessario.
Accessori
Guida per l’uso (1)
Kit per installazione in rack (1 set)
Cavo 1 di collegamento dell’unità
Numero di serie 1-848-021-11 (SONY) (1)
Cavo 2 di collegamento dell’unità
Numero di serie 1-848-032-11 (SONY) (1)
Cavo piatto
Numero di serie 1-848-033-11 (SONY) (1)
Rondelle piane per montaggio in rack (4)
Viti (B4 × 10) (8)
Viti (B5 × 16) (8)
Staffe di montaggio (2)
Supporto altezza 025 (3)
Supporto altezza 050 (3)
Supporto altezza 100 (3)
Opzioni
Unità master PetaSite ODS-L30M
Unità di estensione cartuccia PetaSite ODS-L100E
Alimentatore ODBK-102
Cartuccia di archiviazione ottica su dischi
• ODC300R (300 GB, tipo write-once)
• ODC300RE (300 GB, tipo riscrivibile)
• ODC600R (600 GB, tipo write-once)
• ODC600RE (600 GB, tipo riscrivibile)
• ODC1200RE (1,2 TB, tipo riscrivibile)
• ODC1500R (1,5 TB, tipo write-once)
Unità di archiviazione ottica su dischi ODS-D77F
Le caratteristiche di progettazione e di natura tecnica sono
soggette a modifiche senza preavviso.
Note
• Verificare sempre che l’apparecchio stia funzionando
correttamente prima di usarlo. LA SONY NON
SARÀ RESPONSABILE DI DANNI DI
QUALSIASI TIPO, COMPRESI, MA SENZA
LIMITAZIONE A, RISARCIMENTI O RIMBORSI
A CAUSA DELLA PERDITA DI PROFITTI
ATTUALI O PREVISTI DOVUTA A GUASTI DI
QUESTO APPARECCHIO, SIA DURANTE IL
PERIODO DI VALIDITÀ DELLA GARANZIA SIA
DOPO LA SCADENZA DELLA GARANZIA, O
PER QUALUNQUE ALTRA RAGIONE.
• SONY NON SARÀ RESPONSABILE PER
RICHIESTE O RICORSI DI NESSUN TIPO
PRESENTATI DA UTENTI DI QUESTO
APPARATO O DA TERZI.
• SONY NON SARÀ RESPONSABILE PER LA
CANCELLAZIONE O LA MANCATA
CONTINUAZIONE PER QUALSIASI CAUSA O
CIRCOSTANZA DI SERVIZI CORRELATI A
QUESTO APPARATO.
