SA-WD100
US Model
Canadian Model
AEP Model
UK Model
E Model
Chinese Model
SERVICE MANUAL
ACTIVE SUBWOOFER
9-873-640-02
2002K1600-1
© 2002.11
Ver 1.1 2002. 11
SPECIFICATIONS
Sony Corporation
Home Audio Company
Published by Sony Engineering Corporation
AUDIO POWER SPECIFICATIONS
POWER OUTPUT AND TOTAL HARMONIC
DISTORTION:
With 3 ohm loads, from 26 – 200 Hz; rated 250 watts,
minimum RMS power, with no more than 0.8 % total
harmonic distortion from 250 milliwatts to rated
output.
System
Type
Active Subwoofer
Speaker unit
Woofer: 13.5 cm dia. (5 3/8in.), cone type
Continuous RMS output
North American model (0.8%) : 200 W
European model (DIN) : 200 W
Other models (0.8%) : 200 W
Reproduction frequency range
26 Hz – 200 Hz
High frequency cut-off frequency
50 Hz – 200 Hz
Phase selector
NORMAL, REVERSE
Inputs
Input jacks
LINE IN: input pin jack
SPEAKER IN: input terminals (ELP plug 6P)
Output jacks
LINE OUT: output pin jack
SPEAKER OUT: output terminals
General
Power requirements
North American model : 120 V AC, 60 Hz
European model : 220 - 240 V AC, 50/60 Hz
Other models : 220 - 240 V AC, 50/60 Hz
Power consumption
North American model : 50 W
Other models : 50 W
1 W (Standby mode)
Dimensions
Approx. 165 ×325 ×425 mm
(w/h/d) (6 1/2×12 7/8×16 3/4in.)
Mass
10 kg (22 lb 1 oz)
Supplied accessories
Audio connecting cord
(1 phono plug – 1 phono plug) (1)
Speaker cords (1)
Design and specifications are subject to change without
notice.

2
SA-WD100
SAFETY-RELATED COMPONENT WARNING!!
COMPONENTS IDENTIFIED BY MARK 0OR DOTTED LINE WITH
MARK 0ON THE SCHEMATIC DIAGRAMS AND IN THE PARTS
LIST ARE CRITICAL TO SAFE OPERATION. REPLACE THESE
COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS
APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS
PUBLISHED BY SONY.
ATTENTION AU COMPOSANT AYANT RAPPORT
À LA SÉCURITÉ!
LES COMPOSANTS IDENTIFÉS PAR UNE MARQUE 0SUR LES
DIAGRAMMES SCHÉMATIQUES ET LA LISTE DES PIÈCES SONT
CRITIQUES POUR LA SÉCURITÉ DE FONCTIONNEMENT. NE
REMPLACER CES COMPOSANTS QUE PAR DES PIÈSES SONY
DONT LES NUMÉROS SONT DONNÉS DANS CE MANUEL OU
DANS LES SUPPÉMENTS PUBLIÉS PAR SONY.
Notes on chip component replacement
•Never reuse a disconnected chip component.
•Notice that the minus side of a tantalum capacitor may be
damaged by heat.
Flexible Circuit Board Repairing
•Keep the temperature of soldering iron around 270˚C
during repairing.
•Do not touch the soldering iron on the same conductor of the
circuit board (within 3 times).
•Be careful not to apply force on the conductor when soldering
or unsoldering.
After correcting the original service problem, perform the
following safety checks before releasing the set to the customer:
Check the antenna terminals, metal trim, “metallized” knobs, screws,
and all other exposed metal parts forAC leakage. Check leakage as
described below.
LEAKAGE
TheAC leakage from any exposed metal part to earth ground and
from all exposed metal parts to any exposed metal part having a
return to chassis, must not exceed 0.5 mA (500 microamperes).
Leakage current can be measured by any one of three methods.
1. A commercial leakage tester, such as the Simpson 229 or RCA
WT-540A. Follow the manufacturers’ instructions to use these
instruments.
2. A battery-operated AC milliammeter. The Data Precision 245
digital multimeter is suitable for this job.
3. Measuring the voltage drop across a resistor by means of a
VOM or battery-operatedAC voltmeter. The “limit” indication
is 0.75 V, so analog meters must have an accurate low-voltage
scale. The Simpson 250 and Sanwa SH-63Trd are examples of
a passive VOM that is suitable. Nearly all battery operated
digital multimeters that have a 2V AC range are suitable. (See
Fig. A)
SAFETY CHECK-OUT
To Exposed Metal
Parts on Set
0.15 µF1.5 kΩ
AC
Voltmeter
(0.75 V)
Earth Ground
Fig. A. Using an AC voltmeter to check AC leakage.
Ver 1.1 2002.11

3
SA-WD100
SECTION 1
DIAGRAMS
Note on Printed Wiring Board:
•X: parts extracted from the component side.
•a: Through hole.
•b: Pattern from the side which enables seeing.
•Indication of transistor
B
These are omitted.
CE
Q
Note on Schematic Diagram:
•All capacitors are in µF unless otherwise noted. pF: µµF
50 WV or less are not indicated except for electrolytics
and tantalums.
•All resistors are in Ωand 1/4W or less unless otherwise
specified.
•2: nonflammable resistor
•C: panel designation
•A: B+ Line
•B: B– Line
•Voltages are dc with respect to ground under no-signal
conditions.
•Voltages are taken with a VOM (input impedance 10 MΩ).
Voltage variations may be noted due to normal produc-
tion tolerances.
•Signal path
F: AUDIO
•Abbreviation
CND : Canadian model
SP : Singapore model
CH : Chinese model
•Circuit Boards Location
MAIN POWER board
INPUT
SELECT boar
d
INPUT board
CONTROL board
POWER SWITCH board
AUTO POWER board
LED board
Note:
Les composants identifiés
par une marque 0sont cri-
tiques pour la sécurité.
Ne les remplacer que par
une piéce portant le numéro
spécifié.
Note:
The components identified
by mark 0or dotted line
with mark 0are critical for
safety.
Replace only with part
number specified.
Ver 1.1 2002.11

4
SA-WD100
•IC Block Diagrams
IC901 STR-F6426S (US, CND)
IC901 STR-F6676 (AEP, UK, SP, CH)
54321
OSC DRIVE ICONST
START
REG.
T.S.D.
LATCH O.V.P.
DS GNDVCCFB/OCP
COMP.1
COMP.2
54321
OSC DRIVE
START
REG.
T.S.D.
LATCH O.V.P.
DS GNDVCCFB/OCP
COMP.1
COMP.2
Ver 1.1 2002.11

55
SA-WD100

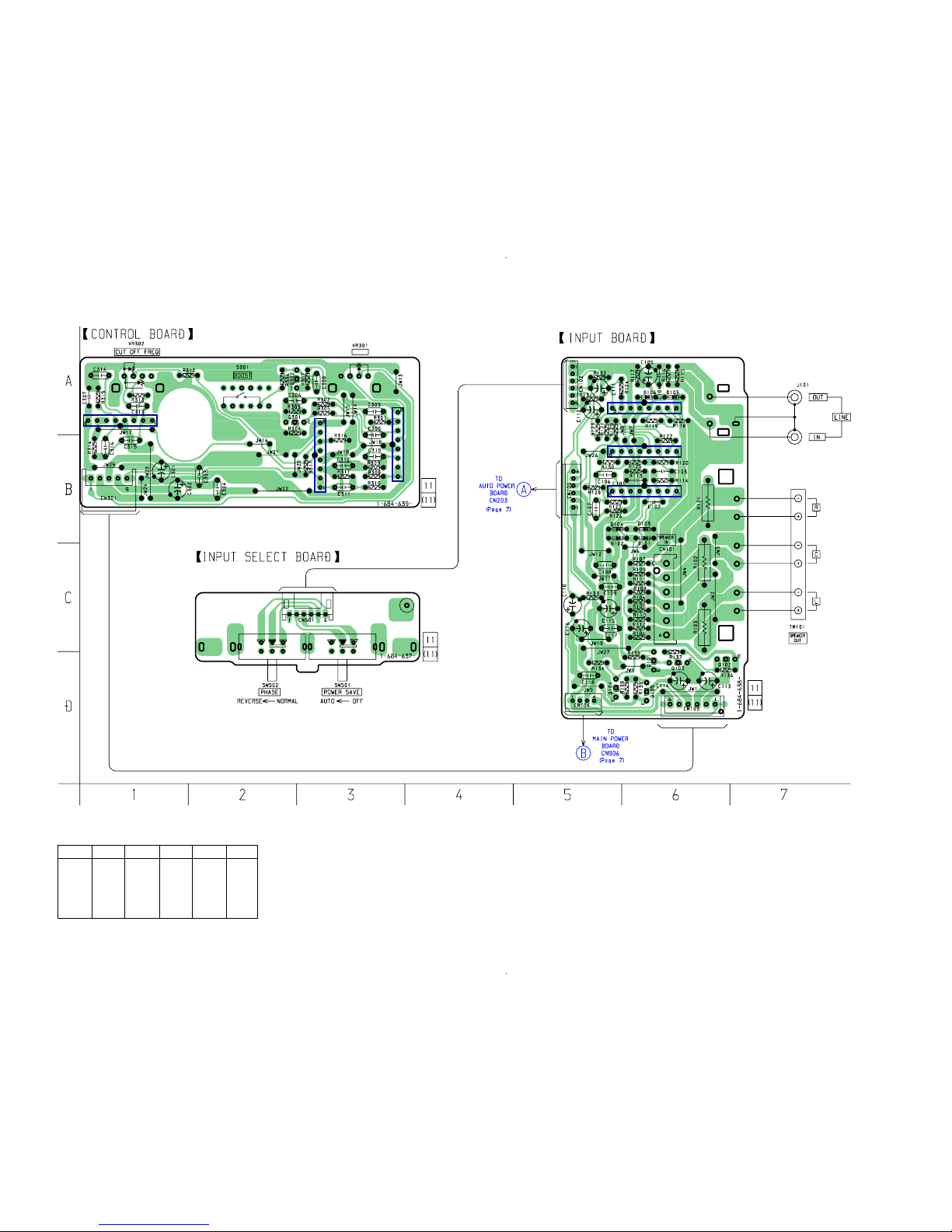

1-1. Printed Wiring Board – Control Section – • See page 3 for Circuit Boards Location.
IC304
IC302
IC301 IC102
IC103
IC101
LEVEL
Ref. No. Location
D101 B-6
D102 B-5
D103 B-6
D104 B-5
D105 A-6
D106 A-6
•Semiconductor Location
Ref. No. Location
IC101 B-6
IC102 A-6
IC103 B-6
IC301 A-3
IC302 B-3
IC304 A-1
Ref. No. Location
Q101 D-6
Q102 D-6
Q103 D-6
Q104 D-5
Q105 D-6
Q301 A-2
Q302 A-2

66
SA-WD100
1-2. Schematic Diagram – Control Section –
33k
6.8k
Ver 1.1 2002.11

77
SA-WD100
1-3. Printed Wiring Board – Power Section – • See page 3 for Circuit Boards Location.
IC906
IC907
IC902
PC901
IC901
IC201
US,CND
AEP,UK,SP,CH
US,CND
US,CND
AEP,UK,SP,CH
AEP,UK,
SP,CH
US,CND
Ref. No. Location
D201 E-7
D202 E-7
D203 E-7
D204 E-7
D205 E-8
D206 E-8
D207 E-9
D208 D-8
D209 E-8
D210 E-8
D211 F-8
D402 C-6
D701 B-1
D807 E-7
D901 D-1
D902 D-3
D903 D-2
D904 D-2
D905 D-3
D906 D-2
D907 D-2
D908 C-2
D909 B-4
D910 C-2
D911 C-2
D919 B-2
D920 B-2
D921 B-1
D922 C-1
•Semiconductor Location
Ref. No. Location
IC201 F-8
IC901 D-1
IC902 C-2
IC906 B-2
IC907 B-3
PC901 C-2
Q201 E-8
Q202 E-8
Q203 E-8
Q204 E-8
Q205 F-8
Q206 F-8
Q207 F-8
Q701 B-2
Q703 B-2
Q704 B-1
Q705 B-1
Q901 D-2
Ver 1.1 2002.11

88
SA-WD100

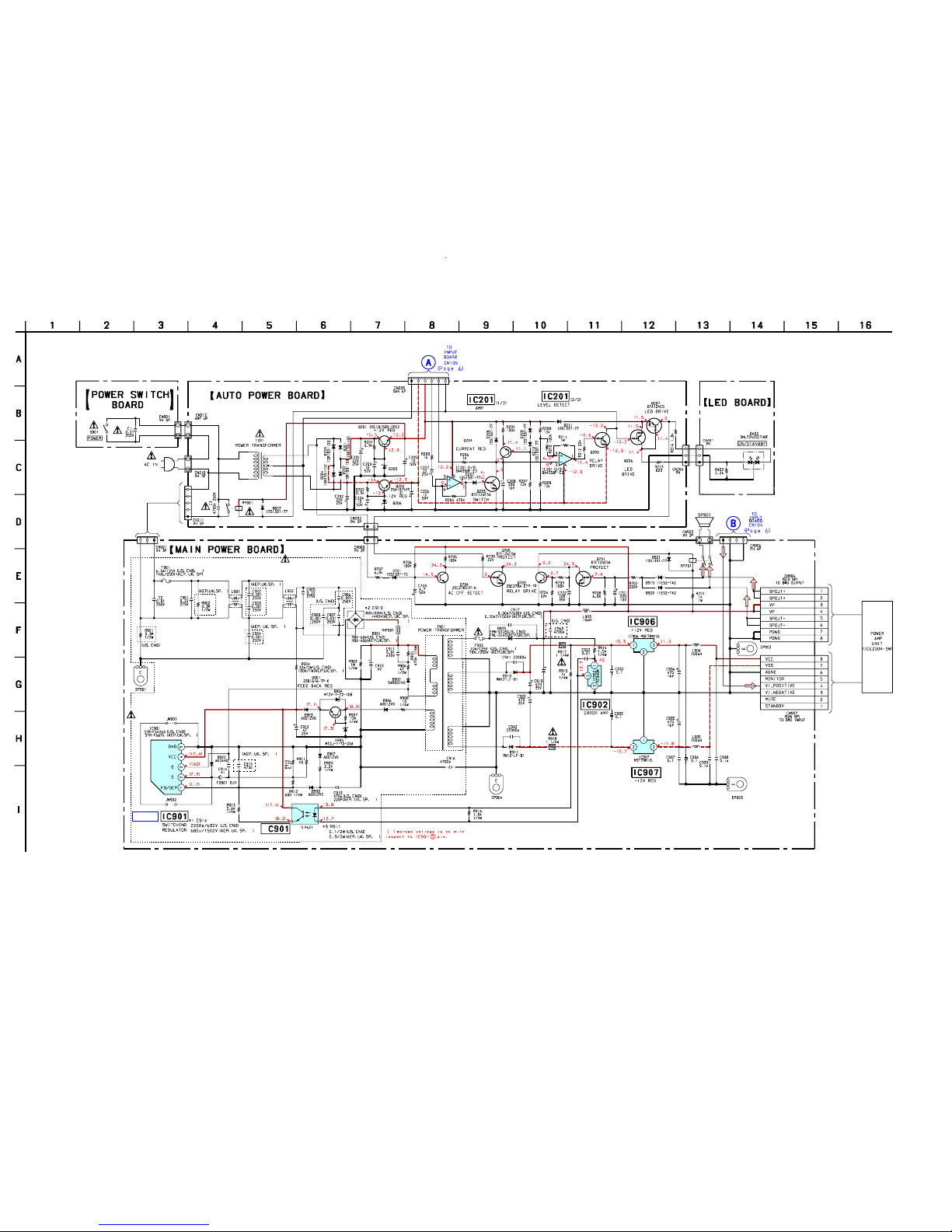

1-4. Schematic Diagram – Power Section – • See page 4 for IC Block Diagrams.
RD13ESB2
RD13ESB2
2SA1175-HFE
DTC124ESA
DTA124ES
250V
C918 *4
PHOTO ISOLATOR
CH
CH
CH
CH
CH
CH
CH
CH
CH
CH
CH
390
CH
CH
CH
CH
*4 C918
3300/63V(US,CND)
6800/50V(AEP,UK,SP,CH)
P
IC B/D
Ver 1.1 2002.11

9
SA-WD100
NOTE:
•-XX, -X mean standardized parts, so they may
have some differences from the original one.
•Items marked “*” are not stocked since they
are seldom required for routine service. Some
delay should be anticipated when ordering these
items.
•The mechanical parts with no reference number
in the exploded views are not supplied.
•Hardware (# mark) list and accessories and
packing materials are given in the last of this
parts list.
•Abbreviation
CND : Canadian model
SP : Singapore model
CH : Chinese model
SECTION 2
EXPLODED VIEWS

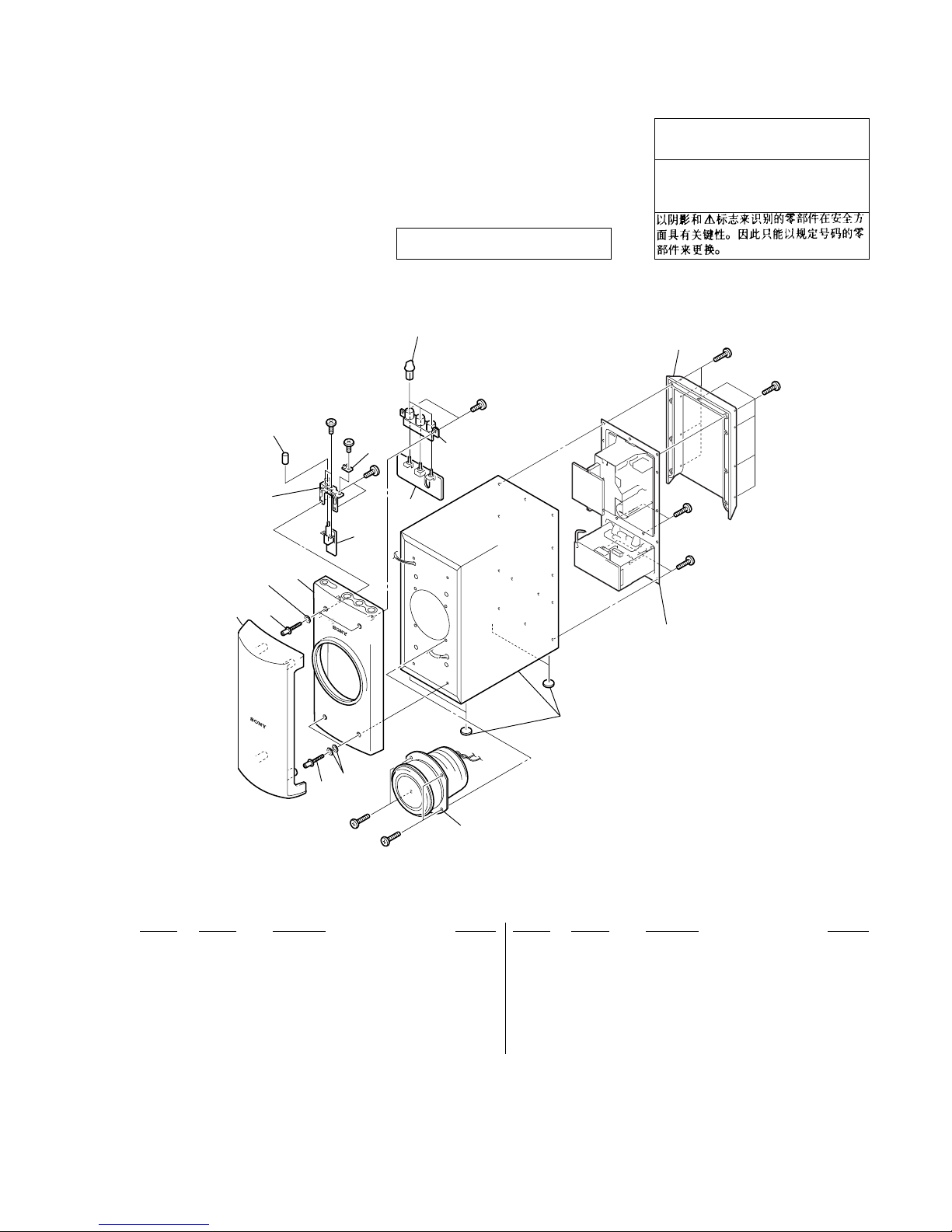

2-1. Overall Section
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
#3
#2
#2
#2
#1
#1
#1
#1
#1
#1
not
supplied
not
supplied
not
supplied
not
supplied
5
8
2
3
2
1
4
6
7
amplifier block section
not supplied
SP901
not
supplied
1X-4954-642-1 FRAME ASSY, GRILLE
24-239-215-01 SCREW, ORNAMENT
3X-4954-641-1 PANEL ASSY, FRONT (US,CND)
3X-4954-997-1 PANEL ASSY, FRONT (AEP,UK,SP,CH)
4A-4676-381-A LED BOARD, COMPLETE
5A-4676-380-A POWER SWITCH BOARD, COMPLETE
61-684-639-11 CONTROL BOARD
74-236-589-01 KNOB
84-993-938-82 PUSH KNOB (A)
SP901 1-825-107-11 SPEAKER (13.5cm)
#1 7-685-564-01 SCREW +PTP 4X25 TYPE1
#2 7-685-646-79 SCREW +P 3X8 TYPE2 NON-SLIT
#3 7-682-551-09 SCREW +B 3X14
When indicating parts by reference number,
please include the board name.
The components identified by mark !or
dotted line with mark !are critical for safety.
Replace only with part number specified.
Les composants identifiés par une marque
!sont critiques pour la sécurité.
Ne les remplacer que par une pièce portant
le numéro spécifié.
Ver 1.1 2002.11

10
SA-WD100
2-2. Amplifier Block Section
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
51 A-4676-383-A AUTO POWER BOARD, COMPLETE
52 A-4676-377-A MAIN POWER BOARD, COMPLETE (US, CND)
52 A-4676-386-A MAIN POWER BOARD, COMPLETE
(AEP, UK, SP, CH)
53 6-700-752-01 IC ICE250A-SW (POWER AMP UNIT)
54 A-4676-379-A INPUT BOARD, COMPLETE
55 A-4676-382-A INPUT SELECT BOARD, COMPLETE
56 4-235-820-01 PANEL, REAR
*57 3-703-244-00 BUSHING (2104), CORD
058 1-751-520-11 CORD, POWER (AEP, UK, SP)
058 1-782-464-41 CORD, POWER (CH)
058 1-783-820-11 CORD, POWER (US, CND)
0F901 1-532-504-31 FUSE (T4AL/250V) (AEP, UK, SP)
0F901 1-532-594-11 FUSE, GLASS TUBE (6.3A/125V) (US, CND, CH)
0F902 1-532-717-00 FUSE, GLASS-TUBE (10A/125V) (US, CND, CH)
0F902 1-533-949-31 FUSE, CYLINDRICAL (TIME LUG) (T8AL/250V)
(AEP, UK, SP)
0T201 1-437-234-11 POWER TRANSFORMER (US, CND, CH)
0T201 1-437-237-12 POWER TRANSFORMER (AEP, UK, SP)
0T901 1-437-232-11 TRANSFORMER, POWER (US, CND, CH)
0T901 1-437-233-11 TRANSFORMER, POWER (AEP, UK, SP)
#1 7-685-547-19 SCREW +BTP 3X10 TYPE2 N-S
#2 7-685-871-09 SCREW +BVTT 3X6 (S)
#3 7-682-161-01 SCREW +P 4X8
58
57
56
53
55
not
supplied
not
supplied
not
supplied
not
supplied
not
supplied
F902
F901
54
51
52
T201
T901
#2
#2
#2
#2
#2
#3
#2
#2
#2
#2
#2
#2
#1
Ver 1.1 2002.11
The components identified by
mark !or dotted line with mark
!are critical for safety.
Replace only with part number
specified.
Les composants identifiés par
une marque !sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.

11
SECTION 3
ELECTRICAL PARTS LIST
NOTE:
•Due to standardization, replacements in the
parts list may be different from the parts
specified in the diagrams or the components
used on the set.
•-XX, -X mean standardized parts,so they may
have some difference from the original one.
•Items marked “*” are not stocked since they
are seldom required for routine service.
Some delay should be anticipated when
ordering these items.
•CAPACITORS:
uF: µF
•COILS
uH: µH
•RESISTORS
All resistors are in ohms.
METAL: metal-film resistor
METAL OXIDE: Metal Oxide-film resistor
F: nonflammable
•SEMICONDUCTORS
In each case, u: µ, for example:
uA...: µA... , uPA... , µPA... ,
uPB... , µPB... , uPC... , µPC... ,
uPD..., µPD...
•Abbreviation
CND : Canadian model
SP : Singapore model
CH : Chinese model
SA-WD100
When indicating parts by reference number,
please include the board name.
The components identified by mark !or
dotted line with mark !are critical for safety.
Replace only with part number specified.
Les composants identifiés par une marque
!sont critiques pour la sécurité.
Ne les remplacer que par une pièce portant
le numéro spécifié.
CONTROL
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
A-4676-383-A AUTO POWER BOARD, COMPLETE
****************************
< CAPACITOR >
0C3 1-113-924-11 CERAMIC 0.0047uF 20.00% 250V
C201 1-104-666-11 ELECT 220uF 20.00% 25V
C202 1-104-666-11 ELECT 220uF 20.00% 25V
C203 1-126-964-11 ELECT 10uF 20.00% 50V
C204 1-126-964-11 ELECT 10uF 20.00% 50V
C205 1-126-964-11 ELECT 10uF 20.00% 50V
C206 1-126-964-11 ELECT 10uF 20.00% 50V
C207 1-128-551-11 ELECT 22uF 20.00% 25V
C208 1-126-940-11 ELECT 330uF 20.00% 16V
< CONNECTOR >
*CN202 1-564-704-11 PIN, CONNECTOR (SMALL TYPE) 2P
*CN204 1-564-705-11 PIN, CONNECTOR (SMALL TYPE) 3P
CN210 1-564-321-00 PIN, CONNECTOR 2P
*CN211 1-565-395-11 PIN, CONNECTOR 3P
CN212 1-230-580-11 RES, VAR, CARBON 5K/5K
< DIODE >
D201 8-719-200-82 DIODE 1SR139-100
D202 8-719-200-82 DIODE 1SR139-100
D203 8-719-200-82 DIODE 1SR139-100
D204 8-719-200-82 DIODE 1SR139-100
D205 8-719-110-36 DIODE RD13ESB2
D206 8-719-110-36 DIODE RD13ESB2
D207 8-719-991-33 DIODE 1SS133T-77
D208 8-719-991-33 DIODE 1SS133T-77
D209 8-719-991-33 DIODE 1SS133T-77
D210 8-719-991-33 DIODE 1SS133T-77
D211 8-719-991-33 DIODE 1SS133T-77
D807 8-719-911-19 DIODE 1SS133T-72
< IC >
IC201 8-759-909-71 IC BA4558F-E2
< TRANSISTOR >
Q201 8-729-281-53 TRANSISTOR 2SC1815GR-TPE2
Q202 8-729-231-12 TRANSISTOR 2SA1015TP-O
Q203 8-729-029-86 TRANSISTOR DTC124ESA-TP
Q204 8-729-119-76 TRANSISTOR 2SA1175-HFE
Q205 8-729-029-86 TRANSISTOR DTC124ESA-TP
Q206 8-729-029-41 TRANSISTOR DTA124ES-TP
Q207 8-729-029-41 TRANSISTOR DTA124ES-TP
< RESISTOR >
R201 1-249-424-11 CARBON 3.9K 5% 1/4W F
R202 1-249-424-11 CARBON 3.9K 5% 1/4W F
R203 1-249-417-11 CARBON 1K 5% 1/4W F
R204 1-247-895-00 CARBON 470K 5% 1/4W
R205 1-249-441-11 CARBON 100K 5% 1/4W
R206 1-249-417-11 CARBON 1K 5% 1/4W F
R207 1-249-430-11 CARBON 12K 5% 1/4W
R208 1-249-417-11 CARBON 1K 5% 1/4W F
R208 1-249-429-11 CARBON 10K 5% 1/4W
R209 1-249-429-11 CARBON 10K 5% 1/4W
R210 1-249-441-11 CARBON 100K 5% 1/4W
R211 1-247-903-00 CARBON 1M 5% 1/4W
R212 1-249-429-11 CARBON 10K 5% 1/4W
R213 1-249-416-11 CARBON 820 5% 1/4W F
R214 1-249-420-11 CARBON 1.8K 5% 1/4W F
R217 1-249-435-11 CARBON 33K 5% 1/4W
< RELAY >
0RY801 1-755-458-11 RELAY
************************************************************
1-684-639-11 CONTROL BOARD
***************
< CAPACITOR >
C301 1-126-964-11 ELECT 10uF 20.00% 50V
C302 1-126-964-11 ELECT 10uF 20.00% 50V
C303 1-131-679-31 FILM 0.01uF 5% 50V
C304 1-131-679-31 FILM 0.01uF 5% 50V
C305 1-131-687-31 FILM 0.039uF 5% 50V
C306 1-136-163-00 MYLAR 0.068uF 5.00% 50V
C307 1-162-294-31 CERAMIC 0.001uF 10% 50V
C308 1-136-165-00 FILM 0.1uF 5% 50V
C309 1-131-699-31 FILM 0.39uF 5% 50V
C310 1-131-699-31 FILM 0.39uF 5% 50V
C311 1-131-699-31 FILM 0.39uF 5% 50V
C312 1-131-687-31 FILM 0.039uF 5% 50V
C313 1-131-696-11 FILM 0.22uF 5% 50V
C314 1-136-165-00 FILM 0.1uF 5% 50V
C315 1-131-698-31 FILM 0.33uF 5% 50V
C316 1-131-698-31 FILM 0.33uF 5% 50V
AUTO POWER
Ver 1.1 2002.11

Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
12
SA-WD100
INPUT
< CONNECTOR >
*CN301 1-564-520-11 PLUG, CONNECTOR 5P
< IC >
IC301 8-759-909-71 IC BA4558F-E2
IC302 8-759-909-71 IC BA4558F-E2
IC304 8-759-909-71 IC BA4558F-E2
< TRANSISTOR >
Q301 8-729-119-78 TRANSISTOR 2SC2785TP-E
Q302 8-729-119-78 TRANSISTOR 2SC2785TP-E
< RESISTOR >
R301 1-249-427-11 CARBON 6.8K 5% 1/4W F
R302 1-249-425-11 CARBON 4.7K 5% 1/4W F
R303 1-247-887-00 CARBON 220K 5% 1/4W
R304 1-249-417-11 CARBON 1K 5% 1/4W F
R305 1-249-435-11 CARBON 33K 5% 1/4W
R306 1-249-433-11 CARBON 22K 5% 1/4W
R307 1-249-434-11 CARBON 27K 5% 1/4W
R308 1-249-421-11 CARBON 2.2K 5% 1/4W F
R309 1-249-435-11 CARBON 33K 5% 1/4W
R310 1-249-424-11 CARBON 3.9K 5% 1/4W F
R311 1-249-424-11 CARBON 3.9K 5% 1/4W F
R312 1-249-425-11 CARBON 4.7K 5% 1/4W F
R313 1-249-425-11 CARBON 4.7K 5% 1/4W F
R314 1-249-431-11 CARBON 15K 5% 1/4W
R315 1-249-430-11 CARBON 12K 5% 1/4W
R316 1-249-429-11 CARBON 10K 5% 1/4W
R317 1-249-421-11 CARBON 2.2K 5% 1/4W F
< SWITCH >
S301 1-771-632-12 SWITCH, ROTARY (BOOST)
< VARIABLE RESISTOR >
VR301 1-225-826-11 RES, VAR CARBON 20K (LEVEL)
VR302 1-227-389-11 RES, VAR CARBON 20K/20K (CUT OFF FREQ)
************************************************************
A-4676-379-A INPUT BOARD, COMPLETE
**********************
< CAPACITOR >
C101 1-102-978-00 CERAMIC 220PF 5% 50V
C102 1-102-978-00 CERAMIC 220PF 5% 50V
C103 1-102-978-00 CERAMIC 220PF 5% 50V
C104 1-102-978-00 CERAMIC 220PF 5% 50V
C105 1-126-964-11 ELECT 10uF 20.00% 50V
C106 1-162-306-11 CERAMIC 0.01uF 20.00% 16V
C107 1-162-306-11 CERAMIC 0.01uF 20.00% 16V
C108 1-136-165-00 FILM 0.1uF 5% 50V
C109 1-136-165-00 FILM 0.1uF 5% 50V
C110 1-126-964-11 ELECT 10uF 20.00% 50V
C111 1-126-964-11 ELECT 10uF 20.00% 50V
C112 1-126-964-11 ELECT 10uF 20.00% 50V
C113 1-126-933-11 ELECT 100uF 20.00% 16V
C114 1-126-933-11 ELECT 100uF 20.00% 16V
C115 1-126-964-11 ELECT 10uF 20.00% 50V
C116 1-126-964-11 ELECT 10uF 20.00% 50V
C117 1-136-165-00 FILM 0.1uF 5% 50V
C118 1-136-165-00 FILM 0.1uF 5% 50V
< CONNECTOR >
CN101 1-757-821-11 CORD, CONNECTION (SPEAKER IN)
*CN103 1-506-947-11 PIN, CONNECTOR 6P
*CN104 1-564-706-11 PIN, CONNECTOR (SMALL TYPE) 4P
*CN105 1-564-708-11 PIN, CONNECTOR (SMALL TYPE) 6P
< DIODE >
D101 8-719-991-33 DIODE 1SS133T-77
D102 8-719-991-33 DIODE 1SS133T-77
D103 8-719-991-33 DIODE 1SS133T-77
D104 8-719-991-33 DIODE 1SS133T-77
D105 8-719-991-33 DIODE 1SS133T-77
D106 8-719-991-33 DIODE 1SS133T-77
< IC >
IC101 8-759-909-71 IC BA4558F-E2
IC102 8-759-909-71 IC BA4558F-E2
IC103 8-759-909-71 IC BA4558F-E2
< JACK >
J101 1-815-749-11 JACK, PIN 2P (LINE)
< TRANSISTOR >
Q101 8-729-029-86 TRANSISTOR DTC124ESA-TP
Q102 8-729-119-76 TRANSISTOR 2SA1175-F
Q103 8-729-029-86 TRANSISTOR DTC124ESA-TP
Q104 8-729-029-41 TRANSISTOR DTA124ESA-TP
Q105 8-729-119-78 TRANSISTOR 2SC2785TP-E
< RESISTOR >
R101 1-260-107-11 CARBON 4.7K 5% 1/2W
R102 1-260-107-11 CARBON 4.7K 5% 1/2W
R103 1-260-107-11 CARBON 4.7K 5% 1/2W
R104 1-249-421-11 CARBON 2.2K 5% 1/4W F
R105 1-249-421-11 CARBON 2.2K 5% 1/4W F
R106 1-249-421-11 CARBON 2.2K 5% 1/4W F
R107 1-249-429-11 CARBON 10K 5% 1/4W
R108 1-249-429-11 CARBON 10K 5% 1/4W
R109 1-249-429-11 CARBON 10K 5% 1/4W
R110 1-249-429-11 CARBON 10K 5% 1/4W
R111 1-249-429-11 CARBON 10K 5% 1/4W
R112 1-249-429-11 CARBON 10K 5% 1/4W
R113 1-249-427-11 CARBON 6.8K 5% 1/4W F
R114 1-249-427-11 CARBON 6.8K 5% 1/4W F
R115 1-249-417-11 CARBON 1K 5% 1/4W F
R116 1-249-417-11 CARBON 1K 5% 1/4W F
R117 1-249-437-11 CARBON 47K 5% 1/4W
R118 1-249-421-11 CARBON 2.2K 5% 1/4W F
R119 1-249-424-11 CARBON 3.9K 5% 1/4W
R120 1-249-434-11 CARBON 27K 5% 1/4W
R121 1-249-429-11 CARBON 10K 5% 1/4W
R122 1-249-429-11 CARBON 10K 5% 1/4W
CONTROL

Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
13
SA-WD100
R123 1-249-429-11 CARBON 10K 5% 1/4W
R124 1-249-429-11 CARBON 10K 5% 1/4W
R125 1-249-431-11 CARBON 15K 5% 1/4W
R126 1-249-433-11 CARBON 22K 5% 1/4W
R127 1-249-435-11 CARBON 33K 5% 1/4W
R128 1-249-429-11 CARBON 10K 5% 1/4W
R129 1-249-417-11 CARBON 1K 5% 1/4W F
R130 1-249-417-11 CARBON 1K 5% 1/4W F
R131 1-249-437-11 CARBON 47K 5% 1/4W
R132 1-249-437-11 CARBON 47K 5% 1/4W
R133 1-249-437-11 CARBON 47K 5% 1/4W
R134 1-249-433-11 CARBON 22K 5% 1/4W
R135 1-249-433-11 CARBON 22K 5% 1/4W
R136 1-247-843-11 CARBON 3.3K 5% 1/4W
R137 1-249-427-11 CARBON 6.8K 5% 1/4W F
R138 1-249-427-11 CARBON 6.8K 5% 1/4W F
R139 1-247-843-11 CARBON 3.3K 5% 1/4W
< TERMINAL >
TM101 1-694-805-11 TERMINAL BOARD (SPEAKER OUT)
************************************************************
1-684-637-11 INPUT SELECT BOARD
******************
< CONNECTOR >
CN501 1-564-722-11 PIN, CONNECTOR (SMALL TYPE) 6P
< SWITCH >
SW501 1-570-707-31 SWITCH, SLIDE (POWER SAVE)
SW502 1-570-707-31 SWITCH, SLIDE (PHASE)
************************************************************
1-684-641-11 LED BOARD
**********
< CONNECTOR >
*CN401 1-564-719-11 PIN, CONNECTOR (SMALL TYPE) 3P
< DIODE >
D402 8-719-061-31 DIODE SML72420CTH8F (ON/STANDBY)
< RESISTOR >
R402 1-249-421-11 CARBON 2.2K 5% 1/4W F
************************************************************
A-4676-377-A MAIN POWER BOARD, COMPLETE (US, CND)
A-4676-386-A MAIN POWER BOARD, COMPLETE
(AEP, UK, SP, CH)
****************************
1-533-233-11 HOLDER, FUSE
< CAPACITOR >
0C2 1-113-925-11 CERAMIC 0.01uF 20.00% 250V
C701 1-126-934-11 ELECT 220uF 20.00% 10V
C702 1-126-948-11 ELECT 100uF 20.00% 35V
C703 1-126-963-11 ELECT 4.7uF 20.00% 50V
0C901 1-117-916-11 FILM 0PF 0V
0C902 1-113-915-11 CERAMIC 0.001uF 20.00% 250V
(AEP, UK, SP
, CH
)
0C903 1-113-915-11 CERAMIC 0.001uF 20.00% 250V
(AEP, UK, SP
, CH
)
0C904 1-113-915-11 CERAMIC 0.001uF 20.00% 250V
(AEP, UK, SP
, CH
)
0C905 1-117-916-11 FILM 0.22uF 10% 275V
0C906 1-113-915-11 CERAMIC 0.001uF 20.00% 250V
(US, CND)
0C907 1-113-915-11 CERAMIC 0.001uF 20.00% 250V
(US, CND)
0C908 1-113-915-11 CERAMIC 0.001uF 20.00% 250V
(US, CND)
0C910 1-137-994-11 ELECT 820uF 20% 200V
(US, CND)
0C910 1-165-626-11 ELECT 390uF 20% 400V
(AEP, UK, SP
, CH
)
0C911 1-165-706-91 FILM 0.01uF 5% 630V
0C912 1-126-947-11 ELECT 47uF 20.00% 25V
0C913 1-162-290-31 CERAMIC 470PF 10% 50V
(US, CND)
0C913 1-162-286-31 CERAMIC 220PF 10% 50V
(AEP, UK, SP
, CH
)
C914 1-136-555-11 FILM 0.0022uF 5.00% 630V
(US, CND)
C914 1-125-893-11 FILM 680PF 3.00% 1.5KV
(AEP, UK, SP
, CH
)
0C915 1-162-290-31 CERAMIC 470PF 10% 50V
(AEP, UK, SP
, CH
)
0C916 1-117-703-11 CERAMIC 0.0047uF 99% 250V
C917 1-136-559-11 FILM 0.0047uF 5.00% 630V
(US, CND)
C917 1-117-832-11 FILM 4700PF 3.00% 1.5KV
(AEP, UK, SP
, CH
)
C918 1-135-516-11 ELECT 3300uF 20% 63V
(US, CND)
C918 1-115-361-11 ELECT(BLOCK) 6800uF 20.00% 50V
(AEP, UK, SP
, CH
)
C919 1-126-951-11 ELECT 470uF 20.00% 35V
C920 1-126-951-11 ELECT 470uF 20.00% 35V
C922 1-136-153-00 FILM 0.01uF 5% 50V
C932 1-136-165-00 FILM 0.1uF 5.00% 50V
C933 1-136-165-00 FILM 0.1uF 5.00% 50V
C934 1-126-935-11 ELECT 470uF 20.00% 16V
C935 1-126-935-11 ELECT 470uF 20.00% 16V
C936 1-136-165-00 FILM 0.1uF 5.00% 50V
C937 1-136-165-00 FILM 0.1uF 5.00% 50V
C938 1-136-165-00 FILM 0.1uF 5.00% 50V
C939 1-136-165-00 FILM 0.1uF 5.00% 50V
C940 1-162-600-11 CERAMIC 0.0047uF 30.00% 16V
(US, CND)
C941 1-161-494-00 CERAMIC 0.022uF 25V
C942 1-161-494-00 CERAMIC 0.022uF 25V
INPUT INPUT SELECT LED MAIN POWER
The components identified by
mark !or dotted line with mark
!are critical for safety.
Replace only with part number
specified.
Les composants identifiés par
une marque !sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
Ver 1.1 2002.11

Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
14
SA-WD100
< CONNECTOR >
CN901 1-564-321-00 PIN, CONNECTOR 2P
CN903 1-564-320-00 PIN, CONNECTOR (B2P-VH) 2P
CN904 1-757-829-11 CORD, CONNECTION
CN905 1-564-707-11 PIN, CONNECTOR (SMALL TYPE) 5P
(AEP, UK, SP
, CH
)
*CN906 1-564-706-11 PIN, CONNECTOR (SMALL TYPE) 4P
CN907 1-757-828-11 CORD, CONNECTION
*CN909 1-564-704-11 PIN, CONNECTOR (SMALL TYPE) 2P
< DIODE >
D701 8-719-911-19 DIODE 1SS133T-72
0D901 8-719-022-92 DIODE RBV-604 (US, CND)
0D901 8-719-084-58 DIODE RBV-406 (AEP, UK, SP
, CH
)
0D902 8-719-080-26 DIODE SARS01V0
0D903 8-719-075-11 DIODE AG01ZV0
0D904 8-719-110-17 DIODE MTZN-T-72-10B
0D905 8-719-079-18 DIODE MTZJ-T-72-20A
0D906 8-719-075-11 DIODE AG01ZV0
0D907 8-719-075-11 DIODE AG01ZV0
0D908 8-719-075-11 DIODE AG01ZV0
D909 8-719-058-38 DIODE FMN-G12S (US, CND)
D909 8-719-049-98 DIODE FML-G14S (AEP, UK, SP
, CH
)
D910 8-719-064-47 DIODE RN1Z-LF-B1
D911 8-719-064-47 DIODE RN1Z-LF-B1
D919 8-719-200-82 DIODE 11ES2-TA2
D920 8-719-200-82 DIODE 11ES2-TA2
D921 8-719-911-19 DIODE 1SS133T-72
0D922 8-719-043-76 DIODE AK04V0
< TERMINAL BOARD >
EP901 1-537-770-21 TERMINAL BOARD, GROUND
EP902 1-537-770-21 TERMINAL BOARD, GROUND
EP903 1-537-770-21 TERMINAL BOARD, GROUND
EP904 1-537-770-21 TERMINAL BOARD, GROUND (US, CND)
< COIL >
0FB901 1-412-473-21 INDUCTOR 0UH
< IC >
0IC901 6-700-162-01 IC STR-F6426S (US, CND)
0IC901 8-749-017-79 IC STR-F6676 (AEP, UK, SP
, CH
)
IC902 8-749-019-49 IC SE040
IC906 8-759-604-39 IC M5F78M12L
IC907 8-759-604-45 IC M5F79M12L
< COIL >
0L901 1-424-978-11 FILTER, LINE (US, CND)
0L901 1-416-778-11 FILTER, LINE (AEP, UK, SP, CH)
0L902 1-424-977-11 LINE FILTER TRANS (US, CND)
0L902 1-416-778-11 FILTER, LINE (AEP, UK, SP, CH)
L903 1-419-667-11 INDUCTOR 10uH
L904 1-408-129-00 INDUCTOR 100uH
L905 1-408-129-00 INDUCTOR 100uH
< IC >
0PC901 8-749-019-04 IC TLP421
< TRANSISTOR >
Q701 8-729-029-86 TRANSISTOR DTC124ESA
Q702 8-729-119-78 TRANSISTOR 2SC2785TP-H
(AEP, UK, SP ,CH)
Q703 8-729-178-42 TRANSISTOR 2SC2784-EFP-TP
Q704 8-729-119-78 TRANSISTOR 2SC2785TP-H
Q705 8-729-029-86 TRANSISTOR DTC124ESA
0Q901 8-729-111-29 TRANSISTOR 2SD1616-TP-K
< RESISTOR >
R701 1-215-869-11 METAL OXIDE 1K 5% 1W
R702 1-247-887-00 CARBON 220K 5% 1/4W
R703 1-249-441-11 CARBON 100K 5% 1/4W
R704 1-249-433-11 CARBON 22K 5% 1/4W
R705 1-249-441-11 CARBON 100K 5% 1/4W
R706 1-249-441-11 CARBON 100K 5% 1/4W
R707 1-249-427-11 CARBON 6.8K 5% 1/4W F
R708 1-249-427-11 CARBON 6.8K 5% 1/4W F
R709 1-249-433-11 CARBON 22K 5% 1/4W
0R901 1-202-725-00 SOLID 3.3M 10% 1/2W
(US, CND)
0R902 1-202-725-00 SOLID 3.3M 10% 1/2W
(AEP, UK, SP, CH)
0R903 1-247-903-00 CARBON 1M 5% 1/4W
0R904 1-215-901-00 METAL OXIDE 33K 5% 2W
(US, CND)
0R904 1-218-642-11 METAL OXIDE 100K 5% 1W
(AEP, UK, SP, CH)
0R905 1-247-895-00 CARBON 470K 5% 1/4W
0R906 1-260-083-11 CARBON 47 5% 1/2W
0R907 1-249-429-11 CARBON 10K 5% 1/4W
0R908 1-249-393-11 CARBON 10 5% 1/4W F
0R909 1-249-421-11 CARBON 2.2K 5% 1/4W F
0R910 1-240-858-11 METAL 0.27 5% 2W
0R911 1-219-984-51 METAL 0.1 5% 2W
(US, CND)
0R911 1-244-398-71 METAL 0.3 5% 2W
(AEP, UK, SP, CH)
0R912 1-249-415-11 CARBON 680 5% 1/4W F
0R913 1-249-426-11 CARBON 5.6K 5% 1/4W
R914 1-249-419-11 CARBON 1.5K 5% 1/4W F
R915 1-249-417-11 CARBON 1K 5% 1/4W F
R916 1-249-420-11 CARBON 1.8K 5% 1/4W F
0R917 1-249-381-11 CARBON 1 5% 1/4W F
0R918 1-249-381-11 CARBON 1 5% 1/4W F
< RELAY >
RY701 1-515-920-11 RELAY (24V)
< THERMISTOR(POSITIVE) >
0THP901 1-803-916-11 THERMISTOR, NTC
************************************************************
MAIN POWER
The components identified by
mark !or dotted line with mark
!are critical for safety.
Replace only with part number
specified.
Les composants identifiés par
une marque !sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
Ver 1.1 2002.11

Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
15
SA-WD100
1-684-640-11 POWER SWITCH BOARD, COMPLETE
******************************
< CAPACITOR >
0C1 1-113-925-11 CERAMIC 0.01uF 20.00% 250V
< CONNECTOR >
*CN801 1-770-314-11 PIN, CONNECTOR 2P
< SWITCH >
0S801 1-554-920-11 SWITCH, PUSH (AC POWER)(1 KEY)
************************************************************
MISCELLANEOUS
***************
53 6-700-752-01 IC ICE250A-SW (POWER AMP UNIT)
058 1-751-520-11 CORD, POWER (AEP, UK, SP)
058 1-782-464-11 CORD, POWER (CH)
058 1-783-820-11 CORD, POWER (US, CND)
0F901 1-532-504-31 FUSE (T4AL/250V) (AEP, UK, SP)
0F901 1-532-594-11 FUSE, GLASS TUBE (6.3A/125V) (US, CND, CH)
0F902 1-532-717-00 FUSE, GLASS-TUBE (10A/125V) (US, CND, CH)
0F902 1-533-949-31 FUSE, CYLINDRICAL (TIME LUG) (T8AL/250V)
(AEP, UK, SP)
SP901 1-825-107-11 SPEAKER (13.5cm)
0T201 1-437-234-11 POWER TRANSFORMER (US, CND, CH)
0T201 1-437-237-12 POWER TRANSFORMER (AEP, UK, SP)
0T901 1-437-232-11 TRANSFORMER, POWER (US, CND, CH)
0T901 1-437-233-11 TRANSFORMER, POWER (AEP, UK, SP)
************************************************************
ACCESSORIES
************
01-569-008-21 ADAPTOR, CONVERSION 2P (SP)
1-769-329-21 CORD, CONNECTION (PIN-PIN)
1-823-331-11 CORD, CONNECTION (SPEAKER)
4-239-773-11 MANUAL, INSTRUCTION (ENGLISH, FRENCH)
(EXCEPT CH)
4-239-773-21 MANUAL, INSTRUCTION (GERMAN, SPANISH)
(AEP)
4-239-773-31 MANUAL, INSTRUCTION (DUTCH, SWEDISH)
(AEP)
4-239-773-41 MANUAL, INSTRUCTION (ITALIAN, POLISH)
(AEP)
4-239-773-51 MANUAL, INSTRUCTION (SPANISH, CHINESE)
(US, CND, SP, CH)
POWER SWITCHMAIN POWER
The components identified by
mark !or dotted line with mark
!are critical for safety.
Replace only with part number
specified.
Les composants identifiés par
une marque !sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
Ver 1.1 2002.11

SA-WD100
REVISION HISTORY
Clicking the version allows you to jump to the revised page.
Also, clicking the version at the upper right on the revised page allows you to jump to the next revised
page.
Ver. Date Description of Revision
1.0 2002.03 New
1.1 2002.11 Addition of Chinese model
Other manuals for SA-WD100
3
Table of contents
Other Sony Subwoofer manuals

Sony
Sony SWF-BR100 User manual

Sony
Sony XS-L156P5 User manual

Sony
Sony SA WM250 - Subwoofer - 100 Watt Installation instructions manual

Sony
Sony SA-WMSP2 User manual

Sony
Sony SA-CS9 User manual

Sony
Sony SAW2500 - SA Subwoofer User manual

Sony
Sony XS-L100P5H Marketing User manual

Sony
Sony XS-W104ES User manual

Sony
Sony SA-iP001P User manual

Sony
Sony SA-W11 User manual

Sony
Sony SA-WMSP1 User manual

Sony
Sony XS-L120P5H Product guide

Sony
Sony XS-GTX101LW Product guide

Sony
Sony SA-WD200 User manual

Sony
Sony XS-L101P5W User manual

Sony
Sony SA-WM40 User manual

Sony
Sony SA-WD100 User manual

Sony
Sony SA-WD100 User manual

Sony
Sony XS-GTX121LS User manual

Sony
Sony XS-AW81P5 User manual
