Sony XS-GTX121LS - Box Subwoofer User manual

Specications
Speaker 30 cm (12 in), cone type
woofer
Enclosure Shielded type
Short-term Maximum Power *11,000 W *2
Rated power 300 W *2
Rated impedance 4 Ω
Output sound pressure level 87±2 dB (1 W, 1 m) *2
In-car output sound pressure level
90 dB (1 W, @driver's seat) *3
Eective frequency range 42 – 1,000 Hz *2
Mass Approx. 10 kg (22 lb 1 oz)
Supplied accessories Parts for installation
Design and specications are subject to change without notice.
*
1
“Short-term Maximum power”may also be referred to as
“Peak Power.”
*
2
Testing Condition : IEC 60268-5 (2003-05)
*
3
Testing Condition : Inside the car
Caractéristiques techniques
Haut-parleur Haut-parleur de graves
de type conique de 30 cm
(12 po) de diamètre
Enceinte acoustique Dotée d’un blindage
hermétique
Puissance maximale à court terme *1
1 000 W *2
Puissance nominale 300 W *2
Impédance nominale 4 Ω
Niveau de pression acoustique de sortie
87±2 dB (1 W, 1 m) *2
Niveau de pression acoustique de sortie dans une voiture
90 dB (1 W, au siège du
conducteur) *3
Plage de fréquences ecace 42 – 1 000 Hz *2
Poids Environ 10 kg (22 lb 1 oz)
Accessoires fournis Éléments d’installation
La conception et les caractéristiques techniques sont sujettes à
modication sans préavis.
*
1
La « Puissance maximale à court terme » peut aussi être
désignée sous le nom de « Puissance de crête ».
*
2
Condition d’essai : CEI 60268-5 (2003-05)
*
3
Condition d’essai : Dans une voiture
Especicaciones
Altavoz 30 cm, altavoz de graves de
tipo cónico
Receptáculo Tipo protegido
Potencia de pico máximo *11 000 W *2
Potencia nominal 300 W *2
Impedancia nominal 4 Ω
Nivel de presión acústica de salida
87±2 dB (1 W, 1 m) *2
Nivel de presión acústica de salida en el interior del automóvil
90 dB (1 W, en el asiento del
conductor) *3
Rango de frecuencia efectivo 42 – 1.000 Hz *2
Peso Aprox. 10 kg
Accesorios suministrados Componentes para
instalación
Diseño y especicaciones sujetos a cambios sin previo aviso.
*
1
“Potencia de pico máximo”también puede denominarse
“Potencia de pico”.
*
2
Condición de veri cación: IEC 60268-5 (2003-05)
*
3
Condición de veri cación: en el automóvil

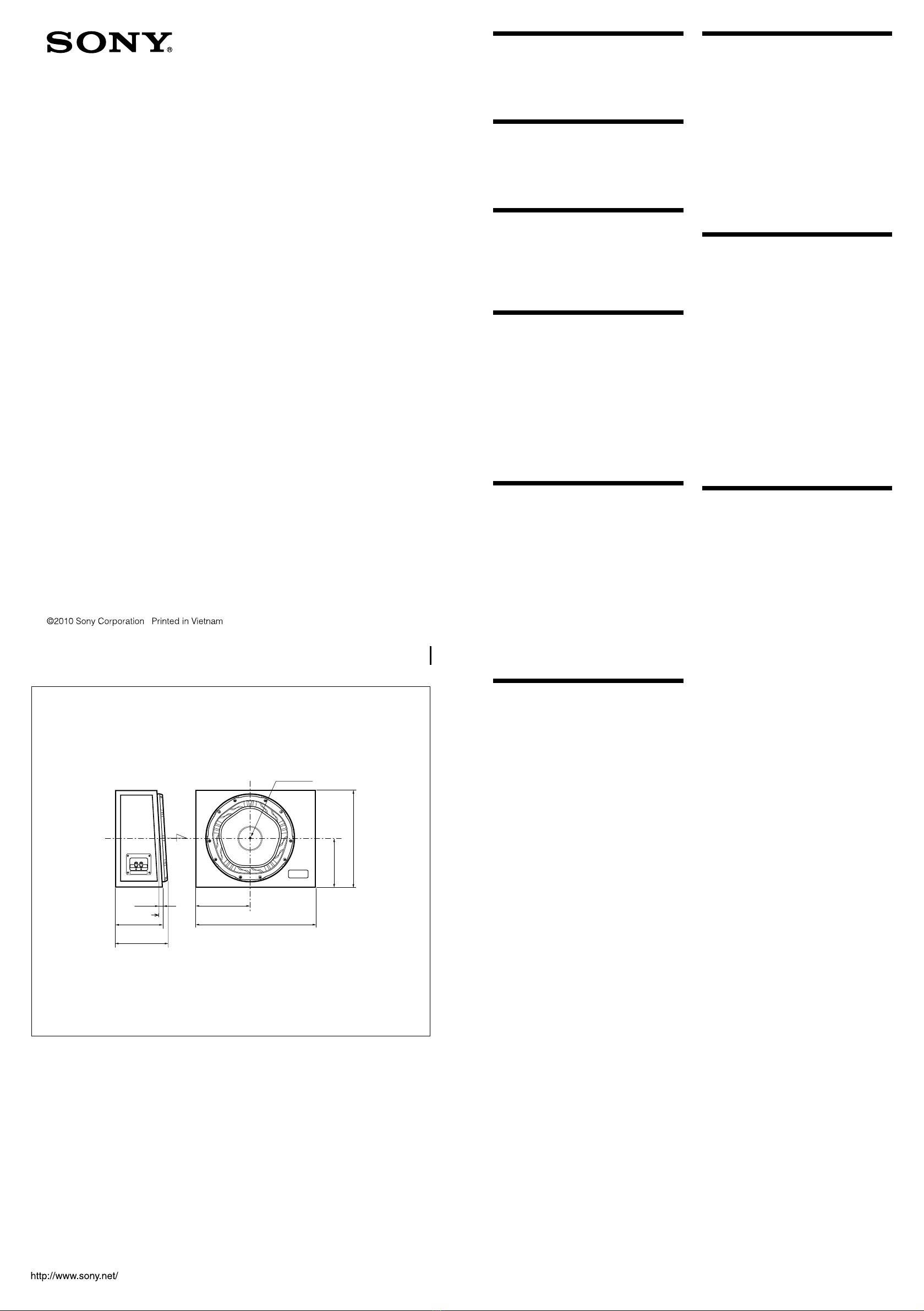

Dimensions
Dimensions
Dimensiones
Unit: mm (in)
Unité : mm (po)
Unidad: mm
Precaution
This product is designed to be installed in the cargo
space of vehicle. Do not install this product in a place
where it could distract you or another driver from the
road.
The subwoofer system should be securely installed so
as to avoid injury in the event of sudden braking.
If your car is parked in direct sunlight and there is a
considerable rise in temperature inside the car, allow the
unit to cool down before use.
Do not use the unit on a weak battery as its optimum
performance depends on a good power supply.
For safety reasons, keep your car audio volume moderate so
that you can still hear sounds outside your car.
If no power is being supplied to the cassette player or tuner,
check the connections.
Précautions
Ce produit est conçu pour être installé dans le core
d’une voiture. N’installez pas cet appareil dans
un endroit où il pourrait détourner l’attention du
conducteur de la route.
Le système de caisson de graves doit être xé
solidement an d’éviter toute blessure en cas de
freinage brusque.
Si votre voiture est garée en plein soleil et que la
température a considérablement augmenté dans l’habitacle,
laissez refroidir l’appareil avant de l’utiliser.
Ne faites pas fonctionner l’appareil sur une batterie
faiblement chargée, car il ne peut délivrer des performances
optimales qu’avec une bonne alimentation.
Pour des raisons de sécurité, gardez le volume de votre
autoradio à un niveau modéré de sorte que vous puissiez
encore entendre les bruits de la circulation.
Si le lecteur de cassette ou le syntoniseur n’est pas alimenté,
vériez les connexions.
Precaución
Este producto está diseñado para instalarse en el
espacio de carga del automóvil. No lo instale en un
lugar donde pueda distraer al conductor.
El sistema del altavoz potenciador de graves debe
instalarse rmemente para evitar lesiones en caso de
una frenada repentina.
Si el automóvil está estacionado bajo la luz solar directa y se
produce un aumento considerable de la temperatura en el
interior, deje que la unidad se enfríe antes de utilizarla.
No use la unidad con una batería que disponga de poca
energía, ya que requiere una buena fuente de alimentación
para un rendimiento óptimo.
Por razones de seguridad, mantenga un nivel de volumen
moderado del sistema de audio para poder oír ruidos
procedentes del exterior.
Si el reproductor de casetes o sintonizador no recibe
alimentación, compruebe las conexiones.
Features
Peak power is 1,000 W
Playback of ultra bass tones with the 30 cm (12 in)
woofer
Maximize cargo space with the space saving
speaker box
Caractéristiques
La puissance de crête est de 1 000 W
Reproduction de sons ultra-graves grâce au haut-
parleur de graves de 30 cm (12 po)
Espace utilitaire du core maximisé grâce au boîtier
de haut-parleur peu encombrant
Características
Potencia de pico de 1.000 W
Reproducción de tonos ultragraves con el altavoz de
graves de 30 cm
Espacio de carga maximizado con la caja de altavoz
de ahorro de espacio
4-192-211-11(1)
Instructions
Mode d’emploi
Instrucciones
Box Subwoofer
XS-GTX121LS

Reference Point
Point de référence
Punto de referencia

Reference Axis
Axe de référence
Eje de referencia

Reference Plane
Plan de référence
Plano de referencia
175 (7) 445 (17 5/8)
192 (7 5/8)
200 (7 7/8)
364.5 (14 3/8)



184.7 (7 3/8)
9.7
(13/32)


Location / Emplacement / Ubicación

Parts list / Liste des composants / Lista de componentes
 
ø 5 × 35
× 8
× 4 ø 5 × 20
× 8
Cargo space
Core à bagages
Espacio de carga
Rear the back seat
Derrière le siège arrière
Detrás del asiento trasero
1Fasten the ttings securely to the unit with the screws .
Montez correctement les xations sur l’appareil à l’aide des vis .
Fije bien las piezas a la unidad mediante los tornillos .
Decide the mounting location.
Choisissez l’emplacement de montage.
Decida la ubicación de montaje.
2
Caution
Choose a location under which no fuel line,
fuel tank, or electric wires are present, because
the metal ttings will be attached with tapping
screws.
Attention
Choisissez un emplacement sous lequel il n’y a
pas de conduite de carburant, de réservoir ou
de ls électriques, car les attaches métalliques
sont xées à l’aide de vis autotaraudeuses.
Precaución
Elija una ubicación bajo la que no haya ningún
conducto o depósito de combustible ni cable
eléctrico, ya que las piezas metálicas se jarán
con tornillos de rosca.
Connect the striped speaker cord to the negative terminal.
As there is no low-pass lter built-in to this unit, be sure to adjust beforehand the
amplier you connect to (we recommend a cut-o frequency of 30 – 500 Hz).
Raccordez le l de haut-parleur rayé à la borne négative.
Étant donné qu’il n’y a pas de ltre passe-bas intégré dans cet appareil, veillez à régler
au préalable l’amplicateur que vous raccordez (nous recommandons une fréquence de
coupure de 30 à 500 Hz).
Conecte el cable de altavoz rayado al terminal negativo.
Puesto que esta unidad no dispone de ltro de paso bajo incorporado, asegúrese de
ajustar previamente el amplicador al que vaya a conectar la unidad (se recomienda una
frecuencia de corte de 30 – 500 Hz).
4
Power amplier
Amplicateur de puissance
Amplicador de potencia
Mark and drill the screw holes in the car oor panel, then use the screws .
Marquez et percez les trous de vis dans le plancher de la voiture, puis utilisez les vis .
Marque y taladre los oricios para tornillos en el panel del suelo del automóvil y, a
continuación, coloque los tornillos .
3

Before installation
Choose the installation location carefully so that
the unit will not interfere with normal driving.
Use only the supplied mounting hardware for a safe
and secure installation.
Avoid installing the unit where it would be subject
to high temperatures, such as from direct sunlight
or hot air from the heater, or where it would be
subject to dust, dirt, or excessive vibration.
As you will need to drill some holes to install the
metal tting, check the underside (under the car, or
in the trunk) of the mounting location carefully to
make sure there is no fuel line, fuel tank, or electric
wires, etc. before drilling the installation holes.
Avant l’installation
Choisissez soigneusement le lieu d’installation de
façon que l’appareil n’entrave pas les opérations de
conduite normales.
Utilisez uniquement les accessoires de montage
fournis de façon à garantir la sécurité de
l’installation.
N’installez pas l’appareil là où il serait soumis à des
températures élevées, en plein soleil ou à proximité
des conduits d’air chaud du chauage, ni dans un
endroit soumis à la poussière, à de la saleté ou à des
vibrations excessives.
Comme il faudra forer des trous pour xer l’attache
métallique, vériez le plancher (sous le véhicule ou
dans le core) à l’endroit de montage pour être sûr
qu’il n’y a pas de conduite de carburant, de réservoir
ou de ls électriques, etc. avant de percer les trous.
Antes de la instalación
Elija cuidadosamente el lugar de instalación de
forma que la unidad no interera en las operaciones
habituales de conducción.
Para una instalación segura y able, utilice sólo la
ferretería de montaje suministrada.
Evite instalar la unidad en zonas expuestas a altas
temperaturas, como las expuestas a la luz solar
directa o al aire caliente de la calefacción, y en
lugares donde haya polvo, suciedad o vibraciones
excesivas.
Puesto que deberá taladrar algunos oricios para
instalar la pieza metálica, examine cuidadosamente
el otro lado (debajo del automóvil o en el maletero)
de la ubicación de montaje para asegurarse de que
no hay conductos de combustible, depósito de
gasolina o cableado eléctrico, etc., antes de taladrar
los oricios de instalación.
Mounting / Montage / Montaje



Apply the protruding L-shaped section of to
the side of the unit.
Appliquez la section en forme de « L » en saillie
sur le côté de l’appareil.
Fije la parte saliente de que tiene forma de L
al lateral de la unidad.
