SPAUN SMS 5607+ NF User manual

for the Compact Multiswitches SMS 5607+ NF, SMS 5807+ NF,
SMS 51207+ NF and SMS 51607+ NF.
Important: Please read through these instructions thoroughly and follow them.
Betriebsanleitung 2
Operation Manual 4
Manuel d‘utilisation 6
Instrucciones de uso 8
Istruzioni per l‘uso 10
Application diagram 12
Operation Manual
Unterer Dammweg 6/1 · D-78050 VS-Villingen
Phone: [phone] - 0 · Fax: [phone] - 50
Email: [email protected] · www.spaun.com

208.22
Betriebsanleitung
zu den Kompakt-Multischaltern SMS 5607+ NF, SMS 5807+ NF, SMS 51207+ NF und
SMS 51607+ NF.
Vor Öffnen des Gerätes bitte Netzstecker ziehen!
Bitte beachten Sie die beiliegenden Sicherheitshinweise!
Wichtig: Alle nachfolgenden Hinweise vollständig lesen und beachten.
Das Gerät dientausschließlich der Verwendung in Satelliten- und Terrestrischen-Empfangsanlagen.
Jegliche anderweitige Nutzung ist nicht gestattet. Das Gerät darf ausschließlich von sachverständigen
Personen installiert, gewartet, repariert und in Betrieb genommen werden (siehe EN 60065).
Das Gerät darf nur in trockenen Innenräumen montiert werden. Die Montage auf,oder in der Nähe von
leicht entzündlichen Materialien, ist nicht zulässig. Auf ausreichende Luftzirkulation ist zu achten. Vorsicht
bei Montage in Schalt- bzw. Zählerkästen.
Das Teilnehmernetz muss gemäß DIN EN 60728-11 vorschriftsmäßig geerdet sein und bleiben, auch wenn
das Gerät ausgebaut wird. Verwenden Sie hierzu falls vorhanden den Erdungsanschluss des Geräts bzw.
die beiliegende Erdungsklemme (4 mm2). Die Sicherheitsbestimmungen nach EN 60728-11 und EN 60065
sind zu beachten.
Nicht benutzte Teilnehmeranschlüsse und ggf. Stammleitungsein- und Ausgänge sind
mit 75 ΩWiderständen abzuschließen (ZFR 75 DC).
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen (siehe DIN EN 50419)
fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung
an den dafür vorgesehenen öffentlichen Sammelstellen ab.
Hiermit erklärt die Dura-Sat GmbH & Co. KG, dass der Funkanlagentyp Multischalter SMS den Richtlinien
2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden
Internetadresse verfügbar: https://www.spaun.com/download
ENERGY SAVING TECHNOLOGY - Standby Funktion
Die Multischalter verfügen über eine Standby-Funktion. Die Satelliten - ZF -Verstärkerstufen und die
Stromversorgungen zum LNB sind abgeschaltet. Ist ein Receiver oder Antennenmessgerät mit eingeschal-
teter LNB-Stromversorgung an einen Teilnehmerausgang der Multischalter angeschlossen, schaltet dieser
automatisch auf Normalbetrieb.
Terrestrik
1. Die Verteilung der Terrestrik erfolgt passiv.
2. Die Verteildämpfung pro Teilnehmer beträgt: siehe Tabelle. Terrestrische Antennensignale müssen dem
breitbandigen Eingang der Multischalter zur Vermeidung von Störungen selektiv zugeführt werden. Der
Frequenzbereich geht von 5 …862 MHz; und ist somit rückwegtauglich.
Stromversorgung
Die Kompakt - Multischalter sind mit einem kurzschlussfesten Schaltnetzteil ausgestattet.
U~: 90 - 240 V / 47 - 63 Hz.
Stromversorgung LNB
Durch einen integrierten 22 kHz - Generator sowohl für Quattro - als auch für QUAD - LNB geeignet.
Der Fernspeisestrom darf maximal 500 mA betragen.
Technische Verbesserungen, Änderungen im Design und Irrtümer vorbehalten.

3
08.22
Technische Daten
Modell
Art. Nr.
SMS 5607+ NF
815014
SMS 5807+ NF
842462
SMS 51207+ NF
842463
SMS 51607+ NF
842464
Teilnehmerausgänge 6 8 12 16
Eingänge SAT/ Terrestrik
5
4/ 1
Anschlussdämpfung Terrestrik 5… 862 MHz 19 dB ± 1 dB 19 dB ± 1 dB 23 dB ± 1 dB 23 dB ± 1 dB
Anschlussdämpfung SAT- ZF 950… 2200 MHz 4… 1 dB ± 1 dB Ausgangspegel max. 950… 2200 MHz 35 dB IMA3/EN 60728 -3
typ. 102 dBμV
SAT Eingangspegel max. 90 dBμV 90 dBμV 92 dBμV 92 dBμV
Entkopplung Receiver/ Receiver Terrestrik/ SAT
typ. 30 dB
Netzanschluss U~ 90- 240V /47 -63 Hz Leistungsaufnahme Standby typ. 0,1 W LNB- Strom max. 400 mA Strombedarf je Receiver 38 mA Leistungsaufnahme inkl. ECO LNB Last mit 100 mA typ. 2,4 W Umgebungstemperatur -20 …+ 55° C Abmessungen in mm 208 x 136 x 43 208 x 136 x 43 290 x 136 x 43 290 x 136 x 43
Technische Verbesserungen, Änderungen im Design und Irrtümer vorbehalten.

408.22
Operation Manual
for the Compact Multiswitches SMS 5607+ NF, SMS 5807+ NF, SMS 51207+ NF
and SMS 51607+ NF.
Remove mains cable before opening the device!
Please follow the safety instructions enclosed!
Important: Please read through these instructions thoroughly and follow them.
The device is only intended for use in satellite and terrestrial receiver systems. Any other use is prohibited. The
device must be installed, maintained, repaired and put into operation by competent people (see EN 60065).
The device must be installed indoors, in dry rooms exclusively. Installation on or in close proximity to high-
ly flammable materials is prohibited. Ensure sufficient air circulation. Take care when installing in switch
cabinets or meter cabinets.
The device and the peripheral distribution devices must be earthed in accordance with the provisions of EN
60728-11 and must remain earthed even when the device is disassembled. For this purpose, if available
use the earthing connection of the device or the earthing terminal enclosed (4 mm2). Observe the safety
regulations in accordance with EN 60728-11 and EN 60065.
Unused subscriber ports and if applicable trunk line inputs and outputs must be terminated
with 75 Ωresistors (ZFR 75 DC).
Electronic devices are not household waste but rather must be disposed of properly in accordance
with directive DIN EN 50419 (reflects article 11(2) of directive 2002 / 96 / EC) of the European Parliament
and the Council of 27th January 2003 regarding used electrical and electronic devices. At the end of the
product life cycle please take this device and dispose it via designated public collection points.
Hereby, Dura-Sat GmbH & Co.KG declares that the radio equipment type multiswitch SMS is in
compliance with Directives 2014/53/EU. The full text of the EU declaration of conformity is available at the
following internet address: https://www.spaun.com/download
ENERGY SAVING TECHNOLOGY - Standby Mode
The multiswitches have a standby mode. The satellite IF amplifier stages and the supply for the LNB are
switched off. If a receiver or antenna test equipment with LNB power supply is connected to a subscriber
output of the multiswitch, then this automatically switches to normal operation mode.
Terrestrial
1. The terrestrial signals are distributed passively.
2. Terrestrial antenna signals should be fed selectively to the multiswitch in order to avoid malfunctions
(see table). As the frequency range is from 5…862 MHz the multi-switch is return path capable.
Power Supply
The compact multiswitches are equipped with an switched-mode power supply.
U~: 90 - 240 V / 47 - 63 Hz.
Power Supply to LNB
Integrated 22 kHz generator suitable for Quattro- and QUAD LNB.
The maximum permissible current is 500 mA.
Subject to technical improvements, changes in design and errors.

5
08.22
Technical Data
Modell
Art. Nr.
SMS 5607+ NF
815014
SMS 5807+ NF
842462
SMS 51207+ NF
842463
SMS 51607+ NF
842464
Subscriber outputs 6 8 12 16
Inputs SAT/ terrestiral
5
4/ 1
Tap loss Terrestrial 5… 862 MHz 19 dB ± 1 dB 19 dB ± 1 dB 23 dB ± 1 dB 23 dB ± 1 dB
Tap attenuation SAT- ZF 950… 2200 MHz 4… 1 dB ± 1 dB Output level max. 950… 2200 MHz 35 dB IMA3/EN 60728 -3
typ. 102 dBμV
SAT input level max. 90 dBμV 90 dBμV 92 dBμV 92 dBμV
Isolation Receiver/ receiver Terrestrial/ SAT
typ. 30 dB
Mains supply U~ 90- 240V /47 -63 Hz Input power Standby typ. 0,1 W LNB supply current max. 400 mA Current consumption from each receiver 38 mA Power consumption incl. ECO LNB load with 100 mA typ. 2,4 W Ambient temperature -20 …+ 55° C Dimensions (mm) 208 x 136 x 43 208 x 136 x 43 290 x 136 x 43 290 x 136 x 43
Subject to technical improvements, changes in design and errors.

608.22
Manuel d‘utilisation
vers les Multiswitchs compacts SMS 5607+ NF, SMS 5807+ NF, SMS 51207+ NF et SMS
51607+ NF.
Débranchez la fiche d‘alimentation avant d‘ouvrir l‘appareil !
Veuillez suivre les consignes de sécurité ci-jointes !
Important : Veuillez lire toutes les instructions suivantes dans leur intégralité et les respecter.
L‘appareil est exclusivement destiné à être utilisé dans des installations de réception satellites et terrest-
res.Toute autre utilisation est interdite. L‘appareil ne doit être installé, entretenu, réparé et mis en service
que par des personnes compétentes (voir EN 60065).
L‘appareil ne doit être installé que dans des locaux intérieurs secs. Le montage sur ou à proximité de
matériaux facilement inflammables n‘est pas autorisé. Il faut veiller à ce que la circulation de l‘air soit suffi-
sante. Attention lors du montage dans des boîtes de commutation ou de comptage.
Le réseau doit être et rester correctement mis à la terre conformément à DIN EN 60728-11, même si
l‘appareil est démonté. Utilisez pour cela la borne de terre de l‘appareil, si elle existe, ou la borne de terre
(4 mm2) fournie. Les dispositions de sécurité selon EN 60728 - 11 et EN 60065 doivent être respectées.
Les lignes de participants non utilisées et, le cas échéant, les entrées et sorties de ligne principale
doivent être terminées par des résistances 75 Ω(ZFR 75 DC).
Les appareils électroniques ne doivent pas être jetés avec les ordures ménagères, mais doivent être
(voir DIN EN 50419) éliminés de manière appropriée. Àla fin de son utilisation, veuillez déposer cet
appareil dans les points de collecte publics prévus à cet effet pour qu‘il soit mis au rebut.
Par la présente, Dura-Sat GmbH & Co. KG que le type d‘installation radioélectrique Interrupteur multiple
SMS est conforme aux directives 2014/53/EU. Le texte complet de la déclaration de conformité UE est
disponible à l‘adresse Internet suivante: https://www.spaun.com/download
ENERGY SAVING TECHNOLOGY - Fonction de mise en veille
Les Multiswitchs disposent d‘une fonction de mise en veille.
Les niveaux d‘amplification FI du satellite et les alimentations électriques du LNB sont désactivés.
Si un récepteur ou un mesureur d‘antenne est connecté à une sortie participant du Multiswitch avec
l‘alimentation LNB activée, celui-ci passe automatiquement en mode normal.
Terre
1. La distribution de la terre est passive.
2. L‘atténuation de distribution par participant est de : voir tableau. Les signaux d‘antennes terrestres
doivent être acheminés de manière sélective vers l‘entrée à large bande des multiswitches afin d‘éviter les
interférences. La gamme de fréquences va de 5 …862 MHz; et est donc compatible avec le retour.
Alimentation électrique
Les Multiswitch compacts sont équipés d‘une alimentation à découpage résistante aux courts-circuits.
U~: 90 - 240 V / 47 - 63 Hz.
Alimentation électrique LNB
Convient aux LNB Quattro et QUAD grâce à un générateur 22 kHz intégré.
Le courant de téléalimentation doit être au maximum de 500 mA.
Sous réserve d’améliorations techniques, de modifications de conception et d’erreurs.

7
08.22
Caractéristiques techniques
N° modèle N° SMS 5607+ NF
815014
SMS 5807+ NF
842462
SMS 51207+ NF
842463
SMS 51607+ NF
842464
Sorties participants 6 8 12 16
Entrées SAT / Terre
5
4/ 1
Atténuation des connexions Terre 5… 862 MHz 19 dB ± 1 dB 19 dB ± 1 dB 23 dB ± 1 dB 23 dB ± 1 dB
Atténuation des connexions SAT - ZF 950 …2200 MHz 4… 1 dB ± 1 dB Niveau de sortie max. 950… 2200 MHz 35 dB IMA3/EN 60728 -3
typ. 102 dBμV
Niveau d‘entrée SAT max. 90 dBμV 90 dBμV 92 dBμV 92 dBμV
Découplage Récepteur/ Récepteur terrestre/ SAT
typ. 30 dB
Connexion au réseau U~ 90- 240V /47 -63 Hz Consommation en mode veille typ. 0,1 W LNB - courant max. 400 mA Consommation électrique par récepteur 38 mA Puissance absorbée,Blue ECO y compris avec cha- que 100 mA
typ. 2,4 W
Température ambiante -20 …+ 55° C Dimensions en mm 208 x 136 x 43 208 x 136 x 43 290 x 136 x 43 290 x 136 x 43
Sous réserve d’améliorations techniques, de modifications de conception et d’erreurs.

808.22
Instrucciones de uso
Multiswitch compacto SMS 5607+ NF, SMS 5807+ NF, SMS 51207+ NF y
SMS 51607+ NF.
¡Desenchufar el aparato antes de abrirlo!
¡Tener en cuenta las advertencias de seguridad incluidas!
Atención: Leer y seguir todas las indicaciones siguientes.
Este aparato está únicamente indicado para ser utilizado con receptores satélites o terrestres.
Se prohíbe cualquier otro uso. El aparato solo puede ser instalado, mantenido, reparado y operado por
personal para ello cualificado (ver norma EN 60065).
El aparato solo puede ser instalado en espacios interiores secos. Está prohibido instalarlo sobre o cerca
de materiales ligeramente inflamables. Debe mantenerse suficiente ventilación en el espacio de instala-
ción. Extremar las precauciones si se instala en cajas de distribución o contadores.
La red de usuarios debe estar y mantenerse en todo momento conectada a tierra según la norma DIN EN
60728-11 , incluso aunque se hubiera retirado el aparato. Utilice para ello, si hubiera, la toma de tierra del
aparato o la terminal de tierra incluida (4 mm2). Tenga siempre en cuenta las normas de seguridad vigen-
tes según las normas EN 60728-11 y EN 60065.
Las salidas de usuarios no utilizadas y, en caso dado, los cables principales de entrada y salida no
utilizados deben cerrarse con una resistencia de 75 Ω(ZFR 75 DC).
Los aparatos electrónicos no deben desecharse en la basura doméstica, sino depositarse en un lugar
específico para que pueda ser reciclado (ver norma DIN EN 50419) Por lo tanto, deposite este aparato al
final de su vida útil en uno de los puntos limpios oficiales habilitados para tal fin.
Dura-Sat GmbH & Co. KG declara por la presente que el tipo de instalación inalámbrica Multiswitch SMS
cumple con las normas vigentes 2014/53/EU. El texto completo de la declaración de conformidad euro-
pea está disponible bajo la siguiente dirección de Internet: https://www.spaun.com/download
ENERGY SAVING TECHNOLOGY - Modo en espera
Este multiswitch posee una función de modo en espera.
De esta forma, los amplificadores ZF de satélite y las conexiones con los LNB se mantienen desconecta-
dos.Si un receptor o medidor de antena con alimentación LNB encendida está conectado a una salida de
usuario, este se activará automáticamente al modo normal.
Terrestre
1. La distribución de la señal terrestre se realiza de forma pasiva.
2. La atenuación de conexión por usuario es de: ver tabla. Las señales terrestres deben ser asignadas
selectivamente a la entrada de banda ancha del multiswitch para evitar interferencias. El rango de frecu-
encia es de 5 …862 MHz; por lo que es retornable.
Alimentación eléctrica
Este multiswitch compacto va provisto de una fuente de alimentación conmutada resistente a circuitos.
U~: 90 - 240 V / 47 - 63 Hz.
Alimentación eléctrica LNB
Compatible con Quattro y con QUAD - LNB gracias a un generador integrado de 22 kHz.
La alimentación remota máxima es de 500 mA.
Queda reservado el derecho a acometer mejoras técnicas, modificaciones en el diseño y a la existencia de posibles errores.

9
08.22
Datos técnicos
Modelo
Art. n.º.
SMS 5607+ NF
815014
SMS 5807+ NF
842462
SMS 51207+ NF
842463
SMS 51607+ NF
842464
Salidas de usuario 6 8 12 16
Entradas SAT/terrestre
5
4/ 1
Atenuación de conexión terrestre 5… 862 MHz 19 dB ± 1 dB 19 dB ± 1 dB 23 dB ± 1 dB 23 dB ± 1 dB
Atenuación de conexión SAT-ZF 950 …2200 MHz 4… 1 dB ± 1 dB
Nivel de salida máx. 950… 2200 MHz 35 dB IMA3/EN 60728 -3
typ. 102 dBμV
Nivel de entrada SAT máx. 90 dBμV 90 dBμV 92 dBμV 92 dBμV
Desacoplamiento receptor / receptor terrestre / SAT
typ. 30 dB
Conexión de red U~ 90- 240V /47 -63 Hz Potencia modo en espera typ. 0,1 W LNB- Corriente máx. 400 mA Consumo eléctrico por receptor 38 mA Potencia (incluyendo ECO LNB con 100 mA cada uno)
typ. 2,4 W
Temperatura ambiente -20 …+ 55° C Medidas en mm 208 x 136 x 43 208 x 136 x 43 290 x 136 x 43 290 x 136 x 43
Queda reservado el derecho a acometer mejoras técnicas, modificaciones en el diseño y a la existencia de posibles errores.

10 08.22

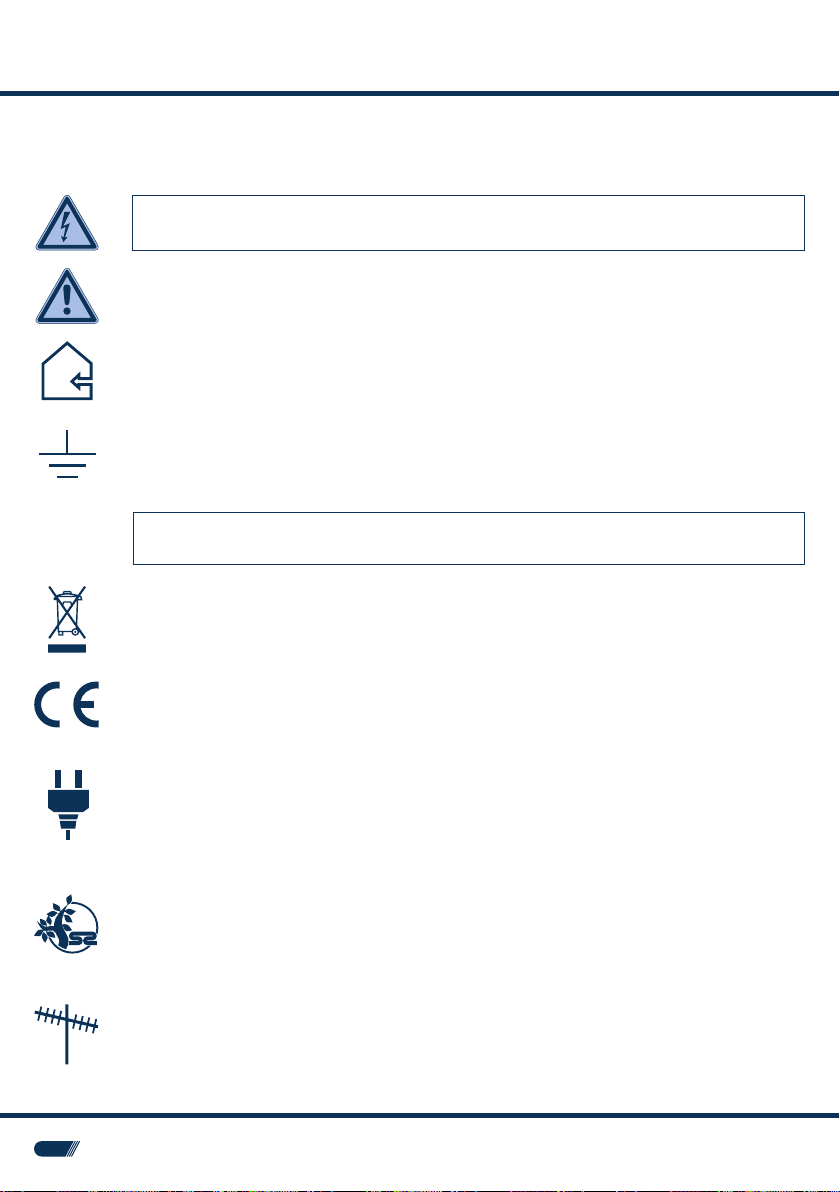

Istruzioni per l‘uso
dei Multiswitch compatti SMS 5607+ NF, SMS 5807+ NF, SMS 51207+ NF e
SMS 51607+ NF.
Si prega di staccare la spina di alimentazione prima di aprire l‘apparecchio!
Seguire le istruzioni di sicurezza allegate!
Importante: Leggere attentamente tutte le istruzioni che seguono e attenervisi scrupolosamente.
L‘spparecchio è destinato esclusivamente all‘uso in sistemi di ricezione satellitare e terrestre.
Qualsiasi altro uso non è consentito. L‘installazione, la manutenzione, la riparazione e la messa in funzione
dell‘apparecchio devono essere effettuate esclusivamente da personale competente (si veda EN 60065).
L‘apparecchio può essere installato solo in ambienti interni asciutti. Non è consentito il montaggio su o in
prossimità di materiali altamente infiammabili. Assicurare una sufficiente circolazione dell‘aria. Attenzione
al montaggio nelle scatole degli interruttori o dei contatori.
La rete degli abbonati deve essere e rimanere correttamente collegata a terra in conformità con
DIN EN 60728-11 anche se l‘apparecchio viene rimosso. A tal fine, utilizzare il collegamento a terra
dell‘apparecchio, se disponibile, o il terminale di terra incluso (4 mm2). Devono essere osservate le norme
di sicurezza previste da EN 60728-11 e EN 60065.
I collegamenti degli abbonati non utilizzati e gli ingressi e le uscite della linea base, se presenti,
devono terminare con resistenze 75 Ω(ZFR 75 DC).
I dispositivi elettronici non rientrano tra i rifiuti domestici, ma devonoessere smaltiti (si veda DIN EN
50419) correttamente. Al termine del ciclo di vita, restituire l‘apparecchio ai centri di raccolta pubblici pre-
visti per lo smaltimento.
Dura-Sat GmbH & Co. KG dichiara con la presente che il tipo di sistema radio Multiswitch SMS è confor-
me alle linee guida 2014/53/EU. Il testo completo della dichiarazione di conformità dell‘UE è disponibile al
seguente indirizzo web: https://www.spaun.com/download
TECNOLOGIA DI RISPARMIO ENERGETICO - Funzione Standby
I Multiswitch dispongono di una funzione di standby selettivo.
Gli stadi di amplificazione ZF dei satelliti e le alimentazioni degli LNB sono spenti.
Se un ricevitore o un misuratore d‘antenna con alimentazione LNB inserita è collegato a un‘uscita abbona-
ti del Multiswitch, questo passa automaticamente al funzionamento normale.
Terrestre
1. La distribuzione terrestre è passiva.
2. L‘attenuazione della distribuzione per ciascun utente è: vedi tabella. I segnali delle antenne terrestri
devono essere alimentati selettivamente all‘ingresso a banda larga dei Multiswitch per evitare interferenze.
L‘intervallo di frequenza va da 5 …862 MHz; ed è quindi in grado di effettuare il percorso di ritorno.
Alimentazione elettrica
I Multiswitch compatti con interruttori sono dotati di un alimentatore con switch a prova di cortocircuito.
U~: 90 - 240 V / 47 - 63 Hz.
Stromversorgung LNB
Grazie a un generatore integrato 22 kHz - adatto agli LNB Quattro e QUAD.
La corrente di alimentazione remota non deve superare 500 mA.
Con riserva di correzioni tecniche, modifiche nella progettazione ed errori.

11
08.22
Dati tecnici
Art. Modello Nr. SMS 5607+ NF
815014
SMS 5807+ NF
842462
SMS 51207+ NF
842463
SMS 51607+ NF
842464
Uscite degli utenti 6 8 12 16
Ingressi SAT / Terrestre
5
4/ 1
Attenuazione della connes- sione terrestre 5…862 MHz 19 dB ± 1 dB 19 dB ± 1 dB 23 dB ± 1 dB 23 dB ± 1 dB
Attenuazione del collegamento SAT - IF 950… 2200 MHz
4… 1 dB ± 1 dB
Livello di uscita max. 950… 2200 MHz 35 dB IMA3/EN 60728 -3
typ. 102 dBμV
SAT Livello di ingresso max. 90 dBμV 90 dBμV 92 dBμV 92 dBμV
Disaccoppiamento Ricevitore / Ricevitore Terrestre / SAT
typ. 30 dB
Collegamento alla rete elettrica U~ 90- 240V /47 -63 Hz Consumo di energia in standby typ. 0,1 W LNB- Corrente max. 400 mA Consumo di energia per ciascun ricevitore 38 mA Consumo di energia incluso carico ECO LNB con 100 mA
typ. 2,4 W
Temperatura ambiente -20 …+ 55° C Dimensioni in mm 208 x 136 x 43 208 x 136 x 43 290 x 136 x 43 290 x 136 x 43
Con riserva di correzioni tecniche, modifiche nella progettazione ed errori.

12 08.22
SMS 51607+ NF
8 x ASE 5 F
GND
8 x ASE 5 F
Anwendungsbeispiel
Application diagram
ZFR 75 DC
Subject to technical improvements, changes in design and errors.
