D BEDIENUNGSANLEITUNG
HDMI-Audio-Extraktor
Best.-Nr.:1229080
BestimmungsgemäßeVerwendung
Das Produkt dient dazu, ein Audiosignal aus einem HDMI-kompatiblen Signal zu entkoppeln.
Das Audiosignal steht anschließend an einem Stereo-Cinch-Ausgang und einem optischen Di-
gitalausgang zur Verfügung. Das HDMI-Signal wird zur weiteren Verwendung durchgeschleift.
Ein mitgeliefertes Steckernetzteil dient zur Stromversorgung.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent-
haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.
Lieferumfang
• Audio-Extraktor
• Steckernetzteil
• Bedienungsanleitung
Sicherheitshinweise
 Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-
sachtwerden,erlischtdieGewährleistung/Garantie!FürFolgeschädenüber-
nehmenwirkeineHaftung!
 Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oderNichtbeachtenderSicherheitshinweiseverursachtwerden,übernehmen
wirkeineHaftung!InsolchenFällenerlischtdieGewährleistung/Garantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es nicht.
• Das Produkt ist kein Spielzeug. Geräte, die an Netzspannung betrieben werden,
gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern
besondere Vorsicht walten.
Betreiben Sie das Produkt so, dass es von Kindern nicht erreicht werden kann.
• Das Produkt ist nur für den Betrieb in trockenen, geschlossenen Innenräumen
geeignet. Das gesamte Produkt darf nicht feucht oder nass werden, fassen Sie es
niemals mit nassen Händen an!
Beim Steckernetzteil besteht Lebensgefahr durch einen elektrischen Schlag!
• Der Aufbau des Steckernetzteils entspricht der Schutzklasse II. Als Spannungs-
quelle für das Steckernetzteil darf nur eine ordnungsgemäße Netzsteckdose ver-
wendet werden.
Die Netzsteckdose, in die das Steckernetzteil eingesteckt wird, muss leicht zu-
gänglich sein.
• Verwenden Sie zur Stromversorgung des Audio-Extraktors ausschließlich das mit-
gelieferte Steckernetzteil.
• Ziehen Sie das Steckernetzteil niemals am Kabel aus der Netzsteckdose. Fassen
Sie es seitlich am Gehäuse an und ziehen Sie es dann aus der Netzsteckdose
heraus.
• Wenn das Steckernetzteil Beschädigungen aufweist, so fassen Sie es nicht an, es
besteht Lebensgefahr durch einen elektrischen Schlag!
Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das Ste-
ckernetzteil angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw.
Sicherung herausdrehen, anschließend FI-Schutzschalter abschalten, so dass die
Netzsteckdose allpolig von der Netzspannung getrennt ist).
Ziehen Sie erst danach das Steckernetzteil aus der Netzsteckdose. Entsorgen
Sie das beschädigte Steckernetzteil umweltgerecht, verwenden Sie es nicht mehr.
Tauschen Sie es gegen ein baugleiches Steckernetzteil aus.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kin-
der zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.

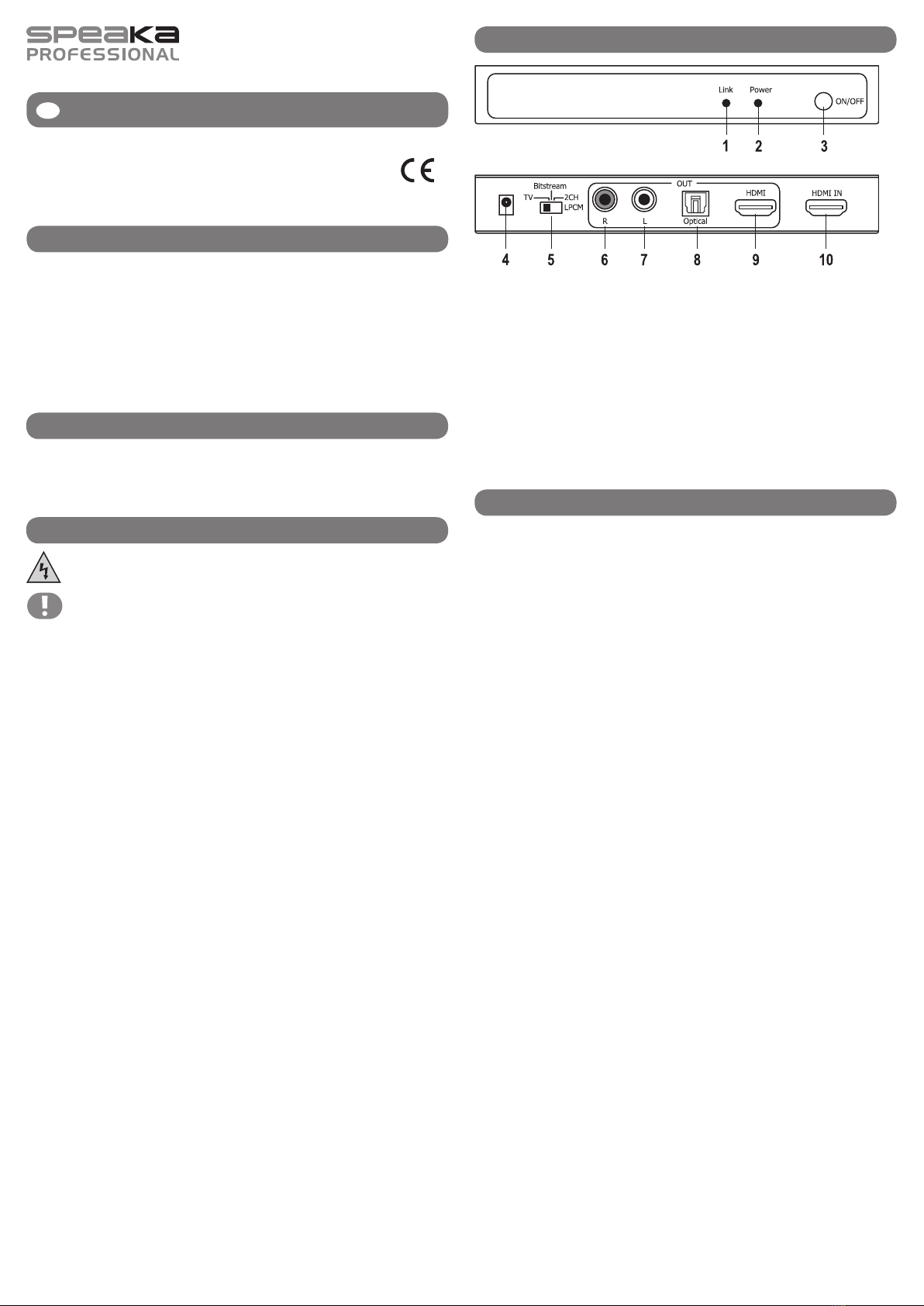

Bedienelemente
1 LED „Link“ für HDMI-Verbindung
2 Power-LED
3 Taste „ON/OFF“ zum Ein-/Ausschalten
4 Niedervoltbuchse für Spannungs-/Stromversorgung
5 Schiebeschalter für Auswahl der Audio-Modi
6 Analoger Stereoausgang (rechter Kanal)
7 Analoger Stereoausgang (linker Kanal)
8 Optischer Digitalausgang
9 HDMI-Ausgang (durchgeschleiftes HDMI-Signal)
10 HDMI-Eingang
AnschlussundInbetriebnahme
a)AnschlussundAufstellung
• Verbinden Sie den HDMI-Eingang (10) über ein geeignetes HDMI-fähiges Kabel mit dem
HDMI-Ausgang eines Wiedergabegeräts, z.B. einem Blu-ray-Player, einer Spielekonsole usw.
• Soll das HDMI-Signal durchgeschleift werden (z.B. zu einem Fernseher), so verbinden Sie
den HDMI-Ausgang (9) mit dem HDMI-Eingang Ihres Fernsehers.
• Die zwei Cinchbuchsen liefern das analoge Stereo-Audiosignal (rote Buchse = rechter Ka-
nal, weiße Buchse = linker Kanal). Der Schiebeschalter (5) muss sich in der Stellung „2CH
LPCM“ benden.
• Die TOSLINK-Buchse (8) liefert ein digitales optisches Audiosignal. Der Schiebeschalter (5)
muss sich dabei entweder in der Stellung „Bitstream“ oder „2CH LPCM“ benden.
• Verbinden Sie den analogen Stereoausgang (6/7) bzw. den optischen Digitalausgang (8)
beispielsweise mit dem entsprechenden Eingang eines Verstärkers.
• Verbinden Sie den Niedervolt-Rundstecker des mitgelieferten Steckernetzteils mit der dazu-
gehörigen Buchse (4) des Audio-Extraktors.
• Stecken Sie das Steckernetzteil in eine Netzsteckdose.
• Stellen Sie den Audio-Extraktor auf eine stabile, waagrechte Fläche. Schützen Sie wertvolle
Möbeloberächen durch eine geeignete Unterlage vor Kratzspuren oder Druckstellen.
b)Audio-Extraktorein-/ausschalten
• Drücken Sie die Taste „ON/OFF“ (3) auf der Vorderseite des Audio-Extraktors, um diesen
ein- oder auszuschalten.
• Die Power-LED (2) leuchtet, wenn der Audio-Extraktor eingeschaltet ist.
• Die „Link“-LED (1) leuchtet, wenn eine HDMI-Verbindung zwischen HDMI-Eingang und
HDMI-Ausgang besteht.
c)Audio-Ausgangbzw.Audiosignalwählen
Über den Schiebeschalter (5) wird die EDID beeinusst, so dass das Wiedergabegerät (z.B.
ein Blu-ray-Player oder eine Spielekonsole) das entsprechende Audiosignal zur Verfügung
stellt (LPCM7.1, Dolby 5.1, Stereo-/2-Kanal-LPCM).
Welches Audiosignal verfübar ist, ist jedoch nicht nur abhängig von den Möglichkeiten der Sig-
nalquelle (z.B. einem Blu-ray-Player), sondern natürlich auch von den verfügbaren Tonspuren
z.B. auf einer Blu-ray.
Je nach Schalterstellung wird das Audiosignal an den verschiedenen Ausgängen des Audio-
Extraktors ausgegeben.
• Schalterstellung„2CHLPCM“
Alle Ausgänge (analoger Stereoausgang, digitaler optischer Ausgang und HDMI-Ausgang)
liefern ein 2-Kanal-Audiosignal (Stereo-Audiosignal).
• Schalterstellung„Bitstream“
Der digitale optische Ausgang und der HDMI-Ausgang liefern maximal ein digitales Dolby
5.1-Signal, abhängig von der Signalquelle. Der analoge Stereoausgang ist ohne Funktion.
Version09/14


Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswei-
se, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
©Copyright2014byConradElectronicSE.
• Schalterstellung„TV“
Der HDMI-Ausgang liefert maximal ein LPCM7.1-Signal, abhängig von der Signalquelle. Das
bedeutet, dass das Signal am HDMI-Eingang 1:1 durchgeschleift wird.
Ob am digitalen optischen Ausgang und am analogen Stereoausgang ein Signal vorhanden
ist, ist abhängig vom Signal des Wiedergabegeräts und z.B. der verfügbaren Tonspur auf
einer Blu-ray (beispielsweise liefert der analoge Stereoausgang das vordere linke/rechte Au-
diosignal einer 5.1-Tonspur einer Blu-ray).
Störungsbeseitigung
KeinAudiosignalvorhanden
• Abhängig von der Stellung des Schiebeschalters (5) liefert das Wiedergabegerät (z.B. ein
Blu-ray-Player oder eine Spielekonsole) das entsprechende Audiosignal (LPCM7.1, Dolby
5.1, Stereo-/2-Kanal-LPCM), abhängig von den Möglichkeiten der Signalquelle bzw. der Ton-
spur z.B. auf einer Blu-ray.
Der Schiebeschalter (5) signalisiert dem Wiedergabegerät anhand der EDID, welches Audio-
signal es maximal liefern darf.
Testen Sie ggf. alle 3 Schalterstellungen bzw. wählen Sie eine andere Tonspur bei der Wie-
dergabe einer Blu-ray aus. Kontrollieren Sie außerdem die Audio-Einstellungen z.B. Ihres
Blu-ray-Players.
• Kontrollieren Sie, ob der richtige Eingang an Ihrem Verstärker aktiviert ist und ob alle Kabel
richtig angeschlossen sind.
• Prüfen Sie, ob evtl. die Stummschaltung auf einem der angeschlossenen Geräte aktiviert
wurde.
• Wird der Audio-Extraktor mit Strom versorgt und ist er eingeschaltet? Im ausgeschalteten
Zustand (Power-LED des Audio-Extraktors leuchtet nicht) liegt an keinem Ausgang ein Signal
an, auch das HDMI-Signal wird nicht durchgeschleift.
KeineFunktion
• Wird der Audio-Extraktor mit Strom versorgt und ist er eingeschaltet?
Handhabung
• Der Betrieb ist nur in trockenen Innenräumen zulässig. Das Produkt darf nicht feucht oder
nass werden! Es besteht Lebensgefahr durch einen elektrischen Schlag!
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen
Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das
Produkt zerstören. Außerdem besteht beim Steckernetzteil Lebensgefahr durch einen elekt-
rischen Schlag!
Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und
verwendet wird. Dies kann u.U. mehrere Stunden dauern.
• Eine Wartung oder Reparatur darf nur durch eine Fachwerkstatt durchgeführt werden.
• Achten Sie beim Aufstellen des Produkts darauf, dass die Kabel nicht geknickt oder ge-
quetscht werden.
• Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder beim
Transport:
- Nässe oder zu hohe Luftfeuchtigkeit
- Kälte oder Hitze, direkte Sonneneinstrahlung
- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
- starke Vibrationen, Stöße, Schläge
- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
WartungundReinigung
• Das Produkt ist für Sie wartungsfrei, zerlegen Sie es niemals. Eine Wartung oder Reparatur
darf nur durch einen Fachmann durchgeführt werden.
• Vor einer Reinigung ist das Produkt von der Stromversorgung zu trennen, ziehen Sie das
Steckernetzteil aus der Netzsteckdose.
• Äußerlich sollte das Produkt nur mit einem sauberen, weichen, trockenen Tuch abgewischt
werden.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen,
dadurch könnte das Gehäuse angegriffen (Verfärbungen) oder die Funktion beeinträchtigt
werden.
• Staub kann sehr leicht mit einem sauberen, langhaarigen Pinsel und einem Staubsauger
entfernt werden.
Entsorgung
Elektrische und elektronische Geräte dürfen nicht in den Hausmüll!
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Vorschriften.
TechnischeDaten
a)Audio-Extraktor
Eingang ................................................1x HDMI
Ausgang ...............................................1x HDMI
..............................................................1x Stereo-Analog-Ausgang (2x Cinchbuchsen)
..............................................................1x Optischer Digitalausgang (TOSLINK)
HDMI-Audioformate .............................. PCM2/5.1/7.1, Dolby 5.1, DTS 5.1, DD+, D-TrueHD,
DTS-HD
Audioformate über TOSLINK ................PCM2, Dolby 5.1, DTS 5.1
Sampling-Rate ......................................HDMI bis 192 kHz
..............................................................TOSLINK bis 48 kHz
3D-Unterstützung .................................ja
Umgebungsbedingungen ..................... Temperatur 0 °C bis +40 °C; Luftfeuchte 20% bis 90%
relativ, nicht kondensierend
Abmessungen .......................................154 x 69 x 23 mm (B x T x H)
Gewicht .................................................260 g
b)Steckernetzteil
Betriebsspannung .................................100 - 240 V/AC, 50/60 Hz
Ausgang ...............................................5 V/DC, 1 A
In Lizenz von Dolby Laboratories gefertigt. Dolby und das Doppel-D-Symbol sind Warenzei-
chen von Dolby Laboratories.

G OPERATINGINTRUCTIONS
HDMIAudioExtractor
Itemno.1229080
Intendeduse
The product is used to uncouple an audio signal from an HDMI signal. The audio signal is then
available through a stereo cinch output or an optical digital output. The HDMI signal is passed
through for further use.
The wall plug transformer enclosed is used to supply the power.
This product complies with the applicable national and European requirements. All names of
companies and products are the trademarks of the respective owners. All rights reserved.
HDMI is a registered trademark of HDMI Licensing L.L.C.
PackageContents
• Audio extractor
• Wall plug transformer
• Operating instructions
SafetyInstructions
 Damagesdueto failureto followtheseoperating instructionswill voidthe
warranty!Wedonotassumeanyliabilityforanyresultingdamage!
 Wedonotassumeanyliabilityformaterialandpersonaldamagecausedby
improperuseornon-compliancewiththesafetyinstructions!Insuchcases,
thewarrantywillbenullandvoid.
• The unauthorised conversion and/or modication of the product is not permitted for
safety and approval reasons (CE). Never disassemble the product.
• This product is not a toy. Devices operated using mains voltages should not be
used by children. Therefore, be especially careful when children are around.
Use the product where it is out of the reach of children.
• The product is intended for use in dry, indoor locations only. No part of the product
should become damp or wet; never handle it if your hands are wet!
Wall plug transformers pose the potential risk of a fatal electric shock!
• The design of the wall plug transformer complies with Protection Class II. Use only
a standard mains socket as the power source for the wall plug transformer.
The mains socket into which the wall plug transformer is plugged must be easily
accessible.
• Use only the wall plug transformer supplied to power the audio extractor.
• Do not pull the wall plug transformer from the mains socket by pulling on the cable.
Hold it on the sides of the casing and pull it out of the mains socket.
• Do not touch any wall plug transformer that shows signs of damage; there is a
danger to life from electric shock!
First, switch off the mains voltage to the socket to which the wall plug transformer
is connected (switch off at the corresponding circuit breaker or remove the safety
fuse or switch off at the corresponding RCD protective switch, so that the socket is
fully disconnected).
You can then unplug the wall plug transformer from the mains socket. Dispose of
the faulty wall plug transformer in an environmentally friendly way, do not use it any
more. Replace it with a wall plug transformer of the same design.
• Do not leave packaging material carelessly lying around, since it could become a
dangerous plaything for children.
• Handle the product with care, it can be damaged by impacts, blows, or accidental
falls, even from a low height.
Controls
1 LED “Link” for HDMI connection
2 Power LED
3 ON-OFF button, to switch on and off
4 Low-voltage jack for mains/power supply
5 Sliding switch to select audio modes
6 Analogue stereo output (right channel)
7 Analogue stereo output (left channel)
8 Optical digital output
9 HDMI output (passed through HDMI signal)
10 HDMI input
Connectionandcommissioning
a)SetupandConnection
• Connect the HDMI input (10) via a suitable HDMI-capable cable to the HDMI output of a
playback device such as a Blu-ray player, game console, etc.
• If you want the HDMI signal to pass through a TV, for example, connect the HDMI output (9)
to the HDMI input on your TV.
• The two RCA sockets deliver the analogue stereo audio signal (red socket = right channel,
white socket = left channel). The sliding switch (5) must be on position “2CH LPCM”.
• The TOSLINK connector (8) carries the digital optical audio signal. Here, the sliding switch
(5) must be either on “Bitstream” or on “2CH LPCM”.
• Connect the analogue stereo output (6/7) or the optical digital output (8) to the corresponding
input of an amplier for example.
• Connect the circular low voltage plug of the wall plug transformer provided to the correspond-
ing socket (4) of the audio extractor.
• Plug the wall plug transformer into a mains socket.
• Place the audio extractor on a solid, horizontal surface. • Protect the surfaces of valuable
furniture by using an appropriate underlay to avoid scratches and pressure marks.
b)Turningtheaudioextractoron/off
• Press the “ON/OFF” button (3) on the front of the audio extractor to switch it on or off.
• The Power LED (2) will go on, when the audio extractor is switched on.
• The “Link” LED (1) will go on, when the HDMI connection between HDMI input and HDMI
output has been established.
c)Selectingaudiooutputoraudiosignal
The sliding switch (5) controls the EDID, so that the playback device (e.g. a Blu-ray player
or games console) makes the corresponding audio signal available (LPCM7.1, Dolby 5.1
stereo / 2 channel LPCM).
However, the audio signal that will be available is subject to the capabilities of the signal source
such as a Blu-ray player, and it naturally also depends on the available audio channel on a
Blu-ray, for example.
Depending on the position of the switch, the audio signal is passed through the the different
outputs of the audio extractor.
• Switchon“2CHLPCM”
All outputs (stereo analogue output, digital optical output and HDMI output) deliver a 2-chan-
nel audio signal (stereo audio signal).
• Switchposition“Bitstream”
The digital optical output and the HDMI output deliver at most a Dolby digital 5.1 signal,
depending on the signal source. The analogue stereo output is functionless.
Version09/14


This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data
processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represent the
technical status at the time of printing.
©Copyright2014byConradElectronicSE.
• Switchon”TV”
The HDMI output delivers at most a LPCM7.1 signal depending on the signal source. In other
words, at the HDMI input the signal is passed through at 1:1.
Whether there is a signal present at the optical digital output or the analogue stereo output
depends on the signal of the playback device and on the audio channel available such as on
a Blu-ray (for example, the analogue stereo output carries the front left/right audio signal of a
Blu-ray’s 5.1 audio channel).
Troubleshooting
Noaudiosignalpresent
• Depending on the position of the sliding switch (5) the playback device such as a Blu-ray
player or games console delivers the corresponding audio signal (LPCM7.1, Dolby 5.1
stereo / 2 channel LPCM), depending on the features of the signal source or the sound chan-
nel such as on a Blu-ray.
The sliding switch (5) sends a signal, based on the EDID, to the playback device and indi-
cates the audio signal that it may deliver at the most.
If appropriate, test all 3 switch positions or choose a different audio channel for the playback
of your Blu-ray. Also check the audio settings of, for example, your Blu-ray player.
• Check whether the correct input is enabled on your amplier for example and that all cables
are connected properly.
• Check, if the mute function on any of the devices connected is activated.
• Is the audio extractor powered and switched on? When switched off (power LED of the
audio-extractor is not on) there is no signal on any output and the HDMI signal is not passed
through.
Nofunction
• Is the audio extractor powered and switched on?
Handling
• Use is permitted only in dry indoor locations. The product must not get damp or wet! There is
danger to life through an electric shock!
• Never use the product immediately after it has been taken from a cold room into a warm
one. The condensation that forms might damage the product. The wall plug transformer also
poses a risk for a potentially fatal electric shock!
Allow the product to reach room temperature, before connecting it to the power supply and
putting it into use. This may take several hours.
• Any maintenance or repair work may only be performed by an authorised repair shop.
• When setting up the product, make sure that the cables are neither kinked nor pinched.
• Avoid the following adverse conditions at the location of installation and during transport:
- Excessive humidity or dampness
- Extreme cold or heat, direct sunlight
- Dust or ammable gasses, fumes or solvents
- Strong vibrations, impacts or blows
- Strong magnetic elds such as those found in the vicinity of machinery or loudspeakers
MaintenanceandCleaning
• The product does not require any maintenance. You should never take it apart. Any mainte-
nance or repair work may only be performed by an expert.
• Before you clean the product, disconnect from the mains voltage and pull the wall plug trans-
former from the mains socket.
• The outside of the product should only be cleaned with a clean, soft, dry cloth.
Do not use any aggressive cleaning agents or chemical solutions that could damage the
housing (discolouring) or impair operation.
• Dust can easily be removed using a clean, long-bristle brush and a vacuum cleaner.
Disposal
Electrical and electronic devices must not be discarded with domestic waste!
Please dispose of the product at the end of its service life according to the current
statutory requirements.
TechnicalInformation
a)AudioExtractor
Input......................................................1x HDMI
Output ...................................................1x HDMI
..............................................................1x stereo analogue output (2x RCA sockets)
..............................................................1x optical digital output (TOSLINK)
HDMI audio formats .............................. PCM2/5.1/7.1, Dolby 5.1, DTS 5.1, DD+, D-TrueHD,
DTS-HD
Audio formats via TOSLINK..................PCM2, Dolby 5.1, DTS 5.1
Sampling rate .......................................HDMI up to 192 kHz
..............................................................TOSLINK up to 48 kHz
3D support ............................................yes
Ambient conditions ............................... Temperature 0 °C to +40 °C, air humidity 20% to 90%
relative, not condensing
Dimensions ...........................................154 x 69 x 23 mm (W x D x H)
Weight ..................................................260 g
b)Wallplugtransformer
Operating voltage .................................100 - 240 V/AC, 50/60 Hz
Output ...................................................5 V/DC, 1 A
Manufactured under licence of Dolby Laboratories. Dolby and the double-D symbol are regis-
tered trademarks of Dolby Laboratories.

 NOTICED‘EMPLOI
ExtracteuraudioHDMI
N°decommande:1229080
Utilisationconforme
Le produit sert à découpler le signal audio d’un signal compatible HDMI. Le signal audio est
ensuite rendu disponible à la sortie RCA stéréo et à la sortie numérique optique. Le signal
HDMI est bouclé pour une utilisation ultérieure.
L’alimentation électrique est assurée par le bloc d’alimentation fourni.
Ce produit est conforme aux exigences des directives européennes et nationales en vigueur.
Tous les noms d’entreprises et les appellations d’appareils gurant dans ce mode d’emploi sont
des marques déposées de leurs propriétaires respectifs. Tous droits réservés.
HDMI est une marque déposée de HDMI Licensing L.L.C.
Étenduedelalivraison
• Extracteur Audio
• Bloc d’alimentation
• Notice d’emploi
Consignesdesécurité
 Toutdommagerésultantd’unnon-respectduprésentmoded’emploientraîne
l’annulation de la garantie ! Nous déclinons toute responsabilité pour les
dommagesconsécutifs!
 Demême,nousn’assumonsaucuneresponsabilitéencasdedommagesma-
térielsoucorporelsrésultantd’unemanipulationdel’appareilnonconforme
auxspécicationsoudunon-respectdesprésentesconsignesdesécurité!
Dansdetelscas,lagarantieprendn.
• Pour des raisons de sécurité et d’homologation (CE), il est interdit de modier la
construction ou de transformer l’appareil de son propre gré. Ne le démontez pas.
• Ce produit n’est pas un jouet. Gardez les appareils fonctionnant sous tension du
secteur hors de portée des enfants. Soyez particulièrement vigilant lors du fonc-
tionnement en présence d’enfants.
Placez le produit de sorte de le mettre hors de portée des enfants.
• Ce produit est homologué uniquement pour une utilisation intérieure, dans des
locaux secs et fermés. L’ensemble de l’appareil ne doit ni prendre l’humidité ni être
mouillé. Ne le touchez jamais avec des mains mouillées !
Avec le bloc d’alimentation, il y a en plus danger de mort par électrocution !
• La construction du bloc d’alimentation est conforme à la classe de protection II. Le
bloc d’alimentation ne doit être branché que sur une prise de courant appropriée.
La prise de courant dans laquelle le bloc d’alimentation sera branché doit être
facilement accessible.
• Pour l’alimentation électrique de l’extracteur audio, utilisez exclusivement le bloc
d’alimentation fourni.
• Ne débranchez jamais le bloc d’alimentation en tirant sur le câble. Tenez le boîtier
latéralement et débranchez-le de la prise de courant.
• Si le bloc d’alimentation présente des dommages, ne le touchez pas - danger de
mort par électrocution !
D’abord, coupez la tension d’alimentation de la prise du réseau sur laquelle il
est branché (déconnectez le coupe-circuit automatique ou retirez le fusible, puis
coupez le disjoncteur différentiel approprié de sorte que la prise de courant soit
déconnectée sur tous les pôles).
Seulement après, débranchez le bloc d’alimentation de la prise de courant. Élimi-
nez le bloc d’alimentation endommagé en respectant l’environnement. Ne l’utilisez
plus. Remplacez le bloc d’alimentation par un autre du même type.
• Ne laissez pas traîner le matériel d’emballage, cela pourrait constituer un jouet
dangereux pour les enfants.
• Cet appareil doit être manipulé avec précaution ; les coups, les chocs ou une
chute, même de faible hauteur, peuvent l’endommager.
Organesdecommande
1 Voyant LED « Link » pour la connexion HDMI
2 Voyant d’alimentation (Power-LED)
3 Touche « ON/OFF » pour la mise en marche/l’arrêt
4 Douille basse tension pour l’alimentation électrique
5 Interrupteur coulissant pour choisir le mode Audio
6 Sortie audio analogue (canal droit)
7 Sortie audio analogue (canal gauche)
8 Sortie numérique optique
9 Sortie HDMI (signal HDMI émis en boucle)
10 Entrée HDMI
Raccordementetmiseenservice
a)Raccordementetinstallation
• Connectez l’entrée HDMI (10) à la sortie HDMI d’un appareil de lecture, p. ex. un lecteur Blu-
ray, une console de jeu, etc. en utilisant un câble compatible HDMI approprié.
• Si le signal HDMI est émis en boucle (p. ex. vers un téléviseur), connectez la sortie HDMI (9)
à l’entrée HDMI de votre téléviseur.
• Les deux prises RCA délivrent le signal audio stéréo analogique (prise rouge = canal droit,
prise blanche = canal gauche). L’interrupteur coulissant (5) doit être mis en position « 2CH
LPCM ».
• La prise TOSLINK (8) délivre un signal audio numérique optique. L’interrupteur coulissant (5)
doit être mis en position « Bitstream » ou « 2CH LPCM ».
• Connectez la sortie stéréo analogique (6/7) ou la sortie numérique optique (8) par exemple à
l’entrée correspondante d’un amplicateur.
• Branchez le connecteur rond basse tension du bloc d’alimentation fourni dans la prise (4)
correspondante de l’extracteur audio.
• Branchez le bloc d’alimentation dans une prise de courant.
• Placez l’extracteur audio sur une surface horizontale, plane et stable. Protégez les surfaces
de meubles précieux contre les marques de pression et les rayures en utilisant un support
approprié.
b)Mettreenmarche/arrêtl’extracteuraudio
• Appuyez sur la touche « ON/OFF» (3) sur l’avant de l’extracteur audio pour le mettre en
marche ou en arrêt.
• Le voyant LED d’alimentation (2) s’allume lorsque l’extracteur audio est activé.
• Le voyant LED « Link » (1) s’allume lorsqu’il y a une connexion HDMI entre l’entrée HDMI et
la sortie HDMI.
c)Choisirlasortieaudiooulesignalaudio
L’interrupteur coulissant (5) permet d’affecter l’EDID de sorte que l’appareil de lecture (p. ex. un
lecteur de Blu-ray ou une console de jeu) fournisse le signal audio correspondant (LPCM7.1,
Dolby 5.1, LPCM stéréo/à 2 canaux).
Le signal audio disponible ne dépend cependant pas uniquement des possibilités de la source
de signal (p. ex. un lecteur de Blu-ray) mais également des pistes audio disponibles p. ex. sur
un disque Blu-ray.
En fonction de la position de l’interrupteur coulissant, le signal audio est émis sur différentes
sorties de l’extracteur audio.
• Positiond’interrupteur«2CHLPCM»
Toutes les sorties (sortie stéréo analogique, sortie numérique optique et sortie HDMI) déli-
vrent un signal audio à 2 canaux (signal audio stéréo).
• Positiond’interrupteur«Bitstream»
La sortie numérique optique et la sortie HDMI délivrent au maximum un signal numérique
Dolby 5.1, en fonction de la source de signal. La sortie stéréo analogique est sans fonction.
Version09/14


Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microlm, saisie dans des
installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimprimer, même par extraits.
Cette publication correspond au niveau technique du moment de la mise sous presse.
©Copyright2014byConradElectronicSE.
• Positiond’interrupteur«TV»
La sortie HDMI délivre au maximum un signal LPCM7.1, en fonction de la source de signal.
Cela signie que le signal est en boucle 1:1 sur l’entrée HDMI.
S’il y a un signal sur la sortie numérique optique et sur la sortie stéréo analogique, il dépend
du signal de l’appareil de lecture et p. ex. de la piste audio disponible sur un disque Blu-ray
(par exemple la sortie stéréo analogique délivre le signal audio avant droit/gauche d’une
piste audio 5.1 d’un disque Blu-ray).
Dépannage
Iln’yapasdesignalaudio
• En fonction de la position de l’interrupteur coulissant (5), l’appareil de lecture (p. ex. un
lecteur de Blu-ray ou une console de jeu) délivre un signal audio correspondant (LPCM7.1,
Dolby 5.1, LPCM stéréo/à 2 canaux), selon les possibilités de la source de signal ou de la
piste audio sur un disque Blu-ray p. ex.
L’interrupteur coulissant (5) indique à l’appareil de lecture avec l’EDID quel signal audio il doit
délivrer au maximum.
Si nécessaire, essayez les 3 positions de l’interrupteur ou choisissez une autre piste audio
lors de la lecture d’un disque Blu-ray. Vériez ensuite les paramètres audio de votre lecteur
de Blu-ray p. ex.
• Vériez si la bonne entrée est activée sur votre amplicateur et si tous les câbles sont correc-
tement connectés.
• Vériez si le mode silencieux est activé sur un des appareils connectés.
• Est-ce que l’extracteur audio est alimenté en courant et est-ce qu’il est allumé ? Lorsqu’il est
éteint (le voyant LED d’alimentation de l’extracteur audio ne s’allume pas), il n’y a pas de
signal au niveau des sorties. Ainsi le signal HDMI ne sera pas bouclé.
Aucunefonction
• Est-ce que l’extracteur audio est alimenté en courant et est-ce qu’il est allumé ?
Maniement
• L’appareil ne doit être utilisé qu’en intérieur, dans des pièces fermées et sèches. Le produit
ne doit ni prendre l’humidité ni être mouillé ! Vous courriez un risque d’électrocution mortelle !
• N’utilisez jamais l’appareil lorsqu’il vient d’être transporté d’un local froid vers un local chaud.
L’eau de condensation qui en résulte pourrait endommager irréversiblement le produit . Par
ailleurs, il y a danger de mort par électrocution en raison du bloc d’alimentation !
Laissez l’appareil éteint s’acclimater à la température ambiante avant de le brancher et de le
mettre en service. Cela peut prendre plusieurs heures selon les cas.
• La maintenance ou les réparations ne doivent être effectuées que par un atelier spécialisé.
• Veillez à ce que les câbles ne soient ni pliés, ni coincés lors de la mise en place de l’appareil.
• Il convient d’éviter les conditions défavorables suivantes sur le lieu d’installation ou lors du
transport :
- présence d’eau ou humidité de l’air trop élevée
- froid ou chaleur extrêmes, exposition aux rayons directs du soleil
- poussières ou gaz, vapeurs ou solvants inammables
- vibrations intenses, coups, chocs
- champs magnétiques intenses comme à proximité de machines ou de haut-parleurs
Maintenanceetnettoyage
• L’appareil ne nécessite aucun entretien. Ne le démontez jamais. La maintenance ou les
réparations ne doivent être effectuées que par un professionnel qualié.
• Avant tout nettoyage, débranchez le produit de la tension du réseau, débranchez le bloc
d’alimentation de la prise de courant.
• L’extérieur du produit doit être uniquement nettoyé avec un chiffon doux, propre et sec.
N’utilisez en aucun cas de détergent agressif ou de solution chimique, car ils pourraient
détériorer le boîtier (décolorations) ou nuire au bon fonctionnement de l´appareil.
• Vous pouvez éliminer les poussières à l’aide d’un pinceau exible propre et d’un aspirateur.
Élimination
Les appareils électriques et électroniques ne doivent pas être jetés dans les pou-
belles ordinaires !
Il convient de procéder à l’élimination de l’appareil au terme de sa durée de vie
conformément aux prescriptions légales en vigueur.
Caractéristiquestechniques
a)Extracteuraudio
Entrée ...................................................1x HDMI
Sortie ....................................................1x HDMI
..............................................................1x Sortie stéréo analogique (2x prises RCA)
..............................................................1x Sortie optique numérique (TOSLINK)
Format audio HDMI .............................. PCM2/5.1/7.1, Dolby 5.1, DTS 5.1, DD+, D-TrueHD,
DTS-HD
Format audio via TOSLINK...................PCM2, Dolby 5.1, DTS 5.1
Taux d’échantillonnage .........................HDMI jusqu’à 192 kHz
..............................................................TOSLINK jusqu’à 48 kHz
Compatible 3D ......................................oui
Conditions ambiantes ........................... Température : 0°C à + 40°C ; humidité relative de l’air :
20 % à 90 % sans condensation
Dimensions ...........................................154 x 69 x 23 mm (L x P x H)
Poids .....................................................260 g
b)Blocd’alimentation
Tension de service ................................100 - 240 V/CA, 50/60 Hz
Sortie ....................................................5 V/CC, 1 A
Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double D sont des marques
déposées de Dolby Laboratories.

 GEBRUIKSAANWIJZING
HDMI-audio-extractor
Bestelnr.1229080
Beoogdgebruik
Het product is bedoeld om een audiosignaal uit een HDMI-compatibel signaal los te koppelen.
Het audiosignaal staat vervolgens op een stereo-cinch-uitgang en een optische digitale uitgang
ter beschikking. Het HDMI-signaal wordt voor verder gebruik doorgelust.
Een meegeleverde netvoedingadapter dient voor de stroomtoevoer.
Dit product voldoet aan de nationale en Europese wettelijke eisen. Alle voorkomende bedrijfs-
namen en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle rech-
ten voorbehouden.
HDMI is een geregistreerd handelsmerk van HDMI Licensing L.L.C.
Omvangvandelevering
• Audio-extractor
• Netvoedingadapter
• Gebruiksaanwijzing
Veiligheidsvoorschriften
 Bijschade,veroorzaaktdoorhetnietraadplegenenopvolgenvandezege-
bruiksaanwijzing,vervaltelkrechtopwaarborg/garantie!Voorgevolgschade
zijnwijnietaansprakelijk!
 Bijmateriëleschadeofpersoonlijkletsel,veroorzaaktdoorondeskundigge-
bruikofhetnietnalevenvandeveiligheidsaanwijzingen,zijnwijnietaanspra-
kelijk!Indergelijkegevallenvervaltdewaarborg/garantie.
• Om veiligheids- en keuringsredenen (CE) is het eigenmachtig ombouwen en/of
veranderen van het product niet toegestaan. Demonteer het product niet.
• Het product is geen speelgoed. Houd apparaten die op netspanning werken uit de
buurt van kinderen. Wees daarom extra voorzichtig als er kinderen aanwezig zijn.
Gebruik het product op een zodanige manier dat het buiten bereik van kinderen
ligt.
• Het product is uitsluitend geschikt voor gebruik in droge, gesloten ruimten bin-
nenshuis. Laat het samengestelde product niet vochtig of nat worden, raak het
nooit met natte handen aan!
Bij de netvoedingadapter bestaat levensgevaar door een elektrische schok!
• De opbouw van de netvoedingadapter komt overeen met beschermklasse II. Ge-
bruik als spanningsbron voor de netvoedingadapter uitsluitend een reglementaire
contactdoos.
De contactdoos waarin de netvoedingadapter wordt gestoken, moet gemakkelijk
toegankelijk zijn.
• Gebruik voor de stroomtoevoer van de audio-extractor uitsluitend de meegele-
verde netvoedingadapter.
• Trek de netvoedingadapter nooit aan het snoer uit de contactdoos. Pak de accu-
lader aan de zijkant van de behuizing vast en trek deze vervolgens uit de contact-
doos.
• Raak de netvoedingadapter niet aan wanneer deze beschadigingen vertoont; le-
vensgevaar door een elektrische schok!
Schakel eerst de netspanning van de contactdoos uit waaraan de netvoedingadap-
ter is aangesloten (door de bijbehorende zekeringautomaat uit te schakelen resp.
zekering eruit te draaien en aansluitend de FI-aardlekschakelaar uit te schakelen,
zodat de contactdoos van alle polen ontkoppeld is).
Trek daarna pas de stekker van de netvoedingadapter uit de contactdoos. Zorg
ervoor dat de beschadigde netvoedingadapter op milieuvriendelijke wijze wordt
verwijderd, gebruik deze niet langer. Wissel de netvoedingadapter om tegen een
identiek exemplaar.
• Laat het verpakkingsmateriaal niet rondslingeren, dit kan voor kinderen gevaarlijk
speelgoed zijn.
• Behandel het product voorzichtig; door stoten, schokken of een val - zelfs van
geringe hoogte - kan het beschadigd raken.
Bedieningselementen
1 Led „Link” voor HDMI-verbinding
2 Power-led
3 Toets „ON/OFF” voor het in-/uitschakelen
4 Laagspanningsbus voor spannings-/stroomvoorziening
5 Schuifschakelaar voor keuze van de audio-modi
6 Analoge stereo-uitgang (rechterkanaal)
7 Analoge stereo-uitgang (linkerkanaal)
8 Optische digitale uitgang
9 HDMI-uitgang (doorgelust HDMI-signaal)
10 HDMI-ingang
Aansluitingeningebruikname
a)Aansluitingenplaatsing
• Verbind de HDMI-ingang (10) via een geschikte HDMI-capabele kabel met de HDMI-uitgang
van een weergaveapparaat, bijv. een Blu-ray-speler, een spelconsole enz.
• Indien het HDMI-signaal moet worden doorgelust (bijv. naar een televisie), verbind dan de
HDMI-uitgang (9) met de HDMI-ingang van uw televisie.
• De twee cinchbussen leveren het analoge stereo-audiosignaal (rode bus = rechterkanaal,
witte bus = linkerkanaal). De schuifschakelaar (5) moet in de stand „2CH LPCM” staan.
• De TOSLINK-bus (8) levert een digitaal optisch audiosignaal. De schuifschakelaar (5) moet
hierbij of in de stand „bitstream” of „2CH LPCM” staan.
• Verbind de analoge stereo-uitgang (6/7) of de optische digitale uitgang (8) bijvoorbeeld met
de betreffende ingang van een versterker.
• Verbind de ronde laagspanningsstekker van de meegeleverde netvoedingadapter met de
bijbehorende bus (4) van de audio-extractor.
• Steek de stekker van de netvoedingadapter in een contactdoos.
• Plaats de audio-extractor op een stabiel, horizontaal vlak. Bescherm waardevolle meubelop-
pervlakken met een geschikte onderlegger tegen krassen en drukplekken.
b)Audio-extractorin-/uitschakelen
• Druk op de toets „ON/OFF” (3) aan de voorkant van de audio-extractor om deze in of uit te
schakelen.
• De power-led (2) brandt, wanneer de audio-extractor is ingeschakeld.
• De „link”-led (1) brandt wanneer er een HDMI-verbinding tussen de HDMI-ingang en HDMI-
uitgang bestaat.
c)Audio-uitgangofaudiosignaalkiezen
Via de schuifschakelaar (5) wordt de EDID beïnvloed, zodat het weergaveapparaat (bijv.
een Blu-ray-speler of een spelconsole) het betreffende audiosignaal ter beschikking stelt
(LPCM7.1, Dolby 5.1, stereo-/2-kanaal-LPCM).
Welk audiosignaal beschikbaar is, is echter niet alleen afhankelijk van de mogelijkheden van
de signaalbron (bijv. een Blu-ray-speler), maar natuurlijk ook van de beschikbare geluidsporen
bijv. op een Blu-ray.
Afhankelijk van de schakelaarstand wordt het audiosignaal aan de verschillende uitgangen van
de audio-extractor doorgegeven.
• Schakelaarstand„2CHLPCM”
Alle uitgangen (analoge stereo-uitgang, digitale optische uitgang en HDMI-uitgang) leveren
een 2-kanalen-audiosignaal (stereo-audiosignaal).
• Schakelaarstand„bitstream”
De digitale optische uitgang en de HDMI-uitgang leveren maximaal een digitaal Dolby
5.1-signaal, afhankelijk van de signaalbron. De analoge stereo-uitgang heeft geen functie.
Versie09/14


Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverlming of de
registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uitt-
reksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
©Copyright2014byConradElectronicSE. V1_0914_02/VTP
• Schakelaarstand“TV”
De HDMI-uitgang levert maximaal een LPCM7.1-signaal, afhankelijk van de signaalbron. Dit
betekent dat het signaal aan de HDMI-ingang 1:1 wordt doorgelust.
Of er aan de digitale optische uitgang en aan de analoge stereo-uitgang een signaal aan-
wezig is, is afhankelijk van het signaal van het weergaveapparaat en bijv. het beschikbare
geluidspoor op een Blu-ray (bijvoorbeeld, levert de analoge stereo-uitgang het voorste linker/
rechteraudiosignaal van een 5.1-geluidspoor van een Blu-ray).
Verhelpenvanstoringen
Geenaudiosignaalaanwezig
• Afhankelijk van de stand van de schuifschakelaar (5) levert het weergaveapparaat (bijv.
een Blu-ray-speler of een spelconsole) het betreffende audiosignaal (LPCM7.1, Dolby 5.1,
stereo-/2-kanalen-LPCM), afhankelijk van de mogelijkheden van de signaalbron of het ge-
luidspoor bijv. op een Blu-ray.
De schuifschakelaar (5) signaleert het weergaveapparaat aan de hand van de EDID, welk
audiosignaal het maximaal mag leveren.
Test eventueel alle 3 schakelaarstanden of kies een ander geluidspoor bij de weergave van
een Blu-ray. Controleer bovendien de audio-instellingen van bijv. uw Blu-ray-speler.
• Controleer of de juiste ingang op uw versterker is geactiveerd en of alle kabels juist zijn
aangesloten.
• Test of de geluiduitschakeling op een van de aangesloten apparaten is geactiveerd.
• Wordt de audio-extractor van stroom voorzien en is hij ingeschakeld? In de uitgeschakelde
toestand (power-led van de audio-extractor brandt niet) ontvangt geen van de uitgangen een
signaal, ook het HDMI-signaal wordt niet doorgelust.
Geenwerking
• Wordt de audio-extractor van stroom voorzien en is hij ingeschakeld?
Instandhouding
• Het gebruik is uitsluitend toegestaan in droge binnenruimtes. Het product mag niet vochtig of
nat worden! Er bestaat levensgevaar door een elektrische schok!
• Gebruik het product nooit direct nadat het van een koude naar een warme ruimte is gebracht.
Het condenswater dat daarbij ontstaat, kan het product onder bepaalde omstandigheden
onherstelbaar beschadigen. Bovendien bestaat er bij de netvoedingadapter levensgevaar
door een elektrische schok!
Laat het product eerst op kamertemperatuur komen voordat u het aansluit en gebruikt. Dit
kan onder omstandigheden meerdere uren duren.
• Laat het product uitsluitend door een vakman of gespecialiseerde werkplaats onderhouden
of repareren.
• Zorg ervoor dat de kabels bij het opstellen van het product niet worden geknakt of afgekneld.
• Vermijd de volgende ongunstige omgevingscondities op de opstelplek of tijdens het trans-
port:
- Natheid of een te hoge luchtvochtigheid
- Kou of hitte, direct zonlicht
- Stof en brandbare gassen, dampen of oplosmiddelen
- Sterke trillingen, stoten, schokken
- Sterke magneetvelden, zoals in de buurt van machines of luidsprekers
Onderhoudenenschoonmaken
• Het product is voor u onderhoudsvrij; demonteer het nooit. Laat het product uitsluitend door
een vakman onderhouden of repareren.
• Voordat het product gereinigd wordt, dient het van de stroomtoevoer losgekoppeld te wor-
den; trek de netvoedingadapter uit het stopcontact.
• De buitenkant van het product mag alleen met een schone, zachte, droge doek worden
schoongeveegd.
Gebruik in geen geval agressieve schoonmaakmiddelen of chemische oplossingen, omdat
deze de behuizing kunnen aantasten (verkleuringen) of de werking kunnen beïnvloeden.
• U kunt stof zeer gemakkelijk verwijderen met een schone, langharige kwast en een stofzui-
ger.
Afvoer
Elektrische en elektronische apparaten mogen niet via het normale huisvuil worden
verwijderd!
Voer het product aan het einde van de levensduur conform de geldende wettelijke
voorschriften af.
Technischegegevens
a)Audio-extractor
Ingang...................................................1x HDMI
Uitgang .................................................1x HDMI
..............................................................1x Stereo-analoog-uitgang (2x cinchbussen)
..............................................................1x Optische digitale uitgang (TOSLINK)
HDMI-audio-indelingen ......................... PCM2/5.1/7.1, Dolby 5.1, DTS 5.1, DD+, D-TrueHD,
DTS-HD
Audio-indelingen via TOSLINK .............PCM2, Dolby 5.1, DTS 5.1
Sampling-rate .......................................HDMI tot 192 kHz
..............................................................TOSLINK tot 48 kHz
3D-ondersteuning .................................ja
Omgevingsvoorwaarden ....................... temperatuur 0 °C tot +40 °C, relatieve luchtvochtigheid
20% tot 90%, niet condenserend
Afmetingen ...........................................154 x 69 x 23 mm (B x D x H)
Gewicht .................................................260 g
b)Netvoedingadapter
Bedrijfsspanning ...................................100 - 240 V/AC, 50/60 Hz
Uitgang .................................................5 V/DC, 1 A
Geproduceerd onder licentie van Dolby Laboratories Dolby en het dubbele D-symbool zijn
handelsmerken van Dolby Laboratories.
