Spectrum Industries Pivot Premier Workstation Series User manual

0191465R2 Page 1 of 8
Assembly Instructions
Instructions de montage
Instrucciones de montaje
55495
Pivot Premier Workstation™
Important
Before using this product:
• Read this manual
• Comply with all safety and operating instructions
• Ensure all parts and correct quantities are included
Important
Avant d’utiliser ce produit:
• Veillez à lire ce guide
• Respectez les consignes de sécurité et d’utilisation
• Vériez que vous disposez de toutes les pièces
nécessaires à l’installation
Importante
Antes de utilizar este producto:
• Lea este manual
• Cumpla con todas las instrucciones de prevención de
accidentes y operativas
• Revise que todas las partes y las cantidades correctas
estén incluidas
Any parts damaged during shipment must be reported within 5
days of receipt. To report information regarding missing parts or
damage, to purchase parts or accessories, or if you have any
questions, please contact us.
Thank you for purchasing Spectrum products!
Les pièces endommagées pendant le transport doivent faire
l’objet d’un rapport dans les 5 jours de leur réception. Veuillez
prendre contact avec nous si des pièces manquent ou sont
abîmées, si vous avez des questions, ou encore pour acheter
des pièces ou des accessoires.
Merci pour votre achat d’un produit Spectrum!
Si alguna parte se dañó durante el embarque, deberá reportarla
en un lapso de 5 días a partir de la recepción. Para reportar
cualquier información sobre partes faltantes o dañadas, para
adquirirlas o comprar accesorios, o bien, si tiene alguna duda,
póngase en contacto con nosotros.
¡Gracias por adquirir productos Spectrum!
??
Owner’s Manual
Le manuel du propriétaire
El manual del propietario
Video
Vidéo
Vídeo
Specs
Spécications
Especicaciones
800-235-1262
www.spectrumfurniture.com
48”W Pivot Premier 60”W Pivot Premier

0147466
0147471
0147396
0147047
0147414
0147402
0147439
0191465R2 Page 2 of 8

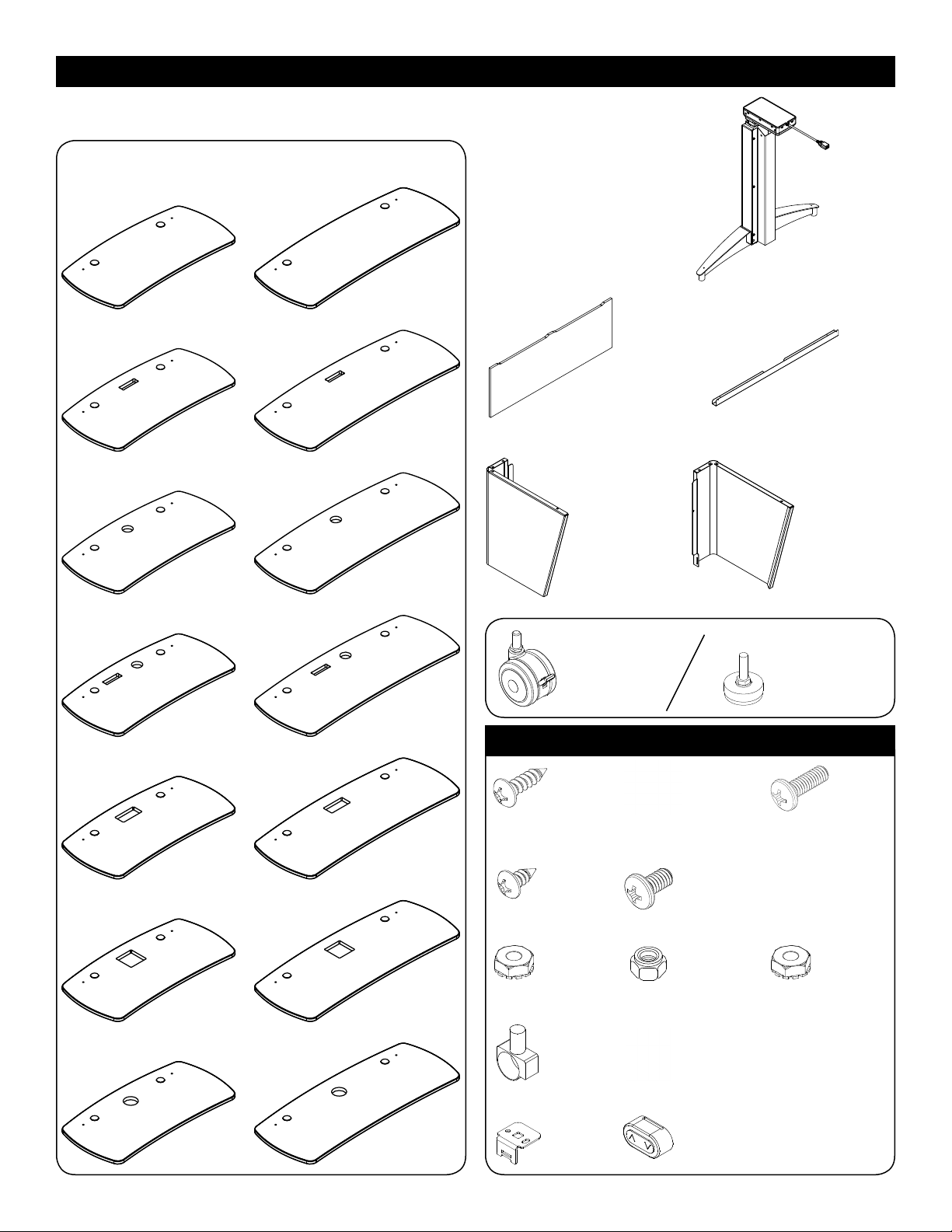

Components
(8) 0101382
#14 x 7/8”
PHSM
(12) 038391
1/4” External
tooth star
washer
(4) 041943
1/4-20
Locknut
(1) Worksurface
Hardware
0145598
(4) 0190604
3” Casters
(2) 021588
8-32 Keps
nut
(2) 052901
8-32 x 3/8”
PHMS
(12) 0117578
M6 x 1 x 12mm
PHMS
(4) 0107023
1/4” Snap-in
pinetree clip
(2) 053625
3/4” Wire
loom clip
(1) 0109397
Control
button
(1) 0109398
Control button
bracket
(4) 055194
1/2-13 x 1” Glide
0147445
60”W
0147455
0147458
0147462
48”W
0145167
0147393
(1) 0145182
Right corner panel
(1) 0145183
Left corner panel
(2) 052606
#8 x 3/8”
PHSM
(1) Cord channel
60” - 0145605
48” - 0145468
(1) Modesty panel
assembly
(8) 0106543
1/4-20 Keps
nut
(8) 035728
1/4-20 x 1/2”
PHMS
(2) Electric leg
assembly

12
0191465R2 Page 3 of 8
X 2
Worksurface
M6 x 1 x 12mm
PHMS
(4 req’d)
1/4” External tooth
star washer
(4 req’d)
Electric leg
assembly
X 4
3
/
4”
1/4” External tooth
star washer
(2 req’d on end)
M6 x 1 x 12mm
PHMS
(2 req’d on end)
1/4-20 Keps nut
(4 req’d)
1/4-20 x 1/2” PHMS
(4 req’d)

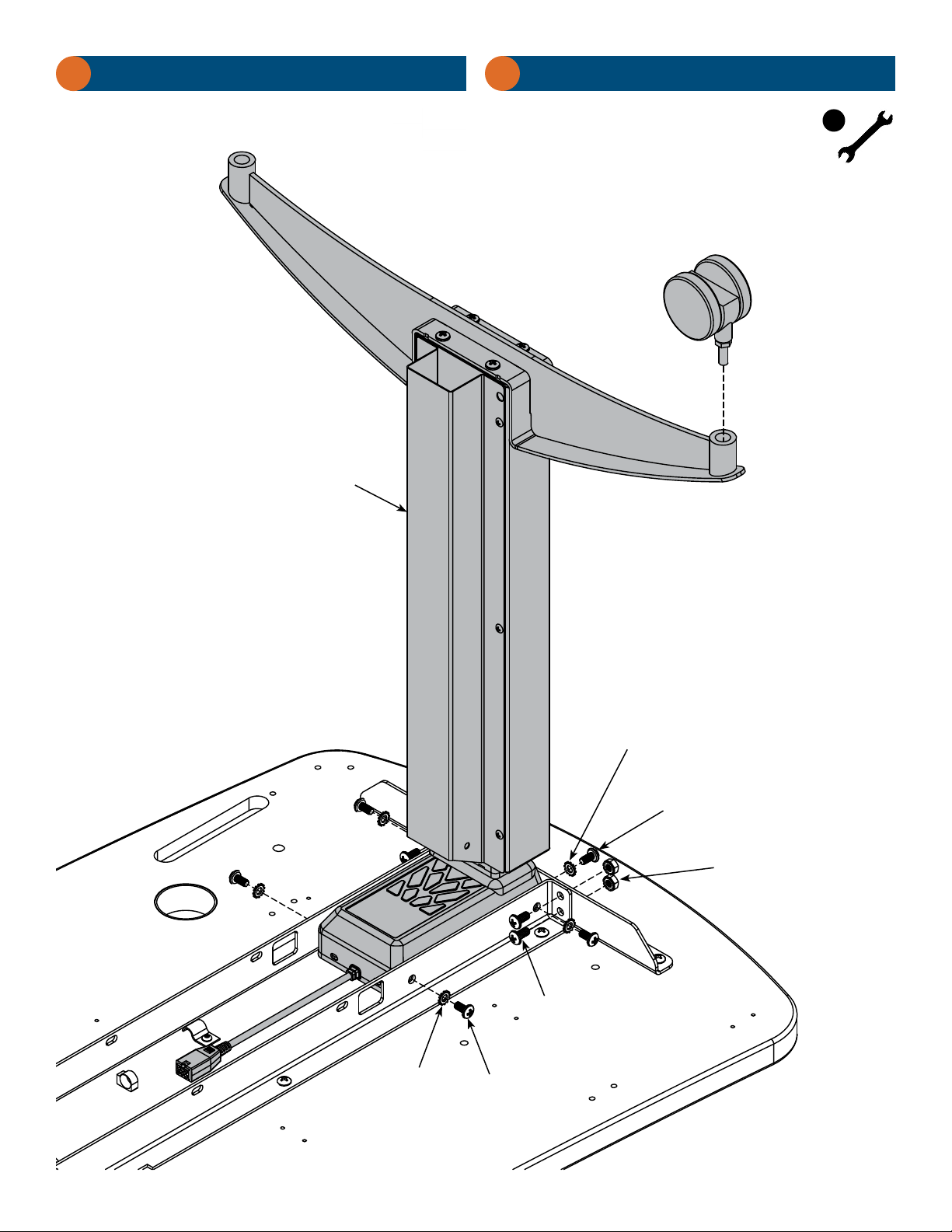

Install electric leg assemblies Install casters or glides

2
2
1
2
3
5
3
4
0191465R2 Page 4 of 8
• Make sure all connections are secure.
• Use pinetree clips to secure cords.
AC
plug
ACDC2
A1A21
Control box
Leg #1 Leg #2
Control
button
Control
button
#8 x 5/8” PHSM
To
Control
Box
Note: Control button can be installed
on left or right side of workstation.
Connect power and test leg motion
Connect cords to control box
Install control button under worksurface

6
7 8
0191465R2 Page 5 of 8
Worksurface
(1) Left
corner panel
(1) Right
corner panel
#14 x 7/8” PHSM
(4 per panel)
8-32 x 3/8”
PHMS
#14 x 7/8” PHSM
(4 per panel)
8-32 x 3/8”
PHMS
Cord channel
Modesty panel
X 2
+
-
X 2
3/4” Wire
loom clip
Note: Be sure to provide enough slack in
the cords for a fully-extended worksurface. 3 worksurface
slots
Install corner panels
Install modesty panelInstall cord channel
8-32
Keps nut
8-32
Keps nut

2
10
12
11
9
0191465R2 Page 6 of 8

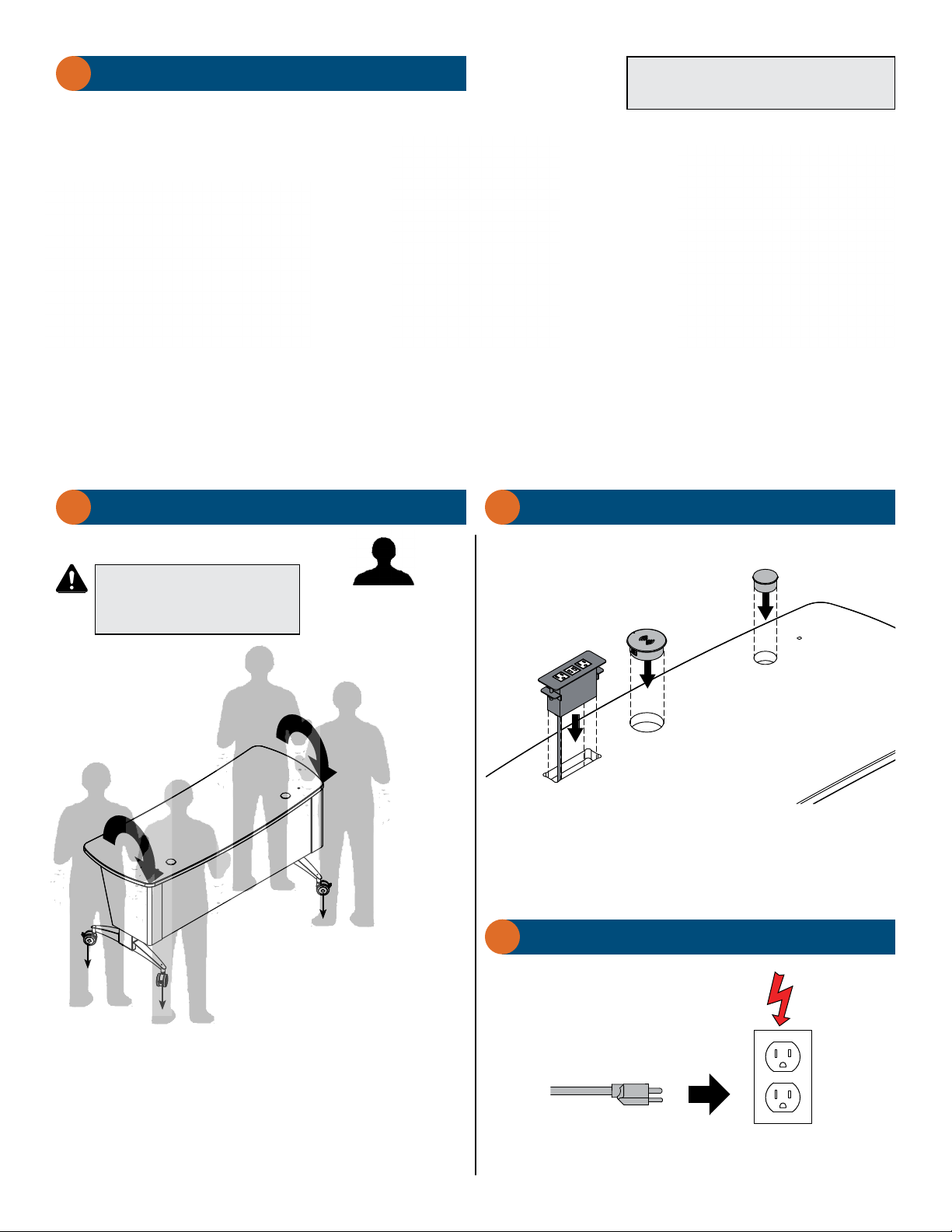

Do not allow the legs to contact
the oor until the unit is completely
ipped over. Excessive side-loading
of the legs could cause damage.
X 4
Note: If you ordered your Pivot Premier with
any accessories, proceed with the instructions
included with the accessory to install.
CPU Sling - 38982Keyboard Tray - 55496 6RU Rack Kit - 38983
Flip upright
Connect power
Install worksurface accessories
Install congured accessories

0191465R2 Page 7 of 8
CPU Sling - 38982
• 4.25”W [10.8 cm] x 18.75”D [47.625 cm]
x 14.125”-19.125”H [35.88 cm - 48.6 cm]
• 16 ga steel
• Black powdercoat
• Includes nylon straps
• Can be installed on left or right
• Unit weight: 7.5 lb [3.4 kg]
• Shipping weight: 8.5 lb [3.86 kg]
Keyboard Tray - 55496
• 24”W [61 cm] x 11.625”D [29.5
cm] x 2.43”H [6.1 cm]
• 16 ga steel
• Shipping weight: N/A
6RU Rack Kit - 38983
• 19.13”W [48.6 cm] x 16.29”D
[41.4 cm] x 12.61”H [32 cm]
• Accepts standard rack
equipment up to 16.038”D
• 16 ga steel
• Black powdercoat
• Shipping weight: 11 lb [5 kg]
Note: On the 48”W lectern, the
keyboard tray is not compatible
with the 6RU Rack option. On the
60”W lectern, the keyboard tray is
compatible with (1) 6RU rack option
or (1) CPU sling.
Rack-Mount Blanks
Locking Drawer - 2RU - 97523 Locking Drawer - 3RU - 97522
Single Fan - 3RU - 97507
Wire Lace Kit - 95517
9-Outlet Power Strip - 1RU - 99021
• Provides wire management
• Mounts to standard rack rails
• Includes (3) lace straps and
mounting screws
• Includes (12) 5.5” zip ties
• Shipping weight: 1.25 lb [.57 kg]
1RU - 97510
2RU - 97511
3RU - 97512
4RU - 97513
• Fills rack spaces where
components are not needed
• 16 ga steel
• Shipping weight: <1 lb [.45 kg]
• 50 cfm
• 120V~50/60 Hz, 15/13W
• RoHS
• 19”W [48.27 cm] x 1.56”D [3.97 cm]
x 5.25”H [13.33 cm]
• Shipping weight: 3.78 lb [1.7 kg]
• 8 outlets rear (breaker-protected)
• 1 convenience outlet front
• 115VAC, 60 Hz, 15 amps max
• 9’ power cord
• Front LED power switch
• 16ga steel
• Drawer: 15.97”W [40.56 cm] x
14.56”D [36.98 cm] x 3”H [7.63 cm]
• Weight capacity: 50 lb [22.7 kg]
• Shipping weight: 15.85 lb [7.2 kg]
• 16ga steel
• Drawer: 15.97”W [40.56 cm] x 14.56”D
[36.98 cm] x 5.25”H [13.33 cm]
• Weight capacity: 50 lb [22.7 kg]
• Shipping weight: 18.5 lb [8.4 kg]
Double Fan - 3RU - 97506
• 100 cfm
• 120V~50/60 Hz, 15/13W
• RoHS
• 19”W [48.27 cm] x 1.56”D [3.97 cm] x
5.25”H [13.33 cm]
• Shipping weight: 5.47 lb [2.5 kg]
Customized Logo Panel - 55199
• Attaches to audience-side
• Available with black, white, matching, or
printed laminate backer
• To get panel customized-contact
Spectrum for details
• New logos require a rst time logo charge
• Customer-installed
Dimensions: 30”W [76.2 cm] x
12”H [30.48 cm]
Available logo area: 28”W [71.1 cm] x
10”H [25.41 cm]
Unit weight: 6 lb [2.7 kg]
Shipping weight: 8 lb [3.6 kg]
• Enhanced surge protection
• ETL-listed, UL-listed
• 19”W [48.27 cm] x 9.25”D [23.5 cm]
x 1.74”H [4.41 cm]
• Shipping weight: 8.7 lb [3.9 kg]
Rack-mount accessories
Pivot Premier accessories
See spectrumfurniture.com for the latest
accessories and detailed warranty information.

Important Safety and Care Instructions
Consignes importantes de sécurité et d’entretien
Instrucciones importantes de prevención de accidentes y cuidado
• Lire ce guide d'utilisation avant l'assemblage ou l'utilisation.
• Interdire aux enfants de déplacer le lutrin.
• Déplacer le lutrin lentement et prudemment.
• Utilisation à l'intérieur uniquement. Ne pas assembler et ne pas ranger le lutrin
dans un endroit humide.
• Ne pas boucher les prises d'air de ventilation.
• Éviter le chargement mal réparti de l'équipement sur le lutrin. Un chargement mal
réparti risque de faire basculer le lutrin en déplacement.
• Interdire à quiconque de s'asseoir, de se tenir debout ou de grimper sur le lutrin.
• Passer un chiffon doux ou une éponge, imbibés de solution nettoyante ou de
savon liquide doux, sur les surfaces sales. Ne pas utiliser des solvants rudes ou
des abrasifs.
• Ce lutrin est destiné à un usage institutionnel. Il ne contient aucune pièce
susceptible d'être réparée par l'utilisateur et ne nécessite aucun entretien de la
part de celui-ci. Si une maintenance est requise, communiquer avec Spectrum
Industries pour obtenir de l'aide.
Consignes de sécurité en électricité
• Ne pas brancher le cordon d'alimentation sur une rallonge.
• Véri er que les cordons d'alimentation sont intacts avant chaque utilisation.
Ne pas les utiliser s'il sont abîmés.
• Pour débrancher le cordon de la prise murale, saisir son bouton isolant et
tirer; ne pas tirer le cordon.
• Ne pas marcher, ne pas rouler et ne pas placer des objets sur le cordon
d'alimentation; ne pas le traîner.
• Pour plus de sécurité, brancher le lutrin sur une prise mise à la terre protégée
par un disjoncteur de fuite de terre.
• Les appareils électriques ne sont pas des jouets. Les enfants n'ont souvent pas
conscience des dangers associés aux appareils électriques. Ce le lutrin doit
donc être toujours utilisé par un adulte, ou sous la surveillance d'un adulte.
Avertissement - Reloger un équipement audio ou vidéo sur un meuble non conçu
pour supporter cet équipement pourrait entraîner de graves blessures, voire la
mort, à la suite de l'effondrement du meuble ou de sa chute sur un enfant.
Avertissement - Un enfant qui grimpe sur un meuble d'équipement audio ou
vidéo pourrait subir des blessures graves ou mortelles. Une télécommande
ou des jouets placés sur le meuble risquent d'inciter un enfant à y grimper : le
meuble pourrait alors basculer et écraser l'enfant.
• Lea este manual del propietario antes de la instalación u operación.
• No permita que los niños muevan el atril.
• Proceda lenta y cuidadosamente al mover el atril.
• Solo para uso en interiores. No instale o guarde el atril donde quede expuesto a
la humedad.
• No obstruya las rendijas de ventilación.
• Evite cargar el equipo de forma desigual dentro del atril. La distribución asimétrica
del peso podría provocar que el atril se vuelque al momento de moverlo.
• No permita que nadie se siente, pare o suba al atril.
• Para limpiar las super cies sucias, utilice un paño, trapo suave o esponja con jabón
neutro o una solución de detergente. No utilice solventes o abrasivos ásperos.
• El uso convencional de este atril es institucional. No contiene ninguna parte
que pueda ser reparada por el usuario ni requiere de mantenimiento por parte
de éste. Si fuera necesario darle mantenimiento, póngase en contacto con
Spectrum Industries para obtener asistencia.
Prevención de accidentes eléctricos:
• No enchufe el cable de alimentación a un cable de extensión.
• Revise que los cables de alimentación no tengan ningún daño antes de cada
uso. No utilice cables de alimentación que estén dañados.
• Desenchufe el cable de alimentación del tomacorriente eléctrico sosteniendo
el cable  rmemente. No desenchufe el cable de alimentación jalando
únicamente del cable.
• No se pare, circule, jale o coloque ningún objeto sobre el cable de alimentación.
• Para mayor seguridad, enchufe el atril a una conexión a tierra controlada por
un interruptor de circuito GFI (interruptor de fallas de conexión a tierra).
• Los dispositivos eléctricos no son juguetes. Los niños generalmente no están
conscientes de los riesgos asociados con los dispositivos eléctricos. Este atril
lo deberán utilizar siempre personas adultas o bajo su supervisión.
Advertencia: reubicar equipo de audio y/o video a un mueble que no haya sido
diseñado especí camente para tal uso, puede provocar la muerte o lesiones
graves, debido a que puede colapsarse o volcarse sobre un niño.
Advertencia: existe peligro de muerte o lesiones graves si los niños se
suben a un mueble de equipo de audio y/o video. Un control remoto o juguete
colocado sobre el mueble puede alentar a un niño a subirse y tener como
resultado que el mueble se vuelque sobre el chico.
• Read these instructions before assembly or operation.
• Do not allow children to move the lectern.
• Proceed slowly and carefully when moving the lectern.
• For indoor use only. Do not install or store the lectern where it will be exposed
to moisture.
• Do not block the ventilation openings.
• Avoid uneven loading of the equipment into the lectern. Uneven weight
distribution could cause the lectern to tip when the lectern is moving.
• Do not allow anyone to sit, stand, or climb on the lectern.
• Use a damp, soft-cloth, or sponge, with mild soap or detergent solution to clean
dirty surfaces. Do not use harsh solvents or abrasives.
• This lectern is intended for institutional use. It does not have any user-
serviceable parts or user-maintenance requirements. If servicing is necessary,
please contact Spectrum Industries for assistance.
Electrical Safety:
• Do not plug the power cord into an extension cord.
• Inspect power cords for damage before each use. Do not use power cords
that are damaged.
• Unplug power cord from electrical outlet by gripping the cord. Do not unplug
the power cord by pulling only on the cord.
• Do not step on, drive over, drag, or place objects on the power cord.
• For added safety, plug the lectern into a grounded outlet controlled by a GFI
(Ground Fault Interrupter) circuit breaker.
• Electrical devices are not toys. Children are often unaware of the hazards
associated with electrical devices. This lectern must always be used by
adults or with adult supervision.
Warning - Relocating audio and/or video equipment to furniture not speci cally
designed to support audio and/or video equipment may result in death or
serious injury due to the furnishing collapsing or over turning onto a child.
Warning - Death or serious injury may occur when children climb on audio
and/or video equipment furniture. A remote control or toys placed on the
furnishing may encourage a child to climb on the furnishing and as a result the
furnishing may tip over on to the child.
0191465R2 Page 8 of 8 © 2019 Spectrum Industries Inc., All rights reserved.
