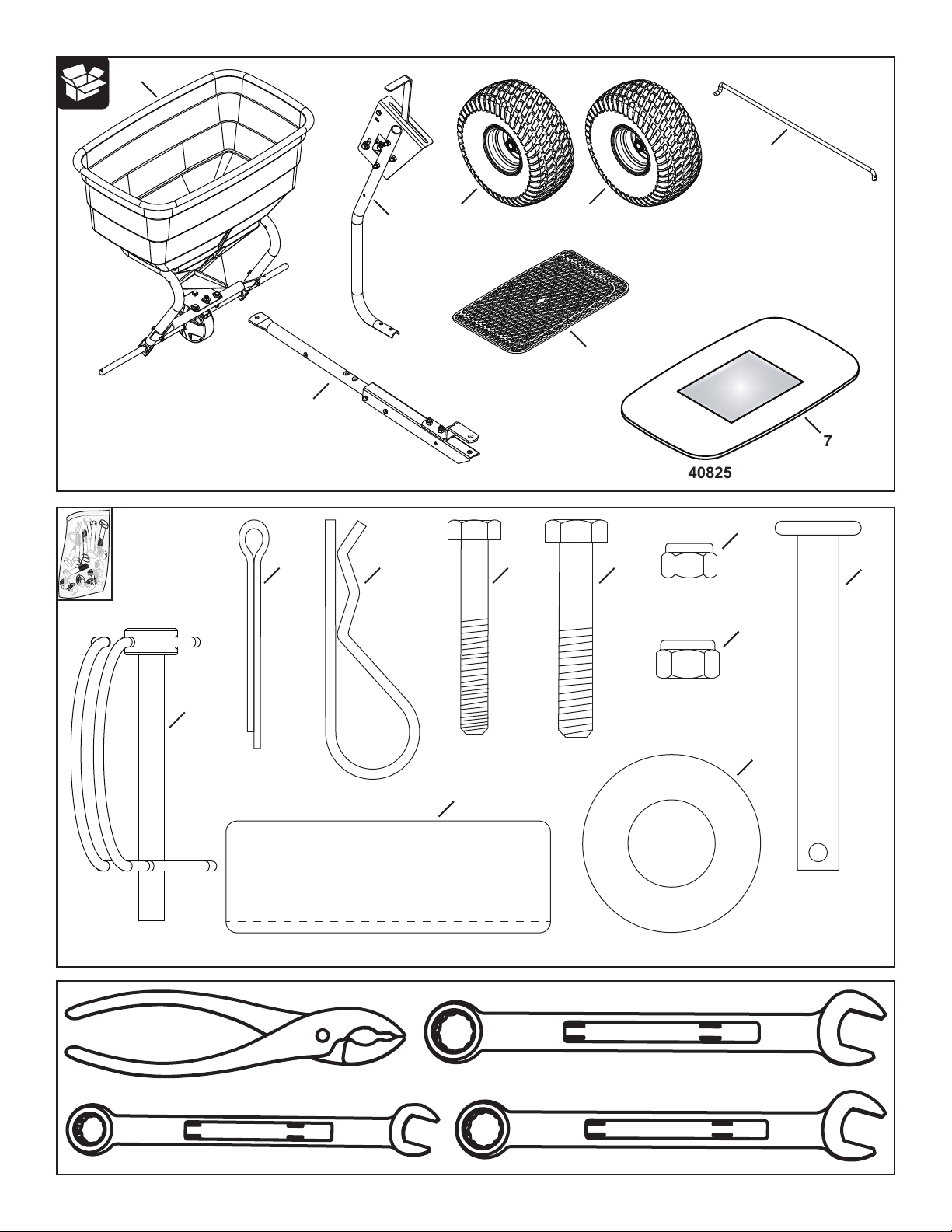

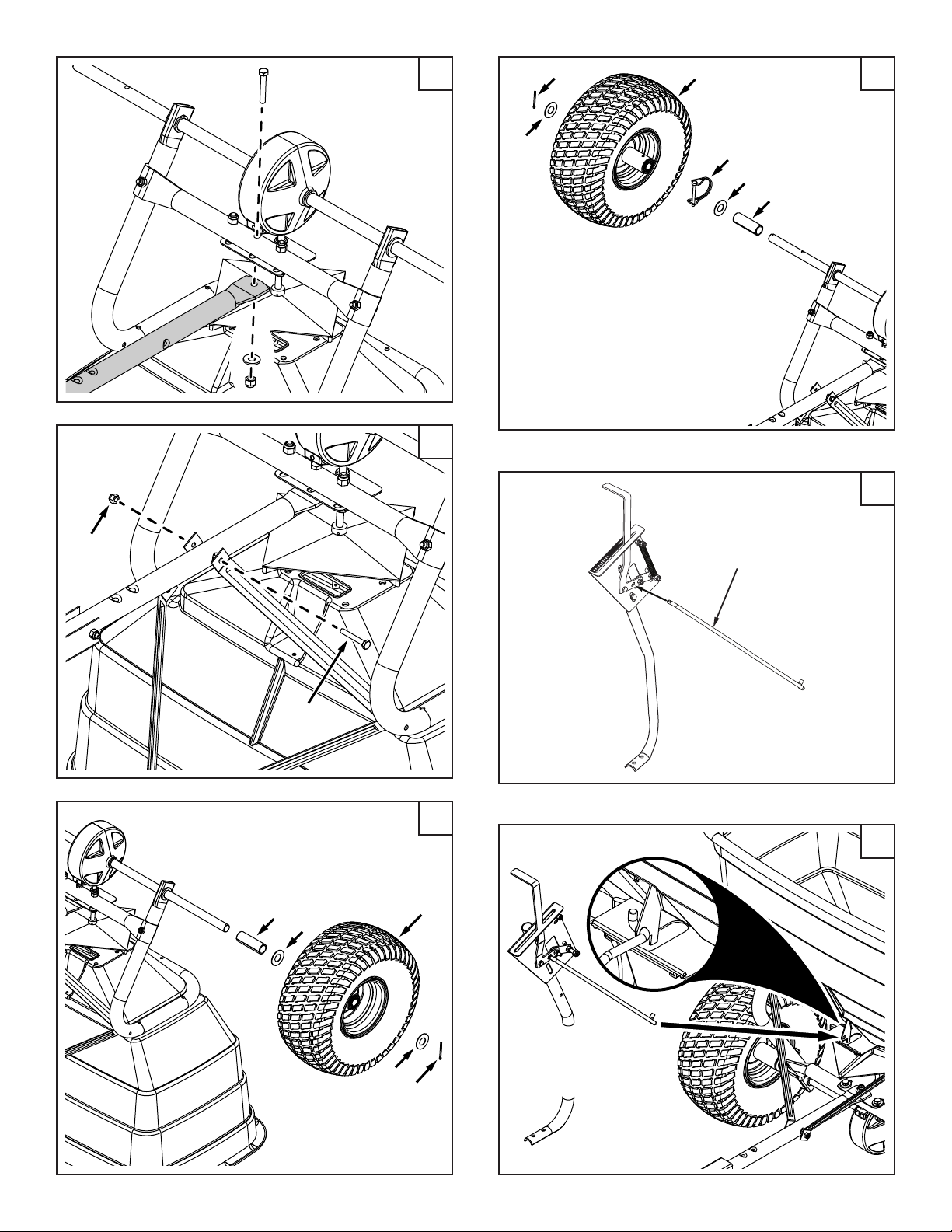

ENGLISH
SAFETY INFORMATION
1. Read the information on the chemical package for
instructions and cautions on handling and applying.
2. Wear eye and hand protection when handling and when
applying lawn or garden chemicals.
3. Never allow children to operate the vehicle or spreader.
OPERATION
Do not use powdered lawn chemicals. They do not give a
satisfactory or consistent broadcast pattern.
1. Estimate the size of the area to be covered and calculate
the amount of material required.
2. Set the adjustable stop according to the ow setting
recommended in the application chart on this page. Also
refer to the instructions on the packaging for the material to
be spread.
3. The application chart is calculated for light to heavy
coverage at a vehicle speed of 3 mph, or 100 ft. in 23
seconds. Do not exceed 6 mph.
4. Make sure the control lever is in the "OFF" position.
5. Fill the hopper, breaking up any lumpy fertilizer.
6. Start the spreader in motion and then pull the control lever
forward against the adjustable stop to the "ON" position.
7. Always move the control lever to the "OFF" position before
turning or stopping.
8. To ensure uniform coverage, make each pass so that
the broadcast pattern slightly overlaps the pattern from
the previous pass. The approximate broadcast widths for
different materials are shown in the application chart on this
page.
9. For rectangular areas, make two passes across the short
ends to create turning areas. For non-rectangular areas,
make two passes around the entire border.
10. When broadcasting weed control fertilizers, make sure the
broadcast pattern does not hit evergreen trees, owers or
shrubs.
DISENGAGING THE DRIVE WHEEL
The spreader is equipped with a removable pin in the left (drive)
wheel. Remove the pin to disengage the drive wheel so that
the axle, gears, and spreader plate do not rotate. With the drive
wheel disengaged, the spreader may be towed at speeds up to
20 mph. If the drive wheel is engaged, do not exceed 6 mph.
TYPE MATERIAL FLOW SETTING SPREAD WIDTH
FERTILIZER
Granular 3 - 5 2,4 m - 3 m
(8' - 10')
Pelleted 3 - 5 3 m - 3,6 m
(10' - 12')
GRASS SEED
Fine 3 - 4 1,8 m - 2,1 m
(6' - 7')
Coarse 4 - 5 2,4 m - 2,7 m
(8' - 9')
ICE MELTER 6 - 8 3 m - 3,6 m
(10' - 12')
APPLICATION CHART

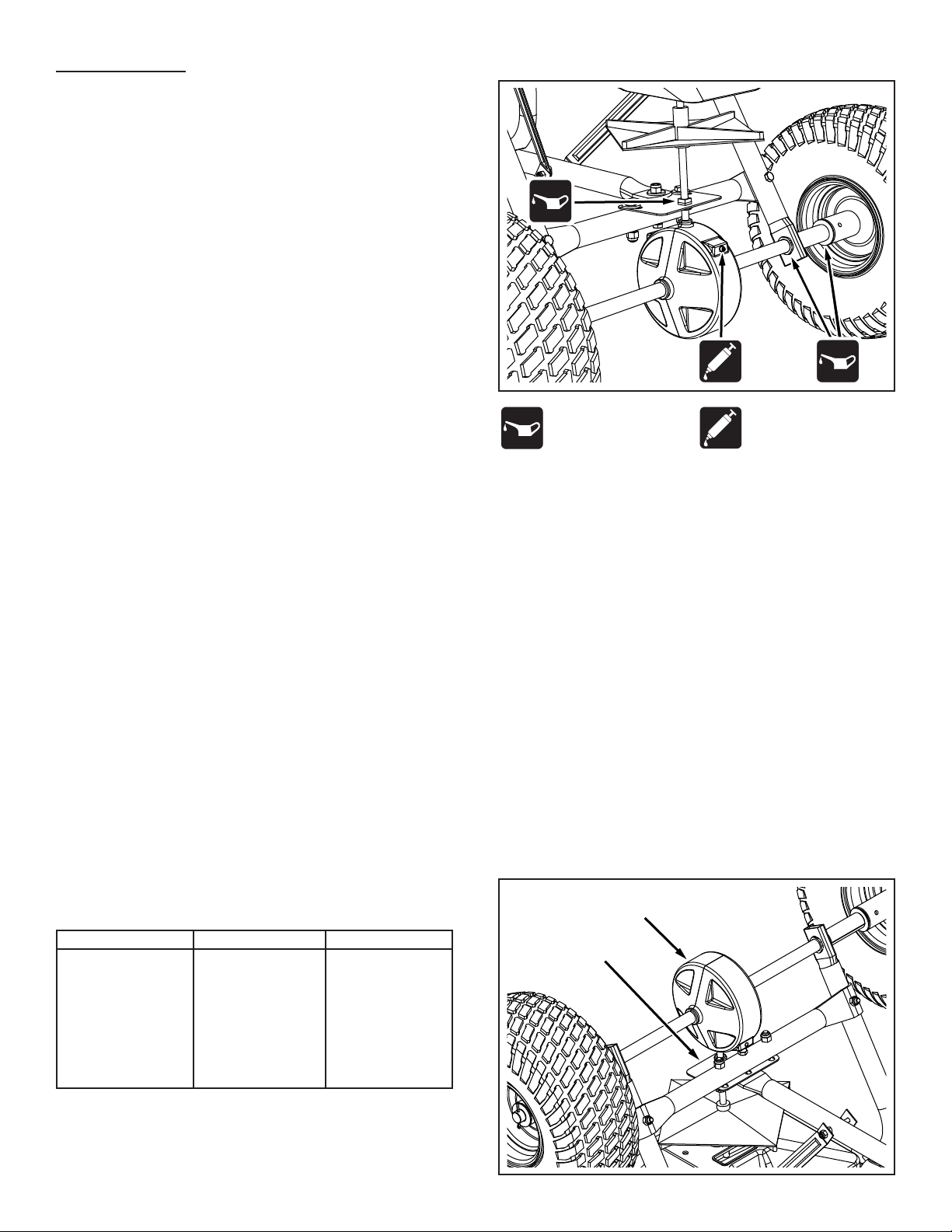

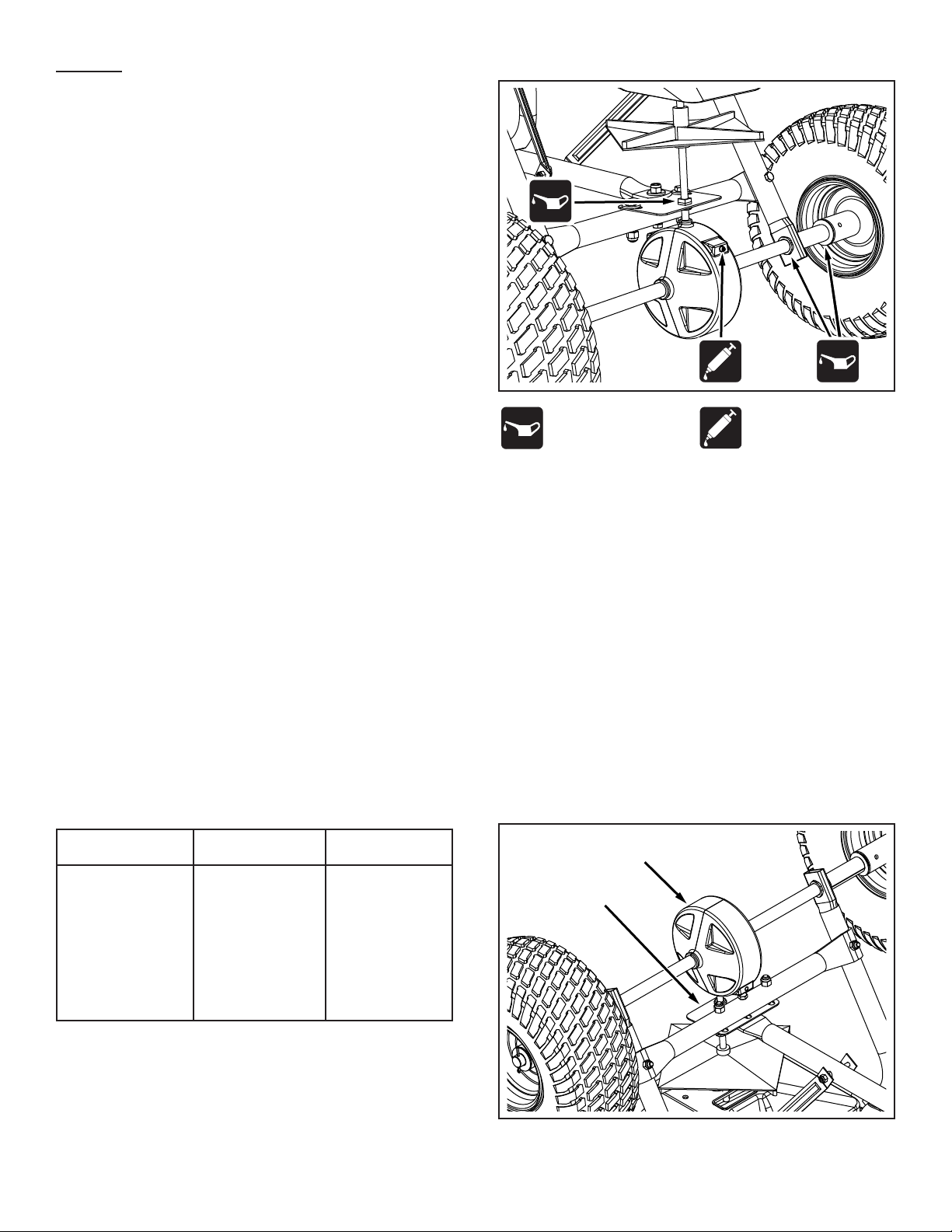

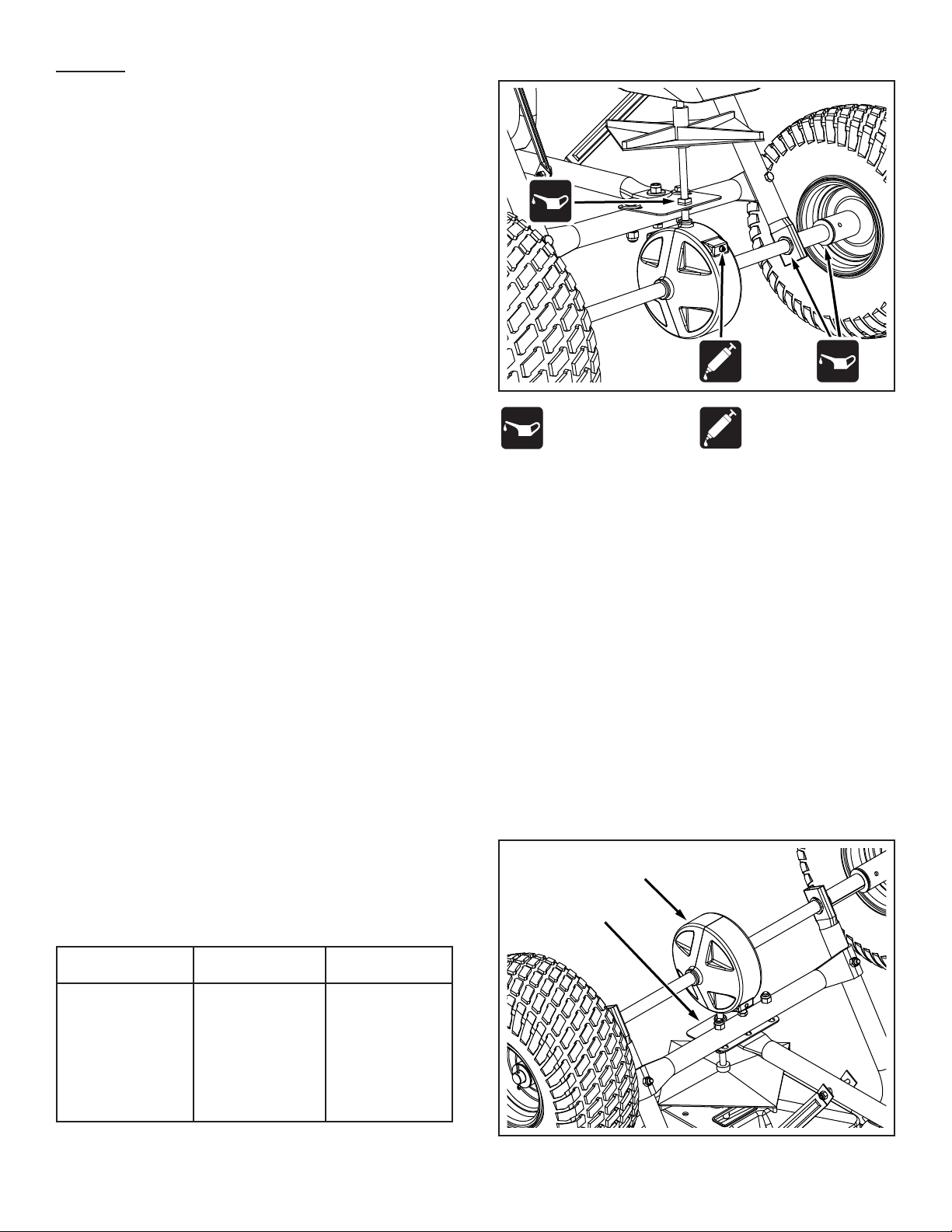

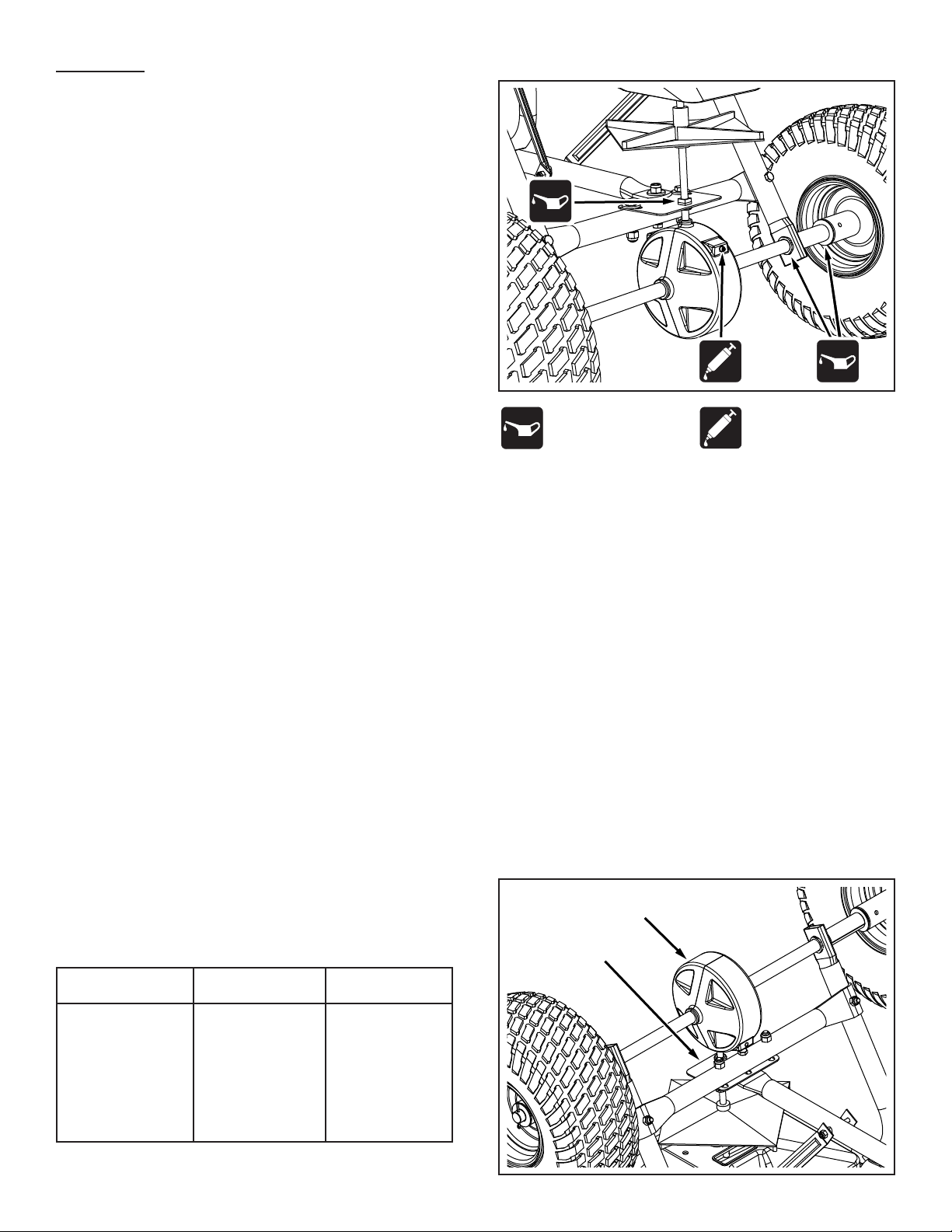

MAINTENANCE
SERVICE AND ADJUSTMENTS
FIXING A LOCKED UP SPREADER
1. Turn the spreader over so that the wheels are off the
ground.
2. Loosen all three nuts on the shaft support plate just enough
so that the bolts can be turned easily with a wrench but
cannot be turned by hand.
3. Spin the drive wheel and note how freely it spins and how
much noise the slotted gear makes.
4. To free up the wheel and gear, tap gently on the front or
rear edge of the shaft support plate to move it slightly
forward or backward. You can also tap at the corners of the
plate to angle it slightly.
5. Spin the drive wheel after each adjustment to see if it spins
more freely and if the gear noise is reduced.
6. Continue making slight adjustments until you nd the
position where the drive wheel spins most freely and the
gear makes the least noise.
7. Secure the shaft support plate in this position by
retightening all three nuts that you loosened.

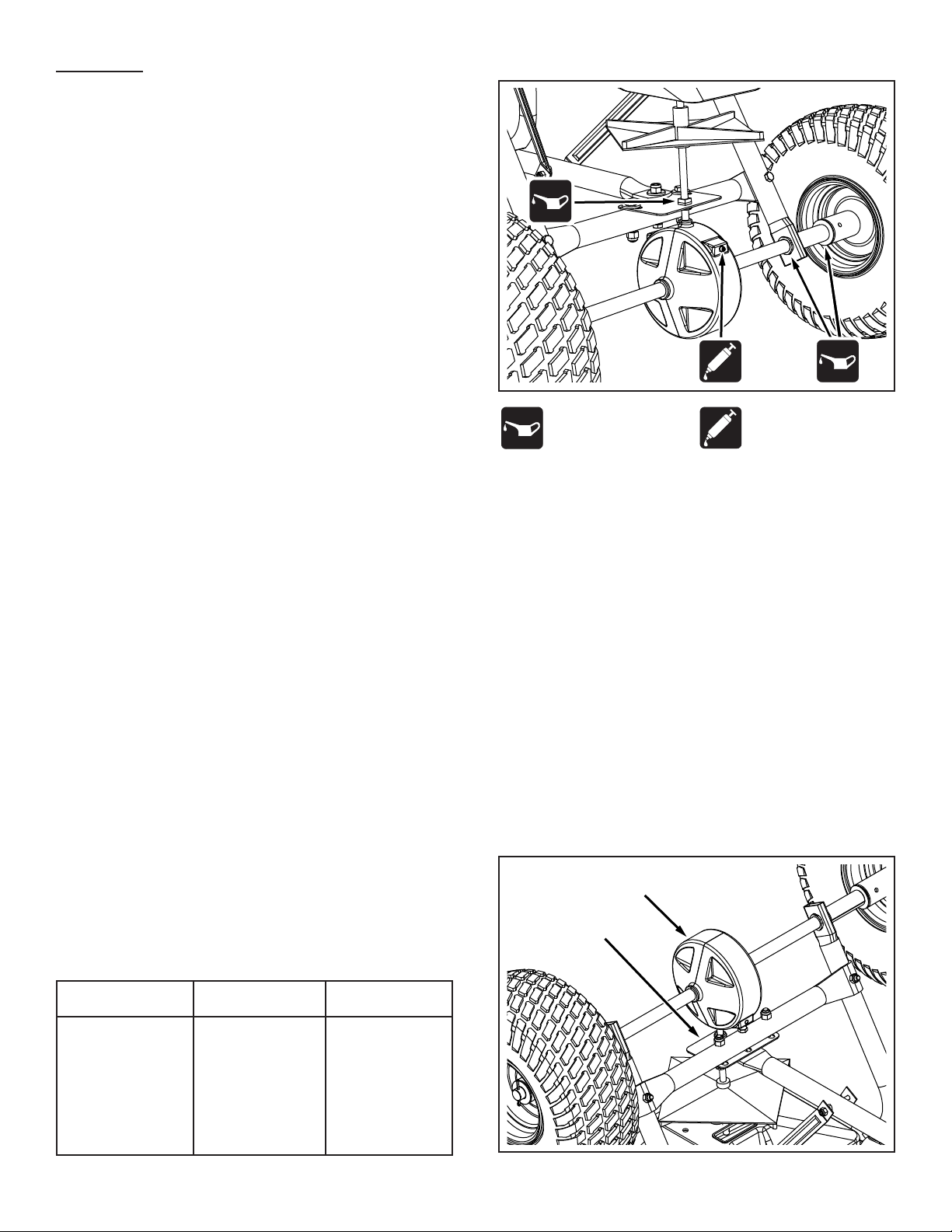

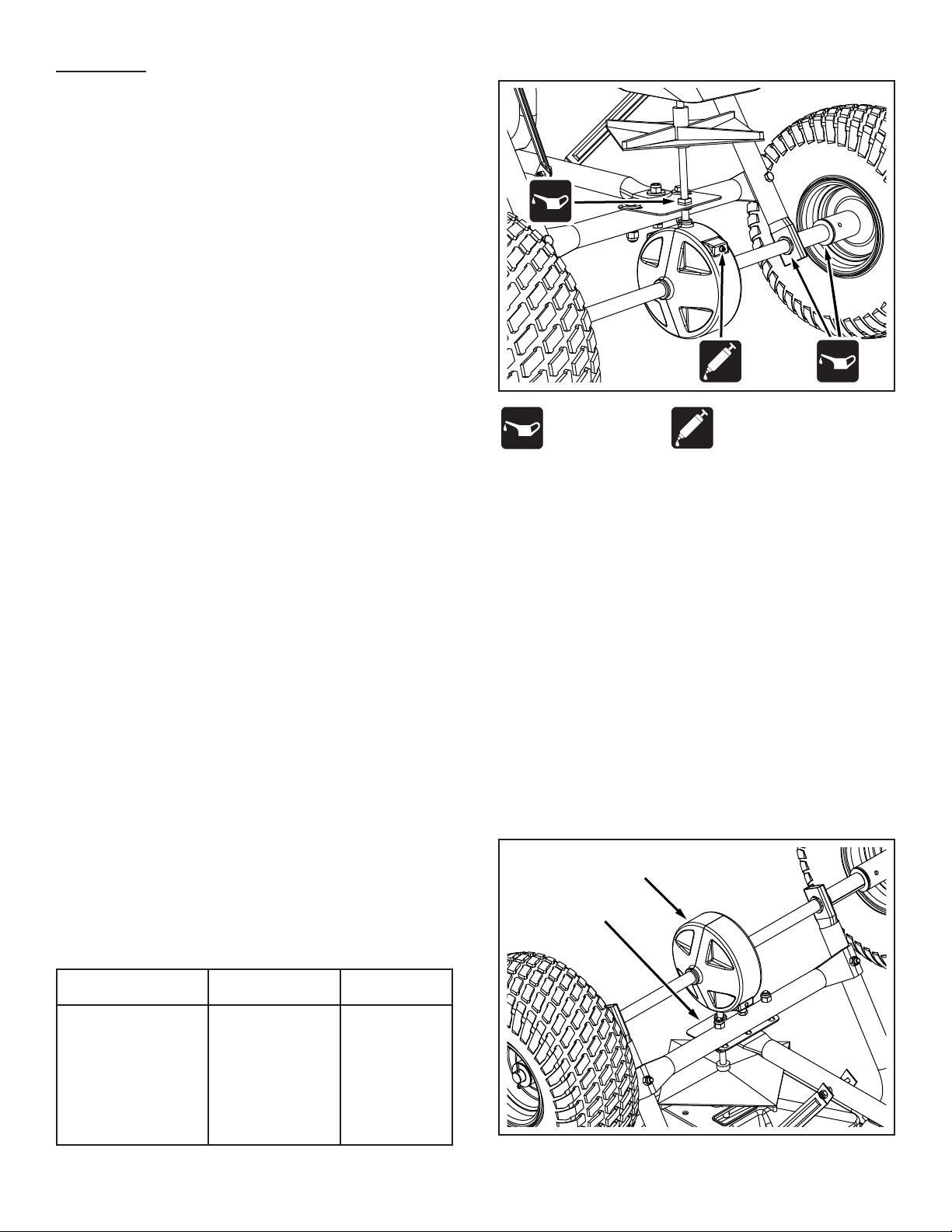

OIL ANNUALLY GREASE ANNUALLY
GEAR
SHAFT SUPPORT
PLATE

3
ÖL PRO JAHR SCHMIERFETT PRO JAHR

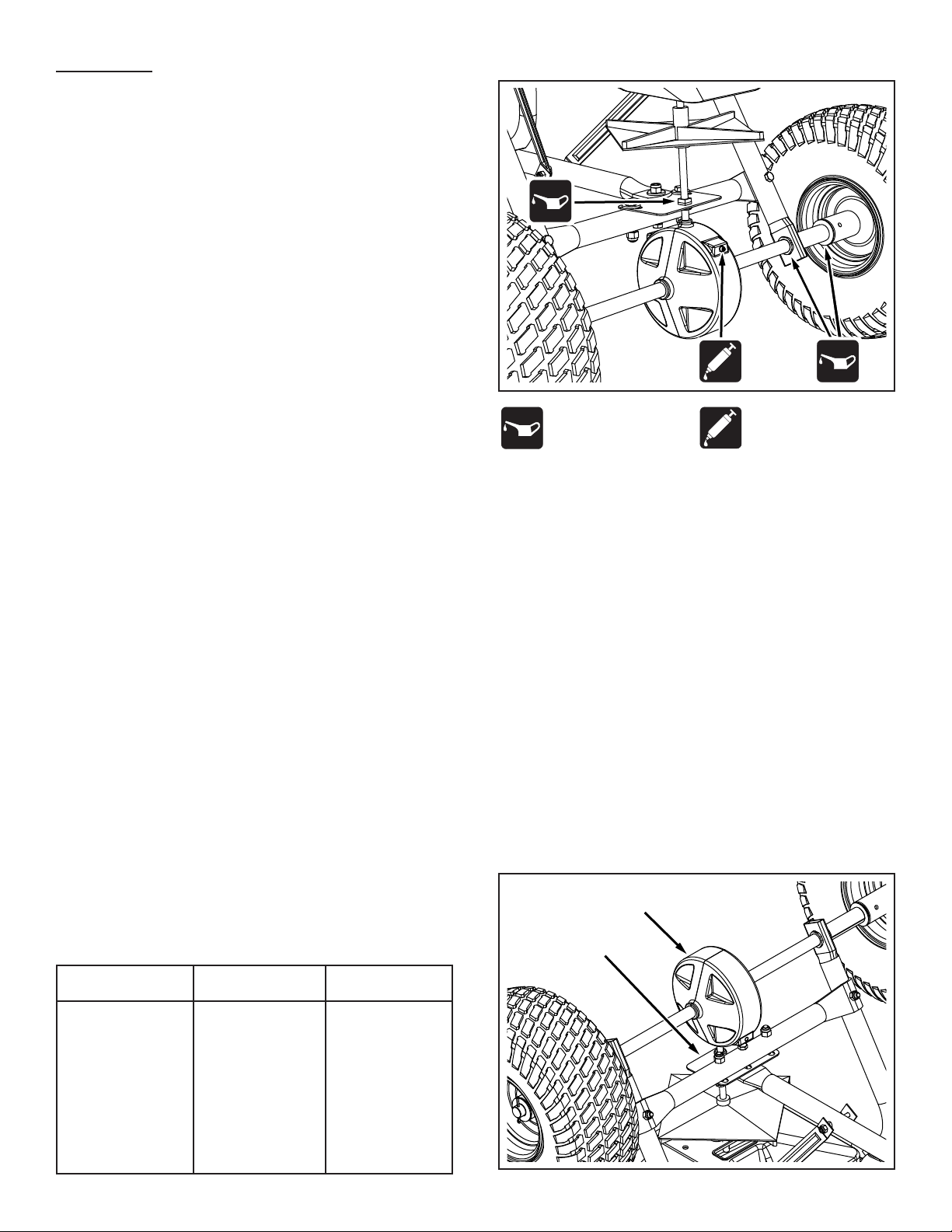

DEUTSCH
SICHERHEITSINFORMATIONEN
1. Lesen Sie sich die Informationen auf der Chemikalienpackung
bzgl. Anweisungen und Vorsichtshinweisen zur Handhabung und
Verwendung durch.
2. Bei der Handhabung und Ausbringung von Rasen- und
Gartenchemikalien sind sowohl Augen- als auch Handschutz zu
tragen.
3. Die Bedienung des Traktors und der Streumaschine durch Kinder
ist untersagt.
BETRIEB
Es dürfen keine puderförmigen Rasenchemikalien verwendet
werden. Bei diesen kommt es nicht zu einem zufriedenstellenden
bzw. konsistenten Streumuster.
1. Schätzen Sie die Größe der zu bedeckenden Fläche ab und
berechnen Sie die erforderliche Menge an Material.
2. Stellen Sie den verstellbaren Anschlag auf die in der
Anwendungstabelle auf dieser Seite empfohlene Flussstellung.
Beachten Sie außerdem die Anweisungen auf der Verpackung
des auszubringenden Materials.
3. Die Anwendungstabelle ist auf leichte bis starke Abdeckung
bei einer Fahrzeuggeschwindigkeit von 5 km/h bzw. 50 m in 36
Sekunden ausgelegt. Darf eine Geschwindigkeit von 10 km/h
nicht überschritten werden.
4. Stellen Sie sicher, dass sich der Steuerhebel in der Stellung
"OFF" (AUS) bendet.
5. Befüllen Sie den Trichter und brechen Sie dabei die etwaigen
Düngemittelklumpen auseinander.
6. Die Streumaschine in Bewegung setzen und den Steuerhebel
nach vorne gegen den verstellbaren Anschlag in den Stellung
"ON" (EIN) ziehen.
7. Stellen Sie den Steuerhebel immer in Stellung "OFF" (AUS)
bevor Sie wenden oder anhalten.
8. Um eine gleichmäßige Bedeckung zu gewährleisten, muss bei
jeder Durchfahrt sichergestellt sein, dass sich das Streumuster
mit dem der vorherigen Durchfahrt leicht überlappt. Die
ungefähre Streubreite für verschiedene Materialien ist in der
Anwendungstabelle auf dieser Seite aufgeführt.
9. Für rechteckige Bereiche müssen Sie zwei Ausbringungen
an den kurzen Enden vornehmen, um Wendebereiche zu
schaffen. Für nicht rechteckige Bereiche müssen Sie zwei
Ausbringungen entlang der gesamten Grenze vornehmen.
10. Stellen Sie beim Ausbringen von Düngemitteln mit
Unkrautvernichtungsmitteln sicher, dass das Streumittel keine
immergrünen Bäume, Blumen oder Sträucher trifft.
ENTRIEGELUNG DES ANTRIEBRADS
Die Streumaschine ist mit eine abnehmbaren Mitnehmerstift
ausgestattet, so dass das linke (Antriebs-)Rad von der Achse
entriegelt werden kann. Mit abgenommenem Mitnehmerstift darf
die Streumaschine mit einer Geschwindigkeit von bis zu 32 km/h
geschleppt werden. Falls der Mitnehmerstift installiert ist, darf eine
Geschwindigkeit von 10 km/h nicht überschritten werden.
MATERIALTYP FLUSS-
EINSTELLUNG
BREITE
DÜNGEMITTEL
Granulat 3 - 5 2,4 m - 3 m
Pellet 3 - 5 3 m - 3,6 m
GRASSAMEN
Fein 3 - 4 1,8 m - 2,1 m
Grob 4 - 5 2,4 m - 2,7 m
EISSCHMELZMITTEL 6 - 8 3 m - 3,6 m
ANWENDUNGSTABELLE
WARTUNG UND JUSTAGE
REPARIEREN EINER EINGEKLEMMTEN SPREIZER
1. Stellen Sie die Streumaschine auf den Kopf, so dass sich die Räder
nicht mehr auf dem Boden benden.
2. Lösen Sie alle drei Muttern an der Wellenstützplatte nur so weit,
dass sich die Schrauben zwar leicht mit einem Schraubenschlüssel
drehen lassen, aber nicht von Hand.
3. Drehen Sie das Antriebsrad und beachten Sie wie leicht es läuft und
wie viel Geräusch das mit Schlitzen versehene Getrieberad von sich
gibt.
4. Um das Rad und das Getrieberad freizusetzen, stoßen Sie sanft
gegen die vordere oder hintere Kante de Wellenstützplatte, um sie
etwas nach vorne oder nach hinten zu bewegen. Sie können auch
gegen die Ecken der Platte stoßen, um sie leicht abzuwinkeln.
5. Drehen Sie das Antriebsrad nach jeder Justage, um zu sehen, ob es
freier läuft und ob sich das Geräusch vom Getrieberad verringert hat.
6. Führen Sie solange geringfügige Justagen durch, bis Sie die Stellung
nden, in der sich das Antriebsrad am freiesten dreht und das
Getrieberad die geringste Menge an Geräusch abgibt.
7. Befestigen Sie die Wellenstützplatte in dieser Stellung, indem Sie alle
drei Muttern, die Sie zuvor gelöst hatten, wieder anziehen.
WARTUNG
WELLENSTÜTZPLATTE
GETRIEBERAD

4
