Length: 230 mm
Width: 85 mm
Height: 95 mm
Diameter of the main rotor: 190 mm
Weight: 38 g
Helicopter battery: LiPo 3.7V 160mAh
Elements of transmitter power supply: 6AAx1,5V batteries (not
included)
Time to fully charge: 30 min.
Flight time: 6-8 min.
Operational radius of the device: up to 10 metres.
ENG
User’s Manual
Please read these instructions before using the model. Use the
model only in accordance with these instructions.
Three channel, dual propeller helicopter with infrared controls.
Military series
- 3 control channels
- Battery charges from an USB-port
- Built-in gyroscope
- Excellent stability and amazing maneuverability
- Model for flights in a closed space
- Includes spare parts
The helicopter has three control channels. It can fly up and down, forward and
back. The gyroscope allows it to turn around its axis with high precision.
Basic technical parameters of the helicopter:

3
Kit includes:
- Helicopter: 1 pce.;
- Transmitter with charge function: 1 pce.;
- Instructions: 1 pce.;
- USB charger cable: 1 pce.;
- Spare blades: 2 pces.;
- Spare rear propeller: 1 pce.;
- Screwdriver: 1 pce.;
ENG
SPL 180
Three channel, dual propeller helicopter with infrared
controls. Military series.
User’s Manual
3-Kanal-Doppel-Rotor Hubschrauber mit IR-Steuerung.
Military Edition.
Bedienungsanleitung
Hélicoptère à double rotor et à trois canaux de
commande infrarouge. Série militaire.
Manuel d'utilisation
Elicottero comandato a infrarossi a tre canali con doppia
elica. Serie militare.
Manuale di istruzioni
Трехканальный двухвинтовой вертолет на ИК
управлении. Военная серия.
Руководство по эксплуатации
ENGDEFRITRUS
SPL-Technik
Kit elements
Safety rules
Stabilizer
Main rotor
Main rotor
Tail rotor
Chassis
Power switch of the helicopter
Charger socket
Charging cable
Power
indicator
Demo flight button
Gas stick
Channel switch
Infrared receiver
On/Off switch
Accelerator
Trimmer
Control stick of main rotor
Charge indicator
USB charger cable Instructions
1. Use baeries with voltage not less than 1.5 V. Low grade power supply elements
significantly reduce the device’s operaonal range.
2. Keep the model and its components away from moisture. This can cause damage to
the electronics.
3. Before each flight, check the operaonal range of the device. Be sure that the model’s
baery is fully charged and that the transmier has fresh AA baeries.
When cleaning the model, do not use solvents. This can cause damage to the plasc parts
of the model.

4
ENG
Safety rules
Parts of the helicopter’s power supply
1. Helicopter baery {installed on board) – 3.7V 160mAh
2. Power supply parts of the transmier: 6 АА 1.5V baeries (not included).
4. When cleaning the model, do not use solvents. This can cause damage to the plasc
parts of the model.
5. It is recommended that you fly the model in spacious premises. This model is not
intended for flying outdoors.
6. Do not fly the model in places where people, especially children, are gathered, and
stay at least 15 metres away from devices which could interfere with the flight of the
model. Make sure that there are no foreign objects with which the model could collide.
7. Don’t let the model fly too far away from you. The farther away it is, the more difficult
it is for you to correctly judge its posion and behavior in flight.
8. Always point the opcal sensors of the transmier directly at the model.
9. Powerful sources of light, sources of infrared (IR) radiaon and sunlight can substan-
ally influence the quality of the signal received from the IR transmier. Do not send the
model flying in the direcon of the aforemenoned interference. Before each flight, be
certain there is no interference present.
10. When learning how to fly, it is recommended that you make flights at low altude. In
case of pilot error, you can then easily reduce the gas and lessen the risk of serious
damage to the model.
11. In case of unforeseen emergencies or collision with some obstacle, immediately
switch off the engine. Never turn on the model if something obstructs the rotaon of the
rotors.
12. Minimum dimensions of the premises used for flying: 5x5x3 metres, without any
draughts and direconal air flows.
13. Take off only from a flat and smooth surface, starng out slowly and gradually raising
the rpms of engine.
14. Never hold the model with rotang rotors at the level of your face.
15. Always look at the model; don’t concentrate aenon on the transmier.
16. Don’t stand behind objects which could prevent you from quickly going up to the
model.
17. Watch closely the direcon and height of the flight; always compensate for any
deviaon from the intended direcon of flight by small and steady movement of the
transmier scks. The main error of beginning pilots is jerky movement of the scks in
extreme posions – this always leads to loss of control and to the model’s falling down.
18. Trim the model before each flight.
19. Never grab the model by rotor parts.
20. Always switch off the model’s power, even if the rotors have stopped automacally.
21. Never close and do not tape down the transmier emier.
22. Never tape onto the model addional parts or sckers.
23. Don’t let children start up the model without adult supervision.
24. Never start up the model if it has damaged parts.
25. Do not disassemble and do not make alteraons in the model’s construcon.

5
ENG

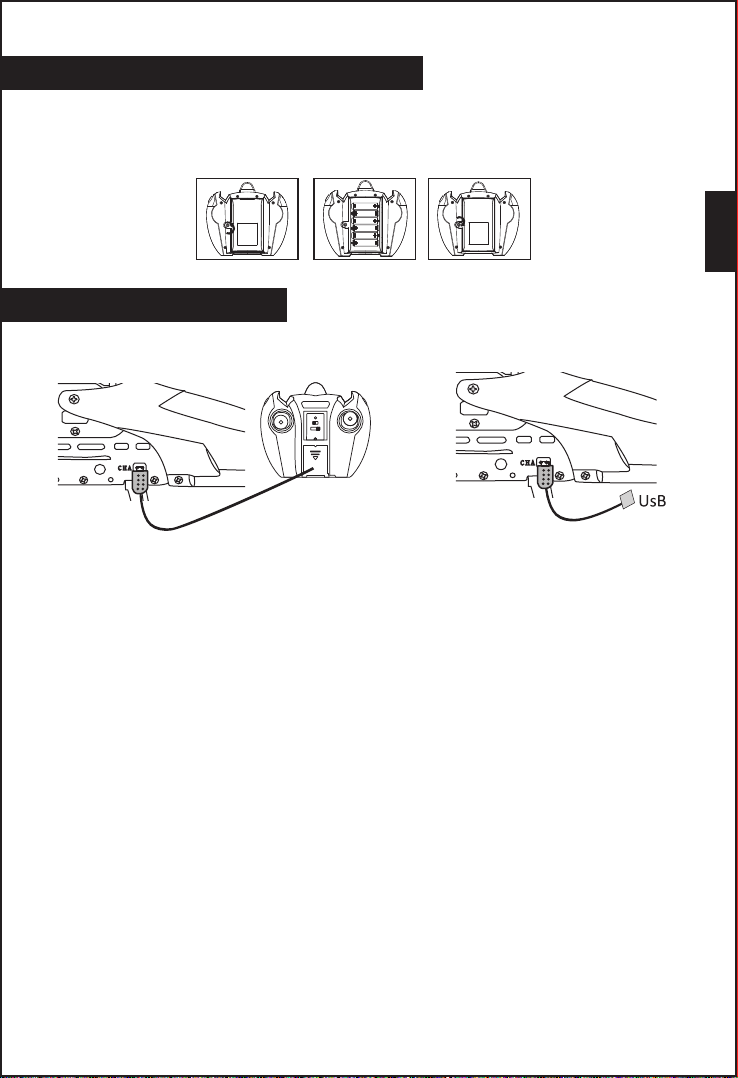

Installation of the transmitter batteries
Charging the helicopter
1. Open the lid of the baery compartment, put in place the б AA baeries
(not included in kit), being sure that the polarity is correctly aligned.
2. Close the lid of the baery compartment.
Turn the power supply switch of the helicopter to the OFF posion.
Charging method А: remove the charging cable from the transmier compartment and
connect it to the charging socket of the helicopter. The helicopter and transmier must be
switched off. Next turn on the transmier; now the green and red indicators of the
transmier will be illuminated. The charging me is 30 minutes. When the baery is fully
charged, the green light will turn off and the red indicator will flicker. Your helicopter is
now ready to fly.
Charging method В: connect the USB-charger cable to the USB-port of a computer. A red
light on the plug will switch on. Connect the cable with the helicopter’s charger socket;
now the light on the plug will switch off. The helicopter should be switched off. The
charging me is 30 minutes. When the baery is fully charged, the light on the socket will
again turn on. Your helicopter is ready to fly.
The model helicopter is equipped with an in-built lithium polymer baery. When using
it, you must observe the following safety rules:
1. Don’t let the baeries fall from heights.
2. Don’t expose the baeries to blows on hard surfaces.
3. Don’t throw the baeries into a fire or into water and store them in a dry place.
4. Use only the original charging device.
5. Don’t disassemble the baery.
6. Don’t leave the baery unsupervised when charging.
A. From the transmitter В. From a computer

6
ENG
Preparation for flight
Flight and manoeuvres
1. Charge the model and insert fresh
baeries in the transmier.
2. Turn on the power of the transmier.
3. Move the helicopter’s power switch to
the ON posion. The indicator on board
the helicopter should flicker brightly.
4. Place the helicopter on an even
surface in front of you.
5. Be sure that the distance between
you and the helicopter is around 2 metres.
6. Wait unl the indicator on the model
stops flickering. Now you can take off smoothly
by moving the gas sck upwards.

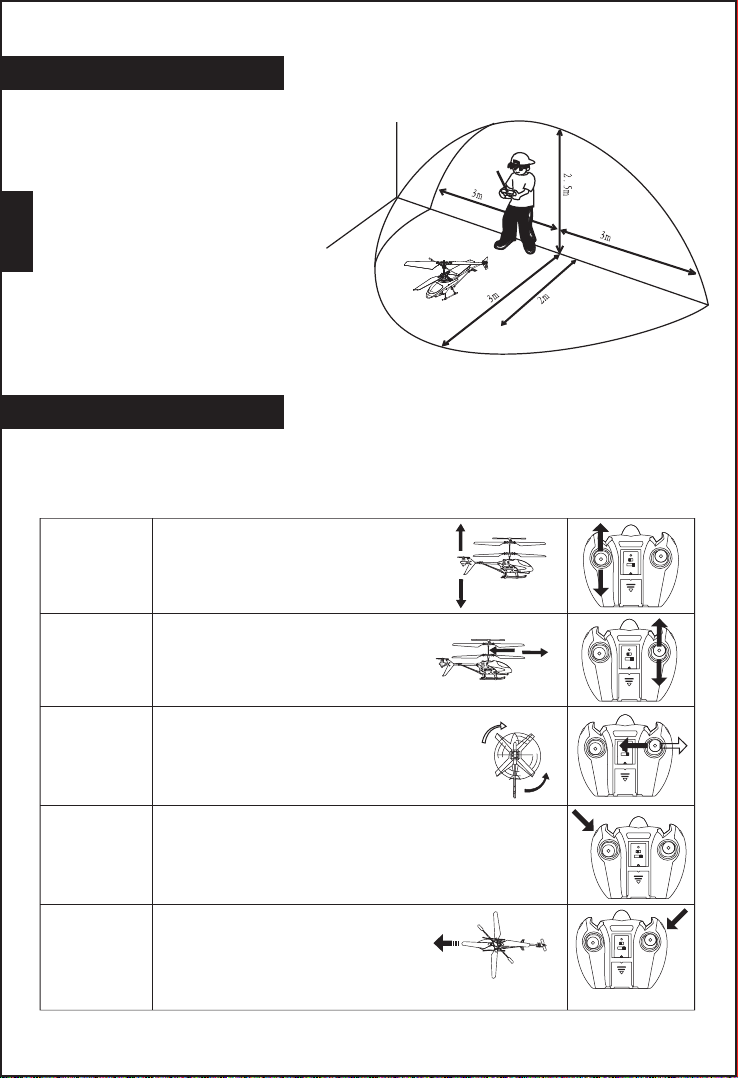

Up
Down
Forward
Back
Turn to the
right
Turn to the
le
Demo mode
Controlling
the
accelerator
Smoothly move the le sck upwards
(away from yourself)
Smoothly move the le sck back
(towards yourself)
Smoothly move the right sck forward
(away from yourself)
Smoothly move the right sck back
(towards yourself)
Smoothly move the right sck to the right.
Smoothly move the right sck to the le.
When you depress the demo flight buon,
the demo mode is switched on. You just have
to control the gas and the helicopter flies
automacally.
To switch the accelerator funcon on
or off, press the buon on the right
side of the transmier. In acceleraon
mode, the helicopter accelerates to
maximum speed.
Important: only small and smooth changes in the position of
the sticks ensure stable flight of the helicopter.

7
ENG
Flight practice
Important: if the helicopter is always rotating, please use
the trimmer to adjust the rudder.
If the helicopter rotates during flight, follow the instrucons below to stop the rotaon.
Adjust the trimmer unl the helicopter stops rotang.
Adjust the trimmer unl the helicopter stops rotang.

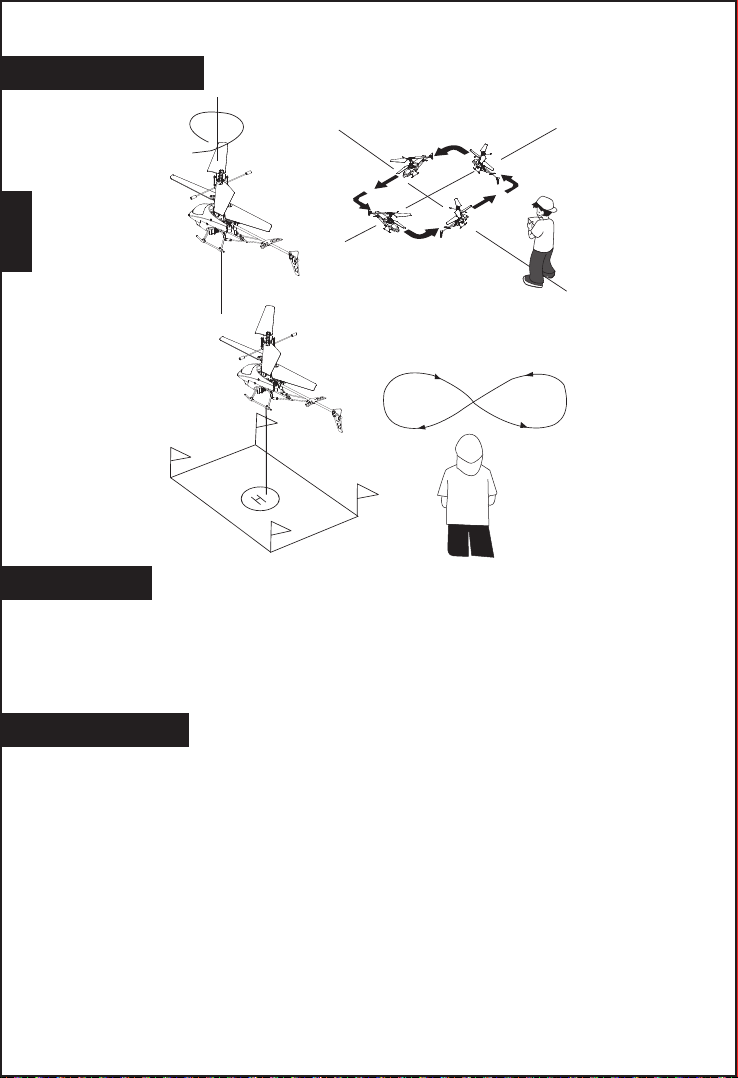

Hovering is when the helicopter maintains an unchanged posion in the air. This
manoeuvre must be mastered well.
Slowly raise the helicopter to a height of 30-40 cm. If the model is moving in one
direcon or another, carefully move the respecve control sck in the direcon opposite
to the direcon of the model so as to return the helicopter to the starng posion.
Draw a circle on the floor and try to keep the helicopter inside this circle. Once you
have mastered hovering in place, move on to execung figures. Begin by flying a square
route: a ‘box’. Then do a figure-eight as shown in the illustraons. As soon as you master
these manoeuvres, try to repeat them in the reverse direcon.

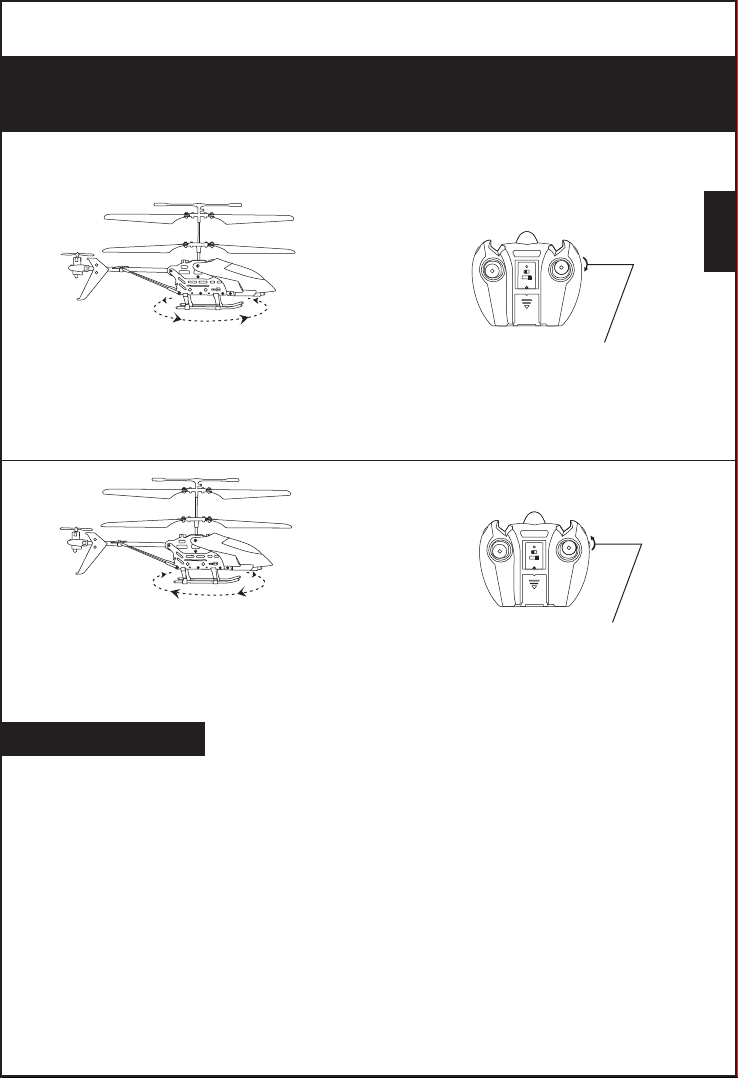

The helicopter rotates counter clockwise.
The helicopter rotates clockwise.
Turn the trimmer clockwise.
Turn the trimmer counter clockwise.

8
ENG
Flight practice
Landing
ATTENTION!
Perform hovering, then smoothly reduce the rotaon of the rotors. The model will
begin to descend. Don’t cut the rotaons too sharply, because if the rotors stop the model
will inevitably fall to the ground. This can result in damage to the model.
If the helicopter baery is discharged or the helicopter is used for a long me, the
power can automacally cut off. When this happens, the indicator on board the helicop-
ter twinkles and the helicopter is inacve. This is a normal occurrence with this model.
In case of automac power cut-off due to lengthy use of the helicopter, move the gas
sck to the minimum posion, switch off the helicopter’s power, charge the on-board
baery and then switch on again: your helicopter will again be ready to fly. Aenon! If
the gas sck is not in the minimum posion, then the helicopter will immediately take off.
The flickering red indicator on the helicopter’s control board tells you the transmier
baeries are low. Change the baeries and resume flying.

9
ENG
Possible failures and methods for correcting them
The manufacturer reserves the right to change the instrucons, the kit elements and the operang
specificaons without advance warning. Depending on a specific shipment, items may differ
slightly from what is described in the instrucons.
Problem
Transmier
indicator
is not
illuminated
Model does
not react
to the
transmier
signal
Model does
not gain
altude
Possible cause
Power switch is in the OFF posion.
Baeries have been inserted without
aenon paid to the polarity.
Baeries are insufficiently charged.
Infrared light beam from the
transmier is not reaching the
model’s receiver.
Powerful light sources, sources of
infrared radiaon and sunlight impair
the quality of the IR signal
Rotaon speed of the rotors is
not sufficient.
Model is not sufficiently charged.
Soluon
Put the power switch in the
ON posion.
Pay aenon to polarity when
you reinsert the baeries.
Replace or charge the baeries.
Reduce the distance between
the model and the transmier,
be certain that there is no
interference disturbing the signal.
Check to see there is no
interference or choose other
premises for the flights.
Increase the rotor rotaon by
smoothly moving the gas sck.
Fully charge the model’s baery
in accordance with the
instrucons.

10
DE
Länge: 230 mm
Breite: 85 mm
Höhe: 95 mm
Hauptrotor: 190 mm
Gewicht: 38 g
Batterien: LiPo 3,7V 160mAh
Batterie in der Fernbedienung : 6 Batterien AA 1,5V (nicht inbeg-
riffen)
Ladezeit: 30 min
Flugzeit: ca. 6-8 min
Reichweite: bis zu 10 m
Bedienungsanleitung
Bitte unbedingt vor Gebrauch lesen. Modell wie in der Bedien-
ungsanleitung beschrieben benutzen.
3-Kanal-Doppel-Rotor Hubschrauber mit IR-Steuerung.
Military Edition
- 3-Kanal-Steuerung
- Aufladen über USB
- Mit eingebautem Gyroskop
- Ausgezeichnete Flugstabilität und Manövrierfähigkeit
- Mit Ersatzblättern
Der Hubschrauber besitzt 3 Kanäle, er kann nach oben und unten, sowie nach
vorne und hinten fliegen. Zu dem ermöglicht ihm das Gyro sich mit höchster
Präzision um seine eigene Achse zu drehen.
Technische Daten des Hubschraubers:

11
DE
Im Set:
- Hubschrauber: 1Stk.;
- Fernsteuerung: 1Stk.;
- Bedienungsanleitung: 1Stk.;
- USB-Aufladekabel: 1Stk.;
- Ersatzrotorblätter: 2Stk.;
- Ersatz-Heckrotor: 1Stk.;
- Schraubenzieher: 1Stk.;
SPL 180
Three channel, dual propeller helicopter with infrared
controls. Military series.
User’s Manual
3-Kanal-Doppel-Rotor Hubschrauber mit IR-Steuerung.
Military Edition.
Bedienungsanleitung
Hélicoptère à double rotor et à trois canaux de
commande infrarouge. Série militaire.
Manuel d'utilisation
Elicottero comandato a infrarossi a tre canali con doppia
elica. Serie militare.
Manuale di istruzioni
Трехканальный двухвинтовой вертолет на ИК
управлении. Военная серия.
Руководство по эксплуатации
ENGDEFRITRUS
SPL-Technik
Modellaufbau
Sicherheits- und Gefahrenhinweise
Stabilisator
Hauptrotor
Hauptrotor
Heckrotor
Landegestell
An/Aus-Schalter
Akku
Aufladekabel
Batterieanzeige
Demo-Flug Knopf
Gashebel
Kanalwechsel
Infrarot-Empfänger
An/Aus
Akzelerator
Trimmer
Steuerknüppel für Hauptrotor
Aufladestatus
USB-Aufladekabel Bedienungsanleitung
1. Achten sie darauf, dass sie keine Baerien mit einer Ladung von weniger als 1,5 V
benutzen, da sich sonst die Leistungsfähigkeit des Produktes verringert.
2. Setzen sie das Modell niemals Feuchgkeit aus, es könnte die Elektronik zerstören.
3. Testen sie vor jedem Flug die Reichweite des Geräts. Stellen sie sicher, dass der Akku
aufgeladen ist und in der Fernbedienung neue Baerien vorhanden sind.
4. Bei der Säuberung des Hubschraubers keine Putzmiel benutzen, das könnte zur
Beschädigung der Plaskdetails am Modell führen.

12
DE
Sicherheits- und Gefahrenhinweise
Hinweise zu den Batterien
1. Baerie des Hubschraubers (angebracht an Bord des Modells)- 3,7V 160 mAh.
2. Baerie in der Fernbedienung : 6 Baerien AA 1,5V (nicht inbegriffen)
5. Es wird geraten, den Hubschrauber in einem großen geschlossenen Raum zu
benutzen. Das Modell ist nicht für Flüge im Freien gedacht.
6. Achtung! Den Hubschrauber keinesfalls dann fliegen lassen, wenn sich Person, vor
allem Kinder, in seiner Reichweite aualten und wenn sich in einem 15m Radius Gegen-
stände befinden die dem Flug hindern könnten.
7. Lassen sie den Hubschrauber nicht so weit von sich weg fliegen. Je weiter weg er ist,
desto schwieriger ist es seine Flugbahn einzuschätzen und zu kontrollieren.
8. Die Fernbedienung immer geradeaus auf den Hubschrauber zeigen, damit das Signal
am stärksten ist.
9. Achten sie darauf, dass mögliche Belichtung, ob künstliches oder natürliches Licht, auf
den Infrarot Empfang im Hubschrauber Einfluss nehmen können. Versuchen sie während
des Fluges stark belichtete Punkte zu meiden.
10. Bei Anfängern empfehlen wir die ersten Flüge auf einer niedrigen Höhe abzuhalten,
da sich durch einfache Gasredukon das Unfallrisiko stark verringert.
11. Im Fall eines Unfalls das Gerät sofort abschalten! Gerät nie anschalten wenn die
Funkonen des Rotors (stecken gebliebene Gegenstände etc.) beeinträchgt sind.
12. Minimalgröße für einen geeigneten Flugraum 5x5x3m.
13. Starten sie ihren Hubschrauber von einer glaen Oberfläche, in dem sie langsam die
Rotorumdrehungen erhöhen.
14. Nie den Hubschrauber mit sich drehenden Rotor auf der Höhe des Gesichts halten.
15. Behalten sie stets den Hubschrauber im Auge und konzentrieren sie sich nicht auf die
Fernbedienung.
16. Stehen sie nicht hinter Gegenständen, welche sie daran hindern könnten schnell zum
Hubschrauber zu gelangen.
17. Achten sie auf Richtung und Höhe des Fluges. Ein häufiger Anfängerfehler ist die zu
ruckarge Steuerung der Fernbedienung.
18. Überprüfen sie das Modell vor jedem Flug.
19. Fassen sie das Modell nie am Rotor an.
20. Schalten sie den Hubschrauber immer aus, auch wenn der Rotor sich nicht mehr
dreht.
21. Verschließen oder Verkleben sie niemals den Infrarotsender an der Fernbedienung.
22. Kleben sie nie zusätzliche Details oder Scker auf den Hubschrauber.
23. Erlauben sie Kindern niemals den Hubschrauber ohne Aufsicht von Erwachsenen zu
benutzen.
24. Benutzen sie den Hubschrauber nicht wenn Teile beschädigt sind.
25. Verändern sie in keinster Weise die Grundkonstrukon des Modells.

13
DE
Einlegen der Batterien
Laden des Hubschraubers
1. Lösen sie die Schraube der Abdeckung und öffnen sie das Baeriefach. Legen sie 6
„AA“ Baerien (nicht inbegriffen) in das Baeriefach ein. Achten sie auf die Polarität.
2. Schließen sie das Baeriefach und ziehen sie die Schraube der Abdeckung fest.
Schalten sie den Hubschrauber aus.
Möglichkeit A: Ziehen sie die Abdeckung an der Fernbedienung aus und nehmen
sie das Ladekabel heraus. Verbinden sie das Ladekabel mit der Ladebuchse des Hubschrau-
bers. Beide Geräte müssen dabei ausgeschaltet sein. Jetzt schalten sie die Fernbedienung
an. Während des Ladevorgangs leuchtet die Ladeanzeige rot. Wenn der Ladevorgang
abgeschlossen ist, erlischt die Ladeanzeige. Ihr Hubschrauber ist bereit zum Flug!
Möglichkeit B: Verbinden sie das USB-Ladekabel mit dem USB-Port ihres Computers. Der
Stecker sollte rot aufleuchten. Nun verbinden sie das Kabel mit dem dazugehörigen
Eingang am Hubschrauber, wobei die Beleuchtung wieder erlöschen sollte. Dabei sollte
der Hubschrauber ausgeschaltet sein. Die Ladezeit beträgt ungefähr 30 Minuten. Wenn die
Baerie wieder aufgeladen ist leuchtet der Stecker erneut rot auf. Ihr Hubschrauber ist
bereit zum Flug!
Der Hubschrauber ist mit einem Li-Po Akku ausgestaet, bei dessen Gebrauch auf
folgendes geachtet werden muss:
1. Lassen sie die Baerien nicht fallen.
2. Schützen sie die Baerien vor mechanischer Belastung (Biegen, Drücken, Werfen...)
3. Setzen sie die Baerien keinem Wasser oder Feuer aus und bewahren sie sie an
einem trockenen Ort auf.
4. Benutzen sie nur Originalteile.
5. Akkus keinesfalls öffnen oder aufschneiden.
6. Die Baerien während der Ladezeit keinesfalls unbeaufsichgt lassen.
A. von der Fernbedienung B. vom Computer

14
DE
Vor dem Start
Steuerung des Hubschraubers
1. Laden sie den Hubschrauber auf und
staen sie die Fernbedienung mit neuen
Baerien aus.
2. Schalten sie die Fernbedienung an.
3. Schalten sie den Hubschrauber ein.
Das Licht des Hubschraubers leuchtet.
4. Platzieren sie den Hubschrauber
mit der Nase von ihnen weggerichtet auf
den Boden.
5. Versichern sie sich, dass zwischen ihnen
und dem Hubschrauber ein
Sicherheitsabstand von 2-x m vorhanden ist.
6. Führen sie den Gashebel auf ihrer Fernbedienung san nach vorn - der Hubschrauber
fliegt!
Rauf
Runter
Vorwärts
Rückwärts
Drehung
Rechts
Drehung
Links
Demo-Modus
Bedienung
des
Akzelerators
Den Gashebel langsam nach vorn
schieben, um den Hubschrauber
aufsteigen zu lassen.
Den Gashebel langsam zurückziehen,
um den Hubschrauber sinken zu lassen.
Den Steuerungshebel nach vorne
schieben.
Den Steuerungshebel zurückziehen.
Steuerungshebel leicht nach rechts
bewegen.
Steuerungshebel leicht nach links bewegen.
Wenn sie den Demo-Modus-Knopf betägen
wird dieser akviert. Dabei müssen sie nur
den Gasschalter bedienen und der
Hubschrauber fliegt automasch.
Um die Akzelerator Funkon ein oder auszus-
chalten, drücken sie den Knopf
auf der rechten Seite der Fernbedienung.
Durch die Akzelerator Funkon erreicht ihr
Hubschrauber seine maximale Geschwindigkeit.
Achtung: nur kurze und flüssige Bewegungen des Gashebels
ermöglichen einen stabilen Flug

15
DE
Flug
Wichtig: Wenn sich der Hubschrauber unaufhörlich dreht, benutzen
Sie bitte den Trimmer, um die Flugroute auszugleichen.
Wenn der Hubschrauber sich im Uhrzeigersinn dreht, folgen Sie bie der folgenden
Anleitung, um seine Flugroute auszugleichen.
Der Ausgleich durch die Bewegung des Scks wird so lange durchgeführt, bis sich die
Fluglage des Hubschraubers stabilisiert hat.
Der Ausgleich durch die Bewegung des Scks wird so lange durchgeführt, bis sich die
Fluglage des Hubschraubers stabilisiert hat.
Das Hängen in der Lu ist eins der ersten Manöver die sie erlernen sollten.
Lassen sie den Hubschrauber langsam auf eine Höhe von ca. 30-40 cm steigen.
Wenn das Modell sich in eine besmmte Richtung bewegt, betägen sie vorsichg
den entsprechenden Hebel auf der Fernbedienung um den Hubschrauber in seine
anfängliche Posion zurückzuführen.
Malen sie auf dem Boden einen Kreis auf und versuchen sie den fliegenden Hubschrau-
ber genau darüber zu halten. Wenn sie dies Technik ausreichend beherrschen können sie
damit anfangen weitere Figuren zu proben. Zum Beispiel können sie nun versuchen
den Hubschrauber einem rechteckigen Streckenverlauf folgen zu lassen. Probieren sie
danach die „8“, wie auf den folgenden Bildern dargestellt. Wenn sie diese Manöver
beherrschen versuchen sie, diese auch mal rückwärts zu fliegen.
Der Hubschrauber dreht sich gegen
den Uhrzeigersinn.
Der Hubschrauber dreht sich
im Uhrzeigersinn.
Drehen Sie den Sck im
Uhrzeigersinn.
Drehen Sie den Sck gegen den
Uhrzeigersinn.

16
DE
Flug
Landung
ACHTUNG!
Lassen sie den Hubschrauber in der Lu hängen, dann verringern sie langsam die
Rotorumdrehungen. Das Modell wird sinken. Achten sie darauf nicht zu ruckarg den
Gashebel zu betägen, da so ein möglicher Sturz vorkommen kann. Dies kann dann zur
Beschädigung des Hubschraubers führen.
Wenn die Akkulaufzeit des Hubschraubers sich dem Ende neigt oder der Hubschrauber
schon länger in Betrieb ist, kann es dazu kommen, dass das Modell automasch ausge-
schaltet wird. Dabei leuchtet das Lämpchen an Bord des Hubschraubers und er ist nicht
mehr flugfähig. Dies ist normal für dieses Modell.
Im Falle so einer automaschen Deakvierung führen sie den Gashebel auf das
Minimum, schalten sie den Hubschrauber aus und wieder an - und er sollte voll funkons-
bereit sein. Achtung! Wenn der Gashebel sich nicht auf dem Minimum befindet, steigt der
Hubschrauber nach der Reakvierung sofort in die Lu.
Wenn die automasche Deakvierung vollzogen wurde, weil der Hubschrauber-Akku zu
schwach ist, muss man diesen nochmals aufladen.

17
DE
Fehlerbehebung
Der Hersteller beansprucht für sich das Recht, das Design, die Konstrukon, sowie Flugsteuerung
und Produknhalt zu verändern.
Symptom
Die
Fernbedie-
nung
leuchtet
nicht auf
Der Hub-
schrauber
reagiert
nicht
Der Hub-
schrauber
steigt
nicht hoch
Grund
Die Fernbedienung ist auf „OFF“
geschaltet.
Beim Einsetzen der Baerien wurde
nicht auf die Polarität geachtet.
Die Baerien sind nicht zureichend
aufgeladen.
Das Modell ist zu weit weg von
der Fernbedienung.
Wird vom starken Licht oder einem
anderen Infrarotsignal in der Nähe
beeinflusst.
Die Geschwindigkeit der
Rotorbewegungen ist nicht
ausreichend.
Das Modell ist nicht ausreichend
aufgeladen.
Lösung
Schalter auf der Fernbedienung
auf „ON“ setzen.
Baerien so wechseln, dass die
Polarität eingehalten wird.
Neue Baerien einsetzen oder
die bereits vorhandenen
aufladen.
Verringern sie den Abstand
zwischen dem Hubschrauber und
der Fernbedienung, versichern
sie sich das keine Mängel
vorliegen.
Versichern sie sich das keine
Mängel am Modell vorliegen
oder suchen sie sich einen
anderen Platzzum Fliegen.
Verändern sie die Rotor-
bewegungen in dem sie den
Gashebel vorsichg betägen.
Laden sie den Akku des Hub-
schraubers, wie schon
beschrieben, auf.

FR
18
Longueur: 230 mm
Largeur: 85 mm
Hauteur: 95 mm
Diamètre du rotor principal: 190 mm
Poids: 38 g
Batterie de l’hélicoptère: LiPo 160mAh 3,7V
Piles de l’émetteur: 6AAx1,5V (non fournies)
Temps de charge: 30 minutes.
Durée du vol: 6-8 minutes.
Portée de la télécommande: jusqu’à 10 mètres.
Manuel d'utilisation
Veuillez lire les instructions avant d'utiliser le modèle. Utilisez
le modèle selon ce guide de l’utilisateur.
Hélicoptère à double rotor et à trois canaux de commande
infrarouge. Série militaire
- 3 canaux de commande
- Chargeable via USB
- Gyroscope intégré
- Une stabilité excellente et une maniabilité étonnante
- Modèle pour usage intérieur
- Pales de rechange fournies
L'hélicoptère dispose de trois canaux de contrôle, il peut monter, descendre,
reculer et avancer. Le gyroscope peut tourner autour de son axe avec une
grande précision.
Les principaux paramètres techniques de l'hélicoptère:

FR
19
Contenu de la boite:
- Hélicoptère: 1 pièce.
- Emetteur avec fonction de charge: 1 pièce.
- Instructions: 1 pièce.
- Câble de charge USB: 1 pièce.
- Pales de rechange: 2 pièces;
- Hélice arrière de change: 1 pièce;
- Tournevis: 1 pièce;
SPL 180
Three channel, dual propeller helicopter with infrared
controls. Military series.
User’s Manual
3-Kanal-Doppel-Rotor Hubschrauber mit IR-Steuerung.
Military Edition.
Bedienungsanleitung
Hélicoptère à double rotor et à trois canaux de
commande infrarouge. Série militaire.
Manuel d'utilisation
Elicottero comandato a infrarossi a tre canali con doppia
elica. Serie militare.
Manuale di istruzioni
Трехканальный двухвинтовой вертолет на ИК
управлении. Военная серия.
Руководство по эксплуатации
ENGDEFRITRUS
SPL-Technik
Composants
Consignes de sécurité
Balance
Rotor principal
Rotor principal
Rotor arrière
Châssis
Interrupteur de l'hélicoptère
Socle de charge
Câble de charge
Indicateur d'alimentation (LED)
Bouton du vol démonstratif
Gas stLevier de
commande des gazick
Commutateur des canaux
Récepteur infrarouge
Interrupteur
Accélérateur
Molette de réglage
(Trimmer)
Levier de commande
du rotor principal
Indicateur de charge
Câble de charge USB Instructions/Notice
1. Ulisez des baeries avec une tension supérieure à 1,5 V. les piles de mauvaise qualité
réduisent considérablement la portée du fonconnement de l'équipement.
2. Ne pas exposer le modèle et ses composants à l’humidité. Cela peut causer des
dommages du système électronique.
3. Vérifiez la portée du fonconnement de l'équipement Avant chaque vol. Assurez-vous
que la baerie est complètement chargée et des piles neuves sont installées dans
l'émeeur.
