Spypoint IR-6 User manual

Système de surveillance photographique
Digital Surveillance Camera
Fotografisches Überwachungs system
Modèle IR-6 / IR-6 model / Modell IR-6
Manuel de l’utilisateur / User’s manual /
Bedienungsanleitung
www.spypoint.com
P INTSPY
TM
INTPSPY

v.5

3
Français
Français

5
Français
Merci d’avoir choisi un excellent produit
SPYPOINT. Vous pouvez maintenant bénéficier d’un appareil
de surveillance photographique complet et facile d’utilisation.
Cet appareil de 6 MP a été conçu et développé par notre équipe
d’ingénieurs hautement qualifiés et permet la prise de photos et
de vidéos de jour et de nuit sans aucun flash.

6
SPÉCIFICATIONS
• Résolution photo 6 MP
• Résolution vidéo 640 x 480
• Format JPG/AVI
• Mémoire externe SD/SDHC jusqu’à 32 Go
• Exposition Automatique
• Visionnement Ordinateur / Télévision
• Sortie Télévision PAL/NTSC
• Distance Ajustable de 2 à 15 mètres
• Angle de détection 30 °
• Alimentation 6 piles de type AA ou
Adaptateur externe 12 volts ou
Bloc pile rechargeable au lithium
• Température de
fonctionnement
(-20 °C à + 50 °C)
(-4 °F à +122 °F)
• Température de
remisage
(-30 °C à + 75 °C)
(-22 °F à +167 °F)
• OS WIN 2000 / XP / VISTA/
WIN7 / Mac OS X
CONTENU DE L’EMBALLAGE
• SPYPOINT Modèle IR-6
• Courroie
• Câble USB
• Câble vidéo
• Manuel de l’utilisateur
Français

7
CArACTÉrISTIqUES PrINCIPALES
• Écran ACL permettant de voir la date, l’heure et le
nombre de photos.
• Sensibilité du détecteur réglable.
• Images en couleur de jour, noir et blanc de nuit.
• Mode Multi-Photos jusqu’à 4 photos par détection.
• Durée des séquences vidéo réglable de 10 à 90 secondes.
• Délai entre les détections réglable de 1 à 15 minutes.
• Photos et vidéos en mode infrarouge de nuit avec 46 DEL.
• Partie interne amovible facilitant la manipulation.
• Boîtier résistant à l’eau.
• Date, heure, température et phase de la lune imprimées
sur chaque photo.
• Alimentation externe possible avec source DC 12 volts.
• Possibilité de recharger le bloc pile au lithium LIT-C-8
(en option) à l’aide d’un panneau solaire SP-12V (en option).
ALIMENTATION
Ce modèle offre la possibilité d’utiliser une pile au lithium
rechargeable pouvant être rechargée à l’aide du panneau
solaire SP-12V (en option). Lors de l’installation de la pile au
lithium rechargeable, glisser le commutateur à l’intérieur du
compartiment vers le haut pour activer le système de recharge
avec le panneau solaire. Pour toutes les autres utilisations,
placer le commutateur vers le bas.
Piles alcalines
Le système requiert l’utilisation de 6 piles AA (1.5V). L’emploi
de piles alcalines est fortement recommandé. À noter que la
tension des piles AA rechargeables (1.2V) est insuffisante
pour alimenter votre caméra Spypoint. Insérer les piles dans
le sens indiqué au fond du compartiment. La polarité des piles
doit être respectée. Lors de l’insertion de piles alcalines, le
commutateur à l’intérieur du compartiment des piles doit être
placé à « Alkaline ». Le niveau des piles est indiqué sur l’écran
ACL. Lorsque les piles sont à ½ pleines, l’appareil continue de
prendre des photos, mais nous suggérons fortement de changer
les piles avant qu’elles ne soient vides. (Voir figure plus bas)
Français

8
Bloc pile lithium avec chargeur
La caméra SPYPOINT IR-6 peut être alimentée au moyen d’un
bloc pile au lithium rechargeable LIT-C-8 (vendu séparément).
Ce type de pile est moins affecté par le froid et offre un
rendement jusqu’à 3 fois supérieur aux piles alcalines. Lors de
l’insertion du bloc pile lithium, le commutateur à l’intérieur du
compartiment des piles doit être placé à « Rechargeable ».
Un panneau solaire SP-12V (vendu séparément) peut recharger
le bloc pile au lithium en tout temps.
Alimentation 12 volts
La caméra SPYPOINT IR-6 peut aussi être alimentée au moyen
d’une source externe de 12 volts. Lors d’un branchement 12
volts, il est suggéré de retirer les piles alcalines pour éviter
une surcharge. Lors du branchement 12 volts, le commutateur
à l’intérieur du compartiment des piles peut être placé à
« Rechargeable » ou « Alkaline » sans aucun impact. Pour

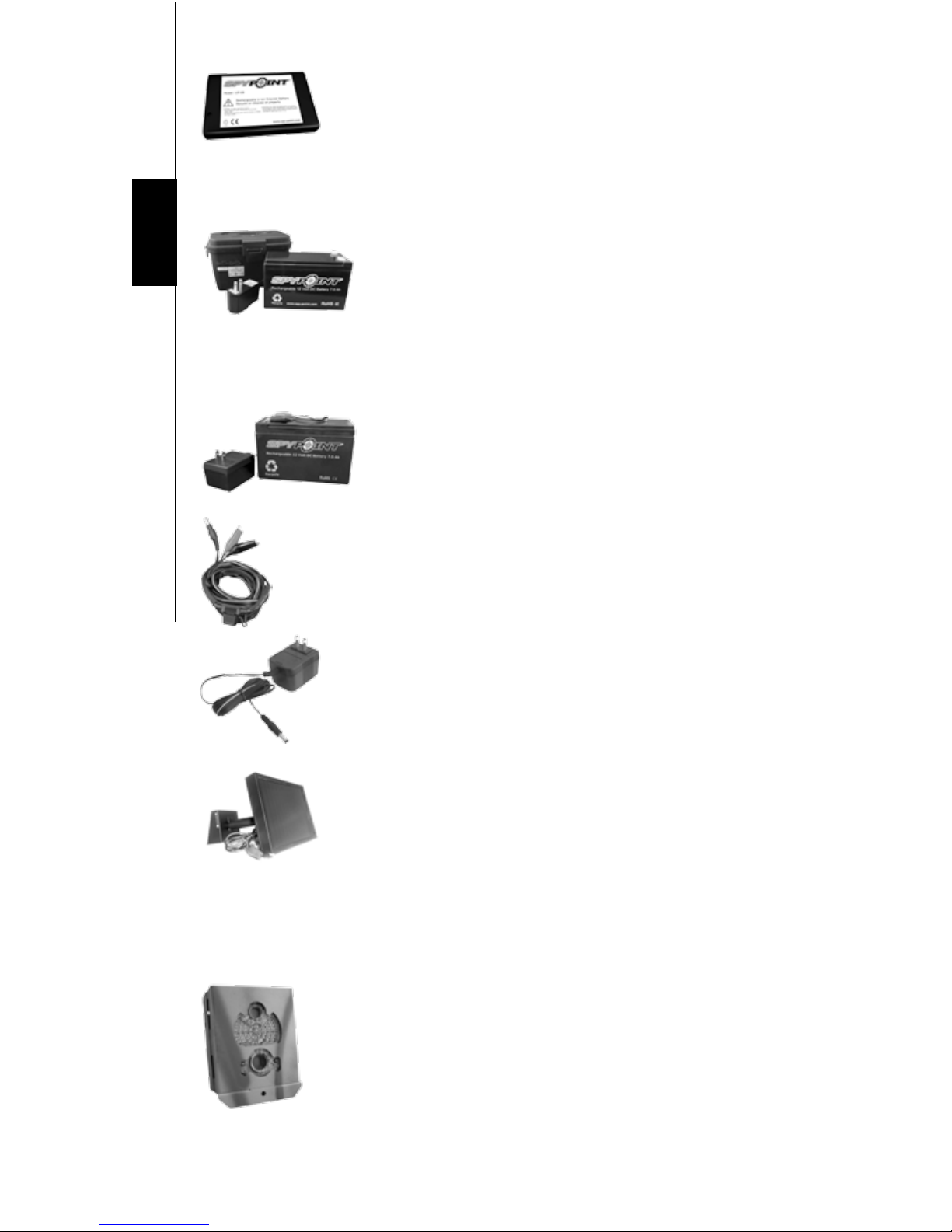

connaître les accessoires disponibles pour l’alimentation 12
volts, se référer à la section « OPTIONS DISPONIBLES ».
CArTE MÉMOIrE
L’utilisation d’une carte mémoire est nécessaire au
fonctionnement de la caméra SPYPOINT IR-6. Lorsque
l’appareil est à « ON » et qu’aucune carte mémoire n’est
utilisée, l’écran ACL affiche « CArd » pour signifier d’en
insérer une. La fente de carte SD de la caméra accepte les cartes
mémoire jusqu’à une capacité de 32 Go. Avant d’insérer ou
de retirer une carte mémoire, mettre l’appareil à « OFF » pour
éviter que les images présentes sur la carte soient supprimées
ou endommagées. Lorsque la carte mémoire est pleine, l’écran
affiche « FULL ». Voici un tableau de la quantité approximative
de photos pouvant être enregistrées avec différentes capacités
de cartes mémoire.
rÉSOLUTION 2.0 GO 4.0 GO 8.0 GO 32 GO
4 MP
5 MP
6 MP
8 MP
12 MP
1024
816
640
584
480
2048
1632
1280
1168
960
4096
3264
2560
2336
1920
16384
13056
10240
9344
7680
Français

9
En mode « PHOTO » ou « VIDEO », si la carte SD est
verrouillée, l’écran affiche « LOC » et la lumière à l’avant
clignote rapidement.
PrOGrAMMATION
Date, Heure, Température et Qualité des photos
Mettre la caméra à « OFF », positionner le commutateur
« MODE » à « SET/TEST » et remettre à « ON ». Appuyer sur
« MENU/OK ». Un « H » clignotera à l’écran indiquant que
la caméra est en Haute Résolution (6 MP). Utiliser la touche
« DOWN » si vous désirez réduire la résolution à « L »
(3 MP). Appuyer sur « MENU/OK » pour configurer la date et
l’heure. Utiliser les touches « UP » et « DOWN » pour modifier
le chiffre clignotant. Appuyer sur « MENU/OK » pour passer
à l’option suivante. Le « C » ou le « F » clignotant permet de
choisir l’affichage de la température en degrés Celsius (°C) ou
Fahrenheit (°F). Une fois terminé, appuyer sur « MENU/OK »
et remettre à « OFF » pour enregistrer les modifications.
MODE
Lorsque le mode « PHOTO » ou « VIDEO » est choisi, la
lumière de test sur le devant de l’appareil clignote durant 60
secondes pour permettre à l’utilisateur de quitter les lieux sans
être photographié ou filmé. Lorsque le mode « SET/TEST »
est sélectionné, aucune photo ou vidéo n’est enregistrée. Passer
devant l’appareil de façon perpendiculaire. Lorsque l’appareil
détecte un mouvement, la lumière de test clignote pour indiquer
que l’appareil aurait normalement enregistré une photo ou une
vidéo. Si le système ne détecte pas la présence, augmenter la
distance de détection à l’aide de la roulette « DISTANCE »
ou réaligner le système de façon différente. Lorsque vous
comprenez comment l’appareil réagit aux détections,
vous pouvez mieux ajuster la direction ou la hauteur de
l’installation. Le mode « VIEW » vous permet de visionner vos
photos ou vidéos sur un téléviseur.
DELAY
Permets de choisir l’intervalle de temps avant que la caméra
n’enregistre une autre photo ou vidéo. Cette option prévient la
prise d’un trop grand nombre de photos ou de vidéos.
Français

10
MULTI-SHOT
Permets de prendre jusqu’à 4 photos consécutives à chaque
détection, avec un délai de 10 secondes entre chaque photo.
Cette option permet d’obtenir jusqu’à 4 photos sous différents
angles lorsque la caméra est programmée en mode « PHOTO ».
VIDEO LENGTH
Permets de configurer la durée d’enregistrement des séquences
vidéo lorsque la caméra est programmée en mode « VIDEO ».
DISTANCE
La roulette « DISTANCE » (placée sur le côté de la caméra)
permet de régler la sensibilité du détecteur. La caméra est
munie d’un détecteur sensible à l’infrarouge. Le système
détecte seulement une source de chaleur en mouvement. Plus
la masse de chaleur est grande, plus le système est sensible.
La distance de détection varie de 2 à 15 mètres. Tourner la
roulette vers le haut pour augmenter la sensibilité. La meilleure
façon de configurer la distance est de mettre l’appareil en mode
« SET/TEST » (voir plus haut). Faire en sorte d’avoir le moins
d’objets possible devant la caméra lors du positionnement de
cette dernière. Ceci évite qu’elle se déclenche lorsque le soleil
pointe en sa direction au même moment qu’un objet est en
mouvement devant l’appareil (par exemple: une branche).
TrANSFErT VErS L’OrDINATEUr
Pour transférer ou visionner les photos ou les vidéos à un
ordinateur, mettre la caméra à « OFF » et connecter le câble USB
(fourni) de la caméra à l’ordinateur. L’ordinateur reconnaîtra la
caméra et installera le logiciel de lui-même. Cliquer sur « Poste
de travail » et choisir « Disque amovible ». Cliquer ensuite sur
« DCIM » et « 100DSCIM » pour y retrouver les photos et les
vidéos emmagasinées.
Une autre façon de procéder est de retirer la carte mémoire
(vendue séparément) de la caméra et de l’insérer dans la fente
SD de l’ordinateur. Si aucune fente SD n’est présente sur
l’ordinateur, utiliser un lecteur de cartes mémoire RD25-1
(vendu séparément).
Français

11
TÉLÉVISION (« TV OUT »)
Permets de visionner les photos et les vidéos directement sur
un téléviseur. Mettre votre système à « OFF » et sélectionner
le mode « VIEW ». Connecter l’extrémité jaune du câble à la
prise « VIDEO IN » du téléviseur et l’autre extrémité à la prise
« TV OUT » de la caméra. Mettre le système à « ON ». Vous
verrez apparaître la dernière photo ou vidéo enregistrée. Pour
changer les photos ou les vidéos, utiliser les touches « UP » et
« DOWN ». Lorsque vous appuyez sur « MENU/OK », voici
les différentes options disponibles:
Date et heure: Permets de visualiser la date et l’heure
imprimées sur la photo.
Effacer: Permets d’effacer la photo ou la vidéo
affichée à l’écran.
Effacer tout: Permets d’effacer toutes les photos et
toutes les vidéos enregistrées qui n’ont
pas été protégées.
Formater: Permets d’effacer tout le contenu de la
mémoire, incluant les fichiers protégés.
Protéger: Permets de protéger une photo ou une
vidéo pour éviter qu’elle ne soit effacée
en sélectionnant « Effacer tout ».
Langue: Permets de modifier la langue d’affichage.
Sortie: Permets de quitter le menu.
Pleine lune:
Nouvelle lune:
Premier quart:
Dernier quart:
Français

12
DÉPANNAGE
Aucune personne ou aucun animal sur les images
1. Vérifier si l’appareil est pointé vers le lever ou le
coucher du soleil, ce qui peut faire déclencher
l’appareil.
2. La nuit, le détecteur de mouvement peut détecter au-
delà de la portée des DEL infrarouges. Réduire la
sensibilité avec la roulette « DISTANCE ».
3. Les petits animaux peuvent faire déclencher l’unité.
Réduire la distance et/ou augmenter la hauteur de
la caméra.
4. Le détecteur de mouvement peut détecter les
animaux à travers le feuillage.
5. Si la personne ou l’animal se déplace rapidement,
il peut sortir du champ de vision de la caméra avant
que la photo ne soit prise. Déplacer l’appareil vers
l’arrière ou le réorienter.
6. S’assurer que l’arbre sur lequel est installée la
caméra est stable et sans mouvement.
La lumière rouge clignote devant l’appareil
1. Vérifier si l’appareil est configuré en mode
« SET/TEST ».
2. L’appareil est peut-être en mode « PHOTO » ou
« VIDEO » et la lumière de test clignote durant 60
secondes pour permettre à l’utilisateur de quitter les
lieux sans être photographié ou filmé.
Français

13
OPTIONS DISPONIBLES
Pour connaître et avoir plus d’informations sur les options
disponibles, visiter www.spypoint.com. Voici les principales
options disponibles pour la caméra SPYPOINT IR-6:
Carte Mémoire SD, SD-4GB
Carte mémoire permettant d’enregistrer
des photos ou des vidéos.
Lecteur de cartes portatif, RD25-1
Lecteur permettant le branchement d’une
carte mémoire directement à l’ordinateur,
sans déplacer la caméra SPYPOINT.
Compatible avec 25 types de cartes
différentes incluant les cartes SD.
Lecteur de photos, PV-2.4
Caméra numérique 10 MP. Lecteur de
photos compatible avec carte SD. Écran
de 2.4", mémoire interne 1Go, MP3,
radio, écouteurs, pochette de transport
en cuir, pile rechargeable au lithium,
chargeur et câble USB inclus.
Lecteur de photos et vidéos, PV-9
Lecteur de photos et vidéos. Écran de
visionnement de 2.5".
Bloc pile lithium rechargeable avec
chargeur, LIT-C-8
Bloc pile lithium rechargeable permettant
d’alimenter l’appareil, en remplacement
de piles alcalines. Ce type de pile est
moins influencé par les variations de
température. La capacité de la pile au
lithium atteint jusqu’à 3 fois la capacité
des piles alcalines.
Français

14
Pile lithium supplémentaire, LIT-09
Pile permettant d’avoir en sa possession,
une pile de rechange en tout temps en
combinaison de l’achat de l’ensemble
LIT-C-8.
Boîtier d’alimentation 12 volts,
KIT-12V
Boîtier d’alimentation 12 volts résistant à
l’eau. Inclus une pile 12 volts, un chargeur,
un câble d’alimentation de 12 pieds et une
courroie de transport.
Pile 12 volts rechargeable et chargeur,
BATT-12V
Pile de 12 volts rechargeable permettant
d’alimenter la caméra.
Câble 12 volts, CB-12FT
Câble de 12 pieds permettant de brancher
l’appareil à une pile 12 volts.
Adapteur 12 volts, AD-12V
Adapteur 12 volts pour prise murale,
compatible avec toutes caméras Spypoint.
Panneau solaire 12 volts, SP-12V
Panneau solaire avec fixation en
aluminium pouvant recharger directement
dans la caméra la pile lithium. Tous
les types de piles 12 volts, incluant le
boîtier d’alimentation KIT-12V (vendu
séparément), peuvent aussi être rechargés
par le panneau solaire.
Boîtier de sécurité en métal, SB-91
Boîtier permettant de sécuriser la caméra
contre le vol. De plus, il la protège des
bris pouvant être engendrés par les ours ou
autres animaux.
Français

15
Support pour caméras, MA-360
Support ajustable pour caméras,
compatible avec fixations pour trépied
standard de 1/4-20".
Cadenas, CL-6FT
Cadenas d’une longueur de 6 pieds
réduisant les risques de vol de la
caméra.
Français

16
GArANTIE LIMITÉE
Le système SPYPOINT IR-6, conçu par GG Telecom, est
couvert d’une garantie d’un (1) an incluant les pièces et la main
d’œuvre à compter de la date d’achat. Le coupon de caisse
est la preuve d’achat et devra être présenté si la garantie est
applicable.
La garantie ne couvre pas les produits de GG Telecom ayant
subi des abus, de la négligence, des accidents ou de mauvaises
utilisations ou entretiens. Toutes modifications ou utilisations
non conformes du produit affecteront son fonctionnement, ses
performances, sa durabilité et annuleront la garantie.
Français

17
SErVICE DE rÉPArATION
Les réparations pour bris ou défectuosités non couverts par la
garantie seront facturées à prix raisonnables. Pour le soutien
technique, s.v.p. écrire un courriel à [email protected].
Décrire le problème rencontré et indiquer un numéro de
téléphone pour vous rejoindre.
IMPORTANT: En aucune circonstance, GG Telecom
n’acceptera de réparation sans un numéro d’autorisation.
WWW.SPYPOINT.COM
Français

19
English
English
