SSP MJV430 User manual

GB Jig Saw Instruction Manual
F Scie sauteuse Manuel d’instructions
D Stichsäge Betriebsanleitung
I Seghetto alternativo Istruzioni per l’uso
NL Decoupeerzaag Gebruiksaanwijzing
E Sierra Caladora Manual de instrucciones
P Serra Tico-Tico Manual de instruções
DK Dekupørsav Brugsanvisning
GR Παλινδρομικ πρινι Οδηγίες χρήσεως
MJV430

2
12
34
56
78
6
5
11
10
11
9
6
5
7
8
4
5
6
23
1

3
910
11 12
13 14
15 16
6
5
16
15
15
14
6
5
11
12
13

4
17 18
19
19
20
15
17
16 15
18

5
ENGLISH (Original instructions)
Explanation of general view
1 Cutting action changing lever
2 Switch trigger
3 Lock button
4 Blade holder
5Bolt
6 Hex wrench
7 Roller
8Blade
9 Hook
10 Cutting line
11 Base
12 Edge
13 Graduation
14 Hose
15 Rip fence (Guide rule)
16 Fence guide
17 Threaded knob
18 Pin
19 Anti-splintering device
20 Protrusions
SPECIFICATION
• Due to our continuing programme of research and
development, the specifications herein are subject to
change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
ENE019-1
Intended use
The tool is intended for the sawing of wood, plastic and
metal materials. As a result of the extensive accessory
and saw blade program, the tool can be used for many
purposes and is very well suited for curved or circular
cuts.
ENF002-1
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated in accordance with European Standard
and can, therefore, also be used from sockets without
earth wire.
GEA010-1
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for future refer-
ence.
GEB016-3
JIG SAW SAFETY WARNINGS
1. Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring or its own
cord. Cutting accessory contacting a “live” wire may
make exposed metal parts of the power tool “live”
and could give the operator an electric shock.
2. Use clamps or another practical way to secure
and support the workpiece to a stable platform.
Holding the work by hand or against your body
leaves it unstable and may lead to loss of control.
3. Always use safety glasses or goggles. Ordinary
eye or sun glasses are NOT safety glasses.
4. Avoid cutting nails. Inspect workpiece for any
nails and remove them before operation.
5. Do not cut oversize workpiece.
6. Check for the proper clearance beyond the work-
piece before cutting so that the blade will not
strike the floor, workbench, etc.
7. Hold the tool firmly.
8. Make sure the blade is not contacting the work-
piece before the switch is turned on.
9. Keep hands away from moving parts.
10. Do not leave the tool running. Operate the tool
only when hand-held.
11. Always switch off and wait for the blade to come
to a complete stop before removing the blade
from the workpiece.
12. Do not touch the blade or the workpiece immedi-
ately after operation; they may be extremely hot
and could burn your skin.
13. Do not operate the tool at no-load unnecessarily.
14. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
Model MJV430
Length of stroke 18 mm
Blade type B type
Max. cutting capacities Wood 65 mm
Mild steel 6 mm
Strokes per minute (min–1) 0–3,100
Overall length 214 mm
Net weight 1.9 kg
Safety class /II

6
15. Always use the correct dust mask/respirator for
the material and application you are working
with.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this instruc-
tion manual may cause serious personal injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on the
tool.

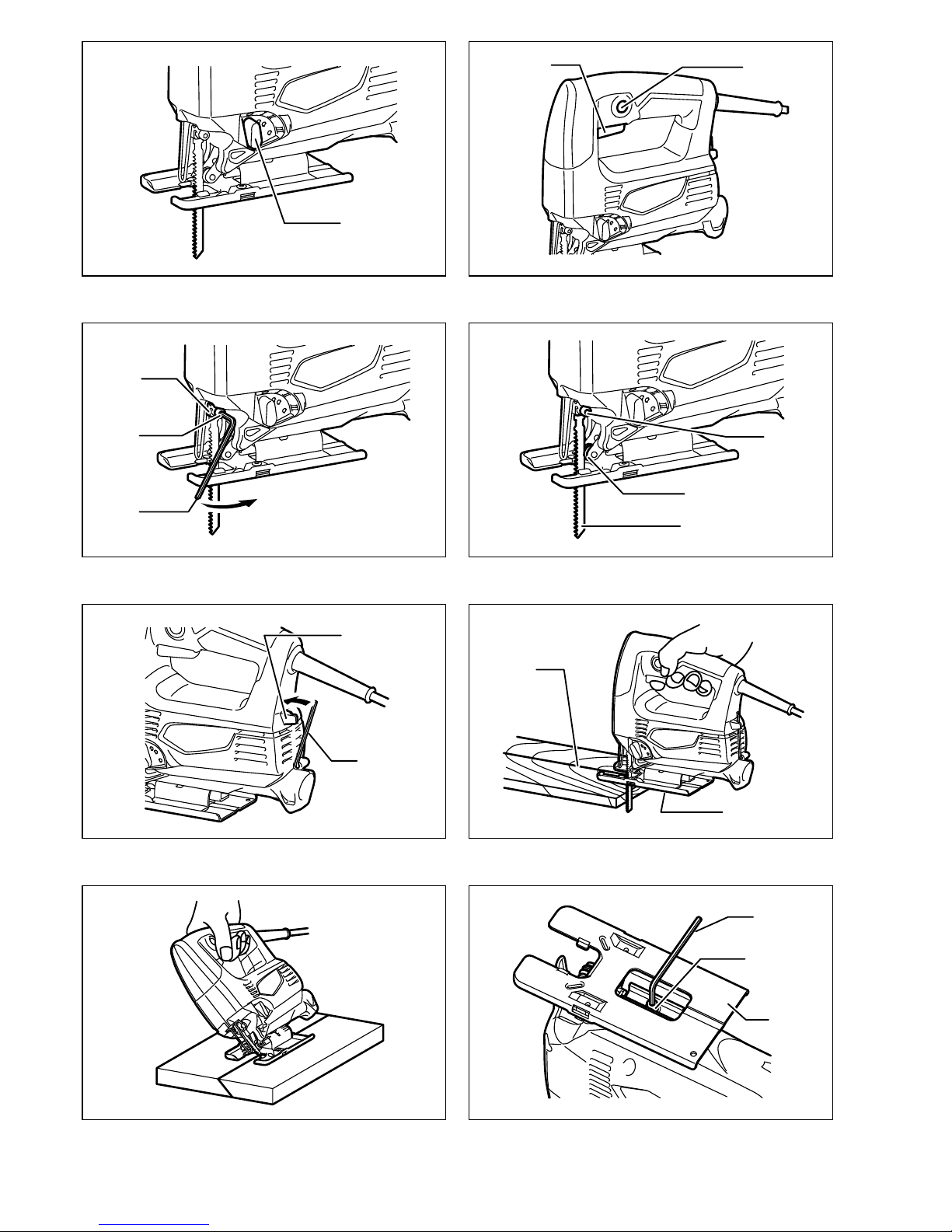

Selecting the cutting action (Fig. 1)
This tool can be operated with an orbital or a straight line
(up and down) cutting action. The orbital cutting action
thrusts the blade forward on the cutting stroke and
greatly increases cutting speed.
To change the cutting action, just turn the cutting action
changing lever to the desired cutting action position.
Refer to the table to select the appropriate cutting action.
Switch action (Fig. 2)
CAUTION:
• Before plugging in the tool, always check to see that
the switch trigger actuates properly and returns to the
“OFF” position when released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
For continuous operation, pull the switch trigger and push
in the lock button and then release the switch trigger.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing or removing saw blade (Fig. 3 & 4)
CAUTION:
• Always clean out all chips or foreign matter adhering to
the blade and/or blade holder. Failure to do so may
cause insufficient tightening of the blade, resulting in a
serious personal injury.
• Do not touch the blade or the workpiece immediately
after operation; they may be extremely hot and could
burn your skin.
• Always secure the blade firmly. Insufficient tightening of
the blade may cause blade breakage or serious per-
sonal injury.
• Use only B type blades. Using blades other than B type
blades causes insufficient tightening of the blade,
resulting in a serious personal injury.
To install the blade, loosen the bolt counterclockwise on
the blade holder with the hex wrench.
With the blade teeth facing forward, insert the blade into
the blade holder as far as it will go. Make sure that the
back edge of the blade fits into the roller. Then tighten the
bolt clockwise to secure the blade.
To remove the blade, follow the installation procedure in
reverse.
NOTE:
• Occasionally lubricate the roller.
Hex wrench storage (Fig. 5)
When not in use, store the hex wrench as shown in the
figure to keep it from being lost.
OPERATION
CAUTION:
• Always hold the base flush with the workpiece. Failure
to do so may cause blade breakage, resulting in a seri-
ous injury.
• Advance the tool very slowly when cutting curves or
scrolling. Forcing the tool may cause a slanted cutting
surface and blade breakage.
Turn the tool on without the blade making any contact
and wait until the blade attains full speed. Then rest the
base flat on the workpiece and gently move the tool for-
ward along the previously marked cutting line. (Fig. 6)
Position Cutting
action Applications
0Straight line
cutting action
For cutting mild steel,
stainless steel and
plastics.
For clean cuts in
wood and plywood.
ISmall orbit
cutting action
For cutting mild steel,
aluminum and hard
wood.
II Medium orbit
cutting action
For cutting wood and
plywood.
For fast cutting in alu-
minum and mild
steel.
III Large orbit
cutting action For fast cutting in wood and plywood.

7
Bevel cutting
CAUTION:
• Always be sure that the tool is switched off and
unplugged before tilting the base.
• Raise the dust cover all the way before making bevel
cuts.
With the base tilted, you can make bevel cuts at any
angle between 0° and 45° (left or right). (Fig. 7)
Loosen the bolt on the back of the base with the hex
wrench. Move the base so that the bolt is positioned in
the center of the cross-shaped slot in the base. (Fig. 8)
Tilt the base until the desired bevel angle is obtained.
The edge of the motor housing indicates the bevel angle
by graduations. Then tighten the bolt to secure the base.
(Fig. 9)
Front flush cuts (Fig. 10)
Loosen the bolt on the back of the tool base with the hex
wrench and slide the base all the way back. Then tighten
the bolt to secure the base.
Cutouts
Cutouts can be made with either of two methods A or B.
A) Boring a starting hole
For internal cutouts without a lead-in cut from an
edge, pre-drill a starting hole 12 mm or more in diam-
eter. Insert the blade into this hole to start your cut.
(Fig. 11)
B) Plunge cutting
You need not bore a starting hole or make a lead-in
cut if you carefully do as follows.
1. Tilt the tool up on the front edge of the base with
the blade point positioned just above the work-
piece surface. (Fig. 12)
2. Apply pressure to the tool so that the front edge of
the base will not move when you switch on the tool
and gently lower the back end of the tool slowly.
3. As the blade pierces the workpiece, slowly lower
the base of the tool down onto the workpiece sur-
face.
4. Complete the cut in the normal manner.
Finishing edges (Fig. 13)
To trim edges or make dimensional adjustments, run the
blade lightly along the cut edges.
Metal cutting
Always use a suitable coolant (cutting oil) when cutting
metal. Failure to do so will cause significant blade wear.
The underside of the workpiece can be greased instead
of using a coolant.
Dust extraction (Fig. 14)
Clean cutting operations can be performed by connecting
this tool to a Makita vacuum cleaner. Insert the hose of
the vacuum cleaner into the hole at the rear of the tool.
NOTE:
• Dust extraction cannot be performed when making
bevel cuts.
Rip fence (optional accessory)
CAUTION:
• Always be sure that the tool is switched off and
unplugged before installing or removing accessories.

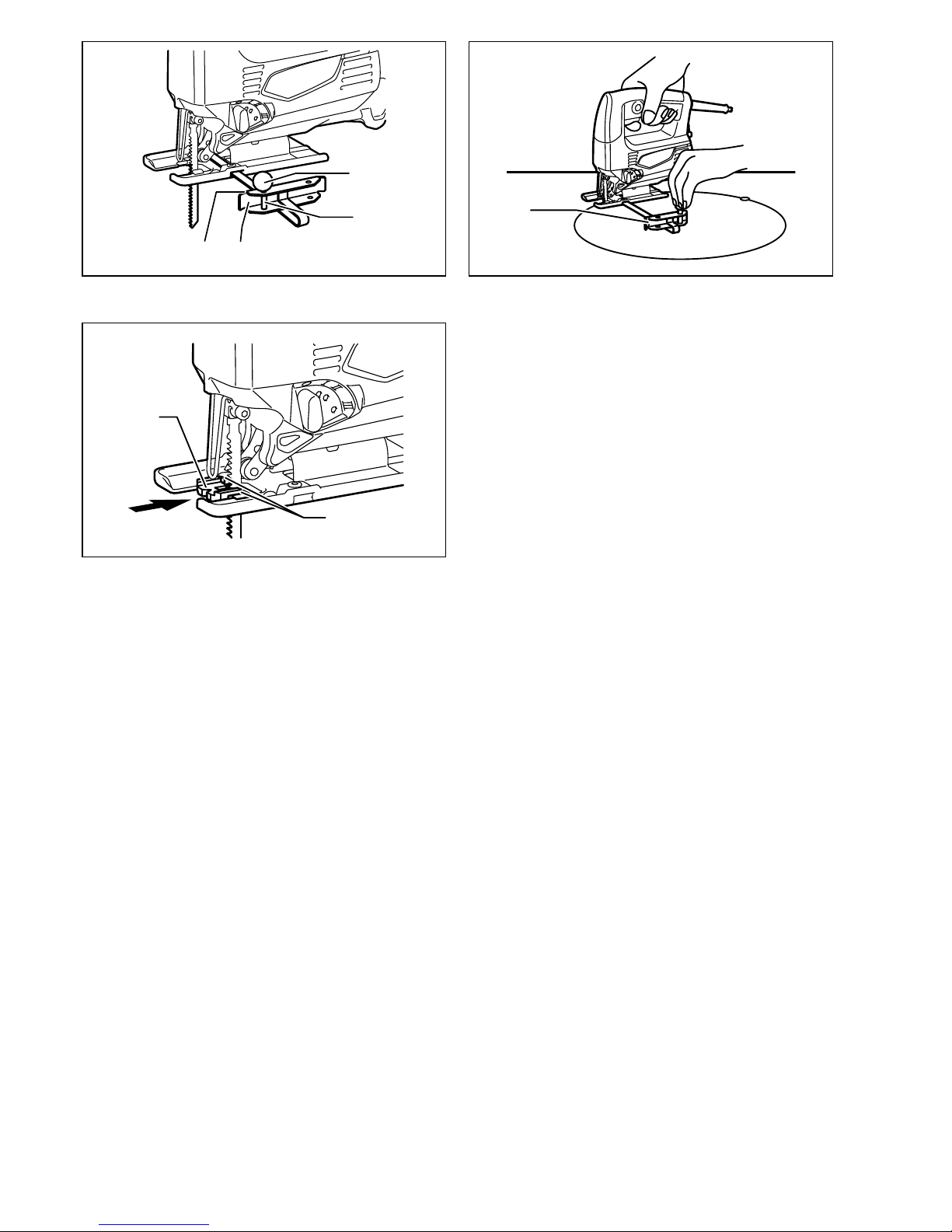

1) Straight cuts (Fig. 15 & 16)
When repeatedly cutting widths of 160 mm or less,
use of the rip fence will assure fast, clean, straight
cuts.
To install, insert the rip fence into the rectangular
hole on the side of the base with the fence guide fac-
ing down. Slide the rip fence to the desired cutting
width position, then tighten the bolt to secure it.
2) Circular cuts (Fig. 17 & 18)
When cutting circles or arcs of 170 mm or less in
radius, install the rip fence as follows.
Insert the rip fence into the rectangular hole on the
side of the base with the fence guide facing up.
Insert the circular guide pin through either of the two
holes on the fence guide. Screw the threaded knob
onto the pin to secure the pin.
Now slide the rip fence to the desired cutting radius,
and tighten the bolt to secure it in place. Then move
the base all the way forward.
NOTE:
• Always use blades No. B-17, B-18, B-26 or B-27 when
cutting circles or arcs.
Anti-splintering device for steel base
(optional accessory) (Fig. 19)
For splinter-free cuts, the anti-splintering device can be
used. To install the anti-splintering device, move the base
all the way forward and insert it between the two protru-
sions of the base.
NOTE:
• The anti-splintering device cannot be used when mak-
ing bevel cuts.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or
maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized Service Centers, always using Makita
replacement parts.

8
FRANÇAIS (Instructions originales)
Descriptif
1 Levier de sélection du type de
coupe
2 Gâchette de l’interrupteur
3 Bouton de blocage
4 Porte-lame
5 Boulon
6 Clé hexagonale
7 Galet
8Lame
9 Ergot
10 Trait de coupe
11 Base
12 Bord
13 Graduation
14 Tuyau
15 Guide parallèle (règle de gui-
dage)
16 Guide de garde
17 Bouton fileté
18 Goupille
19 Dispositif anti-éclat
20 Parties salliantes
SPÉCIFICATIONS
• Étant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids selon la procédure EPTA 01/2003
ENE019-1
Utilisations
L’outil est conçu pour la coupe des matériaux de bois, de
plastique et de métal. L’étendue de la gamme d’accessoi-
res et de lames disponibles permet d’utiliser l’outil à des
fins multiples et le rend tout particulièrement adéquat
aux coupes curvilignes et circulaires.
ENF002-1
Alimentation
L’outil ne devra être raccordé qu’à une alimentation de la
même tension que celle qui figure sur la plaque signaléti-
que, et il ne pourra fonctionner que sur un courant sec-
teur monophasé. Réalisé avec une double isolation, il est
conforme à la réglementation européenne et peut de ce
fait être alimenté sans mise à la terre.
GEA010-1
Consignes de sécurité générales pour outils élec-
triques
MISE EN GARDE Veuillez lire toutes les mises en
garde et toutes les instructions. Il y a risque de choc
électrique, d’incendie et/ou de blessure grave si les
mises en garde et les instructions ne sont pas
respectées.
Conservez toutes les mises en garde et instructions
pour référence ultérieure.
GEB016-3
CONSIGNES DE SÉCURITÉ POUR
LA SCIE SAUTEUSE
1. Saisissez l’outil électrique par ses surfaces de
poigne isolées lorsque vous effectuez une opé-
ration au cours de laquelle l’outil tranchant peut
entrer en contact avec un câble caché ou avec
son propre cordon d’alimentation. Le contact de
l’outil tranchant avec un fil sous tension peut mettre
les parties métalliques exposées de l’outil électrique
sous tension et causer un choc électrique chez l’uti-
lisateur.
2. Utilisez des dispositifs de serrage ou un autre
moyen pratique pour fixer et soutenir la pièce
sur une surface stable. Si vous la tenez avec la
main ou l’appuyez contre une partie du corps, la
pièce sera instable et vous risquez d’en perdre la
maîtrise.
3. Utilisez toujours des lunettes de protection. Des
lunettes ordinaires ou de soleil NE sont PAS des
lunettes de protection.
4. Attention aux clous. Avant l’utilisation, vérifiez la
présence de clous sur la pièce et, le cas échéant,
retirez-les.
5. Ne pas scier d’éléments dont le diamètre
dépasse la capacité de coupe de la scie.
6. Vérifiez s’il y a un espace suffisant sous la pièce
à travailler avant la coupe, afin que la lame ne
frappe pas le plancher, l’établi, etc.
7. Tenir fermement l’outil en main.
8. Vérifier que la lame n’est pas en contact avec
l’élément à scier avant de mettre la scie sau-
teuse en marche.
Modèle MJV430
Longueur de course 18 mm
Type de lame Type B
Capacité de coupe max. Bois 65 mm
Acier doux 6 mm
Nombre de courses/mn (min–1) 0 – 3 100
Longueur hors tout 214 mm
Poids net 1,9 kg
Niveau de sécurité /II

9
9. Ne jamais approcher les mains des organes
mobiles.
10. Ne pas laisser l’outil fonctionner tout seul. Ne le
mettre en marche que lorsque vous l’avez en
main.
11. Couper l’alimentation et attendre que la lame
soit complètement arrêtée avant de dégager la
lame d’un élément partiellement scié.
12. Ne jamais toucher directement la lame immédia-
tement après avoir scié en raison des risques de
brûlure.
13. Ne faites pas fonctionner inutilement l’outil sans
charge.
14. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour éviter que la pous-
sière dégagée lors du travail ne soit inhalée ou
n’entre en contact avec la peau. Suivez les con-
signes de sécurité du fournisseur du matériau.
15. Utilisez toujours un masque antipoussières ou
un masque filtrant approprié au matériau à tra-
vailler et à l’outil utilisé.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT :
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent le pro-
duit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité indi-
quées dans ce manuel d’instructions peut entraîner
une blessure grave.
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant de l’ajuster ou de vérifier son fonction-
nement.
Sélection du type de coupe (Fig. 1)
L’outil peut effectuer des coupes orbitales ou des coupes
en ligne droite (vers le haut et vers le bas). La coupe
orbitale lance la lame vers l’avant sur la course de coupe
et améliore grandement la vitesse de coupe.
Pour modifier le type de coupe, tournez simplement le
levier de sélection du type de coupe sur la position cor-
respondant au type de coupe voulu.
Reportez-vous au tableau pour sélectionner le type de
coupe adéquat.
Interrupteur (Fig. 2)
ATTENTION :
• Avant de brancher l’outil, vérifiez toujours que la
gâchette de l’interrupteur fonctionne correctement et
qu’elle revient sur la position “OFF” une fois relâchée.
Pour mettre l’outil en route, il suffit de tirer sur la gâchette
de l’interrupteur. Plus vous appuyez sur la gâchette de
l’interrupteur, plus la vitesse de l’outil augmente. Pour
arrêter l’outil, relâchez la gâchette de l’interrupteur.
Pour obtenir un fonctionnement continu, tirez sur la
gâchette de l’interrupteur, appuyez sur le bouton de blo-
cage et relâchez la gâchette de l’interrupteur.
Pour arrêter l’outil quand il fonctionne en position blo-
quée, tirez à fond sur la gâchette de l’interrupteur puis
relâchez-la.
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’effectuer tout travail dessus.
Pose et dépose de la lame de scie sauteuse
(Fig. 3 et 4)
ATTENTION :
• Enlevez toujours les copeaux et autres corps étrangers
qui adhèrent à la lame et/ou au porte-lame. Sinon, la
lame risque de ne pas être suffisamment serrée, ce qui
pourrait provoquer de graves blessures.
• Ne touchez ni la lame ni la pièce travaillée immédiate-
ment après l’opération ; elles peuvent être extrême-
ment chaudes et brûler votre peau.
• Serrez toujours la lame fermement. Une lame mal ser-
rée risquerait de casser et d’entraîner une grave bles-
sure.
• Utilisez uniquement des lames de type B. L’utilisation
de lames de type autre que B risquerait de causer un
serrage insuffisant de la lame et d’entraîner une grave
blessure.
Position Type de
coupe Applications
0Coupe en
ligne droite
Pour la coupe d’acier doux,
d’acier inoxydable et de
matériaux en plastique.
Pour des coupes nettes de
bois et de contreplaqué.
ICoupe à
petite orbite Pour la coupe d’acier doux, d’aluminium et de bois dur.
II Coupe à orbite
moyenne
Pour la coupe de bois et de
contreplaqué.
Pour des coupes rapides
d’aluminium et d’acier doux.
III Coupe à
grande orbite Pour la coupe rapide de bois et de contreplaqué.

10
Pour installer la lame, desserrez le boulon sur le porte-
lame en tournant dans le sens contraire des aiguilles
d’une montre à l’aide de la clé hexagonale.
En orientant les dents de la lame vers l’avant, insérez la
lame à fond dans le porte-lame. Assurez-vous que le
bord arrière de la lame est bien aligné dans le galet. Ser-
rez ensuite le boulon en tournant dans le sens des
aiguilles d’une montre pour immobiliser la lame.
Pour retirer la lame, suivez la procédure d’installation en
sens inverse.
NOTE :
• Lubrifiez de temps en temps le galet.
Rangement de la clé hexagonale (Fig. 5)
Après l’utilisation de la clé hexagonale, rangez-la tel
qu’indiqué sur l’illustration pour éviter de la perdre.
UTILISATION
ATTENTION :
• Maintenez toujours la base de l’outil exactement au
niveau du matériau. Sinon, vous risquez de briser la
lame et de vous blesser grièvement.
• Faites avancer l’outil très lentement lors de la coupe de
courbes ou de spirales. Le fait de forcer l’outil peut
résulter en une surface de coupe oblique et entraîner le
bris de la lame.
Mettez l’outil en marche alors que la lame ne touche à
rien et attendez qu’elle ait atteint sa pleine vitesse. Puis,
amenez la base en contact avec le matériau à scier, et
déplacez doucement l’outil vers l’avant en suivant le trait
de coupe marqué préalablement. (Fig. 6)
Coupe en biseau
ATTENTION :
• Assurez-vous toujours que le contact est coupé et
l’outil débranché avant d’incliner la base de l’outil.
• Avant d’effectuer une coupe en biseau, relevez complè-
tement le cache-poussière.
En inclinant la base de l’outil, vous pouvez effectuer des
coupes en biseau sur tout angle compris entre 0° et 45°
(vers la gauche ou la droite). (Fig. 7)
Desserrez le boulon qui se trouve à l’arrière de la base
de l’outil à l’aide de la clé hexagonale. Déplacez la base
de l’outil de façon que le boulon se trouve au centre de la
fente en forme de croix de la base de l’outil. (Fig. 8)
Inclinez la base de l’outil de façon à obtenir l’angle de
biseau voulu. L’angle de coupe en biseau est indiqué par
une graduation en degrés sur le bord du carter du moteur.
Serrez ensuite le boulon pour immobiliser la base. (Fig. 9)
Sciage au ras d’un obstacle (Fig. 10)
Desserrez le boulon au dos de la base de l’outil à l’aide
de la clé hexagonale, et reculez la base de l’outil à fond
vers l’arrière. Puis, serrez le boulon pour fixer la base de
l’outil.
Découpes
Les découpes s’effectuent suivant deux méthodes, A ou B.
A) Perçage d’un trou d’amorce
Pour les découpes internes sans entaille d’amorce
sur le bord du matériau, percez à trou d’amorce de
12 mm de diamètre ou plus. Insérez la lame dans ce
trou pour commencer la découpe. (Fig. 11)
B) Attaque en plein bois
Vous n’aurez pas besoin de percer un trou d’amorce
ni de faire une entaille d’amorce si vous procédez
délicatement comme suit.
1. Inclinez l’avant de l’outil vers l’avant sur le bord
avant de la base, la lame étant placée juste au-
dessus de la surface du matériau. (Fig. 12)
2. Appuyez sur l’outil de façon que le bord avant de la
base ne bouge pas quand vous mettez l’outil en
marche, et abaissez lentement et délicatement
l’arrière de l’outil.
3. Lorsque la lame traverse le matériau, abaissez len-
tement la base de l’outil sur la surface du matériau.
4. Terminez la coupe normalement.
Finition des bords (Fig. 13)
Pour équarrir les bords ou faire des ajustements de
dimension, passez légèrement la lame sur les bords de
coupe.
Coupe de métal
Utilisez toujours un liquide de refroidissement (huile de
coupe) pour couper du métal. Sinon, la lame s’usera très
rapidement. Vous pouvez aussi enduire directement la
face intérieure du matériau de graisse, au lieu d’utiliser
un liquide de refroidissement.
Collecte de poussière (Fig. 14)
Pour travailler en toute propreté avec cet outil, raccordez-
le à un aspirateur Makita. Insérez le tuyau de l’aspirateur
dans l’orifice au dos de l’outil.
NOTE :
• La collecte de poussière n’est pas possible avec les
coupes en biseau.
Guide parallèle (accessoire en option)
ATTENTION :
• Assurez-vous toujours que le contact est coupé et
l’outil débranché avant d’installer ou de retirer des
accessoires.
1) Coupes droites (Fig. 15 et 16)
Pour couper régulièrement des largeurs égales ou
inférieures à 160 mm, utilisez le guide parallèle pour
obtenir des coupes rapides, nettes et droites.
Pour installer le guide parallèle, insérez-le dans l’ori-
fice rectangulaire situé sur le côté de la base de
l’outil, avec le guide de garde tourné vers le bas.
Positionnez le guide parallèle à la largeur de coupe
voulue, puis vissez le boulon pour fixer le guide.
2) Coupes circulaires (Fig. 17 et 18)
Pour découper des arcs de cercle d’un rayon égal ou
inférieur à 170 mm, installez le guide parallèle
comme suit.
Insérez le guide parallèle dans l’orifice rectangulaire
situé sur le côté de la base de l’outil, avec le guide
de garde tourné vers le haut. Insérez la goupille de
guide circulaire dans l’un des deux trous du guide de
garde. Vissez le bouton fileté sur la goupille pour
fixer la goupille.
Puis, positionnez le guide parallèle sur le rayon de
coupe voulu, et serrez le boulon pour fixer le guide.
Ensuite, faites glisser la base de l’outil à fond vers
l’avant.
NOTE :
• Utilisez toujours des lames No. B-17, B-18, B-26 ou
B-27 pour découper des cercles ou des arcs de cer-
cle.

11
Dispositif anti-éclat pour base d’acier
(accessoire en option) (Fig. 19)
Vous pouvez utiliser le dispositif anti-éclat pour obtenir
des coupes sans fente. Pour installer le dispositif anti-
éclat, déplacez la base complètement vers l’avant et
insérez le dispositif entre les deux parties saillantes de la
base.
NOTE :
• L’utilisation du dispositif anti-éclat n’est pas possible
lors des coupes en biseau.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’y effectuer tout travail d’inspection
ou d’entretien.
• N’utilisez jamais d’essence, benzine, diluant, alcool ou
autre produit similaire. Cela risquerait de provoquer la
décoloration, la déformation ou la fissuration de l’outil.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, l’inspection et le remplacement des char-
bons, et tout autre travail d’entretien ou de réglage doi-
vent être effectués dans un centre de service Makita
agréé, exclusivement avec des pièces de rechange
Makita.

12
DEUTSCH (Originale Anleitungen)
Übersicht
1 Schnittbewegung-Umschalthebel
2 Ein-Aus-Schalter
3 Arretierknopf
4 Sägeblatthalter
5 Schraube
6 Inbusschlüssel
7Rolle
8 Sägeblatt
9 Haken
10 Schnittlinie
11 Grundplatte
12 Kante
13 Teilstriche
14 Schlauch
15 Parallelanschlag
(Führungslinealsatz)
16 Anschlagführung
17 Gewindeknopf
18 Stift
19 Splitterschutz
20 Vorsprünge
TECHNISCHE DATEN
• Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
• Die technischen Daten können von Land zu Land
abweichen.
• Gewicht nach EPTA-Verfahren 01/2003
ENE019-1
Vorgesehene Verwendung
Diese Maschine ist für das Sägen von Holz, Kunststoff
und Metall vorgesehen. Dank des umfangreichen Zube-
hör- und Sägeblattprogramms kann die Maschine für
viele Zwecke eingesetzt werden und eignet sich ideal für
Bogen- oder Kreisschnitte.
ENF002-1
Netzanschluss
Die Maschine darf nur an die auf dem Typenschild ange-
gebene Netzspannung angeschlossen werden und
arbeitet nur mit Einphasen-Wechselspannung. Sie ist
entsprechend den Europäischen Richtlinien doppelt
schutzisoliert und kann daher auch an Steckdosen ohne
Erdanschluss betrieben werden.
GEA010-1
Allgemeine Sicherheitswarnungen für
Elektromaschinen
WARNUNG Lesen Sie alle Sicherheitswarnungen
und Anweisungen durch. Eine Missachtung der unten
aufgeführten Warnungen und Anweisungen kann zu
einem elektrischen Schlag, Brand und/oder schweren
Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen für
spätere Bezugnahme auf.
GEB016-3
STICHSÄGEN-SICHERHEITSREGELN
1. Halten Sie Elektromaschinen nur an den isolier-
ten Griffflächen, wenn Sie Arbeiten ausführen,
bei denen die Gefahr besteht, dass verborgene
Kabel oder das eigene Kabel kontaktiert werden.
Bei Kontakt mit einem Strom führenden Kabel kön-
nen die freiliegenden Metallteile der Elektroma-
schine ebenfalls Strom führend werden, so dass der
Benutzer einen elektrischen Schlag erleiden kann.
2. Verwenden Sie Klemmen oder eine andere prak-
tische Methode, um das Werkstück auf einer sta-
bilen Unterlage zu sichern und abzustützen.
Wenn Sie das Werkstück nur von Hand oder gegen
Ihren Körper halten, befindet es sich in einer instabi-
len Lage, die zum Verlust der Kontrolle führen kann.
3. Tragen Sie stets eine Sicherheits- oder Schutz-
brille. Eine gewöhnliche Brille oder Sonnenbrille
ist KEIN Ersatz für eine Sicherheitsbrille.
4. Schneiden Sie keine Nägel durch. Untersuchen
Sie das Werkstück auf Nägel, und entfernen Sie
diese vor der Bearbeitung.
5. Schneiden Sie keine übergroßen Werkstücke.
6. Vergewissern Sie sich vor dem Sägen, dass
genügend Freiraum hinter dem Werkstück vor-
handen ist, damit das Sägeblatt nicht gegen eine
harte Oberfläche, wie Fußboden, Werkbank
usw., stößt.
7. Halten Sie die Maschine sicher in der Hand.
8. Achten Sie stets darauf, dass das Sägeblatt
nicht das Werkstück berührt, bevor die Stich-
säge eingeschaltet wird.
Modell MJV430
Hubhöhe 18 mm
Sägeblatttyp Typ B
Maximale Schnitttiefe Holz 65 mm
Weichstahl 6 mm
Hubzahl pro Minute (min–1) 0–3100
Gesamtlänge 214 mm
Nettogewicht 1,9 kg
Sicherheitsklasse /II

13
9. Halten Sie während des Betriebs die Hände von
den sich bewegenden Teilen der Maschine fern.
10. Die Maschine nicht im eingeschalteten Zustand
aus der Hand legen. Die Benutzung ist nur in
handgehaltener Weise vorgesehen.
11. Das Sägeblatt erst dann vom Werkstück entfer-
nen, nachdem die Maschine abgeschaltet wurde
und das Sägeblatt zum Stillstand gekommen ist.
12. Berühren Sie weder Sägeblatt noch Werkstück
unmittelbar nach dem Schneiden; beide können
sehr heiß sein und Verbrennungen verursachen.
13. Lassen Sie die Maschine nicht unnötig im Leer-
lauf laufen.
14. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materialherstellers.
15. Verwenden Sie stets die korrekte Staubschutz-
oder Atemmaske für das jeweilige Material und
die Anwendung.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
WARNUNG:
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für das vorliegende Produkt abhal-
ten. MISSBRAUCH oder Missachtung der Sicher-
heitsvorschriften in dieser Anleitung können
schwere Verletzungen verursachen.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor jeder Einstellung oder Funk-
tionsprüfung der Maschine stets, dass sie ausgeschal-
tet und vom Stromnetz getrennt ist.
Wahl der Schnittbewegung (Abb. 1)
Diese Maschine kann mit Pendelhub oder Linearhub
(gerade Auf-Ab-Bewegung) betrieben werden. Bei Pen-
delhub wird das Sägeblatt im Schnitthub vorwärts
geschoben, wodurch erheblich höhere Schnittgeschwin-
digkeiten möglich sind.
Zum Umschalten der Schnittbewegung drehen Sie ein-
fach den Schnittbewegung-Umschalthebel auf die Posi-
tion der gewünschten Schnittbewegung.
Wählen Sie die geeignete Schnittbewegung anhand der
Tabelle aus.
Schalterfunktion (Abb. 2)
VORSICHT:
• Vergewissern Sie sich vor dem Anschließen der
Maschine an das Stromnetz stets, dass der Ein-Aus-
Schalter ordnungsgemäß funktioniert und beim Loslas-
sen in die AUS-Stellung zurückkehrt.
Zum Einschalten der Maschine einfach den Ein-Aus-
Schalter drücken. Die Drehzahl erhöht sich durch ver-
stärkte Druckausübung auf den Ein-Aus-Schalter. Zum
Ausschalten lassen Sie den Ein-Aus-Schalter los.
Für Dauerbetrieb betätigen Sie den Ein-Aus-Schalter,
drücken Sie den Arretierknopf hinein und lassen Sie
dann den Ein-Aus-Schalter los.
Zum Ausrasten des Arretierknopfes drücken Sie den Ein-
Aus-Schalter bis zum Anschlag hinein und lassen ihn
dann los.
MONTAGE
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass sie ausgeschaltet und vom
Stromnetz getrennt ist.
Montage/Demontage des Sägeblatts (Abb. 3 u. 4)
VORSICHT:
• Säubern Sie Sägeblatt und/oder Sägeblatthalter stets
von anhaftenden Spänen oder Fremdkörpern. Anderen-
falls besteht die Gefahr, dass das Sägeblatt nicht richtig
sitzt, was zu schweren Verletzungen führen kann.
• Vermeiden Sie eine Berührung des Sägeblatts oder
des Werkstücks unmittelbar nach der Bearbeitung, weil
sie dann noch sehr heiß sind und Hautverbrennungen
verursachen können.
• Ziehen Sie das Sägeblatt stets fest an. Unzureichen-
des Anziehen des Sägeblatts kann zu Sägeblattbruch
oder schweren Körperverletzungen führen.
• Verwenden Sie nur Sägeblätter des Typs B. Die Ver-
wendung von anderen Sägeblättern außer solchen des
Typs B verursacht unzureichende Befestigung des
Sägeblatts, was zu schweren Körperverletzungen füh-
ren kann.
Position Schnittbewegung Anwendungen
0Geradlinige
Schnittbewegung
Zum Schneiden von
Weichstahl, Edelstahl
und Kunststoff.
Für saubere Schnitte
in Holz und Sperrholz.
I Kleiner Pendelhub Zum Schneiden von Weichstahl, Alumi-
nium und Hartholz.
II Mittlerer Pendelhub
Zum Schneiden von
Holz und Sperrholz.
Für schnelles Schnei-
den von Aluminium
und Weichstahl.
III Großer Pendelhub Für schnelles Schnei- den von Holz und
Sperrholz.

14
Zum Montieren des Sägeblatts die Schraube am Säge-
blatthalter mit dem Inbusschlüssel durch Drehen entge-
gen dem Uhrzeigersinn lösen.
Das Sägeblatt mit den Zähnen nach vorn weisend bis
zum Anschlag in den Sägeblatthalter einführen. Verge-
wissern Sie sich, dass die Hinterkante des Sägeblatts in
der Rolle sitzt. Dann die Schraube zur Sicherung des
Sägeblatts im Uhrzeigersinn festziehen.
Zum Demontieren des Sägeblatts ist das Montageverfah-
ren umgekehrt anzuwenden.
HINWEIS:
• Schmieren Sie die Rolle von Zeit zu Zeit.
Inbusschlüssel-Aufbewahrung (Abb. 5)
Der Inbusschlüssel kann an der in der Abbildung gezeig-
ten Stelle aufbewahrt werden, damit er nicht verloren
geht.
BETRIEB
VORSICHT:
• Setzen Sie die Grundplatte der Stichsäge stets flach
auf das Werkstück auf. Anderenfalls besteht die Gefahr
eines Sägeblattbruchs, was zu schweren Verletzungen
führen kann.
• Schieben Sie die Maschine beim Kurvenschneiden
oder Dekupieren sehr langsam vor. Gewaltsames Vor-
schieben der Maschine kann zu einer schiefen Schnitt-
fläche oder Sägeblattbruch führen.
Schalten Sie die Maschine ein, ohne dass das Sägeblatt
Kontakt hat, und warten Sie, bis sie ihre volle Hubzahl
erreicht. Setzen Sie die Grundplatte flach auf das Werk-
stück, und bewegen Sie die Maschine entlang der vorher
markierten Schnittlinie sachte vorwärts. (Abb. 6)
Gehrungsschnitte
VORSICHT:
• Vergewissern Sie sich vor dem Kippen der Grundplatte
stets, dass die Maschine ausgeschaltet und vom Netz
getrennt ist.
• Heben Sie die Schutzhaube bei Gehrungsschnitten bis
zum Anschlag.
Durch Neigen der Grundplatte können Gehrungsschnitte
in jedem Winkel zwischen 0° und 45° (links oder rechts)
ausgeführt werden. (Abb. 7)
Lösen Sie die Schraube an der Rückseite der Grund-
platte mit dem Inbusschlüssel. Verschieben Sie die
Grundplatte so, dass sich die Schraube in der Mitte des
Kreuzschlitzes in der Grundplatte befindet. (Abb. 8)
Neigen Sie die Grundplatte, bis der gewünschte Winkel
erreicht ist. Die Kante des Motorgehäuses kennzeichnet
den Neigungswinkel mit Teilstrichen. Dann die Schraube
zur Befestigung der Grundplatte festziehen. (Abb. 9)
Randnahe Schnitte (Abb. 10)
Lösen Sie die Schraube an der Unterseite der Maschine
mit dem Inbusschlüssel und schieben Sie die Grund-
platte bis zum Anschlag zurück. Ziehen Sie anschließend
die Schraube zur Befestigung der Grundplatte wieder an.
Ausschnitte
Es gibt zwei Möglichkeiten A oder B, Ausschnitte durch-
zuführen.
A) Vorbohren
Bei Innenausschnitten ohne Zuführschnitt von einer
Kante aus machen Sie eine Vorbohrung von ca.
12 mm Durchmesser. Das Sägeblatt in diese Öffnung
einführen und mit dem Sägen beginnen. (Abb. 11)
B) Tauchschnitte
Um Schnitte ohne Vorbohren oder Zuführschnitt aus-
zuführen, gehen Sie wie folgt vor.
1. Die Maschine auf der Vorderkante der Grundplatte
kippen, so dass die Sägeblattspitze dicht über der
Oberfläche des Werkstücks liegt. (Abb. 12)
2. Druck auf die Maschine ausüben, damit die Vorder-
kante der Grundplatte nicht verrutscht, wenn die
Maschine eingeschaltet und das hintere Ende
langsam abgesenkt wird.
3. Sobald das Sägeblatt in das Werkstück eindringt,
die Grundplatte langsam auf die Oberfläche des
Werkstücks absenken.
4. Den Schnitt in gewohnter Weise beenden.
Bearbeitung von Kanten (Abb. 13)
Um Kanten nachzuarbeiten oder Maßkorrekturen vorzu-
nehmen, das Sägeblatt leicht an den Schnittkanten ent-
langführen.
Schneiden von Metall
Beim Schneiden von Metall stets ein geeignetes Kühlmit-
tel (Schneidöl) verwenden. Nichtbeachtung verursacht
erheblichen Verschleiß des Sägeblatts. Anstelle von
Kühlmittel kann auch die Unterseite des Werkstücks ein-
gefettet werden.
Staubabsaugung (Abb. 14)
Durch den Anschluss dieser Maschine an ein Makita-
Absauggerät wird staubarmes Arbeiten ermöglicht.
Schließen Sie den Schlauch eines Absauggerätes an
den Absaugstutzen an.
HINWEIS:
• Bei Gehrungsschnitten ist keine Staubabsaugung mög-
lich.
Parallelanschlag (Sonderzubehör)
VORSICHT:
• Vergewissern Sie sich vor dem Montieren oder Demon-
tieren von Zubehör stets, dass die Maschine ausge-
schaltet und vom Netz getrennt ist.
1) Gerade Schnitte (Abb. 15 u. 16)
Bei wiederholtem Schneiden von Breiten kleiner als
160 mm gewährleistet der Parallelanschlag
schnelle, saubere und gerade Schnitte.
Führen Sie den Parallelanschlag in die rechteckige
Öffnung an der Seite der Grundplatte ein, so dass
die Anschlagführung nach unten gerichtet ist. Schie-
ben Sie den Parallelanschlag zur Position der
gewünschten Schnittbreite, und ziehen Sie dann die
Schraube zur Befestigung an.

15
2) Kreisschnitte (Abb. 17 u. 18)
Um Kreis- oder Bogenschnitte von weniger als
170 mm Radius durchzuführen, montieren Sie den
Parallelanschlag wie folgt.
Führen Sie den Parallelanschlag in die rechteckige
Öffnung an der Seite der Grundplatte ein, so dass
die Anschlagführung nach oben gerichtet ist. Setzen
Sie den Stift des Kreisschneiders in eine der beiden
Bohrungen in der Anschlagführung ein, und sichern
Sie ihn mit dem Gewindeknopf.
Schieben Sie nun den Parallelanschlag zu dem
gewünschten Schnittradius, und ziehen Sie die
Schraube zur Befestigung an. Schieben Sie dann
die Grundplatte der Maschine ganz nach vorn.
HINWEIS:
• Verwenden Sie stets die Sägeblätter Nr. B-17, B-18,
B-26 oder B-27 für kreis- oder bogenförmige Schnitte.
Splitterschutz für Stahl-Grundplatte
(Sonderzubehör) (Abb. 19)
Für splitterfreie Schnitte kann der Splitterschutz verwen-
det werden. Zum Montieren des Splitterschutzes die
Grundplatte ganz nach vorn schieben, und die Vorrich-
tung zwischen die zwei Vorsprünge der Grundplatte ein-
führen.
HINWEIS:
• Bei der Durchführung von Neigungsschnitten kann der
Splitterschutz nicht verwendet werden.
WARTUNG
VORSICHT:
• Denken Sie vor der Durchführung von Überprüfungen
oder Wartungsarbeiten stets daran, die Maschine aus-
zuschalten und vom Stromnetz zu trennen.
• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdün-
ner, Alkohol oder dergleichen. Solche Mittel können
Verfärbung, Verformung oder Rissbildung verursachen.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts aufrechtzuerhalten, sollten Reparaturen, Über-
prüfung und Austausch der Kohlebürsten und andere
Wartungs- oder Einstellarbeiten nur von Makita-Kunden-
dienstzentren unter ausschließlicher Verwendung von
Makita-Originalersatzteilen ausgeführt werden.

16
ITALIANO (Istruzioni originali)
Visione generale
1 Leva di cambio modo di taglio
2 Grilletto interruttore
3 Bottone di bloccaggio
4Portalama
5 Bullone
6 Chiave esagonale
7Rullo
8Lama
9 Gancio
10 Linea di taglio
11 Base
12 Bordo
13 Graduazioni
14 Manicotto
15 Guida pezzo (righello di guida)
16 Guida riparo
17 Pomello filettato
18 Perno
19 Dispositivo antischeggiamento
20 Sporgenze
DATI TECNICI
• Per il nostro programma di ricerca e sviluppo continui, i
dati tecnici sono soggetti a modifiche senza preavviso.
• I dati tecnici potrebbero differire a seconda del paese di
destinazione del modello.
• Peso in base alla procedura EPTA 01/2003
ENE019-1
Utilizzo previsto
L’utensile va usato per il taglio di legno, plastica e mate-
riali metallici. Grazie alla vasta gamma di accessori e
lame, l’utensile può essere usato in svariate applicazioni
ed è particolarmente adatto per praticare tagli curvi o cir-
colari.
ENF002-1
Alimentazione
L’utensile deve essere collegato ad una presa di corrente
con la stessa tensione indicata sulla targhetta del nome,
e può funzionare soltanto con la corrente alternata
monofase. Esso ha un doppio isolamento in osservanza
alle norme europee, per cui può essere usato con le
prese di corrente sprovviste della messa a terra.
GEA010-1
Avvertimenti generali per la sicurezza dell’utensile
elettrico
AVVERTIMENTO Leggere tutti gli avvertimenti per
la sicurezza e le istruzioni. La mancata osservanza
degli avvertimenti e delle istruzioni può causare scosse
elettriche, incendio e/o gravi incidenti.
Conservare tutti gli avvertimenti e le istruzioni per
riferimenti futuri.
GEB016-3
AVVERTIMENTI PER LA SICUREZZA
SEGHETTO ALTERNATIVO
1. Tenere l’utensile elettrico per le superfici di
presa isolate quando si eseguono operazioni in
cui l’utensile da taglio potrebbe fare contatto
con fili elettrici nascosti o con il suo stesso cavo
di alimentazione. Se l’utensile da taglio entra in
contatto con un filo elettrico “sotto tensione” mette
“sotto tensione” le parti metalliche esposte dell’uten-
sile, dando una scossa all’operatore.
2. Usare morse od altri modi pratici per fissare e
supportare il pezzo su una superficie stabile. Se
lo si tiene in mano o contro il proprio corpo, il pezzo
diventa instabile e potrebbe causare la perdita di
controllo.
3. Usare sempre occhiali di sicurezza o occhialoni.
I normali occhiali o gli occhiali da sole NON
sono occhiali di sicurezza.
4. Evitare di tagliare chiodi. Prima di iniziare la
lavorazione, ispezionare il pezzo ed estrarne i
chiodi eventualmente presenti.
5. Non tagliare pezzi che superano la capacità
dell’utensile.
6. Accertare che dietro il pezzo da tagliare vi sia
uno spazio libero sufficiente a consentire che la
lama non colpisca il pavimento, il banco di
lavoro, ecc.
7. Tenere l’utensile ben saldo.
8. Assicurarsi che la lama non sia a contatto con il
pezzo da lavorare prima di mettere in moto
l’utensile.
9. Tenere le mani lontano da parti in movimento.
10. Non lasciare l’utensile in moto a vuoto. Mettere
in moto solamente quando si tiene l’utensile
bene stretto in mano.
Modello MJV430
Lunghezza corsa 18 mm
Tipo lama Tipo B
Capacità massima di taglio Legno 65 mm
Acciaio dolce 6 mm
Corse al minuto (min–1) 0–3.100
Lunghezza totale 214 mm
Peso netto 1,9 kg
Classe di sicurezza /II

17
11. Prima di ritirare la lama dal pezzo in lavorazione
staccare la corrente ed aspettare che la lama si
fermi completamente.
12. Non toccare la lama o il pezzo in lavorazione
subito dopo l’operazione; potrebbero essere
estremamente caldi e causare ustioni.
13. Non far funzionare inutilmente l’utensile a vuoto.
14. Alcuni materiali contengono sostanze chimiche
che potrebbero essere tossiche. Fare attenzione
per evitare l’inalazione o il contatto con la pelle.
Osservare le precauzioni del produttore del
materiale.
15. Usare sempre la mascherina antipolvere/respira-
tore adatti al materiale e all'applicazione con cui
si lavora.
CONSERVATE QUESTE ISTRUZIONI.
ATTENZIONE:
NON lasciare che comodità o la familiarità d’utilizzo
con il prodotto (acquisita con l’uso ripetuto) sostitui-
sca la stretta osservanza delle norme di sicurezza.
L’utilizzo SBAGLIATO o la mancata osservanza delle
norme di sicurezza di questo manuale di istruzioni
potrebbero causare lesioni serie.
DESCRIZIONE DEL FUNZIONAMENTO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di regolarlo o di control-
lare il suo funzionamento.
Selezione del modo di taglio (Fig. 1)
Questo utensile può essere fatto funzionare nel modo di
taglio orbitale o in linea retta (su e giù). Il modo di taglio
orbitale spinge la lama in avanti nella corsa di taglio e
aumenta grandemente la velocità di taglio.
Per cambiare il modo di taglio, girare semplicemente la
leva di cambio modo di taglio sulla posizione di taglio
desiderata.
Per selezionare l’azione di taglio appropriata, vedere la
tabella.
Funzionamento dell’interruttore (Fig. 2)
ATTENZIONE:
• Prima di collegare l’utensile alla rete, accertarsi sem-
pre che il grilletto interruttore funzioni correttamente e
che torni sulla posizione “OFF” quando viene rilasciato.
Per avviare l’utensile, schiacciare semplicemente il gril-
letto interruttore. La velocità dell’utensile si aumenta
aumentando la pressione sul grilletto interruttore. Rila-
sciare il grilletto interruttore per fermarlo.
Per il funzionamento continuo, schiacciare il grilletto
interruttore, spingere dentro il bottone di bloccaggio e
rilasciare poi il grilletto interruttore.
Per fermare l’utensile dalla posizione di bloccaggio,
schiacciare completamente il grilletto interruttore e rila-
sciarlo.
MONTAGGIO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di qualsiasi intervento su
di esso.
Installazione e rimozione della lama (Fig. 3 e 4)
ATTENZIONE:
• Togliere sempre i trucioli e le sostanze estranee attac-
cate alla lama e/o portalama. Questa inosservanza
potrebbe causare un serraggio insufficiente della lama
con pericolo di ferite gravi.
• Non toccare la lama o il pezzo tagliato subito dopo
l’uso dell’utensile, in quanto potrebbero essere estre-
mamente caldi e provocare ustioni.
• Fissare sempre saldamente la lama. Il suo serraggio
insufficiente potrebbe causarne la rottura o gravi lesioni
personali.
• Usare soltanto le lame del tipo B. L’utilizzo di lame
diverse dal tipo B causa il loro serraggio insufficiente
con pericolo di gravi lesioni personali.
Per installare la lama, allentare sul portalama il bullone in
senso antiorario usando una chiave esagonale.
Con i denti della lama rivolti in avanti, inserire la lama nel
portalama finché non può andare più oltre. Accertarsi
che il bordo posteriore della lama entri nel rullo. Stringere
poi il bullone in senso orario per fissare la lama.
Per rimuovere la lama, seguire il procedimento opposto
di installazione.
NOTA:
• Lubrificare ogni tanto il rullo.
Conservazione della chiave esagonale (Fig. 5)
Quando non viene usata, conservare la chiave esago-
nale come mostrato in figura, per evitare che vada persa.
Posizione Modo di
taglio Applicazioni
0 Linea retta
Per tagliare l’acciaio dolce,
l’acciaio inossidabile e la
plastica.
Per il taglio pulito del
legno e del compensato.
I Orbita piccola Per tagliare l’acciaio dolce, l’alluminio e il legno
duro.
II Orbita media
Per tagliare il legno e il
compensato.
Per tagliare velocemente
l’alluminio e l’acciaio
dolce.
III Orbita grande Per tagliare velocemente il
legno e il compensato.

18
FUNZIONAMENTO
ATTENZIONE:
• Tenere sempre la base dell’utensile a livello con il
pezzo da lavorare. Questa inosservanza potrebbe cau-
sare la rottura della lama con pericolo di ferite gravi.
• Far avanzare molto lentamente l’utensile per il taglio
delle curve o volute. Forzando l’utensile si potrebbe
causare una superficie di taglio storta e danneggiare la
lama.
Accendere l’utensile senza che la lama faccia contatto, e
aspettare che essa raggiunga la velocità massima.
Posare poi la base piana sul pezzo da lavorare e spin-
gerla delicatamente in avanti seguendo la linea di taglio
fatta precedentemente. (Fig. 6)
Tagli inclinati
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di inclinare la base.
• Alzare completamente il coperchio antipolvere prima di
fare i tagli inclinati.
Con la base dell’utensile inclinata, è possibile praticare
tagli inclinati a qualsiasi angolazione tra 0° e 45° (a sini-
stra o a destra). (Fig. 7)
Allentare il bullone sul retro della base servendosi della
chiave esagonale. Spostare la base dell’utensile in modo
che il bullone sia posizionato al centro della fessura a
forma di croce sulla base dell’utensile. (Fig. 8)
Inclinare la base fino ad ottenere l’angolo di inclinazione
desiderato. Il bordo dell’alloggiamento del motore indica
l’angolo di smusso con graduazioni. Stringere poi il bul-
lone per fissare la base. (Fig. 9)
Tagli frontali della stessa altezza (Fig. 10)
Allentare il bullone sulla parte posteriore della base
dell’utensile usando la chiave esagonale, e spostare poi
completamente indietro la base. Stringere poi il bullone
per fissare la base dell’utensile.
Sfinestrature
Le sfinestrature possono essere fatte con i due metodi A
e B.
A) Trapanazione di un foro iniziale
Per le sfinestrature interne senza un taglio di ingresso
dal bordo, trapanare un foro iniziale di 12 mm o più di
diametro. Per cominciare a tagliare, inserire la lama in
questo foro. (Fig. 11)
B) Taglio a tuffo
Se si procede con cura come segue, non è necessa-
rio trapanare un foro iniziale o fare un taglio di
ingresso.
1. Inclinare in su l’utensile sul bordo anteriore della
base, con la punta della lama posizionata subito
sopra la superficie del pezzo da lavorare. (Fig. 12)
2. Esercitare una pressione sull’utensile in modo che
il bordo anteriore della base non si muova quando
lo si accende e si abbassa poi delicatamente e len-
tamente l’estremità posteriore della base.
3. Mentre la lama fora il pezzo da lavorare, abbassare
lentamente la base dell’utensile sulla superficie del
pezzo da lavorare.
4. Completare il taglio nel modo normale.
Bordi di finitura (Fig. 13)
Per rifinire i bordi o fare regolazioni dimensionali, pas-
sare leggermente la lama lungo i bordi di taglio.
Taglio dei metalli
Per tagliare i metalli, usare sempre un refrigerante (olio
da taglio) adatto. Questa inosservanza può causare un
veloce consumo della lama. Invece di usare un refrige-
rante, si può spalmare di grasso la parte inferiore del
pezzo da lavorare.
Estrazione della polvere (Fig. 14)
Collegando l’utensile ad un aspiratore Makita si possono
eseguire dei tagli puliti. Inserire il manicotto dell’aspira-
tore nel foro sulla parte posteriore dell’utensile.
NOTA:
• L’estrazione della polvere non può essere eseguita
quando si fanno i tagli inclinati.
Guida pezzo (accessorio opzionale)
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di installare o di rimuo-
vere gli accessori.
1) Tagli diritti (Fig. 15 e 16)
Se si devono fare ripetutamente dei tagli di 160 mm
o meno di larghezza, l’uso della guida pezzo assi-
cura dei tagli diritti veloci e puliti.
Per installarla, inserire la guida pezzo nel foro rettan-
golare sul fianco della base dell’utensile, con la
guida riparo rivolta in giù. Spingere la guida pezzo
sulla posizione della larghezza di taglio desiderata,
e stringere poi il bullone per fissarla.
2) Tagli circolari (Fig. 17 e 18)
Per tagliare cerchi o archi con un raggio di 170 mm o
meno, installare la guida pezzo come segue.
Inserire la guida pezzo nel foro rettangolare sul
fianco della base dell’utensile, con la guida riparo
rivolta in su. Inserire il perno della guida circolare in
uno dei due fori della guida riparo. Avvitare il
pomello filettato nel perno per fissarlo.
Spingere ora la guida pezzo sul raggio di taglio desi-
derato, e stringere il bullone per fissarla in posizione.
Spostare poi completamente in avanti la base
dell’utensile.
NOTA:
• Per tagliare i cerchi e gli archi, usare sempre le lame
No. B-17, B-18, B-26 o B-27.
Dispositivo antischeggiamento per la base
d’acciaio (accessorio opzionale) (Fig. 19)
Per ottenere dei tagli privi di schegge, è possibile usare il
dispositivo antischeggiamento. Per installare il dispositivo
antischeggiamento, spostare completamente in avanti la
base e inserirlo tra le due sporgenze della base.
NOTA:
• Il dispositivo antischeggiamento non può essere usato
quando si fanno tagli a sbieco.

19
MANUTENZIONE
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di qualsiasi intervento di
ispezione o di manutenzione.
• Mai usare benzina, benzene, solventi, alcol e altre
sostanze simili. Potrebbero causare scolorimenti,
deformazioni o crepe.
Per preservare la Sicurezza e l’Affidabilità del prodotto, le
riparazioni, l’ispezione e la sostituzione della spazzole di
carbone o qualsiasi altra manutenzione e regolazione
devono essere eseguite da un Centro Assistenza Makita
autorizzato usando sempre ricambi Makita.

20
NEDERLANDS (Originele instructies)
Verklaring van algemene gegevens
1 Zaagactie-keuzehendel
2 Trekschakelaar
3 Vastzetknop
4 Zaagbladhouder
5 Bout
6 Inbussleutel
7Rol
8 Zaagblad
9Haak
10 Zaaglijn
11 Voet
12 Zijrand
13 Schaalverdelingen
14 Slang
15 Breedtegeleider (trekgeleider)
16 Geleider
17 Schroefknop
18 Pen
19 Antisplinterinrichting
20 Uitsteeksels
TECHNISCHE GEGEVENS
• In verband met ononderbroken research en ontwikke-
ling behouden wij ons het recht voor bovenstaande
technische gegevens te wijzigen zonder voorafgaande
kennisgeving.
• De technische gegevens kunnen van land tot land ver-
schillen.
• Gewicht volgens de EPTA-procedure 01/2003
ENE019-1
Doeleinden van gebruik
Dit gereedschap is bedoeld voor het zagen van hout,
kunststof en metalen materialen. Een uitgebreide keuze
van accessoires en zaagbladen staat ter beschikking,
zodat het gereedschap voor talrijke doeleinden kan wor-
den gebruikt en optimaal geschikt is voor het zagen van
bogen en cirkels.
ENF002-1
Stroomvoorziening
Het gereedschap mag alleen worden aangesloten op
een stroombron van hetzelfde voltage als aangegeven op
de naamplaat, en kan alleen op enkel-fase wisselstroom
worden gebruikt. Het gereedschap is dubbel-geïsoleerd
volgens de Europese standaard en kan derhalve ook op
een niet-geaard stopcontact worden aangesloten.
GEA010-1
Algemene veiligheidswaarschuwingen voor
elektrisch gereedschap
WAARSCHUWING! Lees alle veiligheidswaar-
schuwingen en alle instructies. Het niet volgen van de
waarschuwingen en instructies kan leiden tot elektrische
schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies om in de
toekomst te kunnen raadplegen.
GEB016-3
VEILIGHEIDSWAARSCHUWINGEN VOOR
DECOUPEERZAAG
1. Houd elektrisch gereedschap vast aan het geïso-
leerde oppervlak van de handgrepen wanneer u
werkt op plaatsen waar het zaagaccessoire met
verborgen bedrading of zijn eigen snoer in aanra-
king kan komen.
Wanneer het zaagaccessoire in
aanraking komen met onder spanning staande dra-
den, zullen de niet-geïsoleerde metalen delen van het
gereedschap onder spanning komen te staan zodat
de gebruiker een elektrische schok kan krijgen.
2. Gebruik klemmen of een andere praktische
methode om het werkstuk op een stabiele onder-
grond te bevestigen en ondersteunen. Als u het
werkstuk in uw hand of tegen uw lichaam geklemd
houdt, is het onvoldoende stabiel en kunt u de con-
trole erover verliezen.
3. Draag altijd een veiligheidsbril. Een gewone bril
of een zonnebril is GEEN veiligheidsbril.
4. Vermijd het zagen op spijkers. Inspecteer het
werkstuk vooraf op de aanwezigheid van spij-
kers en verwijder deze voordat u met het werk
begint.
5. Ook niet voor het zagen van zeer grote werkstuk-
ken.
6. Controleer vooraf of er voldoende vrije ruimte is
achter het werkstuk om te voorkomen dat het
zaagblad tegen een vloer, een werkbank e.d.
stoot.
7. Houd het gereedschap stevig vast.
8. Zorg ervoor dat het zaagblad niet in contact is
met het werkstuk voordat u de spanning inscha-
kelt.
9. Houd uw handen uit de buurt van de bewegende
delen.
Model MJV430
Slaglengte 18 mm
Type zaagblad Type B
Max. snijcapaciteit Hout 65 mm
Zacht staal 6 mm
Aantal slagen per minuut (min–1) 0–3100
Gesamtlänge 214 mm
Nettogewicht 1,9 kg
Veiligheidsklasse /II
