GIANT PROFESSIONAL PVC
6x6m/6x8m/6x10m/6x12m
AUFBAUANLEITUNG
ASSEMBLY INSTRUCTION

2
WILLKOMMEN BEI STABILEZELTE

3
Deutsch ....................................................................4
English ................................................................... 20
Bitte lesen Sie dieWarn- und Aufbauhinweise vor dem Aufbau des Zeltes sorgfältig
durch. Beachten Sie die Pegehinweise für eine langlebige Nutzung.
Please read the warning and assembly instructions carefully before setting up the
tent. Follow the care instructions for long-lasting use.
INHALT

4
Herzlichen Glückwunsch zum Kauf Ihres stabilen Zeltes!
Wir freuen uns Sie, in unserer Welt der stabilen Zelte begrüßen zu dürfen. Überzeugen Sie sich selbst von
unserer langjährigen Erfahrung und hoher Kundenzufriendenheit. Denn mit uns erwerben Sie nicht nur ein
Zelt:Wir sind Ihr Regenschirm bei schlechtem Wetter, Ihr Sonnenschutz an heißen Tagen und Ihre Lageräche,
wenn es mal wieder eng wird. Damit Sie sich an Ihrem Zelt lange Zeit erfreuen können, empfehlen wir Ihnen,
nachstehende Hinweise sorgfältig zu beachten. Bitte lesen Sie die Aufbauanleitung vor der Nutzung Ihres
Zeltes aufmerksam durch. Sie können diese auch downloaden unter Stabilezelte.de/Aufbauanleitungen.
Unser Name ist Programm, jedoch stoßen auch stabile Zelte an Ihre Grenzen. Aus diesem Grund werden
keine Garantien bei schlechten Witterungsverhältnissen, wie z.B. schwerer Schneefall oder starker Wind über-
nommen. Bitte verfolgen Sie stets den Wetterbericht, um im Bedarfsfall das Zelt rechtzeitig zu sichern und/
oder abzubauen. Jedes Bundesland hat unterschiedliche Vorschriften für das Errichten von mobilen Bauten
(Zelten). Ob Genehmigungen für Ihre Nutzungszwecke erforderlich sind, erfahren Sie bei Ihrer örtlichen
Behörde.
EINFÜHRUNG

5
WARNHINWEISE
Alle Planen müssen mindestens 24 Stunden vor dem Aufbau bei Raumtemperatur gelagert werden. Das
Material wird dadurch agiler und vereinfacht somit den Aufbau. Andernfalls kann es zu Bruchstellen an
den gefalteten Stellen kommen. Beim Einsatz geeigneter Heizgeräte (Auskunft hierzu im Fachhandel) ist ein
Abstand von mindestens 1,2 Metern zu jeglichem Planenmaterial einzuhalten. Sie sollten auf keinen Fall
oenes Feuer und Heizgeräte mit oener Flamme im Zelt verwenden.
Der Aufbauer des Zeltes ist verantwortlich für die angemessene Sicherung. DieVerankerung muss regelmäßig
geprüft werden, um stets die Sicherheit des Zeltes zu gewährleisten, Schäden am Zelt vorzubeugen und
Dritte zu schützen. Spanngummis sind Verschleißteile, die bei regelmäßiger oder längerer Nutzung erneuert
werden müssen. Diese nden Sie als Zubehörartikel in unserem Onlineshop.

6
PE (Polyethylen)-Planen sind für die gelegentliche Nutzung über mehrereWochen geeignet. Bei einer längeren
Nutzung über mehrere Monate empfehlen wir PVC-Planen zu erwerben. PVC-Material hält einer höheren UV-
Belastung stand und Sie protieren von einer strapazierfähigeren Materialbeschaenheit.
PE -Planen halten Temperaturen von bis zu -5 °C und Professional PVC-Planen von bis zu - 20 °C stand.
Bitte tragen Sie beim Aufbau des Zeltes festes Schuhwerk, da das Metall scharfe Kanten haben kann!
Bei Schneefall muss unbedingt darauf geachtet werden, dass der Schnee regelmäßig und zeitnah von der
Dachplane entfernt wird. Gleiches gilt nach starken Regenfällen oder bei Belastung durch andere Gegen-
stände.
Bewahren Sie Kleinteile für Kinder unzugänglich auf.
WARNHINWEISE

7
Prüfen Sie die Lieferung anhand der beiliegenden Teileliste auf Vollständigkeit. Achten Sie darauf, dass der
Untergrund für den Aufbau Ihres Zeltes geeignet ist. Folgen Sie bitte ausschließlich den einzelnen Schritten
der Aufbauanleitung. Nutzen Sie das mitgelieferte Befestigungsmaterial zur Sicherung des Zeltes.
Reinigung und Aufbewahrung
Benutzen Sie bitte keine aggressiven Reinigungsmittel. Reinigen Sie Ihr Zelt mit einer milden Lauge,
lauwarmem Wasser und einem feuchten Schwamm*. Das Zelt sollte nicht im nassen Zustand eingelagert
werden, um Schimmelbildung zu vermeiden. Achten Sie beim Abbau auf die Teileliste und überprüfen Sie Ihr
Zelt auf Vollständigkeit. Achten Sie beim Einlagern des Zeltes darauf, keine weiteren Gegenstände auf dem
Zelt abzustellen, um Schäden zu vermeiden.
*Verwenden Sie bitte keinen Schwamm mit Scheuervlies, da sonst das Planenmaterial irreparabel beschädigt werden könnte.
VOR DEM ERSTEN GEBRAUCH

8
BEZEICHNUNG TEIL 6x6 m 6x8 m 6x10 m 6x12 m
STANGE 1 (1430mm) 16 Stk. 20 Stk. 24 Stk. 28 Stk.
STANGE 2 (1925mm) 21 Stk. 28 Stk. 35 Stk. 42 Stk.
STANGE 3 (1470mm) 8 Stk. 10 Stk. 12 Stk. 14 Stk.
STANGE 4 (500mm) 4 Stk. 5 Stk. 6 Stk. 7 Stk.
STANGE 5 (1888mm)
(XXL VARIANTE 2488mm)
8 Stk. 10 Stk. 12 Stk. 14 Stk.
STANGE 6 (1915mm) 6 Stk. 6 Stk. 6 Stk. 6 Stk.
Verbinder 7 (110° 3 WEGE) 4 Stk. 4 Stk. 4 Stk. 4 Stk.
TEILELISTE (1/4)

9
Verbinder 8 (140° 3 WEGE) 2 Stk. 2 Stk. 2 Stk. 2 Stk.
Verbinder 9 (140° 4 WEGE) 2 Stk. 3 Stk. 4 Stk. 5 Stk.
Verbinder 10 (110° 4 WEGE) 4 Stk. 6 Stk. 8 Stk. 10 Stk.
Verbinder 11
(4 WEGE KREUZ) 4 Stk. 6 Stk. 8 Stk. 10 Stk.
Verbinder 12
(3 WEGE „T“) 4 Stk. 4 Stk. 4 Stk. 4 Stk.
Verbinder 13
(3 WEGE FUß) 4 Stk. 4 Stk. 4 Stk. 4 Stk.
Verbinder 14
(3 WEGE FUß„T“) 4 Stk. 6 Stk. 8 Stk. 10 Stk.
Verbinder 15
(2 WEGE FUß„T“) 4 Stk. 4 Stk. 4 Stk. 4 Stk.
TEILELISTE (2/4)

10

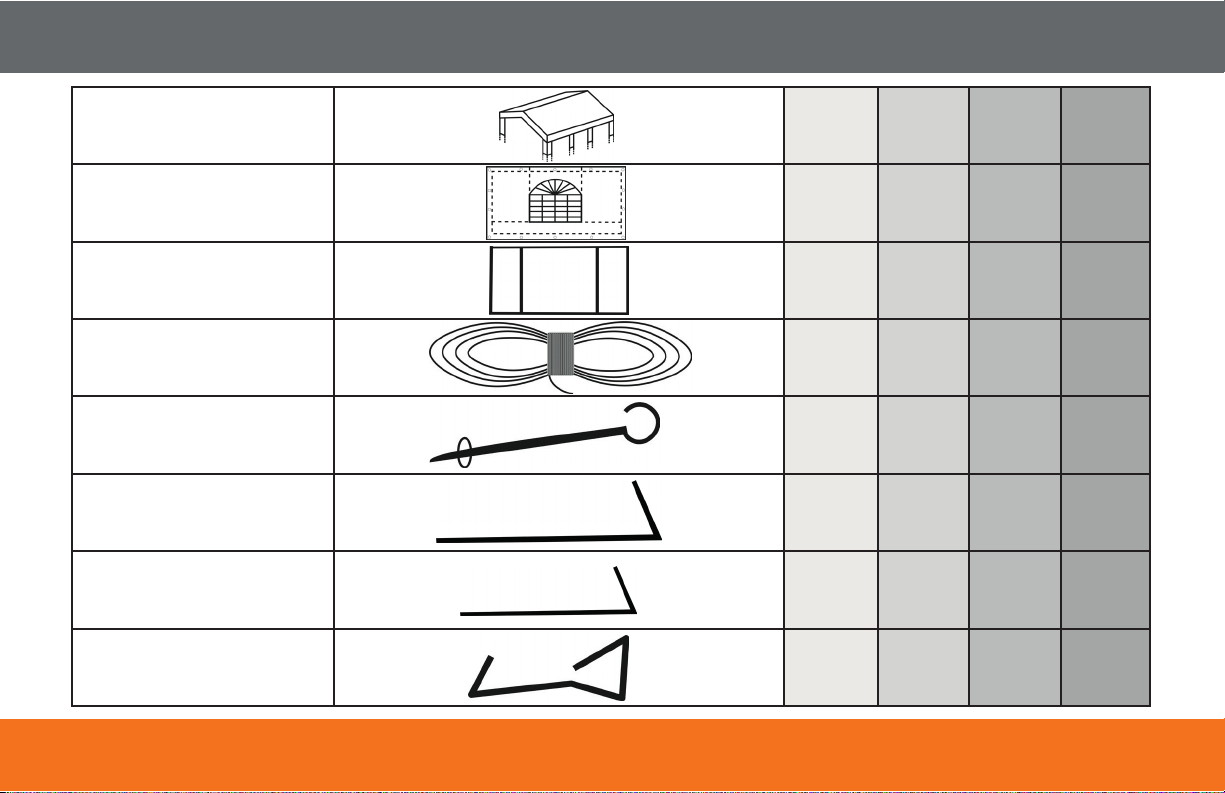

DACHPLANE 1 Stk. 1 Stk. 1 Stk. 1 Stk.
SEITENWAND 6 Stk. 8 Stk. 10 Stk. 12 Stk.
GIEBELWAND 2 Stk. 2 Stk. 2 Stk. 2 Stk.
ABSPANNSEIL 4 Stk. 4 Stk. 4 Stk. 4 Stk.
SPIRALERDHAKEN 4 Stk. 4 Stk. 4 Stk. 4 Stk.
STANGENERDHAKEN 12 Stk. 14 Stk. 16 Stk. 18 Stk.
PLANENERDHAKEN 36 Stk. 42 Stk. 48 Stk. 54 Stk.
HAKEN 8 Stk. 10 Stk. 12 Stk. 14 Stk.
TEILELISTE (3/4)

11

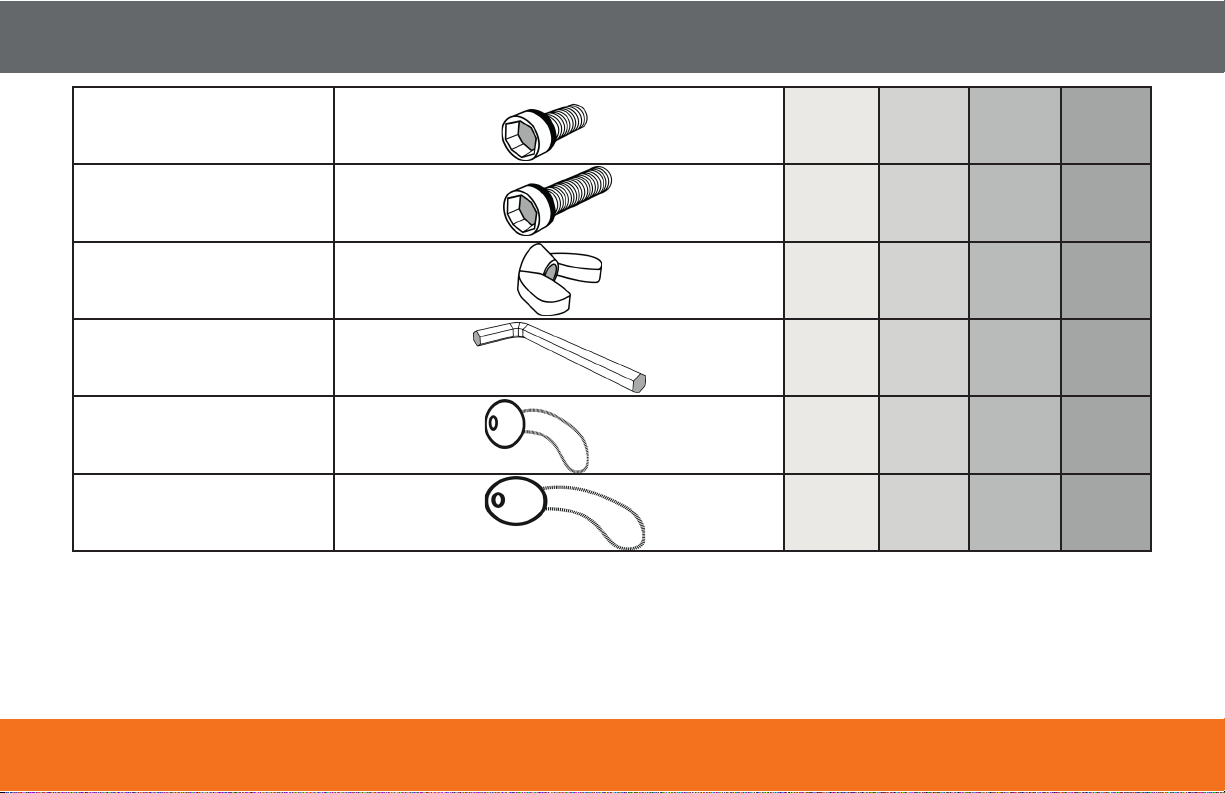

SCHRAUBE (M6 x 10mm) 106 Stk. 132 Stk. 158 Stk. 184 Stk.
SCHRAUBE (M6 x 30 mm) 16 Stk. 20 Stk. 24 Stk. 28 Stk.
FLÜGELMUTTER 16 Stk. 20 Stk. 24 Stk. 28 Stk.
INBUS 2 Stk. 2 Stk. 2 Stk. 2 Stk.
SPANNGUMMIS KURZ 26 Stk. 26 Stk. 26 Stk. 26 Stk.
SPANNGUMMIS LANG 136 Stk. 160 Stk. 184 Stk. 208 Stk.
TEILELISTE (4/4)

12
GARANTIE & KUNDENDIENST
Bitte beachten Sie, dass wir eine Gewährleistung vergeben, die sich auf den Auslieferzustand der Ware
bezieht. Für Schäden im Zuge der Nutzung oder durch äußere Einüsse können wir leider keine Gewährleis-
tung übernehmen.
Haben Sie Fragen zu unserem Produkt? Zögern Sie nicht uns zu kontaktieren!
Schreiben Sie einfach eine E-Mail an [e-mail] oder wählen Sie unsere Servicehotline unter
0611-73669790.

13
VOR DEM AUFBAU
Halten Sie Kinder während des Aufbaus fern. Kinder können Kleinteile verschlucken und beim unachtsamen
Spielen mit der Plastikverpackung droht Erstickungsgefahr.
Wählen Sie einen geeigneten Ort für den Aufbau des Zeltes:
• Das Zelt muss auf einer ebenen, sicheren und windgeschützten Fläche aufgestellt werden
• Um Beschädigungen zu vermeiden, halten Sie genug Abstand zu spitzen Gegenständen, Bäumen,
Gebäuden usw.
• Stellen Sie das Zelt nicht in der Nähe von oenen Feuerstellen auf.

14

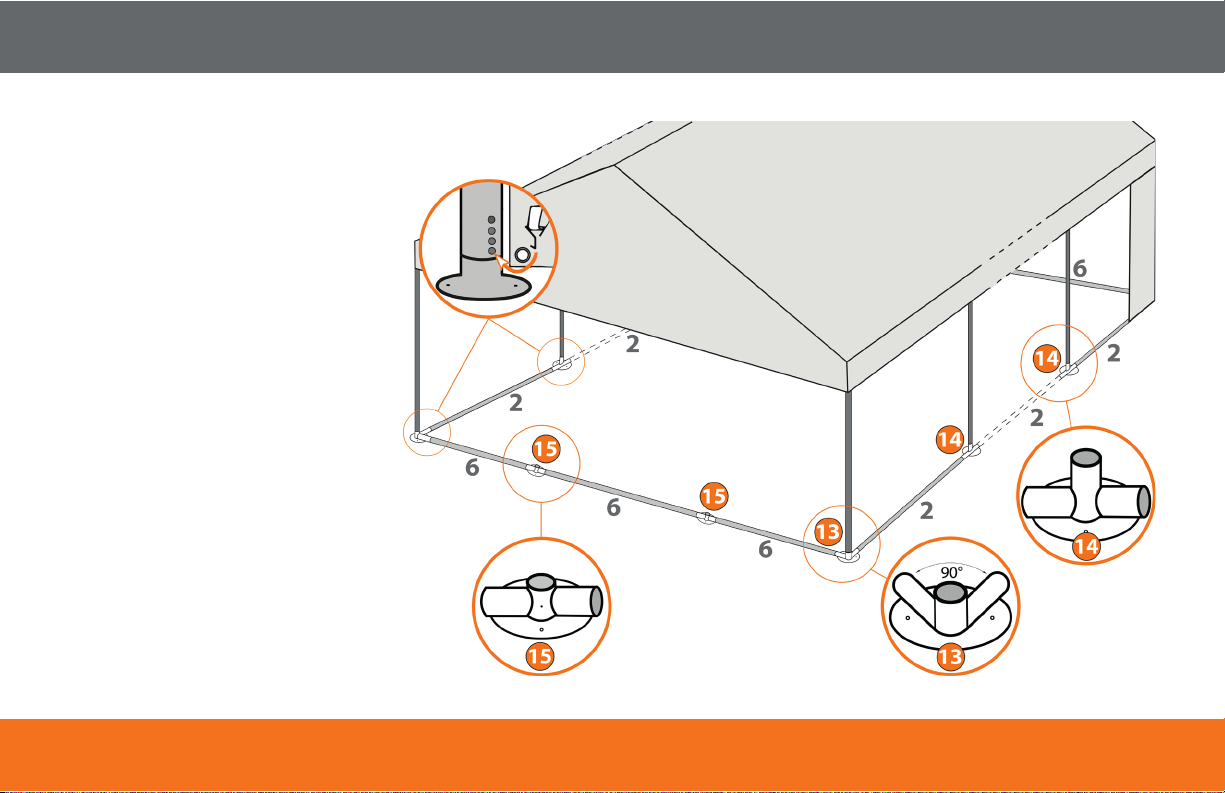

SCHRITT 1
Legen Sie die Stangen und
Verbindungselemente
gemäß Zeichnung auf dem
Boden aus.

15

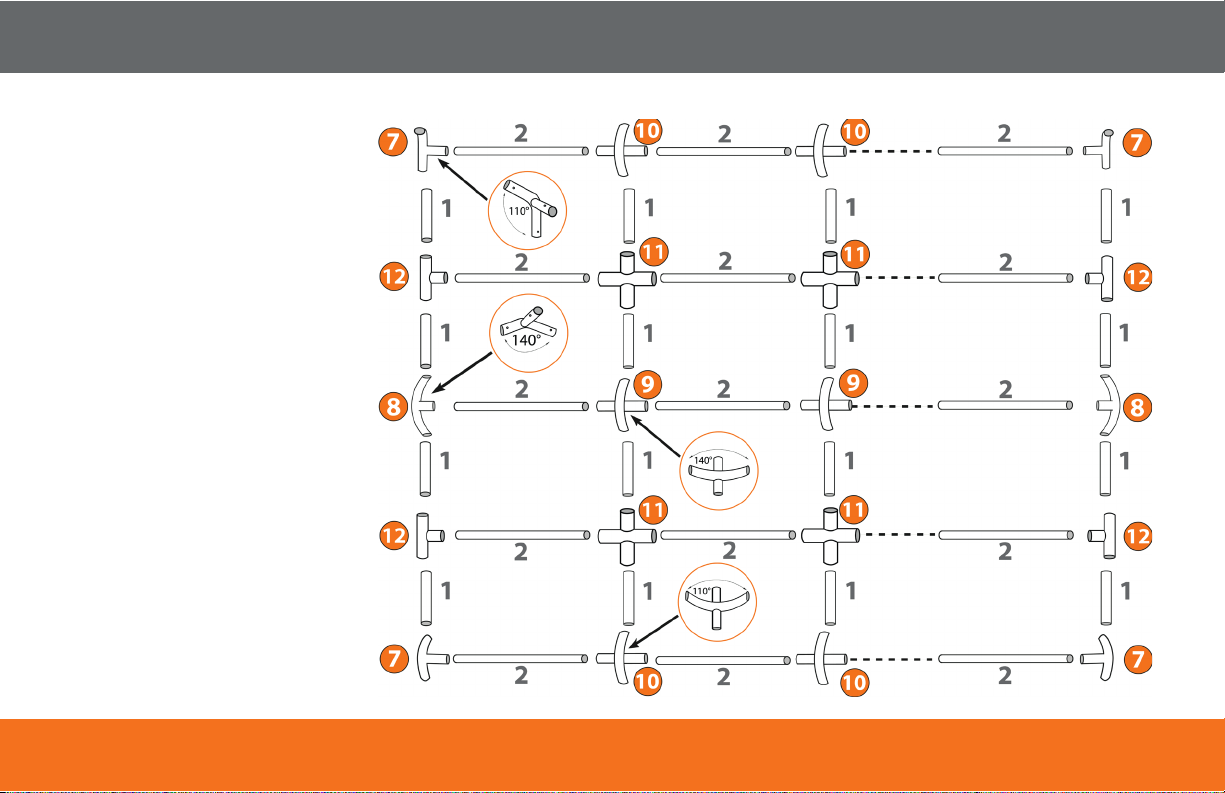

SCHRITT 2
7
12
11
10
9
8
2
2
2
2
2
2
1
1
1
1
1
1
1
1
33
4M6x10mm
Schraube
(Screw)
M6x30mm
M6x10mm
Schraube
(Screw)
Stecken Sie die Dachkonstruktion des Zeltes wie abgebildet zusammen. Fixieren Sie alle Einzeteile mit
den beiliegenden Schrauben. Stellen Sie sicher dass alle Verbinder eingerastet und xiert sind. Ziehen Sie
anschließend vorsichtig die Dachplane über das Gestell.

16
SCHRITT 3
Heben Sie nun die Dachkonstruktion an einer Seite an und befestigen Sie die Standfußstangen (5). Je
Standfußstange sollte eine Person anheben. Hängen Sie anschließend das Giebelteil ein. Daraufhin
heben Sie die Konstruktion auf der anderen Seite ebenfalls an und befestigen die restlichen Standfußstangen.

17
SCHRITT 4
Befestigen Sie in diesem
Schritt die Standfußstan-
gen an den Grundrahmen.
Nutzen Sie hierfür die
Verbinder (13, 14, 15) sowie
die Stangen (2, 6).
Mit den Stangenerdhaken
können Sie nun das Gestänge
am Boden befestigen. Die
Haken nutzen Sie um die
Seiten der Dachplane am
unteren Teil der Standfuß
-stangen zu sichern.

18
Befestigen Sie anschließend die Seitenteile mit den
langen Spanngummis. Für das Giebelteil nutzen Sie
die kurzen Spanngummis. Bei unseren XXL Modellen
mit 260 cm Durchgangshöhe emfpiehlt es sich eine
Leiter für die Befestigung zu verwenden.
SCHRITT 5

19
SCHRITT 6
Fixieren Sie nun ebenfalls das Zeltgestänge mit den Abspannseilen. Hierfür binden Sie die Seile an den
Eckverbindern (7) fest, führen die Seile durch die Öse an der Dachplane nach außen und befestigen das Seil
mit Hilfe der Spiralerdhaken am Boden. Abschließend spannen Sie die Seiten- und Giebelwände mit den
Planenerdhaken am Boden ab.

20
Congratulations on the purchase of your stable tent!
We are glad to welcome you in our stable tents world. Convince yourself of our many years of experience and
high customer satisfaction. With us you do not only acquire a tent we are your umbrella in bad weather, your
sun protection on hot days and your storage area if it becomes again narrow. In order to enjoy your tent for a
long time, we recommend that you carefully follow the instructions below. Please read the assembly instruc-
tions carefully before using your tent and keep them for later use. You can download the assembly instruction
anytime from our website stabilezelte.de/Aufbauanleitungen.
Even stable tents have their limits. For this reason no guarantees are taken over with bad weather conditions
like e.g. heavy snowfall or strong wind. In such cases, please pay attention to the weather forecast in order to
secure and/or dismantle the tent in time if necessary. Each country has regulations. Please contact your local
authorities to nd out whether any permits are required for your intended use.
ASSEMBLY INSTRUCTIONS AND WARNINGS
