Stag 400 DPI User manual

2.7 NANO EcoBoost
2.7, 235kW, 316 KM
Ford Edge Sport 2017 USA
Model sterownika STAG
STAG 400.6 DPI model A1
- wymagany sterownik
od wersji wykonania (wyk. 1/A1)
Kod kalibracyjny w AcStag
Ford NANO (2.7 EcoBoost)
UWAGA: kod dostępny w sterownikach od wykonania 1/A1
(niedostępny w sterownikach o starszym wykonaniu 1/A0)
Rewizja dokumentu Rev. 47

AC S.A. wszelkie prawa zastrzeżone. Zabronione jest kopiowanie, publikowanie, rozpowszechnianie, udostępnianie czy wykorzystywania w jakikolwiek inny
sposób całości lub części danych zawartych w niniejszym dokumencie, w szczególności zdjęć, rysunków, ilustracji, znaków towarowych itp. pod rygorem
odpowiedzialności karnej lub cywilnej.
2 Rev. 47
Należy montować wyłącznie wtryskiwacze i reduktory produkcji AC – R01/R02, W02/W03.
Silnik obsługiwany przez model sterownika dostępny w wykazie na stronie www:
http://www.ac.com.pl/pl-warsztat-kody-silnikow
1. Montaż dysz wtryskiwaczy gazowych.

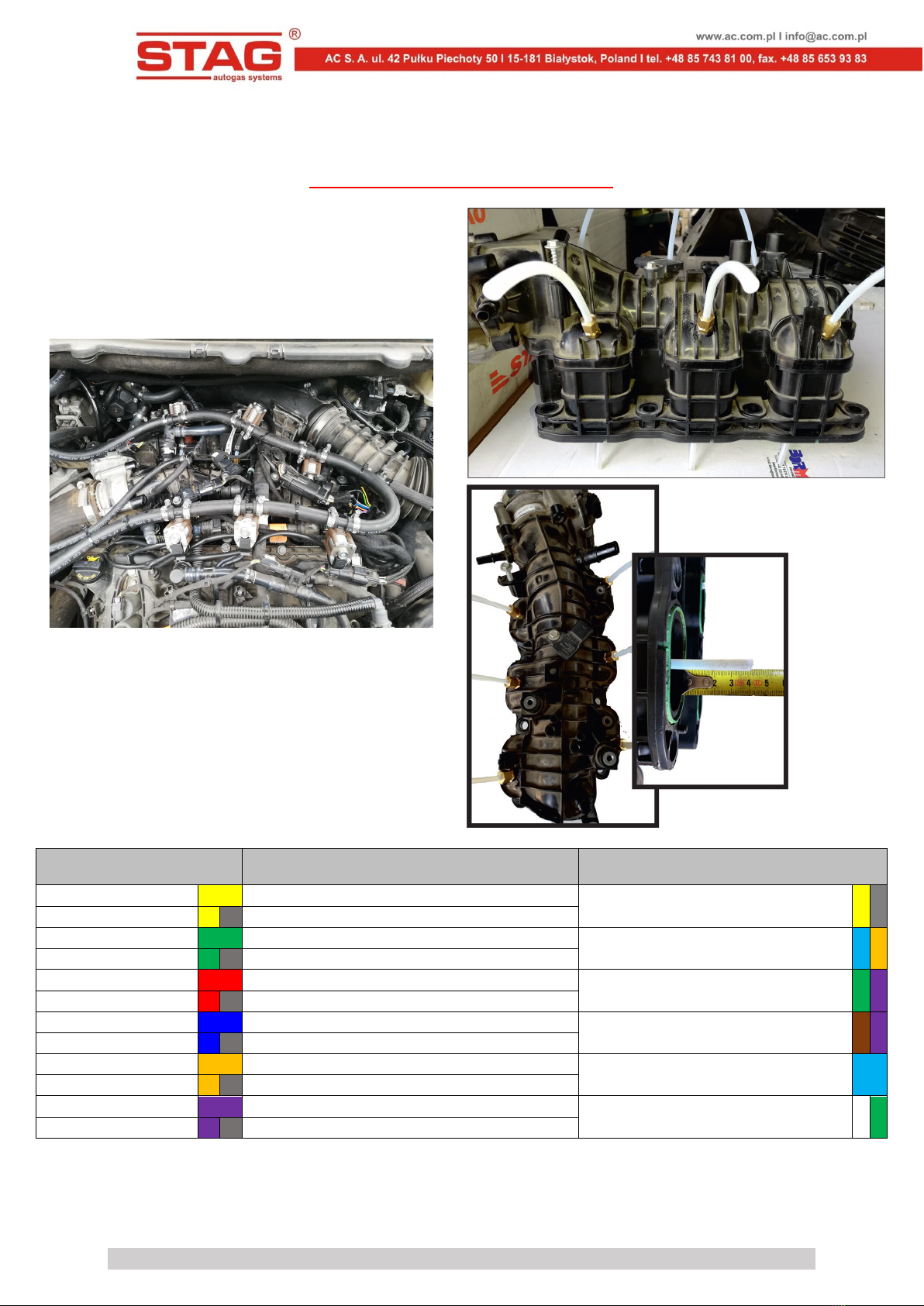

Po zdjęciu kolektora ssącego wykonać nawierty
pod dysze jak na zdjęciu poglądowym. Sugerowane
użycie komponentów instalacji gazowej:
- wtryskiwaczy AC W03 z rozmiarem dyszy 2.5
mm z przedłużkami w kolektorze o długości 85 mm.
- reduktor AC R02 TWIN
2. Sposób wykonania emulacji wtryskiwaczy
benzynowych

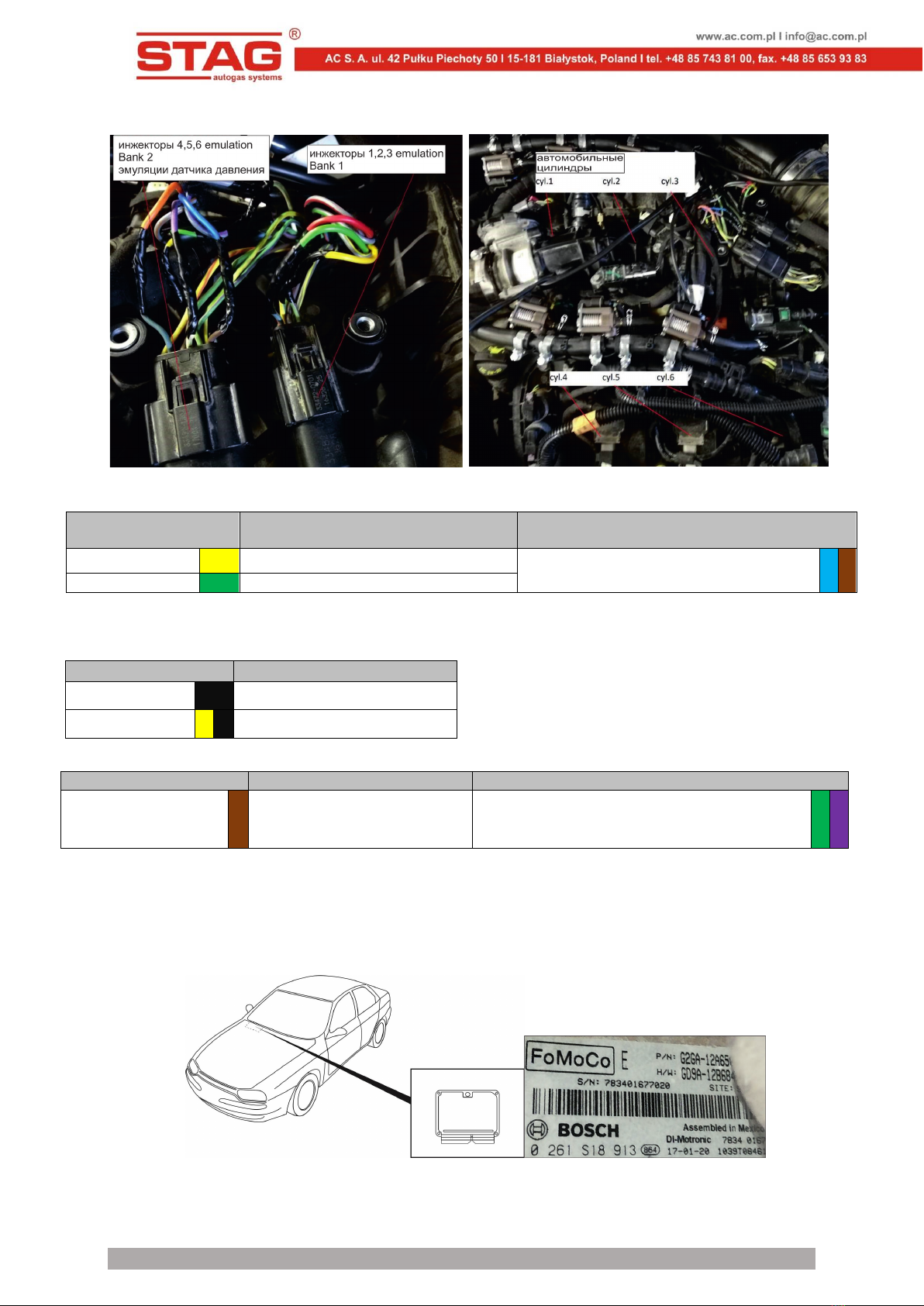

Podłączenie emulacji wykonać przy złączu
widocznym na zdjęciu według tabeli zamieszczonej
poniżej. Jeżeli kolory przewodów nie są zgodne z
tabelą, należy kierować się numerami pinów.
Kolor przewodu STAG Opis podłączenia
Kolor przewodu wtryskiwacza
benzynowego i nr pin w złączu
Żółty
Wtryskiwacz benzynowy I- do wtryskiwacza
Żółto-szary
PIN-5 [Cylinder 1]
Żółto-szary
Wtryskiwacz benzynowy I- od ECU samochodu
Zielony
Wtryskiwacz benzynowy II- do wtryskiwacza
Niebiesko-pomarańczowy
PIN-3 [Cylinder 2]
Zielono-szary
Wtryskiwacz benzynowy II- od ECU samochodu
Czerwony
Wtryskiwacz benzynowy III- do wtryskiwacza
Zielono-fioletowy
PIN-1 [Cylinder 3]
Czerwono-szary
Wtryskiwacz benzynowy III- od ECU samochodu
Niebieski
Wtryskiwacz benzynowy IV- do wtryskiwacza
Brązowo-fioletowy
PIN-1 [Cylinder 6]
Niebiesko-szary
Wtryskiwacz benzynowy IV- od ECU samochodu
Pomarańczowy
Wtryskiwacz benzynowy V- do wtryskiwacza
Niebieski
PIN-5 [Cylinder 4]
Pomarańczowo-szary
Wtryskiwacz benzynowy V- od ECU samochodu
Fioletowy
Wtryskiwacz benzynowy VI- do wtryskiwacza
Biało-zielony
PIN-3 [Cylinder 5]
Fioletowo-szary
Wtryskiwacz benzynowy VI- od ECU samochodu

AC S.A. wszelkie prawa zastrzeżone. Zabronione jest kopiowanie, publikowanie, rozpowszechnianie, udostępnianie czy wykorzystywania w jakikolwiek inny
sposób całości lub części danych zawartych w niniejszym dokumencie, w szczególności zdjęć, rysunków, ilustracji, znaków towarowych itp. pod rygorem
odpowiedzialności karnej lub cywilnej.
3 Rev. 47
3. Sposób wykonania emulacji czujnika ciśnienia paliwa
Podłączenie emulacji czujnika ciśnienia wykonać wg tabeli poniżej przy złączu ze zdjęcia z rozdziału 2.
4. Podłączenia dedykowane
4.1. Podłączenie komunikacji OBD
4.2. Podłączenia standardowe
Kolor przewodu STAG
Podłączenie
Kolor przewodu i nr pin
Brązowy Obroty (kość przy czujniku) Zielono-fioletowy
PIN-1
UWAGA: Jeżeli kolory przewodów nie są zgodne z tabelą, należy kierować się numerami pinów
sterownika ECU.
Kolor przewodu STAG Opis podłączenia
Kolor przewodu czujnika ciśnienia i nr pin na
złączu
Żółty
Do czujnika ciśnienia
Niebiesko-brązowy
PIN- 7
Zielony
Do sterownika ECU
Kolor przewodu
Nr pin w złączu OBD
Czarny 6
Żółto-czarny 14

AC S.A. wszelkie prawa zastrzeżone. Zabronione jest kopiowanie, publikowanie, rozpowszechnianie, udostępnianie czy wykorzystywania w jakikolwiek inny
sposób całości lub części danych zawartych w niniejszym dokumencie, w szczególności zdjęć, rysunków, ilustracji, znaków towarowych itp. pod rygorem
odpowiedzialności karnej lub cywilnej.
4 Rev. 47
5. Informacje pomocnicze.
5.1. Umiejscowienie sterownika benzynowego.

2.7 NANO EcoBoost
2.7, 235kW, 316 KM
Ford Edge Sport 2017 USA
STAG controller model
STAG 400.6 DPI model A1
- required controller
since (wyk. 1/A1)version
AcStag calibration code
Ford NANO (2.7 EcoBoost)
NOTE: the code is available in controllers from version 1/A1
(not available in controllers with older version 1/A0)
Document revision Rev. 47

AC S.A. All rights reserved Copying, publishing, distribution, and any usage of the full or partial data included in the herewith document, particularly pictures,
drawings, illustrations, trademarks, etc., is strictly prohibited under the law.
2 Rev. 47
Should be installed only injectors and reducers manufactured by AC R01/R02, W02/W03.
Engine code supported by the controller model(A1,A2,B1,B2). The list available on the AC website
http://www.ac.com.pl/en-services-zone-400dpi
1. Installation of LPG injector nozzles.
The boreholes for the LPG injector nozzles should be
drilled in the suction manifold as shown in the picture.
Suggested use of gas system components:
- Injector AC W03 with nozzle diameter 2.5 mm
and 85 mm long extensions in the suction manifold
- Reducer AC R02 TWIN
2. Petrol injectors emulation method
Make a connection at the connector shown on the
picture according to the table below. If the wire colors
are not compatible with the table, you should pay
attention to the pin numbers of ECU controller.
STAG wire colour Connection description
Wire colour of petrol injector and PIN
number of connector
Yellow
Petrol injector I –to the injector
Yellow-grey
PIN-5 [Cylinder 1]
Yellow and grey
Petrol injector II – from vehicle’s ECU
Green
Petrol injector II – to the injector
Blue-orange
PIN-3 [Cylinder 2]
Green and grey
Petrol injector II – from vehicle’s ECU
Red
Petrol injector III – to the injector
Green-violet
PIN-1 [Cylinder 3]
Red and grey
Petrol injector III – from vehicle’s ECU
Blue
Petrol injector IV – to the injector
Brown-violet
PIN-1 [Cylinder 6]
Blue and grey
Petrol injector IV – from vehicle’s ECU
Orange
Petrol injector V – to the injector
Blue
PIN-5 [Cylinder 4]
Orange-grey
Petrol injector V – from vehicle’s ECU
Violet
Petrol injector VI –to the injector
White-green
PIN-3 [Cylinder 5]
Violet-grey
Petrol injector VI –from vehicle’s ECU

AC S.A. All rights reserved Copying, publishing, distribution, and any usage of the full or partial data included in the herewith document, particularly pictures,
drawings, illustrations, trademarks, etc., is strictly prohibited under the law.
3 Rev. 47
3. Fuel pressure sensor emulation method
Make a connection at the connector shown on the picture (Chapter 2) according to the table below.
4. Dedicated connections
4.1. OBD communication connection
4.2. Standard connection
STAG wire colour
Connection
Wire color nad Pin number
Brown RPM (connector next to sesnor) Green - violet
PIN-1
NOTE: If the wire colors are not compatible with the table, you should pay attention to the pin number of
the ECU controller.
5. Additional information
5.1. Location of the ECU
STAG wire colour Connection description
Wire color of pressure sensor and PIN number
on connector
Yellow To the pressure sensor
Blue-brown
PIN-7
Green
To the ECU controller
STAG wire colour
Pin numer on OBD connector
Black 6
Yellow-black 14

2.7 NANO EcoBoost
2.7, 235kW, 316 KM
Ford Edge Sport 2017 USA
Модель контроллера STAG
STAG 400.6 DPI model A1
- требуемый контроллер
от версии (wyk. 1/A1
Калибровочный код в AcStag
Ford NANO (2.7 EcoBoost)
ВНИМАНИЕ! код доступен в контроллерах с версии 1/A1
(недоступно в контроллерах с более ранней версией 1/A0)
Редакция документа Rev. 47

AC S.A. All rights reserved Copying, publishing, distribution, and any usage of the full or partial data included in the herewith document, particularly pictures,
drawings, illustrations, trademarks, etc., is strictly prohibited under the law.
2 Rev. 47
Исключительно надо монтировать инжекторы и редукторы производства АС- R01/R02, W02/W03
Двигатель, поддерживаемый моделью контроллера, доступен в списке на веб-сайте
http://www.ac.com.pl/ru-serwisy-stag400DPI
1. Монтаж сопел газовых форсунок .
После снятия впускного коллектора, выполнить
отверстия, как на обзорной фотографии.
Предлагаемое использование компонентов газовой
установки :
- инжекторы AC W03с размером сопла 2.5 mm
и удлинители длиной 85 мм во всасывающем
коллекторе
- Pедуктор AC R02 TWIN
2. Порядок выполнения эмуляции бензиновых
инжекторов.
Подключите к разъему, показанному на
рисунке, в соответствии с таблицей ниже. Если
цвета проводов несовместимы с таблицей,
обратите внимание на номера контактов
контроллера ЭБУ.
Цвет провода STAG Описание подсоединения
Цвет провода бензиновой форсунки и
PIN-код разъема
Желтый
Бензиновый инжектор I- к инжектору
Желто-серый
PIN-5 [Cylinder 1]
Желто-серый
Бензиновый инжектор I- от ECU автомобиля
Зеленый
Бензиновый инжектор II - к инжектору
Синий - oранжевый
PIN-3 [Cylinder 2]
Зелено-серый
Бензиновый инжектор II -от ECU автомобиля
Красный
Бензиновый инжектор III - к инжектору
Зеленый - пурпурный
PIN-1 [Cylinder 3]
Красно-серый
Бензиновый инжектор III -от ECU автомобиля
Синий
Бензиновый инжектор IV -к инжектору
Коричневый- пурпурный
PIN-1 [Cylinder 6]
Сине-серый
Бензиновый инжектор IV -от ECU автомобиля
Oранжевый
Бензиновый инжектор V - к инжектору
Синий
PIN-5 [Cylinder 4]
Oранжевый- серый
Бензиновый инжектор V -от ECU автомобиля
Пурпурный
Бензиновый инжектор VI -к инжектору
белый - Зеленый
PIN-3 [Cylinder 5]
Пурпурный - серый
Бензиновый инжектор VI- от ECU автомобиля

AC S.A. All rights reserved Copying, publishing, distribution, and any usage of the full or partial data included in the herewith document, particularly pictures,
drawings, illustrations, trademarks, etc., is strictly prohibited under the law.
3 Rev. 47
3. Порядок выполнения эмуляции датчика давления топлива
Выполните подключение к разъему, показанному на рисунке (Глава 2), в соответствии с таблицей ниже.
4. Специальные подключения
4.1. Подсоединение коммуникации OBD
4.2. Стандартные подсоединения
Цвет провода STAG
Подсоединение
Цвет провода и номер контакта
Коричневый Обороты
(разъем рядом с sesnor)
Зеленый - Пурпурный
PIN-1
ВНИМАНИЕ! Если цвета проводов не совпадают с таблицей, следует руководствоваться номерами
пинов блока управления ECU
5. Вспомогательная информация.
5.1. Расположение ЭБУ
Цвет провода STAG Описание подсоединения
Цвет провода датчика давления и номер PIN
на разъеме
Желтый К датчику давления
Синий - Коричневый
PIN-7
Зеленый
К контроллеру ECU
Цвет провода STAG
№ контакта в разъеме OBD
Черный 6
Желто-черный 14
