Betriebsanleitung
Operating instructions
Additional languages www.stahl-ex.com
DE EN
Media Converter FX op is / TX SC
für Zone 2
Media Converter FX op is / TX SC
for Zone 2
Reihe 9721/13-11
Series 9721/13-11

DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Betriebsanleitung
Additional languages www.stahl-ex.com
DE
Media Converter FX op is / TX SC
für Zone 2
Reihe 9721/13-11-xx

2Media Converter FX op is / TX SC für Zone 2
Reihe 9721/13-11-xx
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Inhaltsverzeichnis
1 Allgemeine Angaben ...........................................................................................3
1.1 Hersteller .............................................................................................................3
1.2 Angaben zur Betriebsanleitung ...........................................................................3
1.3 Weitere Dokumente ............................................................................................3
1.4 Konformität zu Normen und Bestimmungen .......................................................3
2 Erläuterung der Symbole ....................................................................................4
2.1 Symbole in der Betriebsanleitung .......................................................................4
2.2 Warnhinweise .....................................................................................................4
2.3 Symbole am Gerät ..............................................................................................5
3 Sicherheitshinweise ............................................................................................5
3.1 Aufbewahrung der Betriebsanleitung ..................................................................5
3.2 Sichere Verwendung ...........................................................................................5
3.3 Umbauten und Änderungen ................................................................................6
4 Funktion und Geräteaufbau ................................................................................6
4.1 Funktion ..............................................................................................................6
4.2 Geräteaufbau ......................................................................................................7
5 Technische Daten ...............................................................................................7
6 Projektierung .....................................................................................................10
7 Transport und Lagerung ...................................................................................10
8 Montage und Installation ...................................................................................11
8.1 Maßangaben / Befestigungsmaße ....................................................................12
8.2 Montage / Demontage, Gebrauchslage ............................................................12
8.3 Installation .........................................................................................................15
9 Inbetriebnahme .................................................................................................16
10 Betrieb ...............................................................................................................16
10.1 Betrieb ...............................................................................................................16
10.2 Anzeige .............................................................................................................16
10.3 Fehlerbeseitigung .............................................................................................17
11 Instandhaltung, Wartung, Reparatur .................................................................17
11.1 Instandhaltung ..................................................................................................17
11.2 Wartung ............................................................................................................17
11.3 Reparatur ..........................................................................................................18
11.4 Rücksendung ....................................................................................................18
12 Reinigung ..........................................................................................................18
13 Entsorgung ........................................................................................................18
14 Zubehör und Ersatzteile ...................................................................................19

226834 / 972160310010
2017-06-02·BA00·III·de·02
Allgemeine Angaben
3
Media Converter FX op is / TX SC für Zone 2
Reihe 9721/13-11-xx
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
1 Allgemeine Angaben
1.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Tel.: [phone]
Fax: [phone]
Internet: www.stahl-ex.com
E-Mail: [email protected]
1.2 Angaben zur Betriebsanleitung
ID-Nr.: 226834 / 972160310010
Publikationsnummer: 2017-06-02·BA00·III·de·02
Die Originalbetriebsanleitung ist die englische Ausgabe.
Diese ist rechtsverbindlich in allen juristischen Angelegenheiten.
1.3 Weitere Dokumente
• Datenblatt
Weitere Sprachen, siehe www.stahl-ex.com.
1.4 Konformität zu Normen und Bestimmungen
Siehe Zertifikate und EU-Konformitätserklärung: www.stahl-ex.com.
Das Gerät verfügt über eine IECEx-Zulassung. Siehe IECEx-Homepage:
http://iecex.iec.ch/
Weitere nationale Zertifikate stehen unter dem folgenden Link zum Download bereit:
http://www.r-stahl.com/downloads/certificates.html.

Erläuterung der Symbole
4226834 / 972160310010
2017-06-02·BA00·III·de·02
Media Converter FX op is / TX SC für Zone 2
Reihe 9721/13-11-xx
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
2 Erläuterung der Symbole
2.1 Symbole in der Betriebsanleitung
2.2 Warnhinweise
Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte
Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut:
• Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS
• Art und Quelle der Gefahr/des Schadens
• Folgen der Gefahr
• Ergreifen von Gegenmaßnahmen zum Vermeiden der Gefahr bzw. des Schadens
Symbol Bedeutung
Tipps und Empfehlungen zum Gebrauch des Geräts
Gefahr durch explosionsfähige Atmosphäre
Gefahr durch Laserstrahlung
GEFAHR
Gefahren für Personen
Nichtbeachtung der Anweisung führt zu schweren oder tödlichen Verletzun-
gen bei Personen.
WARNUNG
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu schweren oder tödlichen Verletzun-
gen bei Personen führen.
VORSICHT
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu leichten Verletzungen bei Personen
führen.
HINWEIS
Vermeidung von Sachschaden
Nichtbeachtung der Anweisung kann zu einem Sachschaden am Gerät und/oder seiner
Umgebung führen.

226834 / 972160310010
2017-06-02·BA00·III·de·02
Sicherheitshinweise
5
Media Converter FX op is / TX SC für Zone 2
Reihe 9721/13-11-xx
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
2.3 Symbole am Gerät
3 Sicherheitshinweise
3.1 Aufbewahrung der Betriebsanleitung
• Betriebsanleitung sorgfältig lesen.
• Betriebsanleitung am Einbauort des Geräts aufbewahren.
• Mitgeltende Dokumente und Betriebsanleitungen der anzuschließenden Geräte
beachten.
3.2 Sichere Verwendung
Vor der Montage
• Sicherheitshinweise in dieser Betriebsanleitung lesen und beachten!
• Sicherstellen, dass der Inhalt dieser Betriebsanleitung vom zuständigen Personal
voll verstanden wurde.
• Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht
abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen.
• Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz des Geräts sowie
durch Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.
Bei Montage und Installation
• Nationale Montage- und Errichtungsvorschriften beachten (z.B. IEC/EN 60079-14).
• Nationale Sicherheits- und Unfallverhütungsvorschriften beachten.
• Bei Installation und im Betrieb die Angaben (Kennwerte und Bemessungsbetriebs-
bedingungen) auf Typ- und Datenschildern sowie die Hinweisschilder am Gerät
beachten.
• Vor Installation sicherstellen, dass das Gerät unbeschädigt ist.
• Das Gerät ist für den Einsatz in gasexplosionsgefährdeten Bereichen der Zone 2,
in staubexplosionsgefährdeten Bereichen der Zone 22 sowie auch im sicheren
Bereich zugelassen.
• Das Gerät ist für den Einbau in Bereichen mit mindestens Verschmutzungsgrad 2,
wie in IEC 60664-1 definiert, vorgesehen.
• Bei Einsatz in Zone 2 oder Zone 22 ist der Media Converter 9721/13-11-xx in ein
schützendes Gehäuse oder einen Schrank entsprechend der IEC/EN 60079-0
einzubauen, die eine geeignete Schutzart bieten.
• Bei Einsatz in Zone 2 und im sicheren Bereich ist ein Gehäuse mit mindestens IP54
erforderlich.
• Bei Einsatz in Zone 22 ist ein Gehäuse mit mindestens IP64 erforderlich.

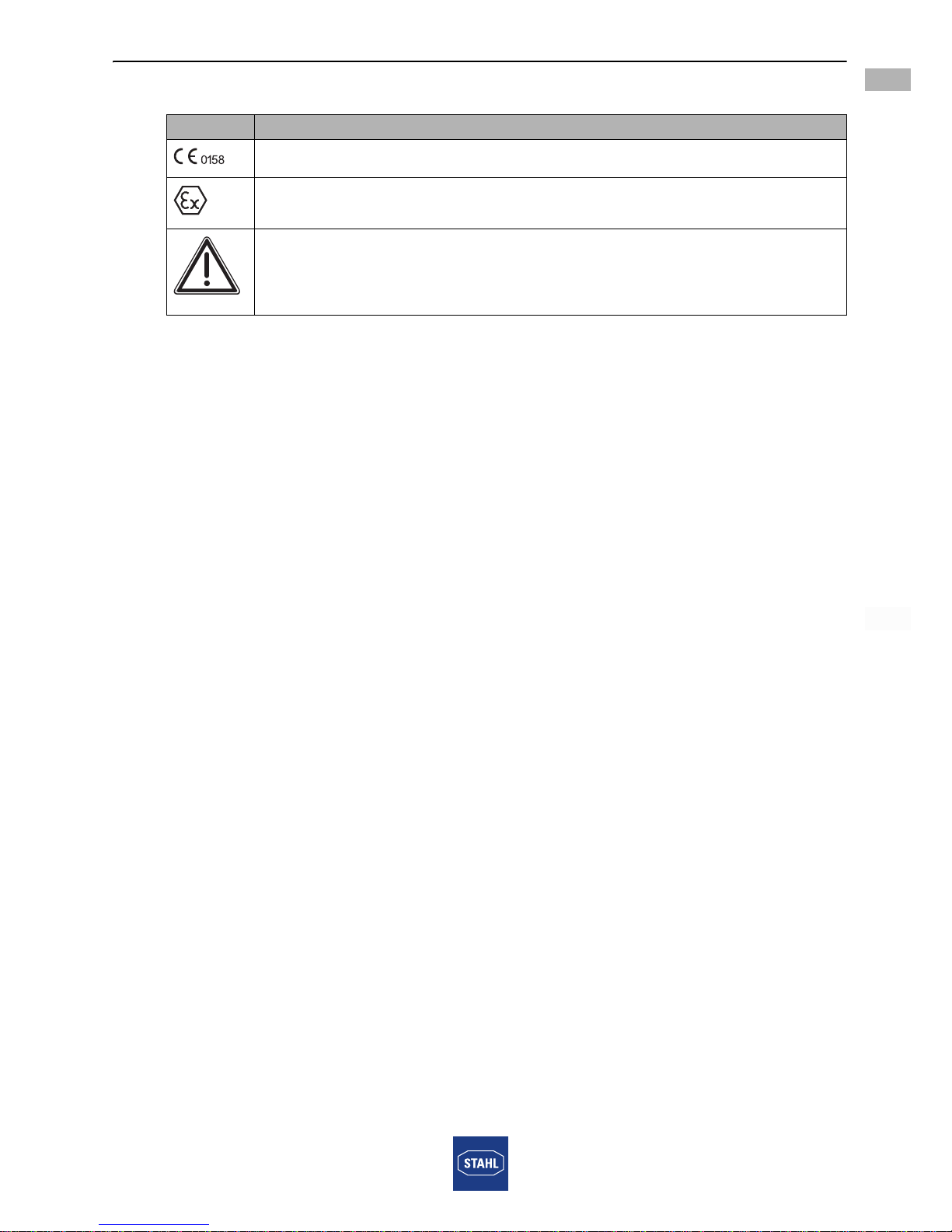

Symbol Bedeutung
05594E00
CE-Kennzeichnung gemäß aktuell gültiger Richtlinie.
02198E00
Stromkreis gemäß Kennzeichnung für explosionsgefährdete Bereiche
zertifiziert.
11048E00
Sicherheitshinweise, welche unerlässlich zur Kenntnis genommen werden
müssen: Bei Geräten mit diesem Symbol sind die entsprechenden Daten
und / oder die sicherheitsrelevanten Hinweise der Betriebsanleitung zu
beachten!

Funktion und Geräteaufbau
6226834 / 972160310010
2017-06-02·BA00·III·de·02
Media Converter FX op is / TX SC für Zone 2
Reihe 9721/13-11-xx
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Wartung, Reparatur, Inbetriebnahme
• Vor Inbetriebnahme sicherstellen, dass das Gerät unbeschädigt ist.
• Arbeiten am Gerät, wie Installation, Instandhaltung, Wartung, Störungsbeseitigung,
nur von dazu befugtem und entsprechend geschultem Personal durchführen lassen.
• Nur Wartungsarbeiten bzw. Reparaturen durchführen, die in dieser Betriebsanleitung
beschrieben sind.
• Steckverbinder des RJ45 und der Hilfsenergie während des Betriebs in
explosionsgefährdeten Bereichen nicht stecken oder trennen.
• Gerät nur mit feuchtem Tuch reinigen, um elektrostatische Aufladung zu vermeiden.
3.3 Umbauten und Änderungen
4 Funktion und Geräteaufbau
4.1 Funktion
Einsatzbereich
Die Media Converter 9721 dienen zur Umsetzung eines elektrischen Ethernet Netzwerks
(TX) auf Lichtwellenleiter (FX). Der Lichtwellenleiter wird zum Betrieb in
explosionsgefährdeten Bereichen der Zonen 0, 1 und 2 in der Zündschutzart "op is"
(IEC/EN 60079-28) ausgeführt. Hiermit sind konventionelle Lichtwellenleiter-Kabel auch
in explosionsgefährdeten Bereichen einsetzbar und dürfen im Betrieb gesteckt und
getrennt werden (hot-swap).
GEFAHR
Explosionsgefahr durch Umbauten und Änderungen am Gerät!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nicht umbauen oder verändern.
Für Schäden, die durch Umbauten und Änderungen entstehen, besteht keine
Haftung und keine Gewährleistung.
GEFAHR
Explosionsgefahr durch zweckentfremdete Verwendung!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nur entsprechend den in dieser Betriebsanleitung festgelegten
Betriebsbedingungen verwenden.
• Gerät nur entsprechend dem in dieser Betriebsanleitung genannten
Einsatzzweck verwenden.
Geeignet zum Betrieb des Ethernet-Remote-I/O-Systems, der HMI-Reihe
ET/MT-**6-A-FX und ET/MT-4*8 sowie für IP-Netzwerk-Kameras.

226834 / 972160310010
2017-06-02·BA00·III·de·02
Technische Daten
7
Media Converter FX op is / TX SC für Zone 2
Reihe 9721/13-11-xx
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE

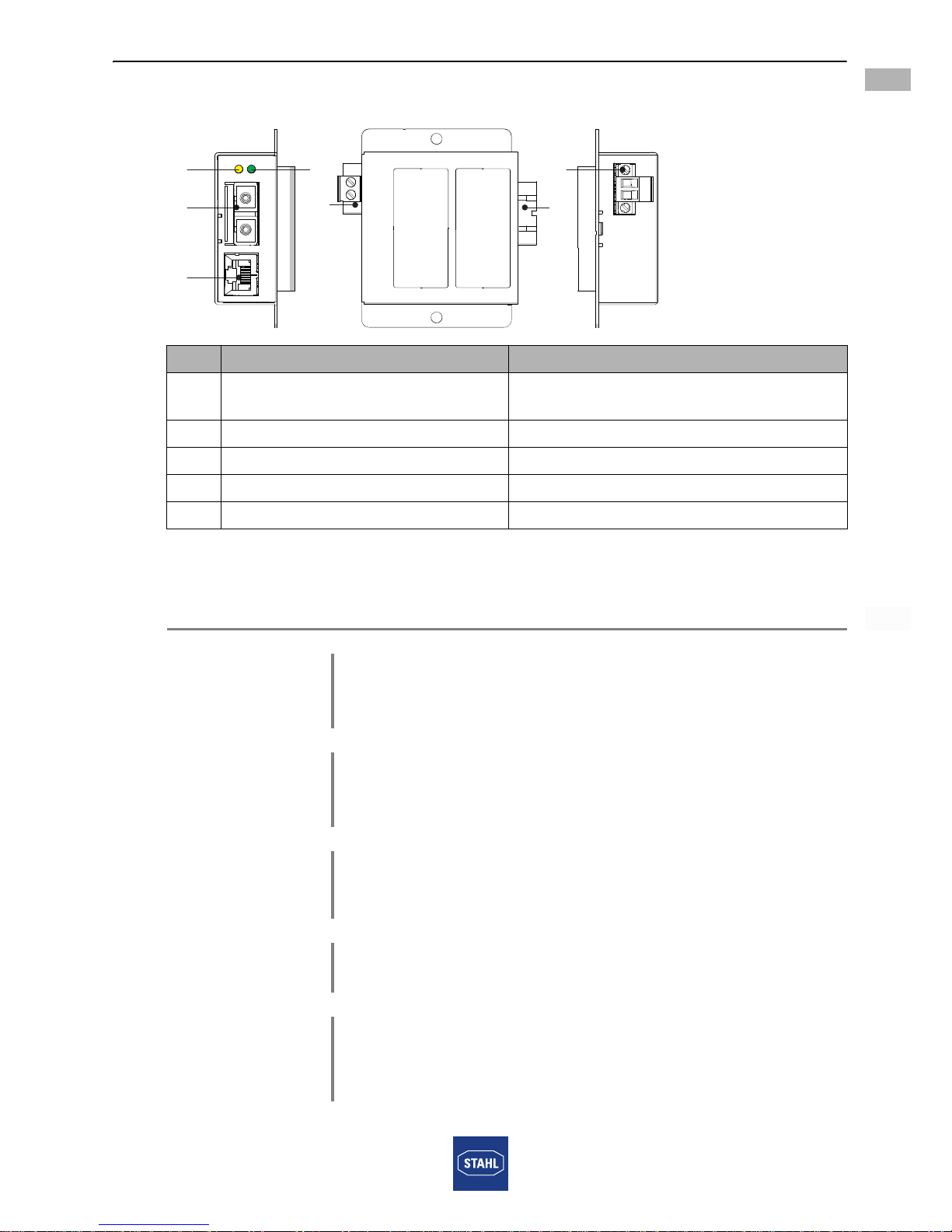

4.2 Geräteaufbau
16313E00
5 Technische Daten
#Gerätelement Beschreibung
1 LED Statusanzeige gelb am Lichtwellenleiter-
Port
2 LED Statusanzeige grün am RJ45-Port
3 Netzanschluss Netzanschluss für Hilfsenergie
4 Buchse SC-Buchse für Lichtwellenleiter-Ethernet
5 Buchse RJ45-Buchse für Kupfer Ethernet
Explosionsschutz
Global (IECEx)
Gas und Staub IECEx TUR 13.0014X
Ex nA [op is T6 Ga] IIC T4 Gc
[Ex op is Da] IIIC
Europa (ATEX)
Gas und Staub TÜV 13 ATEX 7316 X
E II 3 (1) G Ex nA [op is T6 Ga] IIC T4 Gc
E II (1) D [Ex op is Da] IIIC
Bescheinigungen und Zertifikate
Bescheinigungen IECEx, ATEX, Kasachstan (TR), Russland (TR), USA (cFM),
Weißrussland (TR)
Schiffszertifikate ABS, LR, RS, DNV GL, ClassNK, BV, CCS, RINA
Weitere Parameter
Installation in Zone 2, Zone 22 oder im sicheren Bereich
Weitere Angaben siehe jeweilige Bescheinigung
Sicherheitstechnische Daten
Optische
Schnittstelle
Max. Strahlungs-
leistung Po
( 15 mW
12
3
4
5
4
3

Technische Daten
8226834 / 972160310010
2017-06-02·BA00·III·de·02
Media Converter FX op is / TX SC für Zone 2
Reihe 9721/13-11-xx
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Technische Daten
Elektrische Daten
Hilfsenergie
Nennspannung
UN
12 ... 24 V DC
Spannungs-
bereich
10,8 ... 26,4 V DC
Max.
Stromaufnahme
200 mA
Max. Leistungs-
aufnahme
2,5 W
Verpolschutz ja
Anschlussquerschnitt
Versorgungsspan-
nung
2-polige Schraubklemme VDC1 und GND
Hauptklemmen Anzugsmoment: 0,5 ... 0,6 Nm
Abisolierlänge 7 mm
Schnittstelle Ethernet
Anschlussart RJ45-Steckverbinder
Übertragungsrate 10/100 Mbit/s, Auto-Negotiation
Betriebsart Halbduplex; Volllduplex
Auto-MDI(X)
Übertragungslänge bis 100 m (Cat5e oder besser)
Anschluss einadrig steckbare
Schraubklemmen
starr 0,2 ... 2,5 mm2
flexibel 0,2 ... 2,5 mm2
flexibel mit
Aderendhülsen
(mit/ohne
Kunststoffhülse)
0,25 ... 2,5 mm2
Anschluss zweiadrig Steckbare
Schraubklemmen
starr 0,2 ... 1 mm2
flexibel 0,2 ... 1,5 mm2
flexibel mit
Aderendhülsen 0,25 ... 1 mm2
flexibel mit TWIN
Aderendhülse 0,5 ... 1,5 mm2

226834 / 972160310010
2017-06-02·BA00·III·de·02
Technische Daten
9
Media Converter FX op is / TX SC für Zone 2
Reihe 9721/13-11-xx
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Weitere technische Daten, siehe www.stahl-ex.com.
Ausführung 9721/13-11-54 Singlemode (SM) 9721/13-11-14 Multimode (MM)
Anschluss LWL-Ethernet
Ausführung 100Base TX (Kupferleitung)
Wellenlänge 1310 nm
Anschlussart SC-Steckverbinder
Faser-Querschnitt 9 / 125 mm 50 / 125 mm (62,5 / 125 mm)
Übertragungsdistanz max. 30 km max. 5 (4) km
Dämpfung 0,3 dB / km 1 dB / km
Optisches Budget 16 dB 12 (15) dB
Faserspezifikation 3,5 ps / nm * km 800 (500) MHz * km
Umgebungsbedingungen
Umgebungs-
temperatur
-30 ... +75 °C
Lagertemperatur -40 ... +80 °C
Relative Feuchte < 95 % (ohne Betauung)
Elektromagnetische
Verträglichkeit
geprüft nach folgenden Normen und Vorschriften für den Einsatz
im industriellen Bereich: IEC/EN 61326-1
Verwendung in Höhe < 2000 m
Mechanische Daten
Einbaubedingungen
Montageart auf 35 mm DIN-Schiene NS 35/15 oder Wandmontage
Einbaulage beliebig
Gehäusematerial Edelstahl, pulverbeschichtet
Schutzart
(IEC 60529)
IP20 (Die Installation des Media Converters in der Ex-Zone erfordert
ein geeignetes Schutzgehäuse)
Schadstoffklasse entspricht G3
Diagnose
Status-LEDs
Portverbindung LED "RJ45", grün leuchtend
Datenverkehr LED "RJ45", grün blinkend
Portverbindung LED "LWL", gelb leuchtend
Datenverkehr LED "LWL", gelb blinkend
Technische Daten

Projektierung
10 226834 / 972160310010
2017-06-02·BA00·III·de·02
Media Converter FX op is / TX SC für Zone 2
Reihe 9721/13-11-xx
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
6 Projektierung
Bei der Projektierung folgende Bedingungen beachten:
• LWL-Leitungen korrekt verlegen (siehe Hinweis).
• Staubschutzkappen erst unmittelbar vor dem Anschluss der Steckverbinder entfernen!
• Nicht verwendete Lichtwellenleiter-Anschlüsse und Steckverbinder mit mitgelieferten
Staubschutzkappen abdichten, um Verschmutzungen vorzubeugen.
• Hilfsenergie gemäß den Vorgaben im Kapitel "Technische Daten" zur Verfügung
stellen.
7 Transport und Lagerung
• Gerät nur in Originalverpackung transportieren und lagern.
• Gerät trocken (keine Betauung) und erschütterungsfrei lagern.
• Gerät nicht stürzen.
GEFAHR
Explosionsgefahr durch zu hohe Temperatur im Schaltschrank!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen!
• Schaltschrank so aufbauen und einrichten, dass er immer innerhalb des
zulässigen Temperaturbereichs betrieben wird.
HINWEIS
Leitungsschäden durch fehlerhaftes Verlegen der LWL-Leitungen!
Nichtbeachten kann Sachschäden verursachen!
• LWL-Leitungen so verlegen, dass mechanische Belastungen wie Streckung,
Druck oder Knicken ausgeschlossen werden.
• Minimale Biegeradien (Herstellerangaben beachten!) für Verlegung und Betrieb
von LWL-Kabeln einhalten. Typisch ist ein Radius > 30 mm.

226834 / 972160310010
2017-06-02·BA00·III·de·02
Montage und Installation
11
Media Converter FX op is / TX SC für Zone 2
Reihe 9721/13-11-xx
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
8 Montage und Installation
Das Gerät ist für den Einsatz in gasexplosionsgefährdeten Bereichen der Zone 2,
in staubexplosionsgefährdeten Bereichen der Zone 22 sowie auch im sicheren Bereich
zugelassen.
GEFAHR
Explosionsgefahr bei Installation ohne Feldgehäuse!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen!
• Bei Einsatz in Zone 2 oder Zone 22 ist der Medien Konverter
9721/13-11-xx in ein schützendes Gehäuse oder einen Schrank
entsprechend der IEC/EN 60079-0 einzubauen, die eine geeignete
Schutzart bieten.
• Bei Einsatz in Zone 2 und im sicheren Bereich ist ein Gehäuse
mit mindestens IP54 erforderlich.
• Bei Einsatz in Zone 22 ist ein Gehäuse mit mindestens IP64
erforderlich.
GEFAHR
Explosionsgefahr durch falsche Installation des Geräts!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Installation strikt nach Anleitung und unter Berücksichtigung der
nationalen Sicherheits- und Unfallverhütungsvorschriften durchführen,
damit der Explosionsschutz erhalten bleibt.
• Das elektrische Gerät so auswählen bzw. installieren, dass der
Explosionsschutz aufgrund äußerer Einflüsse nicht beeinträchtigt wird,
z.B. Druckbedingungen, chemische, mechanische, thermische,
elektrische Einflüsse sowie Schwingungen, Feuchte, Korrosion
(siehe IEC/EN 60079-14).
• Gerät nur durch geschultes und mit den einschlägigen Normen
vertrautes Fachpersonal installieren lassen.
Bei starken, elektromagnetischen Störquellen in der Anlage empfehlen wir,
geschirmte Ethernet-Kabel zu verwenden (STP/FTP).

Montage und Installation
12 226834 / 972160310010
2017-06-02·BA00·III·de·02
Media Converter FX op is / TX SC für Zone 2
Reihe 9721/13-11-xx
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
8.1 Maßangaben / Befestigungsmaße
8.2 Montage / Demontage, Gebrauchslage
8.2.1 Gebrauchslage
Die Gebrauchslage ist beliebig.
8.2.2 Montage
Montage horizontal auf Hutschiene
Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten
16309E00
9721/13
17549E00
17550E00
• Vormontierten Montage-Clip (3) von
unten an die Hutschiene (1) ansetzen.
Die Feder (2) muss dabei hinter der
Hutschiene liegen.
• Gerät kräftig nach oben drücken und
auf die Hutschiene einrasten.
• Vergewissern, dass das Gerät sicher
montiert ist.
X
6 [2, ]036
80 [3,15]
25 0,98[]
32 1,26[]
30 [1,81]
ØØ
4 [ 0,16]
Maß X
mit Lichtwellenleiter-
Buchsen und
Hilfsenergie-Anschluss
81 [3,19]
wie oben mit montiertem
Lichtwellenleiter-Stecker
116 [4,57]
1
2
3

226834 / 972160310010
2017-06-02·BA00·III·de·02
Montage und Installation
13
Media Converter FX op is / TX SC für Zone 2
Reihe 9721/13-11-xx
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Montage vertikal auf Hutschiene mit Montagewinkel
Wandmontage
Montage, mit Montage-Clip, ist auf Schiffen nicht zugelassen!
16513E00
• Vormontierten Montage-Clip durch
Vertikal-Montage-Clip ersetzen.
Zur Fixierung dieselben Schrauben
verwenden.
• Vertikal-Montage-Clip von unten an
die Hutschiene ansetzen.
• Gerät mit etwas Druck nach unten
drücken und gleichzeitig auf die
Hutschiene aufrasten. Siehe auch
"Montage horizontal auf Hutschiene".
• Vergewissern, dass das Gerät sicher
montiert ist.
16512E00
• Vormontierten Montage-Clip
entfernen.
• Das Gerät mit zwei geeigneten
Schrauben an der Montagewand
montieren.
• Vergewissern, dass das Gerät sicher
montiert ist.

Montage und Installation
14 226834 / 972160310010
2017-06-02·BA00·III·de·02
Media Converter FX op is / TX SC für Zone 2
Reihe 9721/13-11-xx
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
8.2.3 Demontage / Modulwechsel
Demontage von Hutschiene
• Hilfsenergie abschalten.
• Lichtwellenleiter-Leitung vom Media Converter trennen.
• Sicherungsschrauben der steckbaren Klemmen VDC1 lösen und entfernen.
• Die Ethernet-Leitungen mit einem RJ45-Steckverbinder von den RJ45-Buchsen
des Media Converters entfernen.
• Media Converter nach Option 1 oder 2 von der Hutschiene entfernen bzw.
austauschen.
Option 1: Frontale Entnahme
GEFAHR
Explosionsgefahr durch Stecken oder Trennen von Leitungen in
explosionsfähiger Atmosphäre!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• RJ45-Ethernet-Stecker oder Hilfsenergie-Klemmen während
des Betriebs in explosionsgefährdeten Bereichen nicht stecken und
nicht trennen!
GEFAHR
Augenverletzung durch Laserstrahl!
Nichtbeachten führt zu schweren Verletzungen.
• Während des Betriebs nicht direkt in die Sendedioden oder mit
optischen Hilfsmitteln (z. B. Lupen, Vergrößerungsgläsern und
Mikroskopen) in die Glasfaser blicken. Laserklasse 1 nach
IEC/EN 60825-1.
17551E00
17552E00
• Media Converter kräftig nach oben
drücken, bis sich der Montage-Clip (3)
von der Hutschiene (1) löst.
• Die Oberkante des Geräts nach vorne
schwenken und das Gerät nach unten
entnehmen.
1
2
3

226834 / 972160310010
2017-06-02·BA00·III·de·02
Montage und Installation
15
Media Converter FX op is / TX SC für Zone 2
Reihe 9721/13-11-xx
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE

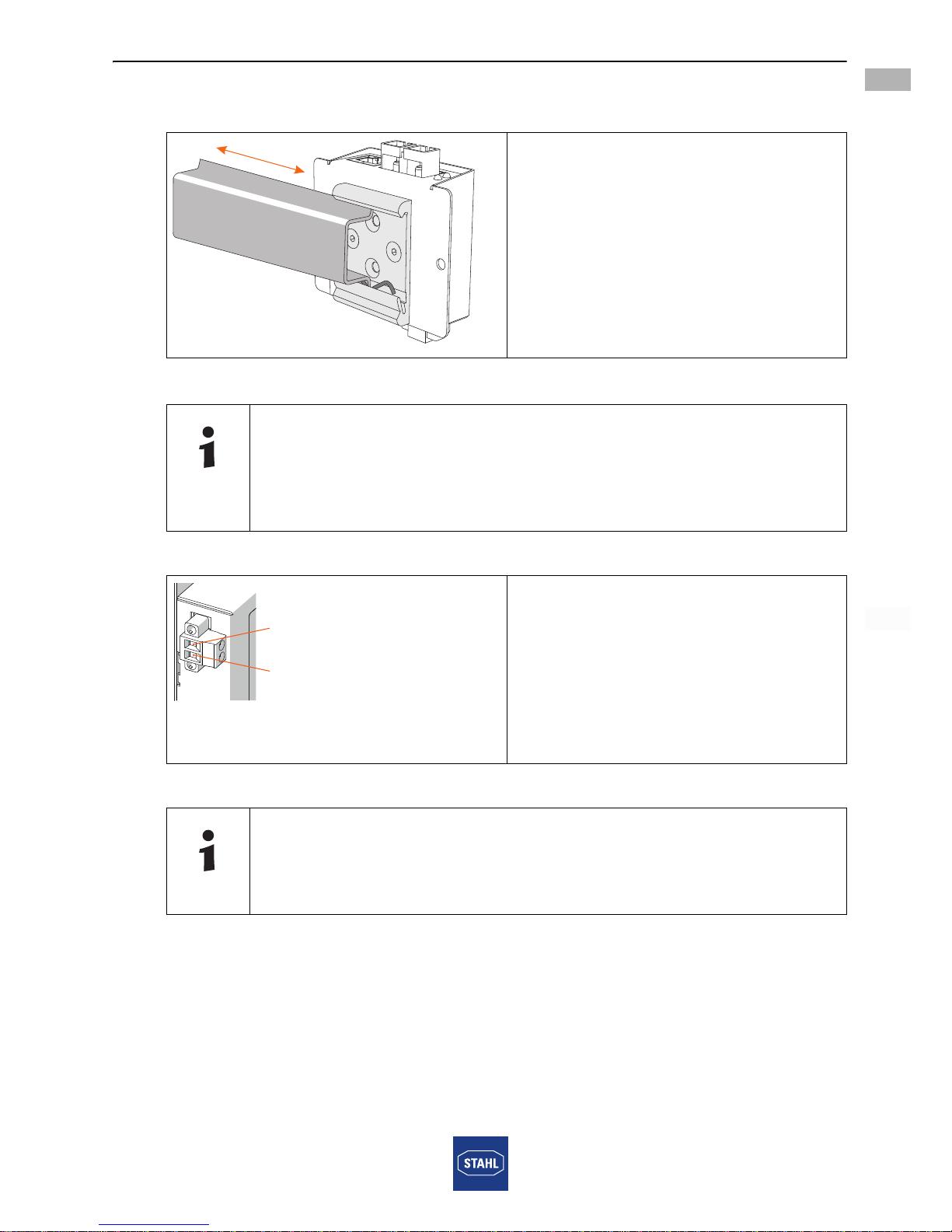

Option 2: Seitliche Entnahme
8.3 Installation
8.3.1 Hilfsenergie anschließen
8.3.2 LWL anschließen
Bei den Geräten kommen genormte SC-Stecker zum Einsatz.
• Lichtwellenleiter-Kabel auf den SC-Steckverbinder des Sende- und Empfangskanals
stecken und sicherstellen, dass der Stecker einrastet.
• Hinweise zur Verlegung der Lichtwellenleiter-Kabel beachten! (siehe Kapitel
"Projektierung")
8.3.3 RJ45 anschließen
• Ethernet-Leitung mit einem RJ45-Steckverbinder an die Buchse des Geräts
anschließen.
17553E00
• Media Converter - je nach
Platzverhältnissen - von der
Hutschiene herausschieben.
Bei Betrieb unter erschwerten Bedingungen wie insbesondere auf Schiffen
sind zusätzliche Maßnahmen zur korrekten Installation je nach Einsatzort zu
treffen. Weitere Informationen und Anweisungen hierzu erhalten Sie gerne
auf Anfrage von Ihrem zuständigen Vertriebskontakt.
16737E00
• Die Hilfsenenergie (Nennspannung
= 24 V DC, siehe Datenblatt) an
Klemmen VDC1 und GND
anschließen.
• Steckbare Klemmen am Gerät mit
Schrauben gegen Lockern sichern
(Anzugsdrehmoment 0,5 ... 0,6 Nm)
• Anschlussleitung gegen Zugbelas-
tung und Scheuern sichern.
Staubschutzkappe und Schutzkappen auf Steckverbindern erst unmittelbar
vor dem Anschluss entfernen, um einer Verschmutzung der Sende- und
Empfangselemente vorzubeugen!
VDC1
GND

Inbetriebnahme
16 226834 / 972160310010
2017-06-02·BA00·III·de·02
Media Converter FX op is / TX SC für Zone 2
Reihe 9721/13-11-xx
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
9 Inbetriebnahme
Vor Inbetriebnahme Folgendes sicherstellen:
• Vorschriftsmäßige Installation des Gerätes.
• Richtiger Anschluss der Kabel.
• Keine Schäden am Gerät und an Anschlusskabeln.
• Fester Sitz der Schrauben an den Klemmen. Richtiges Anzugsdrehmoment:
0,5 ... 0,6 Nm.
10 Betrieb
10.1 Betrieb
Nach dem Aufrasten und Anschluss der elektrischen Leitungen und Beachtung
entsprechender Inbetriebnahmeschritte (siehe Kapitel "Inbetriebnahme"),
die Hilfsenergieversorgung einschalten.
10.2 Anzeige
Entsprechende LEDs am Gerät zeigen den Betriebszustand des Geräts und die
Leitungsfehlerzustände an (siehe auch Kapitel "Funktion und Geräteaufbau").
GEFAHR
Explosionsgefahr durch fehlerhafte Installation!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät vor der Inbetriebnahme auf korrekte Installation prüfen.
• Nationale Bestimmungen einhalten.
GEFAHR
Explosionsgefahr durch Stecken oder Trennen von Leitungen in
explosionsfähiger Atmosphäre!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• RJ45-Ethernet-Stecker oder Hilfsenergie-Klemmen während des
Betriebs in explosionsgefährdeten Bereichen nicht stecken und nicht
trennen!
LED Farbe Bedeutung
LED gelb Statusanzeige am Lichtwellenleiter-Port
LED grün Statusanzeige am RJ45-Port

226834 / 972160310010
2017-06-02·BA00·III·de·02
Instandhaltung, Wartung, Reparatur
17
Media Converter FX op is / TX SC für Zone 2
Reihe 9721/13-11-xx
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
10.3 Fehlerbeseitigung
Bei der Fehlerbeseitigung folgenden Fehlersuchplan beachten:
Weitere Fehler siehe Statusliste.
Wenn sich der Fehler mit den genannten Vorgehensweisen nicht beheben lässt:
• An R. STAHL Schaltgeräte GmbH wenden.
Zur schnellen Bearbeitung folgende Angaben bereithalten:
• Typ und Seriennummer des Geräts
• Kaufdaten
• Fehlerbeschreibung
• Einsatzzweck (insbesondere Eingangs-/Ausgangsbeschaltung)
11 Instandhaltung, Wartung, Reparatur
11.1 Instandhaltung
• Art und Umfang der Prüfungen den entsprechenden nationalen Vorschriften entneh-
men.
• Prüfungsintervalle an Betriebsbedingungen anpassen.
Bei der Instandhaltung des Geräts mindestens folgende Punkte prüfen:
• fester Sitz der untergeklemmten Leitungen,
• Rissbildung und andere sichtbare Schäden am Gerätegehäuse und / oder
Schutzgehäuse,
• Einhaltung der zulässigen Temperaturen (gemäß IEC/EN 60079).
11.2 Wartung
Das Gerät benötigt keine regelmäßige Wartung.
Fehler Fehlerursache Fehlerbehebung
LED leuchtet oder blinkt Normaler Anschluss bzw. Daten-
verkehr
keine Fehlerbehebung nötig
LED Aus Keine Versorgungsspannung am
Gerät
Versorgung prüfen
Keine Leitung angeschlossen Leitungen anschließen
TX und RX am Lichtwellenleiter-
Port vertauscht angeschlossen
Leitungen vertauschen
Verbundenes Gerät nicht einsatz-
bereit
Verbundenes Gerät prüfen
Gerät defekt Gerät ersetzen
Eine LED blinkt und eine
LED leuchtet
Gerät mit Gbit/s
Datenübertragung am blinkenden
Port angeschlossen
Verbundenes Gerät durch ein Mbit/s Gerät
ersetzen oder Datenübertragungsrate auf
Mbit/s setzen
Die geltenden nationalen Bestimmungen im Einsatzland beachten.

Reinigung
18 226834 / 972160310010
2017-06-02·BA00·III·de·02
Media Converter FX op is / TX SC für Zone 2
Reihe 9721/13-11-xx
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
11.3 Reparatur
11.4 Rücksendung
Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL
durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen.
Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R.
STAHL zur Verfügung.
Kundenservice persönlich kontaktieren.
oder
Internetseite www.stahl.de aufrufen.
Unter "Downloads" > Kundenservice > "RMA-Auftrag" wählen.
Formular ausfüllen.
Bestätigung erfolgt. Der STAHL-Kundenservice meldet sich bei Ihnen.
Nach Rücksprache erhalten Sie einen RMA-Schein.
Gerät zusammen mit dem RMA-Schein in der Verpackung an die R. STAHL
Schaltgeräte GmbH senden (Adresse siehe Abschnitt 1.1).
12 Reinigung
• Zur Vermeidung elektrostatischer Aufladung dürfen die Geräte in
explosionsgefährdeten Bereichen nur mit einem feuchten Tuch gereinigt werden.
• Bei feuchter Reinigung: Wasser oder milde, nicht scheuernde, nicht kratzende Reini-
gungsmittel verwenden.
• Keine aggressiven Reinigungsmittel oder Lösungsmittel verwenden.
13 Entsorgung
• Nationale und lokal gültige Vorschriften und gesetzliche Bestimmungen
zur Entsorgung beachten.
• Materialien getrennt dem Recycling zuführen.
• Umweltgerechte Entsorgung aller Bauteile gemäß den gesetzlichen Bestimmungen
sicherstellen.
GEFAHR
Explosionsgefahr durch unsachgemäße Reparatur!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Reparaturen an den Geräten ausschließlich durch R. STAHL
Schaltgeräte GmbH ausführen lassen.
Rücksendung bzw. Verpackung der Geräte nur nach Kontakt und Absprache mit R.
STAHL durchführen!
