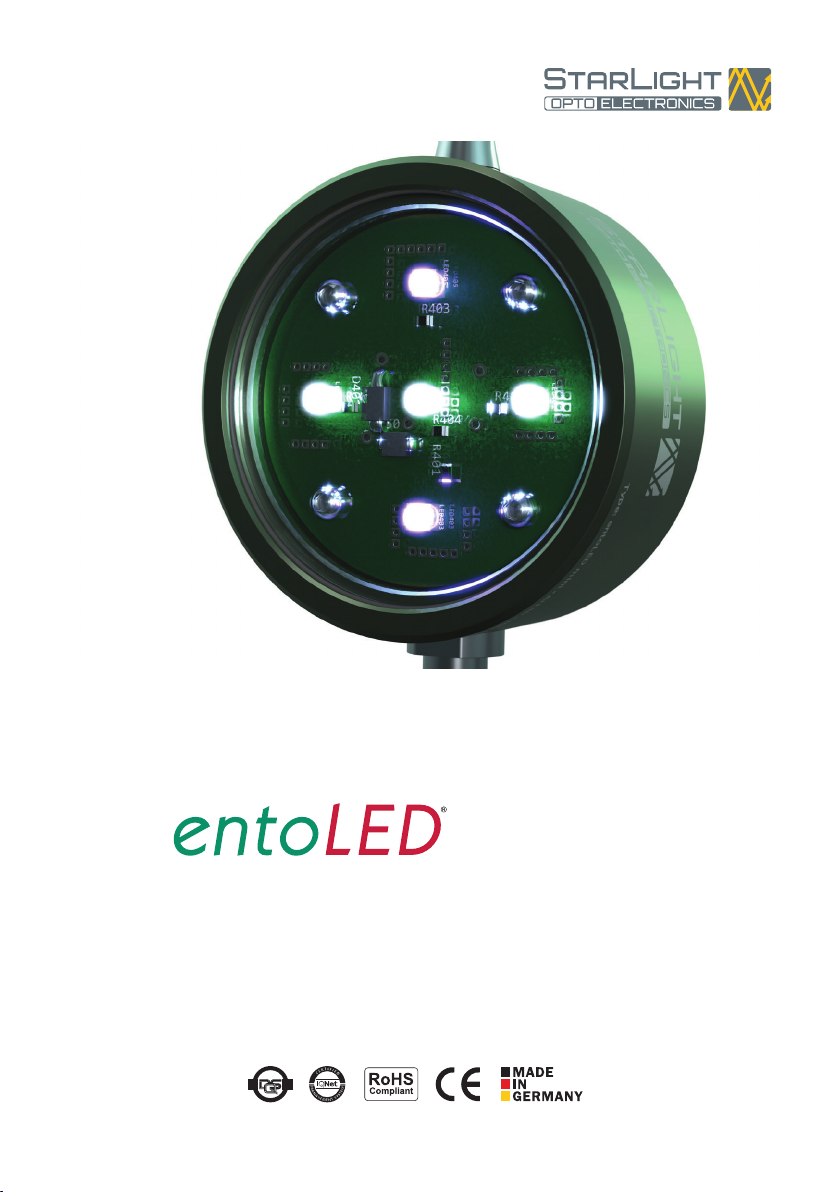

starlight entoLED mini User manual

BETRIEBSANLEITUNG
USER MANUAL
[Deutsch | English]
mini
LED-UV-Insektenleuchte
Entomology LED UV Lamp

- DE-1 -
Allgemeine Hinweise
Dieses Qualitätsprodukt wurde so entwickelt, dass es ein Minimum an Wartung benötigt. Um
eine einwandfreie Bedienung des Geräts zu gewährleisten, lesen Sie bitte die Bedienungsanlei-
tung und beachten Sie die folgenden Hinweise.
Symbole
Die folgenden Symbole werden in dieser Betriebsanleitung verwendet.
ACHTUNG! Dieses Symbol weist auf ein potentielles Risiko hin und warnt Sie Vorsicht
walten zu lassen.
ACHTUNG! Dieses Symbol weist auf die Gefahr von optischer Strahlung hin.
Warnhinweise
• Bitte trennen Sie immer das Gerät von der Spannungsquelle, bevor Sie es reinigen.
Sicherheitshinweise
• Um Augenschäden zu vermeiden, blicken Sie bitte nicht in die
eingeschaltete Lichtquelle.
• Ausführungen mit UV-Licht emittieren während des Betriebs intensive ultraviolette
Strahlung. Ein größerer Teil davon ist unsichtbar. Die Strahlung kann Ihre Gesund-
heit gefährden. Schützen Sie Ihre Augen (UV-Schutzbrille) und Haut während des
Betriebs.
Wichtig: Die Bewertung der Augensicherheit erfolgt nach dem Standard CIE S009/E:2002 („photo bio-
logical safety of lamps and lamp systems“). Im Risikogruppensystem dieser CIE-Norm erfüllt die in die-
sem Datenblatt angegebenen LED die „low risk“-Gruppe (die sich im „sichtbaren“ Spektralbereich auf
eine Expositionsdauer von 100s bezieht). Unter realen Umständen (für Expositionsdauer, Augenpupille,
Betrachtungsabstand) geht damit von diesen Bauelementen keinerlei Gefährdung aus. Grundsätzlich
sollte jedoch erwähnt werden, dass intensive Lichtquellen durch die Blendungswirkung ein hohes Gefah-
renpotential besitzen. Wie nach dem Blick in andere Lichtquellen (z.B. Autoscheinwerfer) auch, können
temporär eingeschränktes Sehvermögen und Nachbilder je nach Situation zu Irritationen, Belästigungen
oder sogar Unfällen führen.

- DE-2 -
Funktion und Betrieb
Lieferumfang
Insektenleuchte entoLED mini 1
Multiadapter-Steckernetzteil (12 V, EU | UK | US) 1
Anschlussleitung mit Batterieklemmen 1
Transport-Schutztasche 1
Betriebsanleitung 1
Technische Daten
LED-Typ 5 High Power LEDs
Leuchtmittel 2 × UV (365 nm), 1 × UV (375 nm), 1 × UV (385 nm),
1 × royalblau (450 nm)
Durchmesser 64 mm
Höhe 30 mm
Schutzart IP65
Verpolungsschutz ja
Leistungsaufnahme ca. 3,7 W
Betriebspannung mit Netzteil 100 - 240 V AC, 50/60 Hz
Betriebsspannung entoLED 12 V DC
Farbe olivgün
Material eloxiertes Aluminium,
Borosilikat-Glas
Gewicht ca. 240 g

- DE-3 -
Inbetriebnahme
Die LED-Leuchte ist ein Plug & Play-Gerät, welches sehr leicht zu handhaben ist.
Prüfen Sie bitte vor Nutzung des Geräts, ob…
…das Stecker-Netzteil oder Batteriekabel korrekt angeschlossen ist.
…das Umgebungslicht ausreichend dunkel für den optionalen Tageslichtsensor ist, gegebe-
nenfalls diesen abdecken.
Beschreibung der Bedienelemente
a) Leuchtmittel
b) Befestigungsöse
c) Borosilikat-Schutzglas
d) Verbindungsstecker vom
Stecker-Netzteil bzw.
Batteriekabel
Rot +
Schwarz -
a
d
b
c

- DE-4 -
Technische Unterstützung
Behebung von Störungen
Die Informationen in der unten stehenden Tabelle können Ihnen helfen eventuell auretende
Störungen schnell zu beheben.
Problem Ursache Lösung
Am Gerät keine Funktion, keine Verbindung zur Energie-
quelle
Prüfen Sie, ob die Kabel korrekt
angeschlossen sind.
defekte Elektronik Kontaktieren Sie Ihren Händler.
LED defekt Kontaktieren Sie Ihren Händler.
LED wird dunkler thermische Überlastung des
Systems
Sorgen Sie für eine Umge-
bungs-Temperatur von 5° bis
35°C.
LED-Lebensdauer überschritten Kontaktieren Sie Ihren Händler.
Lagerung, Instandhaltung und Reparatur
Das Gerät ist wartungsfrei. Einige Punkte sollten Sie jedoch beachten:
1. Ziehen Sie grundsätzlich vor dem Reinigen das Stecker-Netzteil.
2. Zur Reinigung der Gehäuse-Oberfläche ein weiches, leicht feuchtes Tuch verwenden, ggf.
mit einem milden Haushaltsreiniger.
3. Es darf keinerlei Feuchtigkeit in das Gehäuseinnere gelangen.
4. Zur Schadensvermeidung bei Lagerung und Transport bitte Verpackung aufbewahren.
Eingrie in das Gerät dürfen nur von geschultem Fachpersonal vorgenommen werden.
Bei unsachgemäßer Handhabung / Anwendung erlischt die Gewährleistung.
Technischer Service
Quellen im Internet:
Besuchen Sie unsere Website unter entoLED.eu für:
• die Kontaktdaten des technischen Kundendienstes.
• die Produktübersicht sowie Infos über Zubehör und Ersatzteile.
• weiterführende Produktinformationen und spezielle Angebote.
Kontakt:
Für mehr Informationen oder technische Unterstützung wenden Sie sich bitte an:
bioform entomology
Dr. J. Schmidl e.K.
Am Kressenstein 48 90427 Nürnberg
www.entoLED.eu
[e-mail]

- DE-5 -
Gewährleistung
StarLight Opto-Electronics GmbH & Co. KG gewährleistet, dass dieses Produkt ab Kaufdatum
fünf (5) Jahre, in Bezug auf Material und Verarbeitung frei von Defekten ist. Sollte ein Defekt
aureten, wird StarLight das Produkt reparieren, austauschen oder den Kaufpreis ersetzen,
ohne dass für Sie Kosten entstehen. Voraussetzung dafür ist, dass das Produkt innerhalb der
Gewährleistungszeit zurückgeschickt wird. Die Gewährleistung tritt nicht in Kra, wenn das
Produkt durch Unfall, Missbrauch oder falsche Handhabung beschädigt wurde.
Zu Ihrer Sicherheit müssen Produkte, die zurückgeliefert werden, gegen mögliche Beschädi-
gungen oder Verlust versichert sein. Die Gewährleistung ist auf den Ersatz von fehlerhaen
Produkten beschränkt.
Ausdrücklich wird anerkannt, dass diese Gewährleistung anstelle aller Gewährleistungen wie
Eignungsgewährleistung und Mängelgewährleistung stehen.
Abfallbeseitigung
Dieses Produkt ist mit dem Symbol der „durchgestrichenen Mülltonne“
versehen. Dies bedeutet, dass das Produkt nicht mit dem Restmüll ent-
sorgt werden darf. Stattdessen ist es in Ihrer Verantwortung, das Produkt
am Ende der Nutzungsdauer ordnungsgemäß zu entsorgen, indem Sie es
an eine autorisierte Entsorgungseinrichtung geben, welche das Produkt
separat sammelt und dem Recycling zuführt. Sie sind außerdem dafür
verantwortlich, das Gerät im Falle einer biologischen, chemischen bzw.
radioaktiven Verunreinigung zu dekontaminieren, um die Personen, die
mit der Entsorgung und dem Recycling beauragt sind, keiner Gesund-
heitsgefahr auszusetzen.
Weitere Informationen über den Ort, an dem Sie das Produkt abgeben können, erhalten Sie bei
Ihrem Händler vor Ort, bei dem Sie das Produkt ursprünglich gekau haben.
Wenn Sie, wie oben beschrieben vorgehen, helfen Sie, natürliche Ressourcen zu schonen und
stellen sicher, dass Ihr Produkt so recycelt wird, dass die Gesundheit der Menschen geschützt
wird.
Vielen Dank

- EN-6 -
General Information
This high quality product has been designed and developed to require a minimum of main-
tenance. Please follow the guidelines below and read this manual in its entirety to ensure safe
operation of the unit.
Symbols
The following symbols are used in this manual.
CAUTION! This symbol indicates a potential risk and alerts you to proceed with caution.
CAUTION! This symbol indicates a potential danger of optical radiation.
Warning
• Please always disconnect mains plug before cleaning the device.
Safety Information
• To avoid eye damage, don‘t look directly into the light source when turned on.
• Versions with UV light release intensive ultraviolet radiation during opera-tion.
A major part of the light is invisible. The beams can damage your health. Protect
your eyes (UV potection glasses) and skin during operation.
Important: The evaluation of eye safety occurs according to the standard CIE S009/E:2002 („photo biolo-
gical safety of lamps and lamp systems“). Within the risk grouping system of this CIE standard, the LEDs
specified in this data sheet fall into the „low risk“ group (relaying to devices in the visible spectrum with
an exposure time of 100s). Under real circumstances (for exposure time, eye pupils, observation distance),
it can be assumed that no endangerment to the eye exists from these devices. As a matter of principle,
however, it should be mentioned that intense light sources have a high secondary exposure potential due
to their blinding eect. As is also true when viewing other bright light sources (e.g. headlights), temporary
reduction in visual acuity and aerimages can occur, leading to irritation, annoyance, visual impairment,
and even accidents, depending on the situation.

- EN-7 -
Function and Operation
Package Contents
Entomology lamp entoLED mini 1
Multi adapter power supply (12 V, EU | UK | US) 1
Connection cable with battery clamps 1
Protective travel pouch 1
User Manual 1
Technical Data
LED Type 5 High Power LEDs
Illuminants 2 × UV (365 nm), 1 × UV (375 nm), 1 × UV (385 nm),
1 × royal blue (450 nm)
Diameter 64 mm
Height 30 mm
IP Code IP65
Reverse polarity protection yes
Power consumption approx. 3,7 W
Operating voltage with power supply 100 - 240 V AC, 50/60 Hz
Operating voltage entoLED 12 V DC
Color olive green
Material anodized aluminium,
borosilicate glass
Weight approx. 240 g

- EN-8 -
Getting Started
The LED lamp is a plug & play device very easy to use.
Please check before use whether…
…the mains plug is connected.
…the environment light is dark enough for the optionally day light sensor, cover these if neces-
sary.
Description of Buttons and Switches
a) Illuminants
b) Mounting lug
c) Borosilicate glass
d) Connection from the
power supply or battery
Red +
Black -
a
b
d
c

- EN-9 -
Technical Assistance
Troubleshooting
The information in the table below can help to resolve the possible operating problems quickly.
Problem Causes Solution
No function at the device no power connection Please check whether the power
cables are connected.
electronic defective Please contact your distributor.
LED defective Please contact your distributor.
LED gets dark thermal overload of the system Please ensure an ambient tem-
perature from 5° to 35°C.
LED life span exceeded Please contact your distributor.
Storage, Maintenance, Repair
The device is maintenance-free. Some points, however, you should take into consideration.
1. Please unplug the device before cleaning.
2. For the cleaning of the housing please use a smooth, semi-wet cloth, if necessary with a
smooth household cleaning fluid.
3. No moisture should entering into the housing interior.
4. To avoid damages during storage or transport please retain the packaging.
Repairs are only allowed by trained and experienced personnel. In case of improper hand-
ling the warranty expires.
Technical Service
Web Resources
Visit our website at entoLED.eu for:
• Contact details of technical customer service.
• Product overview as well as infos about accessories and spare parts.
• Additional product information and special oers.
Contact
For more information or technical assistance please contact:
bioform entomology
Dr. J. Schmidl e.K.
Am Kressenstein 48 90427 Nürnberg (Germany)
www.entoLED.eu
[e-mail]

-EN-10-
Warranty
StarLight Opto-Electronics GmbH & Co. KG warrants that this product will be free from defects
in material and workmanship for a period of five (5) years from date of purchase. If a de-fect is
present, StarLight will, at its option, repair, replace, or refund the purchase price of this product
at no charge to you. Precondition is the device is returned during the warranty period. This war-
ranty does not apply if the product has been damaged by accident, abuse, or misapplica-tion,
or from ordinary wear and tear.
For your protection, items being returned must be insured against possible damage or loss.
This warranty shall be limited to the replacement of defective products.
It is expressly agreed that this warranty will be in lieu of all warranties of fitness and in lieu of
the warranty of merchantability.
Equipment Disposal
This equipment is marked with the crossed out wheeled bin symbol to
indicate that this equipment must not be disposed of with unsorted was-
te. Instead, it‘s your re-sponsibility to correctly dispose of your equip-
ment at lifecycle -end by handling it over to an authorized facility for se-
parate collection and recycling. It‘s also your re-sponsibility to
decontaminate the equipment in case of biological, chemical and/or ra-
diological contamination, so as to protect from health hazards the per-
sons involved in the disposal and recycling of the equipment.
For more information about where you can drop o your waste of equipment, please contact
your local dealer from whom you originally purchased this equipment.
By doing so, you will help to conserve natural and environmental resources and you will ensure
that your equipment is recycled in a manner that protects human health.
Thank you

Notizen / Notes
StarLight Opto-Electronics GmbH & Co. KG
Flachslander Straße 8 • D-90431 Nürnberg • Germany
Tel.: [phone] • Fax: [phone]
E-Mail: [e-mail]
Web: starlight-sl.com
Online-Shop: shop.starlight-sl.de
Exclusively marketed by
bioform entomology
Dr. J. Schmidl e.K.
Am Kressenstein 48
90427 Nürnberg
www.bioform.de
[email protected]
© 2019StarLight Opto-Electronics GmbH & Co. KG All rights reserved. Technical specifications are subject to change without notice. Version: 01/2019
