Stealth Products UniLink Ultra User manual

Head Support Hardware (EN)
Hardware für die Kopfstütze (DE)
Matériel de support de tête (FR)
Hardware di supporto per la testa (IT)
Hardware de soporte para la cabeza (ES)
Owner’s Manual - Maintenance Guide
Benutzerhandbuch - Wartungsanleitung
Manuel d'utilisation - Guide d'entretien
Manuale d'uso - Guida alla manutenzione
Manual de usuario - Guía de mantenimiento
UniLink Ultra Headrest Hardware
UniLink Ultra Kopfstützen-Hardware
Matériel d'appui-tête UniLink Ultra
Hardware per poggiatesta UniLink Ultra
Herrajes para reposacabezas UniLink Ultra

1EN
Table of Contents
Customer Satisfaction ..........................................................................i
General Information ............................................................................ii
Warranty ...........................................................................................................ii
Supplier Reference........................................................................................ii
Warning Labels....................................................................................iii
Warning Labels..............................................................................................iii
Limited Liability.............................................................................................iii
Testing ..............................................................................................................iii
Design and Function............................................................................1
Intended Use...................................................................................................1
Features.............................................................................................................1
Fasteners Included........................................................................................1
Installation........................................................................................2-5
Hardware Assembly .....................................................................................2
Installing the Seat Back Mount................................................................3
Mounting Headrest to Hardware............................................................4
Adjusting the UniLink Ultra Headrest ...................................................5
First Time Use .......................................................................................6
Dealer Assistance ..........................................................................................6
User Testing.....................................................................................................6
Conditions of Use .........................................................................................6
Care and Maintenance.........................................................................7
Safety .................................................................................................................7
Cleaning............................................................................................................7
Disposal.............................................................................................................7

i
Customer Satisfaction
EN
Stealth Products is committed to 100% customer satisfaction. Your complete satisfaction
is important to us. Please contact us with feedback or suggestions to help us improve
the quality and usability of our products.
You may reach us at:
General
Read and understand all instructions prior to the use of the product. Failure to adhere to
instructions and warnings in this document may result in property damage, injury, or
death. Product misuse or failure to follow instructions will void the warranty.
Immediately discontinue use if any function is compromised, if parts are missing or loose,
or if any component shows signs of excessive wear. Consult with your supplier for repair,
adjustment, or replacement.
All persons responsible for tting, adjustment, and daily use of the devices discussed in
these instructions must be familiar with and understand all safety aspects of the devices
mentioned. In order for our products to be used successfully, you must read and
understand all instructions and warnings, and maintain our products according to our
instructions on care and maintenance.
The installation instructions will guide you through this product’s options and
possibilities.
Instructions are written with the expressed intent of use with standard congurations.
They also contain important safety and maintenance information, as well as describe
possible problems that can arise during use. For further assistance, or more advanced
applications, please contact Stealth Products at [phone] or toll free at (800)
965-9229 or your supplier.
Always keep the operating instructions in a safe place so they may be referenced as
necessary.
All information, pictures, illustrations, and specications are based on the product
information that was available at the time of printing. Pictures and illustrations shown in
these instructions are representative examples and are not intended to be exact
depictions of the various parts of the product.
Stealth Products, LLC
104 John Kelly Drive,
Burnet, TX 78611
Phone: [phone] Fax: [phone]
Toll Free: [phone] Toll Free: [phone]
[email protected]
www.stealthproducts.com
UK Authorized Representative
MDSS GmbH
Schigraben 41
30175 Hannover
Germany
SODIMED SA
Chemin Praz Devant 12
1032 Romanel sur-Lausanne
Switzerland
MDSS-UK RP
6 Wilmslow Road, Rusholme
Manchester M14 5TP
United Kingdom

ii EN
General Information
These products are designed to be tted, applied, and installed exclusively by a
healthcare professional trained for these purposes. The tting, application, and
installation by a non-qualied individual could result in serious injury.
CAUTION
Warranty
Our products are designed, manufactured, and produced to the highest of standards.
If any defect in material or workmanship is found, Stealth Products will repair or
replace the product at our discretion. Any implied warranty, including the implied
warranties of merchantability and tness for a particular purpose, shall not extend
beyond the duration of this warranty. Stealth Products does not warrant damage due
to, but not limited to: Misuse, abuse, or misapplication of product, and/or modication
of product without written approval from Stealth Products, LLC. Any alteration or lack
of serial number, where applicable, will automatically void all warranty.
Stealth Products, LLC Is liable for replacement parts only. Stealth Products, LLC is
not liable for any incurred labor costs.
Stealth Products warrants against failure due to defective materials or workmanship:
Covers: 2 years
Hardware: 5 years
Electronics: 3 years
In the event of a product failure covered by our warranty, please follow the
procedures outlined below:
Call Stealth Products at [phone] or toll free at [phone].
Request a Return Authorization (RA) form from the Returns Department and follow
the documentation instructions.
You can download additional copies of this manual by accessing the Stealth website
(www.stlpro.site/stealth-docs) and searching “UniLink Ultra” in the search bar at the
top of the page.
Supplier Reference
Supplier:
Telephone:
Address:
Purchase Date:
Model:

iii
Warning Labels
EN
Warning Labels
Warnings are included for the safety of the user, client, operator, and property. Please
read and understand what the signal words DANGER,WARNING,CAUTION,
NOTICE, and SAFETY mean, and how they could aect the user, those around the
user, and property.
Limited Liability
Stealth Products, LLC accepts no liability for personal injury or damage to property
that may arise from the failure of the user or other persons to follow the
recommendations, warnings, and instructions in this manual.
Stealth Products does not hold responsibility for nal integration of nal assembly of
product to end user. Stealth Products is not liable for user death or injury.
Testing
Initial setup and driving should be done in an open area free of obstacles until the
user is fully capable of driving safely.
DANGER
Identies an imminent situation which, if not avoided,
may result in severe injury,death, and property damage.
CAUTION
Identies a potential situation which, if not avoided,
may result in minor to moderate injury and property damage.
WARNING
Identies a potential situation which, if not avoided,
may result in severe injury,death, and property damage.
Identies important information not related to injury,
but possible property damage.
NOTICE
SAFETY
Indicates steps or instructions for safe practices, reminders of safe
procedures, or important safety equipment that may be necessary.

1 EN
Design and Function
Intended Use

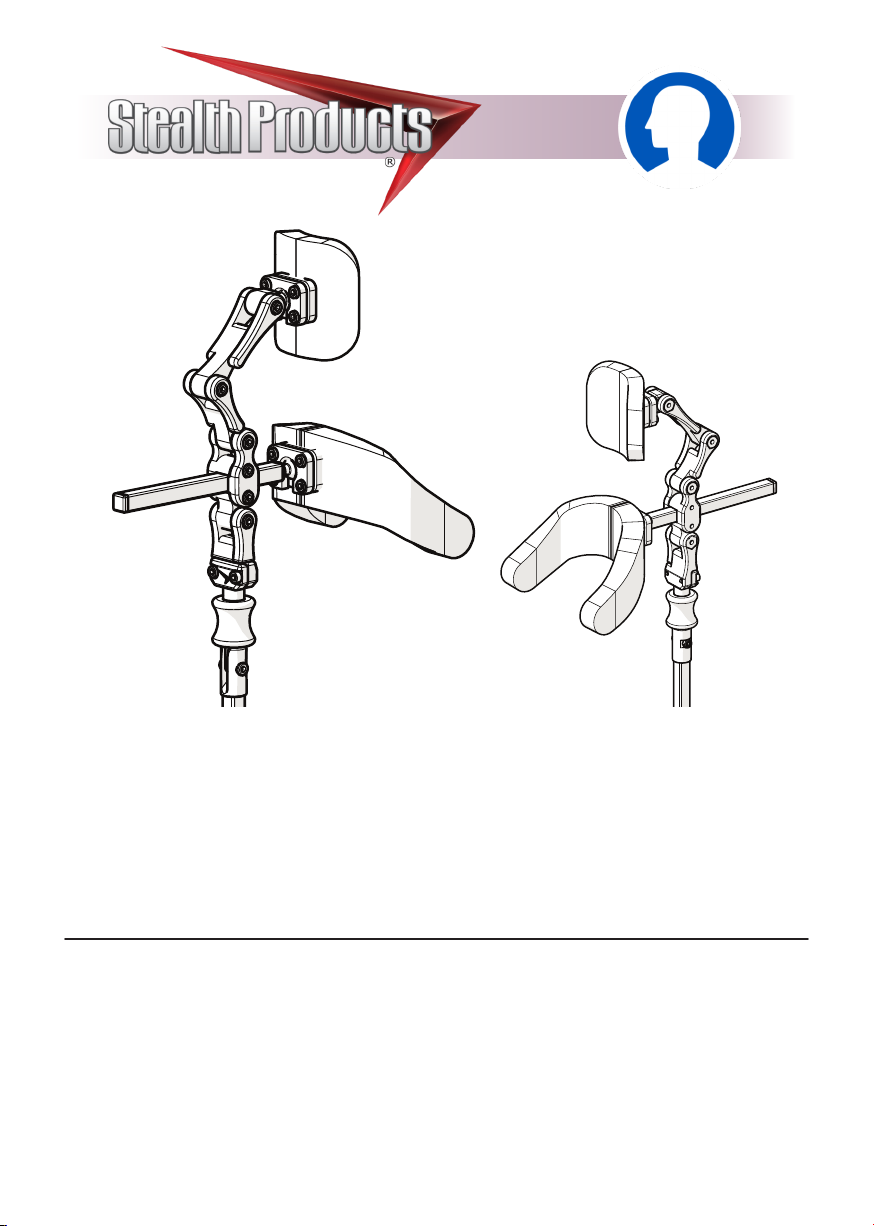

UniLink™ Ultra head support hardware provides a comprehensive solution to the
most clinically challenging positioning issues. UniLink Ultra utilizes two
independent support surfaces with unique adjustment capabilities that provide
maximum occipital and proximal lateral cervical support. Combined with versatile
UniLink hardware, UniLink Ultra gives clinicians additional positioning options to
accommodate asymmetrical postures and deformities.
Features
• Independent support of the occipital and
sub-occipital region.
• Independent anterior, posterior, rotational,
and angular adjustment of either head pad.
• Facilitates additional clinical interventions
with the addition of the
Low Prole Swing-Away
System and accessories.
Fasteners Included
PART DESCRIPTION QTY
AM5 x 0.8 x 25mm Socket Head Screws 5
BM5 Flat Washers 5
CM5 x 0.8 x 14mm Nylon Socket Head Screws 8
D1/4-20 x 1 Socket Head Screw 2
E10-32 x 1 Socket Head Screw 4
F1/4-20 Nylon Lock Nut 2
GM6 x 1 x 18mm Button Head Screw 2
HM5 x 0.8 x 18mm Button Head Screw 4
JM6 Nylon Lock Nut 2
CA&B
D&E
F&G
H&J

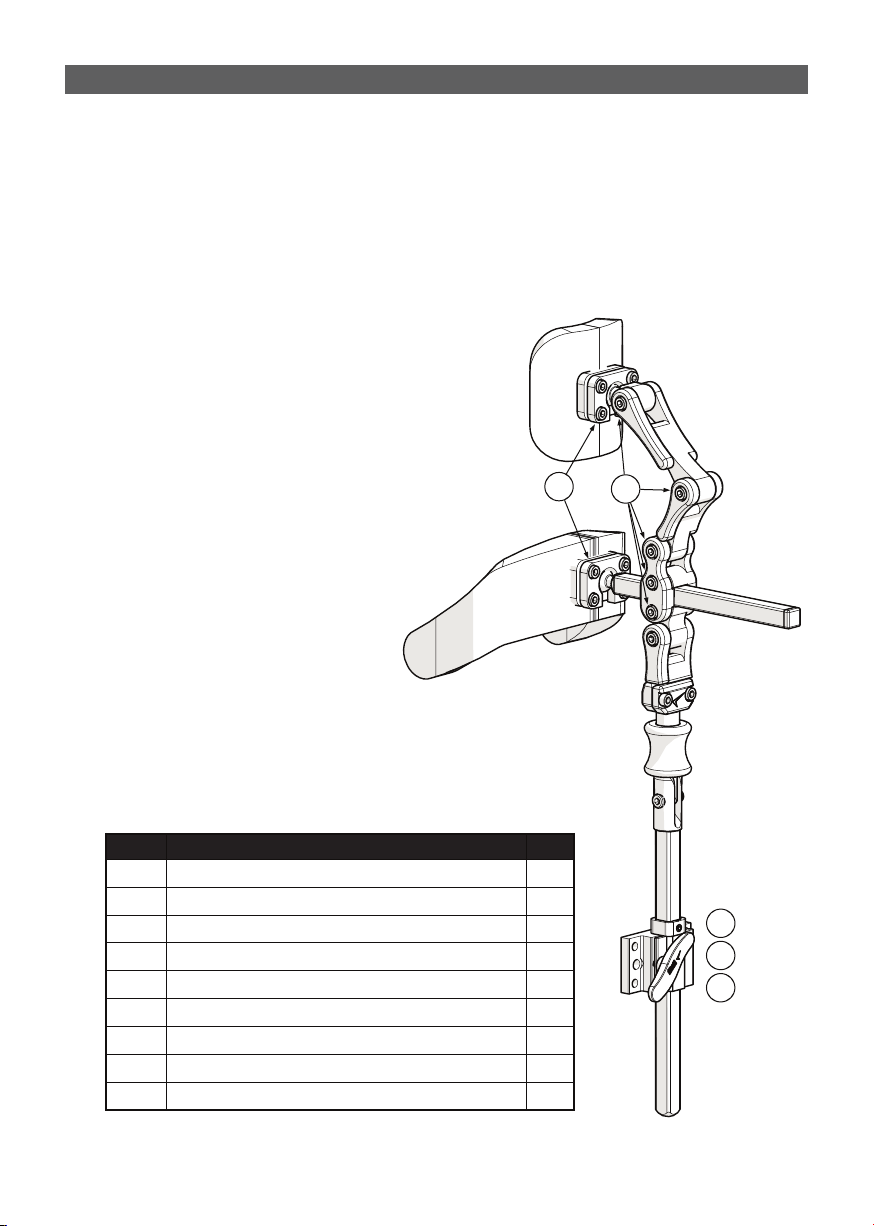

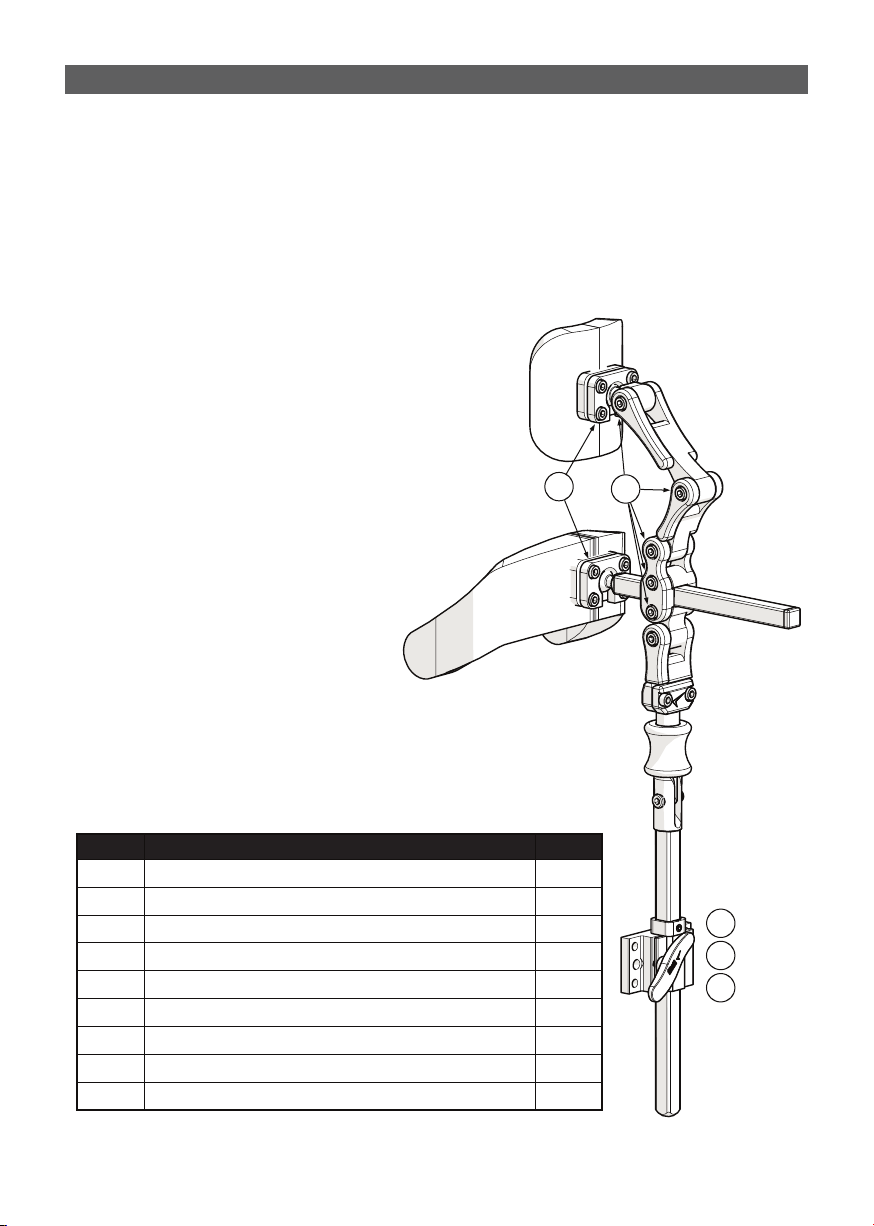

Ultra Headrest Hardware shown mounted on a Quick Clean
Release (QCR) stem. A UniLink QCR stem is required.

AB
DE
C
2
Installation
EN
Hardware Assembly
Ultra Headrest Hardware shown
mounted on a Quick Clean Release (QCR)
stem. A UniLink QCR stem is required.
Step 2: Remove the link nut
(D) from the end of the
down post (C). Insert
the conical connector
of the down post to
the link on the
headrest hardware (E).

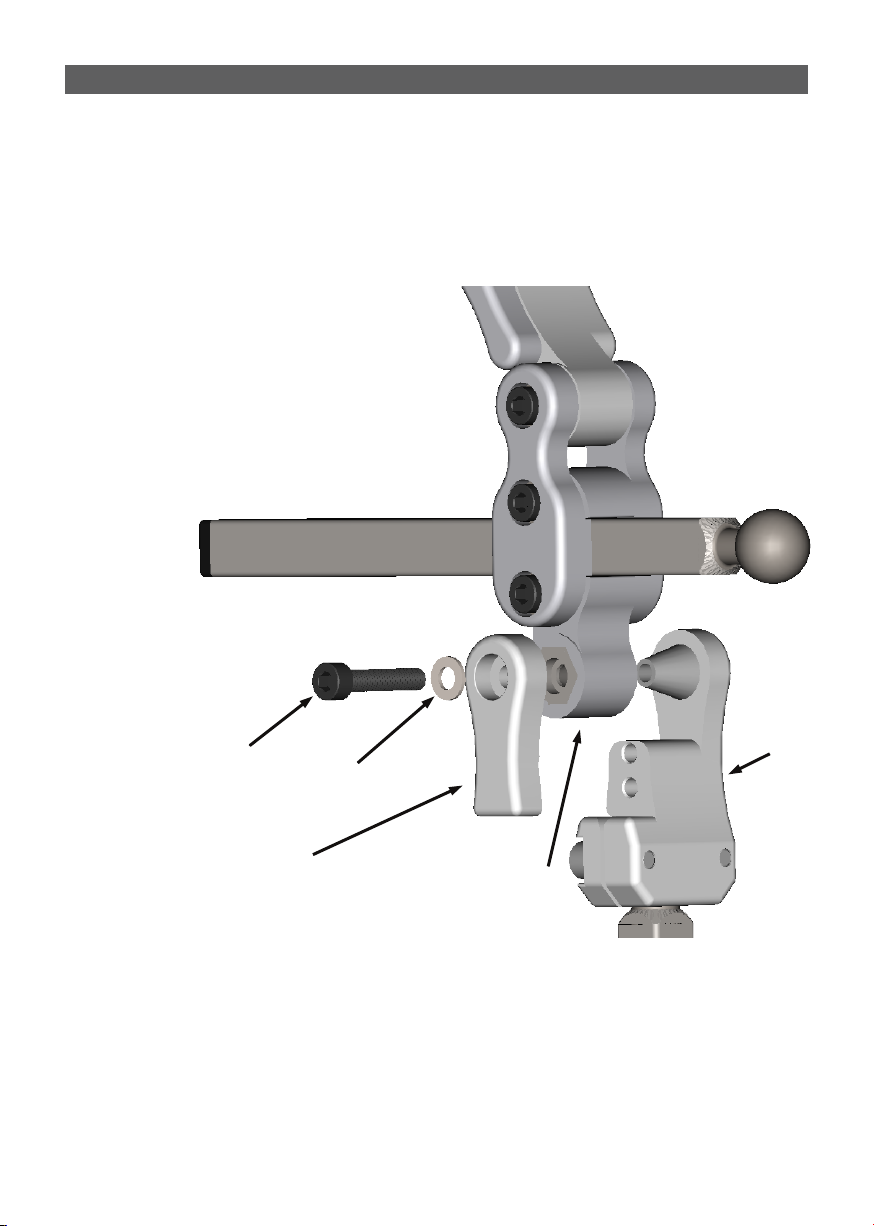

Step 1: Remove the M5 x 0.8 x 25mm socket head
screw (A) and M5 washer (B) from the
mount on the end of the down post (C).
Step 3: Replace the link nut (D), M5 washer (B)
and M5 x 0.8 x 25mm socket head
screw (A) into the assembly and
tighten the screw to secure the
headrest hardware into position.

3 EN
Installation
CAUTION Incorrect installation of the seat back mount
can lead to irritation for the user.
Installing the Seat Back Mount

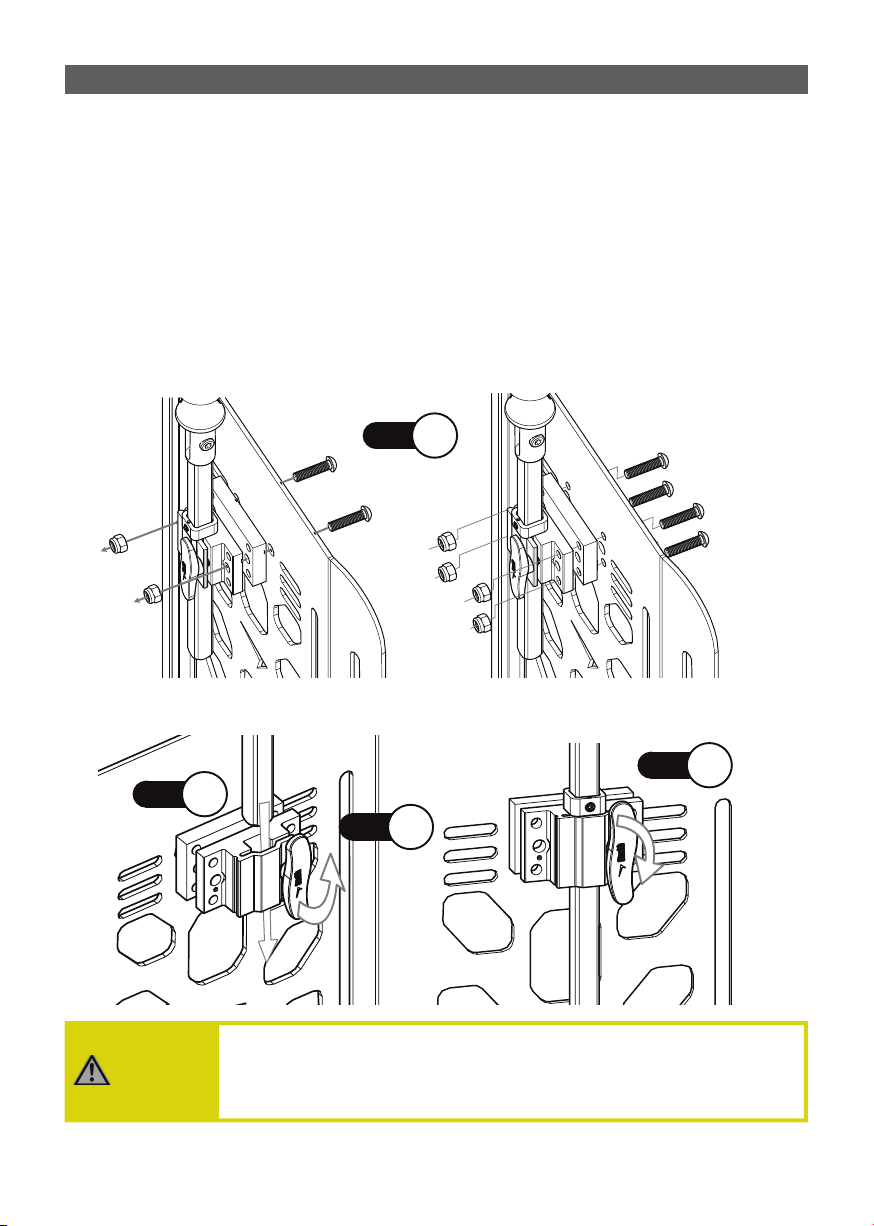

Step 1: Align the seat back mount to the back at the necessary height. With two or
four socket head screws (see Option 1 or Option 2 below), secure the seat
back mount to the back frame. Tighten with a 5mm hex key.
Step 2: Loosen the seat back mount handle slightly for down post clearance.
Step 3: Insert down post into the seat back mount opening.
Step 4: Secure the down post to the seat back mount by tightening the handle in a
clockwise direction. Ensure the bottom of the stop collar is ush to the top
of the seat back mount clamp.
Option 1 Option 2
STEP 1
STEP 2
STEP 3
STEP 4

4
Installation
EN
Mounting Headrest to Hardware
Step 1: Place the 17mm ball in the socket
located at the rear of the headrest.
Slide the split ring over the shaft
behind the ball and then towards
the headrest to retain the ball.

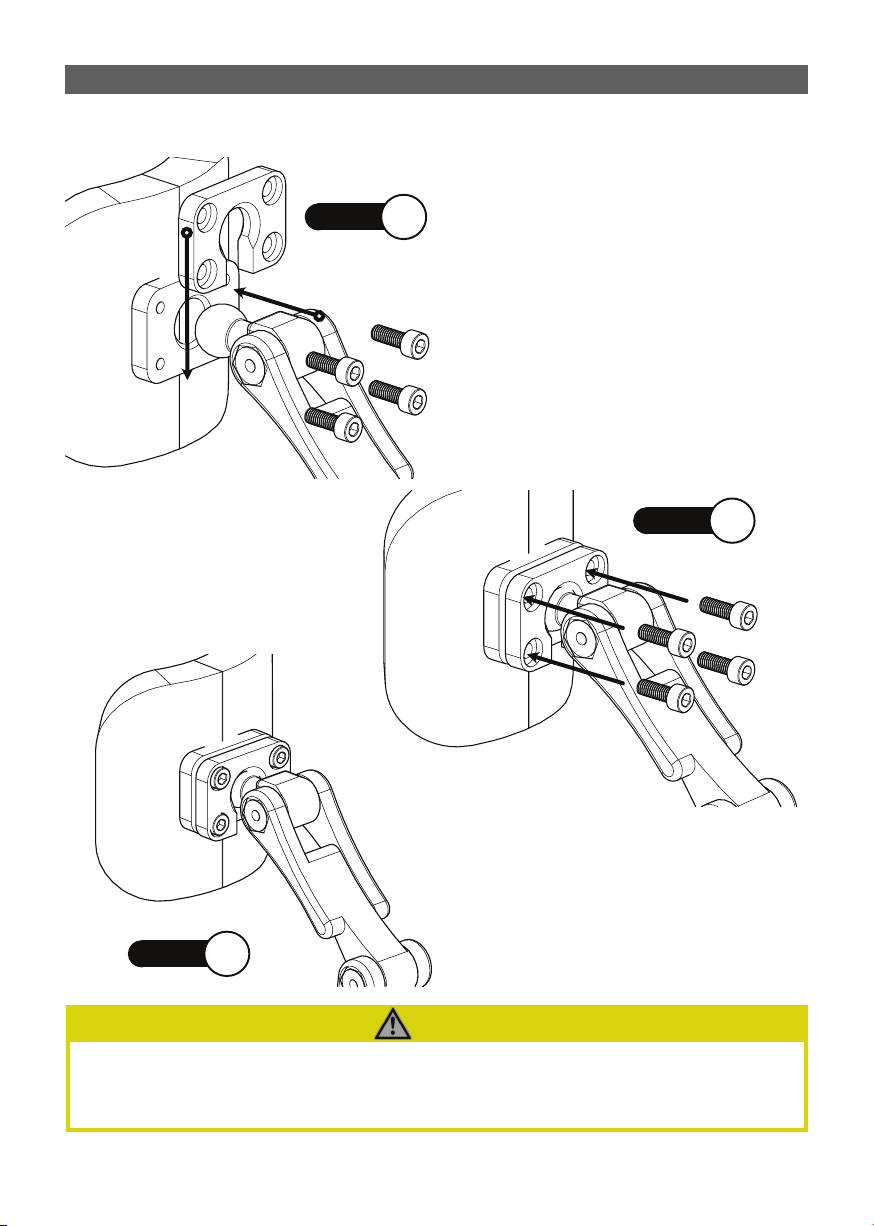

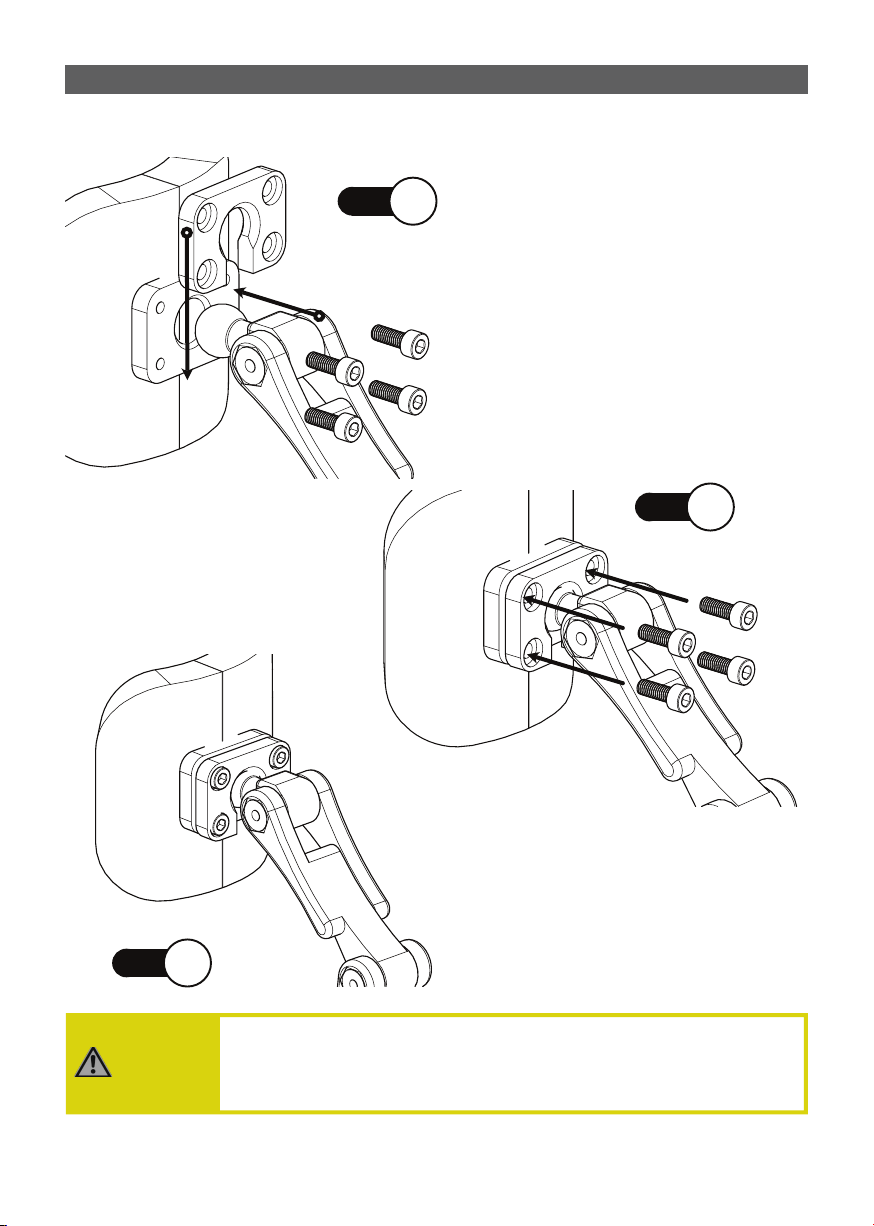

Step 2: Thread the four socket
head screws through the
holes in the split rings
and into the mount on
the headrest.
Step 3: Working diagonally, evenly
tighten the screws making sure
the split ring remains parallel
with the headrest mount.
Repeat the process for the sub-
occipital pad.
STEP 1
STEP 2
STEP 3
CAUTION
Do not over-tighten fasteners, as it may lead
to damaged parts and premature failure.
If repeated loosening of fasteners occurs, a suitable
thread-locking compound can be applied.

5 EN
Installation

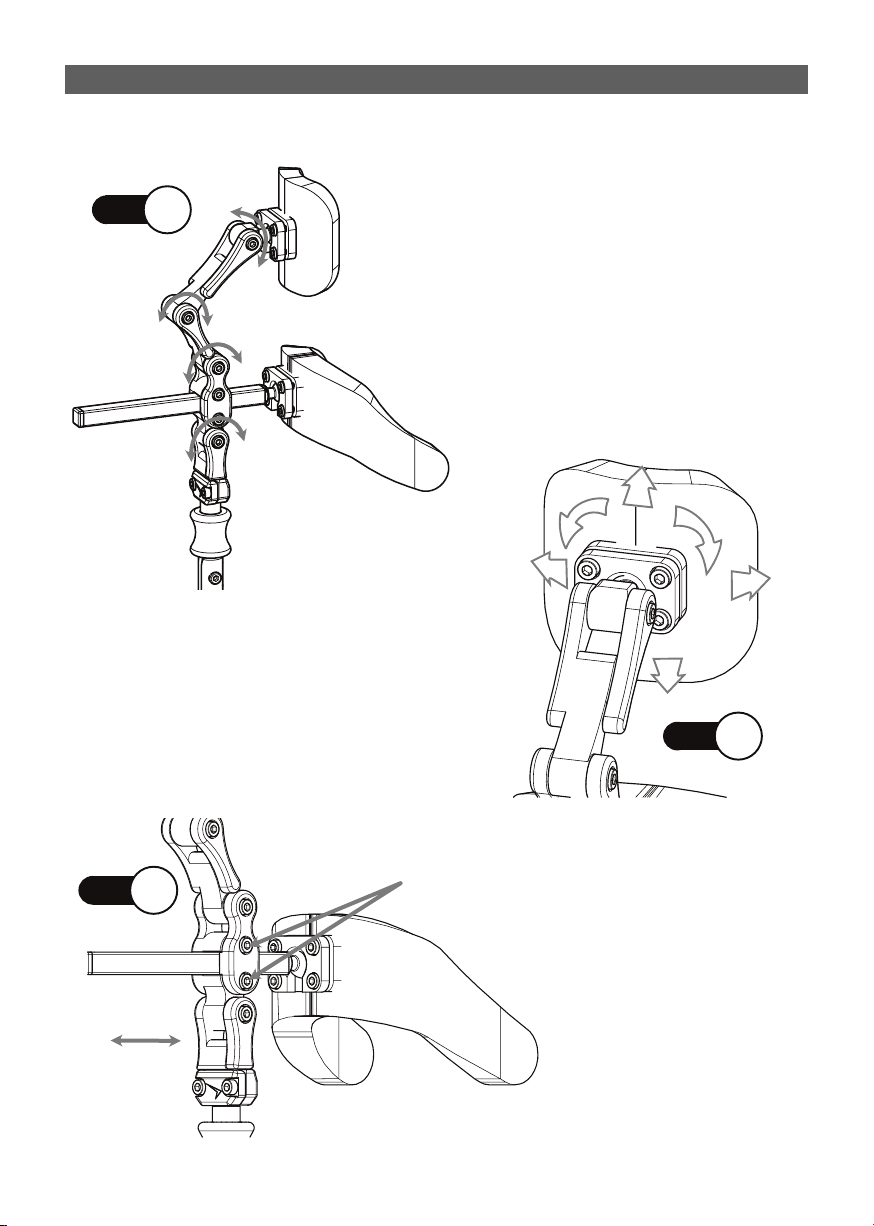

Step 1: To adjust the UniLink links
of the UniLink Ultra
Headrest, loosen the
socket head screw at the
joint you wish to adjust
with a 4mm hex key. Move
the joint to the desired
angle, and tighten the
screw to secure it.
UniLink™
Step 2: The Occipital Pad is adjustable in
three planes. Loosen the four
socket head screws holding the
split ring to the pad and deect the
pad up, down, left, right, or rotate.
Evenly tighten the four screws to
secure in the new orientation.
Occipital
Sub-Occipital
Step 3: The sub-occipital pad is adjusted
in same fashion as the occipital
pad with one additional
adjustment available. Loosen the
two screws shown in the
illustration to the left, and the
pad can be moved forward
and backward to tailor the
t to the client. Tighten
the two screws to lock
in the new t.
STEP 1
STEP 2
STEP 3
Adjusting the UniLink Ultra Headrest

6
First Time Use
EN
Dealer Assistance
During rst-time use by the user, it is advised that the dealer or service technician not
only assembles the product, but also explains the conguration of user positioning
to the user (i.e., the user and/or the attendant). If needed, the dealer can make nal
adjustments.
User Testing
It is important that the customer is fully aware of the installation of the
UniLink Ultra Headrest, how to use it, and how it can be adjusted to t the
client comfortably. As a dealer, proceed as follows:
• Explain and show the customer how you have executed the installation and explain the
function.
• Have the user test the position of the UniLink Ultra Headrest.
• Is the hardware in the proper position for the client?
• Can all controls be operated safely and with minimal eort?
• If needed, make any adjustments to the positioning.
• Explain possible problems to the customer and how to address them.
Conditions of Use
The UniLink Ultra Headrest is intended for use as installed by the dealer, in
accordance to the installation instructions in this manual.
Ensure the foreseen conditions of use are communicated by the dealer or service
technician to the user and/or attendant during the rst-time use.
If usage conditions change signicantly, please contact your dealer or a qualied
service technician to avoid unintended damage.
WARNING
The UniLink™ Ultra Headrest should only
be prescribed and tted by a qualied
health care professional.
DANGER Failure to comply with these warnings
could result in serious bodily harm.

7 EN
Cleaning and Maintenance
Safety
• Periodically check the hardware for loose screws or worn parts.
• Check the headrest for any foam breakdown and/or metal coming through the
foam. This could be potentially dangerous to the client.
• To wash the cover, remove the cover from the headrest.
• Machine wash the cover in cold water, delicate cycle, and drip dry.
• Do not allow the foam to get wet.
• Do not use the headrest without the cover in place.
For products that contain batteries or electronics, return the product to qualied
personnel for disposal. All components of the product should be disposed of
properly in accordance with respective local and national environmental regulations.
SAFETY Repair or replace parts as needed.
Cleaning
Disposal
WARNING During transport, ensure that the client is properly aligned and
that seat belts and harnesses are fastened.
WARNING
Make sure the alignment of the headrest
will not cause the user to be moved into a position
that would create force against any part of their body.
WARNING Using a headrest without the covers in place can lead to
discomfort for the user and excess wear on the foam pad.
WARNING DO NOT use bleach. DO NOT iron.
Do not wash or dry in temperatures in excess of 176°F (80°C).

1
Inhaltsverzeichnis
DE
Kundenzufriedenheit............................................................................i
Allgemein ..........................................................................................................i
Allgemeine Informationen..................................................................ii
Garantie ............................................................................................................ii
Lieferantenreferenz ......................................................................................ii
Warnschilder........................................................................................iii
Warnschilder ..................................................................................................iii
Beschränkte Haftung ..................................................................................iii
Testen................................................................................................................iii
Design und Funktion ...........................................................................1
Verwendungszweck......................................................................................1
Merkmale .........................................................................................................1
Befestigungselemente enthalten............................................................1
Installation........................................................................................2-5
Hardware-Montage......................................................................................2
Installieren der Rückenlehnenhalterung..............................................3
Montage der Kopfstütze an der Hardware .........................................4
Anpassen der UniLink Ultra-Kopfstütze ...............................................5
Erstmalige Verwendung ......................................................................6
Händlerunterstützung.................................................................................6
Benutzertests ..................................................................................................6
Nutzungsbedingungen...............................................................................6
Pege und Wartung ............................................................................7
Sicherheit..........................................................................................................7
Reinigung.........................................................................................................7
Verfügung ........................................................................................................7

i DE
Kundenzufriedenheit
Stealth Products verpichtet sich zu 100 % Kundenzufriedenheit. Ihre vollste Zufriedenheit ist uns
wichtig. Bitte kontaktieren Sie uns mit Feedback oder Vorschlägen, die uns helfen, die Qualität und
Benutzerfreundlichkeit unserer Produkte zu verbessern.
Sie erreichen uns unter:
Allgemein
Lesen und verstehen Sie alle Anweisungen vor der Verwendung des Produkts. Die Nichtbeachtung
der Anweisungen und Warnungen in diesem Dokument kann zu Sachschäden, Verletzungen oder
zum Tod führen. Der Missbrauch des Produkts oder die Nichtbeachtung der Anweisungen führt zum
Erlöschen der Garantie.
Stellen Sie die Verwendung sofort ein, wenn eine Funktion beeinträchtigt ist, wenn Teile fehlen oder
locker sind oder wenn eine Komponente Anzeichen von übermäßigem Verschleiß aufweist. Wenden
Sie sich bezüglich Reparatur, Einstellung oder Austausch an Ihren Lieferanten.
Alle Personen, die für die Montage, Einstellung und den täglichen Gebrauch der in dieser Anleitung
beschriebenen Geräte verantwortlich sind, müssen alle Sicherheitsaspekte der genannten Geräte
kennen und verstehen. Damit unsere Produkte erfolgreich verwendet werden können, müssen Sie
alle Anweisungen und Warnungen lesen und verstehen und unsere Produkte gemäß unseren Pege-
und Wartungsanweisungen warten.
Die Installationsanleitung führt Sie durch die Optionen und Möglichkeiten dieses Produkts.
Anweisungen wurden mit der ausdrücklichen Absicht geschrieben, sie mit Standardkongurationen
zu verwenden. Sie enthalten auch wichtige Sicherheits- und Wartungsinformationen und
beschreiben mögliche Probleme, die während des Gebrauchs auftreten können. Für weitere
Unterstützung oder erweiterte Anwendungen wenden Sie sich bitte an Ihren Lieferanten oder an
Stealth Products unter [phone] oder gebührenfrei unter [phone].
Bewahren Sie die Bedienungsanleitung immer an einem sicheren Ort auf, damit Sie bei Bedarf
nachschlagen können.
Alle Informationen, Bilder, Illustrationen und Spezikationen basieren auf den
Produktinformationen, die zum Zeitpunkt der Drucklegung verfügbar waren. Die in dieser Anleitung
gezeigten Bilder und Illustrationen sind repräsentative Beispiele und sollen keine genauen
Darstellungen der verschiedenen Teile des Produkts sein.
Stealth Products, LLC
104 John Kelly Drive,
Burnet, TX 78611
Telefon: [phone] Fax: [phone]
Zollfrei: [phone] Zollfrei: [phone]
[e-mail]
www.stealthproducts.com
Bevollmächtigter Vertreter in
Großbritannien
MDSS GmbH
Schigraben 41
30175 Hannover
Germany
SODIMED SA
Chemin Praz Devant 12
1032 Romanel sur-Lausanne
Switzerland
MDSS-UK RP
6 Wilmslow Road, Rusholme
Manchester M14 5TP
United Kingdom

ii
Allgemeine Informationen
DE
Diese Produkte sind so konzipiert, dass sie ausschließlich von medizinischem
Fachpersonal angepasst, angewendet und installiert werden, das für diese Zwecke
ausgebildet wurde. Die Montage, Anwendung und Installation durch eine nicht
qualizierte Person kann zu schweren Verletzungen führen.
VORSICHT
Garantie
Unsere Produkte werden nach den höchsten Standards entworfen, hergestellt und
produziert. Wenn ein Material- oder Verarbeitungsfehler festgestellt wird, wird Stealth
Products das Produkt nach unserem Ermessen reparieren oder ersetzen. Jegliche
stillschweigende Garantie, einschließlich der stillschweigenden Garantien der
Marktgängigkeit und Eignung für einen bestimmten Zweck, erstreckt sich nicht über die
Dauer dieser Garantie hinaus. Stealth Products garantiert keine Schäden aufgrund von,
aber nicht beschränkt auf: Missbrauch, Missbrauch oder falsche Anwendung des Produkts
und/oder Modikation des Produkts ohne schriftliche Genehmigung von Stealth Products,
LLC. Jegliche Änderung oder das Fehlen der Seriennummer führt gegebenenfalls
automatisch zum Erlöschen der Garantie.
Stealth Products,LLC haftet nur für Ersatzteile. Stealth Products, LLC haftet nicht für
anfallende Arbeitskosten.
Stealth Products garantiert gegen Ausfälle aufgrund von Material- oder
Verarbeitungsfehlern:
Bezüge: 2 Jahre
Hardware: 5 Jahre
Elektronik: 3 Jahre
Im Falle eines Produktfehlers, der von unserer Garantie abgedeckt wird, gehen Sie bitte
wie folgt vor:
Rufen Sie Stealth Products unter [phone] oder gebührenfrei unter [phone]
an.
Fordern Sie ein Rücksendegenehmigungsformular (RA) bei der Rücksendeabteilung an
und befolgen Sie die Dokumentationsanweisungen.
Sie können zusätzliche Exemplare dieses Handbuchs herunterladen, indem Sie auf die
Stealth-Website (https://stlpro.site/stealth-docs) zugreifen und in der Suchleiste oben auf
der Seite nach „UniLink Ultra“ suchen.
Lieferantenreferenz
Lieferant:
Telefon:
Adresse:
Kaufdatum:
Modell:

iii DE
Warnschilder
Warnschilder
Warnhinweise dienen der Sicherheit des Benutzers, des Kunden, des Bedieners und
des Eigentums. Bitte lesen und verstehen Sie, was die Signalwörter GEFAHR,
WARNUNG, VORSICHT, HINWEIS und SICHERHEIT bedeuten und wie sie sich auf
den Benutzer, die Umgebung des Benutzers und das Eigentum auswirken können.
Beschränkte Haftung
Stealth Products, LLC übernimmt keine Haftung für Personen- oder Sachschäden, die
dadurch entstehen können, dass der Benutzer oder andere Personen die Empfehlungen,
Warnungen und Anweisungen in diesem Handbuch nicht befolgen.
Stealth Products übernimmt keine Verantwortung für die endgültige Integration der
Endmontage des Produkts für den Endbenutzer. Stealth Products haftet nicht für Tod
oder Verletzung des Benutzers.
VORSICHT
Kennzeichnet eine potenzielle Situation, die, wenn sie
nicht vermieden wird, zu leichten bis mittelschweren
Verletzungen und Sachschäden führen kann.
WARNUNG
Kennzeichnet eine potenzielle Situation, die, wenn sie
nicht vermieden wird, kann zu schweren Verletzungen,
Tod und Sachschäden führen.
GEFAHR
Kennzeichnet eine unmittelbar bevorstehende Situation,
die, wenn sie nicht vermieden wird, zu schweren
Verletzungen, Tod und Sachschäden führen kann.
HINWEIS Kennzeichnet wichtige Informationen, die sich nicht auf
Verletzungen beziehen, sondern auf mögliche Sachschäden.
SICHERHEIT
Weist auf Schritte oder Anweisungen für sichere
Praktiken, Erinnerungen an sichere Verfahren
oder wichtige Sicherheitsausrüstungen hin,
die möglicherweise erforderlich sind.
Testen
Die Ersteinrichtung und das Fahren sollten in einem oenen Bereich ohne
Hindernisse erfolgen, bis der Benutzer in der Lage ist, sicher zu fahren.

1
Design und Funktion
DE
Verwendungszweck
UniLink™ Ultra Kopfstützenhardware bietet eine umfassende Lösung für die klinisch
anspruchsvollsten Positionierungsprobleme. UniLink Ultra verwendet zwei
unabhängige Stützächen mit einzigartigen Anpassungsmöglichkeiten, die eine
maximale okzipitale und proximale laterale zervikale Unterstützung bieten. In
Kombination mit der vielseitigen UniLink-Hardware bietet UniLink Ultra Ärzten
zusätzliche Positionierungsoptionen, um asymmetrischen Körperhaltungen und
Deformitäten Rechnung zu tragen.
Merkmale
• Unabhängige Unterstützung der
okzipitalen und subokzipitalen Region.
• Unabhängige anteriore, posteriore,
Rotations- und Winkeleinstellung beider
Kopfpolster.
• Erleichtert zusätzliche
klinische Eingrie mit dem
Low-Prole-Swing-Away-
System und Zubehör.
Befestigungselemente enthalten
TEIL BEZEICHNUNG MENGE
AM5 x 0,8 x 25 mm Innensechskantschrauben 5
BM5 Unterlegscheiben 5
CM5 x 0,8 x 14 mm Nylon-Innensechskantschrauben 8
D1/4-20 x 1 Innensechskantschraube 2
E10-32 x 1 Innensechskantschraube 4
F1/4-20 Nylon-Kontermutter 2
GM6 x 1 x 18 mm Rundkopfschraube 2
HM5 x 0,8 x 18 mm Rundkopfschraube 4
JM6 Nylon Lock Nut 2
CA&B
D&E
F&G
H&J
Ultra Headrest Hardware auf einem Quick Clean Release
(QCR) Schaft montiert. Ein UniLink QCR-Vorbau ist
erforderlich.

2 DE
Installation
AB
DE
C
Hardware-Montage
Ultra Headrest Hardware auf einem
Quick Clean Release (QCR) Schaft
montiert. Ein UniLink QCR-Vorbau ist
erforderlich.
Schritt 2: Entfernen Sie die
Verbindungsmutter (D)
vom Ende der unteren
Stange (C). Stecken Sie
den konischen Verbinder
des unteren Pfostens in
die Verbindung an der
Kopfstützen-Hardware (E).
Schritt 1: Entfernen Sie die M5 x 0,8 x 25 mm
Innensechskantschraube (A) und die M5
Unterlegscheibe (B) von der Halterung am Ende
der unteren Stange (C).
Schritt 3: Bringen Sie die Verbindungsmutter
(D), die M5-Unterlegscheibe (B) und
die M5 x 0,8 x 25 mm
Innensechskantschraube (A) wieder in
der Baugruppe an und ziehen Sie die
Schraube fest, um die Kopfstützen-
Hardware in Position zu sichern.

3
Installation
DE
VORSICHT
Falsche Installation der Sitzlehnenhalterung
kann zu Irritationen beim Benutzer führen.
Installieren der Rückenlehnenhalterung
Option 1 Option 2
Schritt 1: Richten Sie die Rückenlehnenhalterung in der erforderlichen Höhe nach hinten aus.
Befestigen Sie die Rückenlehnenhalterung mit zwei oder vier Innensechskantschrauben
(siehe Option 1 oder Option 2 unten) am Rückenlehnenrahmen. Mit einem 5-mm-
Sechskantschlüssel festziehen.
Schritt 2: Lösen Sie den Sitzlehnenhalterungsgri leicht, um Spielraum für die untere Stange zu
haben.
Schritt 3: Stecken Sie den unteren Pfosten in die Önung der Sitzlehnenhalterung.
Schritt 4: Sichern Sie den unteren Pfosten an der Rückenlehnenhalterung, indem Sie den Gri im
Uhrzeigersinn festziehen. Stellen Sie sicher, dass die Unterseite des Anschlagklemm bündig
mit der Oberseite der Rückenlehnen-Befestigungsklemme ist.
SCHRITT 1
SCHRITT 4
SCHRITT 2 SCHRITT 3

4 DE
Installation
Montage der Kopfstütze an der Hardware
Schritt 1: Stecken Sie die 17-mm-Kugel in
die Fassung auf der Rückseite der
Kopfstütze. Schieben Sie den
geteilte ringe über den Schaft
hinter die Kugel und dann in
Richtung der Kopfstütze, um die
Kugel zu halten.
Schritt 2: Führen Sie die vier
Innensechskantschraube
n durch die Löcher in
den geteilte ringe und in
die Halterung an der
Kopfstütze.
Schritt 3: Arbeiten Sie diagonal, ziehen
Sie die Schrauben gleichmäßig
an und achten Sie darauf, dass
der geteilte ringe parallel zur
Kopfstützenhalterung bleibt.
Wiederholen Sie den Vorgang für das
subokzipitale Polster.
VORSICHT
Ziehen Sie die Befestigungselemente nicht zu fest an, da dies führen kann zu beschädigten
Teilen und vorzeitigem Ausfall. Bei wiederholtem Lösen von Befestigungselementen ist ein
geeigneter Schraubensicherungslack kann aufgetragen werden.
SCHRITT 1
SCHRITT 2
SCHRITT 3
