Steren CLK-915 User manual


2
CLK-915
Gracias por la compra de este producto Steren.
Esta guía rápida contiene las indicaciones necesarias para un manejo básico
de su nuevo Reloj checador de huella digital.
Por favor, revísela completamente para estar seguro de cómo utilizar
el producto.
Para apoyo, compras y todo lo nuevo que tiene Steren,
visite nuestro sitio web:
www.steren.com
RELOJ CHECADOR DE HUELLA
DIGITAL
La información que se muestra en esta guía sirve únicamente como
referencia sobre el producto. Debido a actualizaciones pueden existir
diferencias.
Por favor, consulte nuestra página web (www.steren.com) para
obtener la versión más reciente del instructivo.

3
ÍNDICE
1. Características ............................................................................................... 5
2. Controles ...................................................................................................... 6
2.1 Reloj checador ..................................................................................... 6
2.2 Pantalla ................................................................................................. 8
3. Instalación .......................................................................................................... 9
4. Conguración del departamento....................................................................10
5. Conguración del turno................................................................................ 12
6. Agregar usuario............................................................................................. 16
7. Modo de uso................................................................................................. 20
8. Control de usuarios....................................................................................... 20
9. Reportes de asistencia ................................................................................ 22
10. Información del sistema............................................................................... 23
11. Especicaciones ......................................................................................... 23

4
IMPORTANTE
• No intente abrir el equipo, puede ocasionar un mal funcionamiento y anular la
garantía.
• No exponga el equipo a temperaturas extremas.
• No use ni almacene este equipo en lugares donde existan goteras o salpicaduras
de agua. Puede causar un mal funcionamiento o un choque eléctrico.
• Siempre utilice un paño suave y seco para limpiar el equipo.
• Evite las caídas del equipo, ya que podría sufrir daños.
• Si el cable de corriente se daña, acuda con un distribuidor para su reemplazo.

5
1. CARACTERÍSTICAS
El reloj checador de huella digital y contraseña tiene capacidad (máxima) de
hasta 1500 usuarios y utiliza tecnología biométrica.
No requiere estar siempre conectado a una computadora, ya que todos los
registros de información pueden ser transportados o almacenados en una
memoria USB o SD (no incluida).
Se conecta directamente a la PC mediante un puerto USB, tiene una pantalla
LCD a color de 3” y teclado numérico de fácil acceso en el panel frontal, así como
sensor para huella digital y software de administración y control del reloj.
• 1500 usuarios
• Reconocimiento biométrico
• 50000 registros de memoria
• Recuperación de datos USB y SD
• Pantalla a color de 3”

6
2. CONTROLES
2.1 Reloj checador
12
3
4
4
5
6
7
8
9
10 11

7
1. Teclado numérico
2. Tecla ESC: Para regresar al menú anterior.
3. : Presione una vez para encender o mantenga presionado hasta apagar
el equipo. Durante la introducción de datos borra un carácter.
4. ▲▼ ◄►: Teclas de desplazamiento.
5. M/OK: Conrma una opción. Mantenga presionado para ingresar al menú
principal.
6. Lector de huellas
7. Indicador de registros: Color rojo, indica registro incorrecto; color verde indica
registro correcto.
8. Altavoz
9. Alimentación
10. Puertos USB y SD: Permiten conectar dispositivos de almacenamiento para
exportar reportes o importar conguraciones.
11. Conector mini USB: Le permite conectar el CLK-915 a una computadora
para transferencia de reportes e información de registros.

8
2.2 Pantalla
1. Estado actual de asistencia:
Para seleccionarlo manualmente, use las teclas de dirección (▲/▼).
Esta opción también se puede ajustar para que se actualice automáticamente.
Ingrese al menú principal > Sistema > Cambio automático ver pág.14 y 15.
1
2
2. Fecha y Hora:
Para modicar este parámetro
ingrese al menú principal y
seleccione Sistema > Día/Hora.

9
3. INSTALACIÓN
En pared:
1. Localice el lugar donde desea instalar el
checador.
2. Coloque la base de empotrar sobre la pared
y con ayuda de un lápiz, marque la ubicación
donde realizará las 4 perforaciones.
Una vez que ha realizado las perforaciones,
instale la base insertando los taquetes en los
oricios y jándola rmemente con los tornillos.
3. Para el montaje, inserte el checador en las
pestañas superiores de la base y asegure la
instalación jando el tornillo inferior.
2. Inserte el adaptador de corriente
en la entrada de alimentación del
checador y conecte el adaptador a
un contacto eléctrico.
3. Para encender el equipo
presione el botón de ENCENDIDO
/ APAGADO
En supercie plana:
1. Coloque sobre una mesa o escritorio, extendiendo el soporte y jándolo con
la pestaña.

10

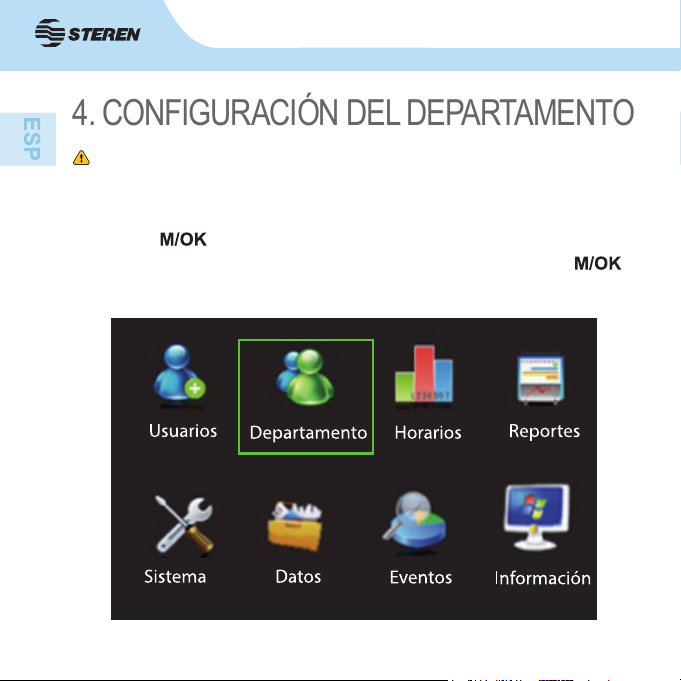

4. CONFIGURACIÓN DEL DEPARTAMENTO
1. Presione hasta que aparezca el menú principal. Utilice las teclas de
desplazamiento para seleccionar “Departamento” y vuelva a presionar .
Ésta es solamente una guía rápida, basada en el control manual de
las funciones básicas del checador. Para conguraciones avanzadas y
manejo de software, consulte el manual del equipo.

11
2. Presione “3” para añadir un nuevo departamento; ▲/▼ para desplazarse por
la lista; “0” para borrar alguno o para editarlo.
3. Introduzca el nombre del departamento. Presione y oprima la tecla
correspondiente a la primera letra del nombre, en la parte inferior aparecerán
las letras –mayúsculas y minúsculas– asignadas a esa tecla, junto a un número.
Presione el número correspondiente a la letra que desea ingresar. Una vez que
haya terminado presione ESC y después OK para guardar.
* El número del departamento se asigna automáticamente según el orden
de ingreso.
4. Para editar un departamento, selecciónelo con las teclas de desplazamiento y
presione . Para borrar alguno presione (0) y .
5. Seleccione para guardar los cambios y volver a la lista de departamentos.
Oprima ESC para volver al menú principal.

12

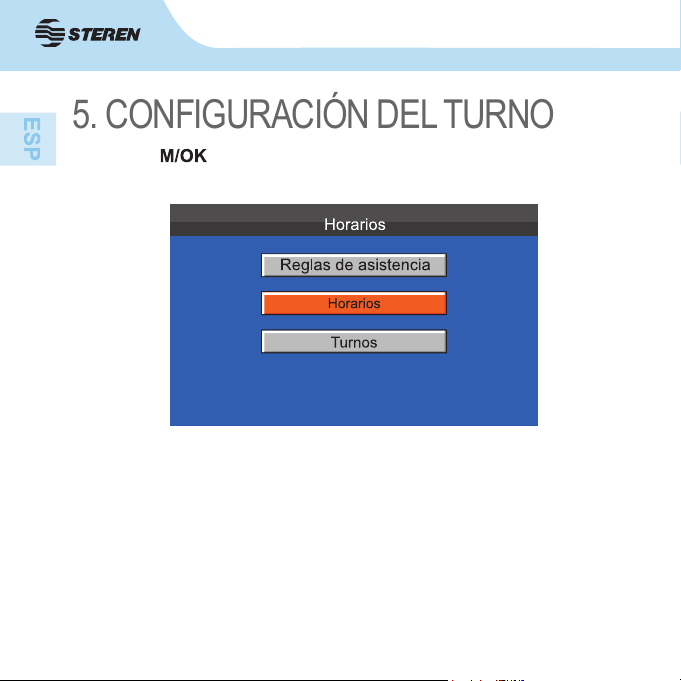

5. CONFIGURACIÓN DEL TURNO
1. Presione hasta que aparezca el menú principal. Utilice las teclas de
desplazamiento para seleccionar Horarios>Horarios.
2. Utilice ▲/▼ para seleccionar un turno del lado izquierdo. Presione ► para
congurarlo.
3. Ingrese un nombre para el turno.

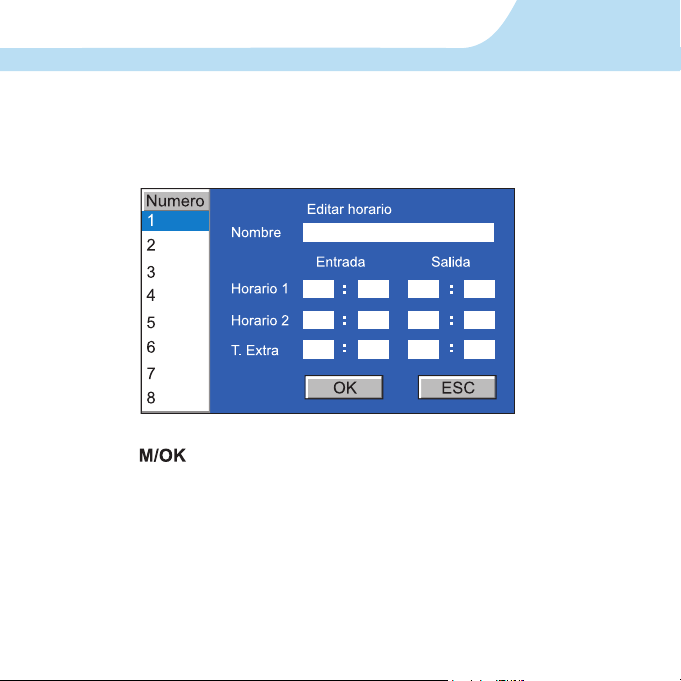

4. Utilice el teclado numérico para ingresar el primer periodo del turno en la
la “Horario1” (por ejemplo, la hora de entrada hasta la hora de comida). Para
cambiar a la siguiente casilla presione▼. Oprima ◄ para borrar.

13
5. Ingrese el siguiente periodo en la la “Horario2” (por ejemplo, desde el regreso
de la comida hasta la hora de salida).
6. Si necesita jar un horario extra, utilice las casillas de la la “T. Extra”.
7. Seleccione para guardar los cambios y regresar al menú anterior.

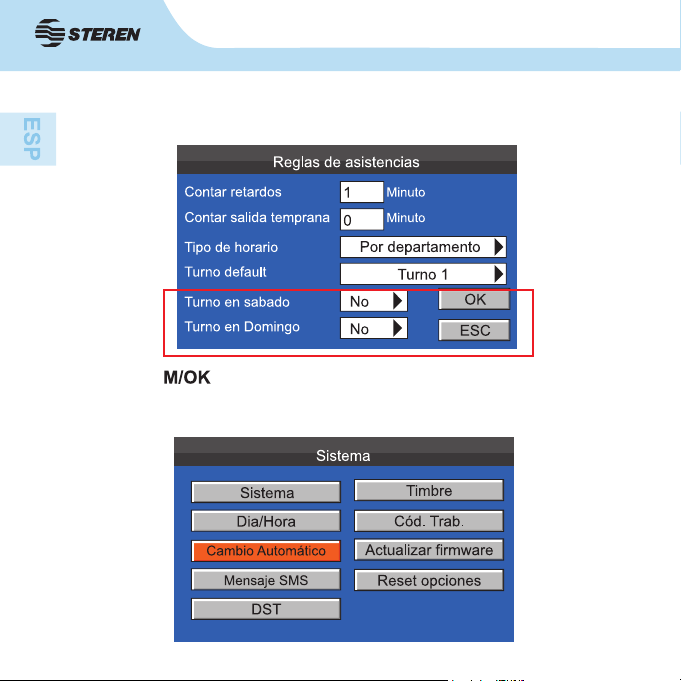

8. Para establecer un tiempo de tolerancia en la entrada o salida, seleccione
Horarios>Reglas de asistencia.
Si un usuario se registra después del número de minutos establecidos en
“Contar retardos”, se considerará retardo. Si se registra antes del número de
minutos establecidos en “Contar salida temprana”, se considerará una salida
antes de tiempo.
- Utilice ► para seleccionar el turno y el tipo de horario “Individual” o “Por
departamento”.

14
- En las opciones “Turno en Sábado” y “Turno en Domingo” puede habilitar (Si)
o deshabilitar (No) los turnos del sábado y el domingo.
- Seleccione para guardar los cambios o ESC para salir.
9. Si desea que el registro de entrada y salida cambie automáticamente
seleccione “Cambio Automático” en el menú “Sistema”.

15
- Utilice ► para activar (Si) o desactivar (No) el cambio automático. Seleccione
para guardar los cambios.
- Repita el mismo procedimiento para modicar la programación automática o
agregar otro registro.
- Utilice ▲/▼para seleccionar un registro de la lista y presione . (Por
defecto, existen los registros de “Entrada”, “Salida” “Sal”, “Regreso” “Ent.TE” y
“Sal.TE”; sin embargo, puede programar hasta 24).
- Modique la hora con el teclado numérico. Utilice ▼ para desplazarse por las
casillas. Introduzca el nombre del registro.

16
6. AGREGAR USUARIO
Las siguientes instrucciones explican cómo agregar usuarios
directamente en el CLK-915; sin embargo, la manera más sencilla de
hacerlo es llenando la hoja de Excel “AttSetting” o usando el software.
Consulte el manual correspondiente.
1. Presione hasta que aparezca el menú principal y seleccione
Usuario>Agregar.
2. Utilice ▲/▼ para moverse entre las opciones. Asigne el número de
identicación (ID) y nombre del nuevo empleado, para introducirlo presione
y oprima la tecla correspondiente a la primera letra del nombre.

17
- Huella: Presione . Deberá registrar tres veces la misma huella para
que el checador la registre. Se pueden registrar hasta diez huellas distintas por
cada empleado. (Del lado derecho del botón aparecerá el número de huellas
registradas). Es recomendable capturar el dedo índice, medio o anular.
Asegúrese de colocarlo rmemente y centrado sobre el capturador.
Por ejemplo, si el nombre es “Carlos”, presione “2”. En la parte inferior
aparecerán las letras –mayúsculas y minúsculas– asignadas a esa tecla, junto
a un número. Presione el número correspondiente a la letra que desea ingresar
(en este caso “5”).
Repita el mismo procedimiento hasta completar el nombre del empleado. Si
desea borrar alguna letra, presione ◄. Al terminar, presione ESC.

18
- Clave: Presione y utilice el teclado numérico para ingresar una
contraseña de 8 dígitos. Confírmela ingresándola de nuevo en el campo de
abajo. Presione para conrmar.

19
Los usuarios con contraseña podrán registrarse ingresando el número
de empleado y la contraseña. No obstante, el CLK-915 permite registrar
usuarios mediante huella digital, clave o ambas.
3. En el campo “Depto.”, seleccione uno de los departamentos registrados al
que pertenecerá el nuevo empleado. (Para ingresarlos, consulte el paso 2 de la
Conguración de turnos).
4. Finalmente, el checador permite asignar dos tipos de rango a los empleados:
Usuario y Administrador.
Establecer un administrador ayuda a mejorar la seguridad de su sistema, ya
que previene que los datos sean cambiados por personal no autorizado. De
este modo será solicitado el ID y clave del administrador para ingresar al menú
principal.
5. Para nalizar y guardar seleccione .

20
Una vez que un usuario está dado de alta, hay dos modos de realizar chequeos.
• Para usuarios dados de alta con Huella, coloque el dedo sobre el lector.
• Para usuarios registrados con Clave, use el teclado numérico para introducir
el ID, presione , ingrese la clave asignada y vuelva a oprimir para
conrmar.
Cuando se detecte chequeo correcto, se encenderá el LED de color verde en la
parte superior del lector y escuchará una conrmación.
8. CONTROL DE USUARIOS
1. Después de agregar
usuarios, ingrese nuevamente
a menú principal> Usuarios>
Usuarios.
7. MODO DE USO
