Steren 208-150 User manual

Producto: Convertidor de HDMI a componente y VGA
Modelo: 208-150
Marca: Steren
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto de fabricación y
funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de
transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días,contados a partir de la recepción del producto en cualquiera de los sitios donde
pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es en cualquiera de las
direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto. Si la presente garantía se
extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor _________________________________________
Domicilio _____________________________________________________
Producto _____________________________________________________
Marca _______________________________________________________
Modelo ______________________________________________________
Número de serie _______________________________________________
Fecha de entrega ______________________________________________
ELECTRÓNICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, México, D.F. RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo Maximino Martínez No. 3408 Int. 3 y 4, San Salvador Xochimanca,
México, D.F. 02870, RFC: SPE941215H43
ELECTRÓNICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, México. D.F. RFC: ESC9610259N4
ELECTRÓNICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal. RFC: ESG810511HT6
ELECTRÓNICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC: ESM830202MF8
ELECTRÓNICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N. RFC: EST980909NU5
En caso de que su producto presente alguna falla, acuda
al centro de distribución más cercano a su domicilio y
en caso de tener alguna duda o pregunta por favor llame
a nuestro Centro de Atención a Clientes, en donde con
gusto le atenderemos en todo lo relacionado con
su producto Steren.
Centro de Atención a Clientes
01 800 500 9000
Antes de utilizar su nuevo producto Steren, lea este instructivo para evitar
cualquier mal funcionamiento.
PRECAUCIONES
CARACTERÍSTICAS
INSTRUCCIONES
CONTROLES
CONEXIONES
ESPECIFICACIONES
IMPORTANTE
• Siempre utilice un paño suave, limpio y seco para limpiar el equipo.
• No intente abrir el equipo, puede ocasionar un mal funcionamiento y anular la
garantía.
El convertidor para señales de audio y video le permite transformar su señal HDMI a señal de
video componente (PrPbY) o señal VGA, con señal de audio estéreo en RCA o audio digital por
bra óptica.
Ideal para conectar sus equipos de alta denición en cualquier pantalla, monitor, o proyector que
no incluye entradas HDMI. Tiene entrada HDMI, salida de video componente y audio en acabado
oro Premium.
El conector VGA es niquelado con tuercas para el anclaje del cable. Fabricado en lámina de acero
en color negro.
• Resolución PrPbY de 480i/576i/480p/576p/720p/1080i
• Resolución VGA de 480i/576i/480p/576p/720p/1080i
• Audio analógico 2 canales
• Audio digital (óptica)
• Conexión de entrada HDMI hembra (19 pines)
• Conexión de salida PrPbY, VGA, R/L, óptica
Contenido: 1 convertidor de voltaje, 1 convertidor HDMI
• Conecte un cable HDMI a la
fuente de video.
• Conecte el otro extremo del cable
al convertidor de HDMI.
• Conecte los cables según la salida
que preera (VGA o componente).
• Inserte el otro extremo de los
cables a su monitor, proyector o TV.
• Seleccione el tipo de salida de
audio que preera (RCA u óptica
digital)
• Conecte los cables de audio al convertidor
y el dispositivo de reproducción de audio.
• Inserte el cable de alimentación al
convertidor.
• Seleccione la Salida de vídeo con el
interruptor del panel frontal.
Enchufe el eliminador del convertidor a un
tomacorriente casero. Se debe encender el
LED indicador en la parte frontal del
convertidor.
Encienda la fuente de video y el monitor,
proyector o TV.
1. LED indicador de encendido.
2. Interruptor para seleccionar la salida de video
3. Alimentación.
4. Entrada de video (HDMI).
5. Salida de video por componentes (PrPbY).
6. Salida de video (VGA).
7. Salida de audio (RCA).
8. Salida de audio (óptica).
PROBLEMA
El convertidor no enciende
Alimentación: 5 V - - - 1000 mA
Convertidor:
Alimentación: 100-240 V~ 50/60 Hz 0,5 A
Salida: 5 V - - - 1000 mA
El audio no se escucha
SOLUCIÓN
-Revise que el eliminador esté conectado
al tomacorriente y al convertidor.
-Revise que haya corriente eléctrica en el
contacto.
-Revise las conexiones tanto de la
fuente de video al convertidor como del
convertidor a la TV, monitor o pantalla.
-Seleccione correctamente el tipo de
salida con el interruptor de la parte frontal.
-Si su pantalla, TV o monitor cuenta con
selector de entrada, asegúrese de que
esté seleccionada la correcta.
-Revise las conexiones tanto de la fuente
de video al convertidor como del convertidor al
reproductor de audio.
-Ajuste el volumen del reproductor de
audio.
-Seleccione correctamente la entrada de
audio en su reproductor.
La información que se muestra en este manual sirve únicamente como
referencia sobre el producto.
Debido a actualizaciones pueden existir diferencias.
Porfavor, consulte nuestra página web (www.steren.com) para obtener la
versión más reciente del instructivo.
El diseño del producto y las especicaciones pueden variar sin previo aviso.

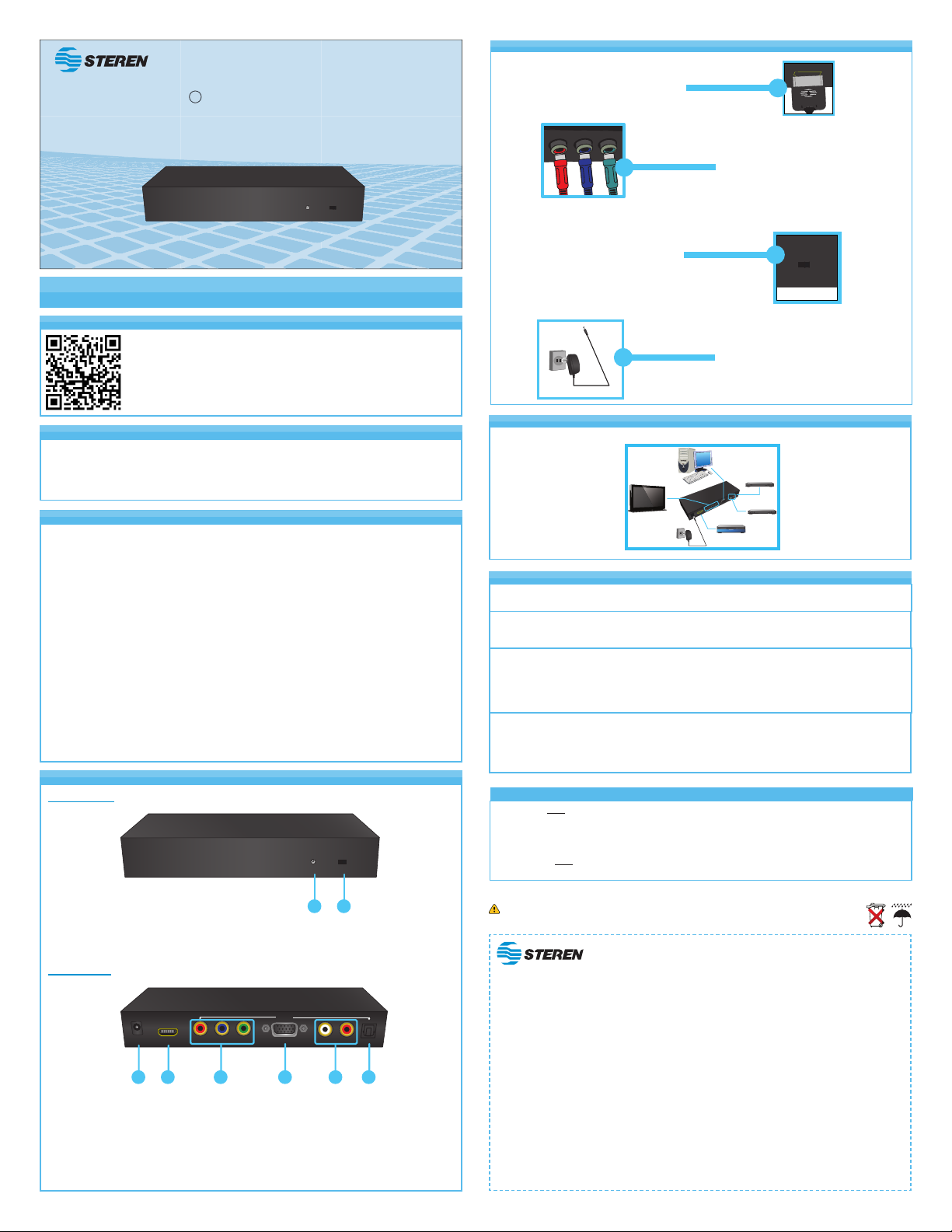

PANEL TRASERO
PANEL FRONTAL
power
VGA/YPbPr
1 2
DC5V
Input
HDMI
Pr Pb Y
Output
VGA L/R
SPDIF
3 4 5 6 7 8
VGA/YPbPr
PROBLEMAS Y SOLUCIONES
El video no se reproduce
208-150
Manual de instrucciones
Convertidor de HDMI
a componente y VGA
V0.0
0613a
power
VGA/YPbPr
R

Before using your new Steren´s product, please read this instruction manual to prevent
any damage.
CAUTION
HIGHLIGHTS
INSTRUCTIONS
CONTROLS
CONNECTIONS
SPECIFICATIONS
IMPORTANT
• Clean only with a soft, dry cloth.
• Do not try to open the equipment, may cause malfunction and warranty will be void.
The AV converter allows you to convert the HDMI signal to composite or VGA signal, with stereo
audio (through RCA) or digital audio (optical ber).
Perfect to connect your high denition devices to any monitor, screen or projector without HDMI input
connectors. It includes gold plated HDMI input, composite video output and audio output.
The VGA connector is nickel plated with nuts to x the cable. Manufactured in black color case.
• 480i/576i/480p/576p/720p/1080i PrPbY resolution
• 480i/576i/480p/576p/720p/1080i VGA resolution
• 2 analogue audio channels
• optical audio output
• Female HDMI input (19 pin)
PrPby, VGA, R/L, optical outputs
Package content:
One voltage converter
One HDMI converter
• Connect a HDMI cable to video source.
• Connect the HDMI cable’s other end to
converter.
• Connect the cables according to
video output you choose (VGA or
component).
• Insert cable´s other end to TV,
projector or monitor.
• Select audio output (RCA or
optical)
• Connect audio cables to converter and audio
playback device.
• Insert power cord to converter.
•Select video output using front panel’s switch.
• Plug converter’s power adapter to an outlet.
• The power indicator LED must turn on.
• Turn on video source and monitor, TV
or projector
1. Power LED indicator
2. Video output switch (VGA or component)
3. Power input
4. Video input (HDMI)
5. Component video output (PrPbY)
6. Video output (VGA)
7. Audio output (RCA)
8. Audio output (optical)
PROBLEM
The converter doesn’t turn on
Video doesn´t show
Input: 5 V - - - 1000 mA
Power converter:
Input: 100-240 V~ 50/60 Hz 0.5 A
Output: 5 V - - - 1000 mA
Audio doesn’t playbacks
SOLUTION
-Check that power adapter is connected
to converter and to power outlet .
-Check the outlet.
-Check connections between video
source, converter and monitor, projector
or screen.
-Select video output using front panel’s
switch.
-If your TV or projector has an input
selector, make sure that the right one is
selected.
-Check connections between video
source, converter and audio playback
device.
-Adjust audio device’s volume.
-Select audio input correctly.
The instructions of this manual are for reference about the product.
There may be differences due to updates.
Please check our web site (www.steren.com) to obtain the latest version of the
instruction manual.
Product design and specications are subject to change without notice.
REAR PANEL
FRONT PANEL
power
VGA/YPbPr
1 2
DC5V
Input
HDMI
Pr Pb Y
Output
VGA L/R
SPDIF
3 4 5 6 7 8
VGA/YPbPr
TROUBLESHOOTING
Product: HDMI to component and VGA converter
Part number: 208-150
Brand: Steren
WARRANTY
This Steren product is warranted under normal usage against defects in workmanship and materials to the original purchaser for one year from
the date of purchase.
CONDITIONS
1. This warranty card with all the required information, invoice or purchase ticket, product box or package, and product, must be presented when
warranty service is required.
2. If the product is in the warranty time, the company will repair it free of charge.
3. The repairing time will not exceed 30 natural days, from the day the claim was received.
4. Steren sell parts, components, consumables and accessories to customer, as well as warranty service, at any of the addresses mentioned later.
THIS WARRANTY IS VOID IN THE NEXT CASES:
If the product has been damaged by an accident, acts of God, mishandling, leaky batteries, failure to follow enclosed instructions, improper repair by
unauthorized personnel, improper safe keeping, among others.
a) The consumer can also claim the warranty service in the purchase establishment.
b) If you lose the warranty card, we can reissue it, if you show the invoice or purchase ticket.
RETAILER INFORMATION
Name of the retailer ____________________________________
Address _____________________________________________
Product ______________________________________________
Brand _______________________________________________
Serial number _________________________________________
Date of delivery _______________________________________
In case your product fails or have questions, please contact your nearest dealer. If you are in Mexico, please call to our Call Center.
01 800 500 9000
208-150
HDMI to composite and
VGA converter
V0.0
Instruction Manual 0613a
power
VGA/YPbPr
R
