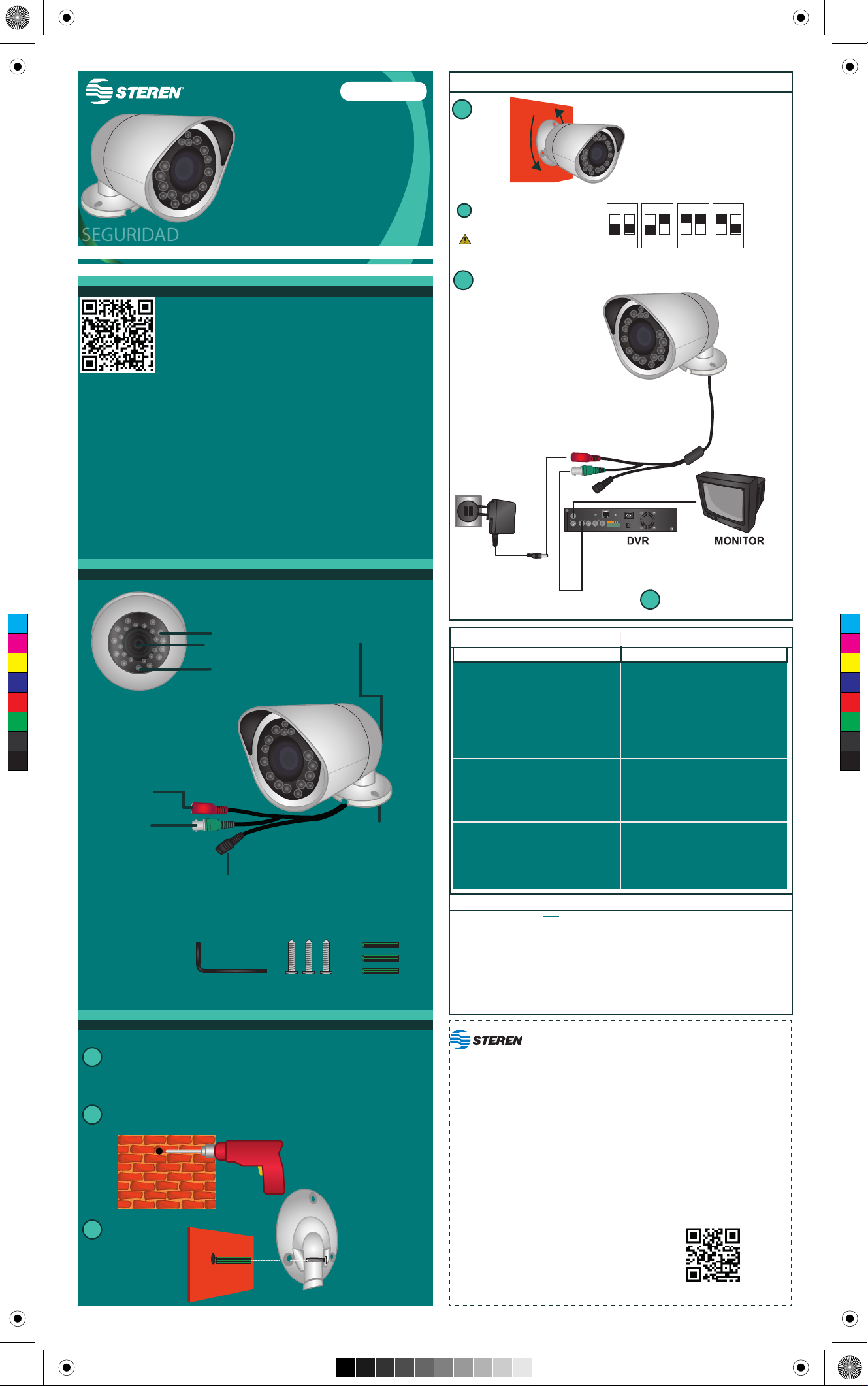

Steren CCTV-196 User manual

CCTV-196
V1.0 1016A
Manual de instrucciones
SEGURIDAD
Cámara CCTV digital de
alta definición tipo
minibala
IMPORTANTE
• No use ni almacene este equipo en lugares donde
existan goteras o salpicaduras de agua; puede causar un
mal funcionamiento.
• Tenga cuidado de no instalarlo cerca de fuentes de calor
o de ruido electromagnético (motores eléctricos, cercas
electrificadas, interruptores de alimentación, etc.).
• No instale el cableado dentro de una tubería donde se
encuentren cables de energía eléctrica, ya que esto podría
distorsionar la imagen.
Antes de utilizar su nuevo producto Steren, lea este
instructivo para evitar cualquier mal funcionamiento.
PARTES
INSTRUCCIONES
INSTRUCCIONES
En caso de que su producto presente alguna falla, acuda
al centro de distribución más cercano a su domicilio y
en caso de tener alguna duda o pregunta por favor llame
a nuestro Centro de Atención a Clientes, en donde con
gusto le atenderemos en todo lo relacionado con
su producto Steren.
Centro de Atención a Clientes
Producto: Cámara CCTV digital de alta definición tipo mini bala
Modelo: CCTV-196
Marca: Steren
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto de fabricación y funcio-
namiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de
transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días,contados a partir de la recepción del producto en cualquiera de los sitios donde
pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es en cualquiera de las
direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto. Si la presente garantía se
extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor _________________________________________
Domicilio _____________________________________________________
Fecha de entrega ______________________________________________
ELECTRÓNICA STEREN S.A. DE C.V.
Biólogo Maximino Martínez No. 3408, San Salvador Xochimanca, Del. Azcapotzalco,
México, D.F. 02870, RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Autopista México- Queretaro Km 26.5 Sin número, Nave Industrial 3-A
Col. Lomas de Boulevares, Tlalnepantla de Baz, Estado de México CP. 54020
RFC: SPE-941215-H43
ESPECIFICACIONES
Alimentación: 12 V - - - 1 A
Iluminación mínima: 0.01 lux/F1.2
Formato: AHD 1280 x 720
Sensor de imagen: CMOS a color
Salida de video: BNC
Resolución: 1.0 MP
Temperatura de operación: -10°C a 50°C
PROBLEMAS Y SOLUCIONES
No hay imagen • Encienda el DVR o monitor.
• Asegúrese de haber realizado
correctamente las conexiones en la cámara
y en el DVR. o monitor.
• Compruebe que la fuente de alimentación
no se encuentre dañada.
• Revise el cable selector que esté en el
modo correcto digital o análogo.
PROBLEMAS SOLUCIONES
• Para capturar imágenes y videos en alta calidad, asegúrese de realizar
las conexiones correctamente.
• Utilice cable UTP cat5e a una distancia no mayor a 100 m.
• Si utiliza cable coaxial, la distancia no debe superar los 50 m.
• La cámara debe estar conectada a una fuente de respaldo de energía
(no break), para protegerla de una descarga eléctrica y para que siga
funcionando en caso de algún corte en el suministro de energía.
Seleccione el lugar para instalar la cámara. (Se recomienda que
sea sobre un muro o una superficie sólida y fija).
Imagen con interferencia
• Pruebe con otra fuente; podría estar
dañada.
• Compruebe que el cableado esté en buen
estado.
Imagen con cambios de color
• Verifique que no haya conexiones
inestables.
• Asegúrese de que la cámara no esté
colocada cerca de alguna lámpara
fluorescente.
Ajuste el ángulo de visión con una llave Allen de 2,5 mm.
Realice las conexiones de acuerdo con el diagrama.
Encienda el monitor o DVR para
comprobar que la cámara transmita
imagen.
Realice marcas con la ayuda de la plantilla incluída, péguela en
el lugar deseado a colocar la cámara y haga perforaciones.
Inserte los
taquetes y
atornille.
Desenrosque
la base de la
cámara para
una fácil instalación
1
2
3
4
5
6
LED IR
Sensor
Lente Seguros de ajuste
Base para montaje
Conector de
alimentación
Conector de
video
Interruptor
analógico / digital
Kit de instalación
Llave Allen Tornillos Taquetes
ON
HD TVI
1 2
ON
AHD
1 2
ON
Analog
1 2
ON
HD CVI
1 2
Si va a utilizar un DVR modelo
CCTV-948 use el modo HD TVI
CONFIGURACIÓN
ANALÓGICA - DIGITAL
C
M
Y
CM
MY
CY
CMY
K
CCTV-196-V1.0-instr.pdf 1 06/10/16 8:43 a.m.

WARRANTY
This Steren product is warranted under normal usage against defects in workmanship and materials to the original purchaser for one year from the
date of purchase.
CONDITIONS
1. This warranty card with all the required information, invoice or purchase ticket, product box or package, and product, must be presented when
warranty service is required.
2. If the product is in the warranty time, the company will repair it free of charge.
3. The repairing time will not exceed 30 natural days, from the day the claim was received.
4. Steren sell parts, components, consumables and accessories to customer, as well as warranty service, at any of the addresses mentioned later.
THIS WARRANTY IS VOID IN THE NEXT CASES:
If the product has been damaged by an accident, acts of God, mishandling, leaky batteries, failure to follow enclosed instructions, improper repair by
unauthorized personnel, improper safe keeping, among others.
a) The consumer can also claim the warranty service in the purchase establishment.
b) If you lose the warranty card, we can reissue it, if you show the invoice or purchase ticket.
RETAILER INFORMATION
Name of the retailer ____________________________________
Address _____________________________________________
Date of delivery _______________________________________
In case your product fails or have questions, please contact your nearest dealer. If you are in Mexico, please call to our Call Center.
01 800 500 9000
Product: HD CCTV digital bullet camera
Part number: CCTV-196
Brand: Steren
CCTV-196
V1.0 1016A
Instruction manual
SEGURIDAD
HD CCTV digital mini
bullet camera
IMPORTANT
• Do not use or store the equipment near wet places. May
cause malfunction or shock hazard
• Don't install close to heat sources or electromagnetic
noise (electric engines, electric fence, power switches)
• Don't install the wires into the pipes where are electric
wires, could distort the image
PARTS
• To capture videos and images in high definition, be sure to make the
connections correctly.
• For distances under 100 m use cat5e UTP cable.
• If you use a coaxial cable, the distance must not exceed 50 m.
• The camera should be connected into a no break, to protect it from the
hazard and can it continue working.
Adjustment secures
Power
connector
Video
connector
INSTRUCTIONS
Select the place to install the camera. (It is recommended that be
on a wall or a solid surface and fixed).
INSTRUCTIONS
SPECIFICATIONS
Adjust the angle of vision with a 2.5 mm wrench.
Make the connections according with the diagram.
Turn on the DVR or the monitor to
verify that the camera sends
image.
TROUBLESHOOTING
TROUBLE SOLUTIONS
Cannot see images
Image with interference
Image with color changes
• Turn on the DVR or monitor
• Be sure that the connections in the
camera and the DVR are correct
• Verify that the power supply is not
damaged
• Check the cable selector is in the correct
mode digital or analog.
• Use another power suplly; could be
damaged
• Verify that the wires are in a good
conditions
• Verify that there is not unstable
connections
• Be sure that the camera is not placed
close from any fluorescent lamp
Input: 12 V - - - 1 A
Minimum light: 0.01 lux/F1.2
Format: AHD 1280 x 720
Image sensor: color CMOS
Video output: BNC
Resolution: 1.0 MP
Operational temperature: -10°C to 50°C
If you are using a CCTV DVR-948 use
HD TVI
mode
Make brands with the help of the included template, paste it in
desired location to place the camera and then drilling.
Unscrew
the base
camera for
easy installation
Insert the anchors
and screew.
5
6
1
IR LED
Sensor
Lens
2
3
44
Base
Switch analog / digital
Installation Kit
Allen key Screws Dowels
ON
HD TVI
1 2
ON
AHD
1 2
ON
Analog
1 2
ON
HD CVI
1 2
ANALOG / DIGITAL
CONFIGURATION
C
M
Y
CM
MY
CY
CMY
K
