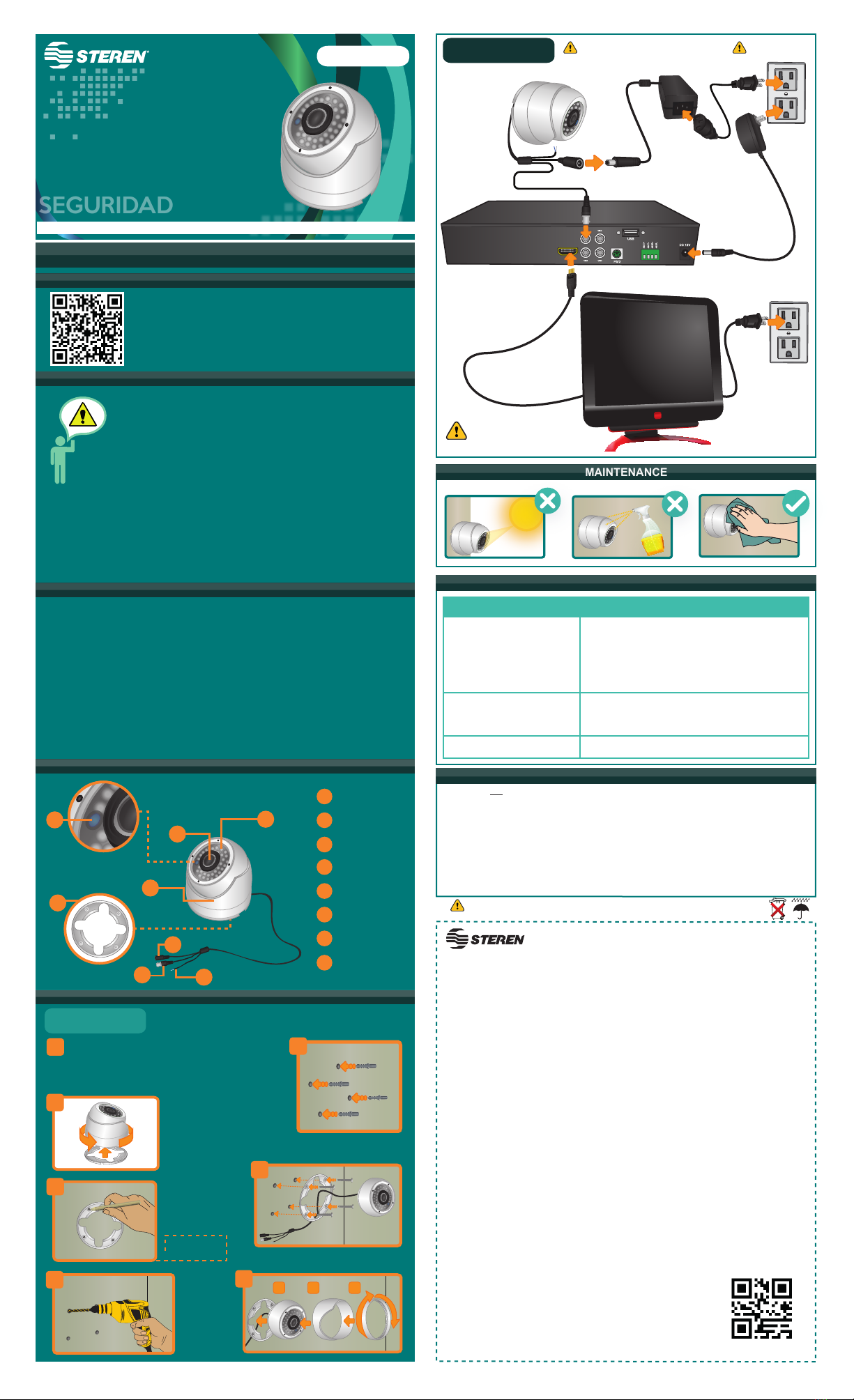

Instruction manual
CCTV-194
CCTV digital high definition
dome camera
Before using your new Steren´s product, please read this instruction
manual to prevent any damage.
IMPORTANT
The instructions of this manual are for reference about the
product. There may be differences due to updates. Please
check our website (www.steren.com) to obtain the latest
version of the instruction manual.
HIGHLIGHTS
CAUTIONS
With this CCTV digital camera you can watch any place you want securely and with
discretion, getting really sharp images.
It can transmits analogue and digital signal, so you can plug it into any video recorder (DVR)
or screen. It features IR LED and sensor light to offer you night vision.
It has been designed to install it where you want, easily. Besides, the multi-position base
allows you to aim it easily in the direction you want.
* Analogue / Digital video
* Night vision
* Anti-rust aluminum case
* Automatic gamma control and white balance
Select the location where you want to
install the camera. It is recommended to
be on a solid surface and fixed (wall,
roof, carport or under an overhang).
PARTS
INSTRUCTIONS
SPECIFICATIONS
MAINTENANCE
TROUBLESHOOTING
Product design and specifications are subject to change without notice.
Input: 12V - - - 1 A
Minimum lux: 0.01 lux/F1.2
Format: AHD 1280 x 720
Image sensor: color CMOS
Video output: BNC
Resolution: 1.0 Mega Pixel
Operating temperature: -10°C to 50°C
Infrared LEDs
Lens
Sensor
Case
A
B
C
D
Mounting base
Power connector
Video connector
Analog mode wire
G
H
F
E
Connection
Installation
• Do not use or store the equipment in places where there dripping or
splashing water; it may cause a malfunction.
• Do not install near heat sources or electromagnetic noise (electric
motors, electric fences, power switches, etc.).
• Do not install outdoors.
• Do not install the wiring inside of a pipe where power lines are located,
as this may distort the image.
• To capture images and videos in high quality, be sure to make the connections correctly.
• For distances under 100m use Cat5e UTP cable.
• If you use coaxial cable, the distance should not exceed 50 m.
• The camera must be connected into a no break, to protect it from electrical shock and to
keep it running in case of an outage.
1
4
5
Trouble Solution
Use the base to
mark.
Cannot see
images
Image with interference
Image with color changes
• Turn on the DVR or monitor.
• Make sure that have made correctly all connections to the
camera and the monitor or DVR.
• Check that the power supply is undamaged.
• Check the wiring; It could be damaged.
• Try another power source; it could be damaged.
• Make sure the wiring is in good condition.
• Check for unstable connections.
• Make sure the camera is not placed near a fluorescent
lamp.
01 800 500 9000
In case your product
fails or have questions,
please contact your
nearest dealer. If you
are in Mexico, please
call to our Call Center.
Product: CCTV digital high definition dome camera
Part number: CCTV-194
Brand: Steren
WARRANTY
This Steren product is warranted under normal usage against defects in workmanship
and materials to the original purchaser for one year from the date of purchase.
CONDITIONS
1. This warranty card with all the required information, invoice, product box or
package, and product, must be presented when warranty service is required.
2. If the product is in the warranty time, the company will repair it free of charge.
3. The repairing time will not exceed 30 natural days, from the day the claim was
received.
4. Steren sell parts, components, consumables and accessories to customer, as well
as warranty service, at any of the addresses mentioned later.
THIS WARRANTY IS VOID IN THE NEXT CASES:
If the product has been damaged by an accident, acts of God, mishandling, leaky
batteries,
failure to follow enclosed instructions, improper repair by unauthorized personnel,
improper
safe keeping, among others.
a) The consumer can also claim the warranty service in the purchase establishment.
b) If you lose the warranty card, we can reissue it, if you show the invoice or purchase
ticket.
RETAILER INFORMATION
Name of the retailer __________________________________
Address ____________________________________________
Product ____________________________________________
Brand ______________________________________________
Be sure to connect the camera to a
digital port.
If you wish to work in analog
mode, connect the white and
blue wires to a switch.
3
2
6
BA C
7
A
D
F
H
G
E
B
C

SEGURIDAD
V0.1 0116m
Manual de instrucciones
CCTV-194
Cámara CCTV digital de alta
definición, tipo domo
Antes de utilizar su nuevo producto Steren, lea este instructivo para evitar
cualquier mal funcionamiento.
IMPORTANTE
La información que se muestra en este manual sirve únicamente
como referencia sobre el producto. Debido a actualizaciones
pueden existir diferencias.
Por favor, consulte nuestra página web (www.steren.com) para
obtener la versión más reciente del instructivo.
CARACTERÍSTICAS
PRECAUCIONES
Con esta cámara digital para CCTV vigila cualquier lugar de forma segura y discreta,
obteniendo imágenes realmente nítidas, ya que es de alta definición.
Transmite señal digital y analógica, por lo que puedes conectarla a cualquier grabador de
video (DVR) o pantalla. Tiene LED infrarrojos que, en conjunto con su sensor de luz, ofrecen
visión nocturna.
Está diseñada para que puedas instalarla prácticamente en cualquier lugar. Además, su
base multiposición te permitirá orientarla fácilmente en la dirección que necesites.
* Video digital/analógico
* Visión nocturna
* Carcasa de aluminio anticorrosión
* Control automático de gama y balance de blancos
Seleccione el lugar para instalar la
cámara. Se recomienda que sea sobre
una superficie sólida y fija (muro, techo,
marquesina o debajo de una saliente).
PARTES
INSTRUCCIONES
ESPECIFICACIONES
MANTENIMIENTO
PROBLEMAS Y SOLUCIONES
El diseño del producto y las especificaciones pueden variar sin previo aviso.
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todos sus componentes y mano de obra,
contra cualquier defecto de fabricación y funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en
Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin
ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días,contados a partir de la recepción del
producto en cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida
esta garantía es en cualquiera de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A.
de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde
adquirió el producto. Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor
para que le expida otra póliza, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor _________________________________________
Domicilio _____________________________________________________
Producto _____________________________________________________
Marca _______________________________________________________
Modelo ______________________________________________________
Número de serie _______________________________________________
Fecha de entrega ______________________________________________
ELECTRÓNICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, Del. Azcapotzalco, México, D.F.
RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo Maximino Martínez No. 3408 Int. 2, 3 y 4, San Salvador Xochimanca,
Del. Azcapotzalco, México, D.F. 02870, RFC: SPE941215H43
ELECTRÓNICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, Del. Cuauhtémoc, México. D.F.
RFC: ESC9610259N4
ELECTRÓNICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal. RFC: ESG810511HT6
ELECTRÓNICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC: ESM830202MF8
ELECTRÓNICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N. RFC: EST980909NU5
En caso de que su
producto presente
alguna falla, acuda al
centro de distribución
más cercano a su
domicilio y en caso de
tener alguna duda o
pregunta por favor
llame a nuestro Centro
de Atención a Clientes,
en donde con gusto le
atenderemos en todo
lo relacionado con su
producto Steren.
Producto: Cámara CCTV digital de alta definición, tipo domotipo domo
Modelo: CCTV-194
Marca: Steren
Centro de Atención a Clientes
01 800 500 9000
Alimentación: 12V - - - 1 A
Iluminación mínima: 0,01 lux/F1,2
Formato: AHD 1280 x 720
Sensor de imagen: CMOS a color
Salida de video: BNC
Resolución: 1,0 Mega Pixel
Temperatura de operación: -10°C a 50°C
LED infrarrojos
Lente
Sensor
Carcasa
A
B
C
D
Base para montaje
Conector de
alimentación
Conector de video
Cable modo
analógico
G
H
F
E
Conexión
Instalación
• No use ni almacene este equipo en lugares donde existan goteras o
salpicaduras de agua; puede causar un mal funcionamiento.
• Tenga cuidado de no instalarlo cerca de fuentes de calor o de ruido
electromagnético (motores eléctricos, cercas electrificadas, interruptores
de alimentación, etc.).
• No lo instale en intemperie.
• No instale el cableado dentro de una tubería donde se encuentren
cables de energía eléctrica, ya que esto podría distorsionar la imagen.
• Para capturar imágenes y videos en alta calidad, asegúrese de realizar las conexiones
correctamente.
• Utilice cable UTP CAT5E a una distancia no mayor a 100 m.
• Si utiliza cable coaxial, la distancia no debe superar los 50 m.
• La cámara debe estar conectada a una fuente de respaldo de energía (no break), para
protegerla de una descarga eléctrica y para que siga funcionando en caso de algún corte
en el suministro de energía.
A
D
F
H
G
E
B
C
1
3
2
4
6
BA C
7
5
No hay imagen
Imagen con interferencia
Imagen con cambios de color
• Encienda el DVR o monitor.
• Asegúrese de haber realizado correctamente las
conexiones en la cámara y en el DVR o monitor.
• Compruebe que la fuente de alimentación no se encuentre
dañada.
• Revise el estado del cableado; podría estar averiado o
cortado.
• Pruebe con otra fuente de alimentación; podría estar
dañada.
• Compruebe que el cableado esté en buen estado.
• Verifique que no haya conexiones inestables.
• Asegúrese de que la cámara no esté colocada cerca de
alguna lámpara fluorescente.
Problema Solución
Use la base para
marcar.
Asegúrese de conectar la cámara a un
puerto digital.
Si desea que funcione de modo
analógico una el cable blanco y
el azul a un interruptor.
