Steren CCTV-195 User manual

SEGURIDAD
V0.0 0915m
Manual de instrucciones
CCTV-195
Cámara CCTV digital de
alta definición tipo domo
5
Llave allen de
1/16”
(no incluida)
Antes de utilizar su nuevo producto Steren, lea este instructivo para evitar
cualquier mal funcionamiento.
IMPORTANTE
La información que se muestra en este manual sirve únicamente
como referencia sobre el producto. Debido a actualizaciones
pueden existir diferencias.
Por favor, consulte nuestra página web (www.steren.com) para
obtener la versión más reciente del instructivo.
CARACTERÍSTICAS
PRECAUCIONES
Con esta cámara digital para CCTV podrás monitorear y vigilar tu casa, negocio, oficina o
cualquier lugar que necesites de manera efectiva ya que es de alta definición, las imágenes
que te brinda son realmente claras y nítidas, así que podrás distinguir mucho mejor el rostro
de alguna persona, placas de automóviles, características o detalles específicos que con
otro tipo de cámaras serían imposibles de ver.
Su instalación es muy sencilla, puedes conectarla directo a alguna pantalla o usarla con
cualquier grabador de video (DVR) que soporte formato digital. Su carcasa es metálica e
incorpora LED IR para visión nocturna y gracias a su base multi posición puedes ajustarla
en cualquier dirección fácilmente.
*Fácil de ubicar e instalar * Visión nocturna
*Video digital *Carcasa metálica
Seleccione el lugar para instalar la
cámara. Se recomienda que sea sobre
una superficie sólida y fija (muro, techo,
marquesina o debajo de una saliente).
PARTES
INSTRUCCIONES
ESPECIFICACIONES
MANTENIMIENTO
PROBLEMAS Y SOLUCIONES
El diseño del producto y las especificaciones pueden variar sin previo aviso.
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todos sus componentes y mano de obra,
contra cualquier defecto de fabricación y funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en
Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin
ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días,contados a partir de la recepción del
producto en cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida
esta garantía es en cualquiera de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A.
de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde
adquirió el producto. Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor
para que le expida otra póliza, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor _________________________________________
Domicilio _____________________________________________________
Producto _____________________________________________________
Marca _______________________________________________________
Modelo ______________________________________________________
Número de serie _______________________________________________
Fecha de entrega ______________________________________________
ELECTRÓNICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, Del. Azcapotzalco, México, D.F.
RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo Maximino Martínez No. 3408 Int. 2, 3 y 4, San Salvador Xochimanca,
Del. Azcapotzalco, México, D.F. 02870, RFC: SPE941215H43
ELECTRÓNICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, Del. Cuauhtémoc, México. D.F.
RFC: ESC9610259N4
ELECTRÓNICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal. RFC: ESG810511HT6
ELECTRÓNICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC: ESM830202MF8
ELECTRÓNICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N. RFC: EST980909NU5
En caso de que su
producto presente
alguna falla, acuda al
centro de distribución
más cercano a su
domicilio y en caso de
tener alguna duda o
pregunta por favor
llame a nuestro Centro
de Atención a Clientes,
en donde con gusto le
atenderemos en todo
lo relacionado con su
producto Steren.
Producto: Cámara CCTV digital de alta definición tipo domo
Modelo: CCTV-195
Marca: Steren
Centro de Atención a Clientes
01 800 500 9000
Alimentación: 12 V - - - 500 mA
Iluminación mínima: 0 lux
Formato: AHD 1280 x 720
Sensor de imagen: CMOS a color
Salida de video: BNC
Resolución: 1 Mega Pixel
Temperatura de operación: -10°C - 50°C
LED infrarrojo
Lente
Sensor
Base para montaje
A
B
C
D
Conector de
alimentación
Conector de video
Prisioneros
G
F
E
Conexión
Instalación
• No use ni almacene este equipo en lugares donde existan goteras o
salpicaduras de agua; puede causar un mal funcionamiento.
• Tenga cuidado de no instalarlo cerca de fuentes de calor o de ruido
electromagnético (motores eléctricos, cercas electrificadas, interruptores
de alimentación, etc.).
• No lo instale en intemperie.
• No instale el cableado dentro de una tubería donde se encuentren
cables de energía eléctrica, ya que esto podría distorsionar la imagen.
• Para capturar imágenes y videos en alta calidad, asegúrese de realizar las conexiones
correctamente.
• Utilice cable UTP cat5e a una distancia no mayor a 100 m.
• Si utiliza cable coaxial, la distancia no debe superar los 50 m.
• La cámara debe estar conectada a una fuente de respaldo de energía (no break), para
protegerla de una descarga eléctrica y para que siga funcionando en caso de algún corte
en el suministro de energía.
1
2
3
6
C
B
A
7
4
No hay imagen
Imagen con interferencia
Imagen con cambios de color
•Encienda el DVR o monitor.
•Asegúrese de haber realizado correctamente las
conexiones en la cámara y en el DVR o monitor.
•Compruebe que la fuente de alimentación no se encuentre
dañada.
•Revise el estado del cableado; podría estar averiado o
cortado.
•Pruebe con otra fuente de alimentación; podría estar
dañada.
•Compruebe que el cableado esté en buen estado.
•Verifique que no haya conexiones inestables.
•Asegúrese de que la cámara no esté colocada cerca de
alguna lámpara fluorescente.
Problema Solución
A
E
F
D
B
CG
Tornillos y taquetes
no incluidos.
Asegúrese de conectar la cámara a un puerto digital.

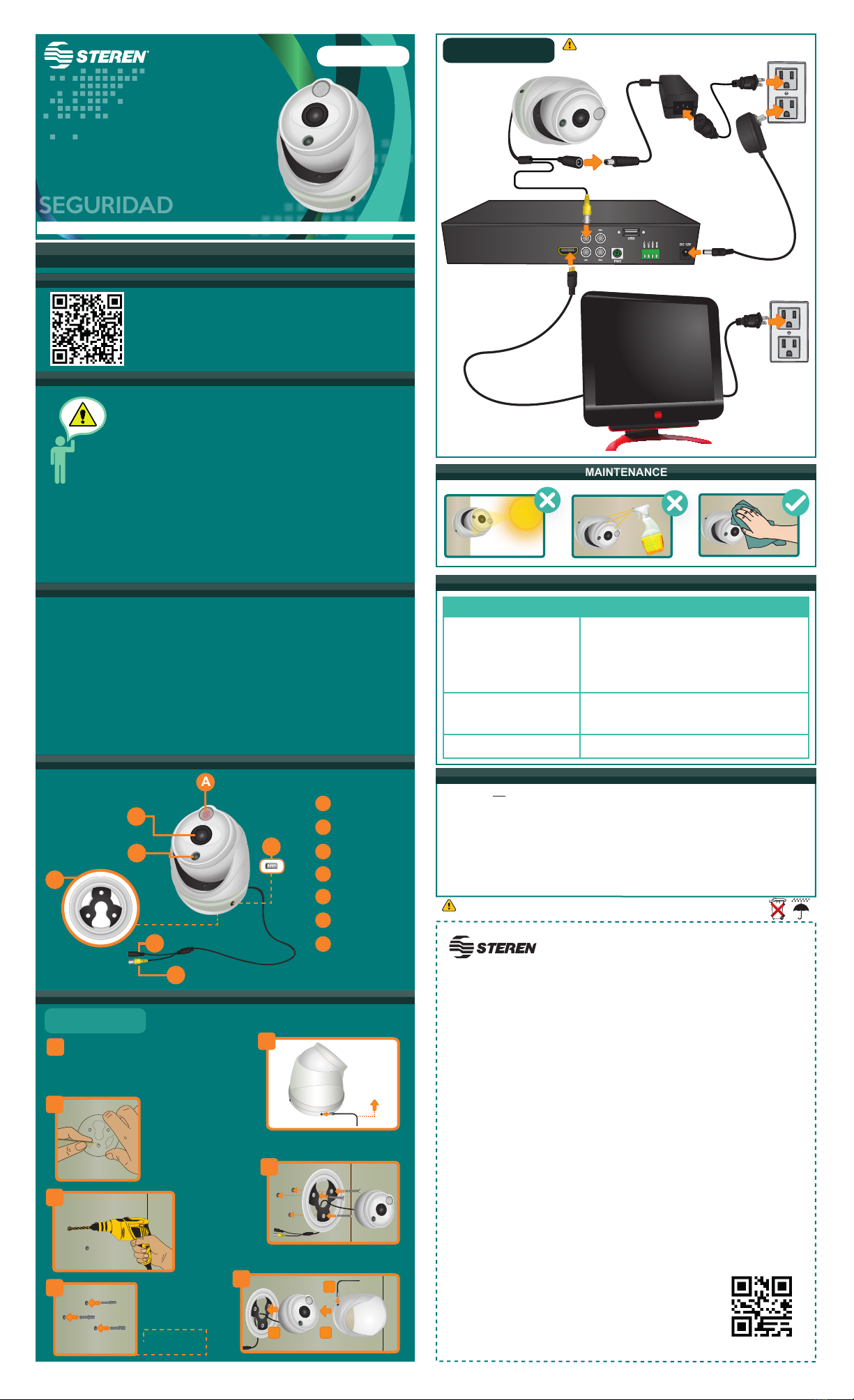

SEGURIDAD
V0.0 0915m
Instruction manual
CCTV-195
HD CCTV digital
dome camera
Before using your new Steren´s product, please read this instruction
manual to prevent any damage.
IMPORTANT
The instructions of this manual are for reference about the product.
There may be differences due to updates. Please check our
website (www.steren.com) to obtain the latest version of the
instruction manual.
HIGHLIGHTS
CAUTIONS
With this digital CCTV camera you can monitor your home, office or any place you need; it
is a high definition camera so you can get crisp and clear images, and you can distinguish
faces, number plates, characteristics, or even specific details more than other cameras.
The installation is very simple, you can plug it directly to a monitor or use it with any video
recorder system (DVR) that supports digital formats. Its case is metallic and it has IR LED
for night vision, also, the base can be rotated any direction, easily.
*Easy to install and place
*Digital video
*Night vision
*Metallic case
Select the location where you want to
install the camera. It is recommended to
be on a solid surface and fixed (wall,
roof, carport or under an overhang).
PARTS
INSTRUCTIONS
SPECIFICATIONS
MAINTENANCE
TROUBLESHOOTING
Product design and specifications are subject to change without notice.
Input: 12 V - - - 500 mA
Minimum lux: 0 lux
Format: AHD 1280 x 720
Image sensor: color CMOS
Video output: BNC
Resolution: 1 MP
Operating temperature: -10°C - 50°C
infrared LED
Lens
Sensor
Mounting base
A
B
C
D
Power connector
Video connector
Prisoners
G
F
E
Connection
Installation
01 800 500 9000
In case your product
fails or have questions,
please contact your
nearest dealer. If you
are in Mexico, please
call to our Call Center.
• Do not use or store the equipment in places where there dripping or
splashing water; it may cause a malfunction.
• Be careful to not install near sources of heat or electromagnetic noise
(electric motors, electric fences, power switches, etc.).
• Do not install outdoors.
• Do not install the wiring inside of a pipe where power lines are located,
as this may distort the image.
• To capture images and videos in high quality, be sure to make the connections correctly.
• Use Cat5e UTP cable at a distance not exceeding to 100 m.
• If you use coaxial cable, the distance should not exceed 50 m.
• The camera must be connected to a backup power source (not break), to protect it of
electrical shock and to keep it running in case of a cut in the power supply.
1
2
3
C
B
A
7
4
No image
Image with interference
Image with color changes
• Turn on the DVR or monitor.
• Make sure that have made correctly all connections to the
camera and the monitor or DVR.
• Check that the power supply is undamaged.
• Check the wiring; It could be damaged.
• Try another power source; it could be damaged.
• Make sure the wiring is in good condition.
• Check for unstable connections.
• Make sure the camera is not placed near a fluorescent
lamp.
Trouble Solution
A
E
F
D
B
CG
Screws and anchors
are not included.
6
Be sure to connect the camera into a digital port.
5
Allen wrench
1/16 "
(not included)
Product: HD CCTV digital dome camera
Part number: CCTV-195
Brand: Steren
WARRANTY
This Steren product is warranted under normal usage against defects in workmanship
and materials to the original purchaser for one year from the date of purchase.
CONDITIONS
1. This warranty card with all the required information, invoice, product box or
package, and product, must be presented when warranty service is required.
2. If the product is in the warranty time, the company will repair it free of charge.
3. The repairing time will not exceed 30 natural days, from the day the claim was
received.
4. Steren sell parts, components, consumables and accessories to customer, as well
as warranty service, at any of the addresses mentioned later.
THIS WARRANTY IS VOID IN THE NEXT CASES:
If the product has been damaged by an accident, acts of God, mishandling, leaky
batteries,
failure to follow enclosed instructions, improper repair by unauthorized personnel,
improper
safe keeping, among others.
a) The consumer can also claim the warranty service in the purchase establishment.
b) If you lose the warranty card, we can reissue it, if you show the invoice or purchase
ticket.
RETAILER INFORMATION
Name of the retailer __________________________________
Address ____________________________________________
Product ____________________________________________
Brand ______________________________________________
