Storch PS 40 Compact User manual

1
Pompa aspirante e di alimentazione PS 40 Compact
PS 40 Compact suction and feed pump
Sací a dopravní čerpadlo PS 40 Compact
IT
GB
CZ

2
Fornitura
Pompa su carrello di trasporto ruotabile con motore di azionamento e unità comando, compressore integrato, cavo
di collegamento, sfera di pulizia a seconda la dotazione, pacchetto tubi da 10 metri compreso tubo di aria e cavo per
telecomando: Con tubo per materiale NW 20 ed apparecchio a spruzzo per intonaco fine per la lavorazione di mastice
oppure tubo per materiale NW 25 con lancia per intonaco grossolano per la lavorazione di mastice.
IT
Grazie
per la fiducia accordata a STORCH. Con l‘acquisto avete scelto un prodotto di qualità.
Se comunque avete dei suggerimenti volti a migliorare la nostra offerta o se doveste incontrare
qualche difficoltà, non esitate a rivolgerVi a noi.
Contattate il Vostro rappresentante oppure rivolgeteVi direttamente a noi in casi urgenti.
Distinti saluti,
STORCH Reparto Assistenza
Tel.: +49 (0)2 02 . 49 20 - 112
Fax: +49 (0)2 02 . 49 20 - 244
Hotline di servizio gratuita: +49 (0) 8 00. 7 86 72 47
numero verde ordinazioni: +49 (0) 8 00. 7 86 72 44
numero verde ordinazione via fax: [phone]
(solo in Germania)
Indice Pagina
1.0 Generale 3
1.1 Introduzione 3
1.2 Segni e simboli 3
2.0 Descrizione dell'apparecchio 3 - 5
2.1 Denominazione della macchina 3
2.2 Versione della macchina 3
2.3 Panoramica della macchina 3
2.4 Livello di potenza sonora 4
2.5 Dispositivi di sicurezza 4
2.6 Descrizioni delle funzioni 4
2.7 Dispositivi di comando 4
2.8 Unità comando 5
2.9 Unità di azionamento 5
3.0 Normative di sicurezza 5 - 10
3.1 Massima 6
3.2 Uso regolamentare 6
3.3 Uso non conforme alle disposizioni 6
3.4 Responsabilità 7
3.5 Selezione e qualificazione del personale 7
3.6 Fonti di pericolo 7
3.7 Dispositivi di sicurezza 8
3.8 Equipaggiamento protettivo 8
3.9 Pericoli di lesioni - Rischio residuo 8
3.10 Pericolo di schiacciamento e di urto 8
3.11 Contratto elettrico 8 - 9
3.12 Posto di lavoro e zona di lavoro 9
3.13 Comportamento in caso di emergenza 9
3.14 Tutela dell'ambiente 9
3.15 Emissione acustica 9
3.16 Pezzi di ricambio 10
3.17 Accessori 10
3.18 Immagazzinaggio della macchina 10
Indice Pagina
4.0 Trasporto, montaggio e collegamento
della macchina 10 - 12
4.1 Disimballaggio della macchina 10
4.2 Trasporto della macchina 10
4.3 Luogo di installazione 10
4.4 Montaggio della macchina 11
4.5 Allacciamento elettrico 11 - 12
5.0 Messa in funzione 13
5.1 Controlli 13
5.2 Prova di funzionamento 13
6.0 Funzionamento 14 - 15
6.1 Presupposti 14
6.2 Spegnimento in caso di emergenza 14
6.3 Funzionamento di alimentazione 14
6.4 Pause di lavoro 15
7.0 Pulizia della macchina 15 - 17
8.0 Guasti, causa e rimedio 18
9.0 Manutenzione e riparazione 19 - 21
10.0 Messa fuori funzione 22
10.1 Messa fuori funzione temporanea 22
10.2 Messa fuori funzione finale, smaltimento 22
11.0 Appendice 23 - 25
11.1 Schema elettrico 23
11.2 Elenco dei pezzi di ricambio 24 - 25
Garanzia 26
Dichiarazione di conformità CE 27

3
Dati tecnici
Dimensioni e peso
Lunghezza 700 mm
Larghezza 400 mm
Altezza 1.240 mm
Peso 55 kg
Pressione di aria max. compressore: 10 bar
Capacità di mandata compressore:
Capacità di aspirazione 330 litri / minuto
Capacità di uscita 190 litri / minuto
Dati sulle prestazioni
Compressore 230 V / 50Hz 2,05 kW
Motore di azionamento 230 V / 50Hz 1,8 kW
Granulazione massima 3 mm
Portata fino a 16 ltr. / min.
Lunghezza massima del tubo flessibile 20 m
Livello pressione sonora 80 dB
Campo di temperature - 10° C fino a + 40° C
Collegamento elettrico
Tensione di rete Corrente alternata 230 V / 50Hz
Prefusibile min. 16 A
Spina di collegamento dell‘apparecchio Spina Schuko
Cavo di collegamento 3 x 2,5 mm²
1.0 Informazioni generali
1.1 Introduzione
Questa informazione è scritta con l‘intenzione di essere letta ed osservata in tutti i punti da coloro che sono responsabili
per la pompa di alimentazione. Perciò l‘intera documentazione tecnica deve rimanere presso la macchina. Consigliamo
una lettura accurata delle istruzioni per l‘uso prima della messa in funzione perché non assumiamo nessuna responsa-
bilità per eventuali danni ed anomalie di funzionamento risultanti dall‘inosservanza di queste istruzioni per l‘uso. Con
riserva di modifiche delle illustrazioni ed indicazioni a favore del progresso tecnologico.
L‘apparecchio ha componenti elettriche che possono comportare un pericolo elettrico per persone ed animali. Esse devo-
no essere svitate e / oppure smontate solamente da persone autorizzate. Inoltre, i lavori di manutenzione e riparazione
devono essere eseguiti solo da elettricisti specializzati e officine specializzate. Il funzionamento dell‘apparecchio avvie-
ne a propria responsabilità e pericolo dell‘acquirente / utente.
1.2 Segni e simboli
Questo simbolo accompagna tutte le avvertenze importanti della sicurezza sul lavoro in queste istruzioni per
l‘uso, dove sussiste
un pericolo per la vita e l‘integrità di persone. Osservare queste avvertenze e fare attenzione. Questo simbo-
lo indica anche, che bisogna osservare le norme sulla tutela dell‘ambiente.
Questo simbolo accompagna i punti in questo manuale d‘uso da osservare in maniera particolare al fine di
assicurare l‘osservanza di direttive, istruzioni, avvertenze ed il decorso corretto dei lavori come anche per evi-
tare il un danneggiamento ed una demolizione della macchine e / oppure delle parti dell‘impianto.
Questo simbolo indica delle informazioni importanti oppure utili per l‘utente.
2.0 Descrizione della macchina
2.1 Denominazione della macchina
Il presente tipo di macchina rappresenta una pompa aspirante e di alimentazione PS 40 Compact. Potete aiutarci a
rispondere a qualsiasi domanda tecnica o relativa agli ordini, se potete fornirci delle informazioni sul tipo di macchina e
sul numero di serie secondo quanto indicato sulla targhetta della macchina.
2.2 Versione della macchina
Queste istruzioni sono valide per le versioni seguenti della macchina:
Tipo: Pompa di alimentazione PS 40 Compact, n. art.: 64 00 00 / 64 05 05

4

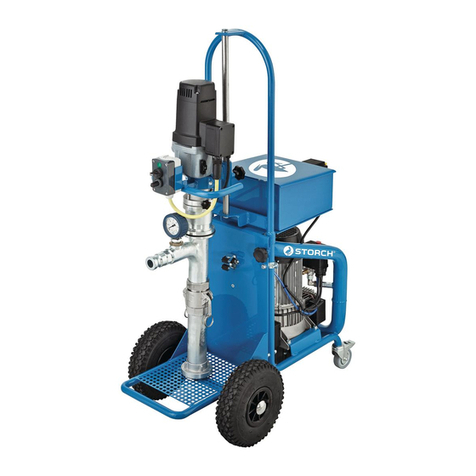

2.3 Panoramica della macchina
Il seguente è un riassunto delle principalicomponenti della macchina, che sono descritti in dettaglio
nelle sezioni successive del manuale:
Unità di azionamento1.
Unità pompa2.
Compressore3.
Unità comando4.
Telaio ruotabile5.
Interruttore ON/OFF6.
Armatura pneumatica con interruttore7.
a pressione
1
4
2
6
3
7
5
2.4 Livello di potenza sonora
Ai sensi della direttiva 2000/14/CE si specifica il livello
di potenza sonora emessa dalla macchina. La macchina è
dotata di una targhetta, come in seguito indicato, specifi-
cando il livello di potenza sonora misurato.
2.5 Dispositivi di sicurezza
In seguito saranno elencati tutti i dispositivi di sicurezza montati alla macchina.
Unità di azionamento Calotta di protezione contro getti d‘acqua
Unità comando Interruttore ON/OFF con dispositivo di scatto per bassa tensione
Calotta di protezione contro getti d‘acqua
L‘azionamento della macchina è dotato di una calotta protettiva per proteggerlo contro spruzzi d‘acqua.
A causa del suo tipo costruttivo con tipo ti protezione IP22, l‘azionamento della macchina non è protetto
contro gli spruzzi d‘acqua. Per garantire un funzionamento senza problemi, la macchina non deve essere uti-
lizzata senza calotta di protezione, perché potrebbe scattare l‘interruttore di protezione in caso di pioggia o
spruzzi d‘acqua.
Unità comando con bobina di minima tensione:
L‘unità comando è dotata di un dispositivo di scatto per bassa tensione che spegne la macchina automaticamente in
caso di un‘interruzione dell‘alimentazione elettrica per evitare che la macchina si avvii quando l‘alimentazione elettrica
è ristabilita.
Prima della messa in funzione della macchina, occorre eseguire una prova di funzione del dispositivo di scat-
to per bassa tensione.
In caso di pericolo imminente, spegnere la macchina per mezzo dell‘interruttore ON/OFF!
Prima di mettere in funzione la macchina familiarizzarsi con tutti i dispositivi di sicurezza elencati della
macchina!

5
2.6 Descrizioni delle funzioni
Questa sezione serve a rendere chiaro all‘operatore della macchina le funzioni al fine di delimitare e capire lo scopo
d‘utilizzo della pompa aspirante e di alimentazione e per evitare errori di manovra e l‘usura inutile. La pompa di ali-
mentazione PS 40 Compact è una macchina per la lavorazione di materiali pastosi come intonaco, stucco, mastice,
malta adesiva e di rinforzo, bitume, ponte d‘aggrappo per cemento e colore, fino ad una granulometria massima di 3
mm. La lavorazione avviene direttamente dal fusto originale del prodotto. Il materiale da trasportare raggiunge il tubo
della malta attraverso una pompa a vite integrata in un gruppo pompa e viene trasportato attraverso questo diretta-
mente alla superficie da rivestire. Un compressore d‘aria integrato nella macchina permette al lavoratore di spruzzare
il materiale di rivestimento sulla superficie da rivestire per mezzo un dispositivo di spruzzo montato sull‘estremità del
tubo della malta.
Una regolazione continua della velocità del motore di azionamento permette di adattare il flusso esattamente ai requi-
siti del lavoratore. La pressione di esercizio del compressore d‘aria può inoltre essere adattata alle esigenze del lavora-
tore attraverso una valvola di regolazione.
2.7 Dispositivi di comando
Questa sezione fornisce una panoramica dei
vari dispositivi di comando della macchina:
Unità comando motore di azionamento1.
Armatura a pressione compressore aria2.
Interruttore ON/OFF3.
2.8 Unità comando
Il funzionamento e la regolazione della macchina avvengono attraverso
l‘unità comando del motore di azionamento. Essa contiene tutti gli stru-
menti principali di comando. Cablaggio, messa a terra e collegamenti
dell‘unità comando corrispondono alle direttive dell‘associazione tedesca
degli elettricisti VDE.
Selettore di funzione ON / OFF / INDIETRO1.
Potenziometro regolazione dei giri2.
Selettore di funzione ON-OFF-INDIETRO:
Con questo interruttore rotante, l‘azionamento può essere acceso e spento
ed inoltre utilizzato in modalità ad intervallo in direzione inversa.
Potenziometro regolazione dei giri:
Questo potenziometro consente di regolare in maniera continua la velo-
cità dell‘unità di azionamento e di conseguenza la quantità di materiale
trasportata dalla macchina.
2.9 Unità di azionamento
La macchina va azionata attraverso un elettromotore. I valori di connessio-
ne dell‘azionamento sono riportati nel capitolo „Dati tecnici“.
Selettore di marcia 1. marcia / 2. marcia1.
Cavo di alimentazione azionamento2.
Selettore di velocità:
L‘azionamento dispone di una trasmissione meccanica a due velocità. A
seconda dell‘applicazione e della quantità richiesta, il selettore di velocità
deve essere spostato in posizione „I“ oppure „II“.
Cavo di alimentazione azionamento:
Il cavo di alimentazione deve essere inserito nella presa „Alimentazione
Azionamento“ dell‘unità di comando.
3
2
1
1
2
1
2

6
3.1 Massima
Usare la macchina solo in perfetto stato tecnico e solo per lo scopo previsto, rispettando la sicurezza ed i pericoli ed
osservando il manuale d‘uso! In particolare, (far) eliminare i disturbi che possono compromettere la sicurezza!
Badare che:
non sia smontato, messo fuori funzione oppure modificato nessun dispositivo di sicurezza,•
che siano rimontati i dispositivi di sicurezza immediatamente dopo aver terminato i lavori di manutenzione e pulizia.•
Controllare prima di ogni utilizzo la sicurezza di funzionamento. In caso di difetti o guasti - anche se solo allusivamente
- occorre immediatamente eliminarli. Se necessario, informare il supervisore.
In caso si rilevino dei difetti o guasti durante il funzionamento - anche solo allusivamente - occorre immediatamente
interrompere il funzionamento. Eliminare il guasto o il difetto prima di una riattivazione.
3.2 Uso regolamentare
La macchina è costruita secondo lo stato della tecnica e secondo le regole di sicurezza tecnica riconosciute. Comunque
in caso di utilizzo sorgono dei pericoli per l‘incolumità dell‘operatore o di terzi nonché per il corretto funzionamento della
macchina, come anche per altri oggetti di valore.
La macchina deve essere utilizzata esclusivamente per le finalità del manuale d‘uso e della documentazione allegata.
Devono essere assolutamente rispettate tutte le avvertenze e nome di sicurezza.
La macchina è esclusivamente destinata al trasporto di materiali pastosi con una granulometria massima di 3 mm. In
nessun caso è ammesso l‘utilizzo di altri materiali od oggetti per la lavorazione.
La macchina deve essere utilizzata solo con i dispositivi di sicurezza installati.
I lavori all‘impianto elettrico della macchina possono essere svolte solamente da personale addestrato e qualificato.
Non è ammesso apportare delle modifiche, aggiunte o ristrutturazione alla macchina senza il permesso del costruttore.
Almeno una volta all‘anno la sicurezza di funzione della macchina deve essere controllata da una persona autorizzata. Il
controllo dev‘essere organizzato dal gestore.
3.3 Uso non conforme alle disposizioni
Come uso improprio si intende un uso che non è descritto nella sezione „Uso regolamentare“ oppure che va oltre. La
STORCH non sarà responsabile per danni risultanti da ciò. Tale rischio sarà interamente assunto dall‘operatore.
Modifiche
Non apportare nessuna aggiunta o modifica alla macchina che potrebbe compromettere la sicurezza senza autorizzazi-
one da parte del costruttore! Ciò vale anche per il montaggio e l‘impostazione di dispositivi e valvole di sicurezza come
anche per la saldatura di elementi portanti.
I valori riportati sulla targhetta, nei dati tecnici e nella scheda della macchina rappresentano i valori massimi ammessi.
Le impostazioni di regolazione e sicurezza eseguite dal costruttore non devono essere modificate.
La macchina non deve essere utilizzata con i dispositivi di sicurezza disattivati, modificati o difettosi.
I dispositivi di sicurezza devono essere riparati, regolati o sostituiti solo da persone competenti. Tutti i dispositivi riguar-
danti la sicurezza devono essere presenti in stato funzionante.
3.0 Normative di sicurezza
In questo capitolo troverete un sommario di norme di sicurezza essenziali. Questo capitolo deve essere
letto e compreso da tutte le persone che vengono a contatto con la macchina. Le singole norme sono anche riportate
nei relativi passaggi del manuale d‘uso.
Per determinati lavori possono risultare necessarie delle norme di sicurezza speciali. Queste norme di sicu-
rezza speciali sono riportate solamente nella descrizione del lavoro.
Le seguenti istruzioni di sicurezza sono da intendersi come complemento alle norme di prevenzione degli
infortuni e alle leggi nazionali esistenti.
Le norme di sicurezza e le leggi vigenti devono essere rispettate in ogni caso.

7
La macchina non è protetta dalle esplosioni e non deve essere usata in aree a rischio di esplosioni.
3.4 Responsabilità
Il gestore è obbligato a comportarsi secondo le istruzioni riportate nel manuale d‘uso.
Devono essere osservate le norme di sicurezza ed antinfortunistiche delle seguenti autorità:
delle associazioni di categoria professionale•
della società di assicurazione•
del legislatore del vostro paese.•
Per gli incidenti dovuti alla mancata osservanza delle norme di sicurezza e di prevenzione degli infortuni o alla mancan-
za di attenzione il legislatore renderà responsabile:
- gli operatori oppure (per quanto essi possono essere ritenuti responsabili a causa di mancanza di formazione o di cono-
scenze di base)
- il personale di supervisione.
Vi preghiamo pertanto di esercitare la necessaria prudenza.
Dichiarazione liberatoria
Vogliamo esplicitamente sottolineare che la ditta STORCH non è responsabile per danni dovuti ad un utilizzo, alla
manutenzione o riparazione sbagliata o negligente oppure risultanti da un uso improprio. Ciò vale anche per modifiche,
aggiunte e ristrutturazioni apportate alla macchina che potrebbero compromettere la sicurezza della stessa. In questi
casi, andrà a scadere la garanzia del costruttore.
3.5 Selezione e qualificazione del personale
Il funzionamento, la manutenzione o la riparazione autonoma della macchina devono essere eseguite solo da persone
che:
hanno l‘età minima ammessa per legge•
sono idonei (rilassati e non sotto l‘influsso di alcol, stupefacenti e farmaci)•
istruiti sull‘uso e sulla riparazione della macchina•
svolgono i compiti a loro assegnati in maniera affidabile.•
Formazione
L‘utilizzo, la manutenzione o riparazione della macchina deve avvenire solo da persone addestrate ed incaricate. Occorre
chiaramente specificare le responsabilità del personale.
Le seguenti persone devono svolgere delle attività alla macchina solo sotto supervisione continua:
personale da formare•
personale da istruire•
personale da addestrare•
personale in fase di formazione generale.•
Elettricista
I lavori presso le apparecchiature elettriche della macchina devono essere eseguite solo da un elettricista qualificato o
da una persona sotto la diretta supervisione di un tecnico qualificato e secondo le normative elettriche. In questo caso si
prega di rivolgersi alla ditta STORCH.
3.6 Fonti di pericolo
Mai inserire le mani nella parti mobili della macchina, né con la macchina in funzione, né con la macchina spenta. Sem-
pre spegnere la macchina attraverso l‘interruttore ON-OFF e togliere la corrente, staccando la spina elettrica della mac-
china. Osservare i segnali di pericolo.
In caso di malfunzionamento immediatamente fermare e bloccare la macchina! Far immediatamente eliminare i guasti!
Prima di avviare la macchina, assicurarsi che nessuno possa essere messo in pericolo dalla macchina in fase di avvia-
mento! Non allentare o serrare dei raccordi a vite sotto pressione.
Parti calde della macchina
Durante e dopo il lavoro sussiste il pericolo di ustioni su parti calde del motore di azionamento.

8
3.7 Dispositivi di sicurezza
Mai rimuovere o modificare i dispositivi di sicurezza della macchina.
Nel caso sia necessario smontare i dispositivi di sicurezza per eseguire l‘allestimento, la manutenzione o la riparazione,
occorre rimontare e controllare i dispositivi di sicurezza immediatamente dopo aver terminato i lavori di manutenzione e
riparazione .
I dispositivi di sicurezza devono essere riparati, regolati o sostituiti solo da persone competenti.
Devono essere presenti tutti i dispositivi per la sicurezza e prevenzione degli infortuni (segnali di pericolo e di informazi-
one, coperture, carenature di protezione, ecc.). Essi non devono essere rimossi, modificati o danneggiati.
3.8 Equipaggiamento protettivo
Per limitare i rischi per la salute delle persone, è obbligatorio il seguente equipaggiamento di protezione per l‘intero
ambito di applicazione:
Elmetto•
Occhiali protettivi•
Guanti di protezione•
Stivali protettivi•
3.9 Pericoli di lesioni - Rischio residuo
La macchina è costruita secondo lo stato della tecnica e secondo le regole di sicurezza tecnica riconosciute. Comunque
in caso di utilizzo sorgono dei pericoli per l‘incolumità dell‘operatore o di terzi nonché per il corretto funzionamento della
macchina, come anche per altri oggetti di valore.
Un uso improprio può causare le seguenti lesioni:
Pericolo di schiacciamento e di urto durante il montaggio della macchina•
Contatto elettrico (eventualmente fatale) presso l‘equipaggiamento elettrico. Se il collegamento non è stato eseguito•
in maniera corretto oppure se i componenti elettrici sono danneggiati.
Inquinamento acustico, quando le persone si trattengono in prossimità della macchina senza protezione dell‘udito.•
Lesioni a causa di avviamento o uso non autorizzato della macchina.•
Lesioni dovuti all‘inciampare su cavi, tubi, materiali di rinforzo.•
Pericolo di ustioni su parti calde della macchina. Tali sono, ad esempio, motore di azionamento e pompa a vite.•
Danni alla salute dovuti all‘inalazione di particelle di polvere o di detergenti, solventi e conservanti.•
Lesioni degli occhi e della pelle dovute a getti di malta o altre sostanze chimiche.•
3.10 Pericolo di schiacciamento e di urto
Durante le modalità di funzionamento:
Montaggio•
Messa in funzione•
Funzionamento•
Pulizia, ricerca dei guasti, manutenzione•
Smontaggio•
Sussiste il pericolo di schiacciamento e di urto.
Trasporto della macchina
La configurazione base della macchina è costituita da singoli componenti, i quali sono unità azionamento, unità pompa,
compressore d‘aria, unità comando e telaio. Tutti i componenti hanno un peso singolo inferiore ai 35 kg per ogni com-
ponente e possono essere spostate senza ausili per il trasporto o per il sollevamento. Durante il trasporto della macchi-
na occorre però provvedere ad una protezione adeguata per il trasporto!
3.11 Contratto elettrico
Presso l‘unità comando, le linee elettriche e presso il motore di azionamento, durante le modalità di funzionamento:
Messa in funzione•
Funzionamento•
Pulizia, ricerca dei guasti, manutenzione•
Messa fuori funzione•
Sussiste il pericolo di morte dovuto al contatto elettrico.
Tutti i componenti elettrici sono protetti secondo il tipo di protezione IP44 in conformità alle norme IEC 60204 parte 1
oppure DIN 40050 IEC 144.

9
Utilizzare solo fusibili originali con l‘amperaggio prescritto. È possibile distruggere l‘impianto a causa di fusibili troppo
resistenti oppure cavallottamento.
I lavori presso le apparecchiature elettriche della macchina devono essere eseguite solo da un elettricista
qualificato o da una persona sotto la diretta supervisione di un tecnico qualificato e secondo le normative
elettriche.
3.12 Posto di lavoro e zona di lavoro
Il posto di lavoro è il luogo dove le persone si trattengono per svolgere il lavoro.
Operatore
È possibile far funzionare la macchina in tutte le modalità di funzionamento da una sola persona.
Qui il posto di lavoro è l‘unità comando della pompa di alimentazione PS 40 Compact.
La zona di lavoro è la zona dove il materiale trasportato va applicato per mezzo di un apparecchio a spruzzo lavorando
con la pompa di alimentazione PS 40 Compact.
Durante i lavori la zona di lavoro come anche l‘ambiente di lavoro intorno alla macchina devono essere protetti
dall‘accesso di persone non autorizzate. Se necessario, erigere dei segnali di pericolo oppure dei sbarramenti.
3.13 Comportamento in caso di emergenza
In caso di emergenza immediatamente spegnere la macchina per mezzo l‘interruttore ON/OFF.
Ulteriori dettagli sono riportati anche nel capitolo: „Funzionamento“, sezione: „Arresto in caso di emergenza“.
In caso di malfunzionamento immediatamente fermare e bloccare la macchina! Far immediatamente elimi-
nare i guasti!
3.14 Tutela dell‘ambiente
Far smaltire in maniera corretta materiali di esercizio vecchi quali oli, filtri, batterie, parti di ricambio, ecc.
Occorre pure smaltire in maniera corretta i panni di pulizia usati.
3.15 Emissione acustica
Durante le modalità di funzionamento:
Messa in funzione•
Funzionamento•
Pulizia, ricerca dei guasti, manutenzione•
Smontaggio•
Emissione acustica.•
Il valore del livello di pressione sonora nella prossimità della macchina è riportato nei dati tecnici.
A partire da 85 dB (A) si consiglia di portare una protezione dell‘udito, a partire da questo valore il datore di
lavoro deve offrire al lavoratore una protezione dell‘udito, tuttavia non esiste nessun obbligo. A partire da 90
dB (A) vi è l‘obbligo di portare una protezione dell‘udito.
Portare la protezione dell‘udito personale prescritta!
Gestore
Istruire il personale di indossare sempre la protezione personale dell‘udito. Voi, come gestore, siete responsabile per il
fatto che il suo personale osservi queste prescrizioni.
Tutte i dispositivi di protezione sonora devono essere presenti ed in perfette condizioni. Durante il funzionamento essi
devono essere in posizione di protezione. Un livello elevato di rumore può causare danni permanenti all‘udito.

10
3.16 Pezzi di ricambio
I pezzi di ricambio devono soddisfare le esigenze tecniche specificate da costruttore. Ciò è sempre garantito se si usano
dei pezzi di ricambio originali.
Utilizzare esclusivamente pezzi di ricambio originali. La STORCH non sarà responsabile per danni risultanti dall‘utilizzo
di pezzi di ricambio non originali.
3.17 Accessori
Gli accessori devono soddisfare le esigenze tecniche specificate dalla STORCH ed essere compatibili tra di loro. Ciò è
sempre garantito utilizzando pezzi di ricambio originali.
Gli accessori non compresi nella fornitura della macchina vanno offerti dalla ditta STORCH e possono essere
acquistati attraverso la vendita pezzi. Gli accessori compresi nella fornitura sono riportati nella descrizione
del prodotto oppure sul buono di consegna.
Il gestore stesso è responsabile per l‘utilizzo degli accessori corretti. STORCH rinuncia a qualsiasi responsabilità e non
sarà responsabile per danni risultanti dall utilizzo di accessori non originali oppure dall‘utilizzo scorretto.
3.18 Immagazzinaggio della macchina
La macchina deve essere immagazzinata solo in un luogo asciutto ed al riparo dal gelo
Nel caso in cui vi sia il pericolo di formazione di gelo nel luogo di immagazzinaggio, occorre prendere delle misure di
protezione contro il gelo.
Ulteriori dettagli sono riportati nel capitolo: „Messa fuori funzione“.
4.0 Trasporto, montaggio e collegamento della macchina
Questo capitolo contiene delle informazioni sul trasporto sicuro della macchina. Oltre a ciò, questo capitolo offre infor-
mazioni sui lavori necessari per effettuare il montaggio ed il collegamento. La messa in funzione della macchina è
descritta nel capitolo „Messa in funzione“.
4.1 Disimballaggio della macchina
La macchina è stata imballata per il trasporto nello stabile del costruttore. Disimballare la macchina e smaltire il mate-
riale di imballaggio.
Il materiale da imballaggio utilizzato è riciclabile. Smaltire il materiale da imballaggio secondo le condizioni
nazionali di tutela dell‘ambiente.
4.2 Trasporto della macchina
La configurazione base della macchina è costituita da singoli componenti, i quali sono unità azionamento,
unità pompa, compressore d‘aria, unità comando e telaio. Tutti i componenti hanno un peso singolo inferiore
ai 35 kg per ogni componente e possono essere spostate senza ausili per il trasporto o per il sollevamento.
Durante il trasporto della macchina occorre però provvedere ad una protezione adeguata per il trasporto!
4.3 Luogo di installazione
L‘operatore è responsabile dell‘installazioni sicura della macchina. Controllare bene il luogo di installazione previsto
e rifiutare il luogo di installazione nel caso Vi siano dei dubbi relativi alla sicurezza.
Requisiti per il luogo di installazione
Il luogo di installazione deve:
essere orizzontale•
offrire dello spazio sufficiente intorno alla macchina•
per lavori di manutenzione e riparazione occorre garantire che la macchina sia accessibile da tutti i lati.•
Posto
Il posto della macchina deve essere scelto in modo da:
garantire che il cavo di alimentazione elettrica sia il più corto possibile e che siano utilizzati solo cavi di prolunga con•
una sezione minima di 2,5 mm2.
garantire che le linee elettriche ed i tubi dell‘acqua siano il più corto possibile.•
I tamburi per cavi eventualmente utilizzati per l‘alimentazione di rete devono sempre essere completamente
sbobinati, anche se la distanza tra presa elettrica e macchina non lo richiede!

11
4.4 Montaggio della macchina
Dopo il trasporto dei singoli componenti al luogo di installazione della macchina, montare la macchina secondo le segu-
enti fasi di lavoro:
Posizionamento della confezione di materiale
Allentare la vite di bloc-
caggio del dispositivo di
regolazione per l‘unità
di azionamento e l‘unità
pompa, spostare l‘unità
di azionamento verso la
posizione più alta e fis-
sarla serrando la vite di
bloccaggio.
Ribaltare in basso la
pedana per il contenitore
del materiale.
Posizionare il conteni-
tore del materiale sulla
pedana per il contenitore.
Badare che il contenitore
sia appoggiato in manie-
ra stabile. Rimuovere il
coperchio del contenitore
ed agitare il materiale,
se necessario, secondo le
istruzioni del produttore
del materiale.
Portare l‘unità aziona-
mento e pompa in posi-
zione più bassa possibile
allentando la vite di bloc-
caggio al dispositivo di
regolazione, in modo che
il tubo dell‘unità pompa
immerga nel contenitore
del materiale e di conse-
guenza nel materiale da
applicare.
4.5 Allacciamento elettrico
Si prega di vedere i valori di collegamento elettrico nel capitolo „Descrizione tecnica generale“.
Ulteriori dettagli sono riportati anche nel capitolo „Descrizione tecnica generale“ sezione „Dati tecnici“ e „Targhetta“.
I lavori presso le apparecchiature elettriche della macchina devono essere eseguite solo da un elettricista
qualificato o da una persona sotto la diretta supervisione di un tecnico qualificato e secondo le normative
elettriche.
Attenzione! Non ancora azionare l‘interruttore ON/OFF. La macchina deve essere spenta fino alla conclusio-
ne del montaggio completo dell‘impianto.
Vite di bloccaggio
2
3
4
1

12
Presupposti
Prima di iniziare i lavori di collegamento occorre far controllare da un elettricista i presupposti per l‘installazione elettri-
ca.
Il valore di collegamento della rete di alimentazione presente deve essere sufficiente.•
Il dati del prefusibile massimo sono riportati nei dati tecnici.•
Il collegamento deve avvenire sola in un punto di alimentazione speciale.•
Devono essere presenti tutte le fasi ed il conduttore di terra PE.•
Posa del cavo di alimentazione elettrica
I cavi di alimentazione devono – tenendo conto delle condizioni locali – essere posati in maniera chiara e protetta da un
eventuale danneggiamento.
Sussiste il pericolo di uno shock elettrico, eventualmente mortale, a causa di:
Contatto con linee elettriche•
Contatto di macchine con azionamento elettrico, quando il collegamento elettrico non è avvenuto in manie-•
ra corretta oppure quando il cavo di alimentazione è danneggiato.
Collegamento alla rete elettrica
Nei cantieri, la macchina deve essere esclusivamente collegata ad un punto di alimentazione speciale con protezione
FI. Come punti di alimentazione speciale sono ammesse le seguenti fonti di corrente:
Ripartitore di corrente•
Ripartitore di corrente piccolo•
Ripartitore di protezione•
Dispositivi di protezione mobili•
Dopo l‘inserimento della spina elettrica in una fonte di corrente menzionata, la macchina è elettricamente pronta per
l‘utilizzo.
Inserire il cavo
di alimentazio-
ne (1) nella presa
principale come
dimostrato. Inserire
il cavo di collega-
mento del motore
di azionamento (2)
alla presa Schu-
ko dell‘unità di
comando.
Collegare il tubo
dell‘aria (3) al com-
pressore d‘aria.
Collegare il
tubo della mal-
ta all‘uscita della
pompa della mac-
china, collegare
l‘altra estremità
del tubo alla lancia
di spruzzo.
3
2
1
1
Consigliamo sempre di riempire l‘uscita pompa con acqua prima di collegare il tubo per il trasporto materiale
(1). Ciò facilita l‘aspirazione ed evita un funzionamento a secco della pompa a vite.
Consigliamo sempre di pretrattare il tubo della malta con colla da tappezzerie. Ciò riduce il pericolo di ottura-
zioni del tubo e riduce l‘usura del tubo della malta.
1 2
3 4

13
5.0 Messa in funzione
Questo capitolo contiene delle informazioni sulla messa in funzione della macchina. Troverete le fasi di lavoro per la
prima messa in funzione della macchina, come anche per preparare la macchina dopo un periodo di tempo più lungo.
Vi sarà anche spiegato come verificare lo stato della macchina e come eseguire controlli delle funzioni attraverso una
prova di funzionamento. Prima di ogni utilizzo occorre controllare le condizioni della macchina ed eseguire dei controlli
delle funzioni attraverso una prova di funzionamento. Se durante ciò vi siano dei difetti, occorre immediatamente elimi-
narli.
Gli operatori dovrebbero essere istruiti sulla macchina durante la prima messa in funzione.
Per ogni utilizzo il gestore della macchina si assume la piena responsabilità riguardante la sicurezza delle persone pre-
senti nella zona pericolosa dell‘apparecchio. Perciò il gestore è obbligato a provvedere alla sicurezza di funzionamento
della macchina.
Nel momento della consegna della macchina all‘operatore, esso deve familiarizzarsi con la macchina. Ciò significa:
Egli deve aver letto e compreso il manuale d‘uso (in particolare il capitolo „Norme di sicurezza“).•
In caso di emergenza, egli deve prendere le misure corrette e spegnere e bloccare la macchina.•
La macchina deve essere osservata durante le prime ore di esercizio per poter riconoscere un eventuale malfunziona-
mento.
5.1 Controlli
Prima di ogni utilizzo occorre controllare le condizioni della macchina ed eseguire dei controlli delle funzioni attraverso
una prova di funzionamento. Se durante ciò vi siano dei difetti, occorre immediatamente eliminarli.
Controlli visivi
Prima di avviare la macchina occorre eseguire alcuni controlli visivi. Questi sono riportati sulla relativa scheda di manu-
tenzione „Controlli visivi“.
Allacciamento elettrico
Nel caso di un collegamento elettrico irregolamentare oppure componenti elettrici difettosi, sussiste il pericolo di lesio-
ni gravi
(eventualmente mortali) oppure gravi danni alla macchina. Per evitare ciò, si consiglia di eseguire i controlli
riportati sulla relativa scheda di manutenzione „Controlli visivi“.
5.2 Prova di funzionamento
Prima di utilizzare la macchina, eseguire una prova di funzionamento.
Condizioni di avviamento
Prima di avviare il motore di azionamento devono essere presenti le seguenti condizioni di avviamento:
- La macchina deve disporre dell‘alimentazione di corrente necessaria. Osservare la sezione „Collegamento elettrico“
nel capitolo „Trasporto, montaggio e collegamento“.
Per eseguire una prova di funzionamento occorre avviare la macchina premendo il tasto ON all‘interruttore ON/OFF.
Con la macchina in funzione occorre poi controllare alcune funzioni.
Se vi sono dei difetti durante questi lavori di controllo, occorre immediatamente eliminarli. Dopo ogni ripara-
zione è necessario eseguire una nuova prova. La macchina deve essere messa in funzione solo quando tutte
le prove seguenti sono state terminate con successo.
Eseguire la prova di funzione dei dispositivi di sicurezza secondo i punti di manutenzione.

14
6.0 Funzionamento
Questo capitolo contiene delle informazioni sul funzionamento della macchina. Vi saranno spiegate le fasi di lavoro per
l‘impostazione, il funzionamento e la pulizia.
6.1 Presupposti
Prima di iniziare con il trasporto del materiale, occorre aver eseguito le istruzioni per la messa in funzione e per
l‘installazione della macchina. Prima di avviare il trasporto del materiale, occorre assicurarsi che:
la macchina sia funzionante e che tutti i singoli componenti siano montati in maniera corretta e sicura.•
Se durante il trasporto del materiale si manifesta un malfunzionamento, si consiglia di leggere prima il
capitolo „Guasto, causa e rimedio“. Nel caso in cui non siate in grado di eliminare l‘errore potete rivolgervi
all‘assistenza clienti STORCH.
6.2 Spegnimento in caso di emergenza
Prima di proseguire al comando della macchina si consiglia di familiarizzarsi bene con le procedure per l‘arresto della
macchina!
Non appena vi sia un‘emergenza durante l‘utilizzo della macchina, occorre immediatamente procedere come
descritto in basso.
Spegnere la macchina per mezzo l‘interruttore ON/OFF•
Se necessario, prendere le misure di primo soccorso•
Annotare il guasto e segnalarlo secondo le disposizioni interni dell‘azienda.•
Ricercare la causa dell‘errore e risolverla completamente!•
Avvio dell‘impianto secondo le prescrizioni per la messa in funzione•
6.3 Funzionamento di alimentazione
Avviare il compres-
sore d‘aria attra-
verso l‘interruttore
ON/OFF (1) del
compressore tiran-
do l‘interruttore
verso l‘alto.
Rendete la macchina pron-
ta per l‘esercizio premendo
l‘interruttore ON/OFF. Ora
il compressore si avvia e
genera nel serbatoio a pres-
sione la pressione di eserci-
zio preimpostata attraverso
l‘armatura di pressione. Non
appena sia raggiunta la pres-
sione d‘esercizio il compres-
sore si spegne automatica-
mente per mezzo il presso-
stato nell‘armatura dell‘aria.
1
Aprire il rubinetto a sfere per il materiale (1) all‘apparecchio a spruzzo
Mettere in funzione l‘unità di azionamento girando l‘interruttore „ON/OFF“ in posizione ON (3) sull‘unità di comando.
Aprire il rubinetto a sfere per l‘aria (2) all‘apparecchio a spruzzo.
Dopo la prima fuoriuscita di materiale dall‘apparecchio a spruzzo occorre regolare la quantità del materiale trasportato
girando il potenziometro sull‘unità di comando a seconda delle vostre esigenze (4).
È inoltre possibile regolare la quantità di aria secondo le vostre esigenze, girando la valvola di regolazione fine (5).
5
2
1
3
4
1 2
3 4

15
6.4 Pause di lavoro
Durante il trasporto del materiale sono ammesse brevi pause, esse devono però essere il più breve possibile. Osservare
in questo caso il tempo di presa del materiale. Nel caso che siano inevitabili delle pause occorre badare che ogni inter-
ruzione della lavorazione causa una breve irregolarità nella consistenza del materiale durante il riavvio dopo la pausa,
la quale si dovrebbe pero regolare da sola dopo un breve tempo. Perciò è sconsigliato modificare l‘impostazione della
quantità del materiale trasportato e dell‘aria per ogni irregolarità.
Nel caso in cui la consistenza del materiale non si dovesse regolare da sola dopo un breve tempo, probabilmente vi
sono dei depositi di materiale nell‘unità pompa oppure nell‘apparecchio a spruzzo.
In questo caso occorre fermare il trasporto del materiale e risciacquare l‘unità pompa oppure l‘apparecchio a spruzzo
secondo le istruzioni riportate nel capitolo „Pulizia della macchina“.
Interruzione del lavoro
Se l‘interruzione del lavoro supera il tempo di presa del materiale, come anche in caso di pause più lunghe o al termine
del turno occorre svuotare e completamente pulire l‘unità pompa ed il tubo della malta secondo le istruzioni riportate
nel capitolo „Pulizia della macchina“
7.0 Pulizia della macchina
Dopo la fine dei lavori occorre completamente pulire la macchina, ed in particolare l‘unità pompa, il tubo della malta e
l‘apparecchio a spruzzo, per garantire un lavoro senza problemi al prossimo utilizzo.
I residui di materiale (depositi) e l‘imbrattamento che rimanenti in queste parti della macchina pregiudicano l‘usura e la
funzione della macchina!
Durante la pulizia badare alle normative locali sullo smaltimento dei rifiuti. Non è permesso far entrare nelle
fognature o acque sotterranee eventuali additivi di pulizia o residui del materiale lavorato.
Avvertenze relative alla pulizia
Prima di pulire la macchina dall‘esterno con acqua calda (non utilizzare idropulitrici a vapore / alta pressione), coprire
tutte le aperture nelle quali, per motivi di sicurezza o funzione, non deve entrare dell‘acqua o del vapore. Sono partico-
larmente a rischio gli elettromotori, armadi di comando e connessioni elettriche ad innesto.
La macchina non deve essere pulita con un‘idropulitrice a vapore / alta pressione. Badare che il getto d‘acqua
non sia puntato su elettromotori, sull‘unità di comando oppure connessioni elettriche ad innesto.
Interrompere in ogni caso l‘alimentazione elettrica prima di pulire la macchina con acqua, staccare a tal fine
la spina elettrica dalla presa.
Pulire tutte le superfici verniciate con acqua fredda ed una pressione dell‘acqua massima di 5 bar. Non utiliz-
zare additivi di pulizia aggressivi.
Mai usare acqua del mare oppure altri liquidi contenenti sale per la pulizia. Nel caso che acqua del mare venga a con-
tatto con la macchina, occorre assolutamente risciacquare le parti interessate.
Dopo la pulizia occorre completamente rimuovere le coperture.
In caso di pericolo di gelo occorre completamente svuotare l‘acqua dalla macchina e dalle condotte.

16
Pulizia della macchina
Mai inserire le mani nella parti mobili della macchina, né con la macchina in funzione,
né con la macchina spenta.
2
Togliere la pressione dal tubo della malta attraverso
il senso di rotazione inverso della pompa. A tale sco-
po azionare l‘interruttore ON/OFF in posizione „Indietro“
sull‘unità di comando fino a che il manometro al tubo del-
la malta indichi 0 bar.
Inserire una sfera di pulizia corrispondente al diametro
nominale nel tubo della malta e collegarlo in maniera
sicura all‘uscita della pompa.
Rimuovere l‘apparecchio a spruzzo dall‘estremità del tubo
della malta e puntare l‘estremità del tubi verso un reci-
piente vuoto adatto per la raccolta del materiale residuo
rimasto nel tubo e dell‘acqua utilizzata per la pulizia.
Portare l‘unità azionamento e pompa in posizione più bas-
sa possibile allentando la vite di bloccaggio al dispositi-
vo di regolazione, in modo che il tubo dell‘unità pompa
immerga nel recipiente contenente dell‘acqua pulita.
Ora aprire il giunto all‘uscita della pompa dell‘unità pom-
pa e sganciare il tubo di trasporto materiale.
Allentare la vite di bloccaggio del dispositivo di regolazi-
one per l‘unità di azionamento e l‘unità pompa, spostare
l‘unità di azionamento verso la posizione più alta e fis-
sarla serrando la vite di bloccaggio.
Proteggere la macchina in modo che essa non possa esse-
re utilizzata da persone non autorizzate.
Rimuovere il contenitore del materiale da lavorare dalla
pedana e sostituirlo con un recipiente riempito con acqua
pulita e chiara (ca. 20 litri)

17
Pulire il tubo della pompa e del raccordo a T dell‘uscita
della pompa con acqua pulita ed una spazzola. Girare la
coclea per separarla e pulirla, montarla solo direttamente
prima del prossimo utilizzo. Utilizzare dell‘olio per stato-
ri per reinserire la coclea (n. art. 64 26 95). Il rotore va
inserito sul lato imbutiforme dello statore (rivestimento in
gomma)!
Mettere in funzione l‘unità pompa girando l‘interruttore
ON/OFF sull‘unità di comando in posizione „ON“ fino a
che la sfera di pulizia fuoriesca dall‘estremità del tubo
della malta. Badare che sia disponibile una quantità suf-
ficiente di acqua per la pulizia - la coclea non deve mai
funzionare „a secco“. Non impostare il numero di giri ad
un valore superiore a „2“ con il potenziometro.
Ripetere la pulizia del tubi almeno una volta, opp. fino a
che fuoriesca solo dell‘acqua pulita dall‘estremità del tubo
della malta.
Dopo aver terminato la pulizia del tubo della malta occor-
re togliere la corrente dalla macchina, staccando la spina
elettrica.
Ora smontare il tubo della pompa e la coclea.

18
8.0 Guasti, causa e rimedio
Questo capitolo vi offre una panoramica sui guasti e le loro cause come anche sui rimedi possibili.Durante la ricerca dei
guasti occorre badare alle norme di sicurezza.
I lavori presso le apparecchiature elettriche della macchina devono essere eseguite solo da un elettricista
qualificato o da una persona sotto la diretta supervisione di un tecnico qualificato e secondo le normative
elettriche.
In caso non possiate risolvere il guasto rivolgetevi al reparto di assistenza competente della ditta STORCH.
Utilizzare esclusivamente pezzi di ricambio originali. La STORCH non sarà responsabile per danni risultanti
dall‘utilizzo di pezzi di ricambio non originali.
Il motore si spegne a causa di sovraccarico oppure tensi-
one troppo bassa
Causa Rimedio
A causa di una caduta di tensione è scattato il dispositivo
di scatto per bassa tensione
Eliminare la causa per la bassa tensione, poi mettere in
funzione la macchina premendo il tasto ON sull'unita di
comando.
Protezione termica dell'azionamento è scattata a causa di
un surriscaldamento dell'azionamento
Attendere alcuni minuti fino a che sia raffreddato
l'azionamento ed riavviarlo premendo l'interruttore ON/
OFF.
Consistenza del materiale troppo asciutta Controllare la consistenza del materiale, pulire l'unità
pompa ed il tubo della malta e riavviare la macchina. Se
necessario, nuovamente regolare la consistenza del mate-
riale.
Bloccaggio della pompa a vite a causa di un corpo estra-
neo
Rimuovere il corpo estraneo, pulire l'unità pompa e riav-
viare.
Caduta dell'alimentazione Nel caso in cui nel luogo di lavoro vi sia una caduta di
tensione e la causa non possa essere eliminata, occorre
immediatamente smontare e pulire l'unità pompa.
La malta non fuoriesce oppure fuoriesce con consistenza
irregolare dal tubo di applicazione
Causa Rimedio
Giunto trascinatore dell'unità di azionamento non collega-
to correttamente con il giunto a baionetta della pompa a
vite.
Spegnere la macchina disinserendo la spina. Sganciare /
smontare il tubo della pompa e controllare che il giunto
trascinatore sia posizionato in maniera corretta sul giunto
a baionetta della pompa a vite
Nessun vuoto nel tubo della pompa / raccordo a T uscita
pompa
Sganciare il tubo della malta e riempire l'unità pompa con
acqua.
Intasamento / deposito di materiale nell'unità pompa opp.
nel tubo della malta a causa di una pausa di lavoro troppo
lunga, pulizia negligente oppure usura della pompa a vite
Spegnere la macchina disinserendo la spina. Smontare
l'unità pompa, pulire e completamente rimuovere eventu-
ali depositi di materiale. In caso di usura nella pompa a
vite, sostituirla.
La macchina non si avvia / in maniera corretta
Causa Rimedio
Alimentazione di rete non presente Controllare che l'alimentazione di rete sia stabilita in
maniera corretto oppure se la protezione FI è scattata.
Cavo di rete dell'azionamento non inserito nell'unità di
comando
Controllare che il cavo di rete dell'azionamento sia col-
legata in maniera corretta all'unità di comando della mac-
china.
Il dispositivo di scatto per bassa tensione dell'unità
comando è scattato.
Eliminare la causa dell'errore (alimentazione elettrica
mancante) e poi rimettere in funzione la macchina pre-
mendo l'interruttore ON/OFF sull'unità di comando.

19
9.0 Manutenzione e riparazione
Questo capitolo offre delle informazioni sui lavori di manutenzione necessari per garantire un funzionamento sicuro ed
efficace della macchina.
A seguito delle informazioni generali di manutenzione si trovano le schede di manutenzione necessarie per questa mac-
china.
Vogliamo esplicitamente sottolineare che dovete eseguire tutte le prove, tutti i controlli e lavori di manutenzione pre-
ventivi prescritti.
Altrimenti rinunciamo a qualsiasi responsabilità e garanzia. In caso di dubbi sarà a vostra disposizione il nostro servizio
di assistenza clienti.
Lavori di saldatura
In caso di tecniche di saldatura elettriche sussiste il pericolo di danneggiare dei componenti elettronici a causa di tensi-
oni indotte. Perciò:
La saldatura su elementi portanti deve essere esclusivamente eseguita da specialisti di saldatura e secondo le norme di
sicurezza pertinenti!
Intervalli di manutenzione
Nella seguente tabella sono riportati gli intervalli dei singoli lavori di manutenzione.
Il personale addetto alla manutenzione ed alla riparazione deve essere specializzato ed autorizzato. Questo
personale deve essere istruito sull‘utilizzo dei dispositivi della macchina e conoscere il contenuto del manu-
ale d‘uso.
Utilizzare esclusivamente pezzi di ricambio originali. La STORCH non sarà responsabile per danni risultanti
dall‘utilizzo di pezzi di ricambio non originali.
In caso di lavori di manutenzione con la nota „Assistenza“ nella tabella, rivolgetevi ad un tecnico della ditta
STORCH oppure ad un partner di assistenza autorizzato dalla STORCH.
Far eseguire il primo servizio di assistenza da un tecnico della STORCH oppure da un partner di assistenza
autorizzato STORCH.
Generale
Frequenza Attività Osservazione
quotidianamente Controllo visivo e di funzione di tutti i dispositivi di sicurezza "Controlli visivi"
Controllo visivo di tutte le parti soggette all'usura
Controllo visivo del cablaggio elettrico
Controllo visivo azionamento
ogni anno Prova di sicurezza sul lavoro (OAINF) Assistenza
Armatura pompa
Frequenza Attività Osservazione
8 giorni Controllare lo stato di usura della pompa a vite "Controlli visivi"

20
Punti di manutenzione „Lavori di manutenzione generali“
Questi punti di manutenzione descrivono delle fasi dei consigli di lavoro generali da osservare durante tutti i lavori di
manutenzione.
I lavori di manutenzione devono essere eseguiti solo da personale autorizzato avente delle conoscenze ed
esperienze speciali.
Misure preliminari
Prima di eseguire i lavori di manutenzione occorre svolgere le seguenti attività:
Posizionare la macchina in posizione orizzontale su un fondo piano.
Prima di eseguire i lavori di manutenzione occorre mettere fuori funzione la macchina e proteggerla da un
avviamento involontario o dall‘accesso da persone non autorizzate.
In caso sia necessario mettere in funzione la macchina per eseguire dei lavori di manutenzione, esso sarà separata-
mente segnalato nei punti di manutenzione.
Se durante il pompaggio si manifesta un malfunzionamento, si consiglia di leggere prima il capitolo „Guasto, causa e
rimedio“. Nel caso in cui non siate in grado di eliminare l‘errore potete rivolgervi all‘assistenza clienti STORCH.
Prima di proseguire al comando della macchina si consiglia di familiarizzarsi bene con le procedure per l‘arresto della
macchina!
Spegnere la macchina.•
Proteggere l‘impianto in modo che essa non possa essere utilizzata da persone non autorizzate.•
Recintare la zona di lavoro ed applicare dei cartelli di segnalazione ai dispositivi di commutazione e regolazione bloc-•
cati.
Punti di manutenzione „Controlli visivi“
Questi punti di manutenzione descrivono i controlli visivi da eseguire prima di ogni lavoro di manutenzione. Le scadenze
per i lavori di manutenzione sono riportate nella panoramica di manutenzione all‘inizio di questo capitolo.
Vedasi anche i punti di manutenzione: „Lavori di manutenzione generale“
Nessun attrezzo speciale necessario.
Generale
I seguenti controlli visivi non devono solo essere eseguiti prima dei lavori di manutenzione, ma prima di ogni utilizzo
della macchina:
Controlla che tutti i dispositivi di sicurezza siano presenti e funzionanti.•
Controllare se vi sono dei danni visibili alla macchina.•
Controllare lo stato di usura e formazione di fessure presso tutte le guarnizioni e parti in gomma, sostituire se neces-•
sario.
Verificare se la macchina è stata installata come descritto nel capitolo „Trasporto, montaggio e collegamento“.•
Controllare l‘idoneità ed il montaggio corretto dei componenti.•
Controllare che le fessure di aerazione siano liberate dallo sporco, pulirle se necessario.•
