Studer AJ-201 Use and care manual

AJ V3.5
AJ series
AJ seriesAJ series
AJ series
User’s and Installer’s Manual
Betriebs-und Montageanleitung
Manuel d’utilisation et de montage
SINEWAVE INVERTER - SINUS-WECHSELRICHTER
ONDULEUR SINUSOÏDAL!
AJ 20
0
A
J 20
0
AJ 20
0
A
J 20
0
AJ 40
0
A
J 40
0
AJ 40
0
A
J 40
0
AJ 80
0
A
J 80
0
AJ 80
0
A
J 80
0
AJ 200
0
A
J 200
0
AJ 200
0
A
J 200
0
AJ
A
JAJ
A
J xxx-
S
x
xx-
S
xxx-
S
x
xx-
S

2
English description--------------------------------------------------------3
Introduction--------------------------------------------------------------------3
Note -----------------------------------------------------------------------------3
Installation ---------------------------------------------------------------------3
Use ------------------------------------------------------------------------------5
Models with standby system ----------------------------------------------5
Safety---------------------------------------------------------------------------7
Maintenance ------------------------------------------------------------------8
Warrantty limit ----------------------------------------------------------------8
Limits of manufacturer responsibility------------------------------------8

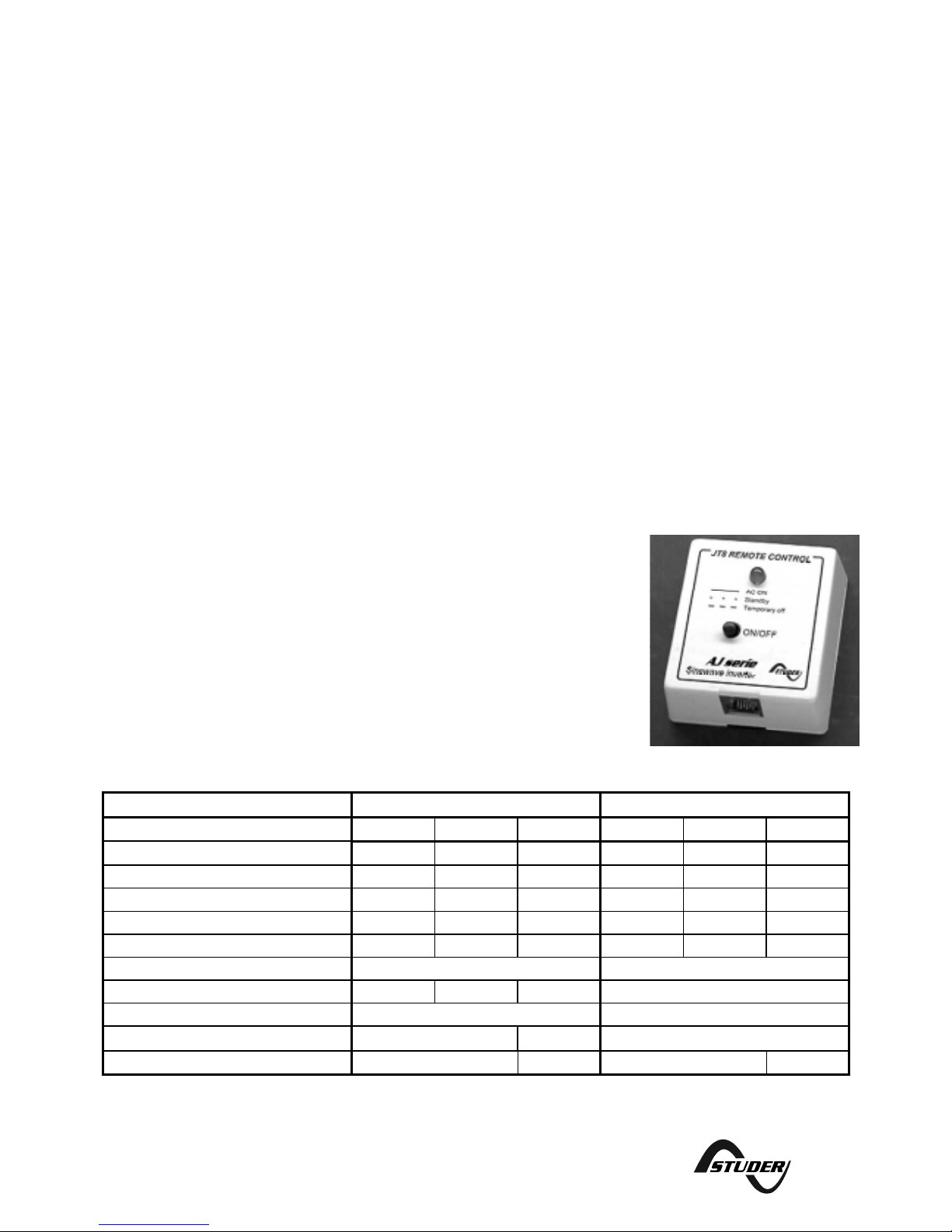

JT8 Remote control for AJ 800 & 2000 -------------------------------8
Technical features -----------------------------------------------------------9
Model with built-in solar charger --------------------------------------- 10
Deutsche Beschreibung----------------------- 11
Einführung ------------------------------------------------------------------- 11
Vorsicht----------------------------------------------------------------------- 11
Installation ------------------------------------------------------------------- 11
Anwendungen -------------------------------------------------------------- 13
STANDBY oder Lasterkennungsschaltung-------------------------- 14
Unterhalt --------------------------------------------------------------------- 15
Haftungsausschluss------------------------------------------------------- 16
JT8 Fernsteuerung für AJ 800 und 2000----------------------------- 16
Technische Daten --------------------------------------------------------- 16
Solarladeregler für fotovoltaïsche Solarmodule -------------------- 17
Instructions en français---------------------- 19
Introduction------------------------------------------------------------------ 19
Mise en garde--------------------------------------------------------------- 19
Installation ------------------------------------------------------------------- 19
Utilisation -------------------------------------------------------------------- 21
Modèles avec STANDBY ------------------------------------------------ 22
Sécurités --------------------------------------------------------------------- 22
Maintenance ---------------------------------------------------------------- 23
Exclusion de la garantie: ------------------------------------------------- 24
Exclusion de la responsabilité ------------------------------------------ 24
Caractéristiques techniques--------------------------------------------- 25
Modèles avec chargeur solaire (versions S) ------------------------ 26
DECLARATION OF CONFORMITY ------------------------- 27

3
English description
Introduction
The sinewave inverters of the AJ series have
been designed to meet industrial and
domestic needs. They fulfil the highest
requirements of comfort, safety and reliability.
Any device designed for the public electrical
network of 230 V 50 Hz can be connected to
them (up to the nominal power of the
inverter).
The AJ series is the perfect source of tension
in any place where the public network is not
available.
This document is an essential part of the
inverter and must always be carried with it
and be at the disposition of anyone working
on the installation.
Should you have any doubt or question, do
not hesitate to contact your specialist
salesperson who will give you the best
advice.
Note
A deficient assembly could result in damage
to the device, cause function failures or
potential damage to the users.
The working device generates a high tension
which might be fatal in case of contact. So,
any manipulation of the inverter must be
carried out with utmost care.
THE OWNER MUST NOT MANIPULATE
ANY PIECE INSIDE THE INVERTER.
Opening the inverter or using it incorrectly will
result in the immediate loss of the warranty.
No current or tension generating devices
(public grid, generator, ...) may be connected
to the outlet of the inverter because this could
result in its destruction.
The inverter AJ is to be used only with a lead
battery. As for the usage of batteries, follow
the manufacturer’s instructions.
Installation
The AJ sinewave inverter is an electronic
device, for which some caution must be taken
when installing it:
Place where the inverter is to be installed :
- Out of reach of unauthorised persons,
specially children.
- In a dry place (max. 95% humidity), and in
any case with no condensation.
- Not directly on top of the batteries.
- Ventilation must be free, and a space of 10
cm. on each side is needed for good
evacuation of the internal heat.

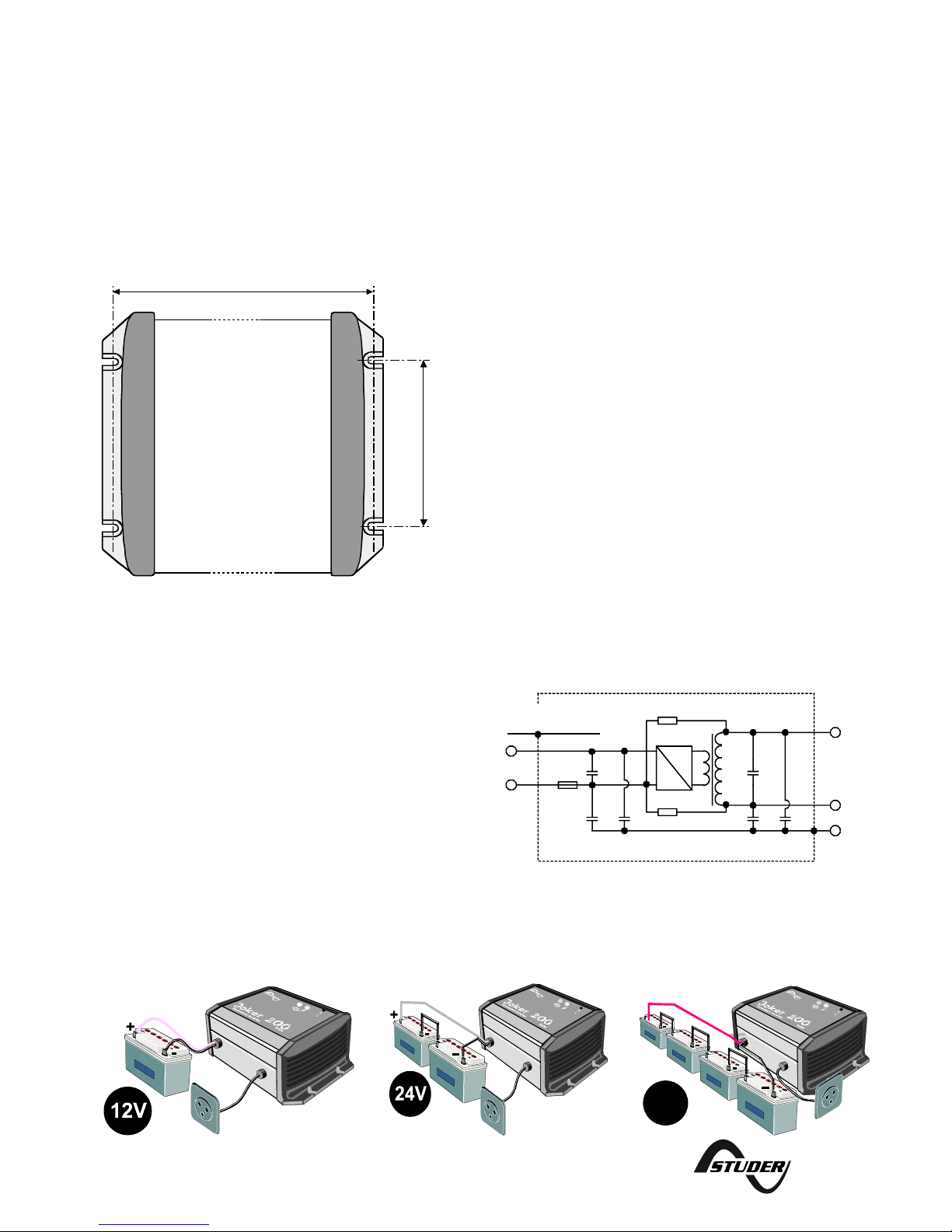

Fitting the inverter
The inverter is fitted by screws (max. 4mm
for AJ 200-AJ 800 or max. 8mm for AJ 2000)
using the four holes provided. The fitting
screws are not supplied with the inverter.
It may be fit into any position.
L
89mm (J200 - 800)
L
160mm (J2000)
AJ 200
L= 163mm
AJ 800
L= 428mm
AJ 2000
L= 399mm
AJ 400
L= 370mm

4
Connection
The connection of the inverter should be
done with utmost care. First connect the
consumer devices so as to prevent any
further contact once the 230 V tension is
present. The technical data and connection’s
description, is either under one side of the
inverter or onto the cable connection side.
Installation is to be made only with authorised
persons.
Connecting the consumer devices
The AJ inverter is supplied with a 230 V cable
for the consumer devices. This connection
must be done observing the colours:
Yellow-green: earth
Brown: phase
Blue: neutral
Once the consumer devices are connected,
make sure that they are turned off before
connecting the battery
Note
An Inverter constitutes an independent power
supply from net and could be considered in
the same way as a generator set. The phase
and the neutral are not differentiate. The
tension in between the phase and the neutral
is 230V. An appropriate divisor establishes a
115V tension in between neutral and earth,
and the phase and earth. According to the
local prescriptions or particular requirement,
(example: use of a ground fault detector) a
true neutral may be established by
connecting the neutral and the earth wire
together. The so connected point, may be
connected with an existing earth: earth of
building; the chassis of vehicle or the hull of
ship.
Equivalent schema
Connecting the battery
Once the consumer devices are connected,
make sure that the installations instructions of
the 230V has been followed with utmost care
before connecting the battery.
The cable of the battery is supplied with the
inverter and already connected in it.
A fuse must be installed on the battery.
Connect the battery observing carefully the
polarity. The AJ inverter, except 2000W/12V,
is protected against inversion by a fuse, but if
the polarity should be inverted, the inverter
must be sent to the manufacturer for control.
Connect the battery using the following
colours:
BLACK cable: negative pole (-)
RED cable: positive pole (+)
For AJ 200, dominant colour is applicable
When connecting the battery, there’s a spark
48V
+
DC/AC
1uF
R1
R2
Fuse
Blue
Green
/ Yellow
Brown
R1=R2= 2,7M ohm (not existing in AJ201 - AJ252 - AJ 254)
1uF/63V 2x10nF
Metalic housing

5
(Danger of explosion!), because of the
charging of the internal condensator. Check
that the cables are well adjusted. As long as it
is possible, do not extend the cables supplied
with the batteries. Extending them may
increase the losses and cause malfunction of
the inverter.
Once the inverter is connected to the
batteries, a 230 V tension is present in the
outlet of the inverter.
Use
Control and indicators
Control switch on/off
There is a switch on the inverter to activate or
deactivate it. Use this function to save the
energy of the batteries when you are not
using the inverter.
Green indicator
A green light on the inverter indicates its
function mode:
Off: the 230 V tension is NOT present in the
outlet, the inverter is off.
Illuminated: a 230 V tension is present in the
outlet, the inverter is on.
Blinking:
No load (standby)
the 230 V tension has
been cut due to an alarm; the inverter
will resume function when the failure
has disappeared (see the failure table).
Acoustic indicator
The AJ inverter has an acoustic indicator for
the following instances:
Intermittent beep: there is a failure in the
inverter and the outlet tension will be
interrupted.
Possible failures:
Overheat: the acoustic indicator beeps 3 ºC
before cutting the tension. If the
temperature reach its normal level, the
tension in the outlet is not interrupted.
Low battery tension: the indicator beeps for a
minute before the interruption. If the
tension of the battery rises, the outlet
tension is not interrupted.
Continuous beep for two seconds: you have
pressed the ON/OFF switch to restart the
inverter. The tension in the outlet will be
immediately present after the acoustic signal.
Model with standby system
The AJ inverter with a power of 400 W and
more are equipped with a standby system
witch is in function when no load are
connected. In that situation the inverter is in
low power consumption mode.
The output tension is not continuously
present and the LED is blinking as long as
no load is detected.
The minimal load detected can be adjusted
between 1 and 20 W. In most case this
adjustment is not necessary. This
adjustment is made with a small screw driver
in the hole marked standby. This adjustment
is made with a small screw driver in the hole
marked standby. Adjusting the switching-on
level is as follows: Switch off all consuming
devices; turn the Turning Knob to the Left
(counter-clockwise)until the LED is blinking,
switch ON the smallest consuming device
(i.e. Mobile phone charger); turn the Turning
Knob slowly to the right until LED is lit
continuously. Check that the inverter will go
back in standby mode when you remove the
load. If not, this mean that the load is too
small to be detected.
If the standby is not required, turn the Knob
fully to the right.

6
In the full counter clockwise position, the
sensibility is minimal (20 W). Do not push on
the screw driver.
NOTE : in this mode the output tension is
intermittently present at the output

7
Safety
The inverter is electronically protected. But protection against polarity inversions of the battery
occurs with an internal fuse, except for 2000W/12V inverter, which has no fuse. The following
table will show you the different failures and their consequences.
FAILURE CONSEQUENCE SOLUTION
Low battery tension
Voltage < 1.8V/cel
Inverter momentarily
stopped, the green
indicator blinks.
Automatic restart when the battery tension
rises
Deep discharged battery
(voltage <1,5V/cel)
Inverter stopped Inverter should be manually restarted
when the battery as reach 2V/cel
Overheat Inverter momentarily
stopped, the green
indicator blinks.
Automatic restart when the temperature
reaches the normal range.
Battery over voltage Inverter stopped. Wait until the battery tension reaches the
correct level.
Push the ON/OFF switch to reactivate the
inverter.
Short circuit in the outlet Inverter stopped. Eliminate the short circuit.
Push the ON/OFF switch to reactivate the
inverter.
Overload Inverter stopped. Use the inverter only in the range of its
nominal power. Regular use in overload
power diminished the lifetime of the
inverter.
Push the ON/OFF switch to reactivate the
inverter.
Inversion of the battery
polarity
Internal fuse broken
down
Back to manufacturer for testing

8
Maintenance
The inverters of the AJ series do not need any
special maintenance. The casing may be
cleaned with a damp cloth (not wet).
In the case of malfunction, the inverter should
be sent back to the manufacturer for control in
its original packing.
Before sending the inverter, check the table
above.
The battery is loaded and is in accordance to
the inlet nominal tension of the device.
The consumer devices do not have any defects
or overload for the inverter.
Should you contact your salesperson, note the
following points before calling:
(you will find this information on the label
underneath the inverter)
- Series number
- Power of the inverter
- Inlet nominal tension of the inverter
So you will have quick and efficient help to
solve your problem.
Warranty limit
The warranty will be considered void if the unit
has suffered any physical damage or alteration,
either internally or externally, and does not
cover damage arising from improper use like:
- Reverse of battery polarity
- Inadequate input voltage (over voltage)
- Back-feed of the inverter output by public
network , generator or any other source.
- Mechanical shock or deformation especially by
transport due to an inadequate package.
- Contact with liquid or oxidation by conden-
sation
- Use in inappropriate environment (dust, corro-
sive vapour, humidity, high temperature,...)
This warranty will not apply where the product
has been misused, neglected, improperly
installed, or repaired by anyone other than
Studer INNOTEC or a company authorised by
Studer INNOTEC. In order to qualify for the
warranty, the product must not be
disassembled or modified.
Limits of manufacturer
responsibility
STUDER INNOTEC cannot control the
installation, use and maintenance of the
inverter. Thus, we are not responsible for
damages, costs or losses resulting from an
installation which is not in accordance with the
regulations or inappropriate use or
maintenance.
The customer is always responsible for the use
of the inverters STUDER INNOTEC.
This device has not been designed and is not
warranted for use in life support apparatus or
any other critical device with potential risks of
important harm to people or to the environment.
We do not accept any responsibility for any
violation of patent rights or other third person
rights resulting from the use of the inverter.
STUDER INNOTEC keeps the right to modify
their products without previous notice.
JT8
JT8JT8
JT8 Remote control for AJ 800 & 2000
AJ 800 & 2000AJ 800 & 2000
AJ 800 & 20000
00
0!
!!
!
- Functions on remote control are the same as control and indicator on
the inverter. (See above)
Remote control should be connected with the inverter with the
original 10m. STUDER cable or any RJ11/6p 1:1 cable up to max
50m.

9
Technical data
AJ 200 AJ 400
MODEL
AJ - 201 AJ - 252 AJ - 254 AJ - 401 AJ - 402 AJ - 404
Battery voltage (V) 12 24 48 12 24 48
Input voltage (V) 10.5 - 16 21 - 32 42 - 64 10.5 - 16 21 - 32 42 - 64
Nominal / peak power (W) 200/400 250/550 250/ 500 400/1000 400/1400 400/ 850
Standby / Idle power (W) 0.3* / 1.9 0.3* / 3.3 - / 5 0.3 / 3.8 0.4 / 8.5 1/ 10
Maximum efficiency (%) 93 94 94 93 94 94
Dim. 142 x 84 x L( mm) L= 169mm 228mm
Weight in kg. (approx.) 2.3 2.4 2.6 8.5
Remote control ability Option Option
Standby system (1 to 20 W) * with option S - v
Solar charger (model S) * 10A - 15A -
AJ 800 AJ 2000
MODEL
AJ - 801 AJ - 802 AJ - 2001 AJ - 200
2
Battery voltage (V) 12 24 12 24
Input voltage (V) 10.5 - 16 21 - 32 10.5 - 16 21 - 32
Nominal power (W) 800/2400 800/3000 2000/5000 2000/5000
Standby / Idle power (W) 0.3 / 9 0.4 / 10 0.5 / 13 0.4 /18
Maximum efficiency (%) 93 94 92 94
Dim. 142 x 84 x L( mm) L= 440mm 273 x 415 x 117mm
Weight in kg. (approx.) 8.5 19 18
Remote control Optional vv
Standby system (1 to 20 W) vv
Solar charger (model S) 25A 30A
Output voltage Sine wave 230V +/-5% (120V +/-5%)
Frequency 50 Hz +/- 0.05 % (60 Hz +/-0.05%)
Ventilation From 45° C
Overheating protection v
Overload protection v
Short circuit protection v
IP protection index IP 30 (AJ 2000 = IP 20)
Cos ϕ0.1-1

10
Model with built-in solar charger
The AJ inverters of the AJXXXX-S series
have a built-in solar charger. The built-in solar
charge controller is of the shunt and floating
type. It may only be used by solar
generators. The maximal tension of the solar
modules is 23 V for 12 V applications and 46
V for 24 V applications. To fix it, first install
the cables of the inverter observing the
following instructions BEFORE connecting
the solar cells.
Then install the cables of the solar generator
observing the polarities (red for the + and
black for the -).
Function
The orange indicator on the inverter shows
the mode of function:
Illuminated: the solar charge is maximum.
Not illuminated: the solar generator is not
connected or the battery is completely
loaded.
Blinking: The battery is more than 95%
loaded and the charger is in the floating
mode to complete the load (the blinking
frequency varies depending on the
capacity of the battery and the power of
the solar generator).
Wiring for AJ200X-S inverter
On AJ200X-S inverter, a pre-installed
cable (2 x 6mm2 )replaces the terminals.
Wiring should be done through a
connecting box.
Connection:
Positive (+) pole to the brown or red
cable
Negative (-) pole to the blue or black
cable.

11
Deutsche Beschreibung
Einführung
Die Wechselrichter der Serie AJ sind für den
Betrieb von allen handelsüblichen 230V
Geräten konzipiert worden. Die AJ genügen
den höchsten Anforderungen an
Zuverlässigkeit, Sicherheit und Komfort.
Jedes für das 230V-Wechselstromnetz
geeignete Gerät kann auch mit einem AJ
betrieben werden.
Ein AJ ist die ideale Spannungsquelle überall
da wo das öffentliche Netz nicht hinführt.
Diese Beschreibung ist in jedem Fall Teil der
Lieferung eines AJ. Sie muss allen Personen
welche mit einem AJ arbeiten zur Verfügung
stehen !
Bei eventuellen Fragen oder Unklarheiten
kann Ihnen der Händler Auskunft geben
Vorsicht
Eine falsche Behandlung oder Montage des
Wechselrichters kann schwerwiegende
Folgen haben !
Der AJ erzeugt eine 230V-Sinusspannung
wie im öffentlichen Stromnetz. Jegliche
Berührung kann fatale Folgen haben ! Die
Installationsarbeiten mit dem Wechselrichter
AJ verlangen besondere Aufmerksamkeit und
dürfen nur von geschultem Personal
ausgeführt werden und müssen in jedem Fall
den jeweils gültigen Installationsvorschriften
entsprechen.
Der AJ darf in keinem Fall geöffnet
werden.
Das Öffnen oder die nicht konforme
Anwendung des AJ bedeuten den Verlust
jeglicher Garantieansprüche.
Der AJ darf mit keiner anderen Spannungs-
oder Stromquelle als mit Bleibatterien
betrieben werden.
Am Ausgang des AJ dürfen keine
Spannungs- oder Stromquellen wie
Notstromgeneratoren, das öffentliche Netz
usw. angeschlossen werden, da der
Wechselrichter zerstört werden könnte.
Der Einsatz von Batterien verlangt
besondere Vorsicht. Befolgen Sie darum
unbedingt die Richtlinien des
Batterieherstellers.
Installation
Der Sinuswechselrichter AJ ist ein
elektronisches Gerät. Für dessen Installation
sind darum einige Vorsichtsmassnahmen zu
beachten.
Der Montageort sollte gegen unbefugten
Zugriff gesichert sein (vor allem auch vor
Zugriff von kleinen Kindern)
In einem trockenen Raum mit einer
Luftfeuchtigkeit von max.95% ohne
Kondensation.
Nicht direkt über der Batterie.
Bei den Lüftungsein- bzw. Auslässen muss
für eine unbehinderte Lüftung 10cm Freiraum
belassen werden.
Befestigung des AJ
Der Wechselrichter kann mit Hilfe von 4
Schrauben (Durchm. max. 4mm für AJ 200-
AJ 800 oder Durchm. max. 8mm für AJ 2000)
in jeder beliebigen Lage montiert werden. Für
die Befestigung dürfen nur die 4 von aussen
zugänglichen Löcher verwendet werden. Die
Befestigungsschrauben sind nicht beigelegt.

12
Anschluss
Der Anschluss des AJ muss mit besonderer
Vorsicht ausgeführt werden. Eine sichere und
einwandfreie Funktion der Anlage wird
dadurch gewährleistet. Die Gerätedaten und
die Anschlussbezeichnung befinden sich auf
der Gehäuseunterseite oder auf der
Kabelanschlusseite. Vor dem Anschluss des
AJ an die Batterie muss das Kabel OUT
230V mit einer Steckerkupplung(weiblich)
versehen werden oder bei einer festen
Installation muss der Anschluss
entsprechend den Installationsvorschriften
von geschultem Personal ausgeführt werden.
Anschluss der Verbraucher
Der Wechselrichter AJ wird mit bereits
angeschlossen Kabeln geliefert. Das
schwarze 3-adrige Kabel für den 230V-
Ausgang muss entsprechend den folgenden
Farben angeschlossen werden.
Gelb-/Grün : Erdleiter
Braun : Phase
Blau : Neutral
Vor dem Anschluss der Batterie muss darauf
geachtet werden, dass die angeschlossenen
Verbraucher ausgeschaltet sind.
Bemerkung : Ein Wechselrichter ist eine vom
Netz unabhängige Spannungsquelle
Vergleichbar mit einem Notstromgenerator.
Phase und Neutralleiter können darum
vertauscht werden. Zwischen Phase und
Neutralleiter liegt die Spannung von 230V.
Zwischen Phase und Erde sowie zwischen
Neutral und Erde liegen jeweils 115V an. Je
nach Installationsvorschriften können
Neutralleiter und Erde verbunden werden.
Prinzipschema
Anschluss der Batterie
Vor dem Anschluss der Batterie muss
89mm (J200 - 800)
L
160mm (J2000)
AJ 200
L= 163mm
AJ 800
L= 428mm
AJ 2000
L= 399mm
AJ 400
L= 370mm
48V
+
DC/AC
1uF
R1
R2
Fuse
blau
grün
/ gelb
braun
R1=R2= 2,7M ohm (nicht ausger. in AJ201 - AJ252 - AJ 254)
1uF/63V 2x10nF
Metallgehäuse

13
sichergestellt sein, dass die 230V Installation
vorschriftsgemäss ausgeführt wurde.
Der AJ wird mit angeschlossen
Batteriekabeln geliefert. Beim Anschliessen
der Batterie muss unbedingt auf die
richtige Polarität geachtet werden. Die AJ,
mit Ausnahme des 2000W/12V, sind wohl
durch eine Sicherung gegen Verpolung
geschützt. Für einen eventuellen
Sicherungswechsel muss der AJ zur Kontrolle
an den zuständigen Händler gebracht
werden.
Draht Schwarz:-Minus-Pol
Draht Rot : + Plus-Pol
Für die Kabel der AJ 200 gelten die jeweils
dominierenden Farben!
Den AJ an die Batterie anschliessen. Beim
Anschliessen der Batterie entsteht ein
Funken (EXPLOSIONSGEFAHR!)wegen der
Ladung der internen Kondensatoren. Die
Batterie muss mit einer Sicherung auf der
Batterieklemme versehen sein !
Kontrollieren Sie, dass die Anschlüsse gut
festgeschraubt sind.
Die Batteriekabel sollten nicht verlängert
werden. Eine Verlängerung der Batteriekabel
bedeutet grössere Verluste und oder
Funktionsstörungen des AJ und somit auch
der angeschlossenen Geräte.
Sobald der AJ an der Batterie angeschlossen
wird, ist er eingeschaltet und es liegen 230V
am Ausgang.
Anwendungen
Bedienung und Anzeigen
Steuertaste on/off
Mit der Drucktaste kann der AJ ein- und
ausgeschaltet werden. Schalten Sie den
Wechselrichter mit dieser Taste aus, wenn
Sie keine Energie brauchen.
Grüne Leuchte
Eine grüne Leuchtdiode(LED) zeigt den
Funktionszustand des Wechselrichters an.
LED leuchtet : Der Wechselrichter ist in
Funktion - am Ausgang liegen 230V.
LED blinkt :
Der Wechselrichter ist im
Standby-Betrieb.
Der Wechselrichter ist
wegen eines Alarms vorübergehend
ausgeschaltet. Nach verschwinden des
Alarms schaltet sich der Wechselrichter
automatisch wieder ein. (Die möglichen
Alarmgründe sind auf der folgenden
Tabelle aufgeführt.)
LED gelöscht : Der Wechselrichter ist
ausgeschaltet, am Ausgang liegt keine
230V-Spannung.
Akustischer Signalgeber
Der Wechselrichter AJ ist mit einem
akustischen Signalgeber ausgerüstet welcher in
folgenden Fällen piept :
- Intermittierender Ton : Signal, dass der
Wechselrichter sich im Alarmzustand
befindet und demnächst die
Ausgangsspannung abschalten wird.
Mögliche Fehler : Überhitzung : Alarm 3°C
bevor der Wechselrichter abschaltet.
Einen Teil der Last abschalten, damit der
Wechselrichter nicht mehr überlastet ist
und sich abkühlen kann.
Unterspannung der Batterie : Wenn die
Batteriespannung zu tief fällt, pfeift der
Signalgeber eine Minute lang bevor der
Wechselrichter abschaltet.
- Dauerton während 2 Sec. : Warnsignal,
dass 2 Sekunden nach dem Einschalten mit der
Taste ON/OFF der Wechselrichter einschaltet,
und dass an dessen Ausgang 230V anliegen !

14
Lasterkennungsschaltung „Standby“
Alle Wechselrichter AJ ab 400 Watt sind mit
einem Standby-System ausgerüstet. Um die
Batterie nicht unnötig zu entladen, schaltet
sich der Wechselrichter automatisch aus,
wenn kein Verbraucher angeschlossen ist,
und automatisch wieder ein, wenn ein
Verbraucher eingeschaltet wird. Die LED
blinkt, wenn der Wechselrichter im Standby-
Modus ist. Der Einschaltpegel kann mit dem
Drehknopf „STANDBY“ mit einem kleinen
Schraubenzieher eingestellt werden. Das
Einstellen des Einschaltpegels geschieht
folgendermassen: Sämtliche Verbraucher
ausschalten; Den Drehknopf nach links
(Gegenuhrzeiger) drehen bis die LED blinkt;
den kleinsten Verbraucher einschalten (z.B.
Ladegerät für das Mobiltelefon); Drehknopf
langsam nach rechts drehen bis die LED
leuchtet. Danach zur Kontrolle diesen kleinen
Verbraucher ausschalten,-der Wechselrichter
muss nach einigen Sekunden wieder im
Standby-Modus arbeiten. Geschieht dies
nicht, ist die Last des Verbrauchers zu klein
um erkannt zu werden.
Ist der Standby- Modus nicht erwünscht,
muss der Drehknopf ganz nach links gedreht
werden.
VORSICHT: Auch im Standy-Modus liegen
am Ausgang zeitweise 230V an!
Sicherheiten
Die Wechselrichter AJ sind mit diversen elektronischen Systemen geschützt. Als Schutz gegen
Verpolung dient eine Schmelzsicherung. Der AJ 2000W/12V enthält keine Schmelzsicherung
und ist somit nicht gegen Verpolung geschützt!
FEHLER WIRKUNG LÖSUNG
Batteriespannung
zu tief
Wechselrichter ist
vorübergehend gestoppt.
Die grüne LED blinkt
Nach Wiederanstieg der Batteriespannung
schaltet sich der Wechselrichter automatisch
wieder ein
Batteriespannung
war tiefer als
1,5V /Element
Wechselrichter gestoppt.
Die grüne Leuchte ist aus
Das Wiedereinschalten ist erst wieder möglich,
wenn die Batterie 2V/Zelle erreicht hat. Kein
automatischer Start.
Überhitzung Der Wechselrichter
wurde überlastet die
grüne LED blinkt
Automatischer Start des Wechselrichters
nachdem dessen Temperatur gesunken ist
Überspannung
der Batterie
Wechselrichter gestoppt. Batteriespannung kontrollieren und richtige
Spannung anlegen.
Wechselrichter mit der Taste ON/OFF
einschalten
Kurzschluss am
Ausgang des
Wechselrichters
Wechselrichter gestoppt Kurzschluss entfernen(Installation kontrollieren).
Wechselrichter mit der Taste ON/OFF
einschalten

15
Überlastung des
Wechselrichters
Wechselrichter gestoppt Den Wechselrichter in den Grenzen seiner
Nominalleistung verwenden. Regelmässiger
Betrieb mit Überlast verkürzt die Lebensdauer !
Wechselrichter mit der Taste ON/OFF
einschalten
Anschluss der
Batterie mit
falscher Polarität
Wechselrichter gestoppt,
interne Sicherung
zerstört
Wechselrichter zurück zum Händler zur
Kontrolle !
Unterhalt
Die Wechselrichter AJ benötigen keinen
Unterhalt. Bei Bedarf kann das Gehäuse mit
einem feuchten, nicht nassen Lappen
gereinigt werden.
Bei Funktionsstörungen des Wechselrichters
muss dieser sehr gut verpackt zur Kontrolle
an den Händler zurückgesandt werden.
Dasselbe gilt auch bei jeglicher äusseren
Verformung des Gehäuses oder Verletzung
der Anschlusskabel.
Bei Fehlfunktionen sollten folgende Punkte
abgeklärt werden bevor der AJ zum Händler
zurückgesandt wird :
Ist die Batterie geladen und entspricht die
Batteriespannung der Eingangsspannung des
AJ ?
Sind die angeschlossenen Verbraucher im
Leistungsbereich des Wechselrichters ?
Ist der Verbraucher defekt oder ist dessen
Anlaufstrom zu hoch ? (z.B.
Kompressorkühlschränke können mit einem
AJ 200 nicht betrieben werden)
Wenn trotzdem der Händler kotaktiert werden
muss, notieren Sie bitte die folgenden
Punkte : (Die Angaben finden Sie auf der
Unterseite oder der Kabelanschlusseite des
AJ)
- Seriennummer des Wechselrichters
- Leistung des Wechselrichters
- Die Nominalspannung des Wechselrichters
Für das Versenden des AJ muss
unbedingt auf eine gute Verpackung
geachtet werden. Die Verpackung muss
so ausgeführt sein, dass der AJ in einen
festen Karton gelegt wird und von allen
Seiten, auch unten von einem
stossdämpfenden Material mit mindestens
5cm Dicke umgeben ist. Durch
mangelhafte Verpackung verursachte
Transportschäden werden auf keinen Fall
durch die Garantie abgedeckt.
Garantieausschluss
Für Schäden, welche durch Anwendungen,
Manipulationen, Betriebsfälle und
Behandlungen entstehen, welche nicht
ausdrücklich in dieser Betriebsanleitung
aufgeführt sind, können keine
Garantieleistungen gewährt werden.
Nachfolgend eine Liste von Fällen für welche
explizit keine Garantie gewährt wird.
- Überspannungen an den Eingängen (z.B.
48V am Batterieeingang eines AJ201)
- Verpolung bei Batterieanschluss(+/-
vertauscht)
- In das Gerät eingelaufene Flüssigkeiten
oder Oxydation durch Kondensation
- Defekte durch mechanische Einflüsse
- Nicht ausdrücklich von Studer INNOTEC
autorisierte Änderungen
- Nicht oder nur teilweise festgezogene
Schrauben und Muttern nach Wechseln von
Sicherungen oder Anschlusskabeln.
- Anschluss von anderen Energiequellen als
PV-Modulen auf dem Eingang „SOLAR+/-„
- Transportschäden, z.B. durch unsach-
gemässe Behandlung oder Verpackung.

16
Haftungsausschluss
Die Einhaltung der Betriebsanleitung und der
Bedingungen und Methoden der Installation,
dem Betrieb, der Verwendung und der Wartung
dieser Geräte können von der Firma Studer
INNOTEC nicht überwacht werden. Daher
übernehmen wir keinerlei Haftung und
Verantwortung für Schäden, Verluste und
Kosten, die aus fehlerhafter Installation,
unsachgemässem Betrieb oder falscher
Verwendung und Wartung entstehen oder in
irgendeiner Art und Weise damit
zusammenhängen. Ebenso übernehmen wir
keine Verantwortung für patentrechtliche
Verletzungen oder Verletzungen anderer
Rechte Dritter, die aus der Verwendung dieses
Gerätes entstehen.
Die Firma Studer INNOTEC behält sich das
Recht vor, Änderungen der technischen Daten,
des Produkts oder der Betriebsanweisung
vorzunehmen.
JT
JTJT
JT8
88
8 Fernsteuerung für AJ 800 und 2000
AJ 800 und 2000AJ 800 und 2000
AJ 800 und 2000
Die Funktionen und Anzeigen der Fernsteuerung sind dieselben wie
die im Wechselrichter (siehe Seite 11)
Die Fernsteuerung wird mittels des 10m langen mit der
Fernsteuerung gelieferten Kabels angeschlossen. Die Verbindung ist
auch mit handelsüblichen Steckern RJ11/6p 1:1 und einer
maximalen Kabellänge von 50m möglich.
Technische Daten
AJ 200 AJ 400
MODELL
AJ - 201 AJ - 252 AJ - 254 AJ - 401 AJ - 402 AJ - 404
Batteriespannung (V) 12 24 48 12 24 48
Eingangsspannungsberich (V) 10.5 - 16 21 - 32 42 - 64 10.5 - 16 21 - 32 42 - 64
Nominalleistung (W) 200/400 250/550 250/ 500 400/1000 400/1400 400/ 850
Leerlaufleistung (W) 0.3* / 1.9 0.3* / 3.3 - / 5 0.3 / 3.8 0.4 / 8.5 1/ 10
Max. Wirkungsgrad % 93 94 94 93 94 94
A
bmessungen. 142x84xL( mm) 169mm 228mm
Gewicht (kg. approx.) 2.3 2.4 2.6 8.5
Fernsteuermöglichkeit Option Option
Lasterkennungssystem mit Option S - v
Solarladeregler (Option S) * 10A - 15A -

17
AJ 800 AJ 2000
MODELL
AJ - 801 AJ - 802 AJ - 2001 AJ - 200
2
Batteriespannung (V) 12 24 12 24
Eingangsspannungsberich (V) 10.5 - 16 21 - 32 10.5 - 16 21 - 32
Nominalleistung (W) 800/2400 800/3000 2000/5000 2000/5000
Standby / Leerlaufleistung (W) 0.3 / 9 0.4 / 10 0.5 / 13 0.4 /18
Max. Wirkungsgrad % 93 94 92 94
A
bmessungen. 142x84xL( mm) 440mm 273 x 415 x 117mm
Gewicht (kg) 8.5 19 18
Fernsteuerung (als Option) vv
Lasterkennungssystem * vv
Solarladeregler (Option S) * 25A 30A
Ausgangsspannung Sinus 230V +/-5% (120V +/-5%)
Frequenz 50 Hz +/- 0.05 % (60 Hz +/-0.05%)
Ventilatior AB 45° C
Übertemperaturschutz v
Überlastschutz v
Kurzschlusschutz v
Schutzart IP 30 (AJ 2000 = IP 20)
Cos φ0.1-1
Solarladeregler für fotovoltaïsche
Solarmodule
Der in den Wechselrichtern AJ!mit der
Option »S » eingebaute Solarladeregler ist
ausschliesslich nur für den Anschluss von
fotovoltaïschen Solarmodulen geeignet um
damit die Batterien zu laden ! Sämtliche
anderen Strom- oder Spannungsquellen zum
Laden der Batterien benötigen eine separate
Ledeeinrichtung und dürfen auf keinen Fall
an den AJ angeschlossen werden. Die
Leerlaufspannung der Solarmodule darf im
Maximum 23V für die 12V-Modelle und max.
46V für die 24V-Modelle des AJ betragen.
Der Shunt-Laderegler arbeitet nach dem
Prinzip I/U/Uo mit Schwebeladeeinrichtung
und garantiert somit immer die beste Ladung
und Lebensdauer der Batterie.
Die Funktion des Ladereglers wird mittels der
orangefarbenen Leuchtdiode angezeigt.
LED leuchtet : Ladung mit maximalem Strom
LED gelöscht : Das Solarmodul ist nicht
oder falsch angeschlossen ; es ist Nacht
oder die Batterie ist voll geladen.
LED blinkt : Die Batterie ist geladen und der
Laderegler arbeitet im
Schwebelademodus.(Die Blinkfrequenz
der LED variiert entsprechend der

18
Ladeleistung, dem Verbrauch und dem
Zustand der Batterie)
Anschluss der Solarmodule an AJ200X-S:
An den Wechselrichtern (2000W)AJ200X-S
werden die Solarmodule über eine
Abzweigdose an das bereits im Gerät
verdrahtete Kabel ( 2 x 6mm2 )
angeschlossen. Das Kabel am Eingang
„SOLAR“ muss entsprechend folgenden
Farben angeschlossen werden:
braun oder rot = Pluspol (+)
blau oder schwarz = Minuspol (-)

19
Instructions en français
Introduction
Les onduleurs de la série AJ ont été conçus
de manière à répondre aux besoins tant
industriels que domestiques. Ils satisfont
aux plus hautes exigences de confort, de
sécurité et de fiabilité.
Chaque appareil conçu pour le réseau
électrique 230 V 50 Hz peut s’y brancher
sans aucun problème jusqu'à la puissance
nominale de l’onduleur AJ.
La série AJ est la solution idéale comme
source de tension partout où le réseau
public n’est pas présent.
Ce document fait partie intégrante de
l’onduleur, il doit être transmis à chaque
livraison et tenu à disposition de toute
personne travaillant sur l’installation.
En cas de doute ou de question, n’hésitez
pas à contacter votre vendeur spécialisé qui
saura vous renseigner.
Mise en garde
Un montage incorrect peut endommager
l’appareil, entraîner un mauvais
fonctionnement ou mettre en danger les
utilisateurs.
L’appareil en fonction génère de hautes
tensions pouvant être fatales en cas de
contact. Le travail sur l’onduleur doit faire
l’objet d’une attention toute particulière. Les
installations doivent être exécutées par du
personnel compétent et répondre aux
normes en vigueur.
AUCUNE PIECE A L’INTERIEUR DE
L’ONDULEUR NE DOIT ETRE
MANIPULEE PAR L’UTILISATEUR.
L’ouverture de l’onduleur ou l’utilisation
non conforme de l’onduleur entraîne la
perte immédiate de la garantie.
Le AJ est prévu pour une alimentation
avec des batteries à plomb uniquement.
Aucun appareil générateur de courant
ou de tension ne doit être connecté à la
sortie de l’onduleur car il peut entraîner
la destruction de celui-ci (réseau public,
génératrice, ... ).
Pour l’utilisation des batteries, veuillez
vous conformer aux directives
d’utilisation du fabricant.
Installation
L’onduleur sinusoïdal AJ est un appareil
électronique ; quelques précautions sont
nécessaires lors de sa mise en service :
Lieu de montage de l’onduleur
A l’abri des personnes non autorisées,
spécialement des enfants.
Dans une pièce sèche (max. 95 %
d’humidité) et dans tous les cas sans
condensation.
Pas directement au dessus des
batteries.
L’aération ne doit pas être obstruée et
une distance de 10 cm de chaque côté
est nécessaire à la bonne évacuation de
la chaleur interne.
Fixation de l’onduleur
L’onduleur peut être fixé à l’aide de vis
de 4 mm de diamètre maximum, pour
les AJ 200-AJ 800 et de vis de 8mm
maximum pour les AJ 2000, dans les
quatre rainures prévues à cet effet. Les
vis de fixation ne sont pas fournies
avec l’onduleur.

20
L
89mm (J200 - 800)
L
160mm (J2000)
AJ 200
L= 163mm
AJ 800
L= 428mm
AJ 2000
L= 399mm
AJ 400
L= 370mm
La position de l’onduleur n’est pas
importante : elle peut être murale, de table
ou suspendue.
Raccordement
Le raccordement doit être l’objet d’une
attention toute particulière. De celui-ci
dépend le bon fonctionnement de toute
l’installation. Les données techniques ou la
description de raccordement se trouvent
soit sur un des côtés inférieurs de l’appareil
ou du côté de l’embranchement du câble.
Raccordez d’abord les consommateurs ou
montez une prise de manière à éviter tout
contact ultérieur une fois la tension 230 V
présente. L’installation doit être exécutée
par les personnes autorisées.
Raccordement des consommateurs
L’onduleur AJ est livré avec le câble
230 V pour alimenter les
consommateurs. Celui-ci doit être
raccordé en respectant les couleurs :
Jaune-vert : Terre
Brun : Phase
Bleu : Neutre
Une fois les consommateurs raccordés,
veillez à ce qu’ils soient éteints avant de
brancher la batterie.
Remarque :
Un onduleur constitue une source de
tension indépendante du réseau à
considérer de la même manière qu’une
génératrice. La phase et le neutre
présentent une tension de 230Ventre
eux. La tension terre / neutre et phase /
neutre et fixée à 115V par un diviseur
capacitif. Selon les prescriptions locales
ou les besoins, (par exemple utilisation
d’in disjoncteur à courrant de défaut) un
équipotentiel terre / neutre est réalisé en
reliant ensemble les fils neutre et
terre(jaune – vert et bleu).
Schéma équivalent
48V
+
DC/AC
1uF
R1
R2
Fuse
Bleu
Vert
/jaune
Brun
R1=R2= 2,7M ohm (absent dans les modèles AJ201 - AJ252 - AJ 254)
1uF/63V 2x10nF
Boîtier métalique
