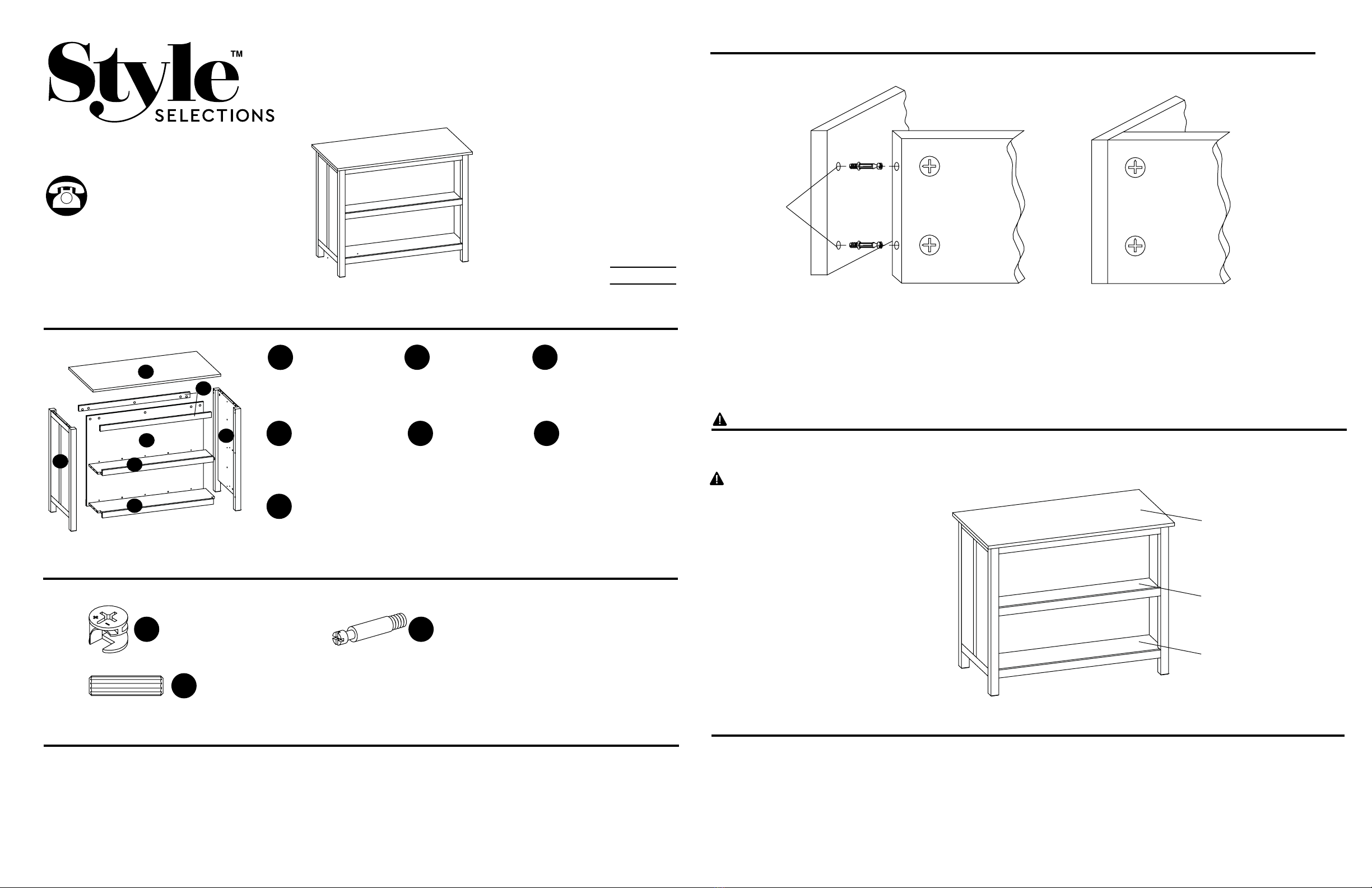

Style selections KITCHEN ISLAND LWS42KC User manual

ITEM #2541676
MODEL #LWS42KC
Serial Number
Purchase Date
Questions?
Call customer service at 1-877-888-8225,
8 a.m. - 8 p.m., EST, Monday - Sunday ATTACH YOUR RECEIPT HERE
PACKAGE CONTENTS
HARDWARE CONTENTS
Note: Hardware shown not actual size.
CARE AND MAINTENANCE
• Use a soft, clean cloth that will not scratch the surface when dusting.
• Use of furniture polish is not necessary. Should you choose to use polish, test rst in an inconspicuous area.
• Using solvents of any kind on your furniture may damage the nish.
• Never use water to clean your furniture as it may cause damage to the nish.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list and hardware
contents list. If any part is missing or damaged, do not attempt to assemble the product.
Estimated Assembly Time: 20 minutes.
Tools Required for Assembly (not included): Phillips screwdriver.
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble or install the product.
WARNING
THIS UNIT IS INTENDED FOR
USE ONLY WITH THE MAXIMUM
WEIGHTS INDICATED. USE WITH
PRODUCTS HEAVIER THAN THE
MAXIMUM WEIGHTS INDICATED
MAY RESULT IN INSTABILITY
CAUSING POSSIBLE INJURY.
DISTRIBUTE WEIGHT EVENLY.
Maximum load 200 lb.
Maximum load 60 lb.
Maximum load 60 lb.
KITCHEN ISLAND
x 1 x 1
x 1
Left Side Frame Right Side Frame
Top Panel
B C
A
x 1
x 2
x 1 x 1
Back Panel
Upper Stretcher
Fixed Shelf Bottom Panel
D
G
EF
1 2
AA
CC
BB
x 37
x 30
x 37Cam Lock
Wood Dowel
Cam Bolt
Style Selections® is a registered trademark
of LF, LLC. All rights reserved.
A
G
D
B
C
E
F
CAM LOCK SYSTEM OPERATION
1. Screw cam bolts into the predrilled small holes on panel.
2. Insert cam lock into predrilled large hole on panel.
3. Make sure the arrow on the cam lock is pointed toward the cam bolts.
4. Connect both panels together, making sure cam bolts goes into predrilled hole on the end of panel with cam lock.
5. Once cam bolts is connected inside cam lock, take Phillips screwdriver and tighten cam lock clockwise.
DETAIL A DETAIL B
THREADED
INSERT
LOCKED POSITION
PANELPANEL
Cam Bolts
CAM LOCK
Français p. 6
Español p. 11

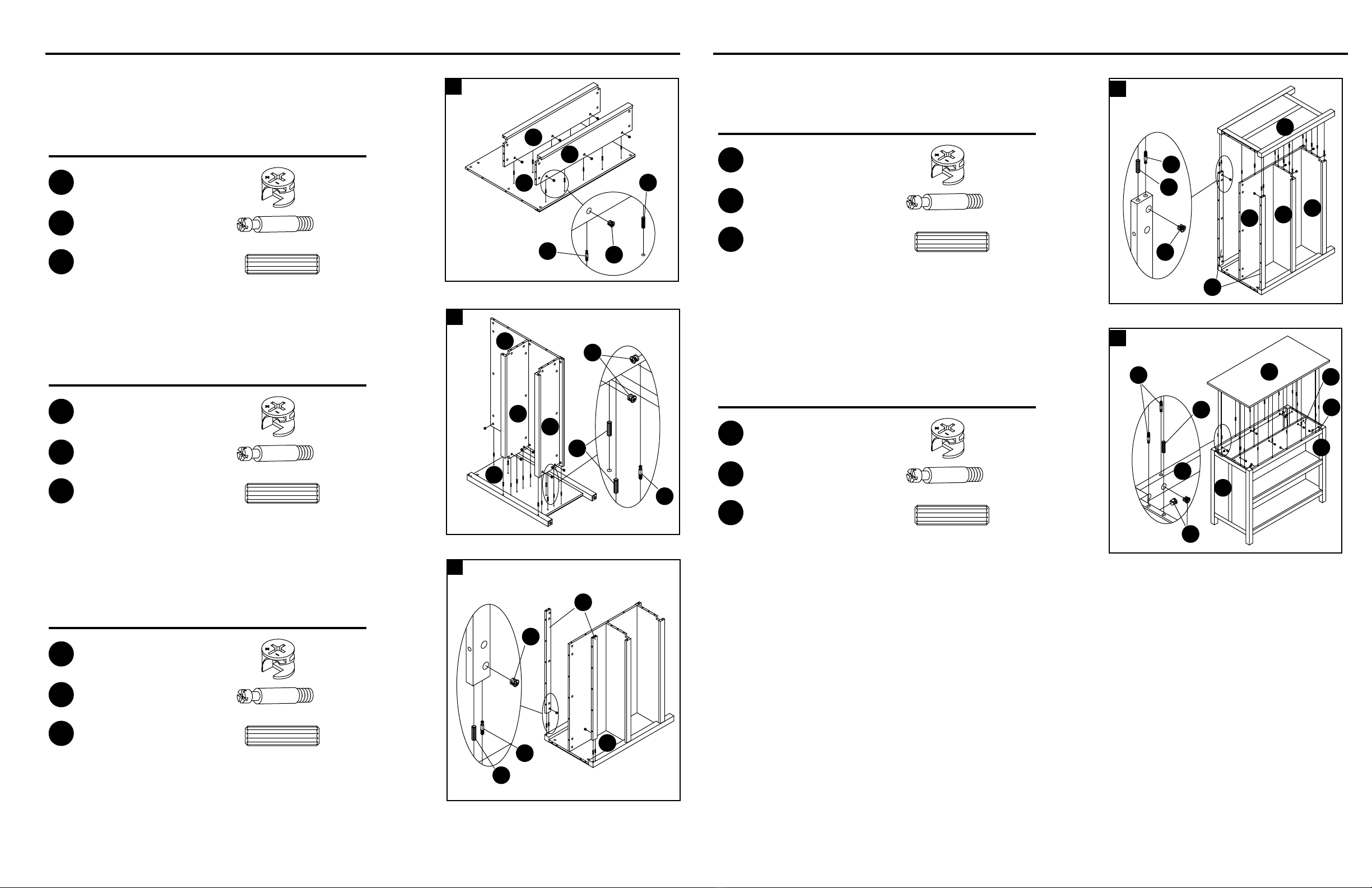

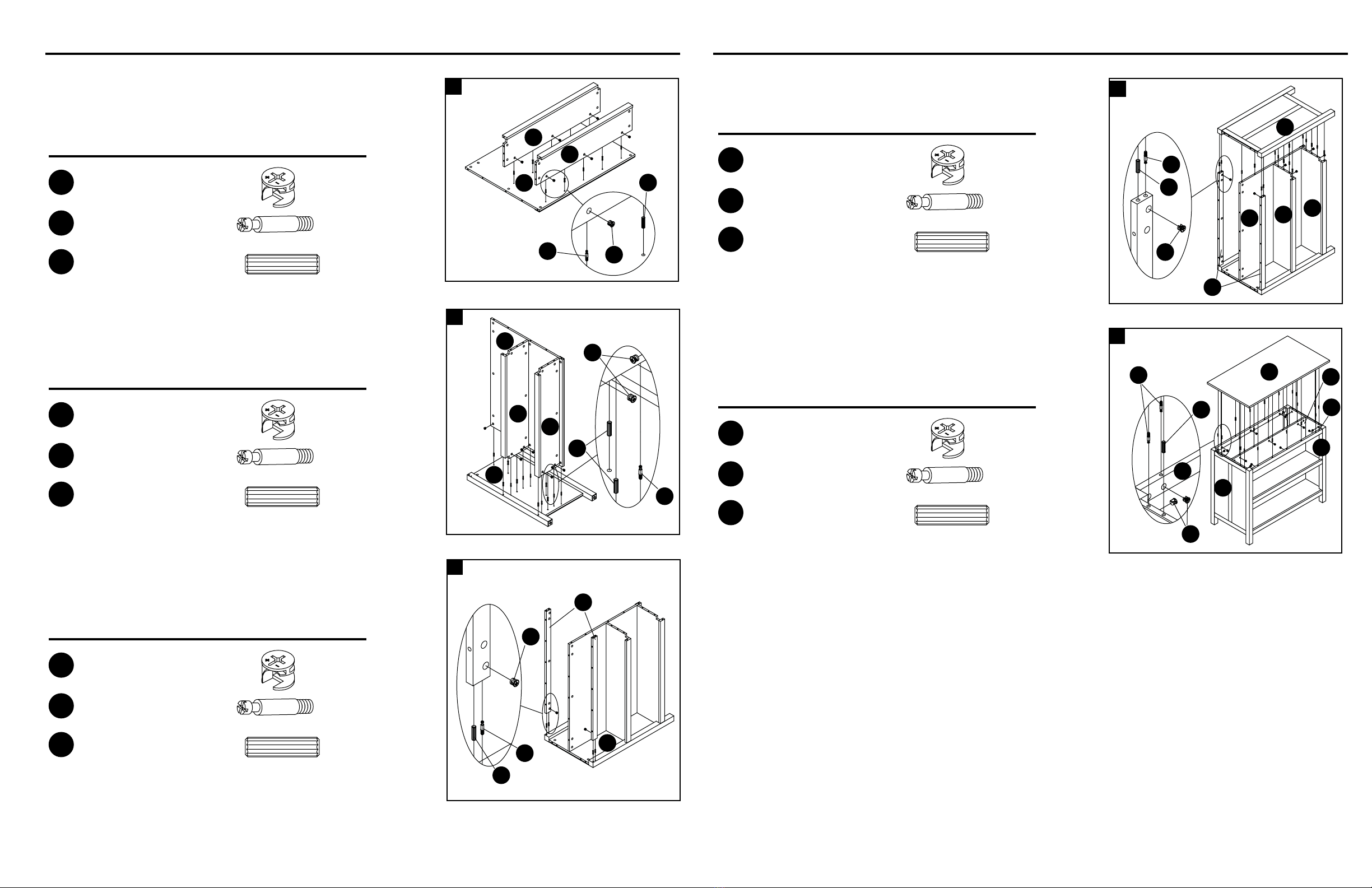

ASSEMBLY INSTRUCTIONS ASSEMBLY INSTRUCTIONS
1
2
2. Insert wood dowels (CC) and cam bolts (BB) into left side frame (B).
Attach back panel (D), xed shelf (E) and bottom panel (F) to left side
frame (B), securing with cam locks (AA).
1. Insert wood dowels (CC) and cam bolts (BB) into back panel (D).
Attach xed shelf (E) and bottom panel (F) to back panel (D), securing with
cam locks (AA).
3
3. Insert wood dowels (CC) and cam bolts (BB) into left side frame (B).
Attach upper stretchers (G) to left side frame (B), securing with cam
locks (AA).
v
4
4. Repeat step 2 and step 3 with right side frame (C).
5. Insert wood dowels (CC) and cam bolts (BB) into top panel (A).
Attach left side frame (B), right side frame (C), back panel (D) and upper
stretchers (G) to top panel (A), securing with cam locks (AA).
D
B
B
G
D
E
F
E
F
C
A
G
D
B
G
D
G
EF
3 4
5
BB
BB
AA
BB
BB
AA
CC
CC
AA
AA
AA
BB
CC
CC
CC
Hardware Used
Hardware Used
Hardware Used
Hardware Used
Hardware Used
Cam Lock
Cam Lock
Cam Lock
Cam Lock
Cam Lock
Cam Bolt
Cam Bolt
Cam Bolt
Cam Bolt
Cam Bolt
Wood Dowel
Wood Dowel
Wood Dowel
Wood Dowel
Wood Dowel
x 6
x 9
x 13
x 7
x 2
x 6
x 9
x 13
x 7
x 2
x 4
x 8
x 10
x 6
x 2
AA
AA
AA
AA
AA
BB
BB
BB
BB
BB
CC
CC
CC
CC
CC
C

This product is warranted to the original purchaser. If there is a failure in this unit due to defects in materials or workmanship,
the manufacturer will repair or replace this item at our discretion without charge. Warranty is void if product has been assembled
incorrectly, misused, abused by overloading, altered in any way or damaged due to accident. This warranty is not transferable
and does not cover chipping, aking, scratches, rust, dents, or other damages to the surfaces of this product. Responsibility
of the manufacturer is limited to repair or replacement of this product. The manufacturer is not responsible for consequential,
incidental, or other damages or losses resulting from product failure.
This warranty is in lieu of all other expressed warranties. Some states do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitation may not apply to you. This warranty gives you specic legal rights and you
may have other rights which vary from state to state.
LIMITED LIFETIME WARRANTY
5

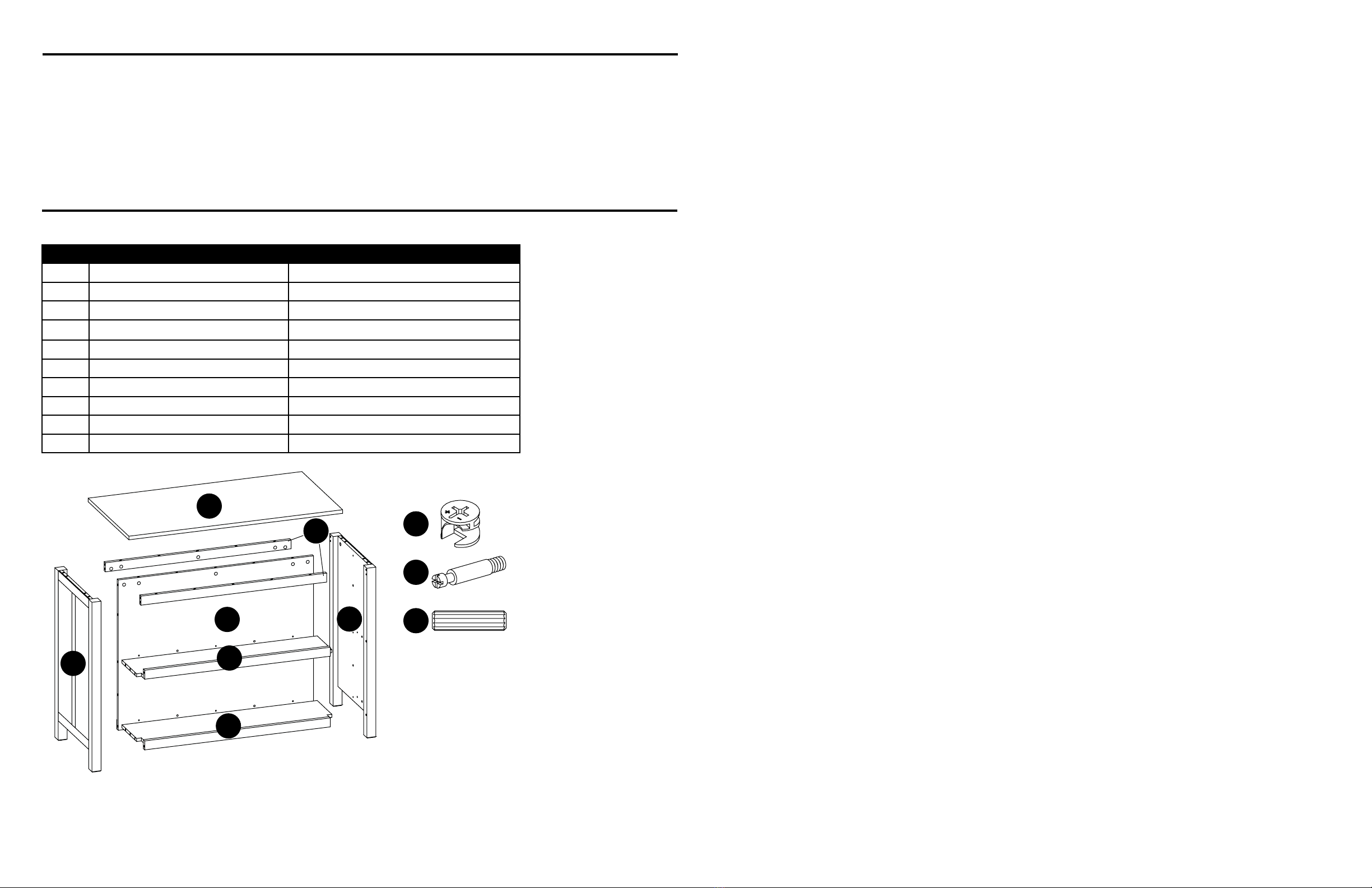

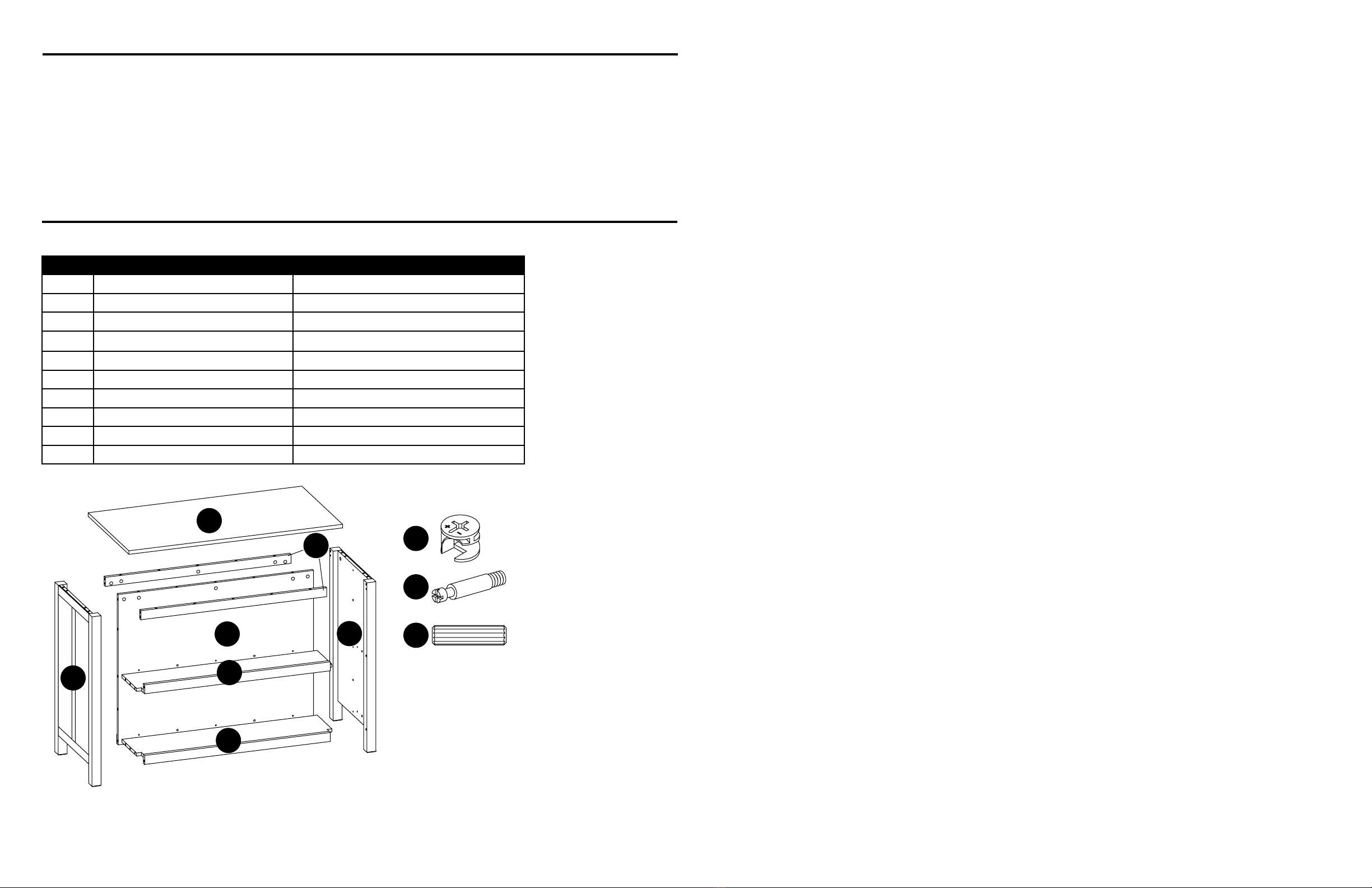

REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-877-888-8225.
PART DESCRIPTION PART #
ATop Panel 00LWS42KC-A
BLeft Side Frame 00LWS42KC-B
CRight Side Frame 00LWS42KC-C
DBack Panel 00LWS42KC-D
EFixed shelf 00LWS42KC-E
FBottom Panel 00LWS42KC-F
GUpper Stretcher 00LWS42KC-G
AA Cam Lock 00LWS42KC-AA
BB Cam Bolt 00LWS42KC-BB
CC Wood Dowel 00LWS42KC-CC
Date: 2020-08-04 Rev. 0001-A Printed in Vietnam
AA
BB
CC
A
G
D
E
F
B
C

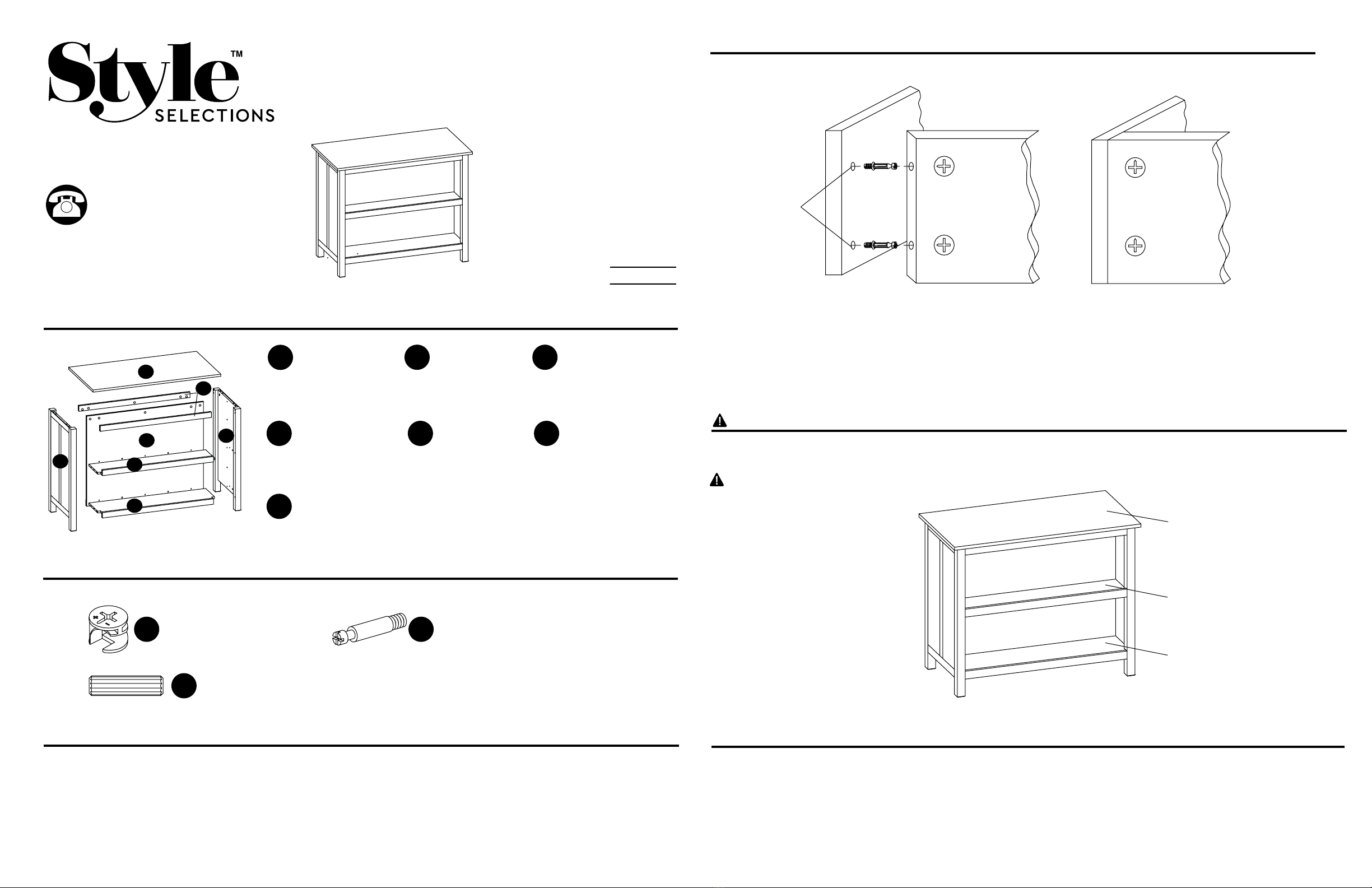

ARTICLE #2541676
MODÈLE #LWS42KC
Numéro de série
Date d’achat
Des questions?
Appelez notre service à la clientèle au
1-877-888-8225, de 8 h à 20 h, HNE, du
lundi au dimanche.
JOIGNEZ VOTRE REÇU ICI
CONTENU DE L’EMBALLAGE
QUINCAILLERIE INCLUSE
Remarque : Le quincaillerieindiqué n’est pas en taille réelle.
SOIN ET ENTRETIEN
• Utiliser un linge doux et propre qui ne rayera pas la surface lors de l’époussetage.
• L’utilisation de produits à polir les meubles n’est pas nécessaire. Le cas échéant, tester d’abord dans un endroit non apparent.
• L’utilisation de solvants de quelque nature que ce soit sur le meuble en endommagera le ni.
• Ne jamais utiliser d’eau pour nettoyer ce meuble car cela pourrait en endommager le ni.
PRÉPARATION
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le contenu de l’emballage
avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des pièces manquantes ou endommagées, ne tentez pas
d’assembler l’article.
Temps d’assemblage approximatif: 20 minutes.
Outils nécessaires pour l’assemblage (non inclus) : tournevis cruciforme.
CONSIGNES DE SÉCURITÉ
Assurez-vous de lire et de comprendre l’intégralité de ce manuel avant de tenter d’assembler ou d’installer l’article.
AVERTISSEMENT
CET ARTICLE NE PEUT SUPPORTER
QUE LA CHARGE MAXIMALE INDIQUÉE.
L’UTILISATION DE CET ARTICLE AVEC
DES PRODUITS DONT LE POIDS DÉPASSE
LA CHARGE MAXIMALE INDIQUÉE PEUT
ENTRAÎNER DE L’INSTABILITÉ ET CAUSER
DES BLESSURES. RÉPARTISSEZ LA
CHARGE DE FAÇON UNIFORME.
Charge Maximale 90,7 kg
Charge Maximale 27,2 kg
Charge Maximale 27,2 kg
îLOT DE CUISINE
x 1 x 1
x 1
Cadre latéral gauche Cadre latéral droit
Panneau supérieur
B C
A
x 1
x 2
x 1 x 1
Panneau arrière
Civière supérieure
Tablette xe Tablette inférieure
D
G
EF
6 7
AA
CC
BB
x 37
x 30
x 37Verrou à came
Cheville à bois
Boulon à came
STYLE SELECTIONS est une marque
commerciale ou une marque déposée de
LF, LLC, tous droits réservés.
A
G
D
B
C
E
F
FONCTIONNEMENT DU SYSTÈME CAMLOC
1. Vissez les vis Camloc dans les petits trous déjà percés sur le panneau.
2. Insérez les attaches Camloc dans les grands trous déjà percés sur le panneau.
3. Assurez-vous que les  èches sur les attaches Camloc pointent vers les vis Camloc.
4. Reliez les deux panneaux ensemble, en vous assurant que les vis Camloc s’insèrent correctement dans les
trous déjà percés situés à l’extrémité du panneau sur lequel sont installées les attaches Camloc.
5. Une fois les vis Camloc insérées dans les attaches Camloc, serrez les attaches Camloc dans le sens des ai-
guilles d’une montre à l’aide d’un tournevis cruciforme.
DÉTAIL A DÉTAIL B
TIGE
FILETÉE
POSITION DE
VERROUILLAGE
PANNEAUPANNEAU
Vis Camloc
ATTACHE
CAMLOC

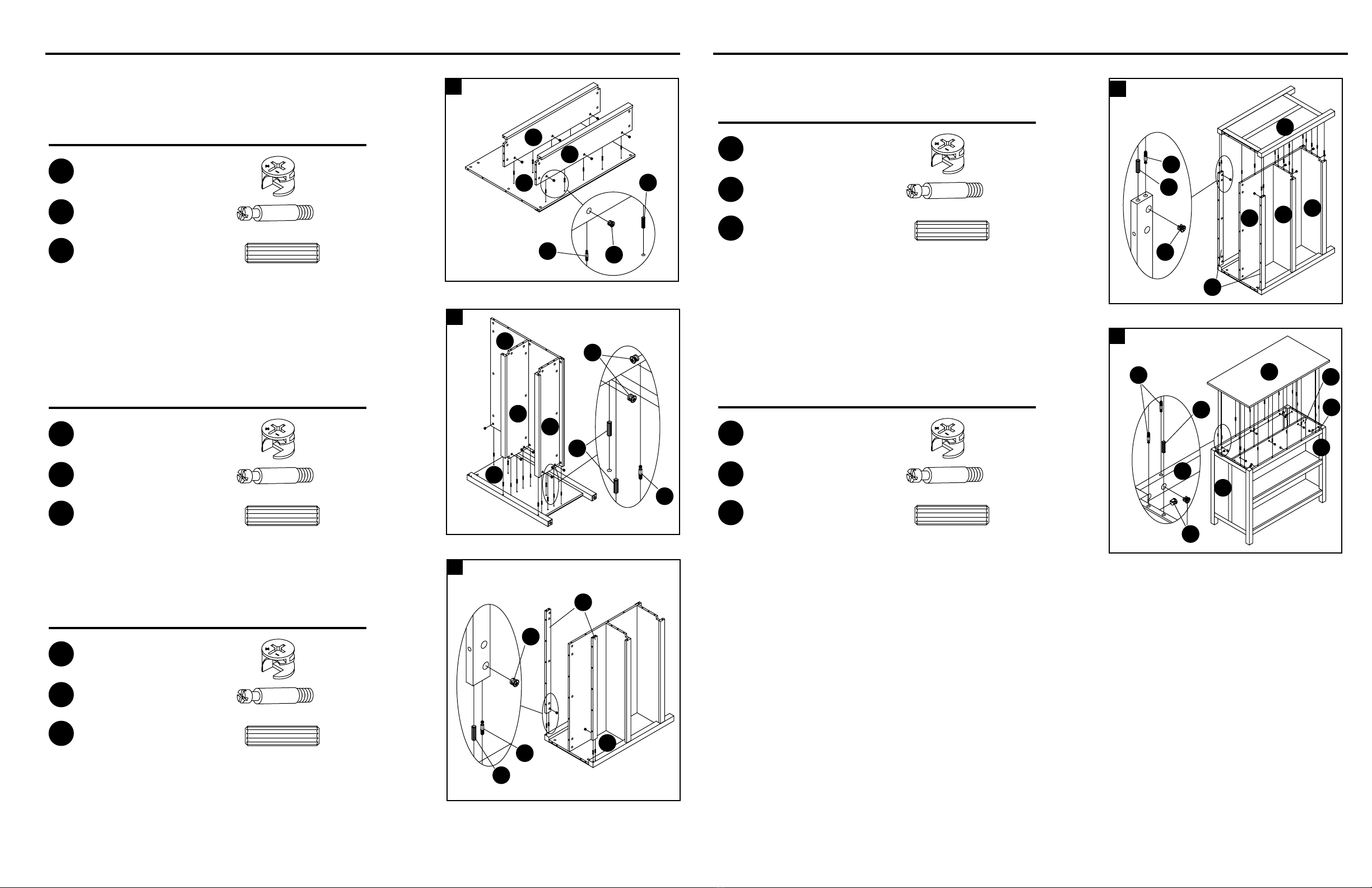

INSTRUCTIONS POUR L’ASSEMBLAGE INSTRUCTIONS POUR L’ASSEMBLAGE
1
2
2. Insérez les chevilles à bois (CC) et les boulons à came (BB) dans le
cadre latéral gauche (B). Fixer la panneau arrière (D), la stablette xe (E)
et la tablette inférieure (F) au cadre latéral gauche (B), en les xant avec
des verrous à came (AA).
1. Insérez les chevilles à bois (CC) et les boulons à came (BB) dans le
panneau arrière (D). Fixer la tablette xe (E) et la tablette inférieure (F) au
panneau arrière (D), en les xant avec des verrous à came (AA).
3
3. Insérez les chevilles à bois (CC) et les boulons à came (BB) dans le
cadre latéral gauche (B). Fixer la civière supérieure (G) au cadre latéral
gauche (B), en les xant avec des verrous à came (AA).
v
4
4. Répétez l’étape 2 et la l’étape 3 avec le cadre latéral droit (C).
5. Insérez les chevilles à bois (CC) et les boulons à came (BB) dans le
panneau supérieur (A). Fixer la cadre latéral gauche (B), la cadre latéral
droit (C), la panneau arrière (D) et la civière supérieure (G) au panneau
supérieur (A), en les xant avec des verrous à came (AA).
D
B
B
G
D
E
F
E
F
C
A
G
D
B
G
D
G
EF
89
5
BB
BB
AA
BB
BB
AA
CC
CC
AA
AA
AA
BB
CC
CC
CC
Quincaillerie utilisée
Quincaillerie utilisée
Quincaillerie utilisée
Quincaillerie utilisée
Quincaillerie utilisée
Verrou à came
Verrou à came
Verrou à came
Verrou à came
Verrou à came
Boulon à came
Boulon à came
Boulon à came
Boulon à came
Boulon à came
Cheville en bois
Cheville en bois
Cheville en bois
Cheville en bois
Cheville en bois
x 6
x 9
x 13
x 7
x 2
x 6
x 9
x 13
x 7
x 2
x 4
x 8
x 10
x 6
x 2
AA
AA
AA
AA
AA
BB
BB
BB
BB
BB
CC
CC
CC
CC
CC
C
