Style selections LWSMSS User manual

ITEM #1599710
Serial Number
Purchase Date
Questions?
Call customer service at 1-877-888-8225,
8 a.m. - 8 p.m., EST, Monday - Sunday.
ATTACH YOUR RECEIPT HERE
A
B
C
D
4-TIER OVER-THE-TOILET
SHELF TOWER
x 1
Left upper side frame
A
1 2
E
E
E
E
F
IG
H
H
H
x 1
Left lower side frame
Bx 1
Right upper side frame
C
x 1
Right lower side frame
Dx 4
Front top/middle stretcher
Ex 1
Back top stretcher
F
x 1 x 3 x 2
Top panel Shelf Back crosser
G H I
HARDWARE CONTENTS
Note: Hardware shown not actual size.
x 18
AA 1/4” x 13 mm Bolt BB x 6 1/4” x 28 mm Bolt
x 4
CC 1/4” x 35 mm Bolt DD x 2 M5 x 65 mm Screw
x 1
EE x 1
FF
Hex wrench Tipping restraint hardware
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
1. Do not allow children to climb or play in or around this product.
2. Use this unit for its intended purpose only. Do not use shelves as step ladder.
3. To avoid damage, assemble the product on a sturdy, level and protective surface.
4. Two or more persons must work together to install the unit onto the wall.
5. Make sure all bolts/screws are tightly fastened before the unit is used.
6. Check bolts/screws periodically and tighten them if necessary.
MAXIMUM LOAD: 20 lb.
FOR EACH SHELF
(EVENLY DISTRIBUTED)
PREPARATION
WARNING
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 30 minutes
Tools Required for Assembly (not included): Phillips screwdriver, rubber mallet, stud nder, pencil,
tape measure, power drill and drill bits.
THIS UNIT IS INTENDED FOR USE ONLY WITH THE MAXIMUM WEIGHTS INDICATED. USE
WITH PRODUCTS HEAVIER THAN THE MAXIMUM WEIGHTS INDICATED MAY RESULT IN
INSTABILITY CAUSING POSSIBLE INJURY. DISTRIBUTE WEIGHT EVENLY.
WARNING
Young children can be killed when furniture tips over. Place heavy items on lower shelves. You
must use anchors to secure furniture to wall. Make sure that all objects are removed before
moving the assembled unit. The unit must be team lifted, not dragged or pushed. Failure to do
so could cause instability, product collapse, and/or serious injury.
MODEL #LWSMSS
Français p. 7
Español p. 13
AR19043

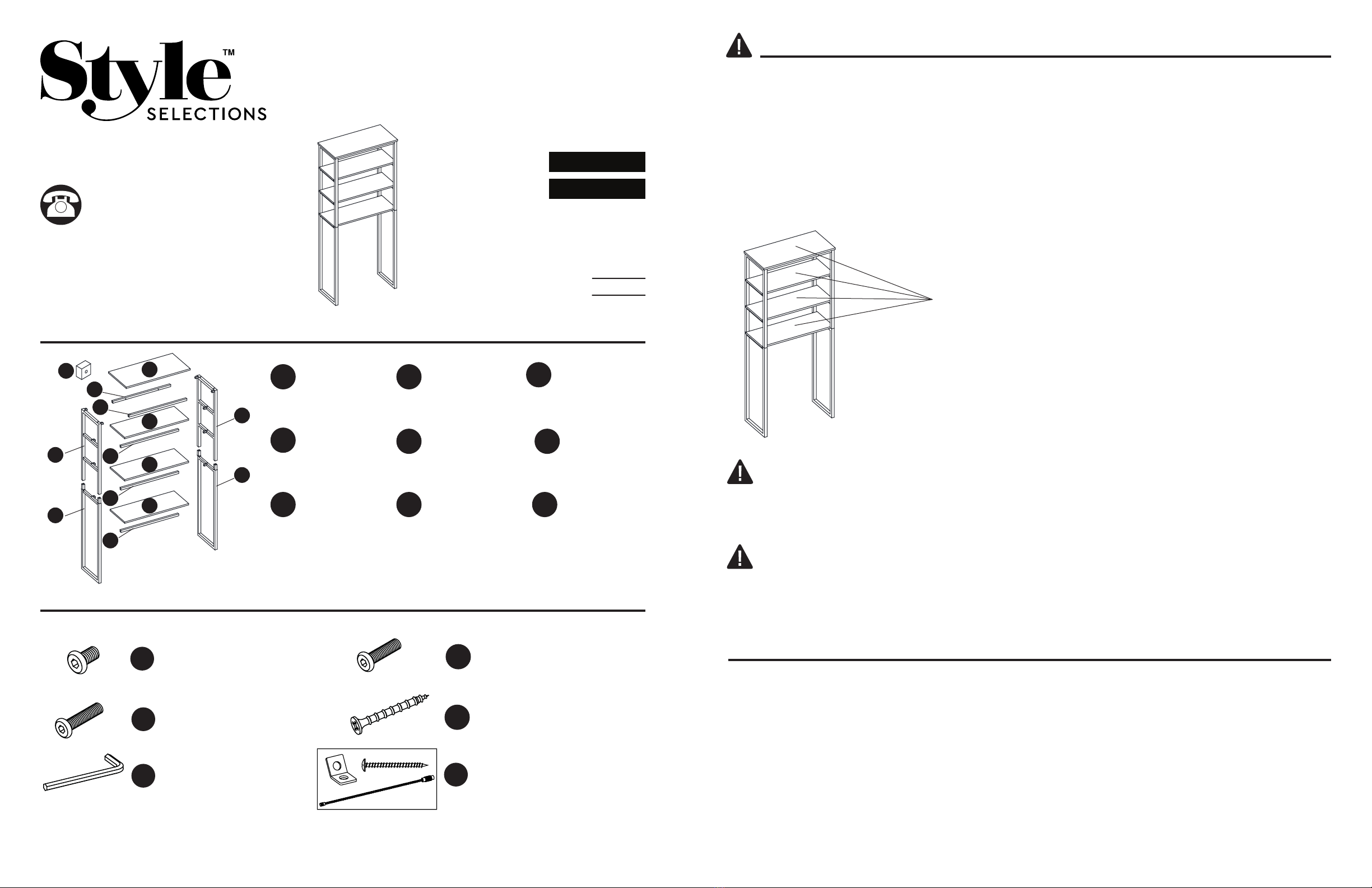

PACKAGE CONTENTS
STYLE SELECTIONS is a trademark or registered
trademark of LF, LLC. All rights reserved.

v
v
v
v
3
ASSEMBLY INSTRUCTIONS
v
1
Step 1:
Attach left upper side frame (A) and right upper side frame
(C) to left lower side frame (B) and right lower side frame (D)
respectively, using 1/4” x 13 mm bolts (AA). Tighten with hex
wrench (EE).
A
A
B
E
G
A
H
C
F
A
B
D
C
F
C
D
CD
B
2
Step 2:
Attach front top and middle stretchers (E) and back top
stretcher (F) between side frames (A, B, C and D) using
1/4” x 13 mm bolts (AA). Tighten with hex wrench (EE).
3
Step 3:
Attach top panel (G) to left upper side frame (A) and
right upper side frame (C) using 1/4” x 35 mm bolts (CC).
Tighten with hex wrench (EE).
AA
AA
BB
DD
I
CC
ASSEMBLY INSTRUCTIONS
4
Step 4:
Attach shelves (H) to side frames (A, B, C and D) using
1/4” x 28 mm bolts (BB). Tighten with hex wrench (EE).
1
1. Adjust oor levelers to level the unit against the wall
where desired. Using back upper stretcher (F) as a
template, mark two mounting hole locations on the
wall. Drill two pilot holes into the wall where previously
marked. Make sure that the drilled holes can t for the
wall anchors (sold separately) properly. Press the an-
chors into the holes and gently tap with a hammer until
ush in the holes. If the mounting hole coincides with
a wooden stud, there is no need wall anchor. Align
back upper stretcher (F) and back crossers (I) over the
anchors and insert M5 x 65 mm screws (DD). Tighten
securely with Phillips screwdriver.
Hardware Used
1/4” x 13 mm Bolt
Hex wrench
Hex wrench
Hex wrench
Hex wrench
AA
EE
EE
EE
EE
Hardware Used
1/4” x 13 mm Bolt
AA
x 8
x 1
x 1
x 1
x 1
x 10
1/4” x 35 mm Bolt
CC x 4
Hardware Used
Hardware Used
BB
DD
x 6
x 2
1/4” x 28 mm Bolt
M5 x 65 mm Screw
Wall
Masonry/drywall anchor
not included
4
OPERATING INSTRUCTIONS
For stability, it is recommended you attach the unit to the wall. For instructions on how to attach the
unit directly to the mounting surface, refer to step 1. For instructions on how to attach the tipping
restraint hardware (FF), refer to step 2.
Threaded sockets face
the same direction
Hardware Used

5
CARE AND MAINTENANCE
LIMITED LIFETIME WARRANTY
This product (exclusive of shelves) is warranted to the original purchaser. If there is a failure in
this unit due to defects in materials or workmanship, the manufacturer will repair or replace this
item at our discretion without charge. Warranty is void if product has been assembled incorrectly,
misused, abused by overloading, altered in any way or damaged due to accident. This warranty is
not transferable and does not cover chipping, aking, scratches, rust, dents, or other damages to
the surfaces of this product. Responsibility of the manufacturer is limited to repair or replacement of
this product. The manufacturer is not responsible for consequential, incidental, or other damages or
losses resulting from product failure.
This warranty is in lieu of all other expressed warranties. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitation may not apply to you. This
warranty gives you specic legal rights and you may have other rights which vary from state to state.

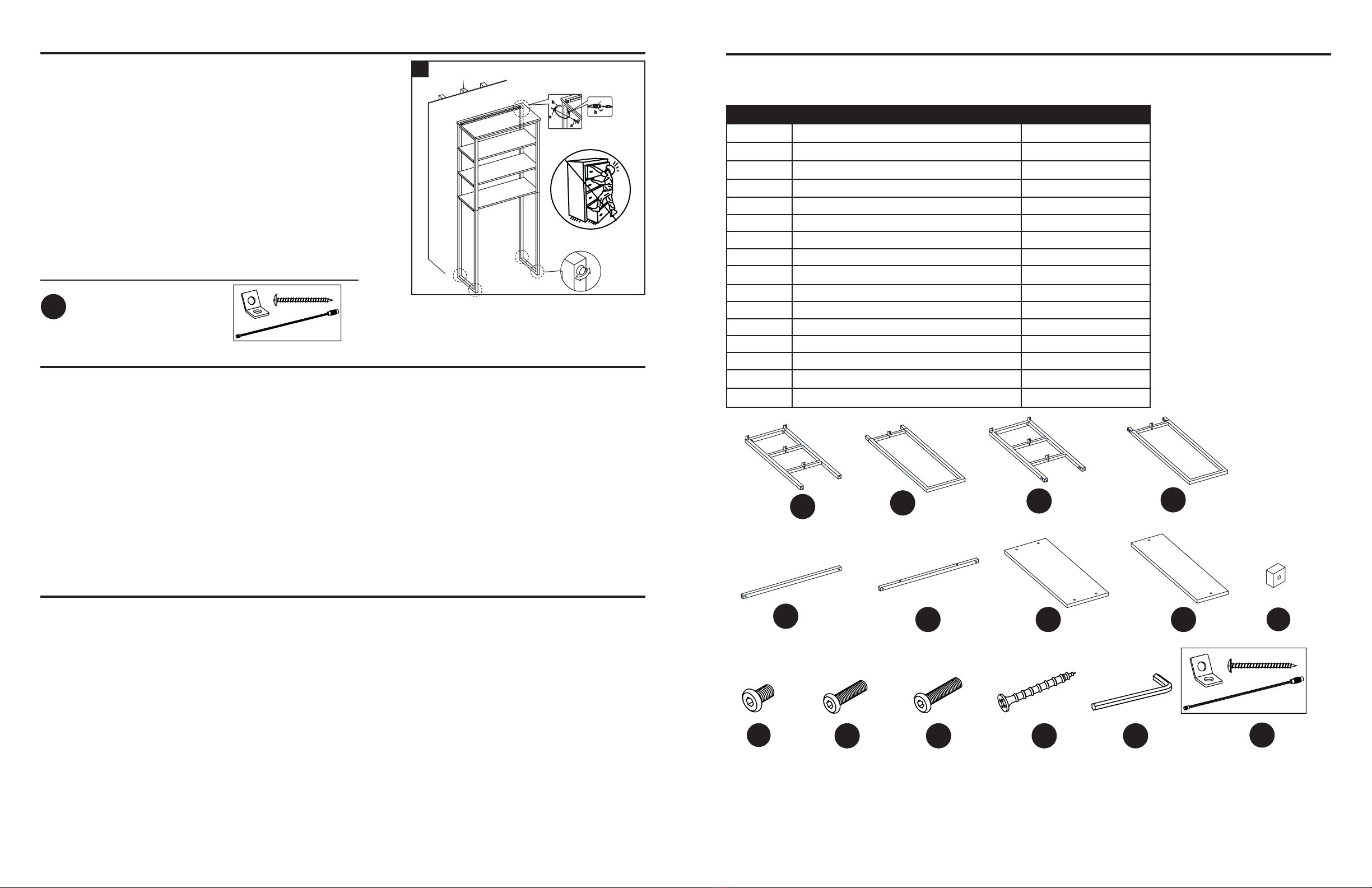

REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-877-888-8225, 8 a.m. - 8 p.m.,
EST, Monday - Sunday.
PART DESCRIPTION PART #
A Left upper side frame 00LWSMSS-A
B Left lower side frame 00LWSMSS-B
C Right upper side frame 00LWSMSS-C
D Right lower side frame 00LWSMSS-D
E Front top/middle stretcher 00LWSMSS-E
F Back top stretcher 00LWSMSS-F
G Top panel 00LWSMSS-G
H Shelf 00LWSMSS-H
I Back Crosser 00LWSMSS-I
AA 1/4” x 13 mm Bolt 00LWSMSS-AA
BB 1/4” x 28 mm Bolt 00LWSMSS-BB
CC 1/4” x 35 mm Bolt 00LWSMSS-CC
DD M5 x 65 mm Screw 00LWSMSS-DD
EE Hex wrench 00LWSMSS-EE
FF Tipping restraint hardware 00LWSMSS-FF
CH Complete Hardware 00LWSMSS-CH
AA
I
BB CC DD EE FF
ABC D
EF G H
6
Date: 2019-12-21
Rev. 0001-A
Printed in Vietnam

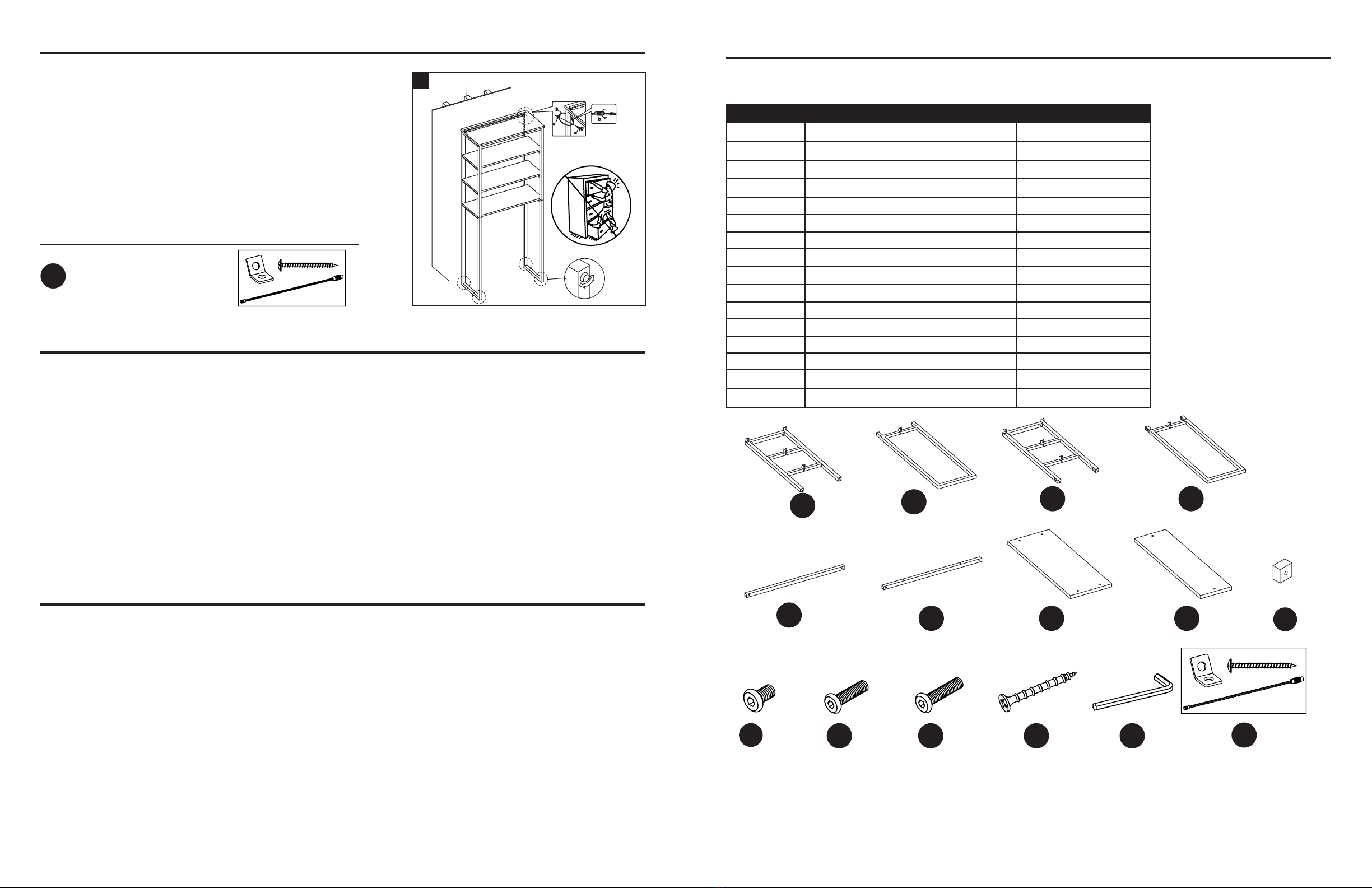

OPERATING INSTRUCTIONS
2
Wall
Tipping restraint hardware
FF x 1
2. Locate and mark wood studs where the unit is to be
installed. Drill a 1/8” pilot hole on the wooden stud
behind one upper side frame approximately 3” below
the height of unit top. Attach bracket (a) securely with
screw (c) into the pilot hole on the wall. Adjust oor
levelers to level the unit against the wall where desired
and put the male end of the steel cable (b) through
the bracket (a) and round the back post of upper side
frame. Securely connect both ends together by turning
the female connector clockwise.
• Periodically check to make certain all components are properly positioned, free from damage
and rmly connected.
• Use a soft, clean cloth that will not scratch the surface when dusting.
• Never use water to clean the furniture as it may cause damage to the nish.
• Wipe clean using a damp cloth and a mild cleaner. Wipe dry with a clean cloth.
• In the event that the furniture is stained or otherwise damaged during use, it is recommended
you call a professional to repair the furniture.
• Keep furniture away from direct sunlight as it may damage the nish.
• It is best to keep the furniture in a climate-controlled environment. Extreme temperature and
humidity changes can cause fading, warping, shrinking and splitting of wood.
Wooden stud
STYLE SELECTIONS is a trademark or registered
trademark of LF, LLC. All rights reserved.
Hardware Used

ARTICLE #1599710
Numéro de série
Date d’achat
Des questions?
Appelez notre service à la clientèle au
1-877-888-8225, de 8 h à 20 h, HNE,
du lundi au dimanche.
JOIGNEZ VOTRE REÇU ICI

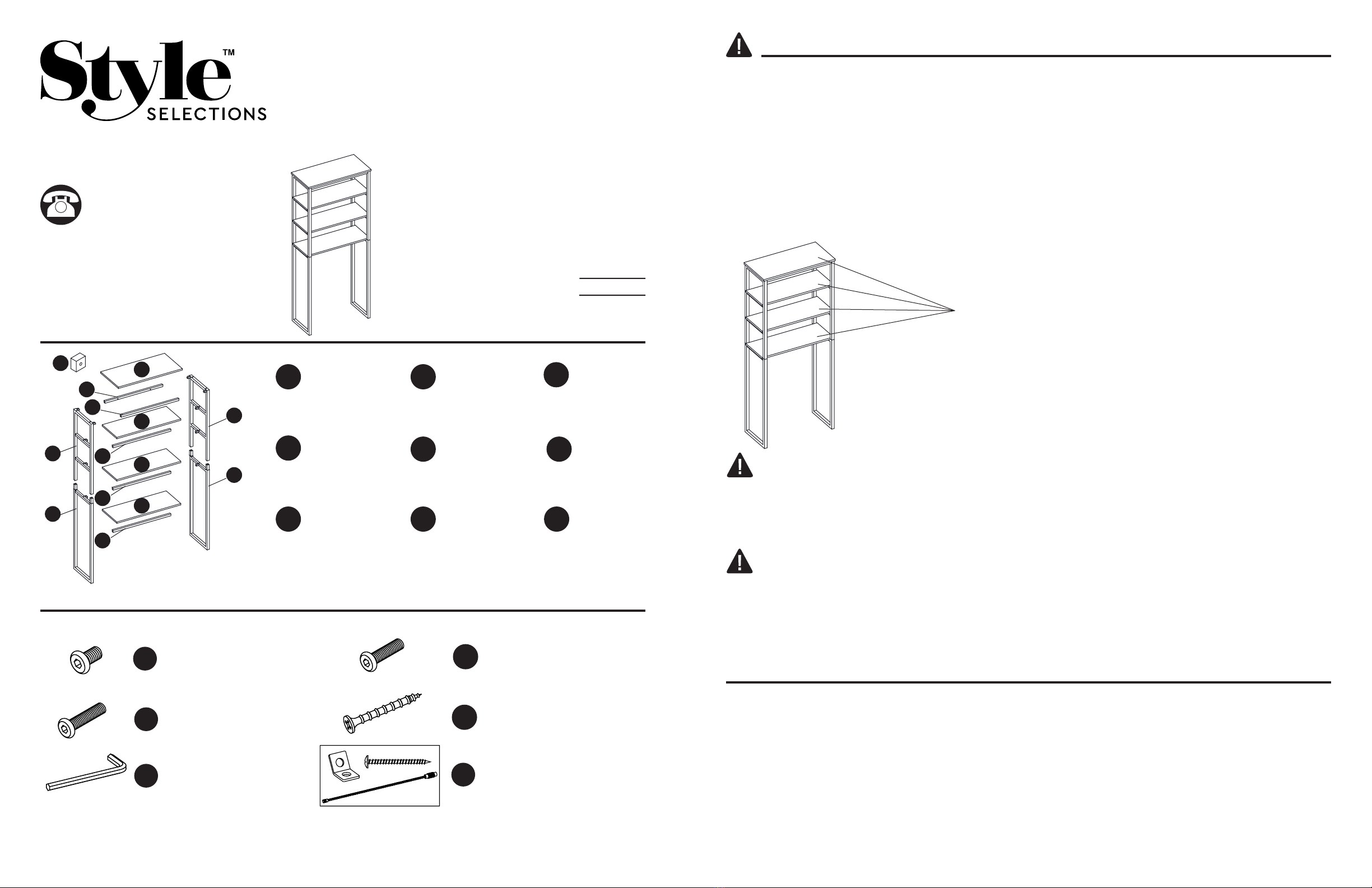

CONTENU DE L’EMBALLAGE
A
B
C
D
4 NIVEAUX TOUR DE
RANGEMENT POUR LE
DESSUS DE LA TOILETTE
x 1
Cadre latéral
supérieur gauche
A
7 8
E
E
E
E
F
IG
H
H
H
x 1
Cadre latéral
inférieur gauche
Bx 1
Cadre latéral
supérieur droit
C
x 1
Cadre latéral
inférieur droit
Dx 4
Civière avant supérieur/
intermédiaire
Ex 1
Civière arrière
supérieure
F
x 1 x 3 x 2
Panneau supérieur Tablette Traverse arrière
G H I
CONTENUS MATÉRIEL
Remarque : Le quincaillerieindiqué n’est pas en taille réelle.
x 18
AA Boulon 1/4” x 13 mm BB x 6 Boulon 1/4” x 28 mm
x 4
CC Boulon 1/4” x 35 mm DD x 2 Vis M5 x 65 mm
x 1
EE x 1
FF
Clé hexagonale Quincaillerie de retenue
de basculement
CONSIGNES DE SÉCURITÉ
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter d’assembler,
d’utiliser ou d’installer l’article.
1. Ne laissez pas les enfants grimper ou jouer sur l’article ni autour de celui-ci.
2. Utilisez cet article uniquement pour l’usage auquel il est destiné. N’utilisez pas les tablettes
comme s’il s’agissait d’une échelle.
3. Assemblez l’article sur une surface solide, plane et protectrice, pour éviter de l’endommager.
4. Deux personnes ou plus doivent travailler de concert pour installer de cet article au mur.
5. Assurez-vous que tous les boulons et les vis sont bien serrés avant d’utiliser l’article.
6. Véri ez les boulons et les vis régulièrement et serrez-les au besoin.
CHARGE MAXIMALE : 9,07 KG
(20 LB) PAR TABLETTE
(RÉPARTIS UNIFORMÉMENT)
PRÉPARATION
AVERTISSEMENT
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le
contenu de l’emballage avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des pièces
manquantes ou endommagées, ne tentez pas d’assembler l’article.
Temps d’assemblage approximatif: 30 minutes
Outils nécessaires pour l’assemblage (non inclus) : tournevis cruciforme, maillet en caoutchouc,
chercheur de goujon, crayon, ruban à mesurer, perceuse électrique et mèches.
CET ARTICLE NE PEUT SUPPORTER QUE LA CHARGE MAXIMALE INDIQUÉE.
L’UTILISATION DE CET ARTICLE AVEC DES PRODUITS DONT LE POIDS DÉPASSE LA
CHARGE MAXIMALE INDIQUÉE PEUT ENTRAÎNER DE L’INSTABILITÉ ET CAUSER DES
BLESSURES. RÉPARTISSEZ LA CHARGE DE FAÇON UNIFORME.
AVERTISSEMENT
Le basculement du meuble peut entraîner la mort de jeunes enfants. Rangez les objets lourds sur les
tablettes du bas. Vous devez utiliser les chevilles d’ancrage pour  xer le meuble au mur.
Assurez-vous qu’il n’y a aucun objet sur le meuble assemblé avant de le déplacer. Le meuble doit
être soulevé par plusieurs personnes. Il ne doit pas être tiré ni poussé. Le non-respect de cette
consigne peut rendre le produit instable, causer son a󰀨aissement et entraîner des blessures graves.
MODÈLE #LWSMSS
AR19043
STYLE SELECTIONS est une marque
commerciale ou une marque déposée de
LF, LLC, tous droits réservés.

v
v
9
INSTRUCTIONS POUR L’ASSEMBLAGE
1
Étape 1:
Fixez le cadre latéral supérieur gauche (A) et le cadre latéral
supérieur droit (C) au cadre latéral inférieur gauche (B) et au
cadre latéral inférieur droit (D), à l’aide de boulons 1/4” x 13
mm (AA). Serrer avec une clé hexagonale (EE).
A
A
B
E
G
A
H
C
A
B
D
C
F
C
D
CD
B
2
Étape 2:
Fixez les civières avant supérieure et intermédiaire (E) et la
civière supérieure arrière (F) entre les cadres latéraux (A,
B, C et D) à l’aide de boulons de 1/4” x 13 mm (AA). Serrer
avec une clé hexagonale (EE).
3
Étape 3:
Fixez le panneau supérieur (G) au cadre latéral supérieur
gauche (A) et au cadre latéral supérieur droit (C) à l’aide de
boulons 1/4” x 35 mm (CC). Serrer avec une clé hexagonale
(EE).
AA
AA
BB
CC
INSTRUCTIONS POUR L’ASSEMBLAGE
4
Étape 4:
Fixez les tablettes (H) aux cadres latéraux (A, B, C et D)
à l'aide de boulons de 1/4" x 28 mm (BB). Serrer avec
une clé hexagonale (EE).
1
1. Ajutez les patins pour mettre le meuble de niveau
contre le mur à l’endroit désiré. En utilisant la civière
supérieure arrière (F) comme gabarit, marquez deux
emplacements de trous de montage sur le mur.
Percez deux trous pilotes dans le mur à l’endroit
marqué précédemment. Assurez-vous que les trous
percés peuvent s’adapter correctement aux ancrages
muraux (vendus séparément). Enfoncez les ancres
dans les trous et tapez doucement avec un marteau
jusqu’à ce qu’elles a󰀪eurent dans les trous. Si le trou
de montage coïncide avec un montant en bois, il n’est
pas nécessaire d’utiliser une cheville murale. Aligner la
civière supérieure arrière (F) et les traverses arrière (I)
sur les ancrages et insérer les vis M5 x 65 mm (DD).
Serrer fermement avec un tournevis cruciforme.
Quincaillerie utilisée
Boulon 1/4” x 13 mm
Clé hexagonale
Clé hexagonale
Clé hexagonale
Clé hexagonale
AA
EE
EE
EE
EE
Quincaillerie utilisée
Boulon 1/4” x 13 mm
AA
x 8
x 1
x 1
x 1
x 1
x 10
Boulon 1/4” x 35 mm
CC x 4
Quincaillerie utilisée
Quincaillerie utilisée
BB
DD
x 6
x 2
Boulon 1/4” x 28 mm
Vis M5 x 65 mm
Mur
Ancrage pour maçonnerie/
cloison sèche non inclus
10
MODE D’EMPLOI
Pour plus de stabilité, il est recommandé de xer l’appareil au mur. Pour des instructions sur la façon
de xer l’unité directement à la surface de montage, reportez-vous à l’étape 1. Pour des instructions
sur la façon de xer le dispositif de retenue anti-basculement (FF), se reporter à l’étape 2.
Les douilles letées sont orientées
dans le même sens
Quincaillerie utilisée
F
DD
I

11
SOIN ET ENTRETIEN
GARANTIE À VIE LIMITÉE
La présente garantie n’est o󰀨erte qu’à l’acheteur initial (et ne s’applique pas aux tablettes). Si cet
article présente des défauts de matériaux ou de fabrication, le fabricant choisira, à sa seule discrétion,
de réparer ou de remplacer l’article sans frais. La garantie sera annulée si l’article a été assemblé
incorrectement, a été utilisé de manière inappropriée ou abusive en le surchargeant ou en l’altérant
d’une quelconque façon, ou a subi des dommages causés par un accident. La présente garantie est
non transférable et ne couvre pas les ébréchures, l’écaillement, les égratignures, la rouille, les bosses
et tout autre dommage à la surface de cet article. La responsabilité du fabricant se limite à la réparation
et au remplacement de cet article. Le fabricant n’est pas responsable des dommages accessoires,
consécutifs ou autres ni de toute perte causée par une défectuosité de l’article.
La présente garantie prévaut sur toute autre garantie explicite. Certains États ou certaines provinces
ne permettent pas l’exclusion ou la limitation des dommages accessoires ou consécutifs, de sorte
que la limitation ci-dessus peut ne pas s’appliquer à vous. Cette garantie vous confère des droits précis.
Il est possible que vous disposiez d’autres droits, qui varient d’un État ou d’une province à l’autre.
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au 1-877-888-8225,
de 8 h à 20 h (HNE), du lundi au dimanche.
PIÈCE DESCRIPTION NoDE PIÈCE
A Cadre latéral supérieur gauche 00LWSMSS-A
B Cadre latéral inférieur gauche 00LWSMSS-B
CCadre latéral supérieur droit 00LWSMSS-C
D Cadre latéral inférieur droit 00LWSMSS-D
E Civière supérieur/intermédiaire avant 00LWSMSS-E
F Civière arrière supérieure 00LWSMSS-F
G Panneau supérieur 00LWSMSS-G
H Tablette 00LWSMSS-H
I Traverse arrière 00LWSMSS-I
AA Boulon 1/4” x 13 mm 00LWSMSS-AA
BB Boulon 1/4” x 28 mm 00LWSMSS-BB
CC Boulon 1/4” x 35 mm 00LWSMSS-CC
DD Vis M5 x 65 mm 00LWSMSS-DD
EE Clé hexagonale 00LWSMSS-EE
FF Quincaillerie de retenue de basculement 00LWSMSS-FF
CH Quincaillerie complète 00LWSMSS-CH
AA
I
BB CC DD EE FF
ABC D
EF G H
12
Date : 2019-12-21
Rév. 0001-A
Imprimé au Vietnam
MODE D’EMPLOI
v
2
Mur
Quincaillerie de retenue
de basculement
FF x 1
2. Localisez et marquez les montants de bois où l'appareil
doit être installé. Percez un trou pilote de 1/8" sur le
montant de bois derrière un cadre latéral supérieur,
à environ 3" sous la hauteur du dessus de l'appareil.
Fixez solidement le support (a) avec la vis (c) dans le
trou pilote sur le mur. Ajutez les patins pour mettre le
meuble de niveau contre le mur à l’endroit désiré et
faites passer l'extrémité mâle du câble d'acier (b) à
travers le support (a) et autour du montant arrière du
cadre latéral supérieur. Connecter solidement les deux
extrémités ensemble en tournant le connecteur femelle
dans le sens des aiguilles d'une montre.
• Véri ez périodiquement si les composants sont bien positionnés, en bon état et fermement montés.
• Utilisez un linge doux et propre qui n’égratignera pas la surface lorsque vous époussetterez le
meuble.
• N’utilisez jamais d’eau pour nettoyer le meuble puisque vous risqueriez d’endommager le  ni.
• Nettoyez le meuble à l’aide d’un linge humide et d’un nettoyant doux. Essuyez le meuble à l’aide
d’un linge propre.
• Isi le meuble est taché ou endommagé de quelque façon durant son utilisation, il est recommandé
d’appeler un professionnel pour le faire réparer.
• Conservez le meuble à l’abri du soleil pour éviter d’endommager le  ni.
• Il est préférable que le meuble soit gardé dans un endroit à température contrôlée. Les variations
d’humidité et de température importantes peuvent décolorer, déformer, contracter et même fendre
le bois.
Montant de bois
STYLE SELECTIONS est une marque
commerciale ou une marque déposée de
LF, LLC, tous droits réservés.
Quincaillerie utilisée

ARTÍCULO #1599710
Número de serie
Fecha de Compra
¿Preguntas?
Llamar a servicio al cliente al 1-877-888-8225,
8 a.m. - 8 p.m., EST, Lunes - Domingo.
ADJUNTAR EL RECIBO AQUI
CONTENIDOS DEL PAQUETE
A
B
C
D
TORRE DE REPISAS
PARA COLOCAR SOBRE EL
INODORO DE 4 NIVELES
x 1
Marco izquierdo superior
A
13 14
E
E
E
E
F
IG
H
H
H
x 1
Marco izquierdo inferior
Bx 1
Marco derecho superior
C
x 1
Marco derecho inferior
Dx 4
Soporte superior
frontal/medio
Ex 1
Soporte superior posterior
F
x 1 x 3 x 2
Panel superior Repisa Soporte posterior
G H I
CONTENIDO DE FERRETERÍA
Nota: No se muestra el tamaño real.
x 18
AA Perno de 1/4” x 13 mm BB x 6 Perno de 1/4” x 28 mm
x 4
CC Perno de 1/4” x 35 mm DD x 2 Perno de M5 x 65 mm
x 1
EE x 1
FF
Llave hexagonal Juego de restricción de
movimiento
INFORMACIÓN DE SEGURIDAD
Por favor lea y entienda esté manual completamente antes de intentar el ensamblaje,
operación, o instalación del producto.
1. No permita a los niños escalar o jugar en o alrededor de este producto.
2. Use esta solo unida para su propósito previsto. No usar las repisas como escalones.
3. Para evitar daños, ensamblar el producto en una supercie fuerte, nivelada y protegida.
4. Dos o más personas deben trabajar juntas para instalar la unidad a la pared.
5. Asegurar de que los pernos y tuercas estén apretados antes de usar la unidad.
6. Revisar que los pernos y tornillos estén apretados periódicamente y apretar como sea necesario.
PREPARACIÓN
ADVERTENCIA
Antes de empezar el ensamble del producto, asegurar de que estén presentes todas las partes.
Compara las partes con la lista de contenido del paquete y la lista de ferretería. Si alguna parte
esta pérdida o dañada, no intente ensamblar el producto.
Tiempo de ensamble estimado: 30 minutos
Herramientas requeridas para el ensamble (no incluidas): Desarmador estrella, mazo de goma,
detector de barrotes, lápiz, cinta métrica, taladro y brocas.
ESTA UNIDAD DEBE UTILIZARSE CON LOS PESOS MÁXIMOS INDICADOS. SI SE EXCEDE
EL PESO MÁXIMO, PODRIA RESULTAR EN UNA INESTABILIDAD DE LA UNIDAD CAUSANDO
POSIBLES LESIONES. DISTRIBUIR EL PESO NIVELADAMENTE.
ADVERTENCI
Los niños pequeños pueden morir a causa de muebles volteados. Poner los objetos pesados en
las repisas inferiores. Usted debe usar las anclas para asegurar el mueble a la pared. Asegurar que
los objetos estén retirados antes de mover la unidad ensamblada. La unidad debe ser levantada en
equipo, no jalada o empujada. La falla a hacerlo así puede causar instabilidad, colapso del producto,
y/o lesiones serias.
MODELO #LWSMSS
AR19043
STYLE SELECTIONS es una marca o
marca registrada de LF, LLC. Todos los
derechos reservados.
CARGA MÁXIMA: 20 lb.
PARA CADA REPISA
(DISTRIBUIDA NIVELADAMENTE)

v
v
v
15
INSTRUCCIONES DE ENSAMBLAJE
v
1
Paso 1:
Fije el marco lateral superior izquierdo (A) y el marco lateral
superior derecho (C) al marco lateral inferior izquierdo (B) y
al marco lateral inferior derecho (D), utilizando pernos de 1/4
” x 13 mm (AA). Apriete con una llave hexagonal (EE).
A
A
B
E
G
A
H
C
A
B
D
C
F
C
D
CD
B
2
Paso 2:
Fije los soportes superior frontales y medio (E) y el soporte
superior posterior (F) entre los marcos laterales (A, B, C y
D) con pernos de 1/4 ” x 13 mm (AA). Apriete con una llave
hexagonal (EE).
3
Paso 3:
Fije el panel superior (G) al marco lateral superior izquierdo
(A) y al marco lateral superior derecho (C) con pernos de
1/4 ” x 35 mm (CC). Apriete con una llave hexagonal (EE).
AA
AA
BB
CC
INSTRUCCIONES DE ENSAMBLAJE
4
Paso 4:
Adjuntar las repisas (H) a los marcos laterales (A, B, C
y D) usando los pernos 1/4” x 28 mm (BB). Apretar con
la llave hexagonal (EE).
1
1. Ajustar los nivelaodres de piso para nivelar la unidad
contra la pared donde sea deseado. Utilizando soporte
posterior superior (F) como plantilla, marque dos
ubicaciones de oricios de montaje en la pared. Taladre
dos agujeros piloto en la pared donde se marcó pre-
viamente. Asegúrese de que los oricios perforados
puedan ajustarse correctamente a los anclajes de
pared (se venden por separado). Presione los anclajes
en los agujeros y golpee suavemente con un martillo
hasta que quede al ras en los agujeros. Si el oricio
de montaje coincide con un perno de madera, no hay
necesidad de anclaje de pared. Alinee el soporte supe-
rior posterior (F) y los soportes posteriores (I) sobre los
anclajes e inserte tornillos M5 x 65 mm (DD). Apriete
bien con un destornillador estrella.
Ferretería usada
Perno de 1/4” x 13 mm
Llave hexagonal
Llave hexagonal
Llave hexagonal
Llave hexagonal
AA
EE
EE
EE
EE
Ferretería usada
Perno de 1/4” x 13 mm
AA
x 8
x 1
x 1
x 1
x 1
x 10
Perno de 1/4” x 35 mm
CC x 4
Ferretería usada
Ferretería usada
BB
DD
x 6
x 2
Perno de 1/4” x 28 mm
Perno de M5 x 65 mm
Pared
Ancla para piedra/tabla
roca no incluido
16
INSTRUCCIONES DE OPERACIÓN
Para mayor estabilidad, se recomienda conectar la unidad a la pared. Para obtener instrucciones
sobre cómo adjuntar el unidad directamente a la supercie de montaje, consulte el paso 1. Para
obtener instrucciones sobre cómo colocar el juego de restricción de movimiento (FF), consulte el
paso 2.
Los enchufes roscados miran
en la misma dirección
Ferretería usada
F
DD
I

17
MANTENIMIENTO Y CUIDADOS
GARANTÍA LIMITADA DE POR VIDA
La garantía de este producto (exclusiva de las repisas) es válida para el comprador original. Si esta
unidad presenta alguna falla debido a defectos en los materiales o la mano de obra, el fabricante
reemplazará o reparará este artículo sin cargos y a su discreción. La garantía se anula si el
producto no se ensambló correctamente y debido al mal uso, abuso por sobrecarga, modi cación
de cualquier tipo o daños producidos por un accidente. Esta garantía no es transferible y no cubre
el desportillado, desprendimiento, rayones, oxidación, abolladuras u otros daños en la super cie
de este producto. La responsabilidad del fabricante se limita a la reparación o el reemplazo de este
producto. El fabricante no se hará responsable por daños accidentales o resultantes u otros daños o
pérdidas causadas por fallas del producto.
Esta garantía reemplaza a todas las demás garantías explícitas. Algunos estados no permiten
la exclusión o limitación de los daños accidentales o resultantes, de modo que las limitaciones
anteriores pueden no aplicarse en su caso. Esta garantía le otorga derechos legales especí cos, y
podría tener otros derechos, que varían según el estado.
LISTA DE PARTES DE REPUESTO
Para reemplazar partes, llame a nuestro departamento de servicio al cliente al 1-877-888-8225,
8 a.m. - 8 p.m., Hora estándar del Este, Lunes - Domingo
PARTE DESCRIPCION # DE PARTE
A Marco lateral izquierdo superior 00LWSMSS-A
B Marco inferior izquierdo 00LWSMSS-B
C Marco superior derecho 00LWSMSS-C
D Marco derecho inferior 00LWSMSS-D
E Soporte superior frontal/medio 00LWSMSS-E
F Soporte superior posterior 00LWSMSS-F
G Panel superior 00LWSMSS-G
H Repisa 00LWSMSS-H
I Soporte posterior 00LWSMSS-I
AA 1/4” x 13 mm Perno 00LWSMSS-AA
BB 1/4” x 28 mm Perno 00LWSMSS-BB
CC 1/4” x 35 mm Perno 00LWSMSS-CC
DD M5 x 65 mm Perno 00LWSMSS-DD
EE Llave hexagonal 00LWSMSS-EE
FF Juego de restricción de movimiento 00LWSMSS-FF
CH Material ferretería completo 00LWSMSS-CH
AA
I
BB CC DD EE FF
ABCD
EF G H
18
Fecha: 2019-12-21
Rev. 0001-A
Impreso en Vietnam
INSTRUCCIONES DE OPERACION
2
Pared
Juego de restricción de
movimiento
FF x 1
2. Ubique y marque los barrotes de madera donde se
colocará la unidad instalada. Taladre un oricio piloto
de 1/8 “en el barrote de madera detrás de un marco
lateral superior aproximadamente 3” por debajo de
la altura de la parte superior de la unidad. Fije el
soporte (a) de forma segura con el tornillo (c) en el
oricio piloto en la pared. Ajustar los nivelaodres de
piso para nivelar la unidad contra la pared donde sea
deseado y coloque el extremo macho del cable de
acero (b) a través del soporte (a) y redondee el poste
posterior del marco lateral superior. Conecte con
seguridad ambos extremos juntos girando el conector
hembra en el sentido de las agujas del reloj.
• Checar periódicamente para asegurar de que todos los componentes están posicionados, libres
de daños, y conectados.
• Use una toalla suave y limpia que no rayara la supercie al limpiar el polvo.
• Nunca use agua para limpiar la unidad, ya que le puede dañar el acabado.
• Limpiar usando una tela húmeda y un limpiador ligero. Secar con una toalla limpia.
• En caso de que su unidad sea manchada durante el uso le recomendamos hablar a un profesional
para que le ayude.
• Es recomendable mantener la unidad lejos del sol directo ya que puede dañar el acabado.
• Es mejor mantener la unidad en un área de clima controlado. Temperatura extrema y cambios
de humedad pueden causar cambios como partes pandas, molduras que se contraigan o que la
madera se raje.
Montante de madera
STYLE SELECTIONS es una marca o marca registrada
de LF, LLC. Todos los derechos reservados.
Ferretería usada
