Subaru J601SCA000 User manual

PART NUMBER: J601SCA000
DESCRIPTION: BATTERY WARMER KIT
Installation
Instructions

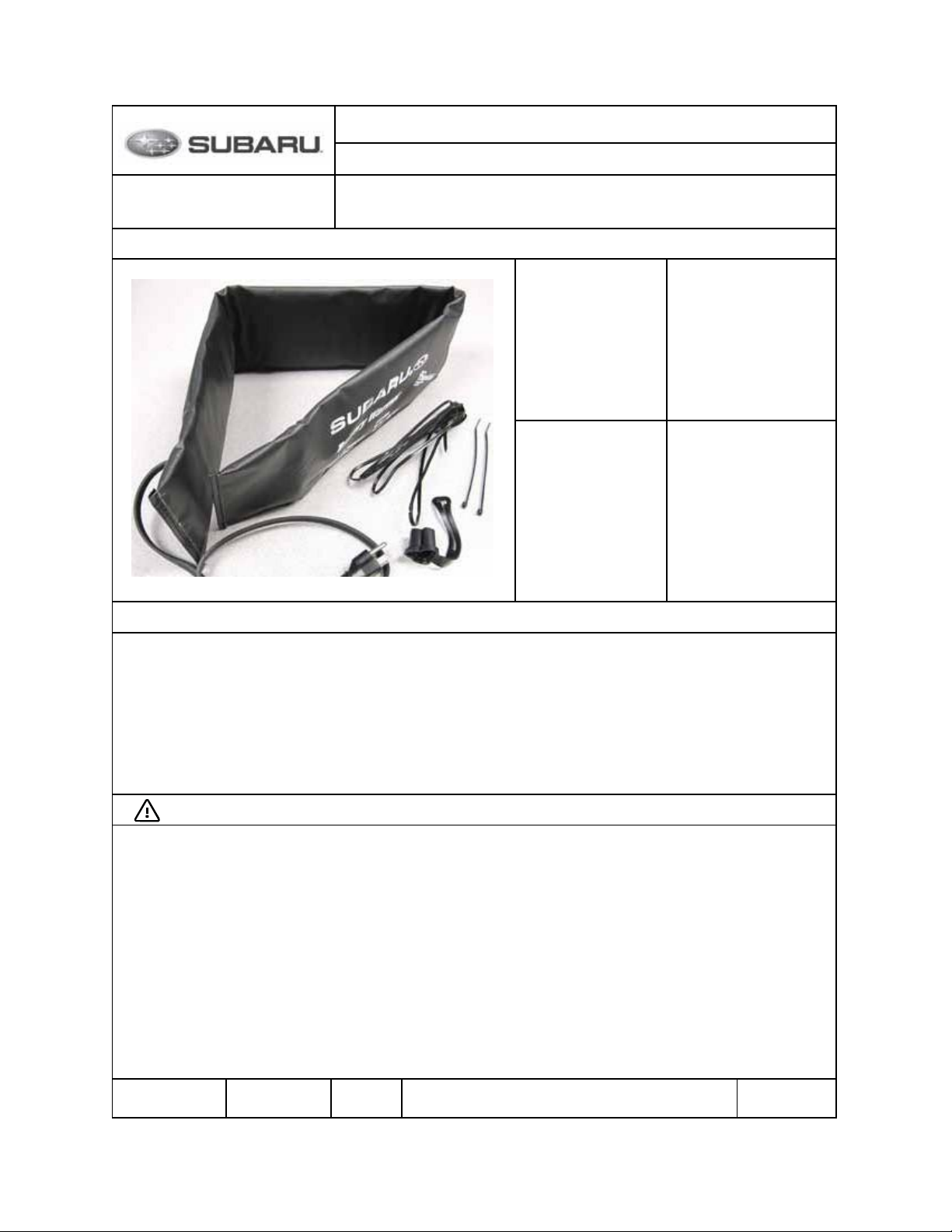

KIT CONTENTS:
TOOLS / MATERIALS REQUIRED:
A B
C D
Battery
Warmer
Wire Ties 2x
Plastic
Tie Straps 2x
Plug Protector
• 1/4” drive ratchet
• 12mm socket (deep)
• 10mm wrench
SUBARU OF AMERICA PAGE
1 OF 4
DATE
01/26/12
703698 Rev A 01/26/12
WARNING:
• SHOCK HAZARD: Disconnect power before
adjusting or installing battery warmer.
• Do not immerse battery warmer in water.

SUBARU OF AMERICA PAGE
2 OF 4
DATE
01/26/12
1Loosen or remove battery
hold down bolts.
2Remove negative battery
terminal rst, then the
positive terminal. Remove
battery from the vehicle.
3
7
Route battery warmer harness
around the positive battery
cables toward the passenger
side shock tower.
C
703698 Rev A 01/26/12
4
Remove the plastic battery
cover (if equipped) prior to
installing the battery warmer.
Do not re-use the cover.
Remove dirt and debris from
the sides of the battery. Then
wipe clean and dry.

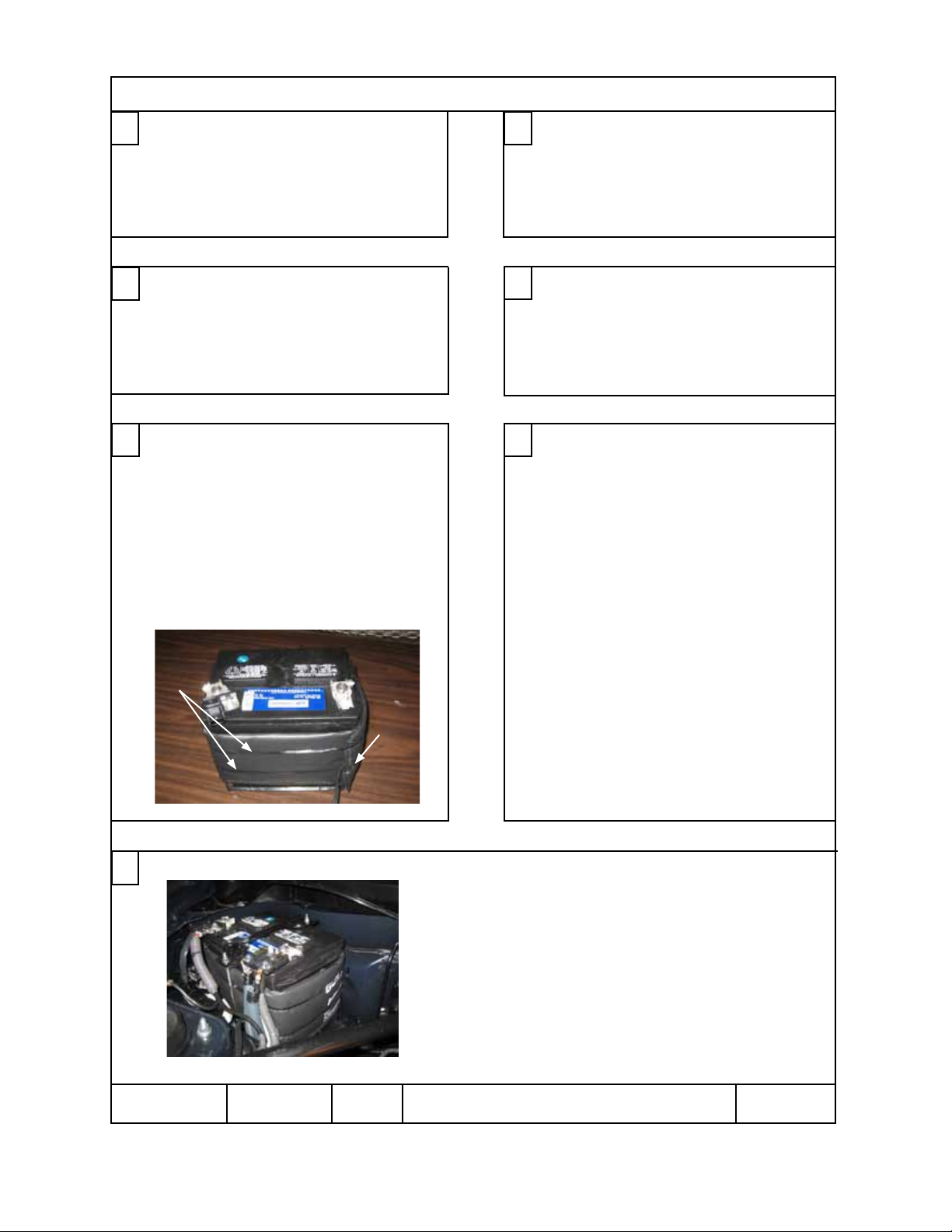

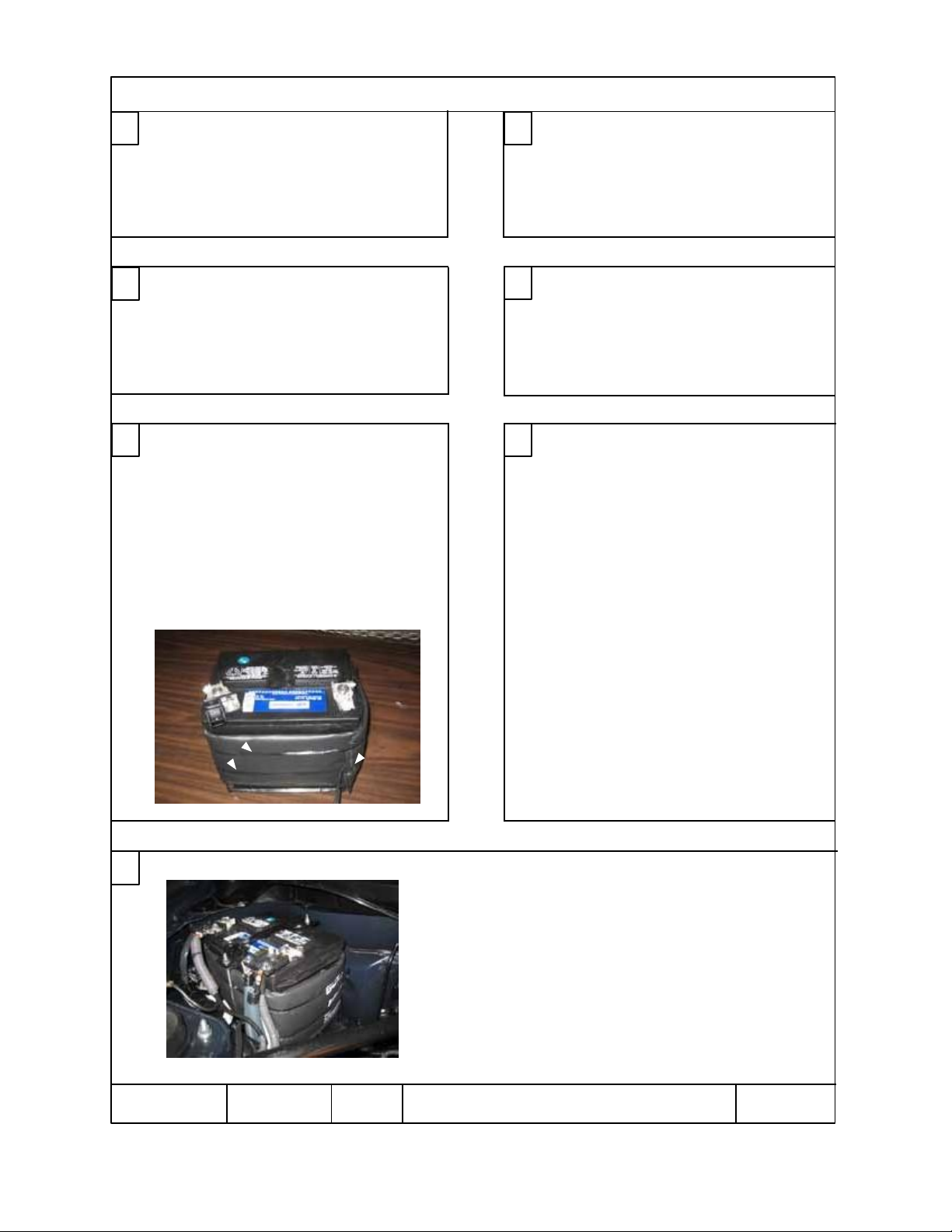

5Wrap the warmer snugly around
the battery with the printed
side facing outwards. Use the
wire ties provided to secure the
warmer to the battery as shown.
Ensure that the harness exits
below the positive terminal as
shown.
6Place the battery back in
the vehicle. Tighten battery
hold down bolts taking care
not to pinch the warmer
with the hold down clamps.
Reconnect the positive
terminal rst followed by the
negative terminal.
INSTALLATION:
Wire
Ties
Harness

SUBARU OF AMERICA PAGE
3 OF 4
DATE
01/26/12
703698 Rev A 01/26/12
C
8
Attach the battery warmer
harness to the positive battery
cable next to the shock tower
using a tie strap provided.
9
Route the battery warmer harness
forward above the chassis
member next to the main fuse
box. Attach the battery warmer
harness to the main fuse box
harness using tie strap provided.
C
10
Route the battery warmer
harness forward along the
passenger’s side chassis
member. At the forward end
of the chassis member route
the battery warmer harness
downward along the inner
surface of the chassis member
and around the passenger side
of the radiator.
11
Route the battery warmer
harness to the passenger
side of the lower air intake
opening. Using the male plug
protector, attach the male
plug to the grill work.

SUBARU OF AMERICA PAGE
4 OF 4
DATE
01/26/12
1
Always use a properly
grounded 3-wire extension
cord and GFCI 120 volt
outlet.
2
The 80 watt battery
warmer is capable of
increasing the battery
temperature by 50° F in
6 hours.
C
703698 Rev A 01/26/12
BATTERY WARMER USE:
BATTERY WARMER MAINTENANCE:
3
Excessive temperatures
can reduce the life
expectancy of the battery.
Do not operate the battery
warmer when ambient
temperatures exceed 40° F.
1
Inspect power cord and
male plug periodically for
damage and corrosion.
2
It is safe to leave the battery
warmer installed year-round
as long as the battery warmer
is not operated at ambient
temperatures above 40° F.
In addition, the Thinsulate™
material will effectively
insulate the battery from high
engine temperatures during
the summer months.

703698 Rev A 01/26/12
