Summit SUM-917072 User manual

SUM-917072/SUM-917073 07/28/14
SUM-917072
Maximum Capacity ......................................2 TON
Minimum Height ...............................................3.5"
Maximum Height ............................................19.3"
Chassis Length...............................................26.5"
Overall Width .....................................................13"
Handle Length ...................................................50"
Saddle Diameter...............................................4.6"
Shipping Weight ...................................... 52.9 Lbs.
SUM-917073
Maximum Capacity ......................................3 TON
Minimum Height ...............................................3.8"
Maximum Height ............................................19.3"
Chassis Length...............................................26.4"
Overall Width .....................................................13"
Handle Length ................................................47.6"
Saddle Diameter...............................................4.5"
Shipping Weight ...................................... 58.4 Lbs.
SPECIFICATIONS
CONTENTS:
Page 1. Specifications
2. Warning Information
3. Setup and Operating Instructions
4. Preventive Maintenance and Troubleshooting
5. Warranty Information
6. Hydraulic Maintenance Guide
7. Exploded View Drawing and Replacement Parts for SUM-917072
8. Exploded View Drawing and Replacement Parts for SUM-917073
OWNER'S MANUAL
© Copyright 2014
SUM-917072
SUM-917073
MODEL SUM-917072 / SUM-917073
CAPACITY: 2 AND 3 TON
ALUMINUM SERVICE JACK

SUM-917072/SUM-917073 2 07/28/14
WARNING INFORMATION
This is the safety alert symbol. It is used to alert you
to potential personal injury hazards. Obey all safety
messages that follow this symbol to avoid possible
injury or death.
IMPORTANT: READ THESE INSTRUCTIONS BEFORE OPERATING
BEFORE USING THIS DEVICE, READ THIS MANUAL COMPLETELY AND THOROUGHLY, UNDERSTAND ITS OPERATING
PROCEDURES, SAFETY WARNINGS AND MAINTENANCE REQUIREMENTS.
It is the responsibility of the owner to make sure all personnel read this manual prior to using the device. It is also the responsibility
of the device owner to keep this manual intact and in a convenient location for all to see and read. If the manual or product labels are
lost or not legible, contact Summit for replacements. If the operator is not fluent in English, the product and safety instructions shall be
read to and discussed with the operator in the operator's native language by the purchaser/owner or his designee, making sure that
the operator comprehends its contents.
THE NATURE OF HAZARDOUS SITUATIONS
The use of portable automotive lifting devices is subject to certain hazards that cannot be prevented by mechanical means, but only
by the exercise of intelligence, care, and common sense. It is therefore essential to have owners and personnel involved in the use and
operation of the equipment who are careful, competent, trained, and qualified in the safe operation of the equipment and its proper
use. Examples of hazards are dropping, tipping or slipping of loads caused primarily by improperly securing loads, overloading,
off-centered loads, use on other than hard level surfaces, and using equipment for a purpose for which it was not designed.
METHODS TO AVOID HAZARDOUS SITUATIONS
• Read,study,understandandfollowallinstructionsbeforeoperatingthisdevice.
• Inspectthejackbeforeeachuse.Donotusejackifdamaged,altered,modied,inpoorcondition,leakinghydraulicuid,or
unstable due to loose or missing components. Make corrections before using.
• Liftonlyonareasofthevehicleasspeciedbythevehiclemanufacturer.
• UserandbystandersmustweareyeprotectionthatmeetsANSIZ87.1andOSHAstandards.
• Donotusejackbeyonditsratedcapacity.DonotshockLoad.
• This is a lifting device only. Immediately after lifting, support the vehicle with jack stands capable of sustaining
the load before working on the vehicle.
• Useonlyonahardlevelsurfacefreefromobstructionssothejackisfreetorepositionitselfduringliftingandlowering
operations.
• Centerloadonsaddle.Besuresetupisstablebeforeworkingonvehicle.
• Donotmoveordollythevehiclewhileonthejack.
• Donotuseanymaterialsthatmayserveasrisers,spacersorextendersbetweenthestockliftingsaddleandtheload.
• Donotuseanyadaptorsthatreplacethestockliftingsaddleunlessapprovedorsuppliedbythejackmanufacturer.
• Donotuse(ormodify)thisproductforanyotherpurposethanthatforwhichitwasdesignedwithoutconsultingthe
manufacturer's authorized representative.
• Alwayslowerthejackslowlyandcarefully.
• ThisproductmaycontainoneormorechemicalsknowntotheStateofCaliforniatocausecancerandbirthdefectsorother
reproductive harm. Wash hands thoroughly after handling.
• Failuretoheedthesewarningsmayresultinseriousorfatalpersonalinjuryand/orpropertydamage.
CONSEQUENCES OF NOT AVOIDING HAZARDOUS SITUATIONS
Failure to read this manual completely and thoroughly, failure to understand its OPERATING INSTRUCTIONS, SAFETY WARNINGS,
MAINTENANCEINSTRUCTIONSandcomplywiththem,andfailuretocomplywiththeMETHODSTOAVOIDHAZARDOUSSITUATIONS
could cause accidents resulting in serious or fatal personal injury and/or property damage.
WARNING: Indicates a hazardous situation
which, if not avoided, could result in death
or serious injury.
WARNING
WARNING
WARNING
WARNING

SUM-917072/SUM-917073 3 07/28/14
SETUP FOR 2 TON JACK (SUM-917072)

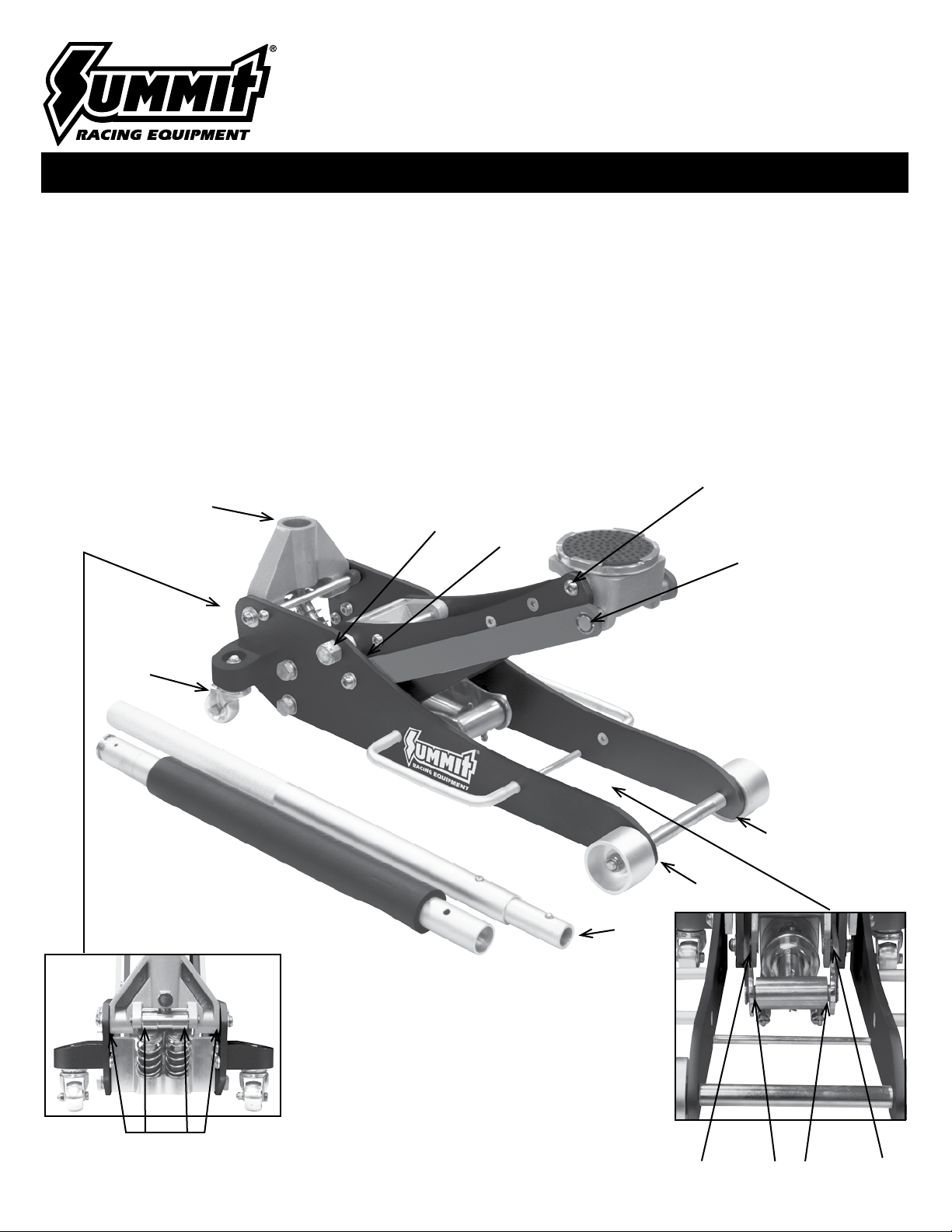

PLEASE REFER TO THE EXPLODED VIEW DRAWING IN THIS MANUAL IN ORDER TO IDENTIFY PARTS.
1. Depressthespringbuttonatthebottomofthe(#59)upperhandlehalfandinsertitinthe(#49)lowerhandlehalfuntilthespringbutton
engages the hole in the lower handle half.
2. Removethe(#50)handlesetscrewfromthe(#53)handleyoke.Installtheassembledhandleintothe(#53)handleyoke,makingsurethe
bottomofthehandleengagesthereleasevalveu-joint(#61).
3. Installthe(#50)handlesetscrewinthe(#53)handleyokeandtightenthescrewtosecurethehandleintheyoke.
4. Air may become trapped in the hydraulic system during shipping and handling. Trapped air will affect the pumping performance of the
jack. If this occurs, follow the air purging procedure below:
a) Removethereservoirllplug(#62).
b) Withthesaddle(#34)initsdownposition,lookinsidetheoilllscrewhole.Youshouldbeabletoseethetopofthepowerunit's
pressure cylinder. The recommended hydraulic fluid level should be no higher than the top of the cylinder. Correct the fluid level if it
is not at the proper height with the recommended hydraulic fluid mentioned in the PREVENTATIVE MAINTENANCE section below.
c) Pumpthejackagainstaloadthatisatleast500lbs.(225Kgs).Aftertheloadisraised,slightlyturnthepumphandleina
counter clockwise rotation so the load is very slowly lowered. While the saddle is lowering, quickly pump the handle 5 or
6 full incremental pump strokes. After pumping, lower the saddle to its full rest position.
d) Repeatsteps"a"through"d"untilalloftheairhasbeenpurgedfromthesystem.
SETUP FOR 3 TON JACK (SUM-917073)
PLEASE REFER TO THE EXPLODED VIEW DRAWING IN THIS MANUAL IN ORDER TO IDENTIFY PARTS.
IMPORTANT: In most cases the jack should work normally right out of the box but it is not unusual for air to get trapped in the jack’s hydraulic
system during shipping and handling. There are several symptoms of an air trapped hydraulic system which include only partial incremental
pump stroke, jack will not lift load, jack will not sustain load or pumping feels spongy under load. The following procedure will purge air from
the hydraulic system and only needs to be done if experiencing the above mentioned conditions.
1. The(#36)saddleshouldbeinitslowestposition.Removetheoilllerpluginthereservoirofthe(#50)hydraulicpowerunit.
2. Look inside the oil fill plug hole. You should be able to see the top of the power unit’s cylinder. The hydraulic fluid level should be no
higher than the top of the cylinder. Correct the fluid level if it is not at the proper height. CAUTION: In order to prevent seal damage and
jack failure, never use alcohol, hydraulic brake fluid, or transmission oil in the jack. Use hydraulic jack oil, a light turbine oil, Chevron
Hydraulic Oil AW ISO 32 or Unocal Unax AW 150.
3. Closethereleasevalvebyturningthe(#62)handleclockwiseuntilitstops.Pumpthejackagainstaloadofatleast500pounds
(225Kgs).Aftertheloadisraisedtomaximumheight,slightlyturnthe(#62)handleinacounterclockwisedirectionsotheloadis
very slowly lowered, while simultaneously and quickly pumping the handle 5 or 6 full incremental pump strokes. After pumping,
lower the lift arm to its full rest position.
4. Repeatsteps3)through4)untilalltheairhasbeenpurgedfromthesystem.Reinstallthecoverplate.
OPERATING INSTRUCTIONS
This is the safety alert symbol used for the OPERATING INSTRUCTIONS section of this manual to alert you to potential personal
injury hazards. Obey all instructions to avoid possible injury or death.
IMPORTANT: Before attempting to raise any vehicle, check vehicle service manual for recommended lifting surfaces.
OPERATION:
1. To raise load: Turn the handle in a clockwise direction until tight. Position the jack under the load. Proceed to pump the handle in order
to raise the lift arm to the load. As the saddle at the end of the lift arm gets closer to the load, reposition the jack so the saddle will
contact the load firmly and the load is centered on the saddle. Make sure the saddle is correctly positioned. Raise the load to the desired
work height. Place jack stands of appropriate capacity at the vehicle manufacturers's recommended support areas that provide stable
support for the raised vehicle. DO NOT CRAWL UNDER VEHICLE WHILE LIFTING VEHICLE OR PLACING OR REMOVING THE
JACK STANDS! Once jack stands are positioned, turn the handle VERY SLOWLY. Lower the load to rest on the jack stands. Inspect the
relationship between the jack stands and load to make sure the setup is stable and safe. If the setup is not stable or safe, follow the
preceding steps until corrected.
2. To lower load: Follow the procedures mentioned in "To raise load" section of the OPERATING INSTRUCTIONS in order to raise the load
off the jack stands. Once the load has cleared the jack stands, remove the jack stands from under the load and away from the work area.
Turn handle very slowly in a counterclockwise direction until the load is completely lowered to the ground. Once the jack's lifting saddle
hasclearedtheload,removethejackfromundertheload.CAUTION:Keephandsandfeetawayfromthehingemechanismofthejack.
DO NOT CRAWL UNDER VEHICLE WHILE LIFTING VEHICLE OR PLACING OR REMOVING THE JACK STANDS!
OWNER'S MANUAL
MODEL SUM-917072 / SUM-917073
CAPACITY: 2 AND 3 TON
ALUMINUM SERVICE JACK

SUM-917072/SUM-917073 4 07/28/14
OWNER'S MANUAL
PREVENTATIVE MAINTENANCE
This is the safety alert symbol used for the PREVENTATIVE MAINTENANCE section of this manual to alert you to potential personal
injury hazards. Obey all instructions to avoid possible injury or death.
1. Always store the jack in a well protected area where it will not be exposed to inclement weather, corrosive vapors, abrasive dust, or any
other harmful elements. The jack must be cleaned of water, snow, sand, grit, oil, grease or other foreign matter before using.
2. The jack must be lubricated periodically in order to prevent premature wearing of parts. A general purpose grease must be applied to
all zerk grease fittings, caster wheels, front axle, elevator arm, handle base pivot bolts, release mechanism and all other bearing surfaces.
Worn parts resulting from inadequate or no lubrication are not eligible for warranty consideration. See page 6 for lubrication instructions.
3. It should not be necessary to refill or top off the reservoir with hydraulic fluid unless there is an external leak. An external leak requires
immediate repair which must be performed in a dirt-free environment by an authorized service center.
IMPORTANT: In order to prevent seal damage and jack failure, never use alcohol, hydraulic brake fluid or transmission oil in the jack.
Use Chevron Hydraulic Oil AW ISO 32 or its equivalent Unocal Unax AW 150.
4. Every jack owner is responsible for keeping the jack labels clean and readable. Use a mild soap solution to wash external surfaces of the
jack but not any moving hydraulic components.
5. Inspect the jack before each use. Do not use the jack if any component is cracked, broken, bent, shows sign of damage or leaks
hydraulic fluid. Do not use the jack if it has loose or missing hardware or components, or is modified in any way. Take corrective
action before using the jack again.
6. Any hydraulic repairs within the warranty period must be performed by an authorized service center.
INSPECTION
Visual inspection should be made before each use of the jack, checking for leaking hydraulic fluid and damaged, loose or missing parts.
Each jack must be inspected by a manufacturer’s repair facility immediately if subjected to an abnormal load or shock. Any jack which
appears to be damaged in any way, is found to be badly worn, or operates abnormally MUST BE REMOVED FROM SERVICE until necessary
repairs are made by a manufacturer’s authorized repair facility. It is recommended that an annual inspection of the jack be made by a
manufacturer’s authorized repair facility and that any defective parts, decals or warning labels be replaced with manufacturer’s specified
parts. A list of authorized repair facilities is available from the manufacturer.
PROPER STORAGE
It is recommended that the jack be stored in a dry location with all wheels touching the ground on a relatively level surface.
TROUBLESHOOTING
Important: Service jacks are self-contained devices used for lifting, but not sustaining, a partial vehicular load. In accordance with ASME-
PALDLoadSustainingTest:“Aloadnotlessthantheratedcapacity…shallnotlowermorethan1/8"(3.18mm)intherstminute,noratotal
of.1875"(4.76mm)in10minutes.”LoweringwithinthisrangeisconsiderednormaloperationandisNOTawarrantabledefect.
OWNER/USER RESPONSIBILITY
The owner and/or user must have an understanding of the manufacturer’s operating instructions and warnings before using this jack.
Personnel involved in the use and operation of equipment shall be careful, competent, trained, and qualified in the safe operation of the
equipment and its proper use when servicing motor vehicles and their components. Warning information should be emphasized and
understood. If the operator is not fluent in English, the manufacturer’s instructions and warning shall be read to and discussed with the
operator in the operator’s native language by the purchaser/owner, making sure that the operator comprehends its contents. Owner and/or
user must study and maintain for future reference the manufacturers’ instructions. Owner and/or user is responsible for keeping all warning
labels and instruction manuals legible and intact. Replacement labels and literature are available from the manufacturer.
PROBLEM ACTION
1. Unit will not lift rated load. Purge air from hydraulic system by following procedure under SETUP.
2. Unit will not sustain rated load or feels “spongy” under rated load. Purge air from hydraulic system as above.
3. Unit will not lift to full height. Purge air from hydraulic system as above.
4. Handle tends to raise up while the unit is under rated load. Pump the handle rapidly several times to push oil past ball valves in
power unit.
5. Unit still does not operate. Contact Summit authorized hydraulic service center.
MODEL SUM-917072 / SUM-917073
CAPACITY: 2 AND 3 TON
ALUMINUM SERVICE JACK

SUM-917072/SUM-917073 5 07/28/14
MODEL SUM-917072 / SUM-917073
CAPACITY: 2 AND 3 TON
ALUMINUM SERVICE JACK
OWNER'S MANUAL
SUMMIT RACING WARRANTS TO ITS CUSTOMERS THAT THE COMPANY’S SUMMIT RACING BRANDED PRODUCTS
ARE FREE FROM DEFECTS IN WORKMANSHIP AND MATERIALS.
Summit Racing will repair or replace its Summit Racing branded products which fail to give satisfactory service due to defective workmanship or materials, based upon
the terms and conditions of the following described warranty plans attributed to that specific product.
This product carries a ONE-YEAR warranty. During this warranty period, Summit Racing will repair or replace at our option any part or unit which proves to be defective in
material or workmanship.
Other important warranty information
This warranty does not cover damage to equipment or tools arising from alteration, abuse, misuse, damage and does not cover any repairs or replacement made by
anyone other than Summit Racing or its authorized warranty service centers. The foregoing obligation is Summit Racing sole liability under this or any implied warranty
and under no circumstances shall we be liable for any incidental or consequential damages.
NOTE:
Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you.
Return equipment or parts to an authorized service center, transportation prepaid. Be certain to include your name and address, evidence of the purchase date, and
description of the suspected defect. If you have any questions about warranty service, please write to Summit Racing. This warranty gives you specific legal rights and
you may also have other rights which vary from state to state.
Repair kits and replacement parts are available for many of Summit Racing products regardless of whether or not the product is still covered by a warranty plan.
SHIPPING AND MAILING ADDRESS:
Summit Racing
1200 Southeast Avenue
Tallmadge, OH 44278
Technical Support: 1-330-630-0240
LIMITED WARRANTY

SUM-917072/SUM-917073 6 07/28/14
IMPORTANT: Service jacks are designed for lifting purposes only; always support raised load with jack stands.
REGULAR MAINTENANCE
• MONTHLY or as necessary (depending on usage)
1. Using a grease gun, add grease to grease fitting in the lift arm pivot shaft.
(Useamulti-purposeNLGItypegreaseonly.)
2. Lubricate all linkages and pivot points.
(Usewhitelithiumspraygreaseonly.)
3. Remove handle; lubricate handle receptacle and handle end.
(Usewhitelithiumspraygreaseonly.)
4. Lubricate both rear casters, bearing and both front wheels.
(Usewhitelithiumspraygreaseonly.)
5. Tighten all accessible hardware.
#3
#4
#4
#1
#2
#2
#3
#2
#4
#2
#2#2 #2
HYDRAULIC MAINTENANCE GUIDE
MODEL SUM-917072 / SUM-917073
CAPACITY: 2 AND 3 TON
ALUMINUM SERVICE JACK

SUM-917072/SUM-917073 7 07/28/14
OWNER'S MANUAL
PARTS LIST
AND DRAWING
REF NO. DESCRIPTION QTY
1Rear Caster (incl. #3) 2
2Rear Caster Bracket 2
3Locking Nut M12 4
4Washer M10 2
5Tooth Washer M10 8
6Bolt M10 x 25 8
7Washer M14 4
8Spring Washer M14 4
9 Bolt 4
10 Bolt M8 x 20 4
11 Tooth Washer M8 4
12 Locking Nut M18 2
13 Washer M8 2
14 Tooth Washer M6 2
15 Bolt M6 x 20 2
16 Handle 2
17 Washer (included with #18) 2
18 Front Wheel (includes 3, 17, 19) 2
19 Bushing (included with #18) 2
20 Side Plate 2
21 Bolt M8 x 25 4
22 Washer M19 4
23 Yoke axle 2
24 Lift Arm Left Side Plate 1
25 Bolt M10 x 16 4
26 Radius Linkage Axle Bolt 2
27 Bolt M8 x 22 8
28 Radius Linkage 2
29 Front Wheel Axle 1
30
Retaining Ring 16
2
31
Link Rod Spacer
2
32 Radius Linkage Axle 1
REF NO. DESCRIPTION QTY
33 Saddle Base 1
34 Saddle 1
35 Saddle Bolt 1
36 Rubber Saddle Pad (Summit) 1
37 Saddle Base Axle 1
38 Rod 1
39 Lift Arm Core 1
40 Axle, Lift Arm Mounting Plate 1
41 Lift Arm Mounting Plate 1
42 Linkage Pin 2
43 Pin 4 x 40 1
44 Linkage Block 1
45 Lift Arm Right Side Plate 1
46 Rubber Guard 2
47 Lift Arm Axle 1
48 Rod 1
49 Lower Handle Section 1
50 Handle Set Screw 1
51 Retaining Ring 12 (included w/#53) 1
52 Pump Roller (included w/#53) 1
53 Handle Yoke (includes #51-54) 1
54 Pump Roller Axle (included w/ #53) 1
55 Linkage 2
56 Bolt M6 x 25 2
57 Lift Arm Return Spring 2
58 Power Unit Assembly 1
Seal Kit for Power Unit
59 Upper Handle Section 1
60 Handle Bumper 1
61 Release Assembly 1
62 Reservoir Fill Plug 1
Product Label Kit (not shown) 1
MODEL SUM-917072
CAPACITY: 2 TON
ALUMINUM SERVICE JACK

SUM-917072/SUM-917073 8 07/28/14
OWNER'S MANUAL
PARTS LIST
AND DRAWING
ref nO. descriptiOn qty
1rear caster 2
2rear caster bracket 2
3locking nut M12 4
4washer 10 4
5tooth washer 10 10
6bolt M10x25 10
7tooth washer 12 8
8bolt M12x25 8
9bolt M8x25 2
10 tooth washer 8 2
11 locking nut M18 2
12 washer 10 2
13 tooth washer 6 2
14 bolt M6x25 2
15 carry handle (incl. hardware) 2
16 washer 2
17 front wheel (incl. #3 & 16) 2
18 bushing 2
19 bolt M6x20 6
20 side plate 2
21 bolt M8x25 4
22 radius linkage 2
23 radius linkage axle bolt 2
24 yoke axle 2
25 bolt M10x25 14
26 screw sleeve 2
27 axle sleeve 1
28 lift arm left side plate 1
29 bolt M10x16 2
30
front wheel axle
1
31
baffle
1
ref nO. descriptiOn qty
32 retaining ring 16 2
33 radius linkage axle 1
34 saddle base 1
35 gasket of saddle 1
36 saddle 1
37 saddle bolt 1
38 saddle pad (Summit) 1
39 rod 1
40 saddle base axle 1
41 lift arm core 1
42 lift arm mounting plate 1
43 linkage pin 2
44 linkage block 1
45 retaining ring 22 2
46 pin 4x40 1
47 linkage 2
48 bolt M6x25 2
49 lift arm return spring 2
50 power unit assembly 1
51 pump roller axle 1
52 pump roller 1
53 retaining ring 12 1
54 handle set screw 1
55 handle yoke 1
56 lift arm right side plate 1
57 rubber guard 2
58 lift arm axle 1
59 rod 1
60 lower handle section 1
61 handle bumper (Summit) 1
62 upper handle section 1
Product Label Kit (not shown) 1
MODEL SUM-917073
CAPACITY: 3 TON
ALUMINUM SERVICE JACK

SUM-917072/SUM-917073 9 07/28/14
SUM-917072
Capacidad máxima .............................. 2 Tonelada
Altura mínima....................................................3.5"
Altura máxima.................................................19.3"
Longitud del chasis........................................26.5"
Anchura global ..................................................13"
Longitud del mango ..........................................50"
Diámetro de la silla...........................................4.6"
Peso de embarque.................................. 52.9 Lbs.
SUM-917073
Capacidad máxima .............................. 3 Tonelada
Altura mínima....................................................3.8"
Altura máxima.................................................19.3"
Longitud del chasis........................................26.4"
Anchura global ..................................................13"
Longitud del mango .......................................47.6"
Diámetro de la silla...........................................4.5"
Peso de embarque.................................. 58.4 Lbs.
ESPECIFICACIONES
CONTENIDO:
Página 9. Especificaciones
10. Información de advertencia
11. Ensamble
12. Instrucciones de uso y mantenimiento de seguridad
13. Diagnóstico de averías y información de garantía
14. Guía de mantenimiento del gato hydáulico
MANUAL DEL PROPIETARIO
MODELOS SUM-917072 / SUM-917073
CAPACIDAD: 2 Y 3 TONELADA
GATO DE ALUMINIO PARA PISO
© Copyright 2014
SUM-917072
SUM-917073

SUM-917072/SUM-917073 10 07/28/14
INFORMACIÓN DE ADVERTENCIA
Este símbolo indica una alerta de seguridad y se usa para
advertir sobre peligro de accidentes personales. Observe toda
la información de seguridad que sigue a este símbolo para
evitar la posibilidad de que ocurran lesiones o muerte.
IMPORTANTE: LEA ESTAS INSTRUCCIONES ANTES DE USAR EL DISPOSITIVO
ANTES DE USAR ESTE DISPOSITIVO, LEA ESTE MANUAL DETENIDAMENTE. PROCURE ENTENDER SUS PROCEDIMIENTOS
OPERATIVOS, ADVERTENCIAS DE SEGURIDAD Y FORMA DE MANTENIMIENTO.
El propietario es responsable de asegurarse de que todo el personal lea este manual antes de usar el dispositivo. Asimismo, es
responsabilidad del propietario mantener este manual en buenas condiciones en una ubicación conveniente para su consulta. Si las
etiquetas del manual o producto son ilegibles o no están en su lugar, deberá ponerse en contacto con Summit para obtenerlas gratis.
El comprador/propietario o una persona designada deberá leer y comentar el producto y las advertencias de seguridad en la lengua
materna del operario que no hable inglés fluido, a fin de asegurarse de que comprende el contenido.
NATURALEZA DE LAS SITUACIONES DE RIESGO
El uso de dispositivos de elevación de automotores se halla sujeto a ciertos riesgos que no se pueden prever por medios mecánicos,
sino por la información, la diligencia y el sentido común. Por lo tanto, es esencial que el uso del dispositivo quede en manos de los
propietarios y de personal que sea cuidadoso, competente, capacitado y habilitado para realizar una operación segura. Algunos
ejemplos de peligros son dejar caer, inclinar o resbalar las cargas, principalmente como consecuencia de una sujeción incorrecta,
sobrecarga, posición no centrada, uso en superficies no niveladas o firmes, así como usar el dispositivo con un fin para el que no
está diseñado.
FORMAS DE EVITAR LAS SITUACIONES DE RIESGO
• Lea,estudie,comprendayobservetodaslasinstruccionesantesdeoperarestedispositivo.
• Veriqueelgatoantesdeusarlo.Nolousesitieneroturas,alteraciones,fugasdelíquidohidráulicooestáenmalas
condiciones, como tampoco si presenta inestabilidad debido a piezas metálicas o partes desajustadas o faltantes.
Tome las medidas de corrección apropiadas antes de usarlo.
• Utiliceeldispositivodeelevaciónúnicamenteenlasáreasdelvehículoespecicadasporsufabricante.
• UseprotecciónparalosojosquecumplaconlasnormasANSIZ87.1yOSHA(usuariosyespectadores).
• Nouseelgatoparaelevarpesossuperioresasucapacidad.Noocasioneningunadescargaalacarga.
• Estedispositivosedebeutilizarúnicamenteparalevantarcargas.Nobienhayaelevadolacarga,sujeteelvehículo
con torres que tengan la capacidad para sostenerlo antes de comenzar a trabajar.
• Useelgatoúnicamenteensuperciesniveladasrmesenlasquenohayaobstáculos,demodoqueeldispositivo
pueda posicionarse durante las operaciones de elevación y descenso.
• Centrelacargaenelasiento.Asegúresedequeelarmadodeldispositivoseaestableantesdecomenzaratrabajar.
• Nomuevaniempujeelvehículosobreelgato.
• Nouseningúnmaterialquepuedafungircomoplataforma,espaciadoroexpansorentrelasilladeelevaciónestándarylacarga.
• Nouseningúnadaptadorelquerepongalasilladeelevaciónestándaralmenosqueseaaprobadooprovistoporelfabricante
del gato.
•Nouse(nimodique)laherramientaparaningúnotrousoexceptoélparaelcualfuediseñado,sinprimeroconsultaral
representante autorizado del fabricante.
• Bajeelgatosiempredespacioyconcuidado.
•
Este producto contiene una o más sustancias químicas consideradas por el Estado de California como causantes
de cáncer, de malformaciones congénitas u otros daños en el sistema reproductivo. Lávese bien las manos después de
manipular el producto.
• Nocumplirconestasindicacionespuedeprovocarlesionesgravesopeligrodemuerte,asícomodañosmateriales.
CONSECUENCIAS DE NO PREVENIR LAS SITUACIONES DE RIESGO
No leer, comprender u observar todo el contenido de este manual en relación con sus INSTRUCCIONES DE USO, ADVERTENCIAS DE
SEGURIDAD y FORMA DE MANTENIMIENTO, así como desatender las FORMAS DE EVITAR LAS SITUACIONES DE RIESGO, puede
provocar accidentes que tengan como consecuencia lesiones graves, peligro de muerte o daños materiales.
ADVERTENCIA: Indica una situación
peligrosa que si no se evita, puede
provocar la muerte o lesiones graves.
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA

SUM-917072/SUM-917073 11 07/28/14
MONTAJE PARA GATO DE 2 TONELADAS (SUM-917072)
CONSULTE POR FAVOR EL DIBUJO DE VISTA EN DETALLE EN ESTE MANUAL PARA IDENTIFICAR LAS PARTES.
1. Oprimaelbotónderesortealfondodelamitadsuperiordelmango,númerodereferencia(59)einsérteloenlamitadinferiordelmango,
númerodereferencia(49),hastaqueelbotónderesorteseencajeenelagujeroenlamitadInferiordelmango.
2. Extraigaeltornillodesujecióndelmango(#50)delaabrazaderadelmango(#53).Instaleelmangoensambladoenlaabrazaderadelmango
(#53),asegurándosequeelfondodelmangoseencajeconlajuntaenudelaválvuladeliberación(#61).
3. Instaletornillodesujecióndelmango(#50),enlaabrazaderadelmango(#53)yaprieteeltornilloparasujetarelmangoenlaabrazadera.
4. Se puede atrapar aire en el sistema hidráulico durante el envío y la maniobra. El aire atrapado afectará el rendimiento de bombeo del
gato. Si lo mismo llegara a suceder, siga el procedimiento de purga de aire a continuación:
a) Quiteeltapónderellenadodelrecipiente(#62).
b) Conlasilla(#34)ensuposiciónbaja,mirehaciaadentrodelagujerodeltornillodelrellenadodeaceite.Usteddebealcanzaraverla
parte superior del cilindro de presión de la unidad de potencia. El nivel recomendado de aceite hidráulico no debe estar más alto que
la parte superior del cilindro. Corrija el nivel del líquido si no está a la altura adecuada, rellenando con el aceite hidráulico
mencionado en la sección de MANTENIMIENTO PREVENTIVO a continuación.
c) Bombeeelgatocontraunacargaqueseaalmenosde500lbs.(225Kgs).Despuésdeelevarlacarga,gireelmangodelabomba
ligeramente en una rotación en el contrasentido de las agujas del reloj con el fin de bajar la carga muy lentamente. Durante la bajada
de la silla, bombee el mango rápidamente 5 ó 6 recorridos incrementales completos de la bomba. Después de bombear, baje la silla
hasta su posición de reposo total.
d) Repitalospasos"a"al"d"hastaquesehayapurgadotodoelairedelsistema.
MONTAJE PARA GATO DE 3 TONELADAS (SUM-917073)
CONSULTE POR FAVOR EL DIBUJO DE VISTA EN DETALLE EN ESTE MANUAL PARA IDENTIFICAR LAS PARTES.
IMPORTANTE: En la mayoría de los casos, el gato debe funcionar al sacarlo de la caja, sin embargo no es inusual que se atrape aire el en
sistema hidráulico durante el transporte y maniobra. Hay varios síntomas de un sistema hidráulico con aire atrapado, los cuales incluyen: un
recorrido incremental de bomba parcial; el gato no levantará la carga; el gato no sostendrá la carga o el bombeo se siente esponjoso bajo
carga. El procedimiento a continuación purgará el aire del sistema hidráulico y será necesario realizar lo mismo sólo si llegaran a experimentar
las condiciones mencionadas anteriormente.
1. La(#36)silladeberáestarensuposiciónmásbaja.Extraigaeltapónderellenadodeaceitedeldepósitodelaunidaddepotencia
hidráulica(#50).
2. Vea adentro del agujero del tapón de rellenado de aceite. Se debe alcanzar a ver la parte superior del cilindro de la unidad de potencia.
El nivel de aceite hidráulico no deberá estar más arriba que la parte superior del cilindro. Corrija el nivel de líquido si este no está a la altura
adecuada. PRECAUCIÓN: Con el fin de prevenir daños al sello y fallas del gato, nunca use alcohol, líquido hidráulico para frenos ni aceite
para transmisiones en el gato. Use aceite hidráulico para gatos, un aceite ligero para motores, aceite hidráulico AW ISO 32 de Chevron o
aceite AW 150 de Unocal Unax.
3. Cierrelaválvuladeliberaciónalgirarelmango(#62)enelsentidodelasagujasdelrelojhastaqueestesepare.Bombeeelgatocontra
unacargadealmenos500libras(225Kgs).Despuésdequeselevantelacargahastasumáximaaltura,gireelmango(#62)enel
contrasentido de las agujas del reloj con el fin de bajar la carga muy lentamente, mientras que se bombee el mango simultáneamente
y de manera rápida 5 ó 6 recorridos incrementales completos de la bomba. Después de bombear, baje el brazo de levantamiento hasta
su posición de reposo pleno.
4. Repitalospasos3)al4)hastaquesehayapurgadotodoelairedelsistema.Reinstalelaplacaprotectora.
MANUAL DEL PROPIETARIO
MODELOS SUM-917072 / SUM-917073
CAPACIDAD: 2 Y 3 TONELADA
GATO DE ALUMINIO PARA PISO

SUM-917072/SUM-917073 12 07/28/14
INSTRUCCIONES DE USO
Este símbolo indica una alerta de seguridad y se utiliza en la parte de este manual que versa sobre las INSTRUCCIONES DE USO,
con el fin de advertir sobre los peligros de accidentes personales. Observe todas las instrucciones para evitar lesiones o peligros
de muerte.
IMPORTANTE: antes de comenzar a elevar un vehículo, consulte su manual de servicio para conocer las superficies de elevación
recomendadas.
FORMA DE USO:
1. Para levantar la carga: Gire el mango en el sentido de las agujas del reloj hasta que esté apretado. Coloque el gato debajo de la
carga. Proceda a bombear el mango para levantar el brazo de levantamiento hasta el nivel de la carga. En le medida que la silla en el
extremo del brazo de levantamiento se acerque a la carga, posicione el gato de nuevo, con el fin de que la silla tenga contacto firme
con la carga y la carga esté centrada sobre la silla. Asegúrese que la silla esté posicionada correctamente. Levante la carga hasta
la altura de trabajo deseada. Coloque los soportes del gato de la capacidad adecuada en los puntos de soporte recomendados por el
fabricante, los que brindan un soporte estable para el vehículo levantado. ¡NO SE ARRASTRE DEBAJO DEL VEHÍCULO MIENTRAS
QUE SE ESTÉ LEVANTANDO EL VEHÍCULO O AL MOMENTO DE QUITAR LOS SOPORTES DEL GATO! Una vez que los soportes del
gato estén posicionados, gire el mango MUY LENTAMENTE. Baje la carga hasta que se recargue sobre los soportes del gato. Inspeccione
la relación entre los soportes de gato y la carga para asegurar que el montaje esté estable y seguro. Si el montaje no esté seguro ni
estable, siga los pasos anteriores hasta que esté corregido.
2. Para bajar la carga: Siga los procedimientos mencionados en la sección de "para levantar la carga" de las INSTRUCCIONES DE
OPERACIÓN para levantar la carga fuera de los soportes del gato. Una vez que la carga sea liberada de los soportes del gato, quite los
soportes de debajo de la carga y colóquelos lejos del área de trabajo. Gire el mango muy lentamente en el contrasentido de las agujas
del reloj hasta que la carga esté completamente bajada al piso. Una vez que la silla de levantamiento del gato se haya despejado de la
carga, quite el gato de debajo de la carga. PRECAUCIÓN: Mantenga las manos y los pies lejos del eje de articulación del gato. ¡NO SE
ARRASTRE DEBAJO DEL VEHÍCULO MIENTRAS QUE SE ESTÉ LEVANTANDO EL VEHÍCULO O AL MOMENTO DE QUITAR LOS
SOPORTES DEL GATO!
MANTENIMIENTO DE SEGURIDAD
Este símbolo indica una alerta de seguridad y se utiliza en la parte de este manual que versa sobre el MANTENIMIENTO DE
SEGURIDAD, con el fin de advertir sobre los peligros de accidentes personales. Observe todas las instrucciones para evitar
lesiones o peligros de muerte.
1. Siempre guarde el gato en un área protegida, en donde no quede expuesto a las condiciones climáticas, gases corrosivos, sustancias abrasivas u
otros materiales perjudiciales. Previo al uso, el gato debe estar limpio de agua, nieve, arena, arenilla, aceite, grasa y otro material foráneo.
2. El gato se debe lubricar en forma periódica a fin de prevenir el desgaste prematuro de sus partes. Se debe aplicar grasa de uso general en
todas las articulaciones, las ruedas pivotantes y del eje delantero, el brazo elevador, los pernos pivotantes de la base de la palanca, el sistema
de seguridad y las demás superficies de apoyo. Las partes desgastadas resultando de la lubricación inadecuada o faltante no serán elegibles
para consideraciones de garantía. Ver la página 14 por las instrucciones de lubricación.
3. No debería ser necesario recargar ni llenar el receptáculo del líquido hidráulico, salvo si existen fugas. En caso de fugas, un técnico calificado
en reparación de sistemas hidráulicos que conozca el funcionamiento de este dispositivo deberá realizar su reparación inmediata en un lugar
libre de suciedad.
IMPORTANTE: A fin de prevenir daños en las juntas herméticas y fallas en el dispositivo, no use alcohol, líquido de frenos hidráulicos ni aceite
de transmisión en el gato. Use aceite hidráulico AW ISO 32 de Chevron o su equivalente Unocal Unax AW 150.
4. El propietario del gato es responsable de mantener sus etiquetas en buen estado de conservación. Use una solución jabonosa suave
para lavar el exterior del gato, sin aplicarla a ninguna de las partes del sistema hidráulico.
5. Verifique el gato antes de usarlo. No use el gato si alguna de sus partes está quebrada, rota, torcida o dañada, ni cuando el sistema
hidráulico tenga fugas. No use el gato si presenta alteraciones o es inestable debido a piezas metálicas o partes desajustadas o
faltantes. Tome las medidas de corrección apropiadas antes de usar el gato otra vez.
6. No repare el sistema hidráulico a menos que sea un técnico calificado que conozca el funcionamiento de este dispositivo.
INSPECCIONE
Se debe realizar una inspección visual previo cada uso del gato, revisando por fugas en el líquido hidráulico y por partes dañadas, flojas o
faltantes. Cada gato debe ser inspeccionado inmediatamente por parte de un centro de reparación del fabricante, si éste esté sujetado a un
choque o a una carga anormal. Cualquier gato que aparenta ser dañado de cualquier forma, que se encuentre ser desgastado o que opera de
forma anormal, DEBE DEJARSE DE USAR hasta que se realicen las reparaciones necesarias por parte de un centro de reparación autorizado
del fabricante. Se recomienda que se haga una inspección anual del gato por parte de un centro de reparación autorizado del fabricante y que
cualquier parte, calcomanía o etiqueta de advertencia defectuosa sea repuesta con partes especificadas del fabricante. Una lista de los centros
de reparación autorizados está disponible con el fabricante.
ALMACENAMIENTO ADECUADO
Se recomienda que el gato sea almacenado en un lugar seco y que todas las ruedas toquen el piso sobre una superficie relativamente plana.
MANUAL DEL PROPIETARIO
MODELOS SUM-917072 / SUM-917073
CAPACIDAD: 2 Y 3 TONELADA
GATO DE ALUMINIO PARA PISO

SUM-917072/SUM-917073 13 07/28/14
DIAGNÓSTICO DE AVERÍAS
Importante: Los gatos de servicio son dispositivos autónomos usados para el levantamiento, pero no para el sostenimiento, de una carga
vehicular parcial. De acuerdo con la norma de ASME-PALD, de la prueba de sostenimiento de carga: “Una carga no menos que la capacidad
nominal …no deberá más de 1/8"(3.18mm)enelprimerminuto,niuntotalde.1875"(4.76mm)en10minutos.”Bajardentrodeesterangose
considera como una operación normal y NO es un defecto garantizable.
RESPONSABILIDAD DEL PROPIETARIO/USUARIO
El propietario y/o usuario debe contar con una comprensión de las instrucciones y advertencias de operación del fabricante antes de usar este
gato. El personal involucrado en el uso y operación del equipo debe ser cuidadoso, competente, capacitado o calificado en la operación segura
del equipo y su uso adecuado al momento de dar mantenimiento a los vehículos motores y sus componentes. La información de advertencia
debe ser enfatizada y comprendida. Si el operador no domina el idioma inglés, las instrucciones y advertencia del fabricante le deben ser leidas
y discutidas con el operador en su idioma nativo por parte del comprador/propietario, asegurándose que el operador comprenda su contenido.
El propietario y/o usuario debe estudiar y mantener las instrucciones del fabricante para su referencia futura. El propietario y/o usuario será
responsable por mantener legibles e intactos las etiquetas de advertencia y los manuales de instrucción. Las etiquetas y literatura de repuesto
están disponibles con el fabricante.
MANUAL DEL PROPIETARIO
GARANTÍA LIMITADA
PROBLEMA ACCIÓN
1.El equipo no levantará la carga. Expulsa el aire del sistema hidráulico al seguir el procedimiento bajo
LAS INSTRUCCIONES DE OPERACIÓN
2. El equipo no sostendrá la carga o se siente. Expulsa el aire del sistema hidráulico como indicado anteriormente.
esponjoso bajo la carga.
3. El equipo no levantará la carga hasta la altura normal. Expulsa el aire del sistema hidráulico como indicado anteriormente.
Revisa que los niveles de aceite no estén ni altos ni bajos.
4. El mango tiende a levantarse mientras el equipo. Sube y baja el mango rápidamente varias veces para empujar sostiene
una carga. el aceite más allá de las válvulas de cojinete en el aparato de
capacidad eléctrica.
5. El equipo aún no funciona. Comuníquese con un centro de servicio hidráulico autorizado de Summit
MODELOS SUM-917072 / SUM-917073
CAPACIDAD: 2 Y 3 TONELADA
GATO DE ALUMINIO PARA PISO
SUMMIT RACING, LE GARANTIZA A SUS CLIENTES QUE LAS HERRAMIENTAS Y PRODUCTOS CON LA MARCA DE
LA EMPRESA SUMMIT RACING NO CONTIENEN DEFECTOS EN SU MANO DE OBRA NI MATERIAS PRIMAS
.
Summit Racing, reparará o sustituirá sus productos con la marca Summit Racing que reflejen fallas en el funcionamiento satisfactorio debido
a que la mano de obra o las materias primas estén defectuosas, tomando como base las cláusulas y condiciones de los planes de garantía
descritos a continuación y asignados a ese producto específico. Este producto tiene una garantía de UN AÑO
. Durante este periodo de
garantía, Summit Racing reparará o repondrá, a nuestra opción, cualquier parte o unidad la cual demuestra ser defectuosa en cuanto a material
o mano de obra.
Otra importante información de la garantía:
Esta garantía no cubre daños a equipo o herramientas debido a modificaciones, abuso, mal uso o daños y no cubre ninguna reparación o
sustitución hecha por ninguna persona que no sea Summit Racing o alguno de sus centros de servicio de garantía autorizados.
La obligación
antes mancionada queda bajo la responsabilidad exclusiva de Summit Racing según se menciona o de cualquier garantía implícita y
bajo ninguna circunstancia quedará bajo su responsabilidad cualquier garantía implícita ya bajo ninguna circunstancia quedará bajo su
responsabilidad cualquier daño incidental o consecuencial.
NOTA:
Algunos estados no permiten la exclusión ni limitación de daños. Devuelva el equipo o partes a un centro de servicio autorizado, con el
flete prepagado. Asegúrese de incluir su nombre y dirección, comprobación de la fecha de compra, y la descripción del defecto sospechado.
Si usted tiene alguna pregunta acerca del servicio de garantía, escriba por favor a Summit Racing. Esta garantía le brinda derechos legales
específicos y usted puede contar con derechos adicionales los cuales varían de estado a estado. Están disponibles equipos de reparación y
partes de sustitución para muchos de los productos de Summit Racing, independientemente del hecho de que el producto aún esté cubierto o
no por un plan de garantía
DIRECCIÓN A EMBARCARSE:
Summit Racing
1234 Southeast Avenue
Tallmadge, OH 44278
Soporte técnico: 1-330-630-0240

SUM-917072/SUM-917073 14 07/28/14
IMPORTANTE: Los gatos de servicio están diseñados para propósitos de levantamiento solamente; siempre sostenga la carga elevada con
la base de gato.
MANTENIMIENTO REGULAR
• Mensualmente o según sea necesario (dependiendo del uso)
1. Usando una pistola engrasadora, agrega grasa a la grasera en el eje de pivote del brazo de levantamiento.
(Useunagrasamulti-usotipoNLGIsolamente.)
2. Lubrique todas las vinculaciones y puntos de pivote.
(Usegrasablancadelitioparaatomizaciónsolamente.)
3. Quite el mango; lubrique el recipiente del mango y la punta del mango.
(Usegrasablancadelitioparaatomizaciónsolamente.)
4. Lubrique ambas rodajas posteriores, cojinetes, y ambas ruedas delanteras.
(Usegrasablancadelitioparaatomizaciónsolamente.)
5. Apriete toda la ferretería accesible.
#3
#4
#4
#1
#2
#2
#3
#2
#4
#2
#2#2 #2
GUÍA DE MANTENIMIENTO DEL GATO HYDRÁLICO
MODELOS SUM-917072 / SUM-917073
CAPACIDAD: 2 Y 3 TONELADA
GATO DE ALUMINIO PARA PISO

SUM-917072/SUM-917073 15 07/28/14
SUM-917072
Capacité maximum ................................... 2 Tonne
Hauteur minimum......................................... 3,5 po
Hauteur maximum...................................... 19,3 po
Longueur du châssis.................................. 26,5 po
Largeur totale ................................................ 13 po
Longueur de la poignée................................ 50 po
Diamètre de selle.......................................... 4,6 po
Poids ....................................................... 52,9 Lbs.
SUM-917073
Capacité maximum ................................... 3 Tonne
Hauteur minimum......................................... 3,8 po
Hauteur maximum...................................... 19,3 po
Longueur du châssis.................................. 26,4 po
Largeur totale ................................................ 13 po
Longueur de la poignée............................. 47,6 po
Diamètre de selle.......................................... 4,5 po
Poids ....................................................... 58,4 Lbs.
SPÉCIFICATIONS
CONTENU :
Page 15. Spécifications
16. Information d'avertissement
17. Installation
18. Mode d'emploi et entretien préventif
19. Dépannage et garantie et entretien
20. Guide d'entretien de cric hydraulique
MANUEL DU PROPRIÉTAIRE
MODELES SUM-917072 / SUM-917073
CAPACITÉ: 2 ET 3 TONNE
CRIC ROULEUR EN ALUMINIUM
© Copyright 2014
SUM-917072
SUM-917073

SUM-917072/SUM-917073 16 07/28/14
Ce symbole indique un danger potentiel. Il est utilisé
pour avertir l'utilisateur des risques potentiels de
blessures corporelles. Prière de respecter toutes les
consignes de sécurité qui suivent ce symbole afin
d'éviter les blessures ou la mort potentielles.
IMPORTANT : LIRE CES CONSIGNES AVANT L'UTILISATION.
PRIÈRE DE LIRE CES CONSIGNES ATTENTIVEMENT ET DE S'ASSURER DE BIEN COMPRENDRE LES PROCÉDURES D'UTILISATION,
LES AVERTISSEMENTS DE SÉCURITÉ ET LES BESOINS EN MATIÈRE D'ENTRETIEN DE L'OUTIL AVANT DE L'UTILISER.
Le propriétaire doit s'assurer que tous les employés lisent ce manuel avant d'utiliser l'outil. Le propriétaire de l'outil doit aussi maintenir
ce manuel en bon état et le ranger dans un endroit facilement accessible à tous ceux qui doivent le lire. Si le manuel ou les étiquettes
de l'outil sont perdus ou illisibles, communiquer avec Summit pour obtenir un remplacement. Si l’utilisateur ne parle pas couramment
le français, les consignes de sécurité et le mode d'emploi de l'outil devront lui être lues à haute voix et être discutées avec l'utilisateur,
dans sa langue maternelle, par le propriétaire/acheteur ou une personne désignée, afin d’assurer que l’utilisateur en comprenne les bien
le contenu.
LE TYPE DE SITUATIONS DANGEREUSES
L'utilisation de dispositifs de levage portatifs pour automobiles expose l'utilisateur à certains dangers qui ne peuvent pas être évités
par des moyens mécaniques, mais seulement en faisant preuve d'intelligence, d'attention et de bon sens. Il est donc essentiel que les
propriétaires et les employés qui utiliseront ce dispositif soient prudents, compétents, qualifiés et formés à l’utilisation sécuritaire de
l’équipement. Des exemples de dangers comprennent le renversement, le glissement ou la chute soudaine de la charge. Ces dangers
sont principalement imputables à une charge mal répartie, une utilisation sur une surface meuble ou inclinée, ou une utilisation à des fins
autres que celles pour lesquelles le dispositif a été conçu.
MÉTHODES POUR ÉVITER LES SITUATIONS DANGEREUSES
• Lire,comprendreetappliquertouteslesconsignesavantd'utilisercedispositif.
• Inspecterlecricavantchaqueutilisation.Nepasutiliserlecrics'ilestendommagé,modié,enmauvaisétat,instableenraison
de pièces ou de quincaillerie manquantes ou lâches ou s'il y a fuite de fluide hydraulique. Effectuer les réparations ou les
réglages nécessaires avant l'utilisation.
• Placerlecricuniquementauxpointsspéciésparleconstructeurduvéhicule.
• PortezuneprotectionoculairequirépondauxnormesANSIZ87.1etdel'OSHA(utilisateuretpersonnesàproximité).
• Nepasdépasserlacapaciténominaleducric.Éviteruneffetdechocsurlacharge.
• Cedispositifsertuniquementaulevage.Immédiatementaprèsavoirlevélevéhicule,placerleschandellesappropriéesavantde
travailler sur le véhicule.
• Utiliserlecricseulementsurunesurfacedeniveauetsolide.Celle-cidoitêtreexempted'obstructionsanquelecricpuissese
repositionner durant le levage et la descente.
• Centrerlachargesurlaselle.S'assurerdelastabilitédel'installationavantdetravaillersurlevéhicule.
• Nepasdéplacerlevéhiculelorsqu'ilestsupportéparlecric.
• Nepasutiliserdematériauxquipourraientservird'élévateurs,espaceursouextendeursentrelachargeetlaselledelevage.
• Nepasutiliserd'adaptateursenremplacementdelaselledelevagesinonceuxfournisparlefabricantducricouayantreçuson
approbation.
• Nepasutiliser(oumodier)ceproduitpourunusageautrequeceluipourlequelilaétéconçusansconsulterlereprésentant
autorisé du manufacturier.
• Abaisseztoujourslevérindelevagelentementetprudemment.
• EsteproductocontieneunaomássustanciasquímicasconsideradasporelEstadodeCaliforniacomocausantesdecáncer,
de malformaciones congénitas u otros daños en el sistema reproductivo. Lávese bien las manos después de manipular el
producto.
• L'inobservancedecesméthodespeutcauserdesdommagesmatériels,desblessurescorporellesgravesoumortelles,
ou les deux.
CONSÉQUENCES EN CAS DE SITUATIONS DANGEREUSES
L'inobservance des CONSIGNES D'UTILISATION, des MISES EN GARDE, des CONSIGNES D'ENTRETIEN ainsi que des MÉTHODES
POUR ÉVITER LES SITUATIONS DANGEREUSES peut causer des accidents ayant pour conséquences des dommages matériels ou des
blessures corporelles graves ou mortelles.
AVERTISSEMENT : Ce symbole
indique une situation dangereuse
qui pourrait causer la mort ou des
blessures graves si elle n'est pas
évitée.
AVERTISSEMENTS
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT

SUM-917072/SUM-917073 17 07/28/14
INSTRUCTIONS POUR UN CRIC DE 2 TONNES (SUM-917072)
VEUILLEZCONSULTERLAVUEÉCLATÉEPOURIDENTIFIERLESPIÈCES.
1. Appuyez sur le bouton ‡ ressort au bas de la partie supèrieure (#59) du manche et insèrez celle-ci dans la partie infèrieure (#49) du manche
jusqu'‡ ce que le bouton ‡ ressort s'engage dans le trou de la partie infèrieure du manche.
2. Retirez la vis de l'ensemble-manche (#50) de l'ètrier du manche (#53). Installez le manche assemblè dans l'ètrier du manche (#53) en vous
assurant que la partie infèrieure du manche s'engage bien dans le joint universel de la valve de desserrement (#61).
3. Installez la vis (#50) de l'ensemble-manche dans l'ètrier du manche (#53) et resserrez-l‡ pour maintenir le manche dans l'ètrier.
4. De l'air peut s'accumuler dans un systëme hydraulique lors de la manutention et l'expèdition. L'air emprisonnè risque d'affecter la
performance de pompage du cric. Dans ce cas, suivez les instructions suivantes pour retirer l'air :
a) Retirez le bouchon de remplissage du rèservoir (#62).
b) Avec la semelle (#34) en position basse (down), regardez ‡ l'intèrieur du trou de la vis de remplissage d'huile. Vous devriez ítre capable de voir
le dessus du cylindre de compression du vèrin. Le niveau de liquide hydraulique recommandè ne devrait pas dèpasser le dessus du cylindre.
Corrigez le niveau du liquide s'il n'est pas ‡ la hauteur recommandèe mentionnèe dans la section d'ENTRETIEN PR…VENTIF ci dessous.
c) Pompez le cric avec une charge d'au moins 500 lb (225 kg). Une fois la charge levèe, tournez lègërement le manche de pompe dans le
sens inverse des aiguilles d'une montre de faàon ‡ abaisser la charge trës doucement. Pendant que la semelle s'abaisse, pompez
rapidement le manche de 5 ou 6 coups de pompe progressifs. Aprës le pompage, abaissez la semelle ‡ sa position de repos complet.
d) Rèpètez les ètapes « a » ‡ « d » jusqu'‡ ce que tout l'air ait ètè purgè du systëme.
INSTRUCTIONS POUR UN CRIC DE 3 TONNES (SUM-917073)
VEUILLEZCONSULTERLAVUEÉCLATÉEPOURIDENTIFIERLESPIÈCES.
IMPORTANT: Dans la plupart des cas, le cric devrait fonctionner normalement dès sa sortie de la boîte, mais il n’est pas inhabituel que de l’air soit
emprisonné dans le système pneumatique du cric pendant la manutention et l’expédition. Un système hydraulique contenant de l’air emprisonné
présente plusieurs symptômes, parmi lesquels un coup de pompe à levée partielle, un cric qui ne soulève pas sa charge ou qui ne lui conserve
pas son niveau, ou encore un pompage qui apparaît spongieux sous le poids de la charge. La procédure suivante permettra de purger l’air du
système hydraulique et ne doit s’appliquer que lorsqu’une des situations ci-haut mentionnées se présente.
1. La(#36)semelledevraitsetrouveràsapositionlaplusbasse.Retirezlebouchonderemplissaged’huiledansleréservoirduvérinde
commandehydraulique(#50).
2. Regardez à l’intérieur du trou du bouchon de remplissage d’huile. Vous devriez être capable de voir le dessus du cylindre de compression
du vérin. Le niveau de liquide hydraulique ne devrait pas dépasser le dessus du cylindre. Corrigez le niveau du liquide s’il n’est pas à la
hauteur recommandée. ATTENTION : afin d’éviter un endommagement du joint d’étanchéité ou une défaillance du cric, n’utilisez jamais
d’alcool, de liquide à frein hydraulique ou d’huile de transmission dans le cric. Utilisez plutôt de l’huile à cric hydraulique, une huile légère
à turbine, l’huile hydraulique Chevron AW ISO 32 ou Unocal Unax AW 150.
3. Fermezlavalvededesserremententournantlemanche(#62)danslesensdesaiguillesd’unemontrejusqu’àcequ’ils’arrête.Pompezle
cricavecunecharged’aumoins500lb(225kg).Aprèsavoirlevélachargeàlahauteurmaximale,tournezlégèrementlemanche(#62)dans
le sens contraire des aiguilles d’une montre de façon à abaisser la charge très doucement, tout en pompant le manche simultanément et
rapidement de 5 ou 6 coups de pompe progressifs. Après le pompage, abaissez le bras de levage à sa position de repos complet.
4. Répétezlesétapes3)et4)jusqu’àcequetoutl’airaitétépurgédusystème.Remettezlepanneaudecouvercleenplace.
MANUEL DU PROPRIÉTAIRE
MODELES SUM-917072 / SUM-917073
CAPACITÉ: 2 ET 3 TONNE
CRIC ROULEUR EN ALUMINIUM

SUM-917072/SUM-917073 18 07/28/14
MODE D'EMPLOI
Ce symbole sert à identifier les risques de blessures dans la rubrique MODE D'EMPLOI. Suivre les consignes afin d'éviter les ris
ques de blessure ou de mort.
IMPORTANT: Avant d'effectuer une tentative de levage d'un véhicule quelconque, consulter le manuel du propriétaire du véhicule
pour en connaître les points d'appuis recommandés par le constructeur.
MODE D'EMPLOI:
1. Pour soulever la charge : Tournez la poignée dans le sens des aiguilles d'une montre jusqu'à ce qu’elle soit bien serrée. Placez le cric
sous la charge. Commencez à pomper la poignée afin de soulever le bras de levage jusqu'à la charge. Alors que la selle à l'extrémité du
bras de levage s'approche de la charge, replacez le cric afin que la selle entre fermement en contact avec la charge et afin que la charge
soit centrée sur la selle. Assurez-vous que la selle est correctement positionnée. Soulevez la charge à la hauteur de travail désirée. Placez
les chandelles de la capacité appropriée auxemplacements de soutien recommandés par le fabricant du véhicule afin de fournir un soutien
stable pour le véhicule soulevé. NE RAMPEZ PAS SOUS LE VÉHICULE LORS DU SOULÈVEMENT DE CELUI-CI OU NE RETIREZ PAS
LES CHANDELLES! Une fois que les chandelles sont placées de manière appropriée, tournez la poignée TRÈS LENTEMENT. Abaissez la
charge afin qu'ils reposent sur les chandelles. Inspectez le rapport entre les chandelles et la charge afin de vous assurer que l'installation
est stable et sécuritaire. Si l'installation n'est pas stable ou sécuritaire, suivez les étapes précédentes jusqu'à ce que la situation soit
corrigée.
2. Pour abaisser la charge : Suivez les procédures mentionnées dans la section « Pour soulever la charge » des INSTRUCTIONS
D'UTILISATION afin de soulever la charge hors des chandelles. Une fois que la charge a libéré les chandelles, retirez les chandelles de
dessous la charge et loin de la zone de manoeuvre. Tournez la poignée très lentement dans le sens contraire des aiguilles d’une montre
jusqu'à ce que la charge soit complètement abaissée au sol. Une fois que la selle de levage du cric a libéré la charge, retirez le cric du
dessous de la charge. ATTENTION : Gardez les mains et les pieds hors de portée du mécanisme de charnière du cric. NE RAMPEZ PAS
SOUS LE VÉHICULE LORS DU SOULÈVEMENT DE CELUI-CI OU NE RETIREZ PAS LES CHANDELLES
ENTRETIEN PRÉVENTIF
Ce symbole sert à identifier les risques de blessures dans la rubrique ENTRETIEN PRÉVENTIF.
Suivre les consignes afin d'éviter les risques de blessure ou de mort.
1. Toujours ranger le cric dans un endroit bien protégé des intempéries, des vapeurs corrosives, de la poussière abrasive ou de tout autre
élément dommageable. Le cric doit être nettoyé de toute eau, neige, sable, poussière, huile, graisse ou autre corps étranger
avant son utilisation.
2. Le cric doit être lubrifié périodiquement afin d'éviter l'usure prématurée des pièces. Une graisse à usage général doit être appliquée sur tous
les embouts graisseurs, les roulettes, l'essieu avant, le bras de levage, l'axe d'articulation du support du manche, le mécanisme de
dégagement et toutes les surfaces portantes. Les pièces usées résultant d'une lubrification insatisfaisante ou d'aucune lubrification ne sont
pas admissibles à la garantie. Pour des instructions de lubrification, consultez la page 20.
3. Il n'est pas nécessaire de remplir ou de rajouter du fluide hydraulique dans le réservoir, sauf si une fuite externe est détectée. En cas de fuite
externe alors que le cric est toujours sous garantie, rapporter le cric dans n'importe quel magasin pour une réparation ou un remplacement
sous garantie.
IMPORTANT: Afin de ne pas endommager les joints d'étanchéité et entraîner le bris du cric, ne jamais utiliser d'alcool, de liquide pour freins ou
d'huile pour transmission dans le cric. Utiliser l’huile de chevron hydraulique AW ISO 32 ou son équivalent Unocal Unax AW 150.
4. Il incombe au propriétaire du cric de garder propres et lisibles les étiquettes du cric. Laver les surfaces externes du cric à l'aide d'un savon
doux, tout en évitant les pièces hydrauliques mobiles.
5. Une inspection visuelle du cric devrait être effectuée avant chaque utilisation. Ne pas utiliser le cric si des pièces présentent des signes de
dommages tels que des fissures, des fuites ou des pièces endommagées, déformées ou manquantes. Ne pas utiliser le cric si des pièces
sont manquantes, lâches ou ont été modifiées d'une façon quelconque. Effectuer les correctifs nécessaires avant d'utiliser le cric à nouveau.
6. Toute modification, réparation, ou les deux, effectuée par une personne non autorisée entraînera l'annulation de la garantie.
VÉRIFICATION
Une vérification visuelle devrait être faite avant chaque utilisation du cric utilitaire, pour s’assurer qu’il n’y ait pas de conditions anormales comme
des dommages, pièces manquantes ou desserrées. Chaque cric utilitaire doit être vérifié immédiatement, par un employé d’un centre de service
du manufacturier, si accidentellement le produit a subi une charge excessive ou un choc. Tout cric utilitaire qui paraît endommagé de quelque
façon, qui semble trop usé ou qui fonctionne de manière anormale DOIT ÊTRE RETIRÉ DU SERVICE, jusqu’à ce que les réparations nécessaires
aient été effectuées à un centre de service reconnu par le manufacturier. Il est recommandé qu’une vérification annuelle du cric utilitaire soit
effectuée par un employé d’un centre de service reconnu par le manufacturier, afin de remplacer toutes pièces défectueuses, autocollants ou
étiquettes de mise en garde par des pièces de remplacement spécifiées par le manufacturier. Une liste des centres de service reconnus est
disponible auprès du manufacturier. Une liste des installations de réparation autorisées est disponible auprès du fabricant.
MANUEL DU PROPRIÉTAIRE
MODELES SUM-917072 / SUM-917073
CAPACITÉ: 2 ET 3 TONNE
CRIC ROULEUR EN ALUMINIUM

SUM-917072/SUM-917073 19 07/28/14
ENTREPOSAGE ADÉQUAT
Il est conseillé d’entreposer le cric dans un endroit sec; toutes les roues doivent être en contact avec le sol sur une surface relativement rigide.
DÉPANNAGE
Important : Les crics de levage sont des mécanismes autonomes qui servent à soulever des charges et non à soutenir une charge partielle de
véhicule. Conformément à normes de l’ASME-PALD, portant sur le test de soutien d’une charge : « Une charge qui ne dépasse pas la capacité
nominale…nes’abaisserapasdeplus1/8po(3,18mm)lapremièreminute,etnes’abaisserapasdeplusde0,1875po(4,76)auboutde10
minutes. » Une fuite en-deçà de cette marge est considérée normale et n’est pas considérée comme un vice de fabrication pouvant se réclamer
de la garantie.
RESPONSABILITÉ DU PROPRIÉTAIRE/UTILISATEUR
Le propriétaire et/ou utilisateur doit posséder une compréhension des directives de fonctionnement et des mises en garde du manufacturier,
avant d’utiliser ce cric utilitaire. Le personnel impliqué dans l’utilisation de cette pièce d’équipement doit être prudent, compétent, bien
entraîné et qualifié au fonctionnement sécuritaire et à l’utilisation adéquate de l’équipement, au moment de l’entretien des véhicules et de leurs
composantes. On devrait insister particulièrement sur la compréhension des renseignements touchant les mises en garde. Si l’utilisateur ne parle
pas couramment l’anglais, les directives du manufacturier et les mises en garde devraient être lues et discutées par l’acheteur /propriétaire avec
l’utilisateur dans sa langue maternelle, pour s’assurer de la bonne compréhension du contenu par l’utilisateur. Le propriétaire et / ou l’utilisateur
doit étudier et conserver les directives du manufacturier, pour référence éventuelle. Relativement aux étiquettes de mises en garde et aux
manuels de directives, le propriétaire et / ou l’utilisateur est responsable de s’assurer qu’ils soient maintenus lisibles et intacts. Les étiquettes de
remplacement et la littérature sont disponibles auprès du manufacturier.
Summit INTERNATIONAL, INC. GARANTIT À SES CLIENTS QUE LES OUTILS DE MARQUE
Summit TOOLS SONT EXEMPTS DE DÉFAUTS DE MAIN D'ŒUVRE ET DE MATÉRIAU
Summit International, Inc. réparera ou remplacera ses outils de marque Summit Tools
®
qui ne donnent pas un service satisfaisant à cause d'un défaut de main d'œuvre ou de
matériau, selon les termes et conditions décrits ci-dessous dans les plans de garantie correspondant à ce produit spécifique. Ce produit a une garantie de UN AN. Pendant la
période de garantie, Summit Tools
®
réparera ou remplacera, à sa seule discrétion, toute pièce ou tout appareil dont il a été déterminé qu'il comporte un défaut de matériau ou
de main d'œuvre.
Autres informations importantes sur la garantie...
Cette garantie ne couvre pas les dommages à de l'équipement ou à des outils modifiés, sujets à des abus ou à une utilisation incorrecte, ou encore endommagés; elle ne couvre pas
les réparations ou le remplacement effectué par quiconque autre que Summit Tools®ou ses centres de services de garantie autorisés. L'obligation qui précède constitue la seule
responsabilité de Summit Tools®en vertu de cette garantie ou de toute garantie implicite; et en aucun cas Summit Tools®ne pourra être responsable pour des dommages indirects
ou consécutifs. Remarque : Certaines juridictions ne permettent pas l'exclusion ou la limitation des dommages indirects ou consécutifs; la limitation ou l'exclusion ci-dessus pourrait
donc ne pas s'appliquer à votre cas. Retourner l'équipement ou les pièces à Summit Tools®, ou à un centre de service de garantie autorisé, port prépayé. S'assurer d'inclure votre
nom, votre adresse, une preuve de la date d'achat et la description de la défaillance présumée. Veuillez adresser par écrit toutes vos questions sur le service de garantie à Summit
Tools®. Cette garantie donne à l'acheteur des droits juridiques spécifiques ainsi que certains autres droits qui peuvent varier selon la juridiction. Après échéance de la garantie de
remplacement direct d'un an, certaines pièces de service seront disponibles à l'achat par l'entremise des options de services normaux de Summit Tools®.
DIRECCIÓN A EMBARCARSE:
Summit Racing
1234 Southeast Avenue
Tallmadge, OH 44278
Soutien technique: 1-330-630-0240
MANUEL DU PROPRIÉTAIRE
GARANTIE LIMITÉE
PROBLÈME ACTION
1. L'unité ne lèvera pas la charge. Purger l'air du système hydraulique en suivant la procédure selon la
configuration.
2. L'unité ne supportera pas la charge ou est 'spongieuse'
sous la charge.
Purger l'air du système hydraulique comme mentionné ci-dessus.
3. L'unité ne lèvera pas à hauteur complète. Purger l'air du système hydraulique comme mentionné ci-dessus ou
vérifier le niveau de l'huile dans le réservoir.
4. La poignée tend à augmenter vers le haut tandis que l'unité est sous la
charge.
Pompez la poignée rapidement plusieurs fois de pousser l'huile après des
robinets à tournant sphérique dans l'unité de puissance.
5. L'unité ne fonctionne toujours pas. Veuillez communiquer avec le centre de service hydraulique
autorisé de Summit.
MODELES SUM-917072 / SUM-917073
CAPACITÉ: 2 ET 3 TONNE
CRIC ROULEUR EN ALUMINIUM

SUM-917072/SUM-917073 20 07/28/14
IMPORTANT : Les crics de service sont conçus pour le levage seulement; toujours soutenir la charge soulevée à l’aide de support de cric.
ENTRETIEN RÉGULIER
• Mensuellement ou selon les besoins (selon l'utilisation)
1. En utilisant un pistolet graisseur, ajoutez de la graisse par l’embout de graissage de graisse dans l'axe de pivot du bras de levage.
(UtilisezseulementuntypedegraisseàusagemultipleNLGI.)
2. Lubrifiez toutes les tringleries et points de pivot.
(Utilisezdelagraisseblanchedelithiumenjetseulement.)
3. Enlevez la poignée; lubrifiez le réceptacle de la poignée et son extrémité.
(Utilisezdelagraisseblanchedelithiumenjetseulement.)
4. Lubrifiez les deux roulettes arrière, les roulements à billes et les deux roues avant.
(Utilisezdelagraisseblanchedelithiumenjetseulement.)
5. Resserrez toute la quincaillerie accessible.
#3
#4
#4
#1
#2
#2
#3
#2
#4
#2
#2#2 #2
GUIDE D'ENTRETIEN DE CRIC HYDRAULIQUE
MODELES SUM-917072 / SUM-917073
CAPACITÉ: 2 ET 3 TONNE
CRIC ROULEUR EN ALUMINIUM
This manual suits for next models
1
Table of contents
Languages:
Other Summit Jack manuals
Popular Jack manuals by other brands

Sealey
Sealey 2001LE Series instructions

CP
CP CP9202LP Instruction manual/safety instruction

kincrome
kincrome K12066 Owner's assembly and operating manual

MSW
MSW MSW-OWH-3000 user manual

Ranger Products
Ranger Products RFJ-3000LPF Installation and operation manual

Napa
Napa 791-3001 Operating manual & parts list
