Forno Volta
55027 - 55028 - 55029
8018459550276 - 8018459550283 - 8018459550290
8901162300
MADE IN ITALY

2
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
2
4016030 : AC RAC.FORN0 C/V.FORNO VOLTA 80
NOTA : NON IN DOTAZIONE DI SERIE, MA NECESSARIO PER LA COR-
RETTA INSTALLAZIONE DEL FORNO.

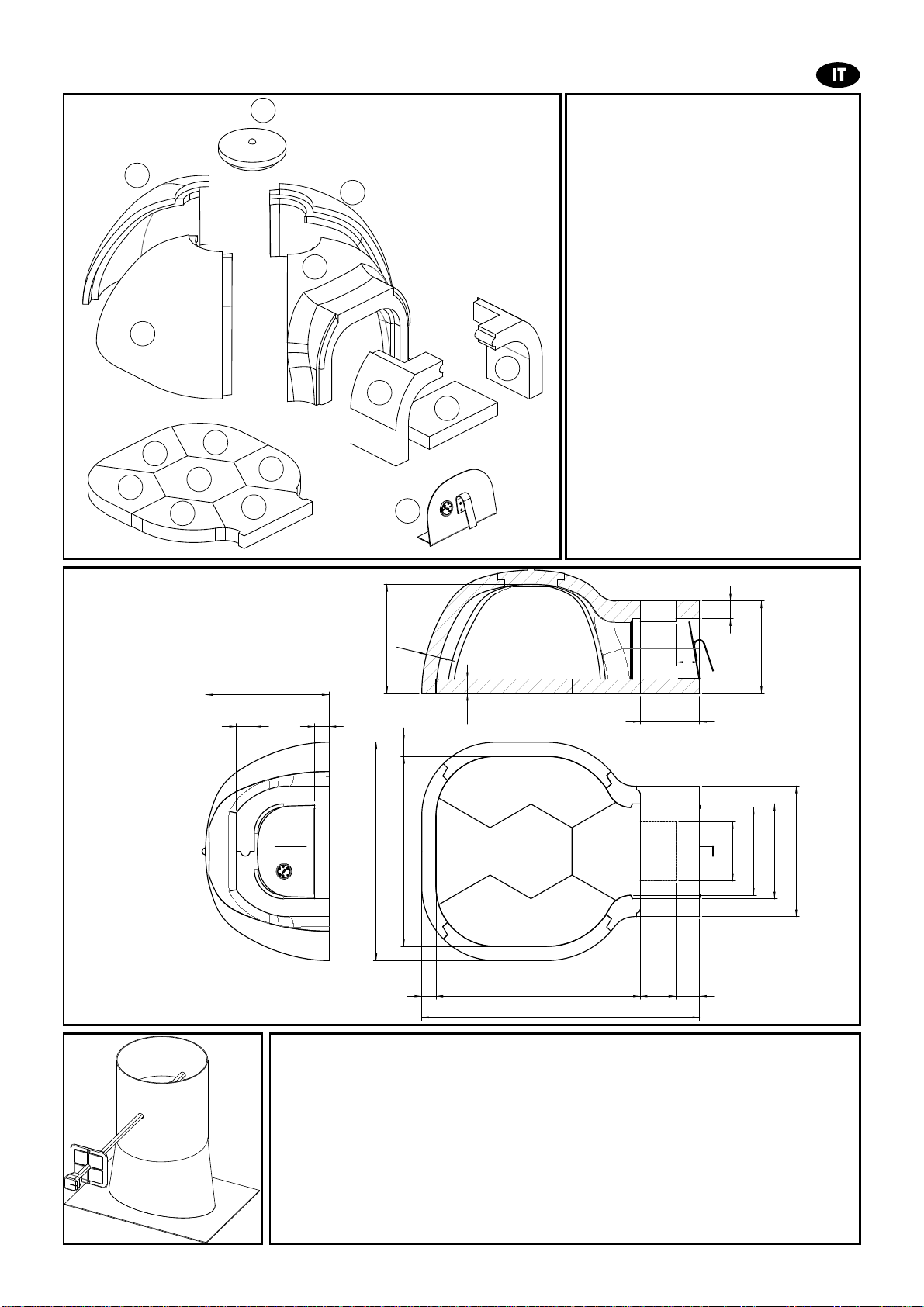

55027 FORNO VOLTA 80
250
150 100
60
920 800
1170
60 860
370 400 550
60
60
75
460
100
250
390
520
6075
1/2/3/4/5/6/7
- PIANO FUOCO FORNO
8/9/10/11/12
- VOLTA FORNO
13/14/15
- ARCHETTO FORNO
16
- PORTA FERRO
zDATI TECNICI:
VOLUME AMBIENTE MINIMO: 84 M³
CONSUMO OTTIMALE LEGNA: 7 Kg/h
PESO TOTALE: 300 Kg
PRESAARIA ESTERNA: 200 cm²
CANNA FUMARIA:
SEZIONE : 20 x 20 Altezza : 5,5 - 10 mt
SEZIONE : Ø 20 Altezza : 5,5 - 10 mt
SEZIONE : 25 x 25 Altezza : 3,5 - 5,5 mt
SEZIONE : Ø 25 Altezza : 3,5 - 5,5 mt

3
40160029 : AC RAC.FORN0 C/V.FORNO VOLTA100/120
NOTA : NON IN DOTAZIONE DI SERIE, MA NECESSARIO PER LA COR-
RETTA INSTALLAZIONE DEL FORNO.

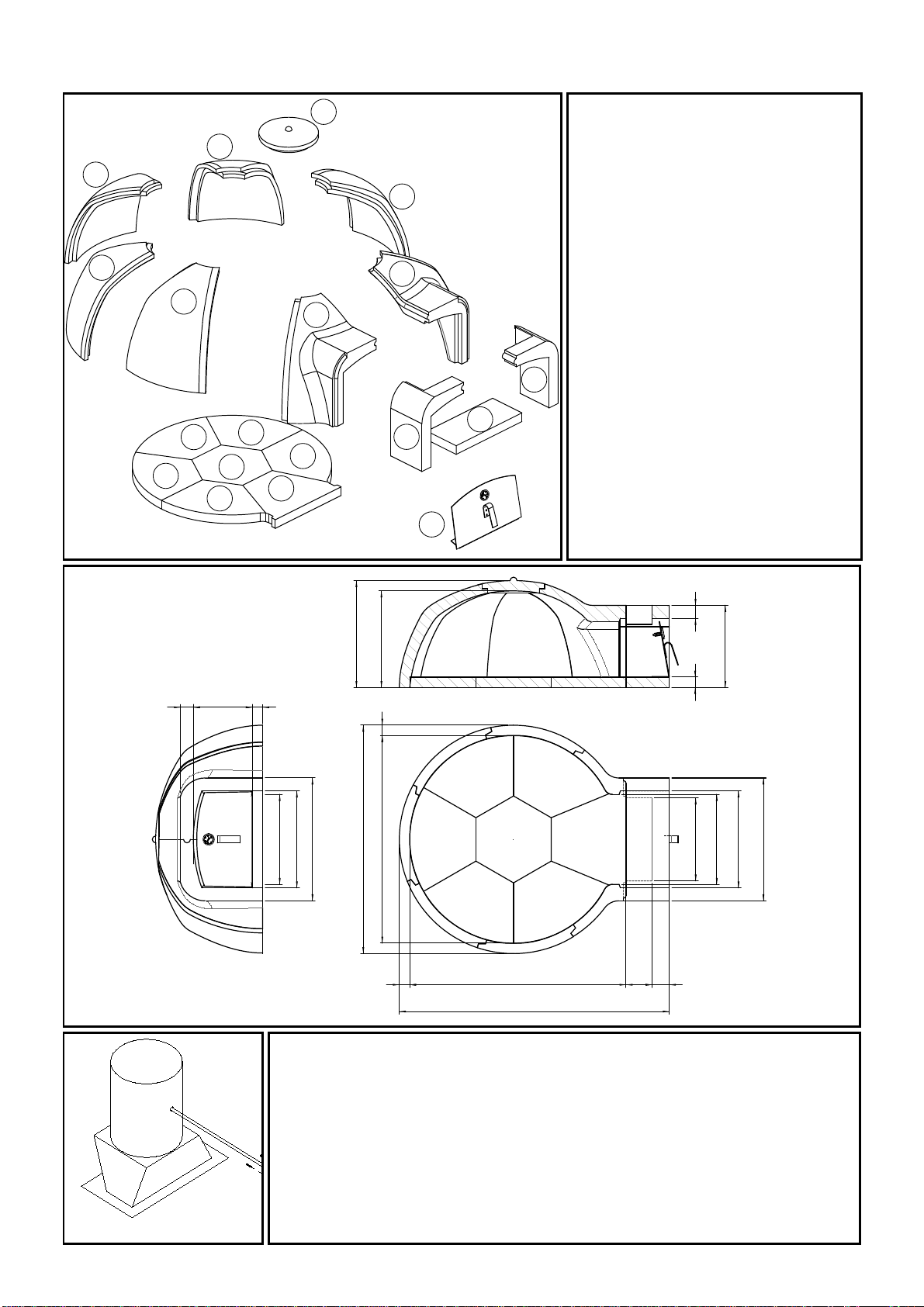

55028 FORNO VOLTA 100
480
100150
104060
1350
1120 1000 60
560 710 520
538
60
475
75
419
340 6075
1
2
3
5
6
4
715
16
17
18
8
9
11
14
13
10
12
1/2/3/4/5/6/7
- PIANO FUOCO FORNO
8/9/10/11/12/13/14
- VOLTA FORNO
15/16/17
- ARCHETTO FORNO
18
- PORTA FERRO
DATI TECNICI:
VOLUME AMBIENTE MINIMO: 132 M³
CONSUMO OTTIMALE LEGNA: 11Kg/h
PESO TOTALE: 451Kg
PRESAARIA ESTERNA: 350cm²
CANNA FUMARIA:
SEZIONE : 25x 25 Altezza : 5,5 - 10 mt
SEZIONE : Ø 25 Altezza : 5,5 - 10 mt
SEZIONE : 30x 30 Altezza : 3,5 - 5 mt
SEZIONE : Ø 30 Altezza : 3,5 - 5 mt

4
40160029 : AC RAC.FORN0 C/V.FORNO VOLTA100/120
NOTA : NON IN DOTAZIONE DI SERIE, MA NECESSARIO PER LA COR-
RETTA INSTALLAZIONE DEL FORNO.
55029 FORNO VOLTA 120
560 710 520
75 60
340
1560
1320
60
1200 60
1250 150 100
480
520
560 710
475
60
618
75
560
1
2
3
6
7
5
8
9
10
11
12
13
14
15
19
17
16 18
4
1/2/3/4/5/6/7
- PIANO FUOCO FORNO
8/9/10/11/12/13/14/15
- VOLTA FORNO
16/17/18
- ARCHETTO FORNO
19
- PORTA FERRO
DATI TECNICI:
VOLUME AMBIENTE MINIMO: 192 M³
CONSUMO OTTIMALE LEGNA: 16Kg/h
PESO TOTALE: 581Kg
PRESAARIA ESTERNA: 500cm²
CANNA FUMARIA:
SEZIONE : 30x 30 Altezza : 5,5 - 10 mt
SEZIONE : Ø 30 Altezza : 5,5 - 10 mt
SEZIONE : 35x 35 Altezza : 3,5 - 5,5 mt
SEZIONE : Ø 35 Altezza : 3,5 - 5,5 mt

5
1. INDICAZIONI PER L’ INSTALLAZIONE
Il forno è un particolare generatore
di calore a legna destinato alla cot-
tura dei cibi; nel forno tradizionale a
cupola (detto anche a fuoco diretto)
la trasmissione di calore avviene per
irraggiamento diretto della fiamma
presente all’interno della camera di
cottura, per conduzione del calo-
re dal piano fuoco inferiore e, per
riflessione del calore dalla superficie
interna della volta superiore (sche-
ma fig.1).
La cottura dei cibi avviene nella stessa camera di forma semisferica;
Il foro per l’uscita dei fumi è posizionato sopra un elemento curvo ( ARCHETTO ),
posto frontalmente rispetto alla bocca.
Durante la combustione della legna, il calore scorre lungo le superfici interne della
volta, esce dalla bocca ed entra nel raccordo posto sopra l’archetto. Tale sistema
permette di avere un ottimo ed omogeneo riscaldamento della struttura e di poter
disporre di calore per la cottura anche dopo aver lasciato spegnere il fuoco.
2. REGOLE GENERALI PER LA SICUREZZA
Le regole generali per la sicurezza ed il buon di funzionamento, valide per tutti i
modelli, sono le seguenti :
Montare il forno a pavimento già finito;
Eseguire i controlli tecnici preliminari al montaggio riguardanti il volume ambiente
minimo, la presa aria esterna, il raccordo fumi, la canna fumaria, ed il comignolo
in modo da individuare possibili anomalie;
Usare sempre lo schema di montaggio del forno, controllando accuratamente che
tutti gli elementi vengano posizionati correttamente;
Se il pavimento è in materiale combustibile, in corrispondenza della bocca,deve
essere realizzata una protezione in materiale incombustibile che deve avere una
sporgenza rispetto alla bocca del forno, pari all’altezza del piano fuoco più 30 cm
e comunque non minore di 60 cm; in corrispondenza degli altri lati la protezione
deve avere una sporgenza pari all’altezza del piano fuoco più 20 cm e comunque
non minore di 40 cm.
Si consiglia di lasciare sempre almeno 5 centimetri di vuoto d’aria tra forno e pa-
reti provvedendo ad isolare adeguatamente le stesse qualora siano di materiale
infiammabile;
Evitare impianti elettrici o similari fuori traccia nella pareti situate in prossimità del
focolare;

6

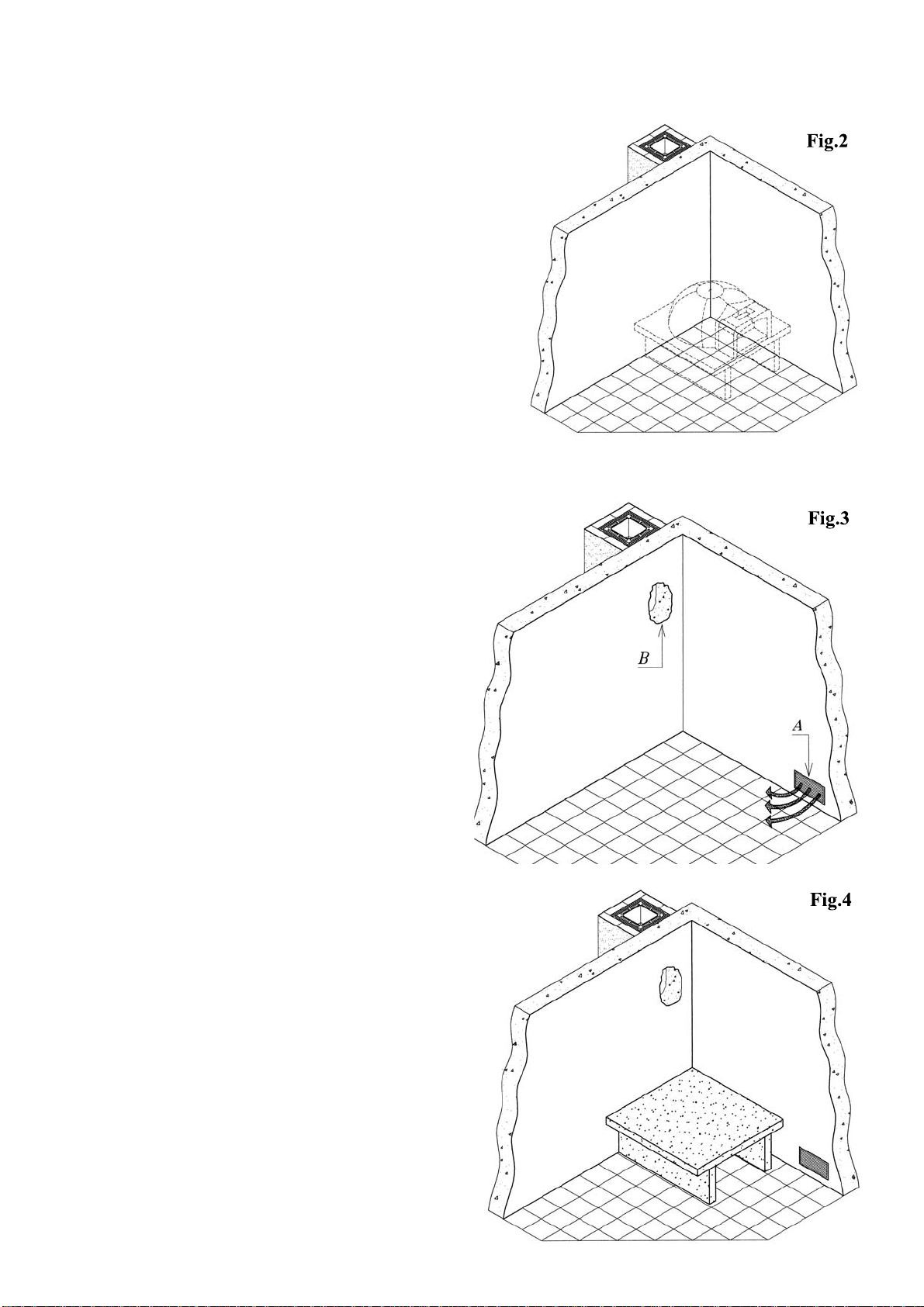

3. INDICAZIONI PER L’INSTALLAZIONE
L’installazione di un forno parte da una
prima verifica dell’area del locale in cui
si prevede di collocarlo (figura 2), consi-
derando il volume ambiente minimo, le
misure di ingombro complessive del forno
stesso ( vedi pag. 2 , 3, 4).
Con le istruzioni e le quote riportate, indi-
viduare dove fare:
Il foro presa aria comburente esterna
(figura 3 punto A);
Il foro di passaggio del raccordo fumi
(figura 1 punto B).
Predisporre sempre la presa d’aria com-
burente esterna ed interna in posizione
prossima al soffitto e, di sezione pari alle
dimensioni indicate nei dati tecnici ( vedi
pag. 2, 3, 4 ).
Costruire, qualora non esistesse, un piano
di appoggio orizzontale e sicuro.(figura 4).
Le dimensioni del basamento dovranno
corrispondere alle misure esterne del
forno con l’aggiunta dello spessore di
isolamento ( vedi Fig.10 ).

7
1
2
3
5
6
4
715
16
17
18
8
9
11
14
13
10
12
Predisposto il piano di appoggio, si proce-
de con l’assemblaggio del forno e dell’iso-
lamento.

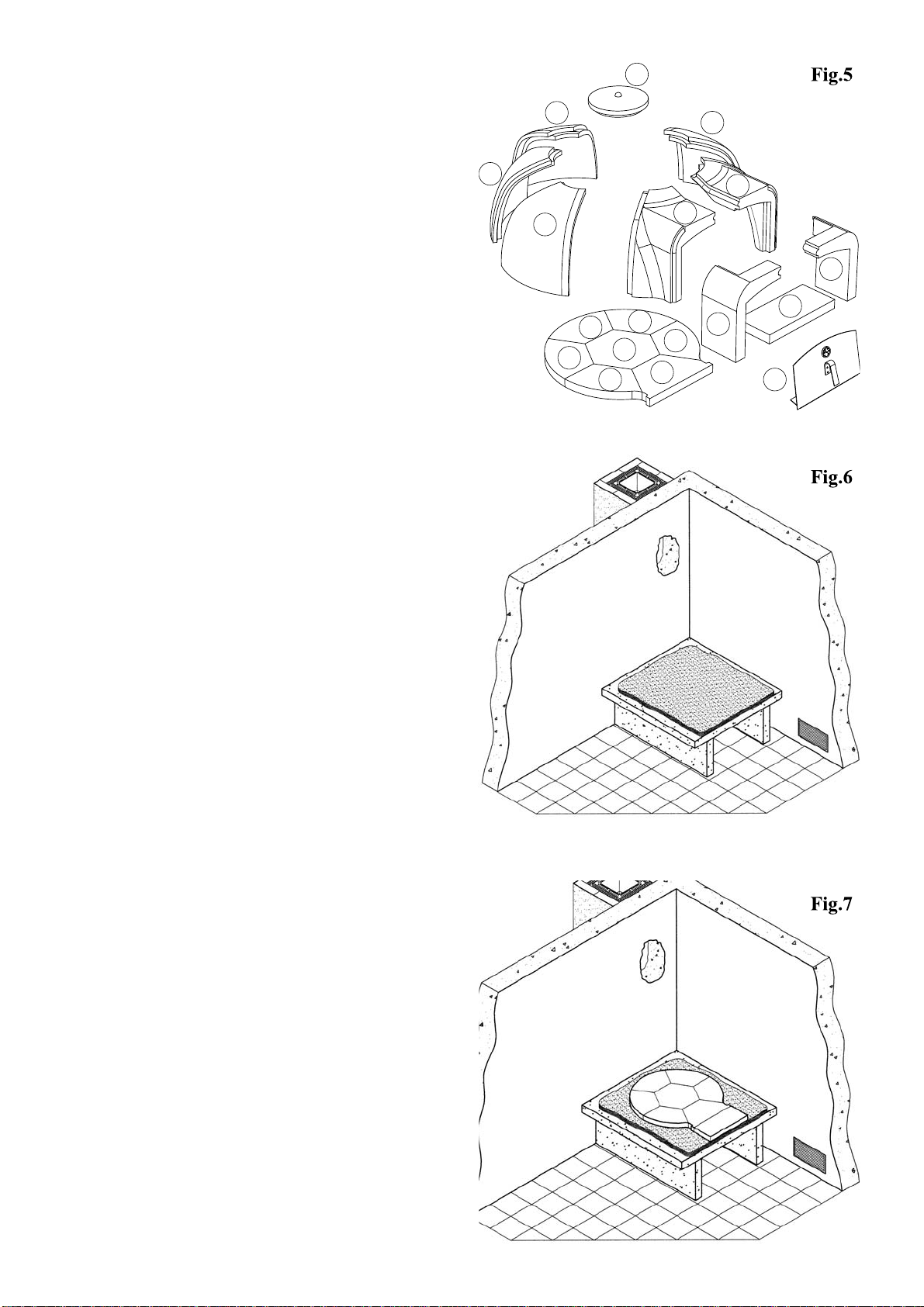

Evidenziamo la struttura del forno Volta
100 (figura 5) :
1/2/3/4/5/6/7 Piano fuoco forno
8/9/10/11/13/14/ Volta forno
15/16/17 Archetto frontale
forno
18 Porta forno
Stendere sopra il piano del basamento
uno strato adeguato ( MINIMO 3 - 5 cm )
di materiale isolante, che resista a mini-
mo 500°C, per esempio fibra ceramica o
materiali analoghi (figura 6).
Posizionare il piano fuoco del forno sopra
lo strato isolante (figura 7), controllando
che gli elementi si accostino in modo
corretto.
Evitare assolutamente di stuccare gli
elementi, od ogni altra forma di sigillatura
( gli interspazi devono riempirsi di cenere ,
evitando dilatazioni eccessive ) e control-
lare che gli stessi siano ben assestati so-
pra lo strato isolante, per evitare possibili
cedimenti ; se necessario fare pressione
affinchè siano stabilmente posizionati.

8
Montare gli elementi della volta e dell’archetto (figura 8), e non bloccarli con
malta o sigillanti; proseguire poi con la collocazione del registro fumi, fornito a
parte come accessorio, infine eseguire il raccordo fumi isolandolo con materiale
resistente a minimo 500°C, e cercando di fare una inclinazione che non superi i
45° (figura 9).
Ricordarsi di controllare che le
dimensioni della canna fumaria
corrispondano a quelle indicate
nei dati tecnici (vedi pag. 2, 3, 4 ).
Ricoprire interamente con al-
meno 5 cm di materiale isolante
adeguato tutta la volta del forno,
compreso l’archetto.
Completare l’isolamento con al-
meno 10 cm di argilla espansa di
grossa granulometria (8/10 mm)
ai lati e posteriormente al forno e
20 cm la volta (figura 10).
Si avrà così una coibentazione
ottimale in grado di assicurare al
forno un corretto innalzamento di
temperatura, nella fase di riscal-
damento, ed un lento raffredda-
mento a vantaggio della cottura.
Consente altresì di non dover stuccare all’ interno con malte e/o cementi refrattari.

9
4. INDICAZIONI PER IL CORRETTO USO DEL PRODOTTO
Prima di procedere al normale utilizzo del forno, è bene eseguire una serie di pic-
cole accensioni al fine di poter eliminare l’umidità residua presente e, assestare
gli elementi. Questo vale in modo più rigoroso per i forni posti in ambienti esterni
dove l’umidità presente, è superiore.
Non usare sostanze volatili infiammabili per l’accensione del fuoco, tipo alcool o
similari prodotti chimici.
Accendere lentamente con legna fine ed asciutta, sino ad ottenere una colorazio-
ne chiara del refrattario, segno che si è raggiunta la temperatura ottimale per la
cottura di tutti i cibi.
Si consiglia l’uso di legna spaccata ed essiccata (20% di umidità) e non resinosa.
In alcuni casi, alla prima accensione si avrà la formazione di fumo denso all’inter-
no della camera del forno; questo è dovuto alla presenza di umidità negli elemen-
ti e della bassa temperatura del sistema fumario. In ogni caso all’interno del forno
non ci devono essere mai ombrature di colore scuro ( incrostazioni di colore nero
), indice di forno freddo e quindi non idoneo a qualsiasi cottura.
Piccole lesioni a seguito di dilatazioni termiche o a fattori costruttivi ( MICRO e
MACRO criccature ) , sono caratteristiche peculiari del prodotto refrattario e non
ne compromettono la stabilità , la durata e la loro funzionalità.
Nel forno si possono cucinare molte pietanze; i sistemi di cottura si dividono in
due :
Cottura a calore (ad irraggiamento indiretto): la cottura avviene dopo aver portato
il forno in temperatura (volta bianca) e/o pulito il vano da residui e senza fuoco
all’interno. Cottura adatta per pane, biscotti, torte ed altro, in modo lento e gra-
duale
Cottura a fiamma (ad irraggiamento diretto), la cottura avviene con il fuoco all’in-
terno del forno, cottura adatta per arrosti, pizze, grigliate di carne o di pesce e
molti altri cibi
5. NOTA IMPORTANTE PER FORNI VOLTA.
NON PORRE MAI LA PORTA IN FERRO DAVANTI AL
FORNO QUANDO ALL ‘INTERNO C’ E’ PRESENZA DI
FIAMMA.
POSIZIONARE LA PORTA DAVANTI SOLO IN ASSENZA DI
FIAMMA.
LA NON OSSERVANZA DI QUESTA REGOLA, PUO’ PROVOCARE SERI DAN-
NI ALLA STRUTTURA DEL FORNO STESSO.

10
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
2
4016030 : AC RAC.FORN0 C/V.FORNO VOLTA 80
NOTE : NE CONSTITUE PAS UN ÉQUIPEMENT DE SÉRIE MAIS EST
NÉCESSAIRE À L’INSTALLATION CORRECTE DU FOUR.
55027 FORNO VOLTA 80
250
150 100
60
920 800
1170
60 860
370 400 550
60
60
75
460
100
250
390
520
6075
1/2/3/4/5/6/7
- DALLE FOYÈRE DU FOUR
8/9/10/11/12
- VOÛTE DU FOUR
13/14/15
- ARCADE DU FOUR
16
- PORTE EN FER
DONNÉES TECHNIQUES
VOLUME DE LA PIÈCE MINIMUM: 84 M³
CONSOMMATION OPTIMALE
DU BOIS : 7 Kg/h
POIDS TOTAL: 300 Kg
PRISE D’AIR EXTERNE: 200 cm²
CONDUIT DE FUMÉE
SECTION : 20 x 20 Hauteur : 5,5 - 10 mt
SECTION : Ø 20 Hauteur : 5,5 - 10 mt
SECTION : 25 x 25 Hauteur : 3,5 - 5,5 mt
SECTION : Ø 25 Hauteur : 3,5 - 5,5 mt

11
40160029 : AC RAC.FORN0 C/V.FORNO VOLTA100/120
NOTE : NE CONSTITUE PAS UN ÉQUIPEMENT DE SÉRIE MAIS EST
NÉCESSAIRE À L’INSTALLATION CORRECTE DU FOUR.
55028 FORNO VOLTA 100
480
100150
104060
1350
1120 1000 60
560 710 520
538
60
475
75
419
340 6075
1
2
3
5
6
4
715
16
17
18
8
9
11
14
13
10
12
1/2/3/4/5/6/7
- DALLE FOYÈRE DU FOUR
8/9/10/11/13/14
- VOÛTE DU FOUR
15/16/17
- ARCADE DU FOUR
18
- PORTE EN FER
DONNÉES TECHNIQUES
VOLUME DE LA PIÈCE MINIMUM: 132 M³
CONSOMMATION OPTIMALE
DU BOIS : 11Kg/h
POIDS TOTAL: 451Kg
PRISE D’AIR EXTERNE: 350cm²
CONDUIT DE FUMÉE
SECTION : 25 x 25 Hauteur : 5,5 - 10 mt
SECTION : Ø 25 Hauteur : 5,5 - 10 mt
SECTION : 30 x 30 Hauteur : 3,5 - 5 mt
SECTION : Ø 30 Hauteur : 3,5 - 5 mt

12
40160029 : AC RAC.FORN0 C/V.FORNO VOLTA100/120
NOTE : NE CONSTITUE PAS UN ÉQUIPEMENT DE SÉRIE MAIS EST
NÉCESSAIRE À L’INSTALLATION CORRECTE DU FOUR.
55029 FORNO VOLTA 120
560 710 520
75 60
340
1560
1320
60
1200 60
1250 150 100
480
520
560 710
475
60
618
75
560
1
2
3
6
7
5
8
9
10
11
12
13
14
15
19
17
16 18
4
1/2/3/4/5/6/7
- DALLE FOYÈRE DU FOUR
8/9/10/11/12
- VOÛTE DU FOUR
16/17/18
- ARCADE DU FOUR
19
- PORTE EN FER
DONNÉES TECHNIQUES
VOLUME DE LA PIÈCE MINIMUM: 192 M³
CONSOMMATION OPTIMALE
DU BOIS : 16Kg/h
POIDS TOTAL: 581Kg
PRISE D’AIR EXTERNE: 500cm²
CONDUIT DE FUMÉE
SECTION : 30 x 30 Hauteur : 5,5 - 10 mt
SECTION : Ø 30 Hauteur : 5,5 - 10 mt
SECTION : 35 x 35 Hauteur : 3,5 - 5,5 mt
SECTION : Ø 35 Hauteur : 3,5 - 5,5 mt

13
1. INDICATIONS POUR L’INSTALLATION
Le four est un système de chauffage
particulier à bois destiné à la cu-
isson des aliments. Dans un four tra-
ditionnel à coupole (aussi appelé « à
feu indirect »), la chaleur est répartie
grâce au rayonnement direct des
flammes présentes à l’intérieur de la
chambre de cuisson, à la conduction
depuis la dalle foyère inférieure et à
la réflexion de la surface interne de
la voûte supérieure (schéma ill. 1).
Les aliments cuisent dans cette chambre de forme hémisphérique ;
Le trou destiné à l’évacuation des fumées se trouve au-dessus d’un élément cou-
rbé (ARCADE), positionné à l’avant par rapport à la bouche.
Lors de la combustion du bois, la chaleur parcourt l’ensemble des surfaces
internes de la voûte, s’évacue par la bouche et entre dans le raccord positionné
au-dessus de l’arcade. Ce système permet de chauffer de manière idéale et
homogène la structure et de disposer de chaleur pour la cuisson même lorsque le
feu s’est éteint.
2. RÈGLES GÉNÉRALES POUR LA SÉCURITÉ
Les règles générales pour la sécurité et le fonctionnement correct du four, vala-
bles pour l’ensemble des modèles, sont les suivantes :
Installer le four sur un sol déjà fini ;
Avant de procéder au montage du four, exécuter les contrôles techniques concer-
nant le volume minimum de la pièce, la prise d’air externe, le raccord des fumées,
le conduit de fumée et la cheminée afin de détecter les éventuels problèmes ;
Toujours se référer au schéma de montage du four, en tâchant de vérifier que
tous les éléments sont positionnés correctement ;
Si le sol est constitué d’un matériau combustible, au niveau de la bouche, il est
nécessaire de réaliser une protection dans un matériau non combustible. Cette
protection doit avancer sur la bouche du four et être égale à la hauteur de la dalle
foyère majorée de 30 cm et doit mesurer au minimum 60 cm. La protection doit
avancer sur les autres côtés et être égale à la hauteur de la dalle foyère majorée
de 20 cm et doit mesurer au minimum 40 cm.
Il est conseillé de toujours laisser un espace vide de 5 centimètres entre le four
et les murs, afin de les isoler correctement au cas où ils seraient constitués de
matériau inflammable ;
Éviter que des installations électriques ou similaires sans protection ne soient
placées sur les murs situés à proximité du foyer ;

14
3. INDICATIONS POUR L’INSTALLATION
L’installation d’un four commence par une
première vérification de la partie de la
pièce où l’on souhaite le placer (illustra-
tion 1/2), en prenant en considération le
volume minimum de la pièce, et les me-
sures totales occupées par le four même
(voir page 2, 3, 4).
À l’aide des instructions et des mesures
indiquées, identifier l’emplacement des
éléments suivants :
Le trou pour la prise d’air comburant
externe (illustration 3, point A) ;
Le trou de passage du raccord des
fumées (illustration 3, point B).
Toujours positionner la prise d’air com-
burant externe et interne à proximité du
plafond. La section doit respecter les
dimensions indiquées dans les données
techniques (voir page 2, 3, 4).
Construire, s’il n’en existe pas, un plan
d’appui horizontal et sûr. (illustration 4).
Les dimensions de la base devront cor-
respondre aux mesures externes du four
additionnées de l’épaisseur de la couche
d’isolation (illustration 10).

15
Une fois le plan d’appui installé, on
procède ensuite à l’assemblage du four et
de l’isolation.
Identifions la structure du four Volta 100
(illustration 1/5) :
1/2/3/4/5/6/7 Dalle foyère du
four
8/9/10/11/13/14 Voûte du four
15/16/17 Arcade de la
façade du four
18 Porte du four
Étaler sur le plan de la base une couche
adaptée (MINIMUM 3 - 5 cm) de matériau
isolant, qui résiste à une chaleur minimale
de 500 °C. Il s’agit par exemple de fibre
céramique ou de matériaux similaires
(illustration 6).
Positionner la dalle foyère du four sur la
couche isolante (illustration 7), en veillant
à ce que les éléments adhèrent correcte-
ment.
Veiller à ne pas enduire les éléments ni à
essayer de les fixer de quelque manière
que ce soit (les fentes doivent se remplir
de cendres, afin d’éviter toute dilatation
excessive) et vérifier que ces derniers
sont correctement tassés sur la couche
isolante afin d’éviter d’éventuels affaisse-
ments. Au besoin, exercer une pression
dessus pour garantir leur stabilité.
1
2
3
5
6
4
715
16
17
18
8
9
11
14
13
10
12

16
Monter les éléments de la voûte et de l’arcade (illustration 1/8) et ne pas les blo-
quer avec du mortier ou des mastics ; ensuite, procéder au placement du réglage
des fumées, fourni à part en tant qu’accessoire. Enfin, disposer le raccord des
fumées en l’isolant avec un matériau résistant à une chaleur minimale de 500 °C.
Si possible, son inclinaison ne devrait pas dépasser les 45° (illustration 1/9).
Rappel : vérifier que les di-
mensions du conduit de fumée
correspondent à celles indiquées
dans les données techniques (voir
page 3).
Couvrir l’ensemble de la voûte
du four d’une couche de 5 cm
d’un matériau isolant, y compris
l’arcade.
Compléter l’isolation du four
avec au minimum 10 cm d’argile
expansée à grosse granulométrie
(8/10 mm) sur les côtés et l’arrière
du four, et 20 cm pour la voûte
(illustration 8/17).
Ainsi, l’isolement sera optimal et
garantira au four une élévation
correcte de la température, dans la phase de chauffage, et un refroidissement
lent au bénéfice de la cuisson.
Cela évite également la nécessité d’enduire l’intérieur de mortier et/ou de ciments
réfractaires.

17
4. INDICATIONS POUR L’UTILISATION CORRECTE DU PRODUIT
Avant de procéder à l’utilisation normale du four, il est conseillé d’effectuer quel-
ques brefs allumages afin d’éliminer le résidu d’humidité présent et de stabiliser
les éléments. Cela est particulièrement conseillé lorsque le four est installé en
extérieur, là où l’air est plus humide.
Ne pas utiliser de substances volatiles inflammables pour l’allumage du feu, com-
me de l’alcool ou des produits chimiques similaires.
Procéder à un allumage lent à base de bois fin et sec, jusqu’à obtenir une co-
loration claire du réfractaire, signe que la température optimale de cuisson des
aliments a été atteinte.
Il est conseillé d’utiliser du bois scié et séché (20 % d’humidité), non résineux.
Souvent lors du premier allumage, une fumée dense se formera à l’intérieur de
la chambre du four. Ce phénomène est dû à la présence d’humidité dans les
éléments et à la basse température du système de fumée. L’intérieur du four ne
doit en aucune manière contenir d’ombres de couleur sombre (incrustations noi-
res), indices d’un four froid et donc non adapté à la cuisson.
Les petites fissures suite aux dilatations thermiques ou aux facteurs de construc-
tion (craquelures plus ou moins grandes) sont inhérentes au produit réfractaire et
n’en compromettent pas la stabilité, la durée ni la fonctionnalité.
Ce four permet de cuire de nombreux plats ; il existe deux systèmes de cuisson :
Cuisson à chaleur (à rayonnement indirect) : la cuisson a lieu après que le four
a atteint la température demandée (voûte blanche) et/ou que les résidus ont été
nettoyés de la chambre, sans feu à l’intérieur. Cette cuisson est adaptée au pain,
biscuits, gâteaux, etc. de façon lente et progressive
Cuisson à flammes (à rayonnement direct), la cuisson a lieu lorsque le feu est
allumé à l’intérieur du four. Cette cuisson est adaptée aux rôtis, pizzas, grillades
(viande ou poisson) ainsi qu’à beaucoup d’autres plats
5. REMARQUE IMPORTANTE POUR LES FOURS VOLTA.
NE JAMAIS RABATTRE LA PORTE EN FER DU FOUR
LORSQUE DES FLAMMES SONT PRÉSENTES À
L’INTÉRIEUR.
RABATTRE LA PORTE SEULEMENT EN CAS D’ABSENCE
DE FLAMMES.
LE NON-RESPECT DE CETTE RÈGLE RISQUE DE PROVOQUER DE
SÉRIEUX DOMMAGES À LA STRUCTURE DU FOUR.

18
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
2
4016030 : AC RAC.FORN0 C/V.FORNO VOLTA 80
HINWEIS: NICHT IN DER SERIENAUSSTATTUNG INBEGRIFFEN,
JEDOCH FÜR DIE KORREKTE INSTALLATION DES OFENS ERFOR-
DERLICH.
55027 FORNO VOLTA 80
250
150 100
60
920 800
1170
60 860
370 400 550
60
60
75
460
100
250
390
520
6075
1/2/3/4/5/6/7
- FEUERRAUMBODENPLATTE DES
OFENS
8/9/10/11/12
- FEUERRAUMGEWÖLBE DES
OFENS
13/14/15
- BOGEN DES OFENS
16
- EISENTÜR
TECHNISCHE DATEN
MINDESTVOLUMEN AMBIENTE: 84 M³
OPTIMALER HOLZKONSUM: 7 Kg/h
GESAMTGEWICHT: 300 Kg
EXTERNE LUFTÖFFNUNG: 200cm²
HEIZZUG
SCHNITT: 20 x 20 Höhe: 5,5 - 10 mt
SCHNITT: Ø 20 Höhe: 5,5 - 10 mt
SCHNITT: 25 x 25 Höhe: 3,5 - 5,5 mt
SCHNITT: Ø 25 Höhe: 3,5 - 5,5 mt

19
40160029 : AC RAC.FORN0 C/V.FORNO VOLTA100/120
HINWEIS: NICHT IN DER SERIENAUSSTATTUNG INBEGRIFFEN, JE-
DOCH FÜR DIE KORREKTE INSTALLATION DES OFENS ERFOR
55028 FORNO VOLTA 100
480
100150
104060
1350
1120 1000 60
560 710 520
538
60
475
75
419
340 6075
1
2
3
5
6
4
715
16
17
18
8
9
11
14
13
10
12
1/2/3/4/5/6/7
- FEUERRAUMBODENPLATTE DES
OFENS
8/9/10/11/12/13/14
- FEUERRAUMGEWÖLBE DES
OFENS
15/16/17
- BOGEN DES OFENS
18
- EISENTÜR
TECHNISCHE DATEN
MINDESTVOLUMEN AMBIENTE: 132 M³
OPTIMALER HOLZKONSUM: 11Kg/h
GESAMTGEWICHT: 451Kg
EXTERNE LUFTÖFFNUNG: 350cm²
HEIZZUG
SCHNITT: 25x 25 Höhe: 5,5 - 10 mt
SCHNITT: Ø 25 Höhe: 5,5 - 10 mt
SCHNITT: 30x 30 Höhe: 3,5 - 5 mt
SCHNITT: Ø 30 Höhe: 3,5 - 5 mt

20
40160029 : AC RAC.FORN0 C/V.FORNO VOLTA100/120
HINWEIS: NICHT IN DER SERIENAUSSTATTUNG INBEGRIFFEN,
JEDOCH FÜR DIE KORREKTE INSTALLATION DES OFENS ERFOR-
DERLICH.
55029 FORNO VOLTA 120
560 710 520
75 60
340
1560
1320
60
1200 60
1250 150 100
480
520
560 710
475
60
618
75
560
1
2
3
6
7
5
8
9
10
11
12
13
14
15
19
17
16 18
4
1/2/3/4/5/6/7
- FEUERRAUMBODENPLATTE DES
OFENS
8/9/10/11/12/13/14/15
- FEUERRAUMGEWÖLBE DES
OFENS
16/17/18
- BOGEN DES OFENS
19
- EISENTÜR
TECHNISCHE DATEN
MINDESTVOLUMEN AMBIENTE: 192 M³
OPTIMALER HOLZKONSUM: 16Kg/h
GESAMTGEWICHT: 581Kg
EXTERNE LUFTÖFFNUNG: 500cm²
HEIZZUG
SCHNITT: 30x 30 Höhe: 5,5 - 10 mt
SCHNITT: Ø 30 Höhe: 5,5 - 10 mt
SCHNITT: 35x 35 Höhe: 3,5 - 5,5 mt
SCHNITT: Ø 35 Höhe: 3,5 - 5,5 mt
