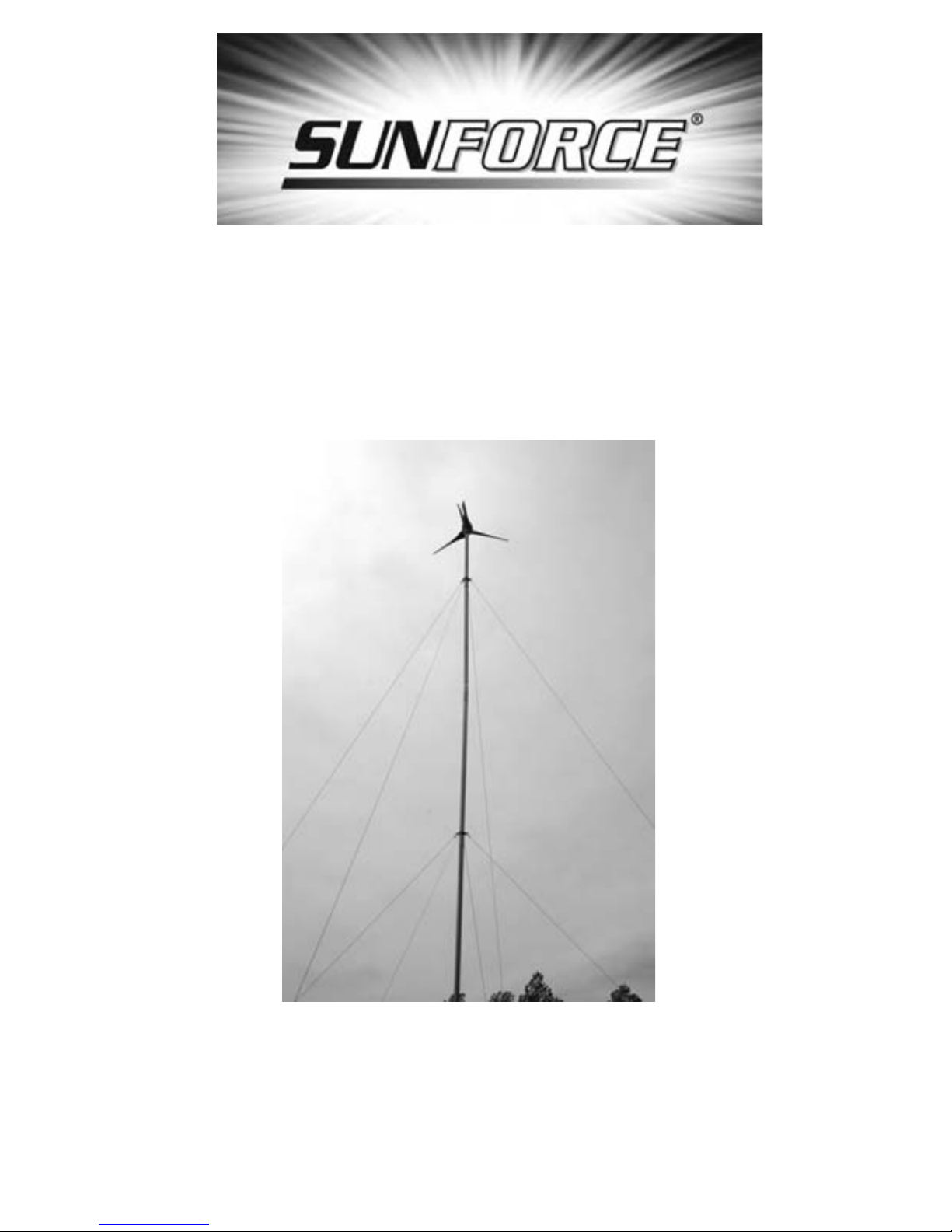

Sunforce WIND TURBINE TOWER KIT User manual

WIND TURBINE TOWER KIT
ENSEMBLE DE TOUR POUR ÉOLIENNE
KIT TORRE DE MONTAJE PARA
AEROGENERADOR
User’s Manual
Notice D’utilisation
Manual del Usario

Congratulations on your purchase of the Sunforce Products Wind Turbine Tower Kit, Designed specifically for your
Sunforce Products Wind Turbine. This guy-wire supported tower utilizes lightweight tubing while providing safety and
strength. Two people can easily erect this tower in about an hour. Because the wind generator and tower are
lightweight, no winches or vehicles are required for installation.
The tower includes a simple yet effective tower base and anchoring system, which eliminates the need for a concrete
base-pad. Depending on your soil conditions, cement may be necessary for proper anchoring. It is important to read
this manual first and understand your soil conditions before you begin construction.
Read this manual thoroughly before beginning assembly. Sunforce Products Inc. assumes no responsibility for
inaccuracies or omissions. The user of this information and product assumes full responsibility and risk. All
specifications are subject to change without notice. If you have any questions on siting, proper installation or
operation, please contact Sunforce Products Inc., or your dealer before installation.
Important Safety Instructions
Read these instructions in their entirety before installing your tower.
1) This manual contains important instructions that must be followed during installation and maintenance.
2) Read, understand and respect all warnings.
3) Obtain all required permits and engineering certifications for your tower and tower location.
4) Soil and wind conditions vary. Towers and tower foundations must be designed for your specific location.
5) Locate tower so as not to fall on occupied buildings, neighbors’ property or power lines.
6) Do not attempt to climb the tower. Tower climbing is very dangerous.
7) Locate the tower mounting mast well away from occupied buildings and power lines. A minimum of 300 ft (100 m)
is recommended.
8) If the wind generator sounds or appears loose, or if the tower is making an unusual sound, correct the condition
immediately. A loose wind generator or component will incur further damage and/or may fall from the tower.
9) Never stand in line with operating blades.
10) High voltage systems represent a dangerous shock hazard. All high voltage systems should be wired and
maintained by a qualified and licensed electrician.
11) Use protective gloves when handling guy wires.
12) Use protective gloves and safety glasses when working around batteries.
Safe Installation
It is very important to remember that any wind generator has high speed spinning parts and can be very dangerous!
Be sure that all bolted connections are tight and guy wire anchors are suitable for your soil conditions.
1) Two people must be present when the tower is raised. Have at least two people available during assembly and
erection of tower.
2) Always wear closed-toe shoes.
3) Always wear safety glasses.
4) Always wear protective gloves when handling cable.
5) Choose a calm day to install your tower.
Sunforce Wind Turbine Tower Kit components (Images Not Shown to Scale)
Tower Base Lower Guy Cable Wire: 21 ft (6.4 m)

Upper Guy Cable Wire: 30 ft (9.1 m) Guy Wire Attachment Plates
Cable Clamps (16) Cable Thimbles (8)
Arrowhead Earth Anchor Tower Base Earth Spikes
Earth Anchor Driving Rod
Tower Tubes: (1) 42 in (1.0 m); (1) 48 in (1.2 m); (4) 72 in (1.8 m)

Selecting your site
The information in this section gives specifics about the ideal sitting of the Wind Turbine Tower, if your area does not
have an ideal location, find the best location possible. Remember correct sitting will increase both efficiency and
safety.
Small increases in average wind speeds result in dramatic increases in energy output of the wind generator. For
example, an increase in wind speed of 10% (9 mph - 10 mph; 4 m/s - 4.5 m/s) results in approximately a 30%
increase in the power available from the wind. Therefore, the better the location the better the performance. As a rule,
the wind generator should be mounted as high and as far away from obstructions as possible. This will create a clear
wind channel.
Two basic requirements for a good wind generator site:
• Good average wind speed
• Low wind turbulence
The lower the turbulence, the less stress your wind generator will sustain, the longer it will last and the more energy it
will produce. Turbulence is created by obstructions.
Keep the following in mind when considering siting:
• A tower immediately downwind of a building should be at least
20 ft (6.0 m) above the height of the building.
• The tower should be 20 ft (6.0 m) higher than any barrier within a
500 ft (152.4 m) radius.
Wind Speed
Your wind generator will produce energy when there is wind. A Photovoltaic (PV) solar panel will produce energy
when the solar is plentiful. This is typical of seasonal changes. When it is sunny it is calm; when it is cloudy it is windy.
For your wind generator to produce energy, average wind speed at your site should be at least 6mph:
6 miles/hour =2.68 meters/second.
If winds in your area are less than 6 mph, you might look to install a Photovoltaic (PV) system next to your wind
generator creating a hybrid renewable energy system.
Topography
If your location is basically flat, topography is not in issue when deciding where to place your wind generator.
There are circumstances where the highest land available may not be the best place for your wind generator. Highest
land nearby may be awkward to get to, may be too far away from where you need the power, or may expose
your wind generator to potentially damaging turbulent conditions. Time spent considering topography is vital prior to
installation.
Barriers
Barriers (buildings, trees, etc. that impede flow of wind) produce wakes that may extend far downwind of the barrier
and to a height considerably above the barrier. These wakes are areas of decreased wind speed and can
cause potentially damaging turbulence. Barriers near the wind generator will affect its performance.
Tower Base & Earth Anchor Layout
Remember your Wind Turbine Tower Kit should be installed by two people.
Tower Layout
The tower is assembled on the ground, then and only then, tilted into position. The tower base supports the tower on
the ground, and serves as the pivot point to raise and lower the tower. Two sets of guy wires (an upper and lower set
with four wires per set) secure the tower vertically:
• The upper set of guy wires secure the tower at a height of approximately 26 ft (8.0 m).
• The lower set of guy wires secure the tower at a height of approximately 15 ft (4.6 m).
Four arrowhead earth anchors (located approximately 15 ft (4.6 m) from the tower base at 90° intervals) secure the
guy wires to the ground. One upper guy wire and one lower guy wire attach to each earth anchor.
Tower Assembly – Hillside
If possible, position the tower to tilt along the incline of the hill, with the top of the tower uphill from the tower base.
This will add to the stability of the tower.
Tower Base
1. Locate the area where you will install the tower. Place the tower base on the ground and orientate in the direction
the tower will be tilted towards.
2. Have one person stand at the tower base holding a measuring tape.
3. The second person takes the measuring tape end and walks out 15 ft (4.6 m) and in a circle around the tower base.
• Make sure there are no obstructions along the circumference.

• Make sure there is sufficient room to tilt the tower into position and install the wind generator.
4. Drive the four tower base earth spikes into the ground toward the center of the base, as illustrated below.
Arrowhead earth anchors
1. Position the first earth anchor on the ground along the tower tilt axis, 15 ft (4.6 m) from the tower base.
2. Place the second earth anchor along the tower tilt axis, 15’ ft (4.6m) from the tower base in the opposite direction.
• With the tower base in the center, (4 places) 21.2 ft (6.6 m) the first and second earth anchors should form a straight
line 30 ft (9.2 m) along the tower tilt axis.
3. Place the third earth anchor 15 ft (4.6) from the tower base.
4. Place the fourth earth anchor 15 ft (4.6 m) from the tower base.
• With the tower base in the center, the third and fourth earth anchors should form a line perpendicular to the line
formed by the first two earth anchors
5. Check the position of the earth anchors to ensure that they are within approximately 6 in (15 cm) of their ideal
position.
• Each earth anchor should be 15 ft (4.6 m) from the tower base.
6. Insert the beveled end of the earth anchor driving rod into the arrowhead earth anchor, as illustrated below.
7. Drive the earth anchor up with force. You will notice the earth anchor pulling out of the ground into the ground using
the slightly. This will lock the earth anchor in the ground. earth anchor driving rod and a 10 kg hammer.
Note: No more than 12” inches (30 cm) of earth anchor cable should be out of the ground once it has been locked
into place.
• Notice the angle at which the earth anchor is being driven. This angle is important for maximum pull strength. The
angle should be in line with the angle of the guy wire (i.e. the angle should be pointing towards the tower base).
Important:
Earth anchors must be installed in soil that has been undisturbed.
8. Drive the earth anchor into the ground until 6” inches (15 cm) of cable remains above ground.

9. Then, insert the earth anchor driving rod through the cable eye and pull.
10. Finish installing the remaining three earth anchors as described above.
Important:
Although the earth anchor is designed to break through small rocks, if there is a rock or obstruction that is too large,
remove and relocate the anchor. The depth of the anchor is critical to its effectiveness.
Tower Assembly
The tower is assembled in several easy steps. If this is a permanent installation, first dig a trench from the base of the
tower, to where the battery is housed. This will assist in the laying of wire from your turbine to battery bank.
Tower Tube Layout
1. Lay out the six tower tubes on the ground as shown. Leave approximately 6” inches (15 cm) between each tube.

2. With the tubes laid out as shown on the preceding page, slide the guy wire attachment plates over the
corresponding tower tubes.
• Slide the 30 ft (9.1 m) guy wire attachment plate over the top tower tube.
• Slide the 21 ft (6.4 m) guy wire attachment plate over the fourth tower tube from the bottom.

3. Align the guy wire attachment plate so that each guy wire is in line with the anchors.
4. With all guy wire attachment plates in position, electrical wire can be run through the tower tubes. Leave sufficient
wire protruding at the top of the tower to connect the wind generator.
• Electrical wire can also be pulled through with a wire snake, after the tower tubes are assembled.
5. Join the tower tubes together using a soft-faced mallet or hammer. Use a piece of wood between the tube and the
mallet to protect the end of the tube.
• The expanded end of the tube prevents the guy wire attachment plate from sliding down the tube, and positions the
guy wire attachment plate at the correct height.
6. Secure the lower tube to the tower base with the M10 bolt and nyloc nut. Tighten the nut until it just contacts the
tower base.
Attaching the Guy Wires
1. Orientate guy wire attachment plates with their corners pointing towards the anchor. If they are not pointing towards
the anchor, adjust them before continuing.
2. Uncoil each guy wire bundle and extend them to their respective anchoring point. The fourth anchor point is directly
under the tower.
3. Begin attaching the guy wires to the earth anchors at the sides of the tower.
• Insert two cable thimbles in each earth anchor eyelet.
• Thread an upper guy wire and lower guy wire around its own cable thimble.
• Loosely attach two cable clamps to each guy wire.
4. Leave about 6” inches (15 cm) of slack in the guy wires, and tighten the cable clamps.
Note: The guy wire to the tower should contact the ‘saddle’ side of the cable clamp. On level ground, there will be
approximately 5 ft (1.5 m) of extra cable.
5. Attach two cable thimbles to the third earth anchor located directly below the tower.

6. Measure the length of the upper and lower guy wires on the side earth anchors. Use the same length for the guy
wires on the third earth anchor.
7. Secure the cable clamps to the third guy wire.
8. Place two cable thimbles on the fourth earth anchor. DO NOT connect the guy wires at this time.
9. The fourth set of guy wires are used to help tilt the tower into position. Secure these guy wires only after the tower
is upright.
It is important to remember during installation that guy wires must not become twisted, please take time to
ensure all wires are as straight as possible.
Raising the Tower
Sunforce Products Inc. highly recommends first tilting the tower into position without the wind generator attached, to
verify proper installation and operation of the tower.
1. Before raising the tower, have another person ready to assist with installation.
2. One person should push the tower up into position. The other person should pull by the unattached upper guy wire.
With the tower off the ground a few feet, make sure that all the wires are coming up cleanly.
Adjusting the Guy Wires
If the guy wires are too tight they may cause the tower to bow as it is raised. If this happens, lower the tower to the
ground and reduce the tension on the guy wires.
• Check to see which wire(s) are too tight (the wires act in pairs).
• Release the tension on one of the wires by loosening the 2 cable clamps until the cable can be slid through them
• Let out some cable until there is no tension in the wire.
3. Retighten the cable clamps before raising the tower.
4. Once the tower is raised to vertical, attach the last guy wires to their anchor.
5. Walk a short distance from the tower and look to see that it is straight. A visual check is vital throughout the
installation process and can often speed up the process, by adjusting as you go.
6. Focus on the angle of the tower. Adjust the cables until the tower is straight up and down. Use a carpenter’s level
held against the tower for this check.
7. To adjust the angle of the tower, relax one guy wire and tighten the guy wire opposite to it. Repeat this process until
the tower is straight.
8. When the tower is straight, make sure that all cable clamps are tight.
9. After all the adjustments have been made, lower the tower.
Important: When the tower is lowered to install the wind generator, undo only the pull-side cables. When adjusting
the cables, NEVER loosen both sets of guy wires at the same time. When the tower is re-erected, only those pullside
cables will need to be readjusted.
Installing your Sunforce Products Wind Turbine
Please refer to your Sunforce Products Wind Turbine manual for assembly instructions.
Maintenance
There are no moving parts in the tower, so maintenance is minimal. However, as part of your annual maintenance,
Sunforce Products, Inc. recommends that several areas are inspected to ensure long term integrity of your Wind
Turbine Tower Kit.
• Check guy wire condition. Inspect for wear and fraying at the guy wire to earth anchor connection points.
• Check guy wire tension. Guy wires should have uniform tension. Wires should be free of slack, but not overly taut.
• Check all bolts for tightness.
• Check cable clamps and pivot bolt.
• Check any unusual noises or vibrations. Investigate and correct as necessary.
Warranty:
This product is covered under a one year limited warranty. Sunforce Products Inc. Warrants to the original purchaser that this product is free from
defects in materials and workmanship for the period of one year from date of purchase. To obtain warranty service please contact Sunforce
Products for further instructions, at 1 888 478-6435 or email [e-mail] please note that proof of purchase including date, and
expiration of compmaint is required for warranty service.

Félicitations sur votre choix de l'ensemble de tour pour éolienne Sunforce Products. Cet ensemble est conçu
spécialement pour l'installation de votre éolienne Sunforce Products. Cette tour sécurisée par haubans utilise des
tuyaux légers qui assurent robustesse et sécurité. Deux personnes peuvent facilement ériger cette tour en une heure
environ. Puisque l'éolienne et la tour sont légers, aucun treuil ou véhicule n'est requis pour l'installation.
Cet ensemble de tour contient une base simple mais efficace ainsi qu'un système d'ancrage qui élimine le besoin
d'une fondation de béton. Dépendant de la condition de votre sol, le béton peut cependant être requis pour assurer un
ancrage adéquat. Il est important de lire ce Manuel au départ et de bien connaître les conditions de votre sol avant de
procéder à l'érection de la tour.
Lisez avec soin ce Manuel au complet avant de commencer l'assemblage. Sunforce Products Inc. n'assume aucune
responsabilité pour les erreurs ou les omissions lors de l'érection de la tour. L'utilisateur de cette information et du
produit assume la pleine responsabilité et les risques. Toutes les spécifications sont sous réserve de modifications
sans préavis. Si vous avez des questions sur l'emplacement, l'installation ou le fonctionnement, veuillez contracter
Sunforce Products Inc., ou votre fournisseur local avant l'installation.
Directives importantes portant sur la sécurité
Lisez ces instructions au complet avant de commencer l'érection de votre tour.
1) Ce Manuel contient des directives importantes qui doivent être respectées au cours de l'installation et de
l'entretien.
2) Lisez, comprenez bien et respectez tous les avertissements.
3) Obtenez tous les permis et les certificats d'ingénierie requis pour votre tour et son emplacement.
4) Les conditions du sol et du vent varient. Les tours et les fondations de celles-ci doivent être conçues
spécialement en fonction de votre emplacement.
5) Localisez votre tour pour éviter qu'elle tombe accidentellement sur des immeubles habités, sur la propriété des
voisins ou sur les lignes électriques.
6) Ne tentez jamais de monter dans la tour. Monter dans une tour est très dangereux.
7) Localisez le mat de la tour bien éloigné des immeubles habités et des lignes électriques. Une distance minimale
de 100 mètres (300 pieds) est recommandée.
8) Si l'éolienne émet des bruits ou semble être lâche, ou si la tour génère des bruits insolites, corrigez la situation
immédiatement. Une éolienne ou une composante lâche peut être endommagée davantage et/ou tomber de la
tour.
9) Ne jamais se tenir en ligne avec les pales lorsqu'elles sont en mouvement.
10) Les systèmes à haute tension présentent un risque de choc dangereux. Tous les systèmes à haute tension
doivent être câblés et entretenus par un électricien qualifié et licencié.
11) Portez des gants de sécurité lorsque vous manipulez les haubans.
12) Portez des gants de sécurité et des lunettes de sécurité lorsque vous travaillez avec ou près des batteries.
Installation sécuritaire
Il est très important de se rappeler que toutes les éoliennes sont équipées de pièces qui tournent à haute vitesse et
peuvent être très dangereuses! Assurez-vous que toutes les connexions boulonnées soient bien serrées et que les
ancrages des haubans soient adaptés aux conditions de votre sol.
1) Deux personnes doivent être présentes pour l'érection de la tour. Assurez-vous d'être au moins deux pour
l'assemblage et l'érection de la tour.
2) Portez toujours des chaussures de sécurité.
3) Portez toujours des lunettes de sécurité.
4) Portez toujours des gants de sécurité lorsque vous manipulez les haubans.
5) Choisissez une journée calme pour l'installation de votre tour.

Pièces de l'ensemble de la tour pour éolienne Sunforce Wind (Images non à l'échelle)
Base de la tour Hauban inférieur: 6,4 m (21 pi)
Hauban supérieur: 9,1 m (30 pi) Plaque de fixation des haubans
Serre-câbles (16) Cosses pour câble (8)

Ancre de terre à tête de flèche Piquets de fixation de la base
Tige d'enfouissement d'ancres de terre
Tuyaux de la tour: (1) 1,1 m (42 po); (1) 1,2 m (48 po); (4) 1.8 m, (72 po)
Sélection de votre emplacement
L'information contenue dans la présente section offre les détails sur l'emplacement idéal pour une tour d'éolienne. S'il
n'existe pas d'emplacement idéal dans votre secteur, localisez le meilleur emplacement possible. Rappelez-vous
qu'un emplacement adéquat accroît l'efficacité et la sécurité.
De petites augmentations de la vitesse moyenne du vent résultent en des augmentations dramatiques de l'énergie de
sortie de l'éolienne. Par exemple, une augmentation de 10 % de la vitesse moyenne du vent [4 à 5 m/s (9 à 10 mi/h)]
assure une augmentation d'environ 30 % de la puissance générée par le vent. Donc, plus l'emplacement est bon, plus
la performance est bonne. En règle générale, l'éolienne devrait être montée aussi haut et aussi loin des obstacles que
possible. Ceci assurera un tunnel aérodynamique libre.
Il existe deux exigences fondamentales pour le bon emplacement d'une éolienne :
•Des vents ayant une bonne vitesse moyenne;
•Des vents très peu affectés par la turbulence.
Plus la turbulence est faible, moins votre éolienne sera soumisse aux tensions, plus elle durera et plus d'énergie elle
générera. Les turbulences sont créées pas les obstructions.
Gardez ce qui suit en tête lorsque vous êtes à la recherche d'un emplacement :
•Une tour directement dans le sens du vent derrière un immeuble devrait dépasser d'au moins 6,1 m (20 pi) la
hauteur de l'immeuble.
•La tour devrait dépasser d'au moins 6,0 m (20 pi) tout obstacle dans un rayon de 152,4 m (500 pi).
Vitesse du vent
Votre éolienne génère de l'énergie lorsque le vent souffle. Un panneau photovoltaïque (PV) produit de l'énergie
lorsque le soleil brille. Ceci est normal selon les changements saisonniers. Lorsque le soleil brille avec force, le temps
est généralement calme; lorsqu'il y a des nuages, généralement, le vent souffle.

Pour que votre éolienne produise de l'énergie, la vitesse moyenne du vent à votre emplacement devrait être d'au
moins 2,68 mètres/seconde (6 miles/heure).
Si les vents dans votre secteur ont une vitesse moyenne inférieure à 2,68 m/s (6 mi/h), vous devriez peut-être
considérer la possibilité d'installer un système photovoltaïque (PV) près de votre éolienne, créant ainsi un système
d'énergie renouvelable hybride.
Topographie
Si, au départ, votre emplacement est plat, la topographie ne cause pas de problème lors de la sélection de
l'emplacement de votre éolienne.
Il existe des cas où l'emplacement le plus élevé disponible n'est pas nécessairement le meilleur endroit pour installer
votre éolienne. L'emplacement le plus élevé environnant peut être difficile d'accès, trop éloigné de l'endroit où vous
avez besoin d'électricité ou peut soumettre votre éolienne à des conditions de turbulence pouvant causer des
dommages. Le temps utilisé pour analyser la topographie avant l'installation est d'une importance capitale.
Obstacles
Les obstacles (immeubles, arbres, etc. entravant le passage du vent) produisent des sillages pouvant s'étendre sous
le vent à une très grande distance de l'obstacle et à une hauteur excédant de beaucoup la hauteur de l'obstacle. Ces
sillages sont des secteurs où la vitesse du vent diminue et peut causer des turbulences potentiellement dangereuses.
Les obstacles près de l'éolienne affecteront la performance de celle-ci.
Configuration de la base de la tour et des ancres de terre
Rappelez-vous que vous devez être deux personnes pour assembler votre ensemble de tour d'éolienne.
Configuration de la tour
La tour est d'abord assemblée au sol et puis, seulement après l'assemblage est-elle levée en position. La base de la
tour supporte la tour au sol et sert de point d pivot pour élever et abaisser celle-ci. Deux ensembles d'haubans (un
ensemble supérieur et un ensemble inférieur ayant quatre câbles par ensemble) sécurisent la tour à la verticale.
•L'ensemble de haubans supérieur sécurise la tour à une hauteur d'environ 8,0 m (26 pi).
•L'ensemble d haubans inférieur sécurise la tour à une hauteur d'environ 4,6 m (15 pi).
Quatre ancres de terre à têtes de flèche [situées à environ 4,6 m (15 pi) de la base de la tour à tous les 90 °] fixent les
haubans au sol. Un hauban supérieur et un hauban inférieur se fixent à chaque ancre de terre.
Assemblage de la tour – à flanc de coteau
Si possible, positionnez la tour pour qu'elle s'abaisse vers le haut de la colline, le haut de la tour se trouvant en amont
de la base. Ceci ajoutera de la stabilité à la tour.
Base de la tour
1) Localisez l'emplacement où vous installerez la tour. Placez la base de la tour au sol, l'orientant dans la direction
vers laquelle la tour sera inclinée.
2) Demandez à une personne de se positionner à la base de la tour en tenant un ruban à mesurer.
3) La seconde personne saisit alors l'extrémité du ruban à mesurer et se déplace jusqu'à 4,6 m (15 pi) et marche en
rond autour de la base de la tour.
• Assurez-vous qu'il n'existe aucune obstruction autour de la circonférence.
• Assurez-vous qu'il existe suffisamment d'espace pour lever la tour en position et installer l'éolienne.
4) Enfoncez les quatre piquets de fixation de la base de la tour dans le sol les orientant vers le centre de la base tel
qu'illustré ci-dessous.

Ancres de terre à pointe de flèche
1. Placez la première ancre de terre au sol sur l'axe d'inclinaison de la tour à 4,6 mètres (15 pi) de la base.
2. Placez la seconde ancre de terre au sol sur l'axe d'inclinaison de la tour à 4,6 mètres (15 pi) de la base dans la
direction opposée.
•La base de la tour se trouvant au centre, les première et seconde ancres de terre devraient former une ligne
droite de 9,2 mètre (30 pi) sur l'axe d'inclinaison de la tour.
3. Placez la troisième ancre de terre à 4,6 mètres (15 pi) de la base de la tour.
4. Placez la quatrième ancre de terre à 4,6 mètres (15 pi) de la base de la tour.
•La base de la tour se trouvant au centre, les troisième et quatrième ancres de terre devraient former une ligne
droite perpendiculaire à la ligne formée par les deux premières ancres de terre.
5. Vérifiez les positions des ancres de terre pour vous assurer qu'elles se trouvent à environ 15 cm (6 po) de leurs
positions idéales.
•Chaque ancre de terre devrait se trouver à 4,6 mètres (15 pi) de la base de la tour.
•La distance entre chaque ancre de terre devrait être de 6,6 m (21,2 pi).
6. Insérez l'extrémité en biseau de la tige d'enfouissement d'ancre de terre dans la tête de flèche de l'ancre de terre
tel qu'indiqué ci-dessous.
7. Enfoncez l'ancre de terre avec force au moyen de la tige d'enfouissement d'ancre de terre et d'une masse de 10
kg (20 lb).
•Notez à quel angle l'ancre de terre est enfoncée dans le sol. Cet angle est important pour assurer une force
d'ancrage maximale. L'angle devrait correspondre à l'angle des haubans et s'aligner au plan joignant le point
d'ancrage et la base de la tour.
Important : Chaque ancre de terre doit être enfouie dans un sol non dérangé.
8. Enfoncez l'ancre de terre dans le sol jusqu'à ce qu'une longueur de 16 cm (6 po) du câble demeure en dehors du
sol.

9. Puis, passez la tige d'enfouissement d'ancre de terre dans l'œil du câble et tirez légèrement. Vous noterez que le
câble de l'ancre de terre sortira quelque peu. Cette opération bloquera l'ancre de terre dans le sol.
Remarque : Le câble de l'ancre de terre ne devrait pas sortir du sol de plus de 30 cm (12 po) lorsque l'ancre est
bloquée en place.
10. Complétez l'installation des autres trois ancres de terre en suivant la même procédure.
Important :
L'ancre de terre a été conçue pour passer à travers les petites pierres. Cependant, si une pierre ou une obstruction
est trop grosse, retirez et relocalisez l'ancre. La profondeur d'enfouissement de l'ancre est essentielle pour assurer
son efficacité.
Assemblage de la tour
L'assemblage de la tour comporte plusieurs étapes simples. S'il s'agit d'une installation permanente, creusez tout
d'abord une tranchée allant de la base de la tour jusqu'aux installations abritant les batteries. Ceci facilitera la pose
des câbles allant de votre éolienne jusqu'à l'ensemble des batteries.

Configuration des tuyaux de la tour
1. Placez les six tuyaux de la tour au sol tel qu'indiqué. Assurer un jeu d'environ 15 cm (6 po) entre chaque tuyau.
2. Alors que les tuyaux sont placés tel qu'indiqué à la page précédente, glissez les plaques de fixation des haubans
sur les tuyaux correspondants de la tour.
•Glissez la plaque de fixation des haubans de 9,1 m (30 pi) sur le tuyau du haut de la tour.
•Glissez la plaque de fixation des haubans de 6,4 m (21 pi) sur le quatrième tuyau de la tour à partir du bas.

3. Alignez les plaques de fixation des haubans pour que les haubans soient en ligne avec les ancres de terre.
4. Lorsque les deux plaques de fixation des haubans sont en place, les câbles électriques peuvent être acheminés
dans les tuyaux de la tour. Laissez suffisamment de câble dépassant le haut de la tour pour permettre de
brancher l'éolienne.
•Les câbles électriques peuvent aussi être acheminés dans les tuyaux au moyen d'un tire-fils lorsque les
tuyaux de la tour sont assemblés.
5. Assemblez les tuyaux de la tour en utilisant un maillet ou un marteau. Utilisez un morceau de bois entre le tuyau
et la massette pour protéger l'extrémité du tuyau.
•L'extrémité expansé du tuyau empêche la plaque de fixation des haubans de glisser le long des tuyaux et
positionne celle-ci à la bonne hauteur.
6. Sécurisez le tuyau du bas de la tour à la base de la tour au moyen du boulon M10 et de l'écrou Nyloc. Serrez
l'écrou jusqu'à ce qu'il fasse tout juste contact avec les languettes de la base de la tour.
Fixation des haubans
1. Orientez les plaques de fixation des haubans pour que leurs coins pointent vers les ancres de terre. S'ils ne
pointent pas dans cette direction, ajustez-les avant de procéder.
2. Déroulez chaque hauban dans la direction de son point d'ancrage respectif. Le quatrième point d'ancrage se situe
directement en ligne avec le pied de la tour.
3. Commencez par raccorder les haubans aux ancres de terre sur les côtés de la tour opposés à l'axe de
pivotement de celle-ci.
•Insérez deux cosses de câble dans chaque œil d'ancre de terre.
•Enfilez un hauban supérieur et un hauban inférieur autour de sa propre cosse de câble.
•Installez sans trop serrer deux serre-câbles sur chaque hauban.

4. Laissez un jeu d'environ 15 cm (6 po) dans les haubans et serrez les serre-câbles.
Remarque : Le hauban allant à la tour devrait entrer en contact avec le côté de la collerette du serre-câbles. Sur
un sol à niveau, il y aura environ 1,5 m (5 pi) de câble de trop.
5. Installez deux cosses de câbles à la troisième ancre de terre située directement au pied de la tour.
6. Mesurez les longueurs des haubans supérieurs et inférieurs aux ancres de terre latéraux. Utilisez les mêmes
longueurs pour les haubans de la troisième ancre de terre.
7. Sécurisez les serre-câbles des troisièmes haubans.
8. Installez deux cosses de câble sur la quatrième ancre de terre. NE RACCORDEZ PAS ces haubans maintenant.
9. Le quatrième ensemble d'haubans sont utilisés pour ériger la tour en position. Ne sécurisez ces haubans que
lorsque la tour est à la verticale.
Il est important de se rappeler que durant l'installation il faut éviter de tordre les haubans. Veuillez donc
prendre le temps requis pour vous assurer que tous les haubans soient aussi droits que possible.
Érection de la tour
Sunforce Products Inc. recommande fortement d'ériger tout d'abord la tour en position sans l'éolienne pour s'assurer
d'une installation et d'un fonctionnement adéquat de la tour.
1. Avant d'ériger la tour, assurez-vous d'avoir quelqu'un pour vous aider durant l'installation.
2. Une personne devrait lever la tour en position en poussant sur celle-ci. L'autre personne devrait tirer au moyen du
hauban supérieur non fixé. Lorsque la tour se trouve à quelques pieds du sol, assurez-vous que tous les haubans
s'élèvent correctement.
Ajustement des haubans
Si les haubans sont trop serrés, ils peuvent courber la tour lors de l'érection. Dans ce cas, abaissez la tour au sol et
réduisez la tension des haubans.
• Vérifiez quels haubans sont trop serrés (les haubans agissent en paire).
• Relâchez la tension de l'un des haubans en desserrant les deux serre-câbles jusqu'à ce que l'hauban puisse
glisser.
• Relâchez suffisamment d'hauban pour éliminer la tension.
3. Resserrez les serre-câbles avant d'ériger la tour.
4. Lorsque la tour est à la verticale, fixez les derniers haubans à leur ancre de terre.
5. Éloignez-vous à une petite distance de la tour et assurez-vous qu'elle est droite et à la verticale. Une vérification
visuelle tout au cours du processus de l'installation est vitale et peut accélérer ce processus en effectuant des
ajustements au fur et à mesure que le travail avance.
6. Portez particulièrement attention à la position verticale de la tour. Ajustez les haubans jusqu'à ce que la tour soit
droite et verticale sur toute sa longueur. Utilisez un niveau de menuisier contre la tour pour cette vérification.
7. Pour ajuster la position verticale de la tour, relâchez un hauban et resserrez l'hauban opposé. Répétez ce
processus jusqu'à ce que la tour soit à la verticale.
8. Lorsque la tour est à la verticale, assurez-vous que tous les serre-câbles soient bien serrés.
9. Lorsque tous les ajustements ont été effectués, abaissez la tour.

Important : Lorsque la tour est abaissée pour l'installation de l'éolienne, ne défaire que les haubans sur lesquels
on a tiré pour lever la tour. Lors de l'ajustement des haubans, NE RELÂCHEZ JAMAIS en même temps les deux
ensembles d'haubans. Lorsque la tour est érigée de nouveau, seuls les haubans sur lesquels on a tiré devront
être réajustés.
Installation de votre éolienne Sunforce Products
Veuillez référer au Manuel de votre éolienne Sunforce Products pour les instructions d'assemblage.
Entretien
Il n'existe aucune pièce mobile dans la tour; de ce fait, l'entretien est minimal. Cependant, au cours de votre entretien
annuel, Sunforce Products, Inc. recommande que plusieurs zones soient inspectées pour assurer l'intégrité à long
terme de votre ensemble de tour d'éolienne.
• Vérifiez l'état des haubans. Inspectez les points de raccordement des haubans et des ancres de terre pour
tout indice d'usure ou d'effilochage.
• Vérifiez la tension des haubans. Les haubans devraient tous avoir une tension similaire. Les haubans ne
devraient être ni lâches, ni trop tendus.
• Vérifiez que tous les boulons soient bien serrés.
• Vérifiez les serre-câbles et le boulon axe de pivot.
• Vérifiez tous les bruits et les vibrations inusités. Investiguez et corrigez au besoin.
Garantie :
Ce produit est couvert par une garantie limitée d'un an. Sunforce Products Inc. garantit à l'acheteur initial que ce produit demeurera libre de
défectuosités de matériaux ou de fabrication pendant une période d'un an à partir de la date de l'achat. Pour obtenir les services de garantie,
veuillez contacter Sunforce Products pour obtenir des directives supplémentaires au 1-888-478-6435 ou par courrier électronique à
[e-mail]. Veuillez noter qu'une preuve d'achat incluant la date d'achat et la date d'expiration ainsi qu'une explication de la
réclamation sont requises pour obtenir les services de garantie.
Enhorabuena por la compra del kit de Torre de montaje para el aerogenerador Sunforce, diseñado específicamente
para su aerogenerador Sunforce. Esta torre con tensores de sujeción utiliza tubos ligeros que proporcionan seguridad
y robustez a su instalación. Puede ser instalada entre 2 personas en 1 hora aproximadamente. Debido a la ligereza
del aerogenerador y de la torre, no se requieren herramientas especiales ni vehículo de apoyo para su instalación.
El kit incluye una base para la torre simple y muy efectiva que permite instalar la torre en casi cualquier tipo de suelo
sin necesidad de usar una base de hormigón. Es importante que lea este manual primero y conozca las condiciones
del suelo antes de proceder a la instalación de la torre.
Lea este manual detenidamente y completamente antes de comenzar el ensamblaje. Sunforce Products Inc. no
asume ninguna responsabilidad en caso de no seguir estas instrucciones u omitirlas. El usuario de esta información y
producto asumen total responsabilidad y riesgo. Todas las especificaciones pueden ser alteradas sin previo aviso. Si
tiene alguna pregunta en el lugar de la instalación o modo de hacerlo, contacte por favor con Sunforce Products Inc.,
o su distribuidor antes de proceder a la instalación.
Instrucciones Importantes de Seguridad
Lea estas instrucciones completamente antes de instalar su torre.
1) Este manual contiene instrucciones importantes que deben ser seguidas durante la instalación y mantenimiento.
2) Lea, entienda y respete todas las precauciones.
3) Obtenga todos los permisos y certificaciones requeridos para la torre y el lugar donde va a ser instalada.

4) Las condiciones del suelo y del viento varían. Las torres y las bases de la torre deben ser apropiadas para su
localización específica.
5) Sitúe la torre de modo que no pueda caer sobre edificios ocupados, vecindades, zonas de paso o líneas eléctricas.
6) No intente subirse a la torre, es muy peligroso.
7) Sitúe el mástil de la torre lejos de edificios ocupados o líneas eléctricas Se requiere un mínimo de 100 m de
distancia de seguridad.
8) Si el aerogenerador suena como si o parece que estuviera suelto o flojo, o si la torre emite in ruido anormal,
corríjalo de inmediato. Un aerogenerador o cualquier otro componente que no está bien ajustado a la torre podría
causar daños y/o podría caerse de la torre.
9) No esté nunca cerca de aerogenerador con las aspas en funcionamiento.
10) Los sistemas de alto voltaje representan un riesgo de shock. Todos los sistemas de alto voltaje deberían de
instalarse y ser mantenidos por personal cualificado.
11) Utilice guantes protectores cuando esté manipulando los tensores o vientos.
12) Utilice guantes protectores y gafas de seguridad cuando trabaje con baterías.
Instalación Segura
Es muy importante recordar que cualquier aerogenerador contiene partes que giran a alta velocidad y que esto
puede ser peligroso. Asegúrese que todas las conexiones y tornillos están bien sujetos y que las sujeciones de los
tensores son adecuados para la condición de su suelo.
1) El levantamiento de la torre debe hacerse entre 2 personas. Lo ideal es que 2 personas estén presentes durante
todo el ensamblaje y elevación de la torre.
2) Utilizar siempre calzado con la puntera cerrada.
3) Utilizar siempre gafas de seguridad.
4) Utilizar siempre guantes protectores para manipular cables.
5) Elija un día tranquilo para instalar su torre. Sin viento.
Componentes del Kit de Torre para aerogenerador Sunforce (las imágenes NO se muestran a
escala)
Base de la Torre Juego de Vientos Inferior: (21 ft / 6.4 m)
Juego de Vientos Superiores: 30 ft / 9.1 m Pletina de fijación de Vientos
