Superior xp-950 User manual

Návod k obsluze
Návod na obsluhu
Instruction book
Gebrauchsanleitung
Гарантийный паспорт
Instrukcja obsługi
Notice d‘utilisation

ČESKY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
SLOVENSKY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
ENGLISH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
DEUTCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
РУССКИЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
POLSKI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
FRANÇAIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147

3
Obsah:
Úvod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Základní názvosloví jízdního kola. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Prvních 150 km . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Proč záběh a proč zrovna 150km? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Co tedy sledovat při záběhu? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Jak s kolem jezdit během záběhu?. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Nářadí, bez kterého se neobejdete. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Základní pokyny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Montážní pokyny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Utahovací momenty pro díly jízdních kol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Instalace předního kola . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Instalace řídítek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Instalace sedla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Instalace karbonové sedlovky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Instalace brzdových lanek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

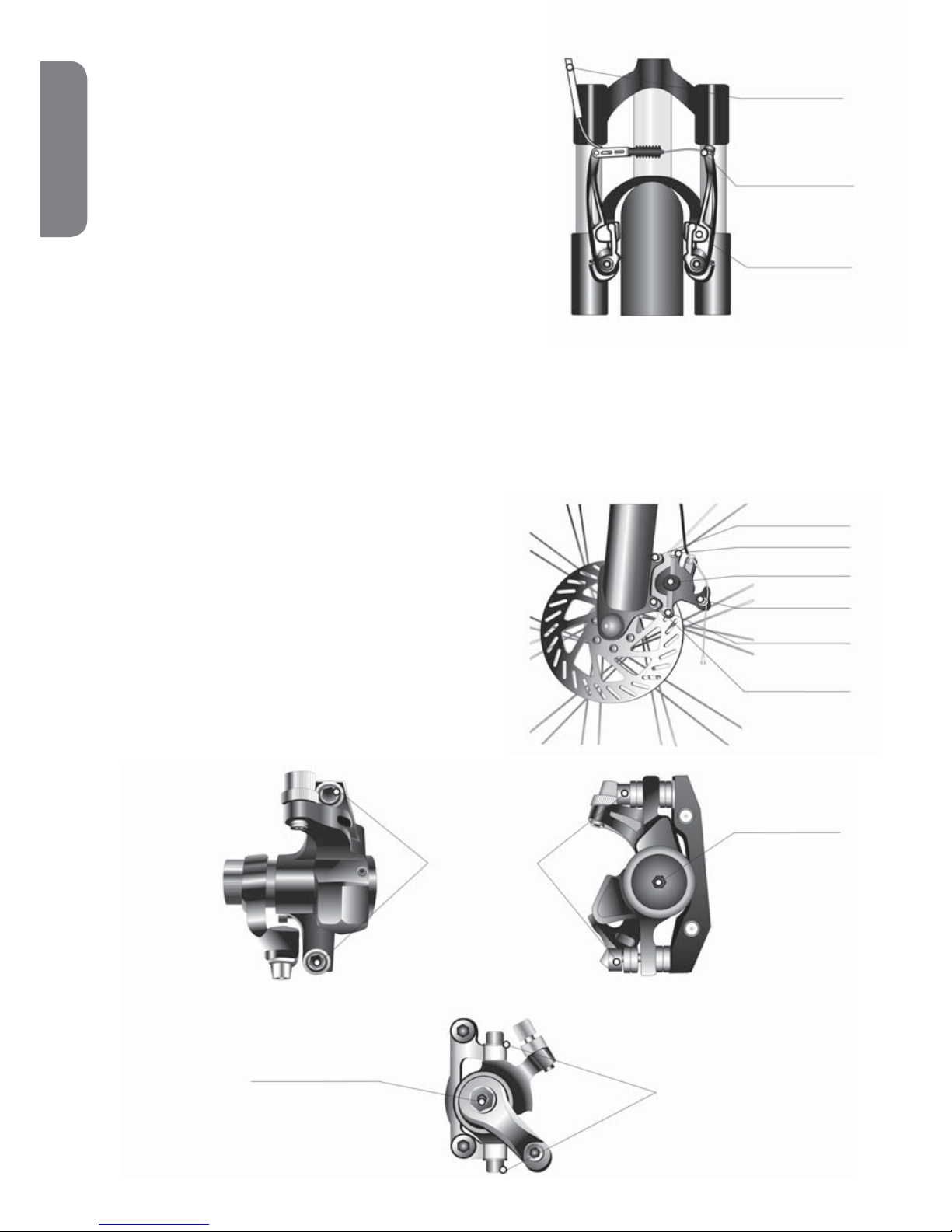

Seřízení brzd. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Instalace pedálu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

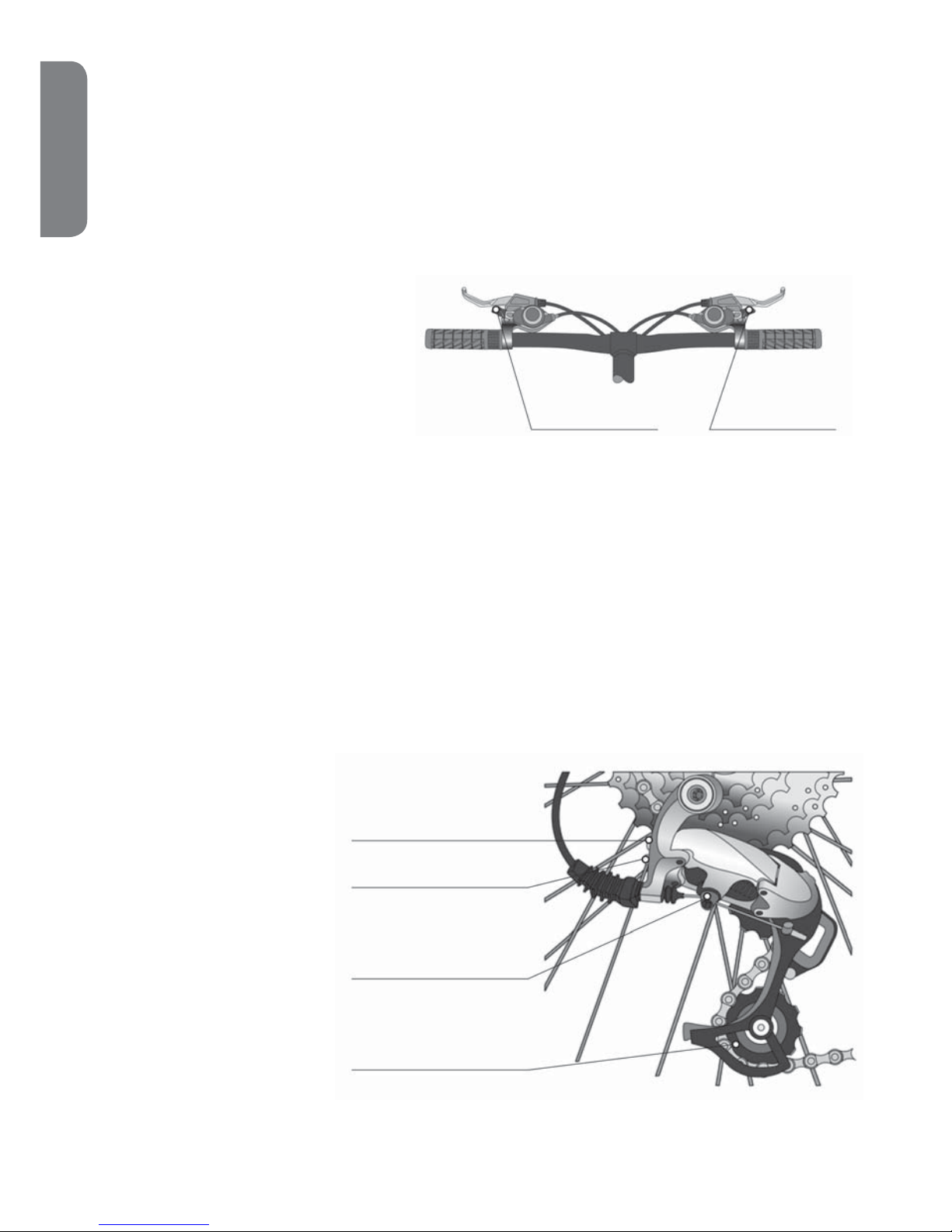

Práce přehazovačky a přesmykače. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Přesmykač . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Přehazovačka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Přenastavení lanka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Seřízení ložisek. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Pedály . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Dětská kola . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Mazání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Garance – všeobecné zásady . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Poskytnutí záruky v jednotlivých konkrétních případech . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Důležitá upozornění . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Záruční list. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Všeobecné zásady . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Podmínky záruky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Nárok ze záruky zaniká . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
ČESKY

4
Vážený zákazníku,
společnost BIKE FUN INTERNATIONAL Vám děkuje za zakoupení jejího výrobku –
jízdního kola, které je osazeno kvalitními komponenty renomovaných firem.
Horské kolo je uzpůsobeno pro jízdu v terénu a pokud není vybaveno blatníky
a osvětlením, není určeno k běžnému provozu po pozemních komunikacích. Kola
horská a kola trekkingová (city bike), která jsou vybavena blatníky a osvětlením, jsou
určena pro provoz po pozemních komunikacích.
Kolo je možno používat pouze k účelu, pro který bylo vyrobeno.
Pro další údržbu kola Vám poslouží tento návod, který obsahuje rovněž záruční list
a podmínky garance.
Společnost BIKE FUN INTERNATIONAL, výrobce Vašeho nového kola, Vám přeje mnoho
krásných a bezpečných kilometrů.
Všeobecné varování
Cyklistika může být hazardní dokonce i při největší opatrnosti. Nezbytná je proto důkladná údržba kola,
jelikož snižuje riziko úrazu. Tento manuál obsahuje mnoho varování a výstrah týkajících se následků
zanedbané údržby nebo pravidelné technické kontroly Vašeho kola. Mnohá z těchto varování a výstrah
říkají: „Můžeš ztratit kontrolu a upadnout.“ Jelikož výsledkem každého takového pádu může být vážné
zraněnínebodokonceismrt,totovarováníbynemělobýtnikdyopomíjeno.Přijízděnakoledoporučujeme
používat ochrannou přilbu schváleného typu.
BIKE FUN INTERNATIONAL s.r.o.
Areál Tatry 1445/2
742 21 Kopřivnice
tel.: [phone]
fax: [phone]
[email protected]
www.bikefunint.com
ČESKY

55

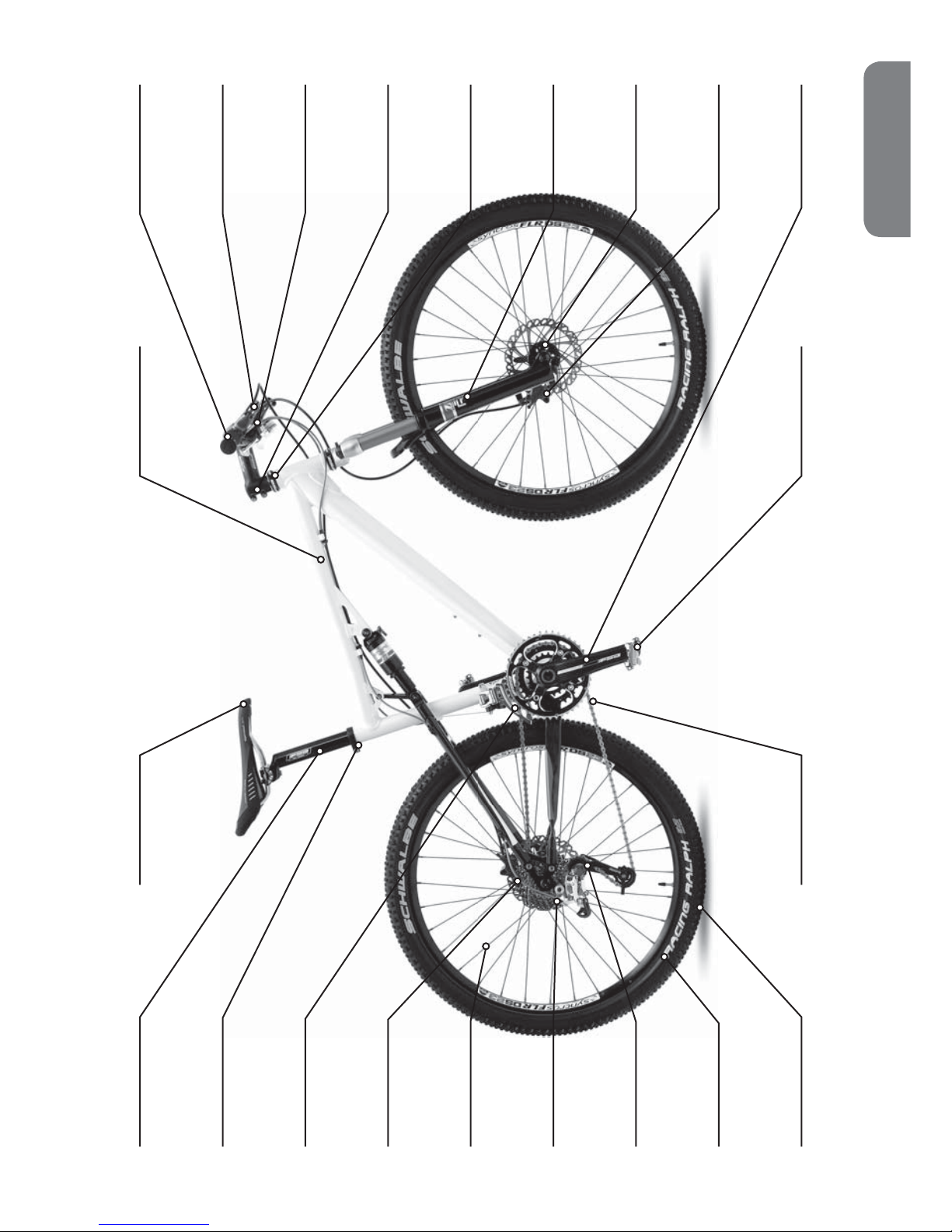

ZÁKLADNÍ NÁZVOSLOVÍ JÍZDNÍHO KOLA  HORSKÉ KOLO
Poznámka:Vybavení jízdního kola se mění dle kategorie!
sedlovka řídítka podsedlový šroub brzdová páka přesmykač řadicí páčky zadní brzda představec paprsek hlavové složení pastorky (na zadním náboji)
přední vidlice
přehazovačka přední náboj ráfek přední brzda plášť
klika s převodníky
(na ose středového složení)
řetěz pedál sedlo rám
ČESKY

6
zámek
řadicí páčky
brzdové páčky
stavitelný představec
přední světlo
odpružená vidlice
válečková brzda
přední náboj

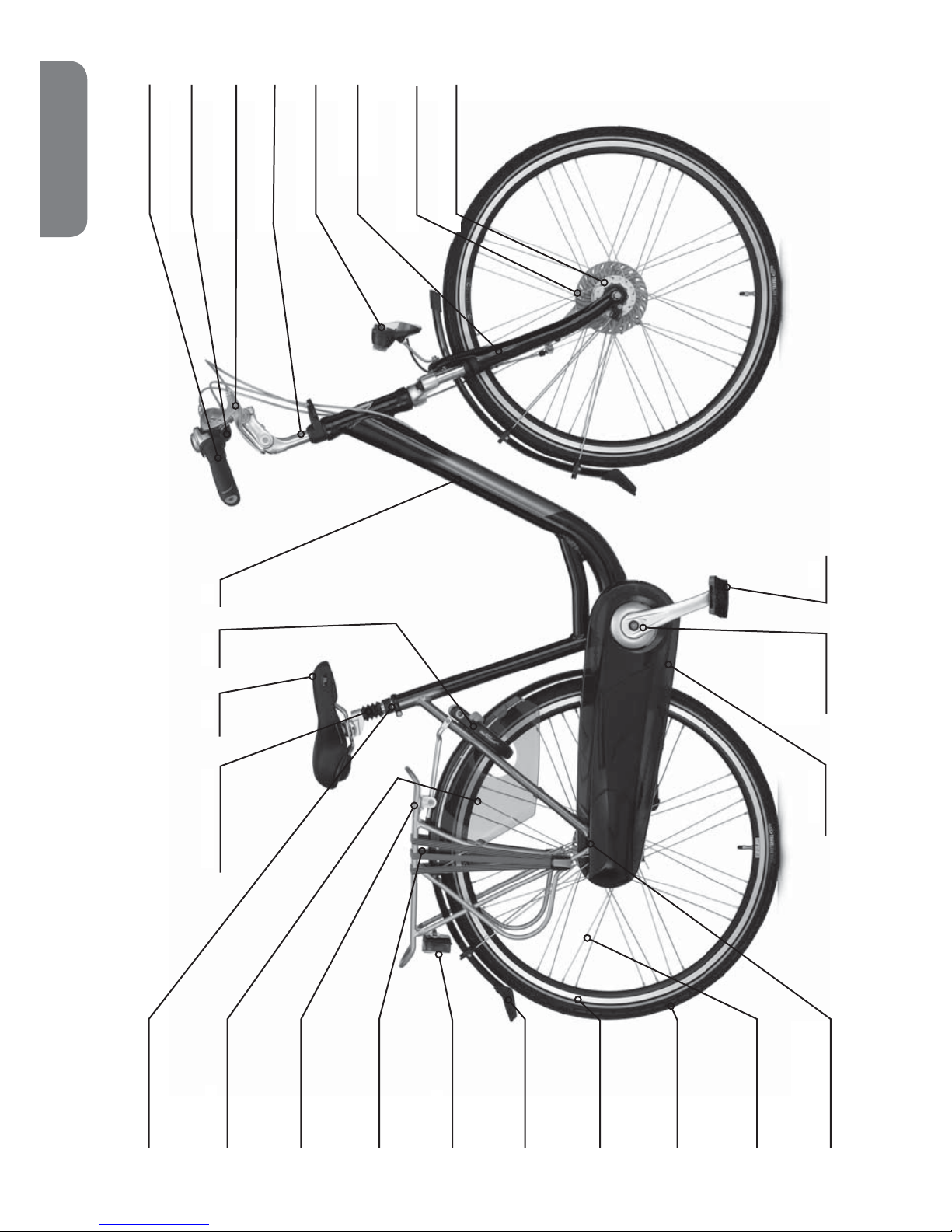

ZÁKLADNÍ NÁZVOSLOVÍ JÍZDNÍHO KOLA - MĚSTSKÉ KOLO
rámsedlo
podsedlový šroub ochrana šatů nosič popruhy zadní světlo blatník ráfek plášť paprsek pastorky (na zadním náboji) kryt řetězu
klika s převodníky (na ose středové- ho složení) pedál
řídítka
odpružená sedlovka
ČESKY

7
zámek
brzdové páčky
stavitelný představec
přední světlo
V - brzdy
odpružená vidlice
ZÁKLADNÍ NÁZVOSLOVÍ JÍZDNÍHO KOLA  TREKKINGOVÉ KOLO
rám madlosedlo
odpružená sedlovka
podsedlový šroub
popruhy nosič
zadní světlo blatník ráfek plášť paprsek přehazovačka
stojan kryt řetězu
klika s převodníky (na ose středové- ho složení) klikapedál
V - brzdy
řídítka
ČESKY

8
JEDNOTLIVÉ KATEGORIE KOL A JEJICH POUŽITÍ:
Dětská kola EN14765: všechna dětská kola do velikosti 20“ jsou určena pro použití na hřištích a uzavřených plochách a to pouze
pod dozorem rodičů, nebo zodpovědné osoby. Doporučené zatížení kol velikost 20“ do 30kg; velikost 24“ do 45kg.
MTB kola EN14766: jsou určena pro sportovní jízdu v terénu. Doporučené zatížení je do 100 kg.
Treková a městská kola EN14764: jsou určena pro provoz na pozemních komunikacích a lehkém terénu se zaměřením
na turistiku a volný čas. Doporučené zatížení je do 120kg včetně zavazadla.
Pokud je hmotnost jezdce včetně zavazadla vyšší kontaktujte vašeho prodejce, který, je-li to nezbytné, provede úpravy a seřízení.
PRVNÍCH 150km
Prvních 150 km lze definovat jako zahřívací kolo, ve kterém je život cyklisty naplňován emocemi a pestrými zážitky z nového
sportu, ale na straně druhé je testována provozní spolehlivost a životnost kola.
PROČ ZÁBĚH A PROČ ZROVNA 150km?
Trocha teorie nikoho nezabije. Každá věc během svého provozu ctí jistý zákon týkající se počtu závad v závislosti na délce jejího
užívání. Mechanizmy se více méně poslušně chovají podle celkem přiléhavě nazvané vanové křivky výskytu poruch, která má tři
zásadně odlišná provozní období. Na počátku poměrně prudce počty závad klesají, pak přijde dlouhý úsek s jejich rovnoměrným
nízkým výskytem a nakonec se začnou poruchy zase objevovat stále častěji.
První etapou je právě záběh, druhou lze označit jako optimální dobu provozu. Dlouhodobý provoz s minimálními poruchami je
pak odměnou za naši starostlivost a údržbu. Na provozní dobu zvýšeného dohledu vyjádřenou cifrou 150km je třeba pohlížet jako
na dobu vhodnou k provedení první garanční prohlídky určenou na základě servisních zkušeností.Vychází se i z předpokladu, že
dražší, více provozně zatěžovaná kola budou pečlivěji majiteli sledována. Nevykládejte si ale termín první záruční opravy jako den,
kdy se na vaše kolo poprvé někdo podívá. Mohl by vám totiž také rovnou některé díly, například kliky nebo řízení, vyměnit za nové
– a to na váš účet. Zanedbanou údržbu totiž nepokrývá ani celoživotní záruka.
COTEDY SLEDOVAT PŘI ZÁBĚHU
I když je kolo správně předprovozně seřízeno, výrobní technologie dílů i jejich montáž vyžadují určitý provozní čas ke stabilizaci
správné funkce. Obecně vše, co se hýbe a točí, si potřebuje nalézt a vyhladit svoji dráhu a vše na pevno mechanicky spojené si musí
vzájemně sednout a vytvořit potřebné styčné plochy. Ohlazením drsností styčných povrchů dojde ke vzniku vůlí u točivých nebo
kluzných uložení a u pevných spojů k jejich uvolnění.
Co to znamená? Pedály mohou jít zpočátku ztuha, ale za čas mají znatelnou vůli. Stejně tak sedlovka, se kterou se jen obtížně
nastavovala výška sedadla. U drahých dílů s broušenými drahami je tento problém většinou jednorázově doseřízením vyřešen.
Naopak součástky s lisovanými, často nekruhovými a málo tvrdými plochami pro kuličky se obtížně seřizují a dosažení stavu
dlouhodobě optimálního nastavení je u nich někdy prakticky nemožné. Jednotlivá ostře sledovaná místa, jejichž zanedbaná údržba
může mít výrazný vliv i z hlediska bezpečného provozu: Doporučení: pokud dojde provozem k poškození dílů nebo součástek jízdního
kola, neprodleně je vyměňte!!! Používejte výhradně originální náhradní díly zakoupené u autorizovaných prodejců!!!
DoporučujemeVaše kolo nechat v pravidelných intervalech alespoň jednou ročně zkontrolovat v autorizovaných servisních dílnách!
V případě nehody důrazně doporučujeme nechat si kolo odborně zkontrolovat v autorizovaném servisu.
ČESKY

9
1. spojení klik s hřídelem
- dotažením šroubu/matice v ose klíčem zkontrolujte spojení klik s hřídelem zpočátku před každou jízdou, později občas, ale
vždy, když se ze středového složení ozývají pravidelné zvuky nebo je podezření na vznik vůle. Na vůli vzniklou nedostatečným
utahováním šroubu kliky (vzniká deformace čtyřhranu kliky) v ose se nevztahuje nárok na reklamaci či výměnu.
2. dotažení pedálů v klikách
- nejenom po první jízdě se jistě vyplatí klíčem č. 15 zkontrolovat, zda čela os dostatečně sedí na ploše klik. Na nedotažené pedály
v klikách a následné vymačkání (poničení) závitu v klikách se nevztahuje nárok na reklamaci či výměnu.
3. hlavové složení
- před každou jízdou se přesvědčte o dotažení pojistné matice řízení a zjistěte poklepnutím předního kola, zda nevznikla vůle
v uložení, která by postupně mohla misky řízení zcela znehodnotit.
Na nedotažení a následné poničení hlavového složení se nevztahuje nárok na reklamaci či výměnu.
hlavové složení integrované
- před každou jízdou se přesvědčte o dotažení imbusového šroubu umístěného nahoře hlavového složení a poklepáním předního
kola zjistíte, zda nevznikla vůle v uložení, která by postupně mohla misky řízení zcela znehodnotit.
Na nedotažení a následné poničení hlavového složení se nevztahuje nárok na reklamaci či výměnu.

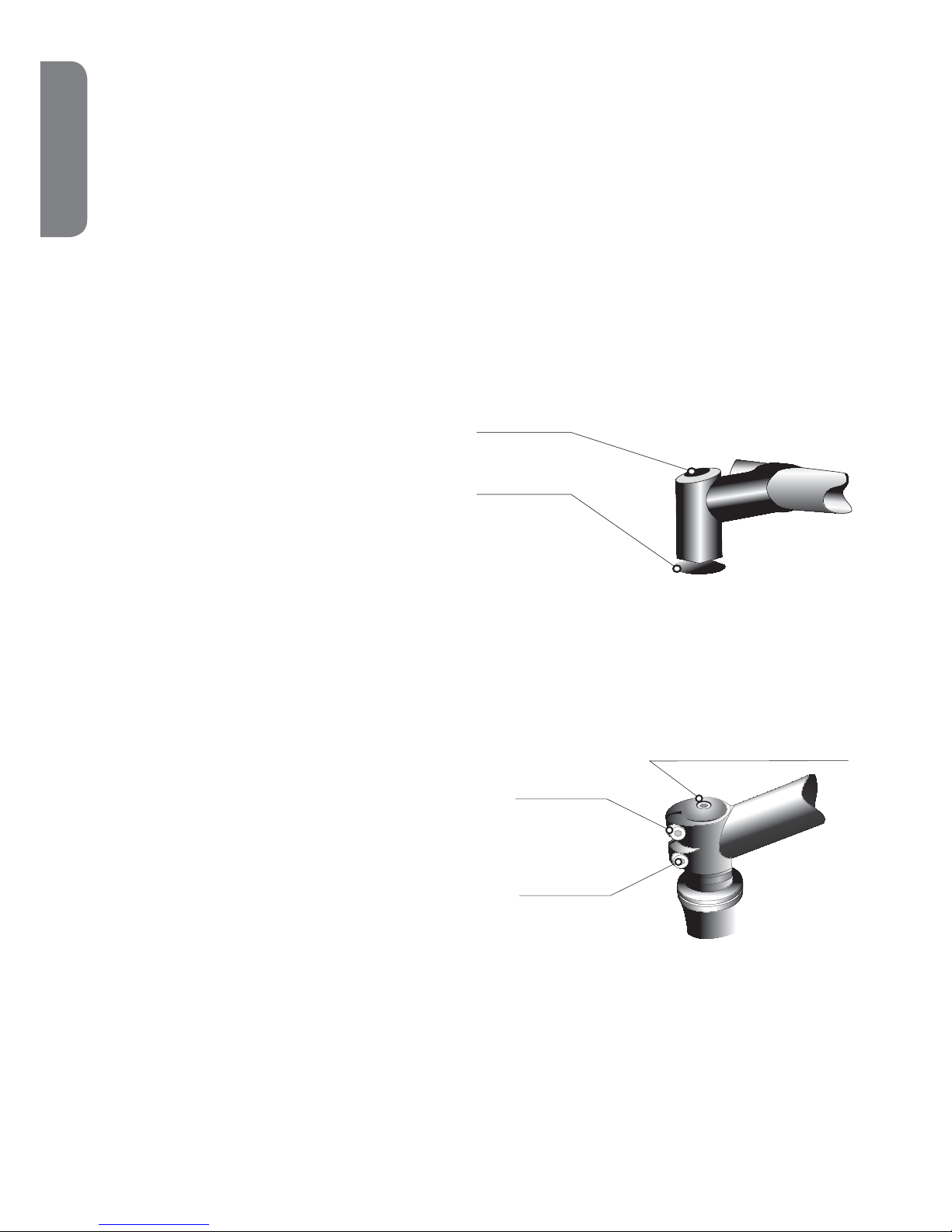

4. šrouby představce
- občas je dobré přitáhnout vřeteno představce a zejména šroub objímky – točící se řídítka jsou pro jízdu velmi nebezpečná.
5. brzdy
- před každou jízdou zmáčkněte obě brzdové páky a pohledem zkontrolujte, zda jsou přední i zadní brzdové botky vůči ráfku
správně nastaveny – dále viz. Základní pokyny.
JAK S KOLEM JEZDIT BĚHEM ZÁBĚHU?
Citlivěji a vnímavěji, než s kolem již zajetým. Z počátku jezděte pomaleji, vyhýbejte se extrémním sjezdům v náročném terénu.
Ten si můžete dovolit, až překonáte nejistotu a získáte zručnost v řízení svého nového kola. Rozhodně se vyplatí v prvních
kilometrech sbírat zkušenosti, sledovat kolo a následně seřídit a dotáhnout vše, co se povolí.Tak nářadí vždy s sebou, rozum
do hrsti a hlavně s citem!
Doladěním seřizovacího šroubu přehazovačky, většinou o půl až jednu otáčku, lze obnovit tichý chod. U přesmykače se seřízení
provede stavěcím šroubem na řazení, ale někdy je příčinou příliš nebo zase málo napjaté lanko a tah je potřeba upravit. Stává
se také, že nevhodná poloha vodítka přidrhává o řetěz nebo dokonce sníží schopnosti řazení. Přesmykač musí být rovnoběžně
s převodníky a ve správné výšce. Seřízení je podmínkou funkce nutnou, nikoliv postačující. Není-li v pořádku řetěz, nemůže ani
pohon dobře chodit.Tuhý článek znamená snížení průchodnosti řetězu vodítkem, jeho špatný náběh na zuby pastorků a zejména
na těch nejmenších se pak projeví střílením nebo přeskakováním. Stejně tak suchý řetěz ztěžuje svým mechanickým odporem jízdu
a podstatně zpomaluje proces řazení. Pro mazání používejte raději řídké oleje s teflonem a vysokou schopností zavzlínat dovnitř
(např. GT 85) nebo speciální mazadla na řetězy (Castrol). Klasické strojní oleje jsou sice podstatně levnější, ale řetěz se musí s nimi
doslova prolít, přebytečný olej s povrchu utřít a přesto zabránit vzniku šmíru je prakticky nemožné. Řetězu se vyplácí věnovat
pozornost od počátku až do konce jeho technického života. Když totiž propásnete čas vhodný k výměně, je téměř jisté, že budete
měnit také kazetu a možná i převodníky. (To se ale určitě během prvních 150 km nestane).
A nezapomeňte – pokud budete z jakéhokoli důvodu rozpojovat řetěz – že každé jiné místo než černý čep je pro to vhodné. Černé
spojovací čepy mají totiž větší průměr než ostatní a jejich protlačením ven se zvětší otvor v článku natolik, že zde další zatažení
čepu nemá naději na spolehlivé fungování a je velmi pravděpodobné, že se řetěz tady zase rozpojí. Černé čepy používejte zásadně
ke spojování, při rozpojení se jim vždy vyhněte.
ČESKY

10
NÁŘADÍ, BEZ KTERÉHO SE NEOBEJDETE
• imbusové klíče 8, 6, 5, 4, 3, 2 • stranové klíče 15, 10 (2x), 9, 8
• stranové klíče tenké 17, 14, 13 • klíče na hlav. slož. 40, 36, 34 (2x podle potřebného rozměru)
• křížový šroubovák jemnější a větší • sadu na opravu duší
• montážní páky • hustilka
Rozšířené vybavení navíc
• nýtovač řetězu HG • stahováky nebo speciální klíče na kazety
• stahovák na kliky (s příslušným stran. klíčem) • uzavřený maticový klíč 14(15) mm
• přípravek na uvolnění pastorků 2x (biče) • centrovací vidlice
• centrovací klíč • měrky na opotřebení řetězu a pastorků.
Mnohé servisní práce a opravy vyžadují odborné znalosti a nářadí. Nikdy nezačínejte s jakoukoli úpravou na kole, pokud máte
sebemenší pochybnosti oVašich schopnostech k dokončení opravy. Nedůkladný servis může ohrozitVáš život či zdraví nebo
způsobit škodu naVašem kole či třetím osobám.
ZÁKLADNÍ POKYNY
Přední vidlice:
Ohnuté nebo poškozené vidlice by měly být vyměněny, nikdy je neopravujte.
Přední kolo:
Kolo musí být usazeno v přední vidlici a řádně dotaženo pojistnými maticemi. Náboj je utěsněn proti vlhkosti a nečistotám, ale
měl by se opakovaně prohlížet zejména po jízdě náročným terénem (náročným terénem se v celém tomto manuálu rozumí terén
prašný, blátivý, s výmoly apod). Kolo se musí při ručním protočení volně otáčet s velmi malým třením nebo vůlí.
Jízda se špatně nastavenými rychloupínáky může zapříčinit viklání nebo uvolnění kola, což může poškodit kolo a způsobit vážné
zranění nebo smrt. Což může ohrozitVáš život, zdraví, nebo způsobit škodu naVašem kole či třetím osobám.
Proto je nezbytné:
1) Požádat svého prodejce, abyVám pomohl s přesnými postupy, jak bezpečně upevnit a odmontovat kola.
2) Porozumět a uplatňovat správné techniky upínání kola rychloupínáky.
3) Před každou jízdou ověřit, že kolo je bezpečně upevněné.
Odstranění nebo poškození rychloupínacího mechanismu je velmi nebezpečné a může způsobit neplatnost záruky a vést
k vážným zraněním nebo smrti.
Nesprávné nastavení rychloupínacího mechanismu může zapříčinit viklání nebo uvolnění kola, což může vést k vážným
zraněním nebo smrti.
4) Před každou jízdou ověřit, že ráfek není nadmíru opotřeben, což může ohrozitVáš život či zdraví nebo způsobit škodu
naVašem kole či třetím osobám.
ČESKY
