Sven SPS-621 User manual

www.sven.fi
USER MANUAL
2.0 Multimedia
Speaker System
SPS-621

ENG
2
2.0 Multimedia
Speaker System
Congratulations on your purchase of the Sven speaker system!
COPYRIGHT
© SVEN PTE. LTD. Version 2.0 (05.05.2022).
This Manual and information contained in it are copyrighted. All rights reserved.
TRADEMARKS
All trademarks are the property of their legal holders.
NOTICE OF RESPONSIBILITY RESTRICTION
Despite the exerted eorts to make this Manual more exact, some discrepancies may occur.
Theinformation in this Manual is given on «as is» terms. The author and the publisher donotbear
anyliability to a person or an organization for loss or damage which has arisen fromthe informa-
tion contained in this Manual.
CONTENTS
ENG ............................................................................................................................................... 2
1. BUYER RECOMMENDATIONS.................................................................................................. 2
2. PACKAGE CONTENTS............................................................................................................... 3
3. SAFETY PRECAUTIONS............................................................................................................. 3
4. TECHNICAL DESCRIPTION....................................................................................................... 3
5. PREPARATION AND OPERATION............................................................................................ 3
6. TROUBLESHOOTING................................................................................................................ 6
7. TECHNICAL SPECIFICATIONS .................................................................................................. 6
RUS................................................................................................................................................ 7
UKR ............................................................................................................................................. 12
1. BUYER RECOMMENDATIONS
• Unpack the device carefully. Make sure there are no accessories left in the box. Check up
thedevice for damage; if the product was damaged during transportation, address the rm
which carried out the delivery; if the product functions incorrectly, address the dealer at once.
• Check up the package contents and availability of the warranty card. Make sure the warranty
card has a shop stamp, a legible signature or the seller’s stamp and purchase date, andthe goods
number corresponds to that in the warranty card. Remember: in case of warranty card loss ordis-
crepancy of numbers you forfeit the right for warranty repairs.
• Do not switch on the speaker system immediately after you bring it into a room from environ-
ment with negative temperature! After unpacking, the speaker system should be kept incondi-
tions ofroom temperature for at least 4 hours.
• Before installing and using the speaker system, read this Manual carefully and keep it forfu-
ture reference.
• Shipping and transportation equipment is permitted only in the original container.
• Does not require special conditions for realization.
• Dispose of in accordance with regulations for the disposal of household and computer equipment.
Technical support is on www.sven..

ENG
3
SPS-621
User Manual
2. PACKAGE CONTENTS
• Speakers — 2 pcs
• Operation manual — 1 pc
• Warranty card — 1 pc
3. SAFETY PRECAUTIONS
Caution! High voltage inside! To avoid the risk of electric shock
do not open or touch elements inside.
• To avoid electric shock, do not open the MSS and do not perform repairs by yourself. Service
andrepairs should be performed only by qualied specialists in an authorized service center.
Thelist of authorized service centers is available on www.sven..
• Do not allow the circuit of wires (including the grounded ones) between the speakers,
onthepower amplier or the ground, for it causes damage to the power amplier output stage.
• Do not touch the MSS power cord plug pins for 2 seconds after unplugging it from the mains.
• Do not put foreign objects inside the holes of the MSS.
• Protect the MSS from high humidity, water and dust.
• Protect the MSS from heating: do not place it closer than 1 m from a heat source. Do not ex-
pose it to direct sunlight.
• Do not place any open ame sources on or close to MSS.
• Do not place the MSS in poorly ventilated areas. Leave an air gap of 10 cm or more. Whenop-
erating the MSS, do not put any devices on it, do not cover it with cloth or other objects prevent-
ing it fromcooling.
• Do not use any chemical agents for cleaning. Clean it with dry soft cloth only.
4. TECHNICAL DESCRIPTION
SPS-621 2.0 Multimedia Speaker System (MSS) are designed to play music and sound games,
movies, etc. The MSS has a built-in transformer power supplyallowing to connect it to virtually
anyaudio source (DVD-player, TV, PC, etc.). The speaker with an audio input and a control panel
is named the active one.
Special features
• Wireless signal transmission via Bluetooth module.
• Headphone and microphone jacks.
• Smooth timbre control.
• MDF speaker cabinets.
Control panel
a: headphone jack.
b: microphone jack.
c TREBLE: treble control knob.
d BASS: bass control knob.
e POWER ON/OFF: power switch.
f VOLUME: volume control knob;
AUX/BT switch mode button.
5. PREPARATION AND OPERATION
Speaker placement
• Place the speakers symmetrically tothelis-
tener at least one meter away.
a
b
c
d
e
f
Fig. 1.

ENG
4
2.0 Multimedia
Speaker System
• Place MSS far away from monitors and TV sets, as insignicant image distortion inthese su-
persensitive devices is possible.
MSS Connecting
SPS-621 Multimedia Speaker System can be connected to virtually any audio source: PC sound
card, mobile device, etc. (seeconnection diagram in Fig. 2).
• Before making any connections, make sure that the MSS is unplugged. Then connect thespeak-
ers via the audio cable (see Fig. 2).
• Plug the built-in 3.5 mm mini-jack signal cables: connect the audio cable (green mini-jack)
to the audio output jack of your sound source and the microphone cable (pink mini-jack) —
tothemicrophone jack (see connection diagram, Fig. 2).
• Plug your microphone into the microphone jack b, and your headphones into the head-
phone jack a.
• Plug the power cord into a mains outlet. Set the master volume level to the minimum by turn-
ing the VOLUME control knob f counterclockwise until it stops.
• Switch on power supply by ON/OFF switch on the active speaker rear panel.
• Select a desired signal source AUX/BT by pressing short button fon the control panel.
• Adjust the treble and bass levels by turning the TREBLE control knob c and BASS control knob
d respectively. By turning the knobs clockwise, you increase the treble/bass level; byturning
theknobs counterclockwise, you reduce it.
“Line input” Mode (AUX)
• Press button f on the front panel to switch the AUX mode. Indicator on the front panel will
change its light to red.
to mic input
PC
Mobile
device
Active speaker Passive
speaker
to audio
source Power
cord
Audio cable

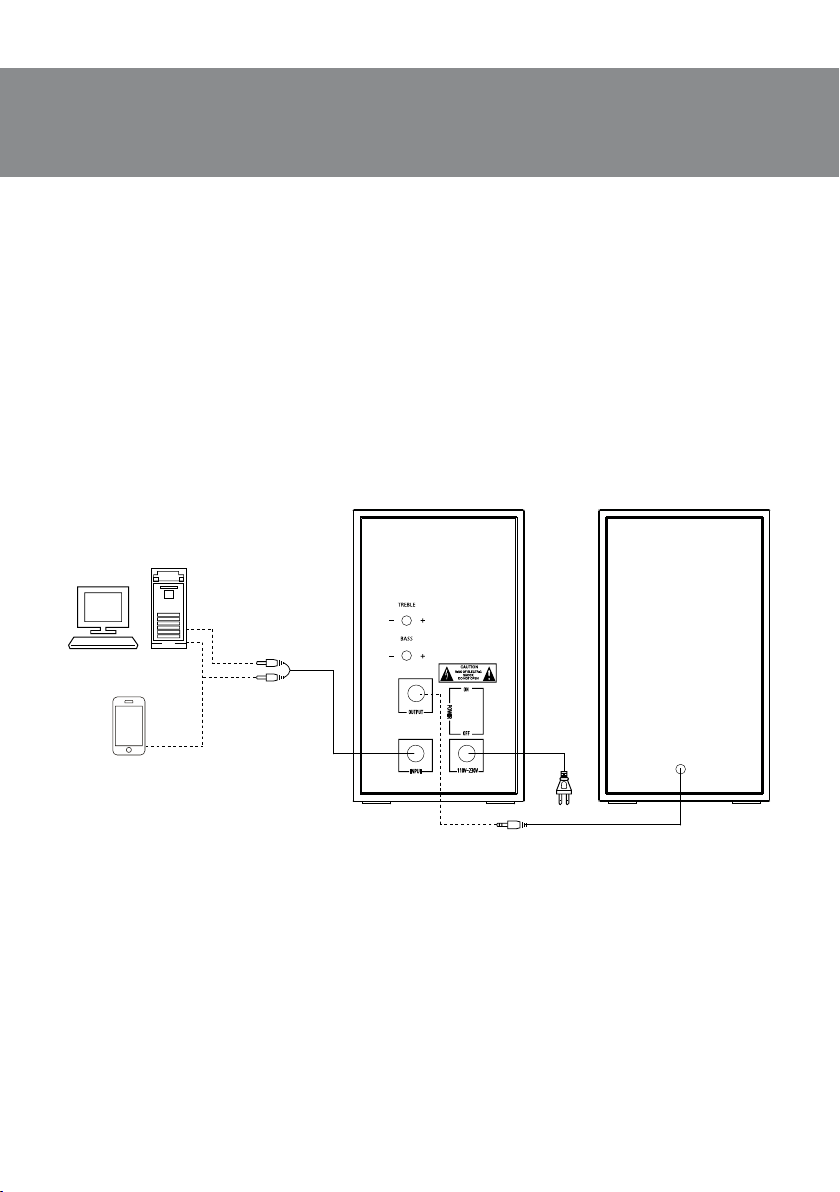

Fig. 2. Connection diagram

ENG
5
SPS-621
User Manual
Bluetooth Mode (BT)
• In order to transmit signal in this mode it is necessary at rst to connect the device withasig-
nal source (see Fig. 2). For this purpose select the Bluetooth mode using button fon the front
panel. Speaker system will enter the search mode, indicator will blink blue color.
• It is necessary to select the search mode of devices with Bluetooth on a signal source (tele-
phone, notebook, smartphone, etc.). “SVEN SPS-621” massage will be displayed on the screen,
which is to be connected to*.
• The indicator lights continuously when connection is successful. If there is no connection, indi-
cator will blink. In this case the system should be switched over to the search mode once again
(turn o and turn on Bluetooth mode)**.
* You might have to enter “0000” code to connect some models of devices via Bluetooth.
** If the item has been already registered in the device list of a source, then the second search
mode activation is not obligatory. Choose only the item name and the “connect” command
onthesource.
Note. After using the MSS, mind to switch it o on the active speaker rear panel by ON/OFF
switch, and unplug the power cord.
PC
Active speaker Passive
speaker
Mobile
device Audio cable
Power
cord

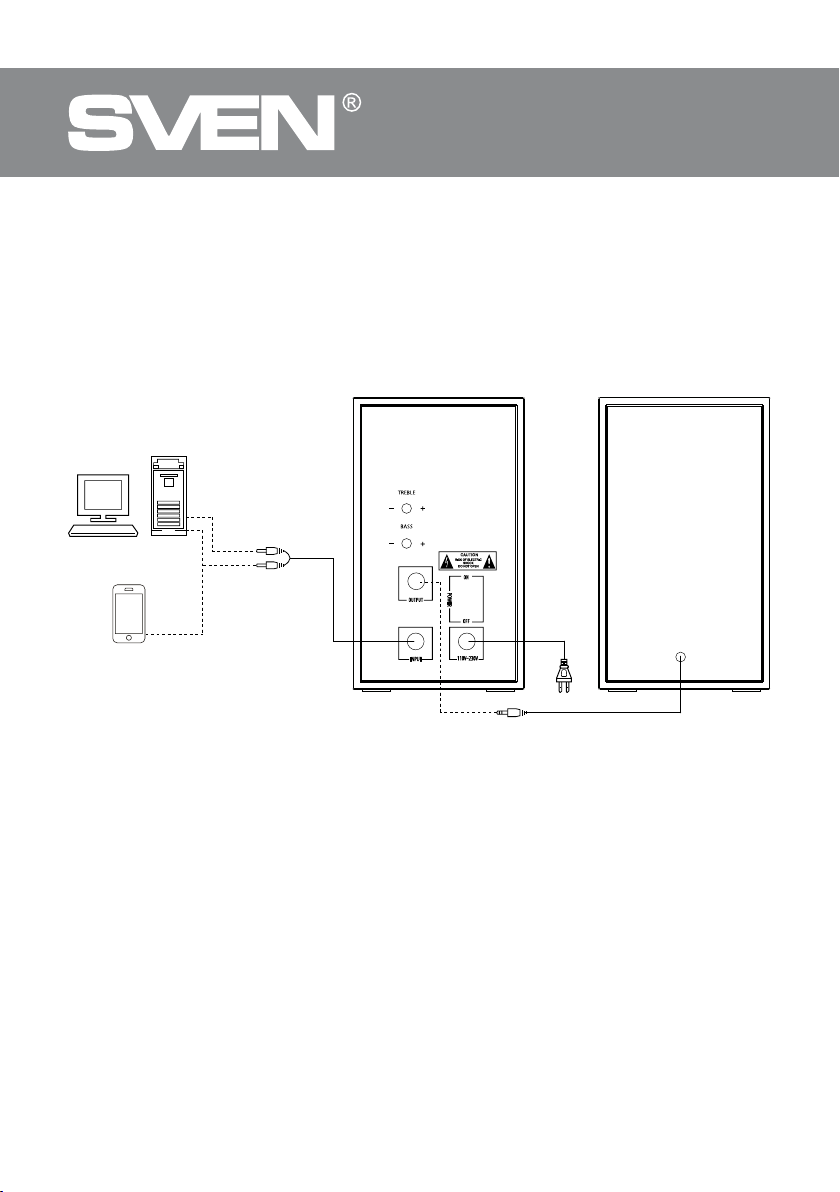

Fig. 3. Connection diagram audio source via Bluetooth-module

ENG
6
2.0 Multimedia
Speaker System
6. TROUBLESHOOTING
Problem Cause Solution
The MSS
does not turn on.
The MSS isn’t connected
to a mains outlet.
Check the connection.
The power switch is off. Turn on the switch.
No sound. The volume level is set
at minimum value.
Adjust the volume control knob.
Improperly connected audio
source.
Connect audio source correctly
There is too quiet
sound of speakers.
The volume level is set
at minimum value.
Adjust the volume control knob.
Distortion of sound. Large amplitude
of the input signal.
Turn down the source volume
and MSS volume.
If none of the above methods can solve the problem, please seek professional advice at your
nearest service center. Never attempt to repair the product yourself.
7. TECHNICAL SPECIFICATIONS
Parameter, measurement unit Value
Output power (RMS), W 28 (2 × 14)
Frequency response, Hz 60–20 000
Speaker diameter (HF + LF), mm 35 + 70
Power supply, V/Hz ~230/50 ⧈
Dimensions (one speaker) (L × W × H), mm 122 × 160 × 210
Rated current consumption, A 0.02
Weight, kg 2.0
Notes. Technical specications given in this table are supplemental information andcannot
give occasion to claims. Technical specications and package contents are subject tochange
without notice due to the improvement of SVEN production.

RUS
7
SPS-621
Руководство по эксплуатации
Благодарим Вас за покупку акустической системы ТМ SVEN!
АВТОРСКОЕПРАВО
© SVEN PTE. LTD. Версия 2.0 (05.05.2022).
Данное Руководство и содержащаяся в нем информация защищены авторским правом.
Все права защищены.
ТОРГОВЫЕМАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕОБОГРАНИЧЕНИИОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать Руководство более точным, возможны некото-
рые несоответствия. Информация данного Руководства предоставлена на условиях «как
есть». Автор и издатель не несут никакой ответственности перед лицом или организацией
за ущерб или повреждения, произошедшие от информации, содержащейся в данном Ру-
ководстве.
СОДЕРЖАНИЕ
ENG ............................................................................................................................................... 2
RUS................................................................................................................................................ 7
1.РЕКОМЕНДАЦИИПОКУПАТЕЛЮ ......................................................................................... 7
2.КОМПЛЕКТАЦИЯ .................................................................................................................... 8
3.МЕРЫБЕЗОПАСНОСТИ.......................................................................................................... 8
4.ТЕХНИЧЕСКОЕОПИСАНИЕ ................................................................................................... 8
5.ПОДГОТОВКАИПОРЯДОКРАБОТЫ.................................................................................... 9
6.УСТРАНЕНИЕНЕИСПРАВНОСТЕЙ ...................................................................................... 11
7.ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ..................................................................................... 11
UKR ............................................................................................................................................. 12
1.РЕКОМЕНДАЦИИПОКУПАТЕЛЮ
• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались
какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изде-
лие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку;
если изделие не функционирует, сразу же обратитесь к продавцу.
• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гаран-
тийном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца
идата продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате
гарантийного талона или несовпадении номеров вы лишаетесь права на гарантийный
ремонт.
• Не включайте изделие сразу же после внесения его в помещение из окружающей среды
с минусовыми температурами! Распакованное изделие необходимо выдержать в услови-
ях комнатной температуры не менее 4-х часов.
• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоя-
щим Руководством и сохраните его на весь период использования.
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
Техническая поддержка размещена на сайте www.sven.fi.
Здесь же Вы сможете найти обновленную версию данного Руководства.

RUS
8
Мультимедийная
акустическая система 2.0
2.КОМПЛЕКТАЦИЯ
• Колонки — 2 шт.
• Руководство по эксплуатации — 1 шт.
• Гарантийный талон — 1 шт.
3.МЕРЫБЕЗОПАСНОСТИ
Внимание! Внутри корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать
поражение электрическим током.
• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)
и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только
квалифицированные специалисты уполномоченного сервисного центра. Перечень упол-
номоченных сервисных центров смотрите на сайте www.sven.fi.
• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со-
бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.
• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с мо-
мента изъятия вилки из сетевой розетки.
• Оберегайте АС от попадания в отверстия посторонних предметов.
• Оберегайте АС от повышенной влажности, попадания воды и пыли.
• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных прибо-
ров. Не подвергайте воздействию прямых солнечных лучей.
• Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.
• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздуш-
ный зазор — 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства,
непокрывайте салфетками или подобными предметами, затрудняющими охлаждение.
• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.
4.ТЕХНИЧЕСКОЕОПИСАНИЕ
Акустическая система (АС) SPS-621 предназначенa для воспроизведения музыки иозвучи-
вания игр, фильмов и проч. АС имеет встроенный усилитель мощности, оснащена сигналь-
ным и акустическим кабелями, благодаря чему может быть подключена к ПК, ноутбуку, МР3
либо другим источникам звука. Колонка, которая имеет аудиовход и панель управления,
уcловно названа активной.
ОсобенностиАС
• Беспроводная передача сигнала по Bluetooth.
• Разъемы для подключения наушников ими-
крофона.
• Плавное управление тембром.
• Материал корпуса — дерево (MDF).
Панельуправления
a: разъем для подключения наушников.
b: разъем для подключения микрофона.
c TREBLE: pегулятор уровня высоких частот.
d BASS: pегулятор уровня низких частот.
e POWER ON/OFF: кнопка питания АС.
f VOLUME: pегулятор уровня громкости;
кнопка переключения AUX/BT режимов.
a
b
c
d
e
f
Рис. 1.

RUS
9
SPS-621
Руководство по эксплуатации
5.ПОДГОТОВКАИПОРЯДОКРАБОТЫ
РасположениеАС
• Располагайте колонки относительно слушателя симметрично на расстоянии не менее
одного метра.
• Возможно небольшое искажение изображения у сверхчувствительных мониторов ите-
левизоров, устанавливайте АС подальше от этих устройств.
ПодключениеАС
Акустическая система SPS-621 может быть подключена практически к любым источникам
аудиосигнала: звуковой карте ПК, мобильному устройству и т. п. (см. схему подключения
нарис. 2).
• Перед подключением убедитесь, что АС отключена от сети. Соедините с помощью аку-
стического кабеля активную колонку с пассивной (см. схему на рис. 2).
• Подключите встроенные в активную колонку сигнальные кабели с mini-jack 3,5 мм: ка-
бель с mini-jack зеленого цвета — к аудиовыходу источника звука, а микрофонный кабель
(mini-jack розового цвета) — к микрофонному входу (рис. 2).
• Микрофон подключайте к разъему b, а наушники — к разъему a.
• Вставьте вилку шнура питания в сетевую розетку. Установите уровень общей громкости
наминимум поворотом регулятора VOLUME f против часовой стрелки до упора.
• Включите питание устройства выключателем на задней стенке активной колонки.
• Выберите желаемый источник сигнала AUX/BT кратковременным нажатием кнопки f
напанели управления.
• Отрегулируйте уровень высоких и низких частот поворотом регуляторов соответствен-
но TREBLE c и BASS d. При повороте регулятора по часовой стрелке уровень высоких
и низких частот увеличивается, при повороте против часовой стрелки — уменьшается.
к микрофонному
входу
Компьютер
Мобильное
устройство
Активная
колонка
Пассивная
колонка
к источнику
звука Шнур
питания
Акустический кабель
Рис. 2. Схема подключения

RUS
10
Мультимедийная
акустическая система 2.0
Режим“линейныйвход”(AUX)
• Для перехода в режим AUX необходимо при включенном изделии воспользоваться
кнопкой f на передней панели. Индикатор загорится красным цветом.
РежимBluetooth(BT)
• Для передачи сигнала в этом режиме необходимо предварительно установить связь из-
делия с источником сигнала (см. рис. 3). Для этого выберите режим Bluetooth с помощью
кнопки f на передней панели. АС перейдет в режим поиска, индикатор будет мигать
синим цветом.
• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим
поиска устройств Bluetooth. На экране отобразится наименование «SVEN SPS-621», с кото-
рым необходимо установить соединение*.
• При удачном подключении индикатор имеет постоянное синее свечение. Если подклю-
чение не состоялось, индикатор имеет прерывистое свечение. Необходимо повторно пе-
ревести систему в режим поиска (выключить и снова включить режим Bluetooth)**.
* Для соединения по Bluetooth с некоторыми моделями устройств, возможно, потребует-
ся ввести код «0000».
** Если изделие уже прописано в списке устройств источника, то повторная активация
режима поиска не обязательна. Выберите лишь имя изделия и команду «подключиться»
наисточнике.
Примечание. Если Вы длительное время не используете АС, не забудьте выключить
устройство выключателем на задней стенке активной колонки и вынуть вилку сете-
вого шнура изрозетки.
Компьютер
Активная
колонка
Акустический кабель
Пассивная
колонка
Шнур
питания
Мобильное
устройство
Рис. 3. Схема подключения источников аудиосигнала через Bluetooth-модуль

RUS
11
SPS-621
Руководство по эксплуатации
6.УСТРАНЕНИЕНЕИСПРАВНОCТЕЙ
Неисправность Причина Способ устранения
АС не включается. Не подключена к сети. Проверьте правильность подключения.
Не включен сетевой
выключатель.
Включите выключатель.
Нет звука. Регулятор громкости
установлен в положение
наименьшей громкости.
Подстройте регулятор громкости.
Неправильно подключен
источник аудиосигнала.
Подключите источник сигнала
правильно.
В колонках АС
слишком тихий
звук.
Регулятор громкости
установлен в положение
наименьшей громкости.
Подстройте регулятор громкости.
Искажение звука. Большая амплитуда
входного сигнала.
Регуляторами громкости наисточниках
сигнала и АС уменьшите величину
входного сигнала.
Если ни один из указанных выше способов не решает проблему, обратитесь запрофес-
сиональной консультацией в ближайший сервисный центр. Не ремонтируйте изделие
самостоятельно.
7.ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ
Характеристики и единицы измерения Значение
Выходная мощность (RMS), Вт 28 (2 × 14)
Диапазон частот, Гц 60–20 000
Диаметр динамиков (ВЧ + НЧ), мм 35 + 70
Напряжение питания, В/Гц ~230/50 ⧈
Размеры (одной колонки) (Д × Ш × В), мм 122 × 160 × 210
Номинальный ток потребления, А 0,02
Вес, кг 2,0
Примечания. Приведенные технические характеристики справочные и не могут слу-
жить основанием для претензий. Продукция ТМ SVEN постоянно совершенствуется.
По этой причине технические характеристики и комплектность могут быть изме-
нены без предварительного уведомления.

UKR
12
Мультимедійна
акустична система 2.0
Дякуємо Вам за купівлю акустичної системи ТМ SVEN!
АВТОРСЬКЕПРАВО
© SVEN PTE. LTD. Версiя 12.0 (05.05.2022).
Це Керівництво та інформація, що міститься в ньому, захищено авторським правом.
Усі права застережені.
ТОРГОВЕЛЬНІМАРКИ
Усі торговельні марки є власністю їх законних власників.
ПОПЕРЕДЖЕННЯПРООБМЕЖЕННЯВІДПОВІДАЛЬНОСТІ
Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідпо-
відності. Інформація цього Керівництва надана на умовах «як є». Автор і видавець не не-
суть жодної відповідальності перед особою або організацією за збитки або ушкодження,
завдані інформацією, що міститься у цьому Керівництві.
ЗМІСТ
ENG ............................................................................................................................................... 2
RUS................................................................................................................................................ 7
UKR ............................................................................................................................................. 12
1.РЕКОМЕНДАЦІЇПОКУПЦЕВІ ............................................................................................... 12
2.КОМПЛЕКТНІСТЬАС............................................................................................................. 13
3.ЗАХОДИБЕЗПЕКИ................................................................................................................ 13
4.ТЕХНІЧНИЙОПИС................................................................................................................ 13
5.ПІДГОТОВКАТАПОРЯДОКРОБОТИ.................................................................................. 14
6.УСУНЕННЯНЕСПРАВНОСТЕЙ ............................................................................................. 16
7.ТЕХНІЧНІХАРАКТЕРИСТИКИ.............................................................................................. 16
1.РЕКОМЕНДАЦІЇПОКУПЦЕВІ
• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося
якенебудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкодже-
но при транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функці-
онує, відразу ж зверніться до продавця.
• Просимо Вас перевірити комплектність і наявність гарантійного талона. Переконайтеся
втому, що в гарантійному талоні проставлено штамп магазину, розбірливий підпис або
штамп продавця і дата продажу, номер товару співпадає зі вказаним у талоні. Пам’ятайте,
що при втраті гарантійного талона або неспівпаданні номерів ви втрачаєте право на га-
рантійний ремонт.
• Не вмикайте виріб одразу після того, як внесли його в приміщення, якщо надворі міну-
сова температура! Розпакований виріб необхідно витримати в умовах кімнатної темпера-
тури не менше 4-х годин.
• Перед експлуатацією пристрою уважно ознайомтеся з цим Керівництвом і збережіть
його на увесь період користування.
• Перевезення і транспортування обладнання допускається лише у заводській упаковці.
• Не вимагає спеціальних умов для реалізації.
• Утилізацію проводити відповідно до правил утилізації побутової та комп’ютерної техніки.
Технічна підтримка розміщена на сайтi www.sven.fi.
Також тут Ви зможете знайти оновлену версію цього Керівництва.

UKR
13
SPS-621
Керівництво з експлуатації MS
2.КОМПЛЕКТНІСТЬАС
• Колонки — 2 шт.
• Керівництво з експлуатації — 1 шт.
• Гарантійний талон — 1 шт.
3.ЗАХОДИБЕЗПЕКИ
Увага! Усередині корпусу на елементах без ізоляції є висо-
ка напруга, що може викликати ураження електричним
струмом.
• Щоб уникнути ураження електричним струмом, не розбирайте АС і не ремонтуйте само-
стійно. Обслуговування і ремонт повинні здійснювати лише кваліфіковані фахівці сервісно-
го центру. Перелік авторизованих сервісних центрів дивіться на сайті www.sven.fi.
• Не допускайте замикання дротів (у тому числі й «заземлених») колонок АС між собою,
накорпус підсилювача і на землю, бо це призводить до пошкодження вихідних каскадів
підсилювача.
• Забороняється торкатися до штирів мережної вилки апаратури протягом 2 сек. з момен-
ту вилучення вилки з розетки.
• Оберігайте АС від потрапляння в отвори сторонніх предметів.
• Оберігайте АС від підвищеної вологості, потрапляння води і пилу.
• Оберігайте АС від нагрівання: встановлюйте її не ближе ніж 1 м від нагрівальних прила-
дів. Непіддавайте впливу прямих сонячних променів.
• Не розміщуйте на АС, а також поблизу системи жодних джерел відкритого полум’я.
• Не встановлюйте АС в місцях з недостатньою вентиляцією. Мінімальний доступ повітря —
10см. Під час експлуатації АС не ставте на неї будь-які пристрої, не вкривайте серветками
або подібними предметами, що заважають охолодженню.
• Не застосовуйте хімічні реагенти для чищення АС, використовуйте м’яку суху тканину.
4.ТЕХНІЧНИЙОПИС
Акустична система (АС) SPS-621 призначена для відтворення музики та озвучування ігор,
фільмів тощо. АС оснащена вмонтованими підсилювачем, акустичним та сигнальним ка-
белями, завдяки чому може бути підключена до ПК, ноутбука, МР3 або до інших джерел
аудіосигналу. Колонка, яка має аудіовхід та панель управління, умовно названа активною.
ОсобливостіАС
• Безпровідна передача сигналу по Bluetooth.
• Роз’єми для підключення навушників і мі-
крофона.
• Плавне управління тембром.
• Матеріал корпусу — дерево (MDF).
Панельуправління
a: pоз’єм для підключення навушників.
b: роз’єм для підключення мікрофона.
c TREBLE: регулятор рівня високих частот.
d BASS: регулятор рівня низьких частот.
e POWER ON/OFF: вимикач живлення АС.
f VOLUME: регулятор рівня гучності;
кнопка перемикання AUX/BT режимів
a
b
c
d
e
f
Мал. 1.

UKR
14
Мультимедійна
акустична система 2.0
5.ПІДГОТОВКАТАПОРЯДОКРОБОТИ
РозташуванняАС
• Розташовуйте колонки відносно слухача симетрично на відстані не менше одного метра.
• Можливе невелике спотворення зображення у надчутливих моніторів і телевізорів, тому
встановлюйте АС якомога далі від цих пристроїв.
ПідключенняАС
Акустична система SPS-621 може бути підключена практично до будь-яких джерел аудіос-
игналу: звукової карти комп’ютера, мобільному пристрою и т. п. (див. схему підключення
намал. 2).
• Перед підключенням переконайтеся, що АС відключена від мережі. Підключіть за допомо-
гою акустичного кабелю (з комплекту) активну колонку з пасивною. (див. схему на мал. 2).
• Підключіть вмонтовані в активну колонку сигнальні кабелі з mini-jack 3,5 мм: кабель з mini-
jack зеленого кольору — до аудіовиходу джерела звуку, а мікрофонний кабель (mini-jack
рожевого кольору) — до мікрофонного входу (див. схему підключення на малюнку 2).
• Мікрофон підключайте до роз’єму b, а навушники — до роз’єму a.
• Вставте вилку шнура живлення в мережеву розетку. Встановіть рівень загальної гуч-
ності на мінімум поворотом регулятора VOLUME f проти годинникової стрілки до упору.
• Увімкніть живлення пристрою вимикачем на задній панелі активної колонки.
• Виберіть бажане джерело сигналу AUX/BT короткочасним натисканням кнопки f на па-
нелі управління.
• Відрегулюйте рівень високих і низьких частот поворотом регуляторів відповідно TREBLE
c і BASS d. При повороті регулятора за годинниковою стрілкою рівень високих і низьких
частот збільшується, при повороті проти годинникової стрілки — зменшується.
до мікрофонного
входу
Комп’ютер
Мобільний
пристрій
Активна
колонка
Пасивна
колонка
до джерела
звуку
Шнур
живлення
Акустичний кабель
Мал. 2. Схема підключення

UKR
15
SPS-621
Керівництво з експлуатації MS
Режим"лінійнийвхід"(AUX)
• Для переходу в режим AUX необхідно при увімкненому виробі скористатися кнопкою f
напередній панелі. Індикатор загориться червоним кольором.
РежимBluetooth(BT)
• Для передачі сигналу в цьому режимі необхідно попередньо встановити зв’язок виробу
зджерелом сигналу (див. мал. 3). Для цього виберіть режим Bluetooth за допомогою кно-
пки f на передній панелі. АС перейде в режим пошуку, індикатор буде блимати синім
кольором.
• На джерелі сигналу (телефон, ноутбук, смартфон тощо) необхідно вибрати режим по-
шуку пристроїв Bluetooth. На екрані відобразиться найменування «SVEN SPS-621», з яким
необхідно встановити з’єднання *.
• При вдалому підключенні індикатор має постійне синє свічення. Якщо підключення
невідбулося, індикатор має переривчасте свічення. Необхідно повторно перевести си-
стему в режим пошуку (вимкнути і знову увімкнути режим Bluetooth) **.
* Для з’єднання по Bluetooth з деякими моделями пристроїв, можливо, буде потрібно
ввести код «0000».
** Якщо виріб вже прописано у списку пристроїв джерела, то повторна активація режиму
пошуку не обов’язкова. Виберіть лише ім’я виробу та команду «підключитися» на джерелі.
Примітка. Якщо Ви тривалий час не використовуєте АС, не забудьте вимкнути при-
стрій вимикачем задній панелі і вийняти вилку мережевого шнура з розетки.
Комп’ютер
Активна
колонка
Пасивна
колонка
Шнур
живлення
Мобільний
пристрій Акустический кабель
Мал. 3. Схема підключення джерел аудіосигналу через Bluetooth-модуль

UKR
16
Мультимедійна
акустична система 2.0
6.УСУНЕННЯНЕСПРАВНОСТЕЙ
Несправність Причина Спосіб усунення
АС не вмикається. Не підключена до мережі
живлення.
Перевірте правильність
підключення.
Не увімкнено мережевий
вимикач.
Увімкніть вимикач.
Немає звуку. Регулятор гучності встановлено
вположення найменшої гучності.
Підкрутіть регулятор гучності.
Неправильно підключено джерело
аудіосигналу.
Підключіть правильно
джерело сигналу.
У колонках АС
занадто тихий звук.
Регулятор гучності встановлено
вположення найменшої гучності.
Підкрутіть регулятор гучності.
Спотворення
звуку.
Велика амплітуда вхідного
сигналу.
Регуляторами гучності
джерела сигналу та АС
зменшіть величину вхідного
сигналу.
Якщо жоден зі вказаних вище способів не вирішує проблему, зверніться за професійною
консультацією до найближчого до Вас сервісного центру. Не ремонтуйте АС самостійно.
7.ТЕХНІЧНІХАРАКТЕРИСТИКИ
Характеристики та одиниці виміру Значення
Вихідна потужність (RMS), Вт 28 (2 × 14)
Діапазон частот, Гц 60–20 000
Діаметр динаміків (ВЧ + НЧ), мм 35 + 70
Напруга живлення, В/Гц ~230/50 ⧈
Розміри (однієї колонки) (Д × Ш × В), мм 122 × 160 × 210
Номінальний струм споживання, А 0,02
Вага, кг 2,0
Примітки. Технічні характеристики, наведені в таблиці, довідкові і не можуть служити
підставою для претензій. Продукція торговельної марки SVEN постійно удосконалюється.
З цієї причини технічні характеристики та комплектність можуть бути змінені без по-
переднього повідомлення.

17
SPS-621
Notices/Для заметок/Для нотаток

18
Notices/Для заметок/Для нотаток

19
SPS-621
Notices/Для заметок/Для нотаток

2.0 Multimedia
Speaker System
SPS-621
Model: SPS-621
Importer: Tiralana OY, Office 102, Kotolahden-
tie 15, 48310 Kotka, Finland.
Модель:SPS-621
Импортер в России: OOO «Регард», 105082,
г.Москва, ул. Фридриха Энгельса, д.75, стр.5.
Уполномоченная организация в России:
ООО «РТ-Ф», 105082, г. Москва, ул. Фридриха
Энгельса, д. 56, стр. 1. Условия гарантийного
обслуживания смотрите в гарантийном та-
лоне или на сайте www.sven.fi. Гарантий-
ный срок: 12 мес. Срок службы: 5 лет.
Производитель: «СВЕН ПТЕ. Лимитед», 176
Джу Чиат Роуд, № 02-02, Сингапур, 427447.
Произведено под контролем «Свен Скан-
динавия Лимитед», 48310, Финляндия, Кот-
ка, Котолахдентие, 15. Сделано в Китае.
Модель:SPS-621
Постачальник/імпортер в Україні: ТОВ«СВЕН
Центр», 08400, Київська область, м. Переяс-
лав-Хмельницький, вул. Героїв Дніпра, 31,
телефон [phone]. Приз начення,
споживчі властивості та відомості про без-
пеку товару дивіться у Керівництві з експлу-
атації. Умови гарантійного обслуговування
дивіться в гарантійному талоні або на сайті
www.sven.fi. Гарантійний термін: 12 міс.
Строк служби: 5 років. Товар сертифікова-
но/має гігієнічний висновок. Шкідливих ре-
човин немістить. Зберігати в сухому місці.
Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат
Роуд, № 02-02, Сінгапур, 427447. Виготовле-
но під контролем «Свен Скандинавія Лімі-
тед», 48310, Фінляндія, Котка, Котолахден-
тіє, 15. Зроблено в Китаї.
Manufacturer: SVEN PTE. LTD, 176 Joo Chiat
Road, № 02-02, Singapore, 427447.
Produced under the control of Oy Sven Scan-
dinavia Ltd. 15, Kotolahdentie, Kotka, Finland,
48310. Made in China.
® Registered Trademark
of Oy SVEN
Scandinavia Ltd. Finland.
2B0505
